Пластинчатый теплообменник: устройство, характеристики, принцип работы

Наиболее популярными стали пластинчатые теплообменники. Они передают тепло от горячего носителя к обогреваемой среде через пластины. Существует множество видов теплообменников, но подробно мы рассмотрим наиболее качественный вид – это пластинчатый теплообменник.


Содержание

  1. Как устроен пластинчатый теплообменник
  2. Характеристики пластинчатого теплообменника
    2.1 Преимущества
    2.2 Виды пластинчатого теплообменника
  3. Для чего применяют пластинчатый теплообменник
  4. Принцип работы

Как устроен пластинчатый теплообменник

Пластинчатый теплообменник представляет собой конструкцию, которая состоит из нескольких элементов:

  1. Несколько пластин.
  2. Крепежи для стягивания двух плит, которые в итоге образуют раму.
  3. Подвижная и неподвижная плита.
  4. Направляющие верхние и нижние. Они имеют вид прута с сечением в виде круга.

Размер и вес теплообменника зависит от количества пластин. Рама может быть разного размера в зависимости от мощности оборудования. Производительность увеличивается за счет количества пластин в пластинчатом теплообменнике.

В каждой модели оборудования есть определенный показатель, который определяет количество встраиваемых пластин. Для обеспечения герметизации протоков, по которым будет протекать теплоноситель, в пластины устраивают резиновые прокладки. Чтобы обеспечить плотность при соприкосновении двух прокладок, которые расположены на соседних пластинах, стягивают пластины подвижной плиты к неподвижной.

Крепежи и рама выполняют функцию создания корпуса и практически не несут никаких нагрузок. Все нагрузки воспринимают на себя пластины и прокладки.

Характеристики пластинчатого теплообменника

В зависимости от назначения теплообменника, прокладки и пластины выполняют из разных материалов. Область применения пластинчатых теплообменников очень большая. В данном случае мы рассматриваем теплообменник для отопления дома, в котором он выступает как теплосиловое оборудование. Для отопительной системы пластины обычно изготавливают из нержавейки, а прокладки делают резиновые. При пластинах, изготовленных из нержавеющей стали, оборудование может соприкасаться с водой, которая нагревается до 110°.

Для сложных процессов, в которых участвуют кислоты или масло, пластины изготавливают из разных сплавов, например, таких, как никель или титан. Прокладки же выполняют из асбестового материала.

Подобрать теплообменник и произвести расчет можно с помощью специальной программы. Для этого используют некоторые параметры оборудования:

  1. Первоначальная температура теплоносителя.
  2. Расход теплоносителя.
  3. Расход для нагреваемой среды.
  4. Необходимая температура для нагрева жидкости.
Важно! В качестве обогревающей среды может выступать вода или пар. Вода нагревается от 95 до 115°, а пар до 180°. Такие значения напрямую зависят от типа котла. Для того чтобы температура воды получилась не больше 70°, подбирают специальное количество и размер пластин.

Преимущества

К преимуществам можно отнести несколько факторов:

  • Небольшие размеры теплообменника. Следовательно, такое оборудование можно устанавливать в небольших помещениях;
  • Обеспечивает большой расход;
  • Диапазон расходов и площадей обмена весьма большой;
  • При наименьшей площади за 1 час протекает 0,2 м3 жидкости, а при наибольшей – 2000 м2 с учетом расхода более 3600 м3/ч.

Виды пластинчатых теплообменников

Разделяют несколько видов пластинчатых теплообменников:

  1. Сварные или паяные. В теплообменниках такого типа нет резиновых прокладок, а пластины жестко соединяются между собой и помещаются в цельный корпус. Такие теплообменники можно приспособить для нагрева и даже охлаждения воды в частном доме.
  2. Разборные. Такая модель позволяет быстро ремонтировать и обслуживать теплообменник.

Для чего применяют пластинчатый теплообменник

Применяют пластинчатые теплообменники очень часто. Сфера их применения безгранична. Мы рассмотрим самые популярные варианты установки пластинчатого теплообменника:

  • Для охлаждения станков или машин, теплообменники применяют в металлургии и машиностроении.
  • Отлично подходит пластинчатый теплообменник для охлаждения продуктов питания, поэтому его широко используют в пищевой промышленности.
  • Для обогрева воды в бассейне, водопроводе или отопления дома.
  • Для машинной промышленности.
  • В связи с тем, что нефтепродукты требуется охлаждать, применяют пластинчатые теплообменники в нефтяной промышленности.
  • В суднах необходимо охлаждать различные системы и подогревать воду, поэтому такие теплообменники широко применяют.

Такие теплообменники имеют воздухоохладитель, а также подогреватель для жидкостей. Их изготавливают из качественных материалов, которые тяжело подвергаются коррозии. А следовательно, срок эксплуатации оборудования высок.

Принцип работы

Принцип работы пластинчатого теплообменника является сложным. Заключается это в том, что пластины расположены друг к другу с поворотом на 180 градусов. Их компонуют в один пакет из четырех пластин, создавая, таким образом, два коллекторных контура для подачи и отвода теплоносителя. Но при этом два крайних элемента не могут участвовать в теплопроцессе.

Рассмотрим, какие виды компоновки бывают:

  • Многоходовая компоновка является сложной схемой, так как теплообменнику приходится перемещаться по неизменному количеству каналов. Происходит это из-за установки дополнительных пластин, в которые установлены глухие порты. В эксплуатации такая компоновка довольна затруднительна;
  • При одноходовой компоновке теплоноситель делят на потоки, которые параллельны друг другу. Он проходит по каналам и стекает в выводящий порт.

Пластинчатые теплообменники при одноходовой компоновке намного выгоднее использовать, нежели с многоходовой. В таком случае обслуживание оборудования будет намного проще.

Перед выбором теплообменник необходимо внимательно изучить всю информацию о данном приборе. Выбор моделей очень велик, поэтому следует тщательно рассчитать требуемую мощность и область применения теплообменника. Отрегулировать мощность оборудования можно с помощью прибавки или снятия пластин. Если вы купите теплообменник с небольшой мощностью, вы сможете сэкономить свои средства, а в дальнейшем добавить нужное количество пластин.

Для укрепления каналов между пластинами можно купить прокладки и резинки, которые смогут выдержать большие перепады температуры. Каналы теплообменника герметичны, поэтому такое оборудование является безопасным.

Читайте также:

baltgazservice.ru

Пластинчатый теплообменник технические характеристики

Пластинчатый теплообменник может применяться для теплообмена между различными жидкими и газообразными средами, для приготовления горячей воды для нужд ЖКХ, качественного отопления в многоэтажных жилых домах, устройства теплого пола и др.

Основные технические характеристики разборного пластинчатого теплообменника

  • Рабочее давление, до 2,5 MPa
  • Рабочая температура разборного пластинчатого теплообменника, от –30 до +200 гр.С
  • Материал используемых прокладок — EPDM, Viton, Nitrile, Silicone
  • Материал пластин: сталь нержавеющая — AISI 304, AISI 316, SMO 254, а также Titanium, Hastelloy C-276

Пластинчатые теплообменники Ридан – производственные испытания

Основные технические характеристики паяного пластинчатого теплообменника

  • Рабочее давление, до 4,0 MPa
  • Рабочая температура разборного пластинчатого теплообменника, от –50 до +300 гр.С
  • Материал используемых прокладок – тонкая листовая медь
  • Материал пластин: сталь нержавеющая — AISI 304, AISI 316, SMO 254, а также Hastelloy C-276, Titanium.

Материал пластин и в разборном пластинчатом теплообменнике и прокладок подбирается в зависимости от рабочей среды теплоносителя.

Коэффициент полезного действия пластинчатого теплообменника (КПД) – до 95%;

Кроме того, к достоинствам пластинчатого теплообменника следует отнести:

  • возможность изменения мощности, компактность.
  • простоту в обслуживании, при засорении пластинчатый теплообменник очищается от загрязнений двумя работниками в течение 4—6 часов.
  • низкую загрязняемость поверхности теплообмена, определяемую ее конструктивными особенностями, в том числе и качественной полировкой теплообменных пластин.
  • высокий срок эксплуатации теплообменных пластин 25 лет.
  • низкую стоимость ремонта по сравнению с классическими теплообменниками типа труба в трубе, стоимость очистки замены уплотнений за весь срок службы составляет 15—25%.
  • низкую стоимость монтажа пластинчатого теплообменника, это всего 2—4% от стоимости самого теплообменника, без учета стоимости монтажа вспомогательного оборудования (автоматики, фильтров, запорной арматуры).
  • низкие масса и габариты пластинчатого теплообменника позволяют устанавливать его вместе с автоматикой на площади всего 3 кв.м.
  • легкая расширяемость, в случае необходимости площадь мощность пластинчатого теплообменника можно увеличит простым добавлением пластин без демонтажа теплообменника.

И главное достоинство — индивидуальный расчет необходимого Вам пластинчатого теплообменника осуществляется специалистами бесплатно, по оригинальной программе завода-изготовителя, что позволяет избежать ошибок при самостоятельном подборе и значительно снижает цену.

Основной типовой ряд разборных пластинчатых теплообменников «Ридан» для применения в жилых многоэтажных домах.

Тип теплообменника

Площадь одной пластины, м2

Присоединительный диаметр. Ду, мм

Максимальная площадь теплообмена на данном типоразмере, м2

НН №04 О/С-16 0,04 32 3,7
НН №08 О/С-16 0,08 32 7,39
НН №07 О/С-16 0,07 50 7,96
НН №14 О/С-16 0,15 50 16,35
НН №19 О/С-16 0,22 65 38,72
НН №20 О/С-16 0,21 50 22,89
НН №21 О/С-16 0,24 100 56,16
НН №22 О/С-16 0,26 100 47,58

Эта запись имеет метку Теплообменник, Устройство теплообменника. Закладка постоянная ссылка.

ridan-ug.ru

Пластинчатый теплообменник - технические характеристики

Теплообменник – это аппарат, без которого не может обойтись практически ни одно большое рабочее помещение. Он передает тепло в нагреваемую среду. В этой статье мы рассмотрим, что же такое именно пластинчатый теплообменник и какие его технические характеристики.

Рис. 1 Пластинчатая конструкция

Технические характеристики пластинчатого теплообменника: тепло в таком оборудовании передается через пластины, которые могут быть как цельными, так и разборными. Их толщина колеблется от 0,3 до 0,8 мм. Материал, из которого изготавливают гофрированные пластины – нержавеющая сталь и другие твердый материалы. Пластинчатые теплообменники имеют много достоинств, поэтому они и стали столь популярными среди пользователей.

Итак, преимущества пластинчатых теплообменников:

  • Размер такого оборудования не большой, можно сказать, что даже компактный. Если нужно сделать ремонт или монтаж, то при техническом разборе площадь, которую занимает аппарат, будет в несколько раз меньшей.
  • Теплоотдача данного агрегата очень высокая, потери тепла и давления практически нет.
  • Теплообменник (если он разборный) легко чистить. Нужно просто разобрать пластины и очистить их от различных загрязнений.
  • Очень хорошо и то, что мощность аппарата можно с легкостью регулировать самому. Для этого нужно снять или, наоборот, добавить металлическую пластину.
  • Из-за простоты оборудования теплообменник можно сразу устанавливать на пол или на специальную конструкцию.

Технические характеристики теплообменников

В зависимости от того, какой аппарат Вы захотите приобрести, бывают различные по своим свойствам теплообменное оборудование. Для больших помещений требуется аппарат помощнее, для маленьких можно использовать среднюю или маленькую мощность. А если нужно увеличить мощность, то тогда просто можно будет доставить пластины – и все, дело сделано.

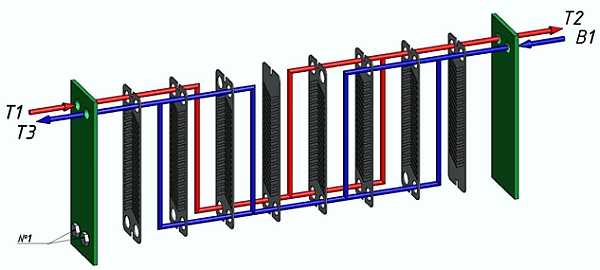

Рис. 2 Двухходовой теплообменник

Технические свойства аппаратов:

  • Аппараты, как уже было сказано раннее, могут быть различной мощности, которая колеблется от 1 кВт до 45 МВт. Перед покупкой обязательно нужно проконсультироваться со специалистом по этому поводу.
  • Расход жидкости также может быть разным. Он колеблется от 6 м³ до 4500 м³.
  • Если в промышленные здания нужно приобрести очень мощный теплообменник, то, конечно, пластины его будут большими. Самый маленький размер – 0, 05 м². самый большой размер пластины – 3 м².
  • В пластинчатых теплообменниках характеристик есть еще несколько: диаметр присоединении колеблется от DN26 до DN550.
  • Для пластинчатой конструкции подходит практически любая температура. Самая низкая, которая может быть – это -25 градусов, а самая высокая - +200 градусов. Поэтому, можно сказать, что аппарат можно устанавливать практически во всех местах нашей страны.
  • Давление, при котором работает оборудовании, максимум 30 бар.

Конструкция данных аппаратов

Этот аппарат – это поверхностный теплообменник. Теплообмен происходит как бы «снаружи», так как среды между собой не могут смешиваться из-за разделяющих их стенок. Визуально, пластинчатая конструкция – это пластины, которые соединены между собой прокладками и которые установлены в специальное место.

Рис. 3 Пластинчатый теплообменник - характеристики

Благодаря такой конструкции, аппарат занимает намного меньше места (именно из-за того, что пластины плотно прижаты друг к другу). Пластины устанавливаются между плитами (одна неподвижная, вторая подвижная), потом закрепляются при помощи направляющих к стойкам (соединительные элементы). Величина поверхности пластин действует на то, на какой раме теплообменный аппарат будет закрепляться. Всего существует 3 рамы для разборного теплообменника: консольная, двухпорная и трехпорная.

При выборе материала пластин нужно учитывать требуемую теплопередачу. Собрать аппарат можно и самому, только в помощь желательно позвать друга или родственника (если оборудование большое). Аппарат может проводить теплообмен на достаточно больших территориях, площадь которых колеблется от 5 до 1700 м².

Статьи по теме:

Разборный пластинчатый теплообменникПринцип работы пластинчатого теплообменникаКожухотрубчатый теплообменник

kotlomaniya.ru

виды, устройство и принцип работы

Пластинчатый теплообменник – один из видов рекуперативных теплообменных аппаратов, в основе работы которого лежит теплообмен между двумя средами через контактную пластину без смешения.

Типы, устройство и принцип работы пластинчатых теплообменников

Принцип работы всех пластинчатых теплообменных аппаратов одинаков:

  1. На входы ТО подаются теплоносители.
  2. Теплоносители движутся по внутреннему контуру теплообменного агрегата, который сформирован пакетом пластин.
  3. В процессе движения, контактируя с поверхностью пластины, более горячий теплоноситель отдает часть тепла нагреваемой среде.
  4. С выходов теплоносители, с изменившейся температурой, поступают в систему отопления, водоснабжения или вентиляции.
  5. Входные и выходные отверстия теплообменных аппаратов могут иметь различное сечение (у агрегатов Ридан диаметр достигает 500 мм), и с помощью патрубков подключаются к трубопроводу основной системы.

Данный принцип действия и устройство пластинчатого ТО хорошо продемонстрированы в следующем видео:

Принцип работы пластинчатого теплообменника

Виды пластинчатых теплообменников в зависимости от конструкции:

  • разборные;
  • паяные;
  • сварные;
  • полусварные.

Пластинчатые разборные теплообменные аппараты

Пластинчатый разборный теплообменник – устройство, в котором основную функцию теплопередачи между теплоносителями выполняет пакет пластин. Среды не смешиваются между собой благодаря чередованию пластин с плотными резиновыми прокладками, которые образуют два контура движения.

Свое название «разборные» подобный тип агрегатов получил за то, что пакет пластин не только собирается, но и разбирается во время регулярного обслуживания (промывки) или ремонта.

Конструкционная схема разборного теплообменника

Разборный теплообменник состоит из следующих элементов:

  • Неподвижная прижимная плита – основной элемент.
  • Пластины теплообменного аппарата, выполнены из нержавеющей стали или титана, прижимаются друг к другу с использованием уплотнительных прокладок. Количество пластин зависит от технических параметров и требований к оборудованию.
  • Пакет пластин – главный функциональный элемент, который образует внутренний контур устройства и осуществляет теплообмен.
  • Несущая база – направляющая балка, на которую надеваются пластины во время сборки агрегата.
  • Подвижная прижимная плита – прижимает весь пакет к неподвижной прижимной плите с помощью элементов крепления: стяжных болтов, подшипников, стопорных шайб.
  • Опорная станина – вертикальный элемент, к которому прикрепляются направляющие балки (верхняя и нижняя несущие балки).

Благодаря высокой скорости рабочих сред внутри разборных теплообменных аппаратов отложения и засоры скапливаются на его внутренних поверхностях медленнее, чем на поверхностях кожухотрубных агрегатов.

Несомненное достоинство данного вида ТО – возможность полной разборки аппарата, что позволяет производить не только промывку пластин, но и их механическую очистку.

Также стоит отметить, что возможность полной разборки агрегата позволяет не заменять его целиком в случаях протечек, а быстро выявить нерабочие элементы, поменять их и вновь запустить теплообменник в эксплуатацию. При наличии необходимых запасных частей «под рукой» вся процедура займет от нескольких часов до 1 часа.

Паяные теплообменные аппараты

Паяные теплообменники также в своей основе содержат пакет пластин, но отличие от разборных заключается в том, что они спаяны между собой, поэтому сборка/разборка такого пакета – невозможна.

Пайка производится с помощью никеля или меди, поэтому обозначают два основных вида паяных пластинчатых теплообменников: никельпаяный и меднопаяный. Никелевый припой используется для аппаратов, которые будут работать с более агрессивными средами.

Паяный пластинчатый теплообменник в разрезе

Паяные теплообменные аппараты применяются в основном в бытовом сегменте благодаря своей низкой стоимости, простоте и небольшим габаритам. Чаще всего подобный тип устройств можно встретить в системах отопления частных домов, где теплообменник подключается к водонагревательному котлу.

Полусварные теплообменники

Полусварные теплообменные аппараты – агрегаты, в которых пакет пластин сделан комбинированным способом:

  • пластины попарно свариваются между собой;
  • с внешней стороны такого сдвоенного мини-пакета прикрепляются уплотнения;
  • далее прикрепляется следующий сваренный мини-пакет.

Места попарной сварки пластин

Подобный тип конструкции позволяет использовать полусварные теплообменные аппараты в работе с агрессивными средами или в охлаждении, поскольку сварка пластин исключает возможность утечки фреона в охлаждающем контуре.

Сварные теплообменники

Сварные теплообменные аппараты – устройства, в которых пластины сварены между собой без использования уплотнителей.

Внешний вид сварного теплообменника

Один из потоков теплоносителей движется по гофрированным каналам, второй по трубчатым. Принцип работы пластинчатого сварного теплообменника показан в этом видео:

Принцип работы сварного теплообменника

Сварные теплообменные аппараты применяются в технических процессах с предельными параметрами: высокими температурами (до 900 градусов Цельсия), давлением (до 100 бар) и крайне агрессивными средами, поскольку отсутствие резиновых уплотнителей и сварной метод сцепления исключают возможность протечки и смешения сред.

Основные недостатки подобного типа агрегатов: высокая стоимость и габариты.

Применение пластинчатых теплообменников

Пластинчатые теплообменные аппараты используются в:

  • энергетике;
  • отоплении;
  • вентиляции и кондиционировании;
  • судоходстве;
  • пищевой промышленности;
  • машиностроении;
  • автомобилестроении;
  • металлургии.

Технические характеристики пластинчатых теплообменников

Пластинчатый теплообменник имеет различные технические характеристики в зависимости от типа конструкции:



Разборные

Паяные

Полусварные

Сварные

КПД, %

95

90

85

85

Максимальная рабочая температура, °C

200

220

350

900

Максимальное рабочее давление, бар

25

25

55

100

Максимальная мощность, МВт

75

5

75

100

Срок службы, лет

20

20

10-15

10-15

Плюсы и минусы пластинчатых теплообменников

Преимущества:

  • Удобство транспортировки и монтажа, поскольку пластинчатый теплообменник имеет меньшие габариты, чем другие виды рекуперативных теплообменных аппаратов.
  • Простота обслуживания – разборные, полусварные и сварные теплообменники легко промывать, так как они либо полностью разбираются, как в случае с разборными агрегатами, либо частично, предоставляя доступ к пластинам, как полусварные и сварные аппараты.
  • Высокая производительность – КПД пластинчатых агрегатов достигает 95%.
  • Цена – стоимость пластинчатых установок ниже, чем аналогичных кожухотрубных, спиральных или блочных агрегатов.

Недостатки:

  • Часто требуется заземление. Поскольку пластины имеют малую толщину - они подвержены воздействию блуждающих токов, что приводит к появлению дырок в них.
  • Более требовательны к качеству очистки теплоносителя. Так как между пластинами расстояние небольшое, то каналы будут загрязняться быстрее, чем внутренние поверхности кожухотрубного теплообменника, что в свою очередь приводит к снижению коэффициента теплопередачи и, как следствие, КПД пластинчатого теплообменника.

Заключение

Пластинчатый теплообменник – это современный тип теплообменных аппаратов, которые активно вытесняют аналоги устаревших типов, такие как кожухотрубные агрегаты. Этому способствует их компактность, низкая цена и высокие показатели технических характеристик.

В следующей статье мы рассмотрим, как происходит сборка и разборка пластинчатого теплообменника.

Подписывайтесь на наши новости!

proteplo.org

Теплообменник пластинчатый "Ридан": технические характеристики

Первые пластинчатые теплообменники появились еще в 6 веке до н. э. Со 2 по 12 век данные устройства были однопластинчатыми, но для уменьшения их размеров было решено сделать агрегаты многопластинчатыми. Такие устройства используются и по сей день. Однако они значительно были усовершенствованы. Именно поэтому они нашли свое применение в разных отраслях промышленности и деятельности человека, данные устройства используют там, где обмен тепла происходит от жидкого к газообразному веществу. Однако перед совершением покупки важно разобраться в технических характеристиках, о которых и пойдет речь ниже.

Теплообменник пластинчатый «Ридан» является одним из самых популярных. Он способен работать с разными жидкостями, в том числе и агрессивными. Прокладки данных устройств изготавливаются из надежных и качественных материалов, которые позволили продлить срок эксплуатации устройств.

Технические характеристики пластинчатых теплообменников с точки зрения площади пластины и теплообмена

Пластинчатые теплообменники марки «Ридан» представлены к продаже в довольно широком диапазоне типоразмеров. Например, модель НН № 04 имеет площадь пластины, которая равна 0,042 м2, тогда как площадь теплообмена в данном случае составляет 3,696 м2. Диаметр при этом равен 32 мм. Если же речь идет о модели НН № 21, в данном случае первый параметр равен 0,24 м2, а второй – 56,16 м2, тогда как диаметр составляет 100 мм. Теплообменник пластинчатый «Ридан» предлагается к продаже ещё и в модели НН № 65 О/С-10. В данном случае первый из упомянутых выше параметров составляет 0,68 м2, второй – 472,6 м2, тогда как диаметр достигает 200 мм.

Теплообменник с одной из самых внушительных площадей пластины – это НН № 210. Первый параметр у него составляет 2205 м2, второй параметр равен 2037,42 м2, тогда как диаметр составляет 400 мм. Теплообменник пластинчатый «Ридан» изготавливается в разборном виде. Это производство в России сегодня является одним из самых крупных. Перед покупкой оборудование необходимо изучить дополнительно, рассмотрев технические характеристики. В целом они отличаются лишь диаметром и площадью пластины, а также теплообмена.

Дополнительные технические характеристики пластины модели НН № 04

Пластинчатый теплообменник «Ридан» должен быть рассмотрен вами перед приобретением. Это позволит решить, подходят ли его характеристики под определённую систему. Например, модель НН №08 ДУ 32, которая используется для обмена газами или жидкостями в системах теплоснабжения, обладает некоторыми отличительными чертами, среди них следует выделить:

  • стабильность в работе;
  • надежность;
  • высокое качество сборки;
  • долговечность;
  • доступную стоимость.

Диапазон рабочих температур данного устройства варьируется в пределах от -30 до +200 оС. В основе прокладки лежат следующие материалы:

  • Nitrile.
  • Silicone.
  • EPDM.
  • Viton.

Что касается максимального рабочего давления, то оно не должно казаться выше 25 бар. Допустимое количество пластин в оборудовании варьируется в пределах от 5 до 90 штук.

Дополнительные плюсы модели

Если вас заинтересовал теплообменник пластинчатый «Ридан», то следует знать, что в качестве основного его элемента выступает пластина. Благодаря этому оборудование имеет способность обеспечивать высокоэффективный обмен тепла до нагреваемого газа или жидкости от теплоносителя. Описываемое выше оборудование довольно широко используется в условиях крупных заводов, малых производственных предприятий и других организаций.

Основным достоинством теплообменника является простота эксплуатации. Дополнительными преимуществами можно считать простоту установки и экономичность. Важно выделить еще и довольно высокую устойчивость к накипи и отложениям, которые могут образовываться от теплоносителя.

Технические характеристики и особенности теплообменника марки НН № 42 ДУ 150-10

Пластинчатый теплообменник «Ридан» предлагается к продаже в широком ассортименте. Среди прочих следует выделить модель, которая была упомянута в подзаголовке. Она представляет собой оборудование, которое может иметь количество пластин в пределах от 11 до 686 штук. В конструкции используются стяжные шпильки, число которых равно 8.

В роли перегоняемой среды выступает вода. Достаточно важным параметром для расчёта является мощность, в случае с описываемой моделью этот параметр составляет 4 000 000 ккал/ч. Температура среды на выходе может быть равна 100 оС, что касается нагреваемой среды, то ее температура может быть равна 85 оС. На входе температура среды может быть эквивалентна 160 оС, что касается нагреваемой воды, то ее температура должна быть равна 70 оС.

Теплообменник пластинчатый «Ридан НН 04» работает по определенному принципу, который заключается в передаче тепла от горячего теплоносителя к нагреваемой среде. В этом процессе участвуют гофрированные стальные пластины, располагающиеся в раме и стянутые между собой в пакет. Разборный пластинчатый теплообменник «Ридан» перегоняет жидкости, которые движутся навстречу друг другу, при этом обеспечивается противоток.

В тех местах, где возможно перетекание, располагается стальная пластина или резиновое уплотнение, именно эта конструктивная особенность и исключает смешивание жидкостей. Все пластины одинаковы, однако каждая развернута по отношению к другой на 180 оС, поэтому при стягивании пакета образуются каналы, по которым протекает жидкость, участвующая в теплообмене. Подобное расположение пластин обеспечивает чередование холодных и горячих каналов.

Пластинчатый теплообменник «Ридан», характеристики которого были представлены выше, имеет пластины, вид гофрирования и количество которых будут зависеть от эксплуатационных требований к устройству.

Заключение

Специальным видом пластинчатого теплообменника выступает моноблок, он используется в условиях двухступенчатой системы горячего водоснабжения. Такой пластинчатый теплообменник «Ридан», характеристики которого были упомянуты выше, обладает шестью портами, а также двумя ступенями, которые заключены в один корпус. Если проводить сравнение такого устройства с отдельными теплообменниками, то моноблок отличается меньшей ценой и компактностью.

fb.ru

технические характеристики, цена и принцип работы

Обновлено:

2016-08-15

Теплообменник пластинчатый является незаменимым атрибутом, когда дело заходит об отоплении дома. Многие понимают, что основной принцип его действия заключается в том, что нагревание теплоносителя происходит внутри устройства. В дальнейшем происходит распространение тепла по дому, обогревая его.

Содержание статьи

Комплектация и размеры

Можно подчеркнуть, что теплообменник ГВС такого типа имеет достаточно высокие показатели КПД, что обеспечивает его популярность. Сегодня на современном рынке представлено огромное количество вариантов, которые предлагают компании-производители. Существует множество вариаций, отличающихся как по размеру, так и по типу металла, из которого они изготовлены.

Разборные пластинчатые теплообменники имеют следующие элементы:

  • неподвижная и подвижная плиты, которые служат основой конструкции;
  • набор пластин, которые располагаются вдоль всего устройства; между ними находится резиновая прокладка;
  • крепежные элементы, которые обеспечивают стягивание плит, сжимая между собой пластины и придавая всем элементам жесткость и неподвижность;
  • две направляющие, располагающиеся в верхней и нижней части; они имеют круглое сечение.

Пластинчатый теплообменник может иметь разные размеры. Все зависит от мощности, которую необходимо вырабатывать данному устройству. Чем больше пластин, тем более высокие показатели способно демонстрировать оборудование. При этом увеличивается не только размер конструкции, но и ее вес.

Различные модели предусматривают свое количество пластин, необходимых для качественного функционирования и нужного КПД.

Резиновая прокладка обеспечивает герметичность протоков, по которым осуществляется движение воды. Чтобы гарантировать эту самую герметичность, производится стягивание, позволяющее минимизировать возможность протекания.

Поскольку устройства имеют различные варианты исполнения с выдачей разного уровня КПД, то и цена на них отличается. Этот фактор может меняться не только в зависимости от мощности, но и от компании-производителя. Наиболее качественными, по мнению специалистов, являются теплообменники alfa laval. Они являются лидерами в этой сфере, пользуясь популярностью. Но и цена на такие изделия значительно выше, чем на аналоги.

Что представляют собой пластины

Теплообменник для отопления имеет элемент, необходимый для его функционирования. Таким элементом являются пластины. Важно отметить, что они изготавливаются исключительно из нержавеющей стали. Это является обязательным условием, так как любой другой металл при контакте с водой быстро придет в негодность. Также сталь отлично справляется с высокими температурами, которые выдает камера сгорания.

Способ производства плит является серийным, изготавливаются они методом штамповки. Это необходимо, чтобы соблюсти идентичность и пропорции элементов. Однако стоит отметить, что пластинчатый теплообменник изготавливается не из всех видов нержавейки. Стоит использовать только тот металл, который имеет высокую маркировку.

Плиты имеют интересную структуру. Дело в том, что на них есть некие канавки. Они могут быть несимметричными, но это никак не скажется на общей эффективности. Канавки служат для того, чтобы увеличить площадь поверхности, тем самым повышая показатель забранной тепловой энергии. Поэтому технические характеристики всего устройства значительно возрастают.

Однако пластины не являются основой всей структуры. Пластинчатый аппарат не смог бы качественно функционировать, если бы не имел резиновых прокладок. Они изготавливаются из полимеров, которые устойчивы к высоким температурам. Это основная характеристика, которой они должны соответствовать. Температурный показатель колеблется в пределах от -30 до +160 градусов, что позволяет с легкостью справляться с поставленной задачей.

Принцип функционирования

Принцип работы теплообменника не является достаточно простым и зависит от множества факторов. Одним из них может стать тип устройства. Чтобы более подробно рассмотреть основные вариации исполнения, обратимся к продукции фирмы «Альфа лаваль». В ее ассортименте есть следующее оборудование:

  1. Разборные устройства, которые являются наиболее популярными. Их цена наиболее низкая среди всех разновидностей.
  2. Паяные пластинчатые теплообменники. Они представляют собой монолитную конструкцию, которая не допускает вмешательства в основу прибора.
  3. Воздушные устройства. Их принцип значительно отличается от первых двух видов за счет использования другого теплоносителя. Цена на эти устройства является самой высокой среди аналогов.

Существуют и другие разновидности, которые в большинстве своем являются индивидуальными заказами.

Рассмотрение принципа работы будет осуществляться на основе первого вида, который пользуется наибольшей популярностью. Устройство состоит из пакетов, которые включают в себя по 4 пластины. Они располагаются напротив друг друга и имеют поворот 180 градусов. Стоит учитывать, что в процессе две крайние пластины не функционируют.

Основный принцип заключается в подаче холодной воды с одной из сторон. В процессе циркуляции по устройству происходит ее обогрев. После чего с противоположной стороны происходит выход горячей жидкости. Во время данного процесса происходит обогрев.

Перед началом работ по изготовлению устройства производится расчет пластинчатого теплообменника. Высчитываются все показатели, которым должно соответствовать готовое оборудование. Определяются размеры и количество элементов, которые будут входить в комплектацию. От этих показателей зависит мощность устройства.

etapech.ru

Каталог теплообменников пластинчатых

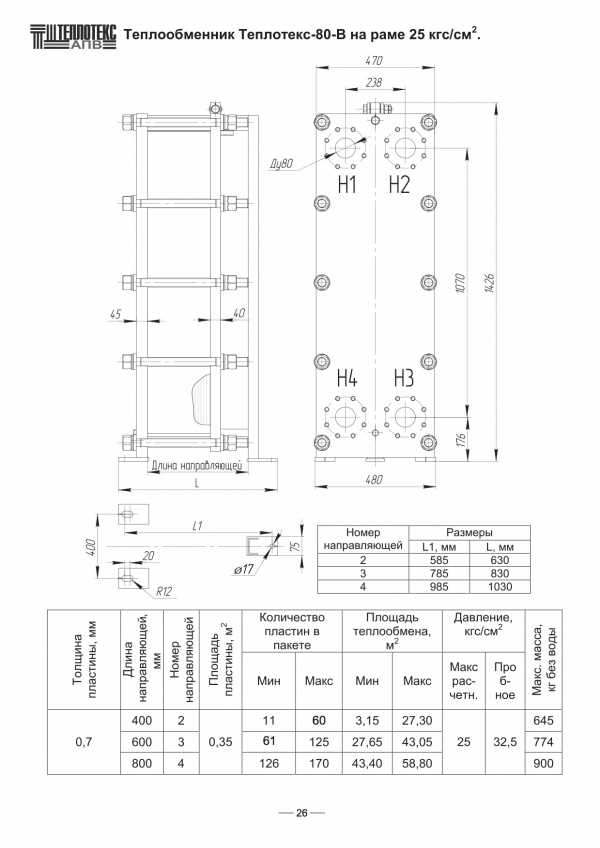

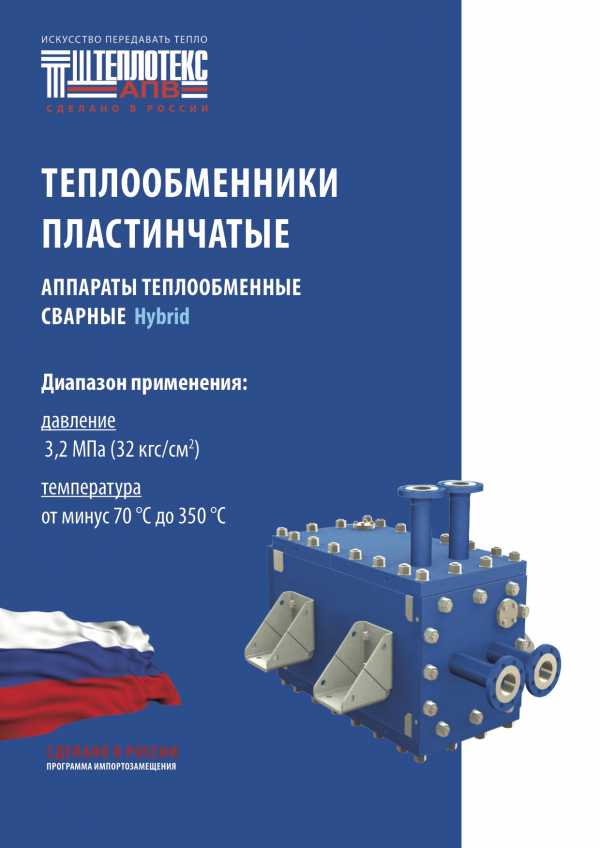

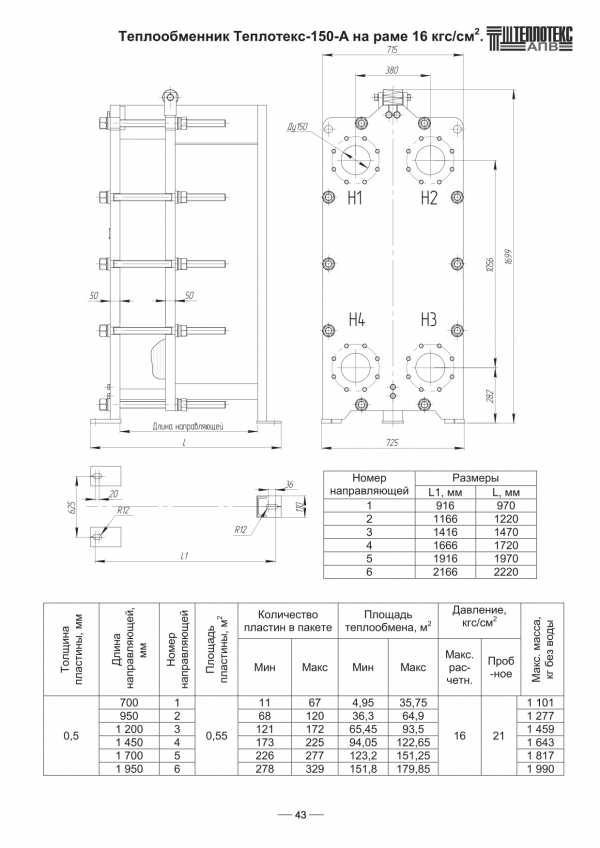

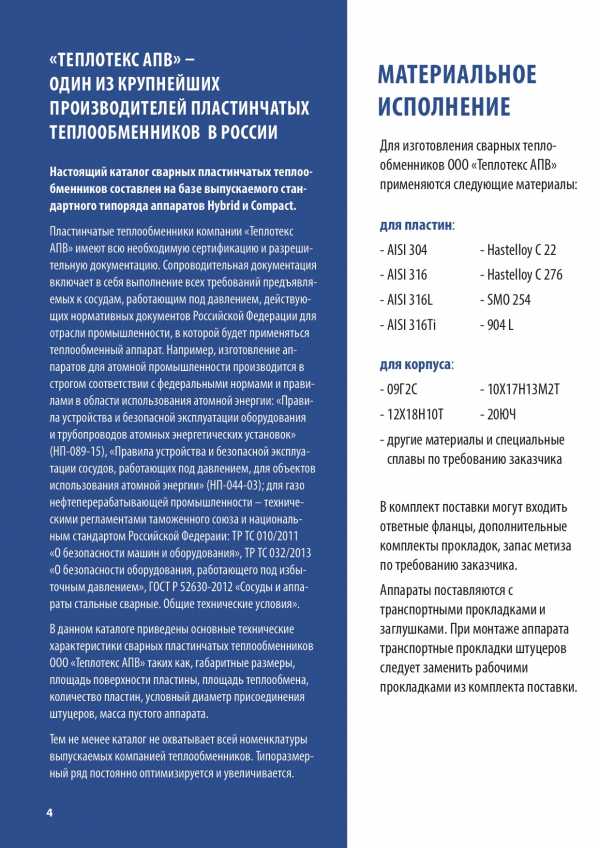

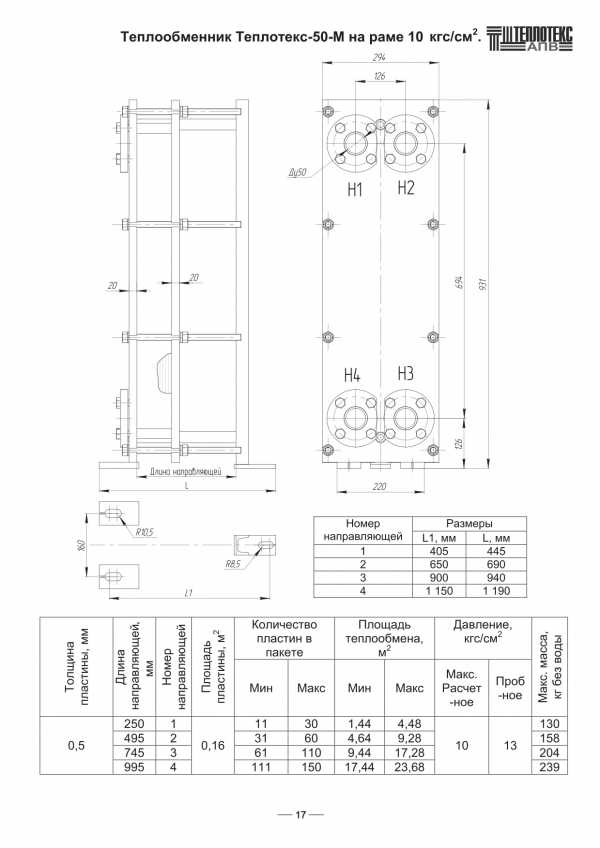

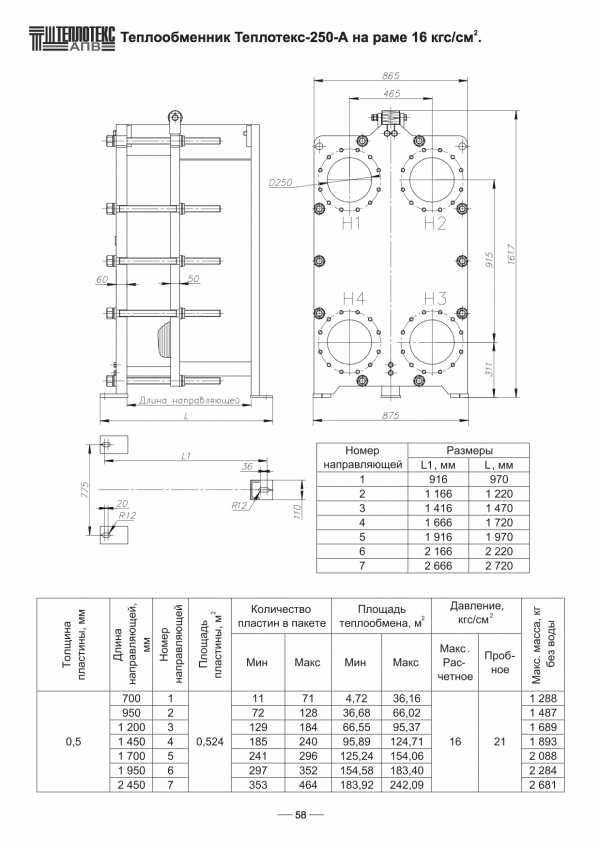

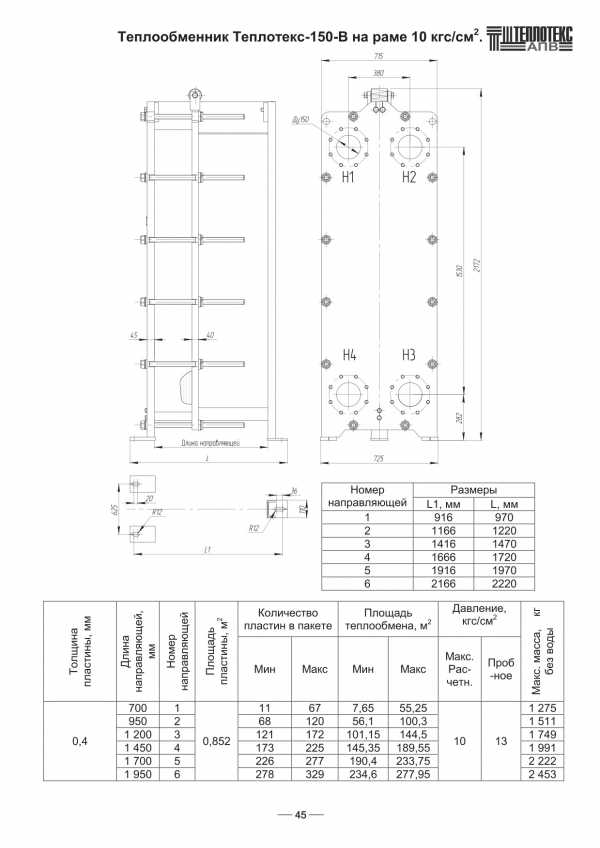

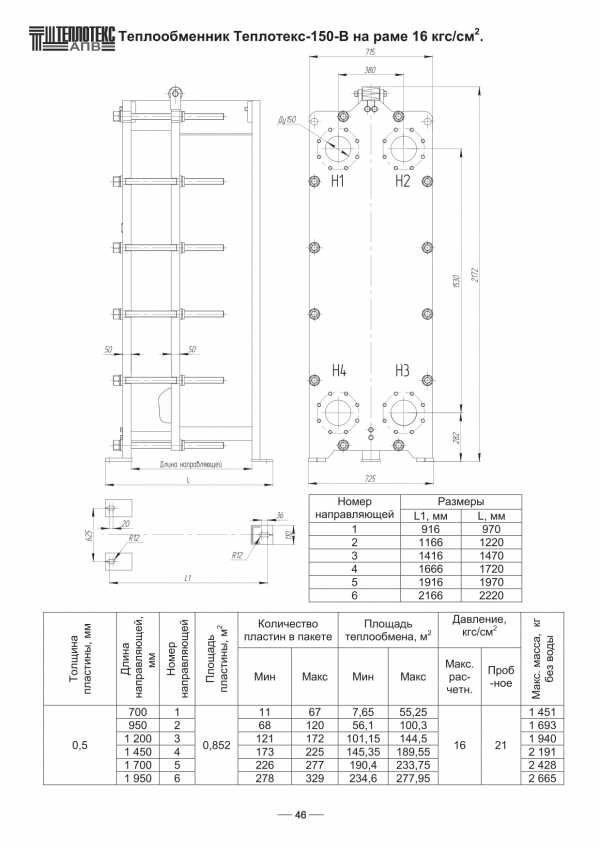

Каталог теплообменников пластинчатых разборных отражает основной размерный ряд теплообменного оборудования, производимого в России заводом "Теплотекс АПВ".

История компании берет начало в 1994 году. Представлено более двух десятков теплообменных аппаратов российского производства. К настоящему моменту выпускаются агрегаты с единичной мощностью от двадцати киловатт до семидесяти пяти мегаватт. Укомплектованы тысячи объектов энергетической, машиностроительной, нефтехимической промышленности, отраслей теплоснабжения и большой энергетики, включая АЭС. Продукция снабжена необходимыми сертификатами соответствия, лицензиями, допусками и прочей разрешительной документацией.

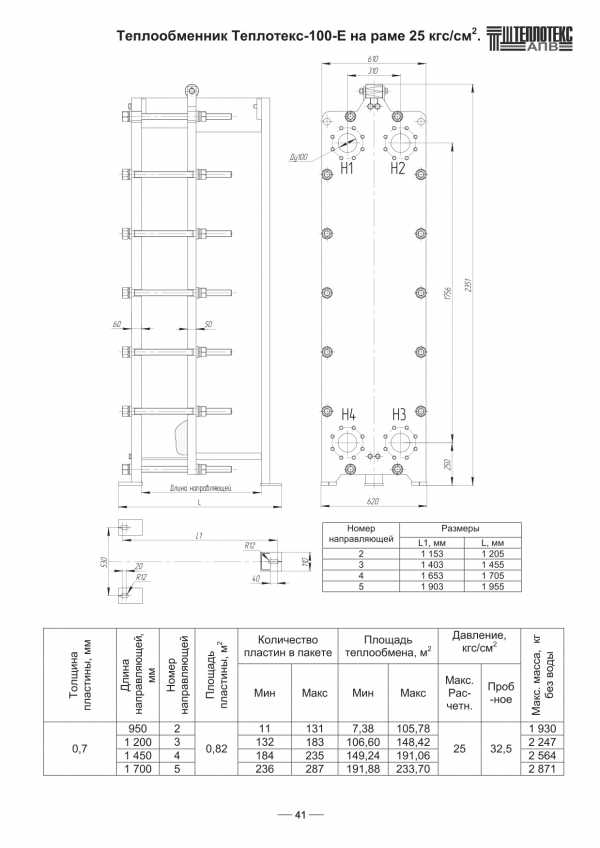

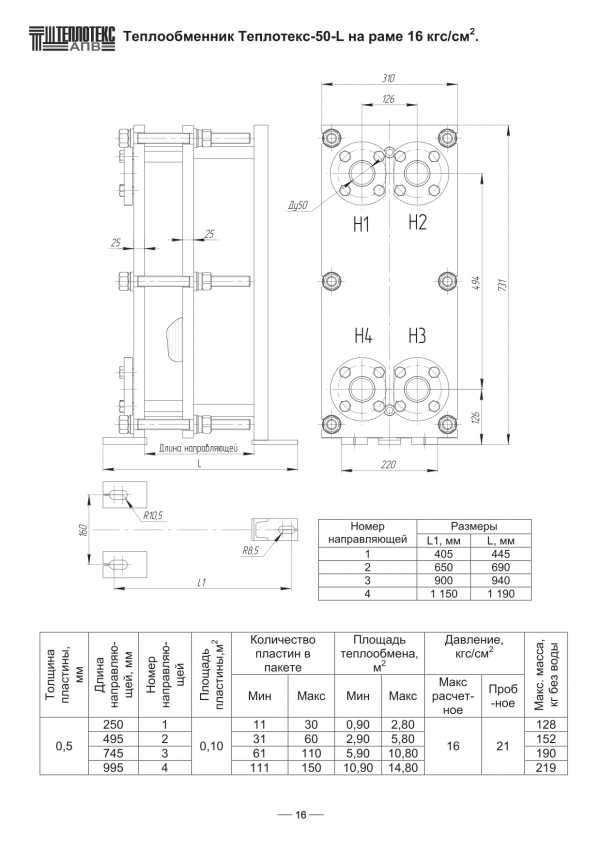

Каталог пластинчатых теплообменников содержит базовые сведения: габариты, параметры рам, число штампованных перегородок, рабочее давление. Доступна также информация как по используемым материалам пластин, так и прокладок между ними. Помимо этого предлагается ознакомиться со схемой движения сред в зависимости от модели и технических характеристик теплообменника пластинчатого разборного.

Следует учесть, что номенклатура выпускаемых предприятием изделий имеет позиции, не вошедшие в данное издание. Запросить их перечень или задать любые тематические вопросы возможно через форму обратной связи. Спасибо за Ваш интерес и доверие!

www.teplotex.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
