Теплоотдача 1 м стальной трубы таблица. Характеристики стальных труб для отопления, расчет веса и теплоотдачи


Теплоотдача 1 м стальной трубы – проводим расчет



Производим расчёт

Q = K*F*dT, где

  • F – площадь участка трубы, для которого производится расчёт, м2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.

dT = (0,5*(T1 + T2)) - Tк

Q = 0,047*10*60 = 28 Вт.

  • F = 10 м2, площадь трубы;
Об этом стоит помнить

Хотите сделать систему отопления грамотно? Не стоит подбирать трубы на глазок. Расчёты теплоотдачи помогут оптимизировать траты на строительство. При этом можно получить хорошую отопительную систему, которая прослужит долгие годы.

trubygid.ru

Теплые водяные полы – это удобный и недорогой способ обогрева дома или квартиры. При этом наиболее надежны и экономичны теплые водяные полы, подключенные к системе отопления или отдельному отопительному контуру с питанием от котла. Затраты при выполнении такого пола вполне оправданы, ведь в процессе эксплуатации они окупаются очень быстро. При этом значительную часть затрат составляют затраты на трубы для выполнения греющего контура.

Какие трубы лучше для теплого пола? Это зависит от нескольких факторов: от способа укладки, длины контура, способа выполнения стяжки и финишного покрытия. Существует несколько видов применяемых труб:

  • Медные;
  • Металлопластиковые;
  • Трубы из сшитого полиэтилена.

Все они имеют свои особенности, которые необходимо учесть при выборе.

Медные трубы

Их отличает высокое качество, отличная теплоотдача, прочность и долговечность, но при этом максимальная из возможных вариантов цена и некоторая сложность в монтаже: гибку труб необходимо производить по шаблону, а для стыков использовать сварку. Кроме того, если греющий контуртеплого пола подключен к системе отопления с алюминиевыми или стальными радиаторами, возможно возникновение гальванической пары, что приведет к электрохимической коррозии радиаторов.

Медные трубы для теплого пола применяют обычно там, где требуется максимально быстрый прогрев помещения при минимальных тепловых потерях. Это актуально для домов, в которых ввиду невозможности установки газового котла теплоноситель получают более дорогостоящим способом: с помощью дизельного или электрического котла. Затраты на медные трубы в 5-7 раз выше, чем на металлопластиковые или полиэтиленовые. При этом температуру теплоносителя для медных труб можно поддерживать на 5-10 градусов меньше, что в конечном итоге приведет к их окупаемости в течение двух-трех лет.

Для теплого пола применяют медные трубы диаметром 20 мм, стараясь сделать минимальное количество стыков. Из-за высокой теплоотдачи температура в начальной части контура может быть значительно выше, чем в конце, из-за чего пол прогревается неравномерно в разных зонах. Поэтому предпочтительнее укладывать медные трубы «улиткой» или «двойной змейкой», чтобы рядом проходили как прямая, так и обратная части контура.

Металлопластиковые трубы

Металлопластиковые трубы состоят из термостойкого пластика, армированного сплошным или сетчатым металлическим слоем. Их внутренняя поверхность гладкая, на ней не образуется отложений, что позволяет сохранить постоянный рабочий просвет в течение всего срока службы. Для теплого пола необходимо выбирать трубы, предназначенные именно для горячего теплоносителя.

Металлопластиковые трубы для теплого пола – самый простой вариант для самостоятельного монтажа. Присоединение греющего контура к прямому и обратному коллектору производится с помощью обжимных фитингов без применения специального инструмента, к тому же трубы при гибке сохраняют форму, и их можно укладывать силами одного человека. При этом металлопластиковые трубы имеют два существенных недостатка:

  • фитинги в процессе эксплуатации требуют периодической затяжки, поэтому необходимо обеспечить беспрепятственный к ним доступ;
  • при выполнении стяжки нужно с

idea-bath.ru

Теплоотдача 1 м стальной трубы таблица. Характеристики стальных труб для отопления, расчет веса и теплоотдачи

Давайте попробуем обобщить случаи, когда может понадобиться расчет теплоотдачи трубы, и узнать методы расчета этого параметра.

Зачем это нужно?

  • При расчете нагревательных приборов;
  • Чтобы оценить количество потерь тепла на трубопроводах, транспортирующих теплоноситель.

Отопительные приборы

Что за нагреватели используют в качестве отдающих тепло элементов трубы?

Из широко распространенных стоит упомянуть:

  • Теплый пол;
  • Полотенцесушители и разнообразные змеевики;
  • Регистры.
Теплый пол

В качестве нагревательного элемента для водяного теплого пола (есть еще и теплый пол с электрическим подогревом) практически всегда выступают именно трубы; однако использование последнее время стало редкостью.

Причины очевидны: стальная труба подвержена коррозии и уменьшению просвета со временем; монтаж требует наличия сварки; монтаж стальной трубы на — это всегда потенциальные утечки. А что такое течи в полу, под стяжкой? Мокрый потолок на нижнем этаже или в подвале и постепенное разрушение перекрытия.

Именно поэтому в качестве нагревательного элемента для теплого пола совсем недавно предпочитали использовать змеевики из металлопластиковой трубы (с обязательным монтажом фитингов вне стяжки), сейчас же в стяжку все чаще укладывается армированный полипропилен.

Он имеет низкий коэффициент теплового расширения и при правильном монтаже не требует ремонта и обслуживания много десятилетий. Применяются и другие пластики.

Совет: обязательно оставьте небольшие зазоры на тепловую деформацию трубы. Армированный полипропилен вытягивается при нагреве меньше неармированного, но все же вытягивается.

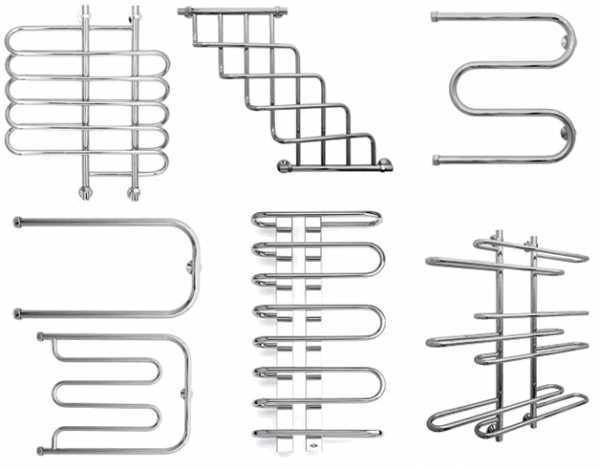

Полотенцесушители

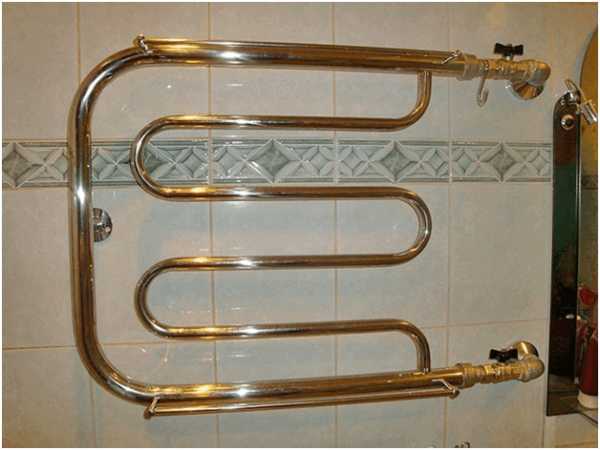

Стальные полотенцесушители весьма распространены в домах советской постройки. Еще совсем недавно они были частью типового проекта любого строящегося дома, причем вплоть до 80-х годов всегда монтировались на резьбовых соединениях.

Циркуляционные врезки в элеваторных узлах, обеспечивающие постоянно горячие стояки отопления, тоже появились относительно недавно.

Раз так — режимом работы полотенцесушителя были повторяющиеся охлаждения и нагревы. Расширения — сжатия. Как на это реагировали резьбовые соединения? Правильно. Начинали течь.

Позже, когда полотенцесушители стали частью стояков отопления и загрели круглосуточно, проблема течей отошла на второй план. Сам же размер сушилки (и, соответственно, эффективная площадь теплоотдачи) резко уменьшился. Причина — изменение среднесуточной температуры.

Если раньше змеевик в ванной нагревался лишь тогда, когда владельцы ванной пользовались горячей водой, то теперь грел постоянно.

Регистры

Во многих производственных помещениях, в складах и даже некоторых давно не ремонтировавшихся магазинах внимание привлекает несколько рядов толстых труб под окном, от которых идет ощутимый жар. Перед нами один из дешевейших отопительных приборов эпохи развитого социализма — регистр.

Он представляет собой несколько толстых труб с заваренными торцами и перемычками из тонких трубок. В простейшем варианте это вообще может быть одна толстая труба, идущая по периметру помещения.

Забавно сравнить теплоотдачу стального регистра с занимающей сопоставимый объем в комнате алюминиевой батареей современного образца. Разницы в теплоотдаче в разы.

Как за счет большей теплопроводности алюминия, так и за счет огромной поверхности теплообмена с воздухом у современного решения. Об эстетике в случае регистра говорить, сами понимаете, не приходится вообще.

Однако регистр был решением дешевым и доступным. К тому же крайне редко требовал ремонта или обслуживания: забитая даже наполовину труба продолжала греть, ну а проваренный электросваркой шов течь начинал примерно после пятисотого удара кувалдой.

Способы увеличения теплоотдачи

С точки зрения отдачи в пространство максимального количества тепла менее эффективен, чем труба, разве что шар. У него еще худшее соотношение поверхности к объему.

Что же делали предки, чтобы эти чудовищные отопительные приборы грели?

Как увеличить теплоотдачу трубы?

  • Увеличивали инфракрасное излучение отопительного прибора . Простая окраска регистра черной матовой краской давала ощутимое потепление в помещении.

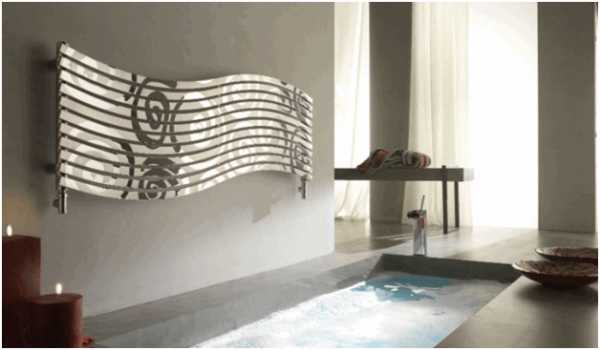

    Кстати, нынешнее хромирование современных змеевиков для ванной выглядит эффектно, но с точки зрения теплоотдачи прибора — идиотизм чистейшей воды.

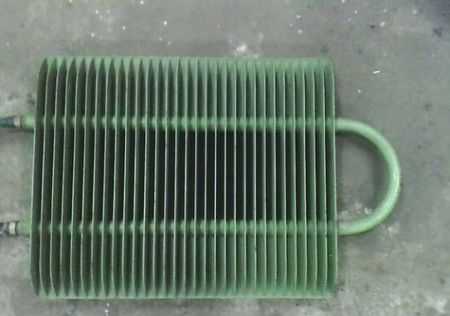

  • Увеличена теплоотдача труб стальных может быть и благодаря оребрению, наваренному или смонтированному иным способом снаружи трубы .
    Конечная стадия реализации этого способа — конвектор, виток трубы с поперечными пластинами. Разумеется, в этом случае вс

idea-bath.ru

Регистры отопления из гладких труб: характеристики, ГОСТ

Обогрев помещений технического назначения требует наличия недорогих и неприхотливых в эксплуатации отопительных приборов. Для таких помещений как склады, мастерские, гаражи и производственные цеха регистры отопления из гладких труб являются просто незаменимыми. Они же очень выручают в помещениях с повышенными требованиями к чистоте, так как легко очищаются от пыли и всевозможных загрязнений.

Принимая решение установить отопительные регистры, необходимо тщательно изучить их технические характеристики и особенности применения. Простейшие конфигурации этих приборов могут быть выполнены самостоятельно, более сложные модели витиеватой формы требуют заводских условий изготовления. Так или иначе, для обеспечения оптимального температурного режима параметры регистров должны определяться на основании теплотехнических расчетов.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

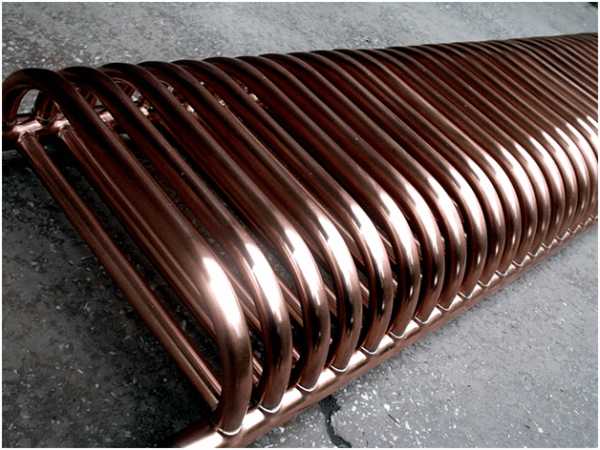

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.



Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

  • Секционные;
  • Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.


Существует три варианта исполнения присоединительных патрубков:

  • Резьбовой;
  • Фланцевый;
  • Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

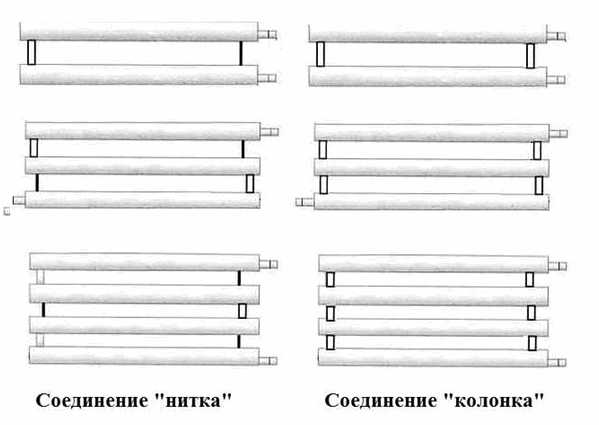

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

  • «Нитка»;
  • «Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка  в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

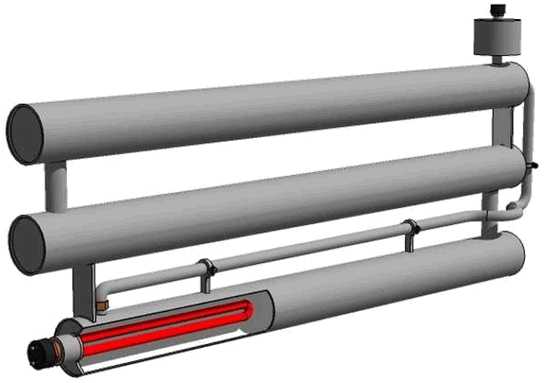

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Технические характеристики

Технические требования к отопительным приборам, в том числе и к трубчатым радиаторам нормируются ГОСТ 31311-2005. Согласно этому стандарту для их изготовления должны применяться трубы по ГОСТ 3262, ГОСТ 8734, ГОСТ 10705, ГОСТ 10706 с толщиной стенки не меньше 1,25 мм. При этом полотенцесушители разрешается производить из углеродистой стали со стенкой не меньше 3 мм, нержавеющей стали, а также латуни (медно-цинковых сплавов) по ГОСТ 15527.

Допускается использовать и другие материалы, если отопительные приборы будут соответствовать всем положениям стандарта и иметь необходимые характеристики прочности. Конструкция приборов не нормируется и остается на усмотрение производителя при соблюдении основных требований. Это дает полную свободу для творчества и позволяет создавать уникальные дизайнерские конфигурации трубчатых радиаторов, что значительно расширяет сферу их применения.

Характеристики регистров отопления из гладких труб зависят от выбранного материала, размера и конфигурации. Они определяются по специальным формулам, таблицам или материалам производителя.

Рассмотрим основные параметры обычных стальных регистров. Для них характерно применение труб большого диаметра, преимущественно в диапазоне 32 – 219 мм. Они выдерживают рабочее давление до 100 Па (10 кгс/м²). Теплоносителем могут быть как разнообразные жидкости – вода, антифриз, масло – так и пар высокой температуры.

Имея подробный чертеж, регистр из гладких стальных труб может изготовить своими руками любой мастер с навыками выполнения сварочных работ. Для этого достаточно найти исходный материал, сварочный аппарат и угловую шлифмашинку. Можно также  заказать регистр на заводе по индивидуальным чертежам.

Важно! Необходимо выдерживать не только длину, диаметр и количество труб, но и расстояние между ними. Слишком близкое расположение существенно снижает теплоотдачу прибора из-за взаимного влияния элементов. Если же расстояние сделать слишком большим, то высота прибора может выйти огромной и не удобной в установке и использовании. Оптимальным шагом расположения рядов отопительного регистра считается 1,5 радиуса, но не менее 50 мм.


Для получения наилучших результатов все параметры необходимо определять на основании теплотехнических расчетов, исходя из требуемой теплоотдачи и особенностей помещения. Без грамотного расчета даже хорошо сделанный регистр может не справиться с обогревом имеющейся площади.

Расчет регистров отопления из гладких труб

Расчет регистров отопления выполняется для определения количества тепла, поступающего от существующего регистра, а также для определения требуемых размеров прибора для обеспечения необходимой тепловой мощности.

Совет: перед тем как приступать к расчету параметров регистра  следует четко определиться с температурным режимом и теплопотерями помещения. Методика их расчета – это отдельная тема, но если нужно качественное отопление, то стоит разобраться в этом вопросе, чтоб потом не переделывать.

Количество тепла (Вт), поступающее от трубы определяется по формуле:

Q=K ·F · ∆t,

где:

K – коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя;

F – площадь поверхности трубы, м2, рассчитываемая как произведение π·d·l,

где π = 3,14, а d и l – диаметр и длина трубы соответственно, м;

∆t – температурный перепад, 0С, определяемый в свою очередь по формуле:.

∆t= 0,5·(t1 + t2) – tк,

где:     t1 и t2 – температуры на входе в котел и выходе из него соответственно;

tк – температура в отапливаемой комнате.

На заметку: Для одиночной стальной трубы, наполненной водой, коэффициент теплопередачи к воздуху в общем случае равен 11,3 Вт/(м2 · 0С). Для регистра с несколькими рядами ориентировочно принимается понижающий коэффициент 0,9 на каждую нитку.

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

Для определения размеров регистра необходимая тепловая мощность делится на теплоотдачу погонного метра трубы. Это даст примерную суммарную длину ниток. Далее с учетом габаритов помещения принимается ширина прибора и рассчитывается количество рядов.

Совет: так как увеличение диаметров ниток и их количества снижает эффективность прибора, то теплоотдачу регистра следует увеличивать в первую очередь за счет увеличения его длины.

Для более быстрых расчетов можно воспользоваться онлайн-калькулятором, но есть большой риск получения ошибочного результата. Поэтому перед тем как пользоваться автоматическим расчетом, стоит хотя бы один выполнить вручную и сверить результаты.

Незамерзающие жидкости имеют меньшую теплоемкость и отдают меньше тепла, чем вода. Таким образом, регистры с антифризом должны иметь повышенную площадь поверхности по сравнению с работающими на воде. Для их расчета необходимо учитывать свойства самой жидкости.

Преимущества и недостатки

Регистры отопления из гладких труб имеют массу преимуществ:

  • Для помещений большой площади являются одним из лучших вариантов отопительных приборов. За счет значительной протяженности они обеспечивают равномерный прогрев и создают комфортные условия. Обогрев получается не локальным, а обширным.
  • Гидравлическое сопротивление очень маленькое по сравнению с чугунными или стальными радиаторами. Это позволяет заметно уменьшить потери давления в системе, а соответственно и затраты на перекачку теплоносителя. Эта же особенность дает возможность применять для больших помещений открытую систему отопления с естественной циркуляцией.
  • Прямые участки труб больших диаметров менее подвержены заиливанию и зарастанию в отличие от радиаторов сложной формы. Поэтому регистры отопления практически не нуждаются в промывке.
  • Простая конструкция может быть изготовлена своими руками из доступных материалов с получением существенной экономии.
  • Срок службы достаточно большой, минимум 25 лет. Степень надежности зависит в основном от качества сварных швов.
  • Гладкая поверхность обеспечивает удобство очистки. Эта особенность позволяет использовать регистры в помещениях с повышенными санитарными нормами.
  • Удобны для сушки полотенца, белья и одежды.

К недостаткам регистров из гладких труб можно отнести:

  • Малая поверхность нагрева на единицу длины, что заставляет применять приборы больших габаритов;
  • Большая металлоемкость;
  • Большие диаметры заставляют использовать большой объем теплоносителя, что делает систему очень инерционной и трудно регулируемой;
  • Непривлекательный внешний вид бюджетных моделей и огромная цена нестандартных дизайнерских конфигураций.

Заключение

Регистры отопления из гладких труб являются долговечными «неубиваемыми» приборами с хорошими эксплуатационными характеристиками. Они имеют относительно простую конструкцию, их расчет и сборку вполне можно выполнить самостоятельно.

Особенности гладкотрубных регистров обуславливают их сферу применения. Эти отопительные приборы можно встретить в общественных зданиях, лечебных учреждениях, складах, мастерских, гаражах, оранжереях, теплицах, ангарах, промышленных цехах. Трубные радиаторы являются идеальным решением для ванных комнат, больших помещений и нестандартных архитектурных форм. В отдельных случаях может быть оправдана их установка для отопления частного дома.

znatoktepla.ru

Приложение 7 Теплоотдача открыто проложенных вертикальных и горизонтальных трубопроводов

систем водяного отопления.

tвх-tр ,

С

Теплоотдача 1 м трубы, Вт/м, при условном диаметре, мм

15

20

25

Вертик.

qв

Горизонт.

qг

Вертик.

qв

Горизонт.

qг

Вертик.

qв

Горизонт.

qг

50

52

54

56

58

60

62

64

66

68

70

72

74

76

78

80

82

84

86

88

38

39

41

44

45

47

50

52

55

56

59

61

64

66

68

71

73

75

78

81

50

52

56

58

60

63

66

69

71

74

77

80

82

86

89

92

94

98

101

102

47

50

52

54

57

59

63

65

67

70

74

77

80

83

86

88

92

94

98

101

60

64

66

70

73

77

80

83

86

89

93

96

100

103

107

109

114

117

121

125

59

62

65

68

72

74

78

81

85

88

93

96

100

103

107

110

114

119

122

125

73

76

80

85

86

92

96

100

104

108

113

116

121

125

128

134

138

143

146

151

Приложение 8

Расчет металлических воздуховодов круглого сечения (первая строка — количество воздуха, м3/ч, вторая строка — потери давления на трение

на 1м длины воздуховода, Па) [7].

Ско-

рость

дви­жения возду­ха

Vм/с

Дина-мичес-

кое давле-

ние

hw, Па

Диаметр воздуховода, dэмм

100

110

125

140

160

180

200

225

250

280

315

355

400

0,3

0,05

8,4

0,0290

11,2

0,0245

13,3

0,0200

16,6

0,0200

21,7

0,0098

27,5

0,0098

33,9

0,0098

42,9

0,0098

53

0,0078

66

0,0068

84

0,0059

107

0,0049

136

0,0049

0,4

0,09

11,3

0,0390

14,5

0,0390

17,7

0,0290

22,1

0,0290

28,9

0,0200

36,6

0,0200

45,2

0,0200

57,2

0,0200

71

0,0098

89

0,0098

112

0,0098

142

0,0068

181

0,0076

0,5

0,1

15

0,0520

17

0,0490

20

0,473

30

0,0040

35

0,0347

45

0,0300

56

0,0263

70

0,0227

90

0,0199

110

0,0172

140

0,0148

180

0,0123

225

0,011

0,6

0,2

17

0,0824

20

0,0755

27

0,0650

33

0,0564

45

0,0478

55

0,0412

70

0,0360

85

0,0310

105

0,0273

135

0,0273

170

0,0205

251

0,0176

270

0,0152

0,7

0,3

20

0,1130

25

0,0999

30

0,0552

40

0,0789

50

0,0625

65

0,0540

80

0,0473

100

0,0408

125

0,0358

155

0,031

195

0,0268

245

0,023

315

0,0199

0,8

0,4

23

0,1420

27

0,1260

35

0,1080

45

0,0934

60

0,0790

75

0,0682

90

0,0596

115

0,0616

140

0,0452

175

0,0393

225

0,0399

265

0,0292

360

0,0251

0,9

0,5

25

0,1750

30

0,1550

40

0,1320

50

0,1150

65

0,0970

80

0,0838

100

0,0735

130

0,0556

160

0,0556

200

0,0462

250

0,0416

320

0,0359

410

0,0309

1,0

0,6

28

0,2060

35

0,1860

45

0,1590

55

0,1360

70

0,1170

90

0,1000

115

0,0830

145

0,0762

175

0,0666

220

0,0580

280

0,05

355

0,0431

430

0,037

1.2

0,9

35

0,2890

40

0,2570

55

0,2190

65

0,1900

85

0,1610

110

0,1390

135

0,1220

170

0.105

210

0,092

265

0,0798

335

0,0689

430

0,0593

545

0,0511

1,4

1,2

40

0,379

50

0,336

60

0.286

80

0,249

100

0,210

130

0,182

160

0,159

200

0,137

245

0,120

310

0,105

390

0,0902

500

0,077

635

0,0699

1,6

1,5

45

0,478

56

0,425

70

0,362

90

0,314

115

0,286

145

0,239

1?0

0,201

230

0,144

285

0,152

355

0,132

450

0,114

570

0,0981

725

0,0845

studfiles.net

Теплоотдача стальных труб по диаметрам. Теплоотдача стальной трубы: расчет и применение

Стальные водогазопроводные трубы являются самым популярным металлопрокатом широкого применения. Кроме использования для прокладки коммуникаций в соответствии с названием, они успешно выполняют функции отопительных приборов. Из труб вгп изготавливают гладкие и ребристые регистры разной конфигурации, которые по эффективности теплоотдачи не уступают современным радиаторам. Они прекрасно подходят для транспортировки теплоносителя в системах с естественной циркуляцией, при этом попутно участвуя в обогреве помещений.

Устанавливая стальные водогазопроводные трубы для отопления, очень важно знать их основные характеристики. В первую очередь к ним относятся вес и коэффициент теплоотдачи. Тщательно выполнив предварительные расчеты, вы убережете себя от неожиданных сложностей при монтаже и обеспечите требуемый эффект при эксплуатации.

Сортамент водогазопроводных труб

Водогазопроводные трубы изготавливаются в соответствии с требованиями государственного стандарта – ГОСТ 3262-75. Он действует уже более 40 лет и регламентирует все размеры и технические требования.

В сортаменте выделяется 3 разновидности труб:

  • Легкие;
  • Обычные;
  • Усиленные.

Тип трубы определяется толщиной стенки. Она может варьироваться для разных диаметров от 1,8 до 5,5 мм. Усиление стенок позволяет изделиям выдерживать большее давление и обеспечивает более длительный срок службы. При этом, естественно, увеличивается расход металла на изготовление, стоимость и вес.

Приведенная в ГОСТе таблица веса стальных водогазопроводных труб позволяет определить массу 1 м погонного в зависимости от типа и диаметра.

Важно! Масса, определенная по таблице, является теоретической, фактическое значение может отличаться на 4-8%, что бывает ощутимо при больших партиях. Оцинкованные изделия всегда тяжелее примерно на 3-5%.

Как видно из таблицы, труба водогазопроводная стальная может иметь условный проход от 6 до 150 мм, что соответствует интервалу от ¼ до до 6 дюймов. Размеры в дюймах часто используются для маркировки фитингов и запорно-регулирующей арматуры. Поэтому очень важно правильно оперировать этими единицами измерения при комплектации системы.

На заметку: если под рукой нет таблицы, можно самостоятельно провести пересчет диаметра. Для этого достаточно знать, что 1 английский дюйм соответствует средней толщине большого пальца взрослого мужчины и равняется 25,4 мм. Все калибры легко определить, разделив значение условного прохода на 25 с округлением до ближайшего стандартного значения.

Масса трубы может быть также найдена вручную с помощью простых формул геометрии и физики, представленных на рисунке ниже. При больших объемах расчето

parasite-stop.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
