Установка тепловой завесы с автоматическим управлением

Реальный пример работы автоматики для тепловых завес в городе Москва

На рассматриваемом объекте воздушная тепловая завеса с автоматическим управлением была установлена в ноябре 2012 года.

Краткое описание объекта:

• подъезд жилого дома с большой суточной проходимостью людей (150 квартир на подъезд, более 1 тысячи открываний-закрываний двери за сутки)
• ширина проема 0,9 метров
• высота – 2,1м
• наличие тамбура.

Краткое описание схемы установки воздушной завесы с автоматическим регулированием:

• воздушная завеса Тропик-лайн T309E10
• длина воздушной завесы – 1 метр
• максимальная электрическая мощность – 9кВт
• максимальный воздушный поток – 1850 м3/час
• датчик положения двери
• терморегулятор
• блок автоматического управления А3E

Блок автоматического управления А3Е позволяет управлять воздушной завесой с электрическим нагревом, которая имеет 3 скорости воздушного потока (1250, 1550 и 1850 м³/час) и две степени нагрева (в нашем случае это либо отключение нагрева 0кВт, половинная мощность 4,5кВт, полная мощность 9кВт). Блок А3Е, который физически находится в комнате охраны, предоставляет большие возможности для настройки управления данной тепловой завесой.

Приведем стандартный способ настройки автоматики воздушных завес в зависимости от погодных условий. Цель настройки автоматики – максимальная экономия электроэнергии при обеспечении достаточного теплового комфорта в помещении подъезда.

1. Межсезонье: уличная температура колеблется в диапазоне 0°С ÷ 5°С. При закрытой входной двери воздушная завеса всегда программируется на отключение. При открытой двери программируется минимальная скорость воздушного потока и половинная мощность нагрева 4,5 кВт. Положение терморегулятора при данных предустановках несущественно.

2. Погодные условия умеренно низкой температуры: от -10°С до 0°С. При закрытой входной двери воздушная завеса программируется на минимальную скорость воздушного потока и половинную мощность нагрева 4.5 кВт. При открытой двери программируется максимальная 3я скорость воздушного потока и полная мощность нагрева 9 кВт. Положение терморегулятора устанавливается на значение 15°С ÷ 18°С, что обеспечивает автоматическое полное отключение воздушной завесы при достижении температуры тамбура этих значений и последующее безынерционное ее включение либо в случае открытия двери, либо в случае падения температуры в тамбуре на 1 градус ниже предустановленной.

3. Погодные условия низкой температуры: ниже -10°С. При закрытой входной двери воздушная завеса программируется на среднюю скорость воздушного потока и половинную мощность нагрева 4.5 кВт. При открытой двери программируется максимальная 3я скорость воздушного потока и полная мощность нагрева 9 кВт. Положение терморегулятора устанавливается на значение 10°С ÷ 12°С, что обеспечивает автоматическое полное отключение воздушной завесы при достижении температуры тамбура этих значений и последующее мгновенное ее включение либо в случае открытия двери, либо в случае падения температуры в тамбуре на 1 градус ниже предустановленной. Низкая поддерживаемая температура тамбура приводит к дополнительной экономии электроэнергии.

За время использования автоматики для воздушной завесы на данном объекте она продемонстрировала свою надежность: и контакт положения двери, и электрическая часть блока автоматического управления (электрические реле) успешно выдержали более 2 млн открытий-закрытий двери и продолжают исправно функционировать. Автоматика практически продемонстрировала удобство управления режимами воздушной завесы посредством программирования, практически полностью исключив из управления воздушными завесами человеческий фактор (например, забыли включить или выключить воздушную завесу, безуспешно пытались подстроить внутреннюю температуры терморегулятором и. т. д.). Были сэкономлены существенные суммы на оплату электроэнергии по сравнению с потенциально возможным случаем использования воздушной завесы аналогичных характеристик и мощности, но без использования автоматики компании Tropik-Line.

tropik-line.ru

тепловая завеса с датчиком движения

10 самых распространенных ошибок при выборе тепловой завесы

10 самых распространенных ошибок при выборе тепловой завесы

В эпоху, когда энергия является одним из наиболее важных вопросов, воздушно-тепловые завесы становятся бесценным инструментом ее сохранения. Это энергосберегающее оборудование, препятствующее проникновению холодного воздуха в помещения через дверные или оконные проемы, устойчиво востребовано на протяжении многих лет. Причиной такой популярности является эффективная и удобная работа такой техники, альтернативы для которой попросту не существует.

Рассмотрим основные преимущества и недостатки тепловых завес, а также наиболее распространенные ошибки при покупке и подключении.

Ошибка 1: Покупка тепловой завесы недостаточной производительности («прокачки») может стать пустой тратой денег и времени: поток холодного воздуха будет проникать в помещение через нижнюю часть проема. В итоге внутри будет по-прежнему холодно или температурный режим будет нестабильным (тепловые потери могут достигать 70%).

Важным моментом является понимание того, что защитные свойства тепловых завес определяются скоростью воздушного потока (зависящей от производительности), а не температурой (которая зависит от мощности). При этом скорость к низу проема постепенно падает (у пола она может быть в 2-3 раза меньшей, чем на самом выходе из аппарата).

Именно по этой причине не следует выбирать маломощные модели: даже при их достаточно большой ширине все равно останется зазор для проникновения холода снизу. Сделать исключение (выбрать производительность менее 300м3/час) можно лишь для помещений с тамбуром (двойными дверями), образующими дополнительную преграду.

Для достижения наибольшей эффективности и снижения расхода электроэнергии можно прислушаться к следующим рекомендациям соотношения высоты проема и производительности:

• до 1,5 м — 300-400 м3/час,

• до 2,0 м — 500-650 м3/час,

• до 2,5 м — 700-950 м3/час,

• от 3,5 — от 1200 м3/час.

В особенно ветреных районах следует сделать некоторый запас производительности, для того, чтобы воздушный поток смог удерживать порывы ветра (в среднем у наружных дверей поток должен двигаться со скоростью 8 м/сек, у технологических проемов и ворот с 25 м/сек). В этом случае специалисты рекомендуют предпочесть модели с подогревом воздуха.

Ошибка 2: Неправильно подобранная длина тепловой завесы может привести к тому, что воздушный поток будет слишком узким (холод сможет проникнуть с левой и справой сторон проема).

В идеале для создания надежного барьера длина тепловой завесы должна быть равной или чуть шире проема, но допускается и на 5% меньше, так как воздушный поток имеет клинообразную форму.

Выпускаемые сегодня завесы могут быть 0,8-2-метровой длины. Если требуется перекрыть поток холодного воздуха в проемах более 2-х метров, тогда несколько аппаратов устанавливают в ряд, торцами друг к другу (на расстоянии не более 50 мм). В этом случае стоит обратить внимание на конструкцию блоков (удобство стыковки).

Ошибка 3: Невнимательность при выборе конструкции может обернуться образованием воздушных «провалов», значительно снижающих защитные свойства воздушного потока и создающих неравномерный обдув нагревательных элементов (что приводит к их поломке).

Стоит отказаться от конструкций с несколькими турбинами. Дело в том, что турбина – это самый важный элемент тепловой завесы, который собственно и создает воздушный поток. Самые оптимальные условия создают тепловые завесы с турбиной, расположенной по всей длине (при этом приводящий ее в действие двигатель располагается сбоку). Однако некоторые производители, пытаясь снизить себестоимость, упрощают конструкцию, устанавливая вместо одной большой две небольшие турбины по краям. Двигатель в этом случае располагается по центру завесы, именно это и является причиной образования «провала» в воздушном потоке и неравномерности прогрева.

Ошибка 4: Неправильный выбор места установки тепловой завесы (не там где нужно, а там где есть возможность) снижает эффективность работы и приводит к быстрому износу подшипников вентилятора, и как следствие, к поломке.

Стоит отметить, что сторона установки особого значения не имеет: воздушные завесы, установленные и с теплой, и с холодной стороны, работают одинаково эффективно.

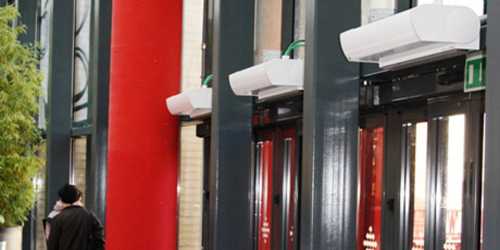

Различают горизонтальные завесы (устанавливаемые сверху открытых проемов), вертикальные завесы (с левой или с правой стороны) и устройства, создающие поток воздуха, направленный снизу вверх (используется для защиты больших 5-8-метровых проемов и устанавливается в специальный накал на полу).

Вертикальные боковые модели эксперты рекомендуют выбирать в случае, когда ширина проема значительно больше его высоты. Такие завесы позволяют снизить стоимость оборудования (приобретение одной высокопроизводительной вертикальной завесы обойдется дешевле, нежели нескольких менее производительных горизонтальных устройств). Тем более что требования к длине вертикальных завес несколько иные: их длина может составлять 75-80% от высоты проема.

Нельзя устанавливать завесы в положении, для которого они предназначены, это приводит к быстрому износу подшипников вентилятора. Если нет возможности закрепить завесу непосредственно на стене, балке или потолке, используются специальные рамы. Для устойчивости работы следует отрегулировать и направление воздушного потока (допускается наклон в 5-10° в сторону улицы). В современных моделях функцию изменения направления выполняют встроенные жалюзи.

Несоответствие сечения провода мощности тепловой завесы является наиболее частой ошибкой. Следует учитывать, что такое оборудование работают безостановочно длительное время, а значит, нужно выбирать провод большего сечения (на 30-50%), чем рекомендуется для выбранной мощности.

Стоит помнить и о заземлении, обеспечивающем отвод тока при коротких замыканиях и в иных ситуациях.

Ошибка 6: Неправильное крепление тепловых завес может привести к возникновению вибраций, шума, и как следствие к поломкам.

Конечно, лучшим вариантом при монтаже станет использование специальных крепежных деталей. Однако их можно подобрать и индивидуально. Главное учитывать вес завесы и материал поверхности. Как правило, тепловые завесы, как при горизонтальной, так и при вертикальной установке навешиваются за отверстия в задней стенке корпуса. При этом навешивание можно производить на крепеж или кронштейны, вмонтированные непосредственно в стену. К потолку или к несущей конструкции завесы крепятся с помощью резьбовых штанг, пустотелых цилиндрических штанг или при помощи кронштейнов, входящих в комплект поставки.

Следует учитывать и материал поверхности, на которую крепится завеса. Например, при установке тепловых завес на несущих плитах, возможно, потребуется использование дюбеля с фланцем и удлиненной не распорной частью.

Возникший шум и вибрацию можно устранить усилением креплений.

Ось системы при установке тепловых завес любого типа должна располагаться в строго горизонтальном положении. Смещение оси приводит к неправильному (неравномерному) распределению нагрузки на подшипники, что приводит к их поломке.

Чтобы воздух мог циркулировать беспрепятственно, необходимо сделать зазоры сверху и с боков завесы.

Если установить датчик температуры непосредственно под тепловой завесой, то из-за небольшой разницы температур он будет постоянно выключаться. В идеале температурные датчики устанавливают внутри и снаружи помещения. При этом термостаты рекомендуется устанавливать в области ворот, желательно в местах, где они будут фиксировать изменение температуры с наибольшей точностью.

Особенно это актуально для больших проемов. Простейшие автоматические устройства (например, датчики открытия ворот/дверей, температурные датчики, переключатели скорости) и блоки управления значительно сокращают эксплуатационные расходы воздушных завес (например, работает один вентилятор вместо двух, или завеса включается только при открытии ворот, при действии ветра усиливается скорость потока, меняется положение жалюзи и т.д.). Наиболее удобен при этом выносной или дистанционный пульт управления.

Говоря об экономии, следует остановиться и на выборе способа нагрева (бывает электрическим или водяным). Если позволяет инфраструктура, то лучше остановить выбор на водяной тепловой завесе, для чего придется сделать отвод от системы центрального отопления, для более эффективной работы подключить насос, а также установить фильтр, предотвращающий появление засоров в нагревательных элементах.

Важным моментом является и загрязнение фильтров. Это значительно снижает эффективность работы воздушной завесы. Индикация состояния или встроенный таймер, предупреждающий о том, что пришло время очистки фильтра лишними не будут.

Стоит отметить, что относительно высокая стоимость тепловых завес с различными системами регулирования и более сложным управлением окупается в короткие сроки.

Общими рекомендациями по выбору температуры являются: 50°C для наружных дверей, 70°C для наружных проемов и ворот. Термическая перегрузка системы приводит к расплавлению переключателей и решеток, сгоранию электронных плат и турбин, остановке вентилятора. Следует придерживаться указанных производителем правил эксплуатации.

Важно также проводить техническое обслуживание (ТО) тепловых завес. Периодичность будет зависеть от среды, в которой они функционируют. Чем более пыльный воздух, тем потребуется больше внимания. Большинство производителей рекомендует проводить ТО (внешний осмотр, проверку целостности блока, прочности крепления, корректности работы пульта управления, диагностику электропитания, очистку воздушных фильтров, корпуса и жалюзи, смазку подшипниковой группы) не реже одного раза в 4 месяца.

При правильной эксплуатации тепловые завесы из строя выходят довольно редко. Но полностью, конечно, такая возможность не исключается. Поэтому, выбирая производителя, стоит учесть, что при поломке российской модели отремонтировать ее можно будет гораздо быстрее и проще (легко будет приобрести детали), в то время как для зарубежных аналогов их придется заказывать, а это займет больше времени (да и стоят они дороже).

Тепловые завесы

Купить тепловую завесу недорого в интернет-магазине МАКСЭЛЕКТРО

Тепловые завесы – это удлиненные вентиляторы, которые обеспечивают превращение холодного воздуха в горячий поток, предотвращают проникновение холодных потоков воздуха с улиц и позволяют сохранить тепло в помещении. Такое оборудование используется везде, где большое количество людей все время открывает и закрывает двери. Чаще всего данные устройства монтируются над окошками или дверными проемами.

Тепловые завесы имеют множество достоинств, которые позволяют использовать их в ресторанах, метрополитенах, магазинах, офисных центрах, промышленных цехах и т.д.:

• предотвращают попадание холодных или теплых потоков воздуха;
• поддерживают благоприятный микроклимат, не пересушивают воздух;
• помогают избежать попадания пыли, выхлопных или промышленных газов, насекомых;
• предотвращают процессы таяния в хранилищах с низкими температурами;
• исключают образование сквозняков;
• сохраняют тепло и энергоресурсы.

Самая популярная классификация тепловых завес – по типу энергоносителя:

Водяные тепловые завесы работают так, что функция нагревательного элемента выполняется водяным калорифером. Такие устройства часто устанавливают на коммерческих и промышленных объектах. Среди преимуществ данного оборудования можно выделить тихую работу, маленькие размеры, удобство транспортировки, легкий вес, долгий срок службы благодаря стойкости к появлению коррозии, экономия электроэнергии. Все это обуславливает высокую цену прибора.

Электрические тепловые завесы работают с воздухом, пропуская его через электронагреватель. Среди достоинств можно отметить маленький вес, легкий и быстрый монтаж. Также они абсолютно исключают взрыв или затопление.

Газовые тепловые завесы необходимы тогда, когда у Вас нет возможности установить первый или второй вид устройств. Главным преимуществом таких приборов является дешевизна потребляемой энергии. Также невозможно не заметить, что, применяя данные устройства, можно использовать разные виды газа.

Тепловые завесы можно приобрести на сайте интернет-магазина MAXELEKTRO. У нас продаются только высококачественные товары, которые прослужат Вам очень долгое время. Низкие цены позволят приобрести такие приборы абсолютно всем.

MAXELEKTRO предлагает своим покупателям приобрести тепловые завесы производителя Prorab. В комплект входят пульт, ДУ и коробка. Такие устройства помогут создать Вам по-настоящему комфортные условия в любое время года.

Источники:
10 самых распространенных ошибок при выборе тепловой завесы
Будьте внимательны, при покупке и монтаже. Статьи на «Эксперте Цен».
http://www.expertcen.ru/article/choice/5306.html
Тепловые завесы
Тепловые завесы в интернет — магазине Максэлектро.ру. Скидки. Гарантия. Доставка
http://maxelektro.ru/catalog/teplovye_zavesy/

smena-torg.ru

Запчасти для тепловых завес Тепломаш, Ballu, Тропик, Frico, Neoclima, Vectra и других марок

Тепловая завеса – это прибор создающий сплошной поток воздуха. Завеса устанавливается над дверями, воротами, форточками. По принципу работы напоминает тепловентилятор, но смысл этих приборов разный. Завеса предназначена для разграничения двух сред. Одна среда находится в помещении. Вторая среда – улица.

С улицы в помещение проникает – сквозняк,  пыль, отработанные газы, неприятные запахи, дым, теплый или холодный воздух. В помещении находится чистый подогретый или охлажденный воздух. Тепловая завеса создает плоский поток горячего или холодного воздуха, препятствующего проникновению уличного воздуха в помещение. Они создают некий воздушный «щит», позволяющий держать входную дверь открытой, при этом сохранять температуру в помещении.

О тепловых завесах можно много чего сказать и написать, но в рамках этой статьи мы рассмотрим из каких элементов состоит завеса.



Основными элементами любой тепловой завесы является:

– металлический или пластиковый корпус

– нагревательный элемент может быть электрический ТЭН, СТИЧ или водяной теплообменник

– электрический двигатель

– тангенциальный вентилятор (турбина)



 Рассмотрим каждый элемент по отдельности.



Корпус тепловой завесы может быть выполнен:

1) Из оцинкованного металла с порошковой окраской.                      Преимуществом оцинкованного метала является прежде всего его устойчивость к коррозии. Цинк принимает на себя большую часть окислительных реакций, сохраняя при этом основной металл. Тепловые завесы с корпусом из оцинкованного металла крайне долговечны.	2)Из матового или полированного нержавеющего металла(нержавейки) Корпуса из нержавеющей стали, благодаря содержанию хрома, отличаются высокой защитой от влаги. Тепловые завесы с таким корпусом предпочтительнее устанавливать в помещениях с повышенной влажностью(например: автомойках), однако нержавеющая сталь превышает по стоимости оцинкованную примерно на 25%.
3) Из пластика с металлическими вставками.	Корпуса из пластика, как правило, устанавливаются в помещениях с легкими условиями эксплуатации(магазины, офисы, галереи и др.) Пластиковые корпуса устанавливаются на модели сравнительно небольшого размера и с использованием нагревательных элементов малой мощности.



По сути корпус тепловой завесы это один из многих элементов – запчасть. Корпус могут повредить. К примеру могут повредить лицевую панель завесы. Но не стоит расстраиваться. Корпус тепловой завесы Вы всегда можете приобрести в нашей организации. Корпус для тепловой завесы изготавливает любой производитель. У нас Вы сможете его заказать позвонив по телефону 84993404913 или написав на электронную почту.





Нагревательные элементы.

В зависимости от типа электронагревателя, тепловые завесы разделяют электрические и водяные.

Электрические тепловые завесы – это устройства, в которых используется электрический нагреватель. Иными словами, вам ничего не потребуется кроме электроэнергии для работоспособности этой завесы. Достаточно лишь правильно установить ее, подключить в сеть, и устройство будет выполнять свое назначение.

Вышел из строя нагревательный элемент тепловой завесы и завеса не греет?

В тепловых завесах с электрическим нагревателем используются:

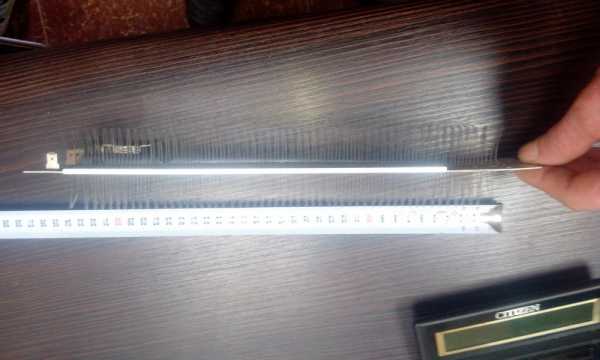

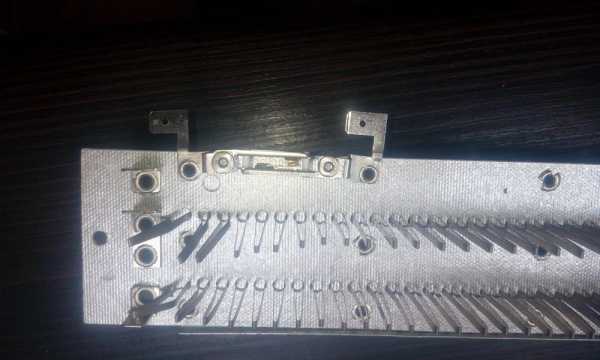

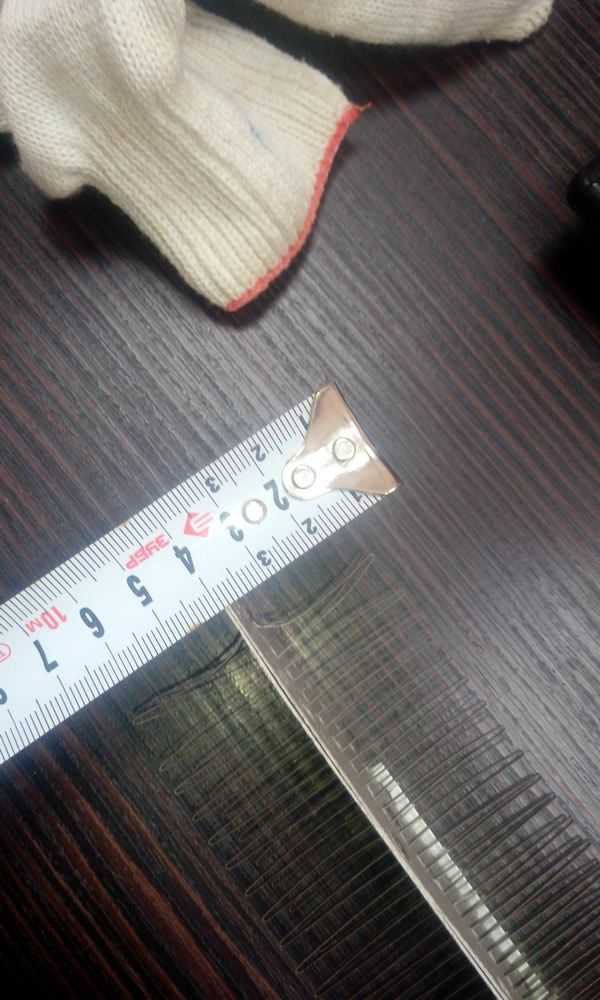

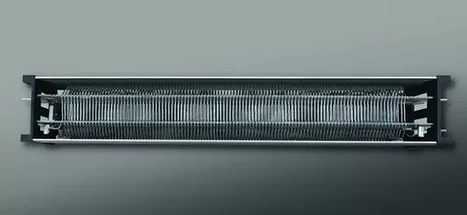

– СТИЧ СТИЧ – это нагреватели игольчатого типа. Основными их достоинствами является быстрота нагрева и равномерное распределение воздуха. СТИЧ элементы сравнительно дешевле ТЭНов при этом обладают значительно лучшими показателями по сравнению с ними.

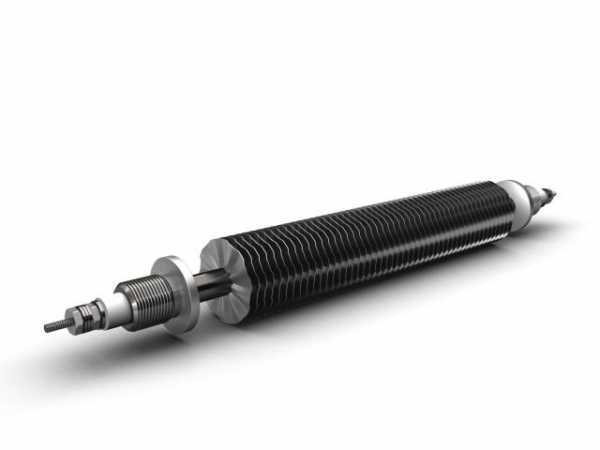

– оребренные ТЭН Оребренные ТЭН отличаются наличием ребристой поверхности нагревателя. Как правило, нагреватели с оребрением изготавливают из тонкослойного алюминия, который легко деформировать. Сложная конструкция увеличивает производительность нагревателя. Поврежденный нагреватель не подлежит ремонту и заменяется.

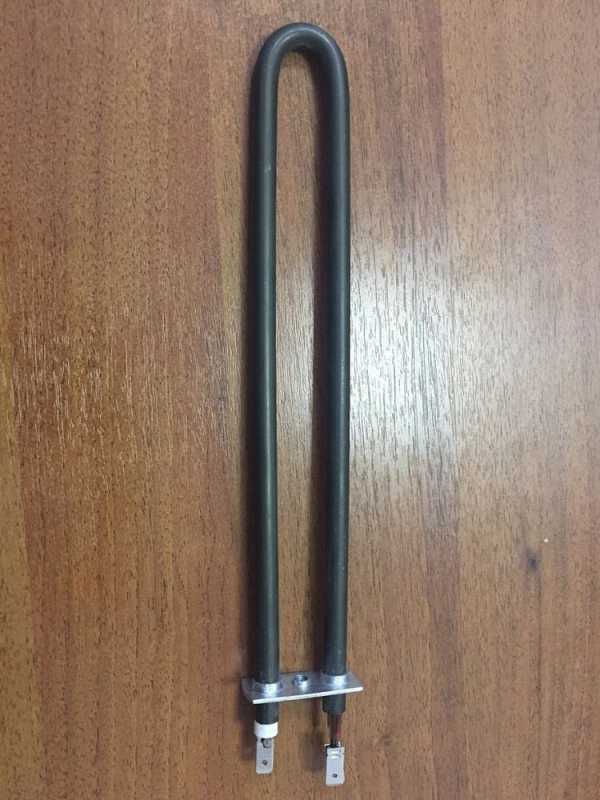

– гладкие ТЭН Главным преимуществом гладких ТЭН является простота производства. Нагреватель имеет простую конструкцию, при этом его трудно повредить. Однако простота сильно сказывается на эффективности данного вида.  ТЭН-резистор 8,5 51+100 Ом В тепловых завесах так же используются ТЭН-резисторы. Данное устройство необходимо для регулировки скорости вращения вентиляторов. Например, если тепловая завеса не включается на малых скоростях вращения, а исключительно на максимальной – это свидетельствует о неисправности ТЭН-резистора, т.к. при максимальной скорости сопротивление близко к нулю, тем самым данный резистор просто не используется.

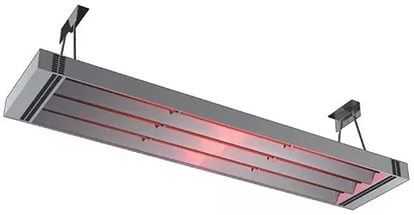

-инфракрасные нагревательные элементы   Инфракрасные нагревательные элементы разумно использовать в школах, садах галереях и т.д. Основное преимущество инфракрасного обогревателя – бесшумность работы. Инфракрасные тепловые завесы преимущественно устанавливают в помещениях, где наличие шума нежелательно или даже недопустимо. При этом, воздух не пересушивается, а из за отсутствия воздушного потока пыль не циркулирует по помещению, что делает использование данных завес еще более комфортным.

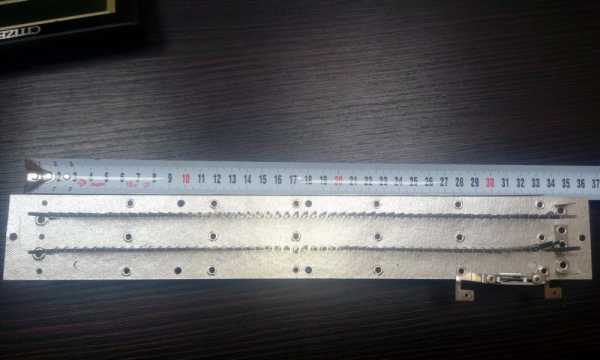

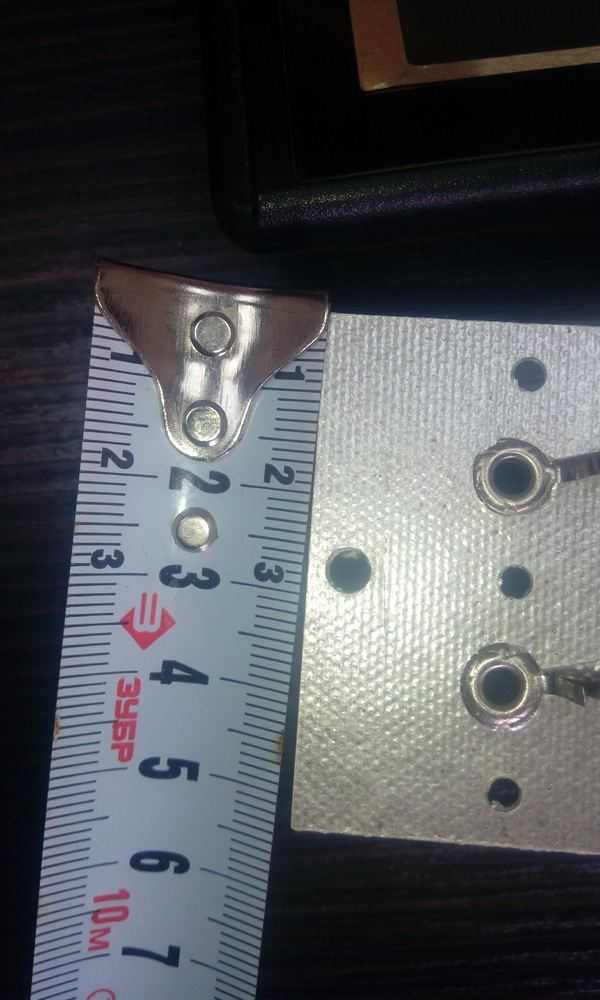

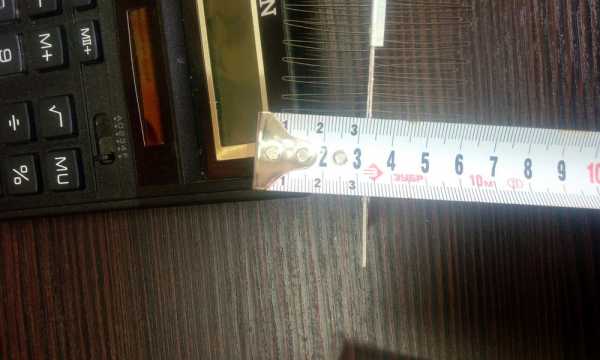

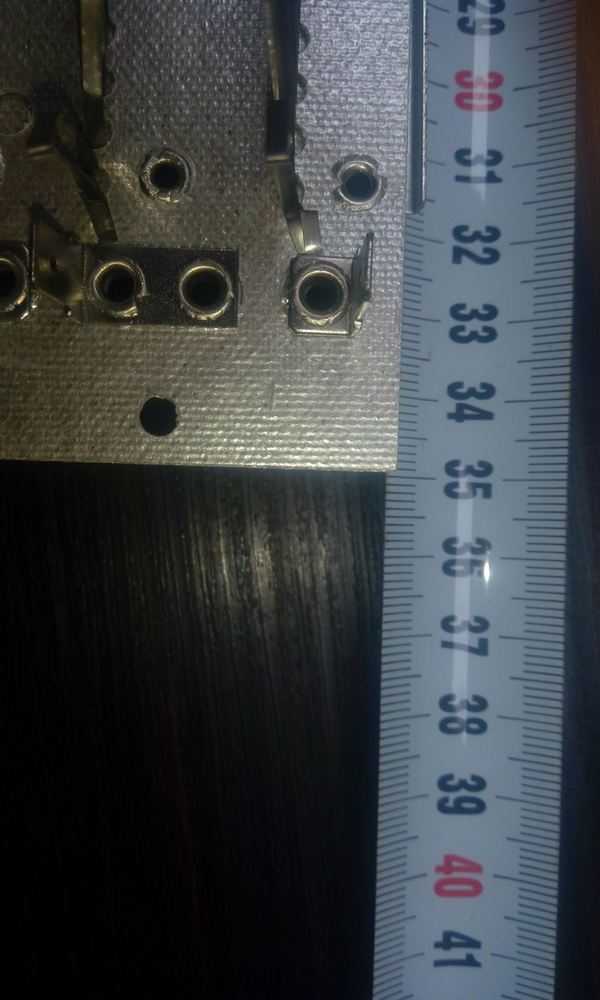

Стич элемент Нагревательный элемент тепловой завесы “Тропик”	Стич элемент Нагревательный элемент тепловой завесы “Тропик”

Стич элемент Нагревательный элемент тепловой завесы “Тропик”	Стич элемент Нагревательный элемент тепловой завесы “Тропик”

Стич элемент  Нагревательный элемент тепловой завесы “Тропик”	Стич элемент  Нагревательный элемент тепловой завесы “Тропик”	Стич элемент  Нагревательный элемент тепловой завесы “Тропик”

Устройства с электрическим нагревателем не имеют конструктивных особенностей. Практически каждый элемент тепловой завесы взаимозаменяем, и не потребует покупки новой тепловой завесы при выходе его из строя.

Как правило, все тепловые завесы известных брендов отличаются высокой долговечностью и прекрасным качеством, но техника не может работать бесперебойно и вечно.

Не работает завеса Тепломаш, BALLU, ТРОПИК, FRICO, RODA и т.д.?  – мы Вам поможем определить в чем проблема и что не работает. Наш специалист продиагностирует Вашу завесу и поможет её устранить.

Бренды тепловых завес:

Что же делать, если тепловая завеса вдруг вышла из строя?

Одной из наиболее частых проблем в работе завесы является то, что завеса попросту не включается. Причины, из-за которых произошел сбой, могут быть совершенно разными, начиная от обрыва провода заканчивая поломкой нагревателя.  К тому же, часто не выходит отключить тепловую завесу при помощи пульта, и она продолжает подавать нагретый воздух. Чаще всего, это связано с заклиниванием «пускателей».



Сломался пускатель, контактор у тепловой завесы.

Приобрести пускатели, канторы для тепловых завес вы можете обратившись по телефону 84993404913 или написать нам в комментариях к этой статье, а так же отправив заявку нам на электронную почту.  Так же Вы можете вызвать нашего специалиста.

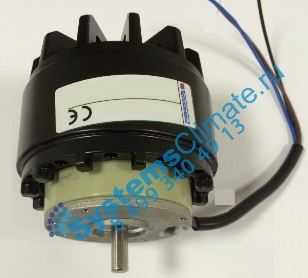

Сломался мотор электродвигатель тепловой завесы.

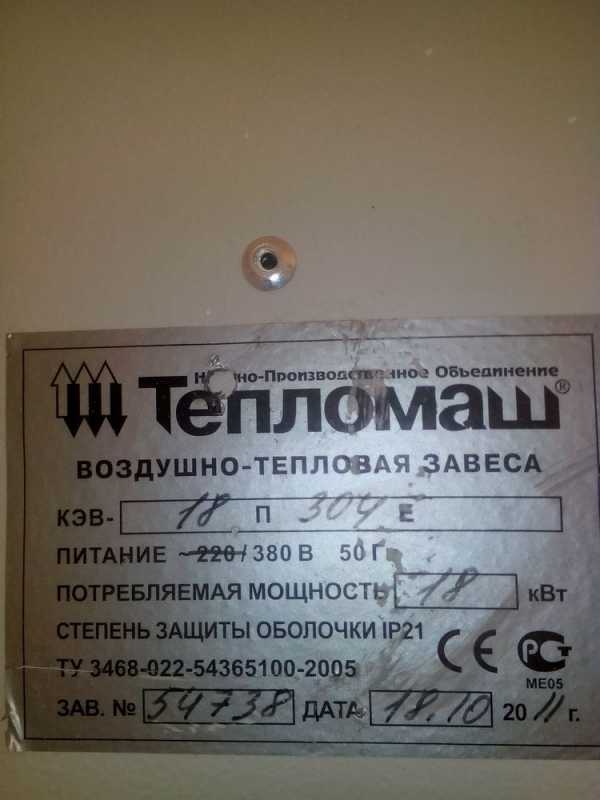

Например, через долгое время эксплуатации тепловой завесы «Тепломаш» вышел из строя ее электродвигатель. На нашем сайте вы найдете замену, а при необходимости, наши специалисты
 проведут качественную замену детали.

Электродвигатель для тепловой завесы «Тепломаш» https://systemsclimate.ru/shop/product…-teplomash

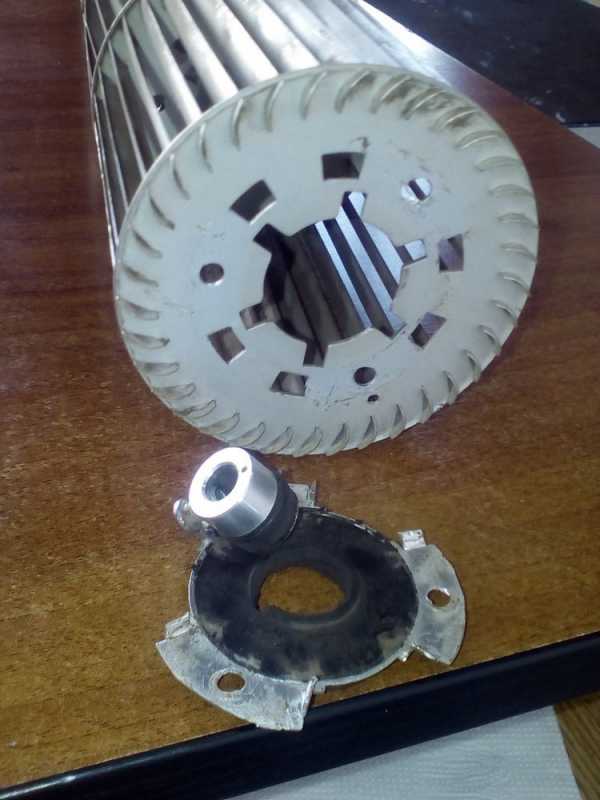

Сломалась турбина тангенциальный вентилятор у тепловой завесы.

Так же из строя может выти и вентилятор тепловой завесы. Вентилятор тепловой завесы так же является запчастью тепловой завесы и его можно заменить.

Тангенциальный вентилятор для тепловой завесы «Тепломаш» https://systemsclimate.ru/shop/product/koleso-rabochee-cf-100-778-8mm-punker-cw


В водяных завесах роль источника тепла выполняет – горячая вода. Установка такой завесы потребует больших усилий, однако тепловые характеристики не идут ни в какое сравнение с электрической. Водяная тепловая завеса значительно меньше потребляет электроэнергии, при этом мощность значительно выше.

Устройство водяной тепловой завесы немного отличается от электрической, однако принцип схож с ней.

Теплый воздух в водяной завесе подогревается проходя через оребренный водяной нагреватель. Движение воздуха создает тангенциальный вентилятор (турбина) тепловой водяной завесы приводимый в движение электродвигателем. Горячую воду для водяной тепловой завесы можно взять из системы отопления.

Вышел из строя радиатор, теплообменник, нагреватель водяной тепловой завесы.

Здесь стоит отметить что из строя может выйти водяной нагреватель тепловой завесы. Обычно теплообменник, радиатор размораживают или он лопается от гидроудара. Эту запчасть тепловой завесы можно так же заменить.





Что касается вентилятора и электромотора для водяной тепловой завесы то здесь тоже самое что и в случае с электрическими завесами.



Вышел из строя смесительный узел для тепловой завесы

К водяным завесам добавляется смесительный узел состоящий из насоса и трехходового клапана. Эти элементы так же периодически выходят из строя и требуют замены.

Смесительный узлы можно посмотреть здесь

https://systemsclimate.ru/shop/category/teplovie_zavesi/smesitelnye-uzly

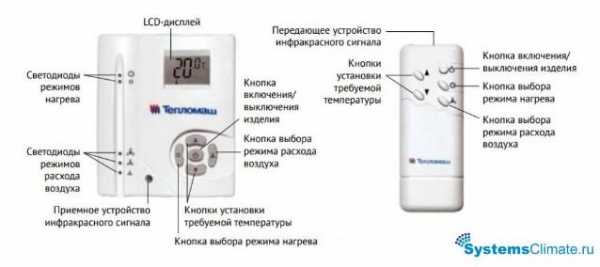

Не работает пульт управления для тепловой завесы?

Часто выходят из строя или теряются пульты управления тепловых завес. Их множество различных модификаций у каждого производителя. Часто происходит так, что завесу сняли с производства и пульт управления уже не выпускается. Мы в свою очередь берем заказы на подбор аналогичных пультов управления.

Вышел из строя подшипник в тепловой завесе?

Скрежет или повышенный шум в тепловой завесе – это зачастую связано с подшипниками тепловых завес. Подшипники для тепловых завес могут выходить из строя, хотя случается это крайне редко. Наша организация занимается заменой подшипников тепловых завес. Запрос на подшипник для тепловой завесы можно отправить нам на почту или позвонить по телефону.





Вышел из строя термостат тепловой завесы?

Если вы заметили, что ваша тепловая завеса не поддерживает постоянную температуру в помещении – это повод для того, чтобы проверить термостат. Данная деталь представляет собой своеобразный «пульт управления», благодаря которому температура остается фиксированной постоянное время. В случае, если этого сделать не удается, это повод заменить термостат. В нашей организации вы сможете найти термостаты к тепловым завесам любых известных брендов.

Вышел из строя регулятор скорости вращения вентилятора для тепловой завесы?

Регулятор скорости вращения вентилятора предназначен для управления скоростью воздушного потока. При увеличении скорости вращения, лопасти вентилятора начинают крутиться быстрее, тем самым вызывая более плотный поток воздуха. При выходе из строя регулятора, скорость вращения остается фиксированной независимо от положения регулятора. Если вы столкнулись с такой проблемой, регулятор необходимо заменить. Наши специалисты помогут подобрать вам подходящий регулятор под вашу тепловую завесу и в короткие сроки доставить его вам прямо домой

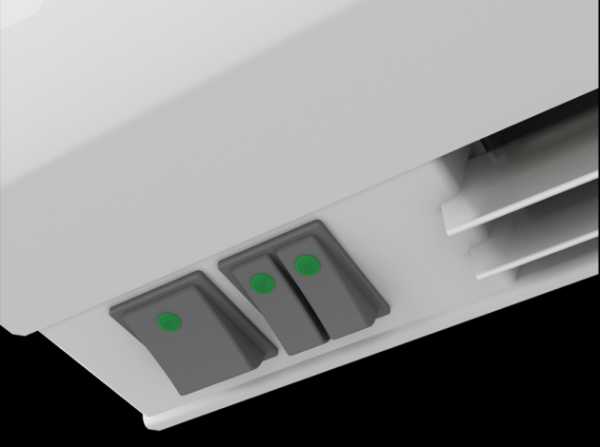

Вышла из строя кнопка включения/выключения ТЭНа для тепловой завесы?.

 Если вы столкнулись с тем, что ваша тепловая завеса исправно работает, из нее подается воздух, но он не нагревается – значит неисправность кроется в самом ТЭНе. И начать поиск проблемы следует с самого малого – кнопки включения. Как правило, кнопки включения/выключения имеют свой собственный ресурс работы, и при частом использовании попросту перестает работать. Заказать новую кнопку для вашей тепловой завесы вы можете в нашей организации и мы с радостью поможем вам при выборе данной запчасти.

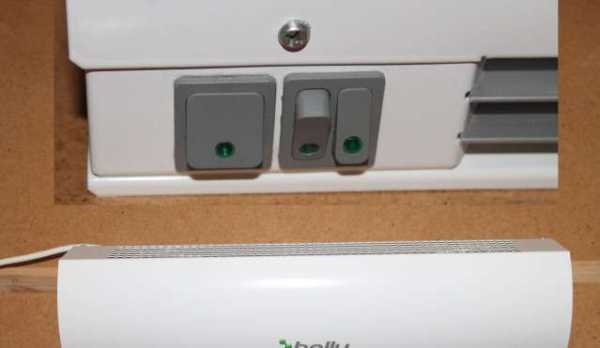

Вышла из строя кнопка включения тепловой завесы?

Пожалуй самая распространенная проблема – тепловая завеса попросту не включается. Причин для этого может быть очень много, но как правило наиболее вероятная – вышла из строя кнопка включения завесы. При этом, тепловая завеса технически исправна и продолжит работать после замены поврежденной запчасти. Наши специалисты легко произведут качественный ремонт тепловой завесы, а мы поможем подобрать вам необходимую кнопку для вашей модели.



Вышел из строя датчик температуры?

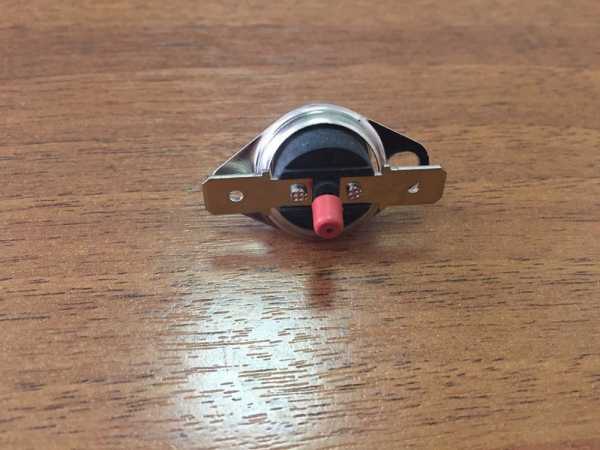

В тепловой завесе используются датчики температуры нагрева ТЭНов на 120 градусов. При достижении которой ТЭН должен отключить и не перегореть.
Датчик выпускается с кнопкой. Смотрите фото.

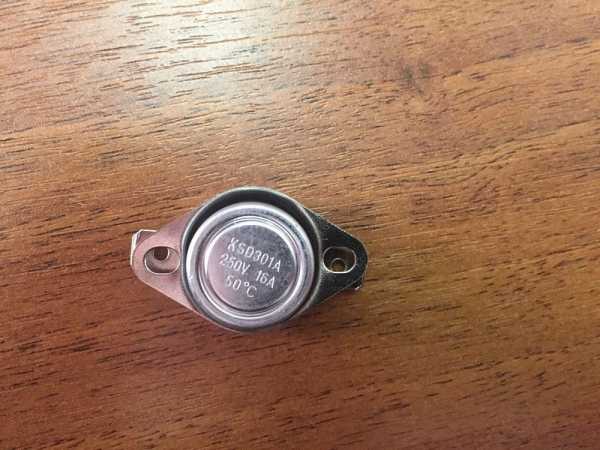

Второй датчик температуры продува расчитан на 50 градусов – используется для определения остывания ТЭНов.

Так же в завесе используется датчик скорости вращения вентилятора.

Используемые датчики в завесах так же могут выйти из строя из-за своей недолговечности. Расчетный срок службы датчиков порядка 5 лет.

Подводя итог, можно сказать, что  приобретая водяную тепловую завесу, вы можете быть уверены, что большое количество деталей возможно заменить даже по истечению гарантийного срока, при этом не потратив больших денег и усилий. Направив нам запрос мы можем подобрать интересующую вас запчасти (корпус завесы, жалюзи, турбины, электродвигатели). Сообщите нашему менеджеру, какая деталь вам нужна и мы произведем качественный подбор оригинальной детали или ее аналога.

systemsclimate.ru

10 самых распространенных ошибок при выборе тепловой завесы — 12280 просмотров

В эпоху, когда энергия является одним из наиболее важных вопросов, воздушно-тепловые завесы становятся бесценным инструментом ее сохранения. Это энергосберегающее оборудование, препятствующее проникновению холодного воздуха в помещения через дверные или оконные проемы, устойчиво востребовано на протяжении многих лет. Причиной такой популярности является эффективная и удобная работа такой техники, альтернативы для которой попросту не существует.

Рассмотрим основные преимущества и недостатки тепловых завес, а также наиболее распространенные ошибки при покупке и подключении.

Ошибка 1: Покупка тепловой завесы недостаточной производительности («прокачки») может стать пустой тратой денег и времени: поток холодного воздуха будет проникать в помещение через нижнюю часть проема. В итоге внутри будет по-прежнему холодно или температурный режим будет нестабильным (тепловые потери могут достигать 70%).

Важным моментом является понимание того, что защитные свойства тепловых завес определяются скоростью воздушного потока (зависящей от производительности), а не температурой (которая зависит от мощности). При этом скорость к низу проема постепенно падает (у пола она может быть в 2-3 раза меньшей, чем на самом выходе из аппарата).

Именно по этой причине не следует выбирать маломощные модели: даже при их достаточно большой ширине все равно останется зазор для проникновения холода снизу. Сделать исключение (выбрать производительность менее 300м3/час) можно лишь для помещений с тамбуром (двойными дверями), образующими дополнительную преграду.

Для достижения наибольшей эффективности и снижения расхода электроэнергии можно прислушаться к следующим рекомендациям соотношения высоты проема и производительности:

• до 1,5 м – 300-400 м3/час,
• до 2,0 м – 500-650 м3/час,
• до 2,5 м – 700-950 м3/час,
• от 3,5 – от 1200 м3/час.

В особенно ветреных районах следует сделать некоторый запас производительности, для того, чтобы воздушный поток смог удерживать порывы ветра (в среднем у наружных дверей поток должен двигаться со скоростью 8 м/сек, у технологических проемов и ворот с 25 м/сек). В этом случае специалисты рекомендуют предпочесть модели с подогревом воздуха.

Ошибка 2: Неправильно подобранная длина тепловой завесы может привести к тому, что воздушный поток будет слишком узким (холод сможет проникнуть с левой и справой сторон проема).

Фото: www.sk-tricolor.ru

В идеале для создания надежного барьера длина тепловой завесы должна быть равной или чуть шире проема, но допускается и на 5% меньше, так как воздушный поток имеет клинообразную форму.

Выпускаемые сегодня завесы могут быть 0,8-2-метровой длины. Если требуется перекрыть поток холодного воздуха в проемах более 2-х метров, тогда несколько аппаратов устанавливают в ряд, торцами друг к другу (на расстоянии не более 50 мм). В этом случае стоит обратить внимание на конструкцию блоков (удобство стыковки).

Ошибка 3: Невнимательность при выборе конструкции может обернуться образованием воздушных «провалов», значительно снижающих защитные свойства воздушного потока и создающих неравномерный обдув нагревательных элементов (что приводит к их поломке).

Стоит отказаться от конструкций с несколькими турбинами. Дело в том, что турбина – это самый важный элемент тепловой завесы, который собственно и создает воздушный поток. Самые оптимальные условия создают тепловые завесы с турбиной, расположенной по всей длине (при этом приводящий ее в действие двигатель располагается сбоку). Однако некоторые производители, пытаясь снизить себестоимость, упрощают конструкцию, устанавливая вместо одной большой две небольшие турбины по краям. Двигатель в этом случае располагается по центру завесы, именно это и является причиной образования «провала» в воздушном потоке и неравномерности прогрева.

Ошибка 4: Неправильный выбор места установки тепловой завесы (не там где нужно, а там где есть возможность) снижает эффективность работы и приводит к быстрому износу подшипников вентилятора, и как следствие, к поломке.

Фото: www.frico.se

Стоит отметить, что сторона установки особого значения не имеет: воздушные завесы, установленные и с теплой, и с холодной стороны, работают одинаково эффективно.

Различают горизонтальные завесы (устанавливаемые сверху открытых проемов), вертикальные завесы (с левой или с правой стороны) и устройства, создающие поток воздуха, направленный снизу вверх (используется для защиты больших 5-8-метровых проемов и устанавливается в специальный накал на полу).

Вертикальные боковые модели эксперты рекомендуют выбирать в случае, когда ширина проема значительно больше его высоты. Такие завесы позволяют снизить стоимость оборудования (приобретение одной высокопроизводительной вертикальной завесы обойдется дешевле, нежели нескольких менее производительных горизонтальных устройств). Тем более что требования к длине вертикальных завес несколько иные: их длина может составлять 75-80% от высоты проема.

Нельзя устанавливать завесы в положении, для которого они предназначены, это приводит к быстрому износу подшипников вентилятора. Если нет возможности закрепить завесу непосредственно на стене, балке или потолке, используются специальные рамы. Для устойчивости работы следует отрегулировать и направление воздушного потока (допускается наклон в 5-10° в сторону улицы). В современных моделях функцию изменения направления выполняют встроенные жалюзи.

Ошибка 5: Несоответствие сечения провода при монтаже тепловой завесы может стать причиной работы в нехарактерном электрическом режиме, а также привести к чрезмерному нагреву, что опасно для изоляции и контактных соединений (может возникнуть пожар и взрыв).

Несоответствие сечения провода мощности тепловой завесы является наиболее частой ошибкой. Следует учитывать, что такое оборудование работают безостановочно длительное время, а значит, нужно выбирать провод большего сечения (на 30-50%), чем рекомендуется для выбранной мощности.

Стоит помнить и о заземлении, обеспечивающем отвод тока при коротких замыканиях и в иных ситуациях.

Ошибка 6: Неправильное крепление тепловых завес может привести к возникновению вибраций, шума, и как следствие к поломкам.

Конечно, лучшим вариантом при монтаже станет использование специальных крепежных деталей. Однако их можно подобрать и индивидуально. Главное учитывать вес завесы и материал поверхности. Как правило, тепловые завесы, как при горизонтальной, так и при вертикальной установке навешиваются за отверстия в задней стенке корпуса. При этом навешивание можно производить на крепеж или кронштейны, вмонтированные непосредственно в стену. К потолку или к несущей конструкции завесы крепятся с помощью резьбовых штанг, пустотелых цилиндрических штанг или при помощи кронштейнов, входящих в комплект поставки.

Следует учитывать и материал поверхности, на которую крепится завеса. Например, при установке тепловых завес на несущих плитах, возможно, потребуется использование дюбеля с фланцем и удлиненной не распорной частью.

Возникший шум и вибрацию можно устранить усилением креплений.

Ошибка 7: Не соблюдение горизонтальности при монтаже создает неравномерную нагрузку на подшипники, и они могут выйти из строя.

Ось системы при установке тепловых завес любого типа должна располагаться в строго горизонтальном положении. Смещение оси приводит к неправильному (неравномерному) распределению нагрузки на подшипники, что приводит к их поломке.

Чтобы воздух мог циркулировать беспрепятственно, необходимо сделать зазоры сверху и с боков завесы.

Ошибка 8: Установка датчика температуры прямо под завесой станет причиной его постоянного выключения.

Если установить датчик температуры непосредственно под тепловой завесой, то из-за небольшой разницы температур он будет постоянно выключаться. В идеале температурные датчики устанавливают внутри и снаружи помещения. При этом термостаты рекомендуется устанавливать в области ворот, желательно в местах, где они будут фиксировать изменение температуры с наибольшей точностью.

Ошибка 9: Отсутствие регулирования и управления могут стать причинами неэффективной и неэкономичной работы тепловой завесы.

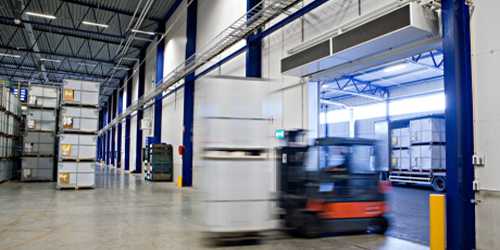

Фото: www.frico.co.uk

Особенно это актуально для больших проемов. Простейшие автоматические устройства (например, датчики открытия ворот/дверей, температурные датчики, переключатели скорости) и блоки управления значительно сокращают эксплуатационные расходы воздушных завес (например, работает один вентилятор вместо двух, или завеса включается только при открытии ворот, при действии ветра усиливается скорость потока, меняется положение жалюзи и т.д.). Наиболее удобен при этом выносной или дистанционный пульт управления.

Говоря об экономии, следует остановиться и на выборе способа нагрева (бывает электрическим или водяным). Если позволяет инфраструктура, то лучше остановить выбор на водяной тепловой завесе, для чего придется сделать отвод от системы центрального отопления, для более эффективной работы подключить насос, а также установить фильтр, предотвращающий появление засоров в нагревательных элементах.

Важным моментом является и загрязнение фильтров. Это значительно снижает эффективность работы воздушной завесы. Индикация состояния или встроенный таймер, предупреждающий о том, что пришло время очистки фильтра лишними не будут.

Стоит отметить, что относительно высокая стоимость тепловых завес с различными системами регулирования и более сложным управлением окупается в короткие сроки.

Ошибка 10: Неправильная эксплуатация (в частности неправильно выбранный температурный режим) может стать причиной поломки деталей конструкции (переключателей, электронных плат, вентилятора, турбин, решеток и других деталей).

Общими рекомендациями по выбору температуры являются: 50°C для наружных дверей, 70°C для наружных проемов и ворот. Термическая перегрузка системы приводит к расплавлению переключателей и решеток, сгоранию электронных плат и турбин, остановке вентилятора. Следует придерживаться указанных производителем правил эксплуатации.

Важно также проводить техническое обслуживание (ТО) тепловых завес. Периодичность будет зависеть от среды, в которой они функционируют. Чем более пыльный воздух, тем потребуется больше внимания. Большинство производителей рекомендует проводить ТО (внешний осмотр, проверку целостности блока, прочности крепления, корректности работы пульта управления, диагностику электропитания, очистку воздушных фильтров, корпуса и жалюзи, смазку подшипниковой группы) не реже одного раза в 4 месяца.

При правильной эксплуатации тепловые завесы из строя выходят довольно редко. Но полностью, конечно, такая возможность не исключается. Поэтому, выбирая производителя, стоит учесть, что при поломке российской модели отремонтировать ее можно будет гораздо быстрее и проще (легко будет приобрести детали), в то время как для зарубежных аналогов их придется заказывать, а это займет больше времени (да и стоят они дороже).

www.expertcen.ru

Электрические тепловые завесы / Systemsclimate.ru

К сожалению, по вашему запросу ничего не найдено. Пожалуйста, убедитесь, что запрос введен корректно или переформулируйте его.

Пожалуйста, введите более двух символов

Все результаты поиска

systemsclimate.ru

Водяные тепловые завесы / Systemsclimate.ru

К сожалению, по вашему запросу ничего не найдено. Пожалуйста, убедитесь, что запрос введен корректно или переформулируйте его.

Пожалуйста, введите более двух символов

Все результаты поиска

systemsclimate.ru

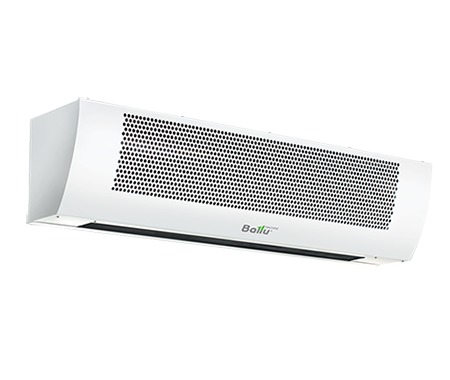

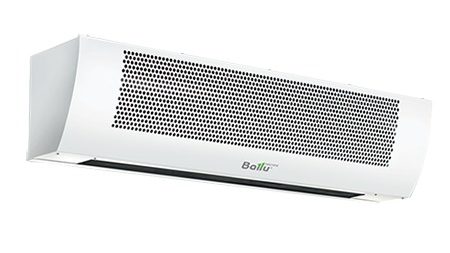

Воздушно-тепловая завеса

Воздушно-тепловая завеса с автоматикой предназначена для создания воздушного барьера на пути проникновения холодного или горячего внешнего воздуха в помещение, а также для предотвращения попадания в здание насекомых, газов, пыли и препятствия появления сквозняков. Автоматика в завесе делает работу прибора более надежной и безопасной, облегчая процесс эксплуатации, а также обеспечивает автоматический контроль включения-выключения завес на основании показания температурных датчиков.

Воздушно-тепловая завеса с автоматикой состоит из вентилятора, нагревательного элемента (электрического ТЭНа или водяного теплообменника) и самой автоматики, которая управляет не только интенсивностью воздушного потока, но и температурой струи воздуха вкупе с термостатом для отключения при перегреве. Управление воздушно-тепловыми завесами осуществляется с помощью проводных пультов дистанционного управления, которыми оснащены практически все модели тепловых завес.
Во всех воздушно-тепловых завесах предусмотрен режим продува, без включения нагревательного элемента.

Воздушно-тепловые завесы с автоматикой являются достаточно надёжными устройствами, нагревательные элементы которых будут автоматически отключаться, если температура воздуха в помещении достигла уровня, заданного термостатом, а также в случае, когда возникает вероятность перегрева устройства.
При этом, во время отключения теплообменника, двигатель устройства продолжает работать и при снижении температуры, и когда остынет нагревательный элемент, завеса продолжит работу. Именно поэтому можно с уверенность сказать, что такие устройства являются полностью автоматическими.

Воздушно-тепловые завесы с автоматикой предусматривают возможность как вертикального, так и горизонтального монтажа. Для Получения более подробной информации по системам отопления и обогрева, обращайтесь к  специалистам нашей компании по тел. (495) 960-82-03; (495) 789-86-03 или через обратную связь, которые сориентируют Вас в выборе и произведут необходимые расчёты.

airfull.ru
