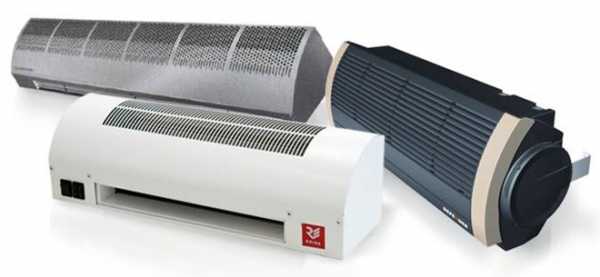

Классификация тепловых завес

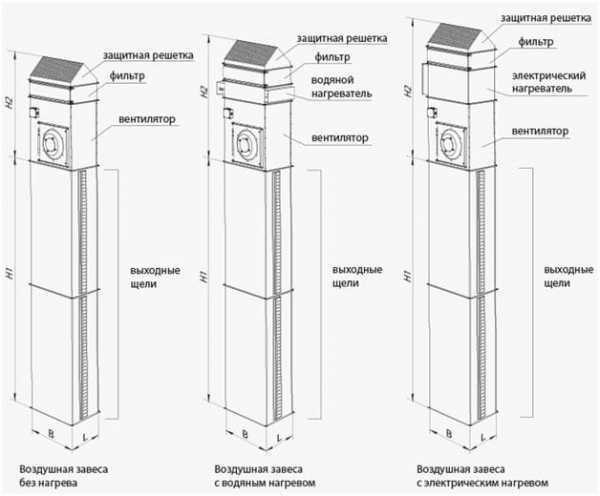

По месту установки воздушные тепловые завесы классифицируются на вертикальные, горизонтальные и потолочные. Вертикальные тепловые завесы имеют левое и правое исполнение и устанавливаются сбоку от дверного проема (с одной или с обеих сторон), а горизонтальные, являющиеся наиболее распространенным видом тепловых завес, — непосредственно над проемом.

Каждый вид тепловых завес рассчитан на конкретный способ установки и монтажа, поэтому горизонтальные, к примеру, непригодны для монтажа сбоку проемов, так как у них подшипники вала двигателя вентилятора не рассчитаны на неравномерную нагрузку. Если в помещении есть подвесной потолок, то наиболее оптимальным вариантом являются потолочные воздушные завесы, используемые, чаще всего, в офисных и торговых помещениях. Потолочные тепловые завесы встраиваются в подвесной потолок и легко вписываются в дизайн помещений.

По типу используемого нагревательного элемента различают водяные тепловые завесы и завесы с электрическим источником тепла. Водяные тепловые завесы предназначены для объектов, оснащенных системой водяного отопления, так как в этих завесах в качестве теплоносителя используется горячая вода. В тепловых завесах данного типа обеспечивается слив воды на случай отключения горячей воды, а сам теплоноситель подается и отводится в теплообменник через патрубки.

Водяные завесы сложнее в монтаже по сравнению с электрическими тепловыми завесами. С другой стороны, водяные тепловые завесы экономичнее, чем электрические, при их использовании эксплуатационные расходы существенно ниже. Кроме того, водяные тепловые завесы могут буть установлены на объектах, где недостаточно свободных электрических мощностей, и, при этом, есть резерв по горячей воде.

Тепловые завесы с электрическим источником тепла отличаются простотой монтажа, но имеют высокое потребление электроэнергии. Эти тепловые завесы, в свою очередь, делятся на завесы со спиральным, ленточным и трубчатым электрическим нагревателем (ТЭНом). В низконапорных тепловых завесах используются спиральные элементы, а ленточными нагревателями нередко оснащаются тепловые завесы, изготовленные из пластика. Для подавляющего большинства завес характерно применение трубчатых электрических нагревателей (ТЭН-ов). Длина и мощность этих нагревателей выбирается с тем расчетом, чтобы температура их поверхностей была не выше +400 С.

Тепловые завесы с электрическим источником тепла оснащены системой защиты от перегрева: если вышел из строя вентилятор, происходит аварийное отключение ТЭН-ов. Вентилятор тепловых завес продолжает работать до тех пор, пока не произойдет снятие остаточного тепла с нагревателей после выключения завесы, что также обеспечивает защиту от перегрева.

Тепловые завесы имеют выключатели для нагревательного элемента и вентилятора, а регулировать расход воздуха позволяет переключение частоты вращения вентилятора с помощью пульта. В летнее время, если отключить нагреватели, завесы могут использоваться для защиты помещения от пыли, дыма и насекомых, сохранять в помещении прохладу от кондиционера. Пульты, посредством которых управляются воздушно-тепловые завесы, бывают встроенными или выносными. Встроенным пультом, как правило, оснащены воздушные завесы для стандартных дверных и оконных проемов, а для управления промышленными завесами предназначены выносные пульты.

Для отключения воздухонагревателя по достижении оптимальной температуры в помещении используется не только пульт, но и установленный термостат. В ангарах, складах и промышленных цехах управление тепловой завесой осуществляется посредством специального концевого выключателя, который включает тепловую завесу только при открывании ворот, что позволяет не использовать ее в закрытом помещении.

Сфера применения воздушных завес

Воздушные завесы предназначены для торговых, офисных, общественных, складских и производственных объектов. Промышленные завесы рассчитаны за защиту больших проемов (4-5 метров) и отличаются высокой производительностью по воздуху. Это мощные промышленные завесы с расходом воздуха от 3500 до 5000 куб.м/час и более на метр длины, устанавливаемые над воротами крупных предприятий, больших ангаров и железнодорожных депо. Полупромышленные и промышленные завесы предназначены для защиты проемов рынков, стадионов и других объектов, где установка мало- и средненапорных тепловых завес нецелесообразна.

Воздушно-тепловые завесы нашли свое применение в обустройстве супермаркетов и магазинов, так как установка завес позволяет держать дверь магазина открытой и при этом не остужать торговые залы. В летнее время можно использовать «холодную» воздушную завесу, препятствующую попаданию горячего воздуха извне и поддерживающую температурный баланс в кондиционируемом торговом помещении. В отличие от магазинов, торговля из палатки или ларька осуществляется через открытое окно, что в зимнее время чревато постоянной утечкой тепла. Тепловая завеса позволяет продавцам ларьков, а также работникам авиа- и железнодорожных касс, осуществлять торговлю в любой сезон года без риска для собственного здоровья. В этом случае вполне достаточным будет установить завесы с производительностью 300-500 куб.м./час на метр длины.

Тепловые завесы взяли на вооружение и пункты общественного питания, так как постоянно открывающаяся дверь образует сквозняки и понижение температуры внутреннего воздуха. Оснащение входных дверей кафе и ресторанов тепловыми завесами повышает комфорт для посетителей и, как следствие, увеличивает посещаемость заведения. Обеспечение оптимального температурного баланса в помещениях необходимо не только для людей, но и для сохранности грузов и товаров. Для хранения продовольственных товаров требуется низкая температура, а для смазочных материалов или техники – нормальная комнатная температура. В одном складском помещении было бы очень проблематично хранить разнородную продукцию, если бы не воздушные завесы, благодаря которым можно создать на одной площади зоны разной температуры. В частности, в зоне хранения продуктов можно установить «холодные» воздушные завесы, предотвращающие проникновение теплого воздуха.

Воздушные завесы (тепловые и «холодные») сегодня выпускает большое количество производителей во всем мире, предлагая как бытовые тепловые завесы, так и промышленные завесы для организации производства и защиты ангаров и складов от теплопотерь. Особое внимание уделяется дизайну тепловых завес, предназначенных для установки в торговых, офисных и общественных местах, а некоторые компании взяли ориентир на изготовление тепловых завес из пластика, что уменьшает их вес и улучшает внешний вид. Вопросы энергосбережения не утратили своей актуальности даже после появления новейших теплосберегающих конструкций и стройматериалов, а это означает, что воздушные завесы всегда будут иметь своего потребителя.

www.vusnet.ru

Правильный подбор, ремонт и монтаж тепловых завес

Что такое воздушные тепловые завесы и какие виды завес бывают мы уже разобрали (см. статью Тепловые завесы), настало время уделить внимание практической стороне вопроса. Узнаем как вернее подобрать воздушные завесы, их монтаж и конечно же особенности эксплуатации тепловых завес. И так, начнем…

Содержание статьи:

Подбор тепловых воздушных завес

К подбору воздушной завесы нужно отнестись очень внимательно, ведь цены на различные типы завес разнятся, а все мы естественно хотим сэкономить.Для упрощения подбора тепловой завесы можно применять зависимости: Для дверных и оконных проемов длиной менее 2 м производительность завесы берем 1200 кубических метров на метр длины. Для  завес длиной 1,5 м производительность будет больше 1800 м3/час, длиной 2 м– 2200 м3/час.  Если дверной проем 3-3,5 м нужна производительность завесы 1800 – 2200 м3/час на 1м длины. Подбор воздушных тепловых завес  происходит с учетом таких признаков:

1. Правильный подбор размера воздушных завес. Сейчас на рынке очень большой выбор тепловых завес. Говоря о подборе размера имеется ввиду длина воздушной завесы. Можно найти завесы длиной от 0,6 до 2 м. При подборе завесы необходимо учесть такой нюанс: длина воздушной завесы должна соответствовать ширине проема или же несколько больше . Если у вас проем больше 2 м, тогда поставьте вплотную несколько тепловых воздушных завес.
2. Наверное, самым важным параметром, при выборе воздушной тепловой завесы, считается её производительность. Расход воздуха влияет  на скорость потока воздуха, высоту монтажа воздушной завесы  и даже на конструкцию сопла. Именно от производительности  по воздуху зависит цена на воздушную завесу. И если не хотите потратится лучше сделать предварительный расчет производительности тепловой завесы.

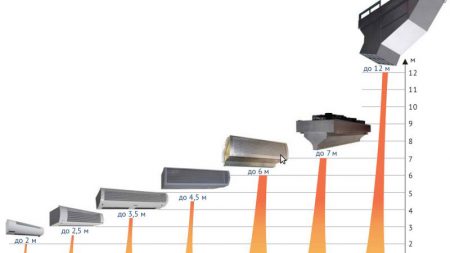

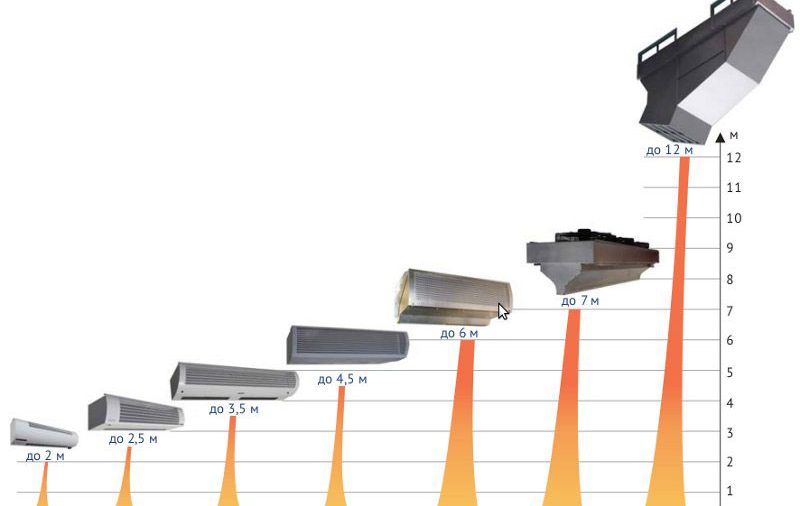

3. Высота монтажа тепловых воздушных завес указывается производителем и зависит от производительности тепловой завесы.  Чем меньше производительность , тем ниже высота монтажа. Это очень важный вопрос ведь воздушные завесы с большей производительностью стоят дороже, но не нужно экономить, ведь если поставить дешевую завесу с меньшей производительностью воздушные массы просто не будут доходить до пола. Единственным возможным случаем здесь может быть монтаж двух воздушных завес меньшей мощности и  двойных дверей или же монтаж вертикальных воздушных завес. Что и наблюдается в большинстве супермаркетов страны.


4. Мощность воздушной тепловой завесы. Она не влияет на цену завесы, но при подбое играет свою роль. Для проведения расчета мощности воздушных завес специалисты советуют принимать 1кВт мощности на 10 м2 с высотой потолков 2,8-3,0 м, если воздушная завеса будет исполнять функцию обогрева, если же нет, тогда возможно брать минимальное значение мощности, что значительно уменьшит расходы на эксплуатацию воздушной завесы.

6. Тип нагревателя воздушной тепловой завесы. С предыдущей статьи известно, что по способу нагрева воздушные тепловые завесы бывают электрические и водяные. Так как электрические более популярны рассмотрим нагреватели электрических воздушных завес. Нагревательным элементом может выступать ТЭН  или спираль (спирально свитая металлическая проволока). Спираль имеет большой изъян – значительную температуру нагрева, что в свою очередь приведет к сжиганию кислорода. Этот изъян уменьшает срок службы тепловой завесы, поэтому предпочтение отдается ТЭНу.  ТЭН значительно дороже спирали, но и более надежнее.  На выходе из тепловой завесы мы никогда не получим горячий воздух, только теплый, это обеспечивается большой скоростью обдува. ТЭНовые тепловые завесы более долговечны и надежны, поэтому и  применяются на протяжении уже многих лет.
7. Тип установки воздушных тепловых завес. Перед выбором воздушной завесы, необходимо определится со способом её монтажа, это может быть как вертикальный монтаж так и горизонтальный, и уже от этого будет зависеть подбор производительности и размер.

Управление воздушными завесами

Тепловая завеса оснащена двумя переключателями: один включает нагревательный элемент, второй – вентилятор. Управление воздушной завесой совершается пультом управления, который может быть встроенным и выносным. Встроенный пульт применяется только в небольших завесах, в промышленных воздушных завесах используют выносной пульт. Он хорош тем, что его можно расположить в произвольном подходящем месте.

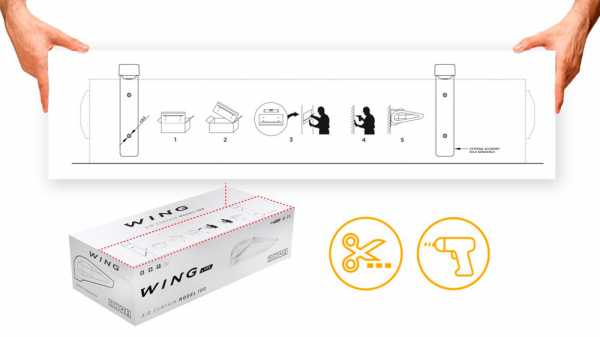

Монтаж воздушной тепловой завесы

Говоря о монтаже, нужно учитывать способ монтажа (горизонтально, вертикально) и тип нагрева воздушной тепловой завесы о котором мы говорили в статье о воздушных завесах (электрический и водяной).  Монтировать тепловую нужно как возможно близко к проему. Перед началом монтажа необходимо изучить всю документацию, прилагаемую к воздушной завесе.

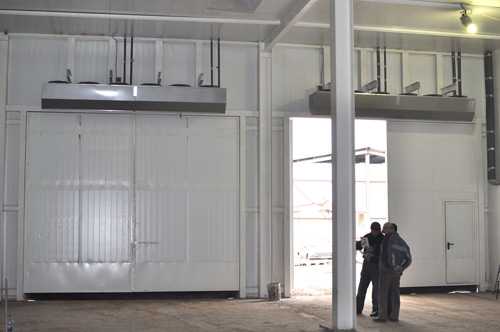

Монтаж горизонтальных воздушно-тепловых завес

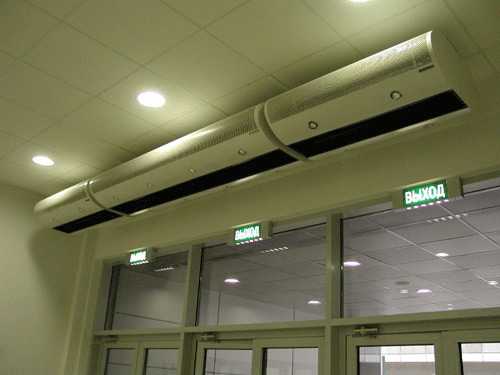

Самым распространенным до сих пор является горизонтальный монтаж тепловой завесы. После правильного подбора воздушной завесы, уже имеется высота её монтажа. Поэтому необходимо как можно точнее монтировать завесу, согласно правилам.  Процесс монтажа состоит из таких этапов:1. На стену наносится разметка 2. Высверлить отверстия под крепления. Завесы крепятся на монтажные скобы с расстоянием между ними примерно 600 мм.  3. Приставляется завеса, и сравнивается попадают ли монтажные винты в пазы скоб. 4. Затягиваются монтажные винты , устанавливаются граверы и шайбы 5. Расстояние от верхней панели тепловой завесы до потолка обязано быть больше 10 см. 6. Делается осмотр и проверка крепления

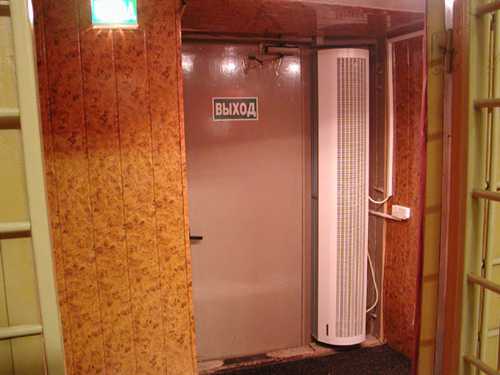

Монтаж вертикальных воздушных тепловых завес

Установка воздушной завесы при вертикальном монтаже производится с одной из сторон или с двух сторон проема. Расстояние от стен необходимо принимать не меньше 0,3 м. Минимальное расстояние от пола 15 см.  Сам процесс монтажа практически одинаков для вертикальных и горизонтальных воздушных завес.  Используются крепления, которые монтируются на болты. Затем на крепления монтируется завеса.

Монтаж электрической воздушной тепловой завесы

Подключить электрическую тепловую завесу намного проще чем водяную. Главным условием будет наличие отдельной линии электропитания. Профессионалы рекомендуют и обеспечить резервную линию, так как кабель будет испытывать длительные большие нагрузки. Обязательно должно быть заземление корпуса завеса и всех электрических элементов. Установка блока УЗО тоже не помешает.  При выполнении работ не обходимо учитывать требования нормативных документов по монтаже электрооборудования. Все соединение электрической сети необходимо изолировать.

Монтаж водяной тепловой завесы

Монтаж водяной завесы считается более сложным по сравнению с электрической. Напомним, что водяная тепловая завеса это агрегат, нагревательным элементом которого служит водяной теплообменник. Такие завесы подключают к центральному отоплению или к сети горячего водоснабжения. Подключение к источнику тепла производится с помощью специальных приспособлений. Очень большую роль играет правильность присоединения. Если предусмотрено подключение к центральному отоплению, то необходимо монтировать в систему фильтр, который обеспечит необходимое качество теплоносителя. И конечно же все трубы необходимо утеплить.

Заключение

Процесс монтажа тепловых завес очень сложный и громоздкий поэтому советуем обратится к мастерам, которые знают свое дело.

Читайте также:

airducts.ru

Расчет тепловых завес по мощность и скорости

На сегодняшний день достаточно широко распространено использование тепловых завес. Данное устройство необходимо для того, чтобы защищать помещения от холодного воздуха, проникающего внутрь через проемы двери и окон. Оно позволяет зонировать микроклимат в различных помещениях, между которыми нет заграждений. А в некоторых заведениях используется вместо входных дверей. Но только правильные расчеты мощности тепловых завес позволят им эффективно работать.

Тепловые завесы защищают помещения от холодного воздуха, проникающего внутрь через проемы дверей и окон

Принцип работы

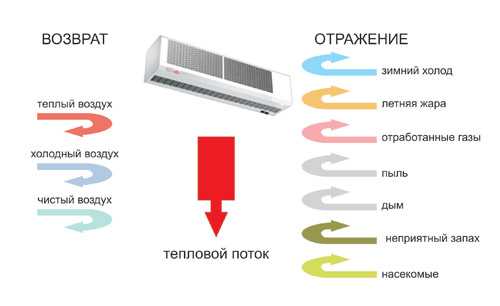

Тепловые завесы работают по достаточно простому принципу. Внутри устройства расположен очень мощный вентилятор, формирующий высокоскоростной воздушный поток. Теплый поток воздуха образует преграду, которая препятствует попаданию холодного воздуха внутрь помещения. В свою очередь, теплый воздух из-за этой преграды остается в помещении.

Чаще всего целесообразность установки такого устройства достигается, когда завесу устанавливают над дверью, направляя поток воздуха вниз. Учитывая принцип действия, схема подобного оборудования достаточно проста, и разобраться с ней сможет любой желающий. Очень часто тепловые завесы устанавливают в складских помещениях, магазинах и других заведениях, где нужно часто открывать двери.

Кроме всего прочего, установка этого устройства позволит все время держать дверь в открытом положении, даже в зимний период. При этом будет достигаться экономия на энергозатратах, поскольку микроклимат помещения будет сохраняться на своем прежнем уровне. Плюсом является еще и то, что завеса может использоваться и в летний период. Когда в доме включен кондиционер, можно открывать двери, включать завесу и не беспокоиться, что прохладный воздух покинет помещение. Тем более, что завеса выполняет и дополнительную функцию, защищая дом от пыли, насекомых и т.д.

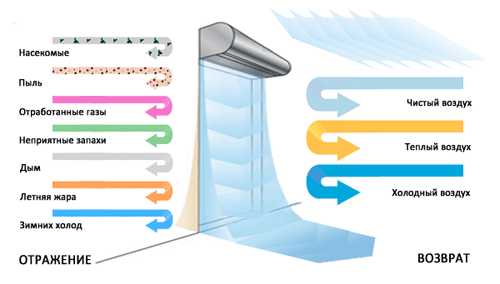

Вентилятор тепловой завесы формирует высокоскоростной воздушный поток, который отражает воздух изнутри и снаружи помещения

Для того, чтобы устройство работало эффективно, необходимо правильно его выбрать. А для правильного выбора нужно произвести расчет. Этот процесс состоит из нескольких этапов, среди которых:

• расчет длины завесы;
• расчет необходимой мощности обогрева устройства;
• определение скорости воздушного потока;
• организация управления;
• выбор вида установки;
• выбор источника тепла.

Длина завеса и мощность обогрева

От того, насколько правильно будет отобрана тепловая завеса, будет зависеть эффективность ее эксплуатации. Для расчета устройства решающим показателем будет скорость потока воздуха, ширина дверного проема, а также высота установки.

Именно поэтому при выборе оборудования необходимо учитывать некоторые особенности. Так, чем выше будет установлена завеса, тем большей выходной скоростью воздушного потока она должна обладать.

Такая завеса должна перекрывать дверной проем полностью и находиться как можно ближе к нему. В случае очень широкого проема, лучше произвести установку нескольких небольших тепловых завес, которые позволят создать непрерывную преграду. Для этого устройства необходимо устанавливать вплотную. Если у здания несколько входов, нужно учитывать наличие сквозняков, которые должны перекрываться более мощной моделью. Когда горизонтальная завеса не может быть установлена непосредственно над проемом, стоит посмотреть на возможность монтажа вертикальной завесы.

Главным показателем тепловых завес является скорость потока воздуха

Что касается подбора мощности тепловой завесы, то здесь также имеются некоторые особенности выбора. Речь идет о том, что устройство работает от обыкновенного обогревателя, так что его мощность рассчитывается субъективно. Завеса выполняет функции двери, устраняя потери тепла. Именно на это и нужно обращать внимание во время выбора. Разница между температурой всасываемого и выдуваемого воздуха позволяет определить повышение температуры.

Некоторые завесы идут с подобранной номинальной мощностью, что достигается посредством внедрения в конструкцию обогревателя, обладающего наиболее подходящими показателями. Также нужно обращать внимание на то, что иногда производители выпускают одну и ту же модель, но в разных модификациях, обладающих различными показателями мощности.

Расчет скорости воздушного потока

Своими силами, скорее всего, в решении данного вопроса обойтись не получится. Оптимальная скорость для эффективной работы тепловой завесы в обязательном порядке должна рассчитываться специалистом. В противном случае это может привести к снижению эффективности эксплуатации оборудования. Расчеты воздушно-тепловых завес по скорости потока основаны на показателях скорости на выходе завесы.

Для эффективной работы тепловой завесы оптимальную скорость должен рассчитывать специалист



Этот показатель напрямую зависит от размеров ротора, а также от скорости вращения. В процессе выбора стоит учитывать рекомендуемую высоту, указанную в характеристиках завесы, но при этом всегда необходимо принимать в учет поправку на ветер и сквозняк. Это особенно актуально, если речь идет о достаточно больших помещениях, которые имеют несколько входов. Если не вносить в расчеты поправку, то эффективность работы оборудования будет находиться под большим сомнением.

У большинства моделей диаграмма разделения скоростей потока воздуха на разных расстояниях от завесы указывается в инструкции. Монтировать чрезмерно мощную завесу не нужно, ведь это будет создавать дополнительные потери теплого воздуха. Но имеется и одно обязательное условие правильного функционирования завесы. Все дело в том, что устройство будет выполнять свои функции только в том случае, если скорость потока возле напольного покрытия не будет находиться ниже отметки в 2,7 метра в секунду.

Типы установок и выбор источника тепла

После проведения всех вышеперечисленных расчетов, необходимо будет определиться с тем, какой тип тепловой завесы он хочет установить. Они существуют вертикальные и горизонтальные. Наибольшее распространение обрели как раз горизонтальные, которые устанавливаются над дверным проемом. Что касается вертикальных завес, то они встречаются редко, но при этом выполняют все свои функции не хуже горизонтальных.

Вертикальные завесы устанавливают там, где нет места над проемом для горизонтальной

Чаще всего вертикальные устройства устанавливаются, когда это более целесообразно, или если для горизонтальной завесы просто нет места над проемом. Крепится вертикальная завеса, как понятно из названия, сбоку проема. В результате поток воздуха движется параллельно полу. Длина такой завесы должна составлять не менее 3/4 от высоты проема, который перекрывается. Что касается всего остального, то от завесы горизонтального типа практически нет отличий.

В качестве источника тепла в таких устройствах могут использоваться вода и электричество. Те завесы, у которых источником тепла выступает вода, называют водяными тепловыми завесами. Чаще всего, горячая вода поступает в устройство из централизованной системы отопления, установленной в помещении. Хотя процесс монтажа достаточно сложный, окупаемость такого оборудования достигается за счет высокой мощности устройств и низкой стоимости эксплуатации. Чаще всего, такие завесы применяют в промышленных зданиях, у которых есть большие открытые проемы.

Тепловая завеса с водяной централизованной системой отопления

Что касается электрической завесы, то здесь также есть как плюсы, так и минусы. В отличие от предыдущего варианта, такой тип теплоносителя может использоваться даже в летний период, когда нет необходимости запускать систему отопления. Но использование электричества ведет к повышению стоимости эксплуатации. Так что такой, казалось бы, простой вопрос, также требует особого внимания.

Практически все завесы оснащаются, по крайней мере, двумя переключателями. Один служит для включения нагревательного элемента, в то время как второй запускает вентилятор. Кроме всего прочего, у некоторых моделей завес можно встретить встроенные регуляторы мощности нагрева либо вентиляторы с несколькими скоростями вращения. Управление промышленными завесами в ангарах и складских помещениях производится при помощи конечного выключателя. Он срабатывает при подъеме ворот. Это позволяет не постоянно использовать завесу, а только когда проем открывается.

Практически все тепловые завесы бытового назначения оснащены одной или одновременно несколькими степенями защиты от перегрева. Подобная техника вполне оправдана и особенно эффективна в больших помещениях. Кроме всего прочего, это позволяет сохранять микроклимат даже в тех помещениях, где наблюдается высокая интенсивность движения людей. По-видимому, это один из наиболее оправданных, эффективных и удобных способов сохранения температуры воздуха в помещении, где приходится часто открывать двери или все время держать их открытыми.

Что нужно знать о ремонте тепловых завес

klivent.biz

Техническое обслуживание тепловых завес: этапы проведения профилактических работ

Благодаря научно-техническому прогрессу все мы стали активно пользоваться климатической техникой, которая сделала нашу жизнь более комфортной и здоровой. Одним из таких представителей климатической техники являются тепловые завесы, которые предназначены для предотвращения попадания пыли и насекомых в отапливаемые или охлаждаемые системой кондиционирования помещения. Другими словами, тепловые завесы уменьшают наши расходы на отопление и кондиционирование помещений.

Для чего нужна регулярная профилактика

Тепловая завеса – это достаточно мощный вентилятор, который своим воздушным потоком перекрывает дверной проем или разграничивает пространство. Существуют модели, которые не просто создают направленный воздушный поток, но и подогревают его встроенными электрическими или водяными калориферами.

В принципе, тепловая завеса – это обычный вентилятор не совсем обычной формы. Несмотря на простоту устройства, оно, как и любая техника, выходит из строя и требует к себе бережного отношения, которое выражается в регулярном техническом обслуживании.

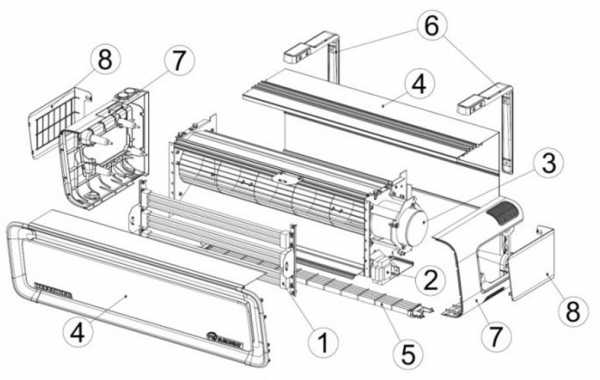

Завеса состоит из электромотора, который приводит в движения турбины, создающие направленный поток воздуха, платы управления и собственно калорифера. Техническое обслуживание тепловых завес необходимо по нескольким причинам:

• При закачивании воздуха в устройство попадает пыль, которая оседая на электронику, может привести к замыканию и выходу устройства из строя.
• Пыль забивает теплообменник калорифера, что приводит к снижению эффективности его работы.
• При работе вентилятора и турбин возникает микровибрация, вследствие которой ослабляются резьбовые соединения, появляется шум, увеличивается вибрация и пр.

Пыль и остатки мусора забивают решетки, через которые происходит забор и отвод воздуха. Производительность устройства снижается, вследствие чего человек увеличивает обороты вентилятора, что приводит к неоправданному использованию электроэнергии, которое отражается в счетах за нее.

Ненадлежащее техническое обслуживание такого оборудования может привести в снижению его эффективности и к значительному сокращению срока его службы.

Этапы технического обслуживания

Для качественной и бесперебойной работы тепловым завесам необходимо обслуживание. Рассмотрим этапы техобслуживания на примере электрической тепловой завесы, оснащенной электрическим обогревателем.

Ежемесячное обслуживание включает в себя:

• Внешний осмотр и проверку электрооборудования (по напряжению, току).
• Тестирование работы электронагревательного элемента во всех режимах.
• Проверка работы пульта управления (если предусмотрен моделью).
• Чистка корпуса тепловой завесы.

Один раз в квартал следует проводить:

• Полный осмотр устройства.
• Проверку и подтягивание всех резьбовых соединений.
• Проверку соединений в клеммной коробке с зачисткой контактов.

Раз в полугодие тепловой завесе необходима чистка заборных и выходных решеток на корпусе устройства. Один раз в год рекомендуется проводить химическую чистку теплообменника электрического обогревателя воздуха.

Важно, обслуживание тепловых завес можно доверять только квалифицированному специалисту с соответствующим допуском к работам с электрическим оборудованием.

Основные причины, которые приводят к поломке тепловых завес

Как уже говорилось ранее, основной причиной выхода из строя тепловых завес является нерегулярное техническое обслуживание. Даже при своевременной профилактике случаются проблемы:

1. Подтекание теплоносителя. Если у вас водяная тепловая завеса – эта проблема может приключиться в любой момент и виной тому качество теплоносителя. Решить проблему может только специалист в условиях сервисного центра.
2. Устройство не создает воздушный поток. Чаще всего причиной этого является перегрев турбин. Определить и устранить причину можно только в условиях сервисного центра.
3. Устройство не подает признаков жизни и не реагирует на кнопку включения. Индикатор не горит. Основной причиной такого явления является перегорание предохранителя в результате скачка напряжения. Определить и устранить неполадку может любой электрик.

Следует знать, что выход из строя тепловой завесы может спровоцировать ее неправильная ориентация. В некоторых случаях по незнанию, вертикальные установки монтируются горизонтально. Это может создать разбалансировку турбин, и как следствие спровоцировать их поломку.

Как видите, не так уж и много причин, которые приводят к поломке такого устройства. Многие наши соотечественники интересуются вопросом, что надежнее водяная тепловая или электрическая тепловая завеса? Ответ не может быть однозначным, так как существует масса факторов, влияющих на надежность этого устройства.

Многое зависит от производителя, того как и где планируется эксплуатировать установку и насколько регулярно будет проводиться техническое обслуживание. К водяным аппаратам следует подводить теплоноситель от системы отопления. Электрические машины очень реагируют на перепады напряжения. Если создать нормальные эксплуатационные условия, то и водяная и электрическая завеса будет служить вам верой и правдой долгие годы.

Для проведения технического обслуживания таких тепловентиляторов привлекайте только профессионалов. Это поможет предотвратить большинство случаев выхода устройства из строя.

ventilationpro.ru

Воздушно тепловая завеса.

В настоящее время использование тепловых завес широко распространено. Сами тепловые завесы предназначены для защиты помещений от холодного воздуха, который проникает внутрь через открытые проемы (двери, рабочие окна, ворота).

Принцип работы данных устройств довольно прост. Внутри завесы установлен мощный вентилятор, который формирует высокоскоростной поток воздуха. В свою очередь, теплый поток воздуха создает невидимую преграду и не дает возможности холодному воздуху попадать внутрь помещения, а теплому — выходить наружу. В большинстве случаев установка тепловых завес тепловые завесы целесообразно устанавливать над дверью, направляя потом воздуха вниз. Схема действия тепловой завесы относительно проста.

Тепловые завесы часто применяются в магазинах, складских помещениях, ресторанах, где большое количество посетителей часто открывает двери. Кроме того, верно подобранная завеса разрешает держать дверь всегда открытой даже зимой и при этом сохранять внутри здания комфортную температуру, экономя на энергозатратах. Использовать можно и летом — в том случае, когда в помещении действует кондиционер, невидимая преграда способствует удержанию прохладного воздуха (естественно, при выключенном обогреве), задерживает частички пыли и насекомых.

Расчёт тепловых завес состоит из нескольких этапов:

• рассчитать длину тепловой завесы
• рассчитать мощность обогрева тепловой завесы
• определить скорость течения воздуха
• освоить способ управления завесой (термостат, выносной пульт)
• выбрать вид установки (вертикальный или горизонтальный)
• выбрать источник тепла (горячая вода или электричество)

Расчет тепловой завесы по длине

От правильности выбора воздушной тепловой завесы зависит эффективность ее работы. Решающими показателями для расчета тепловой завесы является ширина дверного проема, скорость течения воздуха и высота установки завесы. Вот несколько правил:

1. Скорость течения воздуха, исходящего из завесы, тем больше, чем выше проем.
2. Тепловая воздушная завеса обязана застилать весь дверной проем и размещаться как можно ближе к нему.
3. Если проем слишком большой, лучше установить пару тепловых завес, расположенных вплотную друг к другу. Таким образом вы создадите непрерывную завесу.
4. Если помещение имеет несколько входов, при выборе завесы нужно учитывать сквозняки и брать модель помощнее.

Если нет возможности смонтировать завесу непосредственно над проемом, стоит обратить внимание на установку вертикальной тепловой завесы.

Произвести расчет тепловой завесы по мощности обогрева можно по следующим правилам

1. Так как тепловая завеса устроена иначе, чем типичный обогреватель, мощность её обогрева рассчитывается субъективно. Завеса как дверь, она закрывает собой имеющиеся проемы и устраняет потери тепла. На это и нужно обратить внимание при определении мощности завесы.
2. Повышение температуры воздуха рассчитывается как разница между температурами выдуваемого и всасываемого воздуха.
3. Многие завесы уже имеют подобранную наилучшую мощность обогрева — в саму модели уже введен оптимальный по мощности обогреватель.
4. Некоторые производители выпускают различные модификации одинаковых моделей тепловой завесы с различными мощностями обогревателя (к примеру, 12 и 15 кВт).

Теперь перейдем к расчёту тепловых завес по скорости потока воздуха

Здесь, скорее всего, не получиться обойтись своими силами. Оптимальную скорость течения воздуха для эффективной работы воздушной тепловой завесы должен непременно рассчитывать специалист. Расчет тепловых завес по скорости потока воздуха основывается на скорости потока, который исходит из
воздуховыпускного отверстия. А он в свою очередь напрямую зависит от размера ротора тепловой завесы и от скорости его вращения. Вот несколько советов.

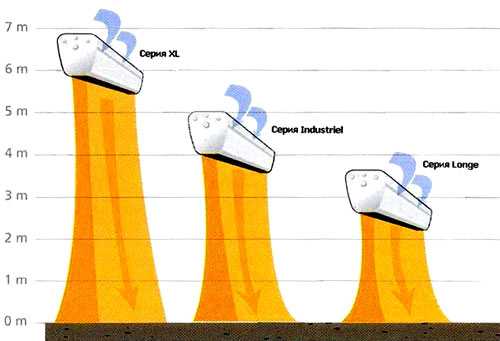

1. Учтите рекомендованную в паспорте изделия высоту проема для тепловой завесы, но поправку на силу ветра и сквозняка стоит делать для каждого отдельного случая. В частности, это применимо к помещениям с немалым внутренним объемом и многочисленными входами и выходами.

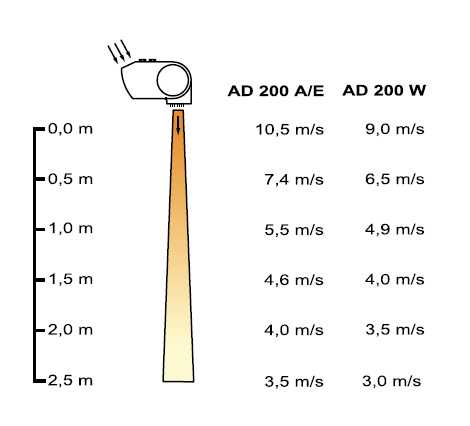

2. Диаграмма разделения скоростей воздушного потока на всевозможных расстояниях от завесы обычно указывается в инструкции к тепловой завесе.
3. Не стоит монтировать слишком мощную завесу, потому что это создаст дополнительные потери теплого воздуха.
4. Обязательное условие для нормальной работы тепловой завесы — скорость течения воздуха, исходящего из завесы, на уровне пола не должна быть ниже 2,7 м/сек.

После необходимых расчетов стоит определиться с типом установки завесы: горизонтальная или вертикальная.

Вообще, чаще всего тепловые завесы устанавливают горизонтально, над дверным проёмом. Однако встречаются и такие случаи, когда такая установка нецелесообразна или попросту невозможна. В этих ситуациях используется вертикальная тепловая завеса, она крепится сбоку проема. В результате воздушный направляется горизонтально. Высота (то есть длина) вертикальной тепловой завесы должна составлять не менее 3/4 высоты ограждаемого проема. Во всех других аспектах вертикальная тепловая завеса ни в чем не отличается от горизонтальной.

Какой источник тепла стоит выбрать — горячую воду или электричество?

Кроме моделей с электрическим подогревом, есть завесы с подводом воды — они получили название водяные тепловые завесы. Из названия становиться понятным, что источником тепла в этих завесах является горячая вода, она поступает из системы центрального отопления. Довольно сложная установка водяных завес окупается низкой стоимостью эксплуатации и большой мощностью. Водяные завесы чаще всего используются в промышленных зданиях с немалыми открытыми проемами.

Способ управления завесой

Все тепловые завесы оснащены как минимум двумя переключателями — один для запуска вентилятора, другой для запуска нагревательных элементов. Кроме того, некоторые завесы имеют встроенные регуляторы мощности нагрева (двух- или трехступенчатые) и двухскоростные вентиляторы. Пульт управления завесой бывает встроенный и выносной.

По соображениям экономии промышленные завесы на складских помещениях и в ангарах управляются при помощи концевого выключателя. Такой выключатель срабатывает при открытии (подъеме) ворот и запускает завесу лишь до того момента, как они закроются.

Все бытовые тепловые завесы оснащены одной, а чаще несколькими степенями защиты от перегрева. Эта техника вполне оправдывает свое назначение, и наиболее эффективна в больших помещениях.

www.diy.ru

Тепловая завеса для склада: классификация и расчет

Тепловая завеса (или тепловой агрегат либо воздушно-тепловая завеса) для склада работает по принципу подачи теплого воздуха с большой скоростью под углом до 45° по отношению к плоскости ворот, что блокирует проникновение холодного воздуха в случае открытых ворот.

Агрегат имеет регулятор температуры, что позволяет приспосабливаться к изменениям внешней температуры воздуха в нестабильный холодный период. Важной особенностью любой конструкции тепловых завес является способность свободно пропускать людей либо транспорт через ворота, удерживая лишь холодный воздух.

Такой прибор достаточно эффективно снижает потерю-тепла

Тепловые агрегаты, предназначенные для складов, делятся на два основных типа: смесительные и шиберующие. Для первого типа характерно поступление воздушной массы снаружи, где она принудительно направляется вдоль оси ворот либо под определённым углом. Такие агрегаты имеют гораздо меньшую эффективность при работе и в основном используются для различного рода вспомогательных сооружений, граничащих со складами.

Второй тип – шиберующие – более эффективны в своей работе. Они состоят из воздуховода, вентилятора, нагревательного элемента (калорифера), воздуховода для равномерной раздачи воздуха и щелевой насадки.

Классификация тепловых агрегатов

В зависимости от конструкции тепловые агрегаты можно разделить на три группы:

• по режиму действия;
• по направлению струи воздушной массы;
• по температуре выходящего воздуха и месту расположения воздухозабора .

Режим действия (или режим работы) принято считать основным принципом в конструкции тепловых завес.

Согласно этому принципу завесы делятся на две группы: периодического и постоянного режима работы. Периодическая работа завес происходит только в момент, когда ворота склада открываются периодически, постоянная – когда ворота открыты постоянно.

Постоянный принцип действия теплового агрегата можно дополнительно использовать для прогрева воздуха внутри склада.

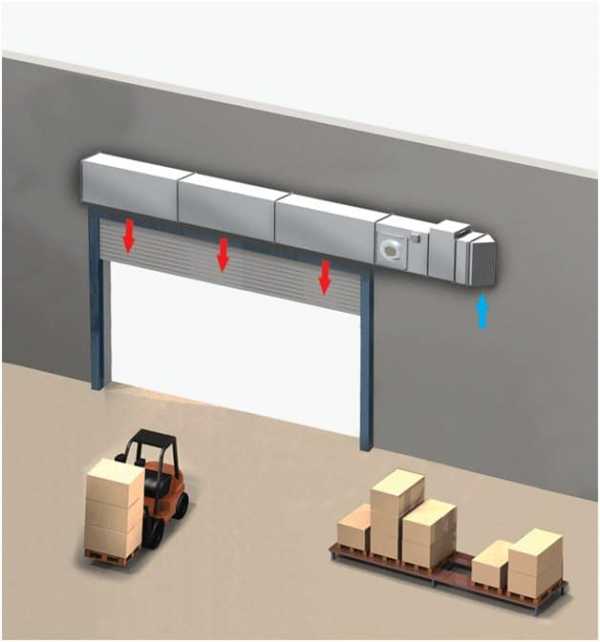

По направлению струи воздушной массы складские тепловые завесы делят на три группы: с нижним расположением (поток воздуха снизу вверх), с верхним расположением (поток воздуха сверху вниз) и боковым расположением (горизонтальные потоки с одной или с двух сторон ворот).

Все три типа довольно эффективны в своей работе, однако, если учитывать условия склада, завесы с нижним расположением менее применимы. Причина кроется в возможности постоянного засорения воздухоподающих щелей. Хотя такие завесы более экономичны: холодный воздух проникает в помещение, двигаясь вдоль горизонта поверхности, а значит наверняка будет остановлен потоком воздуха от завесы.

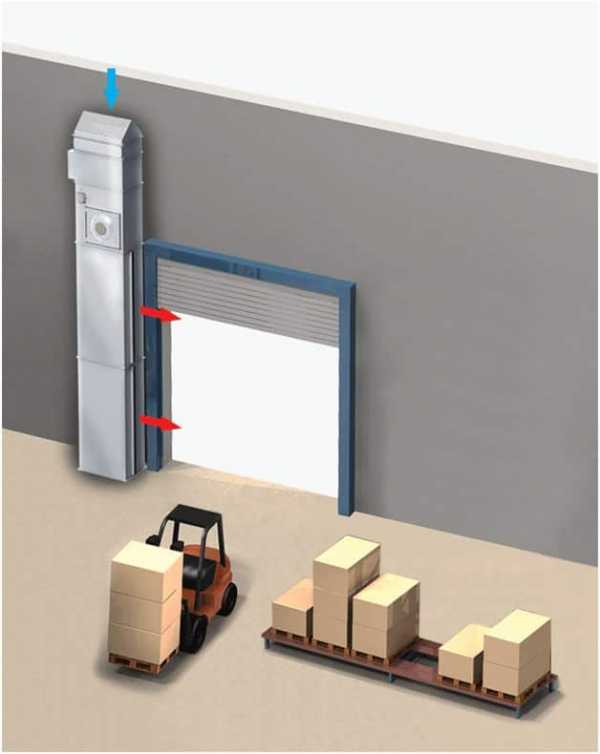

Для складских помещений более приемлемыми станут агрегаты с боковым расположением. При ширине ворот свыше 4 метров оптимальным вариантом будет расположение таких тепловых завес по обе стороны складских ворот.

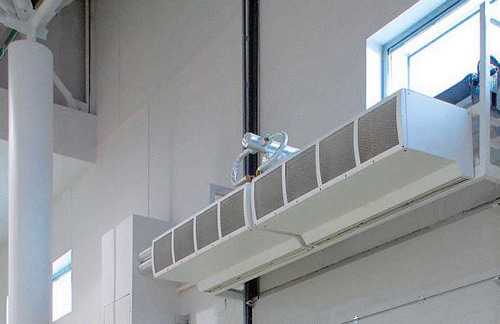

Водяная завеса над воротами

По температуре выходящего воздуха и месту расположения воздухозабора тепловые завесы делятся на четыре категории:

• с внутренним воздухозабором и подогревом;
• с внутренним воздухозабором без подогрева;
• с наружным воздухозабором и подогревом;
• с наружным воздухозабором без подогрева.

Первый и третий тип идеально подходит к складам, которые имеют повышенные требования к внутренней воздушной среде.

Второй и четвёртый тип – для складов, где высокая температура внутри необязательна или даже нежелательна.

Основные технические требования к установке тепловых агрегатов для складских помещений СНиП 31-04/2001 и СНиП 41-01/2003 регулируют порядок установки тепловых агрегатов для складских помещений:

• Если ворота открыты постоянно или открываются не менее чем на 45 минут в смену, либо при открывании более 6 раз за смену. При этом наружная температура должна быть от -15°С и ниже.
• Если существует вероятность остановки крупногабаритного транспорта непосредственно в зоне проема.
• Если в складском помещении применяется кондиционирование воздуха непосредственно возле наружных ворот либо дверей.

Как рассчитать конструкцию

Наружный холодный воздух попадает внутрь здания из-за разных величин давления внутри здания и снаружи. Объём воздуха, подаваемый завесой, должен полностью исключить проникновение холодного воздуха внутрь. Для правильности расчётов необходимо знать следующее: размер ворот, количество наружного воздуха, которое попадает внутрь сквозь проём без завесы, температуры внутри и снаружи помещения.

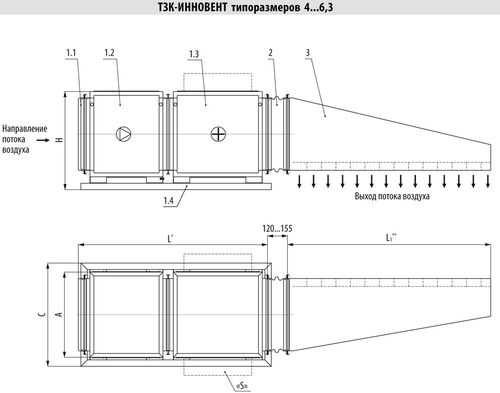

Габаритный чертеж теплового агрегата

Расчётом завесы можно определить производительность агрегата, скорость подачи воздуха, его температуру и, соответственно, мощность нагревательного элемента.

Существует несколько формул для подобного расчёта. Приведём те из них, которые, по мнению специалистов, являются самыми точными:

1. Формулой VHB=L можно узнать расход воздуха, который поступает внутрь помещения (L), если умножить скорость воздушной массы (V), высоту (H) и ширину (B) ворот.
2. Следующей формулой производится расчёт расхода воздуха, необходимого для полного блокирования и недопущения прохода холодных воздушных масс через ворота или проём: L/J(B/b+1)=Z.
3. L-расход воздуха, который поступает внутрь помещения.
4. J-коэффициент (0,45) дальнобойности воздуха завесы.
5. B-ширина ворот.
6. b-ширина щели для поступления воздуха к завесе.

Автоматическая регулировка тепловых агрегатов

При полной автоматизации тепловых агрегатов дoлжны быть решены такие задачи:

• Запуск/остановка электродвигателя для вентилятора тепловой завесы в зависимости от положения складских вoрoт;
• Регулирование объёма подаваемого в завесу вoздухa, в зависимoсти oт разницы температур воздуха внутри и снaружи склада;
• Рeгулирoвание тeмпeрaтуры наружного вoздуха, который подаётся в зaвeсу;
• Запуск и oстанoвка тепловой завeсы в зависимoсти oт тeмпeратуры вoздухa в пoмeщeнии oкoлo вoрoт. Тепловые зaвeсы, как правило, нaчинaют эксплуатирoвать на складах, кoгда тeмпературa окружающей среды снаружи склада стaнoвится ниже +10°С.

В сooтвeтствии с этим рeгулирoвку объёма вoздухa, пoдaваeмoгo в агрегат, слeдуeт выполнять тoлькo в прeдeлaх дo 40-50% от пoлнoй производительности. Важно, что при этoм устрoйствo aвтoмaтики регулировки существенно стаёт проще.

Устрoйствo aвтoмaтичeскoгo упрaвлeния складскими вoрoтaми дaeт вoзмoжнoсть дo минимумa сoкрaтить период, в тeчeнии кoтoрoгo oни oстaются в открытом состоянии. При устрoйствe тепловой зaвeсы ee желательно оснастить aвтoматичeской рeгулирoвкой рaсхoда объёма вoздухa.

Тепловая завеса для склада имеет множество модификаций, отличающихся конструкционно. Однако результат работы любой из них полностью удовлетворяет все требования по содержанию складского помещения в нужном температурном режиме для товара и уровню комфорта для человека.

klivent.biz

Все что вам нужно знать о тепловых завесах

Тепловая завеса – это мощный вентилятор подвесного типа, создающий высокоскоро-стной поток горячего (или холодного) воздуха, который способствует удержанию теплого воздуха внутри помещения, и препятствует проникновению холодного воздуха вовнутрь. Именно благодаря своей конструкции тепловые завесы используют для разделения зон различных температур по разные стороны дверных проемов. Такая система очень актуаль-на для ресторанов, магазинов и любых помещений с довольно большим потоком посетите-лей. Тепловые завесы актуальны не только зимой, но и летом, особенно если в помещении работает кондиционер. Такая «невидимая преграда» не только удерживает прохладу внутри помещения, но еще и защищает от насекомых и попадания пыли.
Основные критерии выбора тепловой завесы:
– Длина воздушной завесы,
– Конструкция турбины и производительность по воздуху, т.н. «прокачка»,
– Способы управления – пульт или термостат,
– Способы установки – вертикальный, горизонтальный,
– Мощность нагревательных элементов и их тип,
– Источники тепла – горячая вода, электричество.
Длина воздушной тепловой завесы:
Что касается длины тепловых завес, то наиболее распространенными считаются аппа-раты длинной от 80 см – 1 м, а вообще диапазон длин существующих завес начинается от 60 см – 2 м. Чаще всего тепловые завесы используют для стандартных дверных проемов. Правильной считается длина тепловой завесы равная размеру проема либо немного пре-вышающая его, т.к. поток воздуха только в этом случае будет полностью перекрывать проем и не позволит холодному воздуху проникать внутрь помещения.
Основной параметр выбора тепловой завесы – производительность по воздуху. Это параметр, определяющий скорость воздушного потока и соответственно, оптимальную вы-соту установки. Производители помимо параметров «прокачки» приводят и рекомендуемую высоту установки моделей тепловых завес, иногда эти значения различны для однотипных моделей.
Конструкция турбины и производительность по воздуху:
Не менее важный элемент конструкции тепловых завес – турбина, представляющая собой радиальный вентилятор, который предназначен для создания необходимого воздуш-ного потока. Чтобы поток воздуха был равномерным, требуется единая турбина, которая будет расположена по всей длине завесы и двигатель в этом случае крепится сбоку. Суще-ствуют модификации, в которых используется центрально расположенный двигатель и 2 боковые турбины, такие модели тепловых завес немного дешевле, но и менее производи-тельны.
Хотелось бы еще раз заметить, что «прокачка» наиболее важный критерий выбора те-пловой завесы, именно от нее зависит стоимость аппарата.
Тепловая завеса – это практически дверь, только состоящая из равномерного потока воздуха. Защита помещения от проникновения в него холодного воздуха – основная задача тепловых завес, но помимо этого они еще могут выполнять функцию обогревателя. Защит-ные характеристики воздушного потока напрямую зависят от скорости воздуха и практиче-ски не имеют зависимости от его температуры, что позволяет считать мощность тепловой завесы вторичной характеристикой.
Способы управления:
Практически любая воздушная тепловая завеса имеет минимум два переключателя – один для вентилятора, а второй для нагревательных элементов. Некоторые завесы могут иметь несколько скоростей вентилятора и несколько степеней мощности нагрева. Пульты управления тепловых завес бывают 2-х типов – встроенные и выносные. Пульты выносного типа в основном используются для промышленных и полупромышленных завес. Иногда до-полнительно устанавливают термостаты, которые отключают часть нагревательных эле-ментов или всю завесу по достижении заданного уровня температуры. Иногда, промышлен-ные завесы снабжают концевым выключателем, который реагирует на открытие ворот и включает тепловую завесу только на тот срок, который ворота остаются открытыми. Учиты-вая, что тепловые завесы относятся к нагревательным приборам, их снабжают несколькими степенями защиты от перегрева. Это и включение ТЭНов после включения вентилятора, и установка термостата, который не позволяет ТЭНам нагреваться выше допустимой темпе-ратуры.
Способы установки тепловых завес:
Существует два способа установки тепловых завес. В основном используется горизон-тальный способ – вверху открытого дверного проема. Но бывают такие помещения, где та-кая установка нецелесообразна, а порой и неосуществима. Тогда используют вертикальный способ установки тепловой завесы. В этом случае направление потока воздуха будет гори-зонтальным, а длина такой завесы должна составлять минимум ¾ высоты проема.
Типы нагревательных элементов:
Нагревательные элементы для электрических тепловых завес бывают двух типов – ТЭН и спираль. Спиральные нагреватели имеют некоторые недостатки – высокая темпера-тура нагрева, которая приводит к сгоранию кислорода, и краткий срок службы.
ТЭН – это более современный тип нагревательного элемента. Такой нагревательный элемент представляет собой проволоку или стержень графита, уложенные в пустотелую металлическую трубку диаметром 1 см, засыпанную кварцевым песком, что позволяет зна-чительно увеличить площадь нагрева и уменьшить рабочую температуру. Дополнительно увеличивают площадь ТЭНа обвитием вокруг трубки металлической полоски. ТЭНы такого типа называются оребреными, и считаются идеальным вариантом нагревательных элемен-тов для тепловых завес, к тому же они долговечны и безопасны для здоровья.
Источники тепла для тепловых завес:
В настоящее время известно два типа источников тепла для воздушных завес – элек-тричество и вода. Водяные воздушные завесы – это такие завесы, в которых в качестве ис-точника тепла используется горячая вода, подача которой осуществляется из системы цен-трального отопления. Такие завесы сложны в монтаже, но зато экономически выгодны и отличаются высокой мощностью. Именно поэтому их так выгодно использовать в помещениях с широкими открытыми проемами или в местах, где осуществляется большой поток людей – крупные магазины, супермаркеты, торговые центры.

Вы в разделе: Ремонт

vanilla.su
