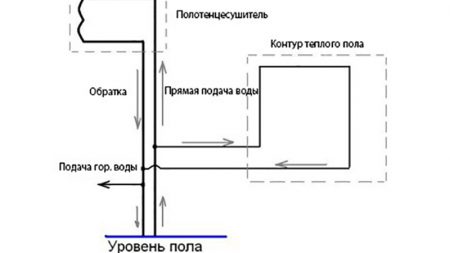

Схема подключения теплого пола от полотенцесушителя

Для жильцов многоквартирных домов, особенно старой постройки, из года в год, с наступлением холодного периода возникает одна и та же проблема. Речь идет о качестве отопления жилых помещений. Централизованная подача тепла, несмотря на всю свою архаичность, остается на сегодняшний день основным вариантом обогрева жилищного фонда практически во всех населенных пунктах и городах нашей страны.

Для справки: по данным Госкомстата сегодня до 75% объектов жилищного фонда в наших городах отапливается за счет централизованной системы отопления.

Горячие батареи в доме, еще не признак того, что внутри квартиры будет тепло и комфортно. Автономное отопление, теплый пол в квартире, способы обогрева, которые могут только сниться большинству наших граждан. Многоквартирным домам, в особенности «хрущевкам» и панельным многоэтажным домам, в силу конструктивных особенностей свойственны огромные тепловые потери. Нормально прогреть жилой дом обычными радиаторами в суровые морозы — задача проблематичная.

По этой причине и по ряду других, жильцы вынуждены искать пути вспомогательные способы решения проблемы. Одним из эффективных, относительно недорогих и наиболее практичных вариантов дополнительного обогрева, является теплый пол от полотенцесушителя.

Подключение теплого пола к полотенцесушителю

Идея использовать централизованное отопление в качестве основного источника тепла для работы других систем отопления в квартире, не нова. Использовать массово электрические бытовые нагреватели для создания в квартире комфортной температуры затратное занятие. Недостаточная теплоэффективность жилых помещений становится причиной больших расходов на дополнительный обогрев. Теплый пол в этом плане является наиболее эффективным способом обогрева. Для частных домов эта схема отопления реальна и осуществима, а вот для городских квартир на первое место выходит законность этого инженерно-технологического решения.

Основная причина запрета заключается в том, что врезка в централизованное отопление дополнительных нагревательных приборов может негативно сказаться на качестве отопления в соседних квартирах.

Для справки: в системе централизованного отопления рабочее давление существенно отличается от оптимальных параметров, которые имеют трубы контура теплого пола. Не стоит забывать и про температуру теплоносителя. Для теплого пола оптимальная температура нагрева составляет 35-45⁰С, тогда как в радиаторах центральной системы отопления теплоноситель имеет температуру в 65-75⁰С.

Несовместимость рабочих параметров ставит под сомнение совмещение централизованной системы подачи тепла с греющей трубой, уложенной в пол. Если опустить в данной ситуации законность этого инженерно-технического решения, специалисты теплотехники негативно отзываются об идее использовать теплоцентраль для работы теплого пола. Плохое качество теплоносителя и высокая вероятность гидроударов делает такое техническое решение проблемной зоной в квартире. Совсем другое дело, когда речь идет об обогреве ограниченной площади в вашей квартире.

К примеру: ванная комната, туалет и другие помещения остро нуждаются в дополнительном обогреве. Установить теплый пол в ванной, который будет подключен к полотенцесушителю, задача с которой можно справиться своими силами. Расчеты и расходы в данном случае не играют ключевой роли. Небольшая площадь и незначительные объемы работ позволяют такой способ отопления использовать в городской квартире без ущерба для соседей.

Принципы действия отопительной системы

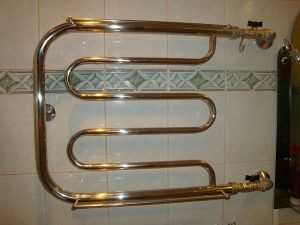

Технической сложности такой вариант подключения не представляет. Полотенцесушитель представляет собой отопительный прибор, устанавливаемый практически в каждой городской квартире. С конструктивной точки зрения – это внешний элемент коммуникаций, через который циркулирует горячий теплоноситель или горячая вода системы ГВС. Такие элементы часто ставятся в качестве компенсирующей петли системы отопления, играет роль дополнительного источника тепла в помещениях с повышенной влажностью. Название элемента говорит само за себя, отсюда и змеевидная форма, благодаря которой можно эффективно использовать нагретый контур.

Для эстетики обычно полотенцесушители изготавливают из нержавеющей стали или покрывают никелированным покрытием. Сама конструкция и способ подключения полотенцесушителя к централизованной коммуникации позволяют без особой сложности подсоединить к нему трубу водяного пола. Как правило, для теплых полов используются трубы небольшого диаметра. Для ванной комнаты, площадь которой редко когда в городской квартире превышает 4-5 м², потребуется всего 15-20 метров трубы.

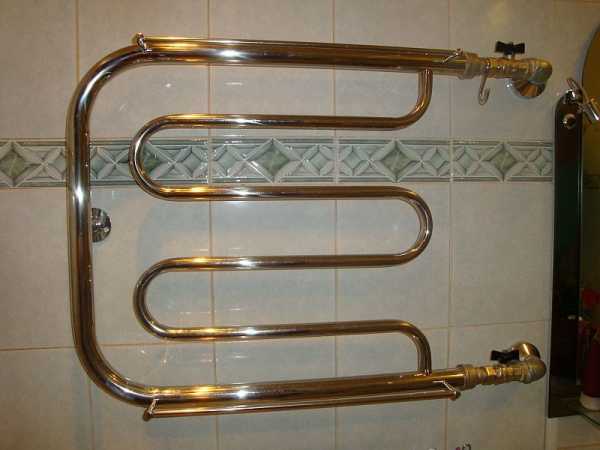

Существует два вида полотенцесушителей:

змеевик, который подключен к централизованной системе отопления;
змеевик, который подключен к централизованному ГВС.

В первом случае, с наступлением отопительного сезона, вода заполняет полотенцесушитель и соответственно попадает в контур теплого пола, нагревая поверхность пола.

Первый вариант работает только в период действия отопительного сезона. Все остальное время ваш теплый пол будет бездействовать. Подключенный к системе ГВС змеевик выглядит предпочтительнее. Такой пол в ванной будет работать всегда, обеспечивая хороший микроклимат и комфортную температуру.

Как выглядит схема подключения

Вариант подключения полотенцесушителя в квартире определяет и способ монтажа теплого водяного пола.

На заметку: в некоторых домах змеевик, установленный в ванной, питается теплоносителем, идущим в обратном направлении. Это вариант наиболее подходящий с точки зрения технологичности.

Приемлемая температура теплоносителя позволяет работать теплому полу с максимальной эффективностью. Однако есть одно но! По окончанию отопительного сезона ваш змеевик будет холодным и от теплого пола никакого проку. Данная схема подключения не является идеальной.

Лучше работает теплый пол, подключенный к полотенцесушителю, подключенному к горячему водоснабжению ванной комнаты. Здесь требуется подобрать трубу для водяного контура правильного диаметра, точно рассчитать длину трубопровода, отапливаемую площадь и выбрать правильный способ подключения. Трубы для теплого пола лучше брать металлопластиковые, диаметром 16 мм.

Сам процесс монтажа достаточно прост и понятен. Вся работа заключается в подключении (врезка) к основной трубе (стояку) контура водяного пола. Новая труба будет уходить в пол, и возвращаться обратно в змеевик. Обязательно в месте врезки устанавливается пусковой кран, с помощью которого можно регулировать интенсивность потока, включение и выключение вашего дополнительного отопления. Такой вариант является самым простым и дешевым, но при условии, что давление в трубах находится в пределах нормы.

Устройство теплого пола как обычно, мало чем отличается от традиционной практики. Труба водяного контура укладывается в подложку с определенным шагом. Радиусы изгибы трубы должны быть минимальны, что бы обеспечить нормальную проходимость теплоносителя по всей системе. Если у вас одним контуром в ванной комнате не обойтись, придется использовать коллектор. С помощью этого прибора можно не только подсоединить большее число водяных контуров, но и достаточно точно регулировать подачу воды и температуру нагрева греющего пола. Можно для надежности установить циркуляционный насос, однако рентабельность вашей миниатюрной системы отопления будет минимальной.

Заключение. С какими проблемами можно столкнуться

Использовать централизованное отопление и систему ГВС для монтажа теплого пола — явление редко и скорее есть исключением из правил. От того, как работают централизованные системы коммуникаций, напрямую зависит эффективность работы вашей конструкции. Падение давления в системе, ухудшения качества теплоносителя влияет на проходимость водяного контура.

Следует помнить и о возможных аварийных ситуациях. В результате разрыва трубы отопительного контура из-за гидроудара возникшую течь, придется устранять немедленно. Для этого потребуется снимать не только кафельную плитку, но и демонтировать участок стяжки. Высока вероятность того, что при нарушении цельности водяного контура вы зальете своих соседей снизу.

Следует помнить! Горячий полотенцесушитель станет проблемой для вас. Отсутствие регулятора нагрева в данном случае станет для вас препятствием устанавливать в ванной комнате комфортную температуру. Чересчур разогретый пол будет сильно высушивать небольшое помещение ванной комнаты. Перебои с горячей водой в многоквартирных домах явление достаточно частое, поэтому надеться на постоянную нормальную работу теплого пола не приходится.

Частично решить проблемы поможет коллектор и датчик контроля температуры, однако тогда ваша система отопления выйдет за рамки планируемого бюджета.

znatoktepla.ru

Теплый пол от полотенцесушителя: как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Дело в том, что площадь помещения достаточно небольшая, потому длина трубопровода тоже будет незначительной.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

В помещении должен оказаться только бетонный пол. Причём его рекомендуется тщательно очистить от грязи и пули.

Особенности работ

Если монтировать пол без регулятора температуры, то пол будет таким же горячим, как и сам полотенцесушитель

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

Если выполнять сборку трубопровода автономно без математических вычислений, можно столкнуться с целым рядом проблем. Основные из них представлены ниже:

При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
Ошибки при монтаже чреваты нарушением подачи горячей воды.
Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Приступать к монтажу рекомендуется только после того, как были взвешены все достоинства и недостатки монтажа тёплого пола с подключением от полотенцесушителя.

Самостоятельный монтаж

Бетонное основание необходимо выровнять перед укладкой трубопровода

После того, как все предварительные вопросы урегулированы, а разрешения получены, можно приступать к монтажу системы тёплого пола.

Прежде, чем покупать материал, желательно, чтобы была разработана схема, на которой указана точная протяжённость трубопровода, диаметр труб и место расположения подачи и обратки. Примерно она будет выглядеть следующим образом:

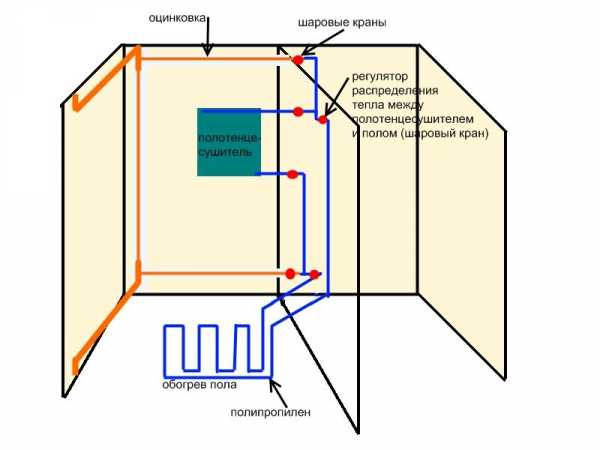

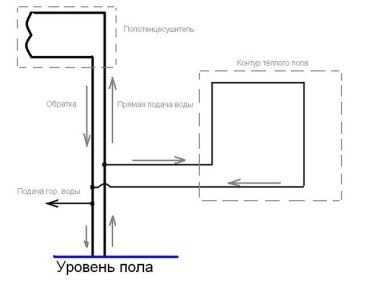

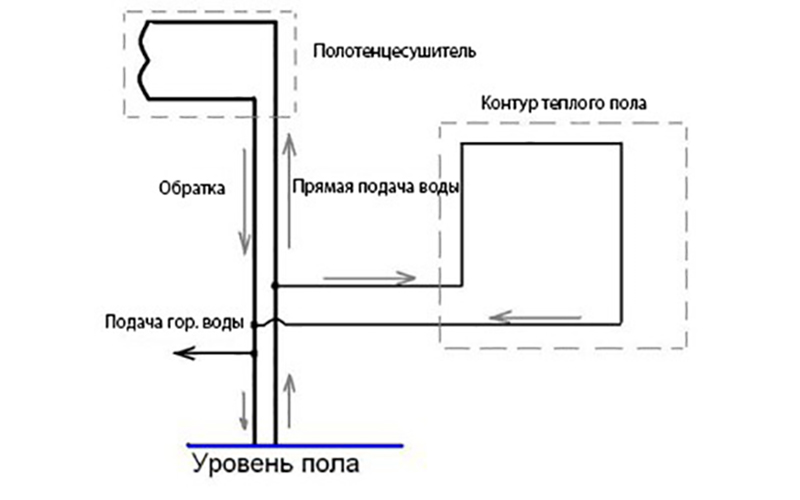

Схема подключения водяного контура к полотенцесушителю

Не забывайте и о гидроизоляции, которая в случае прорыва трубы, убережет соседей от заливания

Как говорилось ранее, тёплые полы, подключенные от водяного контура полотенцесушителя, укладываются непосредственно на бетонное основание, которое должно быть хорошо очищено.

Следующим шагом необходимо уложить на поверхность теплоизоляцию. Только после этого можно приступать к укладке и подключению трубопровода.

Выполняется это следующим образом:

Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
Фиксация к поверхности пола выполняется хомутами.
Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.

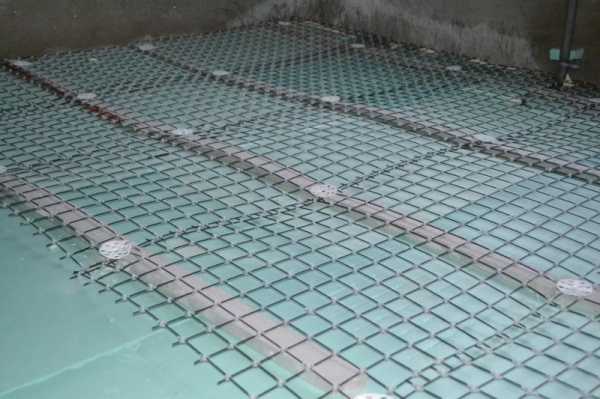

Металлическая арматура увеличит прочность стяжки
Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.

По выставленным маякам заливается смесь, использующаяся для заливки стяжки.
1. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

И все же, подключение к полотенцесушителю — не самый надежный способ поддерживать полы теплыми

Тёплый пол от полотенцесушителя представляет собой сложную конструкцию, качество работы которой зависит от целого ряда причин.

Например, если в доме происходят частые отключения горячей воды, поверхность пола в такие моменты будет холодной.

При слабом давлении в трубопроводе вода будет остывать внутри него, что тоже считается существенным недостатком. Отдельно следует сказать о ситуации, когда случается порыв трубы. При возникновении такой аварии вам понадобится не только снять слой напольного покрытия, но и нарушить целостность бетонной стяжки. Помимо этого при несвоевременном выявлении течи, есть опасность затопить соседей снизу.

Если вы приняли решения делать тёплый пол с подключением от полотенцесушителя, прежде чем заливать бетонную стяжку, обязательно проверьте целостность системы, заполнив её водой и осуществив пробный запуск.

Кроме этого, желательно, чтобы схема и реальная раскладка труб были идентичны. Это поможет в дальнейшей эксплуатации и точном обнаружении протечек.

dekormyhome.ru

Тёплый пол от полотенцесушителя: схема подключения

В многоквартирных домах, особенно возведенных в советское время, ежегодно возникает проблема во время наступления осенних и зимних холодов. Отопление, подаваемое централизованно в таких постройках, включается только при достижении постоянной холодной температуры за окном в течение длительного времени.

Квартиры остывают после лета, в них некомфортно и прохладно, что чревато частыми простудами для их владельцев. Статистика утверждает, что до 80% жилых многоквартирных домов имеет централизованное отопление. Наличие в квартире радиаторов не гарантирует достаточного тепла, поэтому хозяевами принимается решение об обустройстве автономного теплого пола.

В многоэтажках, где проживает большинство населения, высокий уровень теплопотерь за счет перекрытий и конструктивных особенностей. Прогреть обычный дом радиаторами представляется очень сложным, поэтому теплый пол от полотенцесушителя в квартире способствует повышению уровня тепла и комфорта.

Читайте в статье:

Что такое полотенцесушитель?

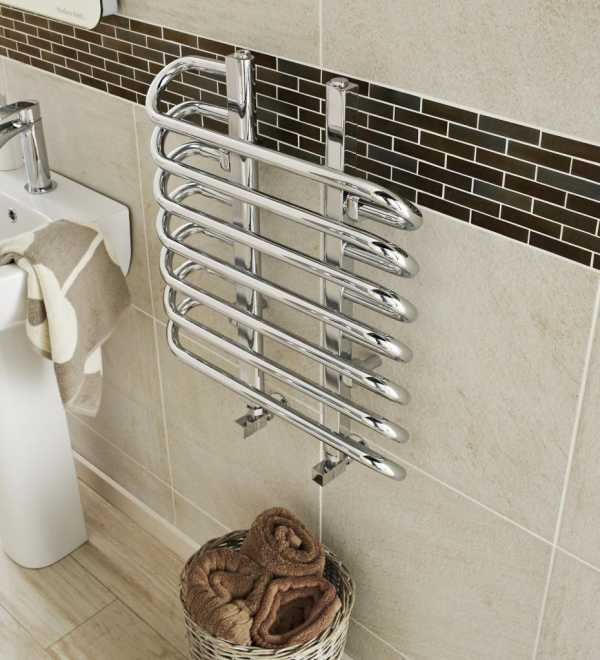

Полотенцесушитель нужен в ванной для просушки полотенец, а также для осушения воздуха ванной, поддержания оптимальной температуры. Они могут быть водяными или электрическими в зависимости от циркулирующего внутри теплоносителя.

В городе в домах с большим количеством этажей водяной полотенцесушитель подключается к сетям ГВС, если их нет – то к центральному отоплению.

Какими бывают полотенцесушители?

Полотенцесушители встречаются двух основных видов:

Змеевики с подключением к центральному отоплению;
Змеевики с подключением к центральному горячему водоснабжению.

Когда устройство подключено к центральному отоплению, то при начале отопительного сезона вода появляется в змеевике и через него заполняет контур тёплого пола, после чего поверхность начинает прогреваться.

Как только отопительный сезон заканчивается, подогрев напольного покрытия прекращается. Тёплый пол работать не будет до следующего сезона.

Если змеевик подключался к горячему водоснабжению, то система будет более производительной и работать дольше. Полы в ванной будут постоянно обеспечивать оптимальный микроклимат, поддерживая покрытие теплым.

Как подключается теплый пол к полотенцесушителю?

Использование централизованного отопления в качестве главного обогревателя для дополнительных систем стало нормой, поскольку профессионалы научились выполнять все работы правильно.

Применять традиционные нагреватели (газовые, электрические котлы), чтобы нагреть квартиру до комфортной температуры, слишком затратно.

Теплоэффективность в квартирах невысока, поэтому расходы на дополнительный нагрев становятся для владельца слишком высоки. Теплые полы – отличный альтернативный способ нагревателям, при этом в частных домах сделать их гораздо проще и дешевле, чем в квартирах, где ещё нужно учитывать законность проведения новой инженерной сети.

Запрет на подключение к централизованной сети объясняется легко – врезка негативно сказывается на эффективности отопления во всем доме.

Централизованное отопление в домах отличается от режимов работы теплого пола по нормам рабочего давления. Температура горячей воды внутри контура нагрева полов – не выше 45 градусов тепла, а в радиаторах она нагревается до 75 градусов.

Такая несовместимость вызывает сложности совмещения работы центрального отопления с теплыми полами, поэтому теплотехники обычно не рекомендуют подключать систему к теплоцентрали.

Теплоноситель в многоквартирных домах используется очень низкого качества, поскольку это отопление, а не потребление воды.

Также высока вероятность возникновения гидроудара, что вызывает ряд проблем при монтаже контура на всю квартиру. Но для подогрева части жилья контур подойдет, особенно если подключить его собственноручно к полотенцесушителю.

Принцип работы нагрева пола от полотенцесушителя

Подключение не сложно с технической точки зрения, поскольку сушилка для полотенец – обычный отопительный прибор, который есть во всех квартирах. По своему устройству полотенцесушитель представляет собой внешнюю часть коммуникации, по которой проходит горячая вода или другой теплоноситель.

Эти элементы ставят как компенсирующую петлю в систему отопления, а в местах с высокой влажностью используют как дополнительный источник отдачи тепла. Полотенцесушитель обладает змеевидной конструкцией, что позволяет максимально эффективно использовать этот контур для нагрева.

Чтобы устройство выглядело привлекательно, его делают из нержавейки или оснащают покрытием из никеля. Конструкция и схема подключения ее к центральному отоплению дают возможность подсоединить к ней ещё и тёплый пол водяного типа.

Для трубопровода используют небольшие диаметры труб, а длина контура в ванной будет максимум 20 метров (при среднем размере помещения в 5 кв. метров).

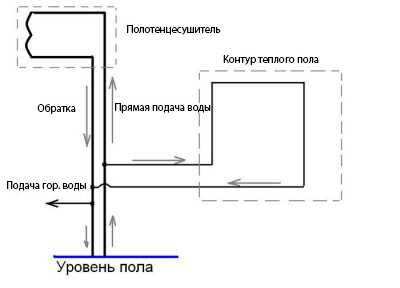

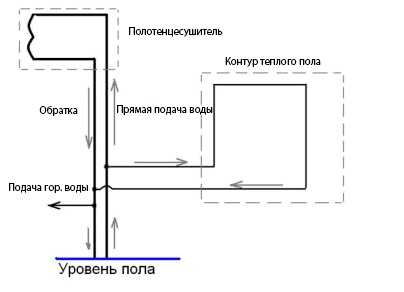

Схема подключения теплого пола к полотенцесушителю

То, как подключен полотенцесушитель в ванной, определяет последовательность и вид подключения системы теплого пола с водяным контуром. Иногда змеевик подключается к обратке – это считается самым технологичным способом.

Теплоноситель имеет приемлемый градус тепла, что обеспечивает максимальную эффективность нагрева полов. Но как только отопительный сезон пройдет, змеевик останется холодным, поэтому контур тёплых полов будет бесполезен до следующей зимы.

Схема подключения теплых полов через полотенцесушитель к сети ГВС зависит от правильности выбора диаметра труб в контуре. Также важно вычислить максимальную длину контура в ванной исходя из площади помещения, выполнить правильный монтаж.

Оптимальным вариантом признаны трубы из металлопластика в 16 мм диаметром.

Монтаж очень прост – в основную трубу стояка врезается контур обогрева полов. Новый трубопровод находится внутри пола, возвращаясь снова в змеевик. В месте, где делается врезка, ставят пусковой кран, регулирующий мощность подачи воды, а также выключение и включение водяного теплого пола. Этот вариант прост в исполнении и недорог для владельца, но необходимо убедиться, что в трубах нормальное давление.

Контур укладывают с точным шагом, при этом изгибы должны быть минимальными для правильной циркуляции теплоносителя в системе.

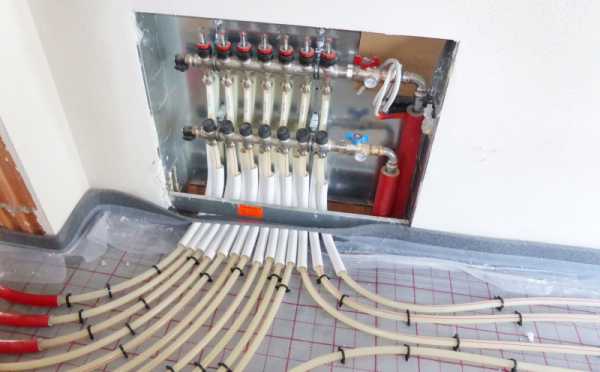

Когда нужен не один контур, придется установить коллектор, регулирующий градус нагрева полов и напор подачи воды. Циркуляционный насос с этим справится так же эффективно, но для маленького помещения его использование нецелесообразно.

Заключение

Использование системы горячего водоснабжения и центрального отопления при монтаже теплых полов в квартире – редкое явление, выбивающееся из правил. От работы коммуникаций централизованной системы зависит работоспособность и производительность обогрева напольного покрытия.

Если в системе упадет давление или будет подана вода плохого качества, то циркуляция в контуре нарушится и может произойти авария. При разрывах трубы греющего контура по причине гидроудара может возникнуть течь, устранение которой должно происходить незамедлительно. Это влечет за собой демонтаж покрытия и стяжки, соседи снизу также пострадают.

Полотенцесушитель со слишком горячей водой внутри будет для владельца проблемой – если нет регулятора, то выставить в ванной температуру теплового комфорта не получится. Если пол будет слишком горячим, то воздух будет излишне осушен.

Горячая вода в многоквартирных домах подается с перебоями, поэтому нагрев напольного покрытия будет работать неправильно. Решить некоторые проблемы может установка коллектора, а также смонтированный датчик автоматического контроля тепла в ванной.

seti.guru

Схема подключения теплого пола от полотенцесушителя в ванной

За последние годы технология отопления для пола стала популярной и в обычных городских квартирах. Теплый пол от полотенцесушителя – это бюджетный вариант устройства обогрева, который применяется в тех случаях, когда установка котла по каким-либо причинам невозможна.

Что из себя представляет конструкция

Схема подключения полотенцесушителя к центральной системе отопления имеет ряд разновидностей, именно от существующей схемы и нужно отталкиваться при монтаже. В некоторых многоквартирных домах полотенцесушители запитаны от «обратки» системы отопления. Такой вариант подразумевает достаточно низкую температуру в стояке и полотенцесушителе, а в летнее время, в периоды отключения отопления, труба остывает совсем. От идеи монтажа в таких домах лучше отказаться, система не будет правильно функционировать.

Другой вариант – это питание полотенцесушителя от горячей воды в ванной. В этом случае схема отопления будет работать намного эффективнее, но при этом нужно правильно рассчитать сечение трубы, замерить площадь и правильно подключить сам водяной пол. Металлопластиковая труба должна быть меньшего диаметра, чем стояк, чаще всего оптимальным вариантом является D16. Водяной пол требует особого внимания при монтаже, особенно если установку производить своими руками.

Способы подключения теплого пола своими руками достаточно просты, через основной стояк горячей воды производится дополнительная врезка на контур теплого пола. Труба уходит в пол и возвращается в полотенцесушитель. В стояк врезается регулировочный кран, которым можно дозировать подачу горячей воды по стояку напрямую. Основной поток предполагается через контур пола в комнате.

Монтируется труба пола на подложку, радиусы загиба должны быть минимальны, чтобы сопротивление потоку не было критичным. Такой пол в ванной будет работать только при хорошем давлении в трубах.

Для подключения нескольких контуров теплого пола к системе горячего водоснабжения используют коллектор, через него можно регулировать подачу горячей воды на каждый контур отдельно, иногда систему дополняют насосом для циркуляции, но такие варианты могут быть рентабельны лишь в больших квартирах и использовании не в одной комнате.

Основные преимущества системы:

экономичность в использовании;
долговечность при правильном монтаже.

Возможные проблемы

h3_2

Проводить подобным способом водяной теплый пол – это скорее исключение, чем правило. Функциональность системы отопления во многом зависит от показаний в общей сети, если давление упало, то и работа контура будет нарушена, потому как замедлиться циркуляция теплоносителя и температура нагрева упадет. Если в доме частые отключения отопления, то и напольное покрытие в ванной комнате будет холодным. Еще одна проблема – это возможность аварийной ситуации. Если трубу прорвет в результате гидроудара или другого воздействия, то устранить течь можно будет, лишь полностью разобрав весь пирог, нужно будет снять плитку и сделать демонтаж стяжки.

Подготовка к монтажу

При монтаже конструкции своими руками нужно уделить особое внимание материалам, укладка в квартире металлопластика подразумевает использование только качественной трубы, которая не порвется при высоком давлении в ванной комнате. Резьбовые врезки следует сделать при помощи усиленных фитингов. Запорная арматура должна быть качественной, а каждый узел должен иметь возможность автономного отключения и циркуляции воды при помощи байпаса. Производить работы своими руками можно, имея навыки и опыт подобных работ, в противном случае лучше обратиться за квалифицированной помощью.

Важно! В самой высокой точке змеевика полотенцесушителя должен быть предусмотрен клапан сброса воздуха (кран Маевского). Его отсутствие завоздушит систему и трубы в ванной останутся холодными.

Инструкция по установке

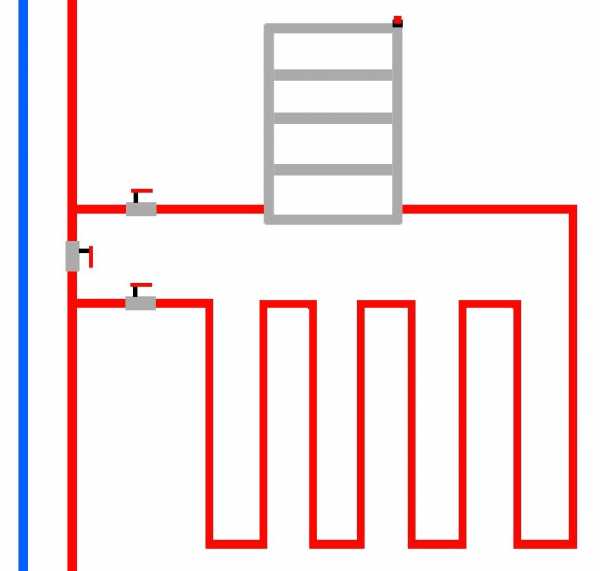

Схема теплого пола от полотенцесушителя
Начинать монтаж нужно с врезок в стояк. Кран на стойке монтируется при помощи накидных гаек, запорные краны должны иметь шаровую конструкцию, а кран на стояке – регулировочную.

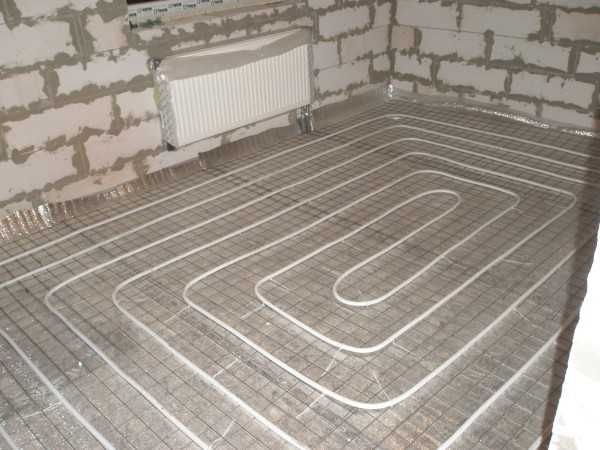

Укладка трубы в квартире происходит на черновую стяжку по предварительно расстеленной подложке. Обычно применяется вспененная подложка с отражающим слоем. Такой материал можно купить в любом крупном строительном магазине. Таким образом, полезное тепло не будет уходить в пол. Шаг витков не менее 15 см, это оптимальный вариант, при более частых витках труб, внутреннее сопротивление при циркуляции теплоносителя может быть достаточно большим для возникновения аварийных ситуаций.

После укладки труб нужно подключиться к врезкам в системе. Для этого трубы теплого пола подводятся к врезкам и подключаются при помощи соединительных муфт. При врезке важно избегать резких поворотов трубы, не стоит применять угловые соединительные элементы, они увеличивают сопротивление и уменьшают проходной диаметр трубопровода.

domotopim.ru

Как сделать теплый пол от полотенцесушителя в квартире?

Легальное обустройство теплого пола от полотенцесушителя подразумевает получение разрешения в управляющей компании. Сложная процедура согласования приводит к тому, что многие жильцы самовольно прокладывают дополнительную схему отопления в ванной комнате.

Устройство и принцип работы

К теплому полу в ванной не предъявляется такое требование, как равномерный прогрев воздуха в помещении, важно лишь, чтобы его поверхность всегда была комфортной температуры и сухой, чтобы капли и брызги быстро исчезали. Это самая влажная зона в квартире, если отопления от полотенцесушителя не достаточно, здесь появляются грибки и плесень, затхлый запах.

Система теплых полов поможет создать оптимальный микроклимат, избавит от лишней влаги. Она может базироваться на электрической или водяной схеме. Последняя вариация имеет в основе металлопластиковые или пластиковые трубы, заключенные в стяжку, по ним перемещается нагретый теплоноситель. Это экономичное решение, но оно характеризуется сложным монтажом.

Электрический теплый пол даже в ванной абсолютно безопасен, все его функциональные компоненты надежно изолируются в подпольном «пироге». Питание в этом случае подводится с помощью кабеля. Существует его модернизированная вариация – инфракрасный пленочный пол: при его обустройстве не понадобится стяжка, есть возможность регулирования температурного режима, монтаж выполняется непосредственно под декоративное покрытие.

В тандеме с полотенцесушителем принято обустраивать именно водяную систему, так как здесь нет потребления электроэнергии, нагретый теплоноситель подается непосредственно из системы горячего водоснабжения.

Виды полотенцесушителей

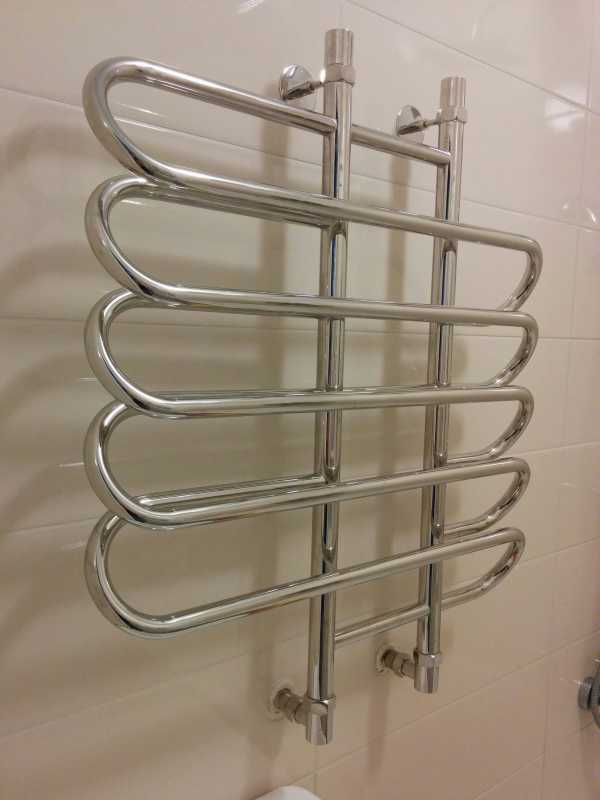

Полотенцесушитель представляет собой особый вид радиатора в форме змеевика, по изогнутой трубе циркулирует рабочая жидкость. Водяная модель используется в комплекте с фитингами, обеспечивающими подключение к системе горячего водоснабжения, в электрических вариациях есть встроенный ТЭН. Принцип работы у обоих устройств одинаковый: труба, нагреваясь вслед за энергоносителем, сушит воздух в помещении, выводит влагу из развешенных полотенец. В стандартном исполнении батарея фиксируется к стене.

Водяной

Врезается в систему отопления и горячего водоснабжения, это самый распространенный вариант конструкции. Он не зависит от подачи электроснабжения и обладает следующими преимуществами:

простота исполнения,
безопасность,
неприхотливость в обслуживании,
лояльный ценовой диапазон и разнообразие моделей,
эффективное выполнение поставленной задачи.

Но есть и слабые стороны:

полная зависимость от подачи горячей воды или отопления;
образование слоя коррозии и накипи изнутри, что сказывается на способности к нагреванию корпуса.

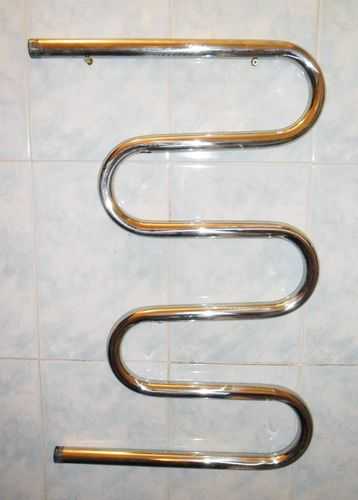

Водяной полотенцесушитель

Нельзя забывать, что в таких системах часто образуются воздушные пробки.

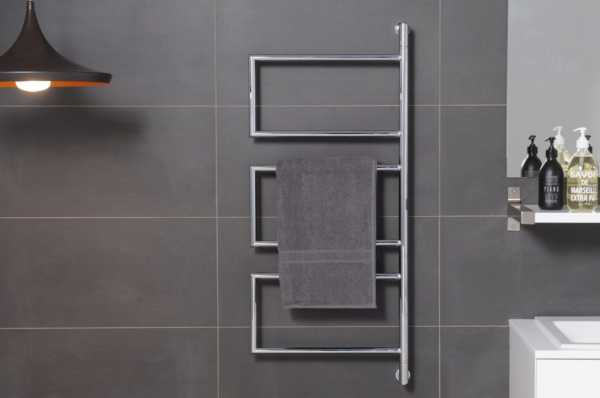

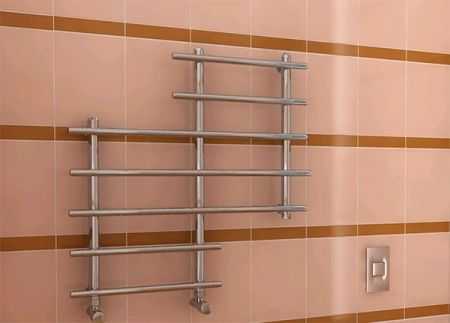

Электрические

Представляют собой полноценные радиаторы с закрытым контуром. Их габариты чуть больше (сказываются особенности конструкции), их можно установить в любую зону ванной, лишь бы шнур дотягивался до розетки. Электрические модели могут быть масляными, они привлекательны благодаря высокой теплоемкости, и «сухими» – в них нет рабочей жидкости, проложен кабель.

Преимущества линейки:

длительный эксплуатационный ресурс;
надежность в использовании;
умеренное энергопотребление;
прибор можно включать и выключать по мере необходимости.

Минусом является полная зависимость от подачи электроэнергии, продукция реализуется в высоком ценовом сегменте. Электрические вариации могут быть дополнены полезными опциями – термостатом, таймером, защитной автоматикой.

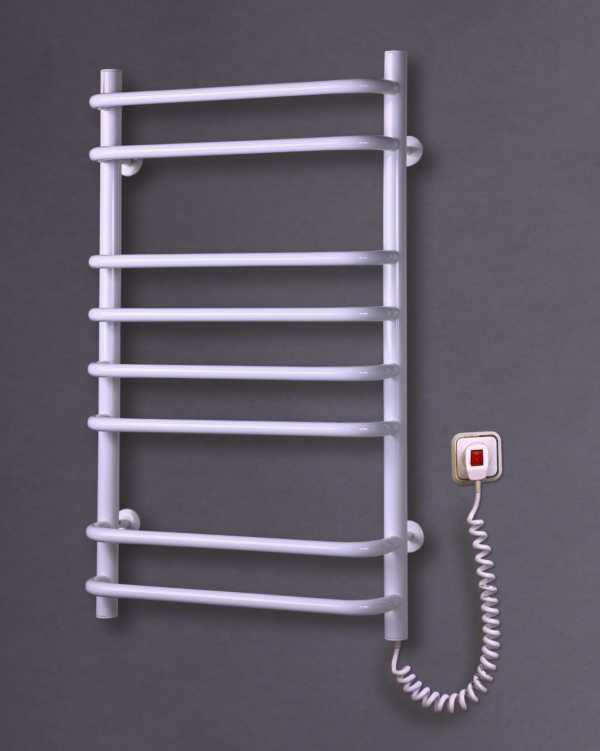

Электрический полотенцесушитель

На профильном рынке встречаются универсальные модели, объединяющие положительные свойства обеих категорий, их подключают к электросети и отоплению. При правильной врезке сушилка будет радовать круглый год: летом от сети, а зимой от централизованного отопления. Единственная сложность – выбор оптимального места монтажа.

Способы совмещения

Полотенцесушитель – это специфический отопительный прибор, обогревающий ванную комнату, используемый для сушки разнообразного мелкого текстиля. Теплые полы обустраивают в тандеме с водяным прибором.

Полотенцесушители могут быть подключены к одному из следующих типов трубопроводов:

к централизованному отоплению – это крайне редкий вариант;
к магистральному стояку;
к рециркуляционному ответвлению горячего водоснабжения.

Указанные разновидности отличаются режимами работы, диаметром. Если подсоединить теплый пол к первому варианту, он будет греть только в отопительный сезон. При внедрении к рециркуляционной линии дополнительный обогрев возникает при открытых кранах. Переменный режим образуется при привязке к стояку, этот вариант не рационален, так как проявляет малую производительность.

Теплые полы подключаются к полотенцесушителю параллельно, последовательно либо через циркуляционную станцию. Первые два способа воздействуют на гидравлические параметры стояка. Циркуляционный узел, оснащенный теплообменником, позволяет разделить функционал полотенцесушителя и контура теплых полов.

Параллельное подключение

Реализуется посредством тройников: труба, обслуживающая напольное отопление, присоединяется с помощью запорной арматуры. Обязательным компонентом является регулирующий вентиль, позволяющий координировать расход воды.

Решение имеет существенный недостаток: велика вероятность прохождения сквозь схему недостаточного объема теплоносителя. Причина подобного эффекта – гидравлическое сопротивление контура выше аналогичного параметра полотенцесушителя. Для обеспечения полноценной циркуляции воды придется ограничивать расход последнего, прикрывая входной или выходной кран. Но эта мера может вызвать недовольство соседей, так как вероятно общее ослабление потока.

Решением может стать маломощный циркуляционный насос производительностью до 50-70 Вт, он будет принудительно прокачивать рабочую среду. В этом случае возникнут затраты на электроэнергию.

Последовательное

Точкой стыка становится разрез стояка, при таком сценарии оба отопительных прибора будут функционировать одновременно. Стояк отключают, из него вырезают участок трубопровода, в срез внедряют шаровой кран и вентиль (либо 2 вентиля), через них присоединяют трубопровод контура.

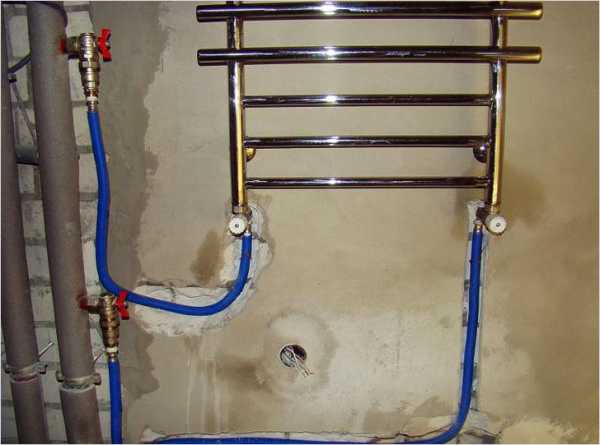

Схема установки теплого пола от полотенцесушителя

Минус решения – возникновение большого сопротивления в работе стояка. Эффект усилится, если прикрутить регулирующий вентиль. Здесь не рекомендуется использование циркуляционного насоса, он будет лишь дополнительным препятствием.

Схема с теплообменником

Оптимальное решение рассматриваемого вопроса – использование узла с теплообменником и насосом. Рабочая среда, циркулирующая в трубах контура, нагревается от воды в теплообменнике. В такой связке образуется полноценная гидравлическая независимость.

Рекомендуется подключать насос последовательно по отношению к полотенцесушителю, кроме станции необходимо вмонтировать байпас. Параллельное внедрение в данном случае сопровождается теми же недостатками, что присущи подключению напрямую, один из них – недостаточный поток нагретой жидкости.

Как сделать теплый пол от полотенцесушителя: последовательность работы

Первый шаг – полный демонтаж старого напольного покрытия, оголяется бетонное основание, с которого тщательно вычищается пыль и грязь. Базу гидроизолируют и выравнивают.

Покупка материалов предваряется составление подробной схемы, на которой фиксируются такие показатели, как диаметр элементов и их протяженность, точки расположения обратки и подачи. Также необходимо предусмотреть качественную гидроизоляцию, которая станет полноценной страховкой от потопа в случае повреждения компонентов водяного теплого пола. Далее укладывается теплоизоляция, благодаря которой предотвращаются утечки тепла вниз.

Порядок работы:

Специфика сборки конструкции определяется базовым материалом. Полипропиленовые трубы объединяются посредством фитингов. Металлопластиковые выбирают и покупают такие, чтобы во время укладки образовалось как можно меньше соединений. Изделия из нержавейки или меди монтируют с применением уголков из аналогичного материала.
На поверхности пола компоненты фиксируются с помощью хомутов.
Соединительные муфты необходимы для врезки контура в систему. Важно избегать резких поворотов трубопровода.
Следующим слоем идет армирующая сетка, необходимая для увеличения прочности стяжки.
По периметру стен приклеивается компенсационная демпферная лента, с помощью которой можно избежать растрескивания бетона вследствие расширения материала при высыхании.
Смесь заливается по выставленным маякам. В зависимости от толщины она будет сохнуть пару недель, рекомендуется время от времени смачивать ее поверхность водой, чтобы не возникло пересыхание.

После подключения контура к радиатору систему тестируют и укладывают финишную облицовку – кафель, наливной пол, линолеум.

Контрольная проверка системы

Перед тем, как заливать рабочую конструкцию бетоном или его аналогами, проверяют герметичность системы: открывают краны, чтобы выпустить воздух, и заполняют контур водой.

Перед тем, как перейти к заливке смеси бетона, трубы заполняют холодной водой так, чтобы соблюдалось давление 2 атм. Так во время проверки легче обнаружить любые протечки, если их нет, можно переходить к заливке стяжки. Чтобы повысить качество используемой смеси, желательно ввести в нее пластификатор. Оптимально, если толщина образуемого слоя будет превышать 6 см. После полного высыхания бетона можно срезать выступающие участки компенсирующей ленты и перейти к формированию чистового напольного покрытия.

После заливки нужно подождать 3-4 недели перед тем, как первый раз включить систему в режиме отопления. В течение нескольких дней постепенно поднимают температуру до требуемого уровня.

Особенности эксплуатации

Специалисты признают врезку к полотенцесушителю малонадежным способом обеспечения дополнительного отопления в ванной комнате. Это сложная конструкция, и полноценность ее эксплуатации полностью зависит от грамотности монтажа. К тому же если подача горячей воды осуществляется с перебоями, полы будут периодически холодными, что неприятно, учитывая потраченные на модернизацию деньги и силы.

Если теплоноситель подается в трубопровод под слабым давлением, его производительность оставляет желать лучшего из-за быстрого остывания воды.

Нельзя забывать и об аварийных ситуациях: в случае повреждения контура велик риск затопления квартиры снизу. Чтобы восстановить систему, придется демонтировать чистовое напольное покрытие и бетонную стяжку.

pechiexpert.ru

Тёплый пол от полотенцесушителя: схема

Недостаточный обогрев собственного жилища – это неприятность, с которой сталкивался практически каждый первый. И если в межсезонье подобного рода дискомфорт можно потерпеть, то в холодное время года плохо прогреваемые помещения превращаются в настоящую бытовую катастрофу. Конечно, существует множество решений, которые помогают улучшить ситуацию с температурой в квартире, но все они, как правило, либо слишком затратные, либо попросту неосуществимы в определённых условиях. Поэтому приходится искать альтернативные варианты, даже несмотря на то, что некоторые из них являются весьма спорными с различных точек зрения.

Система «теплый пол»

К примеру, установка тёплого пола от полотенцесушителя – это довольно распространённый способ обеспечить нормальный прогрев поверхности и комфортную температуру в помещении. Несмотря на то, что такой подход, мягко говоря, не одобряется соответствующими службами, множество людей отдаёт предпочтение именно этой системе тёплого пола, ведь вывод от полотенцесушителя позволяет сэкономить финансы на установке дополнительных агрегатов и в целом значительно упрощает монтаж.

Само собой, для того чтобы качественно установить такую конструкцию, нужно прежде изучить, как именно она функционирует.

Принципы работы

Полотенцесушитель — это отопительный прибор, предназначенный для установки в квартирах и частных домах. С виду он очень напоминает обыкновенную часть системы внешних коммуникаций, однако основное его предназначение кроется именно в названии – такой прибор удобно использовать для просушивания полотенец и мелкого белья. Кроме того, иногда полотенцесушитель исполняет роль компенсирующей петли и выступает дополнительным источником тепла в ванной комнате.

Все модели полотенцесушителей подразделяются на две основные категории: водяные и электрические.

Первые присоединяются к основной системе водопровода, либо же к отопительной системе и функционируют за счёт подачи горячей воды. По виду они похожи на изогнутую трубу, которая, для большей эстетики покрыта никелированным слоем.

Электрические полотенцесушители, соответственно, питаются от розетки и удобны тем, что для их установки подойдёт абсолютно любой участок квартиры, где поблизости имеется источник электропитания. Такой прибор отдаёт много тепла, при этом употребляя малую долю электроэнергии, в чем заключается его основное преимущество.

Полотенцесушители бывают разных видов

На современном рынке имеется довольно большой выбор качественных импортных моделей, среди которых вполне возможно выбрать подходящее. А для наших целей нужен самый эргономичный агрегат, который будет способен прослужить долгие годы.

Чаще всего, для установки теплого пола от полотенцесушителя используются водяные модели, но иногда предпочтение отдаётся подключению электрических. Всё очень просто – поступающую горячую воду с помощью нескольких дополнительных витков труб пропускают под напольным покрытием. Электрообогрев же намного тоньше самых тонких труб, что обычно осложняет задачу.

Если вы уже выбрали полотенцесушитель, далее нужно хорошо подготовиться к дальнейшим работам.

Чего ждать?

Хочется сразу предупредить, что качественная установка тёплого пола от полотенцесушителя требует определённых расчетов, навыков и знаний, иначе вы неизбежно столкнётесь со следующими проблемами:

Слишком горячий полотенцесушитель. Чересчур прогретая поверхность пола также может стать проблемой, если ваш прибор работает слишком интенсивно. Иногда снизить температуру сушилки не получается, и тогда вся установка теряет смысл.
В любых домах бывают перебои с горячей водой, и если при этом у вас имеется подпольная система – то она сделает поверхность не просто холодной, а ледяной. Этот фактор тоже следует учитывать при монтаже. Проблему можно решить установкой датчика контроля температуры.
При неграмотном порядке работы, вы рискуете нарушить нормальную подачу, и оставить и свою и соседскую жилплощадь вовсе без горячей воды.
Слишком большое давление в комплекте со случайным заломом труб, может привести к прорыву всей конструкции, после чего незаконная установка пола вскроется и последствия могут быть самыми неприятными.
Если вы планировали обратиться к профессионалам, скорее всего вы получите отказ, поскольку, как правило, фирмы не хотят связываться с незаконными видами монтажа.

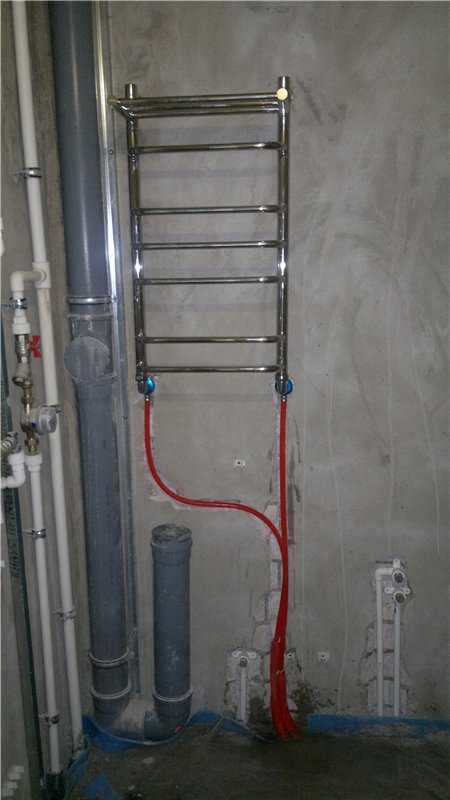

Теплый пол от полотенцесушителя

Если вас не пугают подобного рода трудности, можно попробовать осуществить установку тёплого пола от полотенцесушителя самостоятельно. Для этого существует несколько основным видов подключения.

Варианты

Несмотря на незаконность данной процедуры, народный опыт располагает различными методиками укладки тёплого пола от полотенцесушителя:

Для присоединения можно использовать последовательное подключение, подробная схема которого обязательно имеется на строительных форумах. Для того, чтобы оградить такой пол от перегрева, используется фольгированный пенофол, который укладывается двумя слоями, под конструкцией, и над ней. Также можно задействовать термоизоляционную сухую смесь для стяжки пола. Снизить температуру поможет использование трубы из материала с меньшей теплопроводимостью. Проще говоря, подойдёт любой способ, который поможет физически изолировать теплоноситель от поверхности.
Нередко в ход идёт схема параллельного подключения. При маленькой площади допустимо задействовать количественную регулировку подачи теплоносителя с помощью специального клапана, который имеет термостатирующую головку. Тут понадобится только один слой пенофола.
Самым правильным и экономически целесообразным считается устройство насосного узла с термосмесительным клапаном. Такой способ подходит для помещения с любой площадью и в этом основной его плюс. Конечно, понадобится детальная схема и качественный проект, иначе есть риск наделать крайне неприятных ошибок.
Еще один альтернативный способ – устройство так называемой гидрострелки. Это коротко-замкнутый гидравлический узел, который представляет из себя кусок трубы размером 2х2. Он изготавливается из нержавеющей стали или оцинковки.
Система теплого пола от полотенцесушителя

Это все основные методики установки системы тёплого пола с помощью такого прибора, как полотенцесушитель.

И всё-таки, для тех, кто обитает в многоэтажке и желает обогреть в ванной пару-тройку квадратных метров пола, лучше обратиться к специалистам, чем испытывать судьбу. Ведь качественная, а главное – профессионально выполненная система тёплого пола позволит устранить проблему недостаточного обогрева помещения раз и навсегда, и к тому же сэкономит массу нервов и времени.

Читайте также нашу статью по теме: Как своими руками сделать в ванной теплый пол?

vannalife.ru
