Водяной теплый пол от горячей воды
Рассмотрим, как это делается в квартире для ванной комнаты.
Как известно в квартире имеются общие стояки водоснабжения. И в квартирах обычно можно установить теплый водяной пол от горячего стояка. Смотрите схему:
Данное соединение не запрещено законом и какими-либо правилами! Смело можно делать!
Недостатки:
1. Теплый пол начинает греться только тогда, когда происходит потребление горячей воды. |
Условия и необходимые параметры:
1. Используйте трубу повышенного диаметра. Например, металлопластиковую 20мм. Трубу 16мм лучше не использовать, так как может получиться ситуация, когда в кране горячей воды – будет маленький напор, и вода будет бежать медленно.
2. Длина трубы должна быть по возможности короткой. Не превышать 20 метров. Шаг укладки рекомендую 150мм.
3. Бетонную стяжку сделать желательно более экономной, чтобы улучшить быстроту нагревания пола. Не более 5см. Вниз уложить толстую теплоизоляцию. Желательно пенополистирольную плиту толщиной не менее 15мм. С плотностью 35 кг/м3.

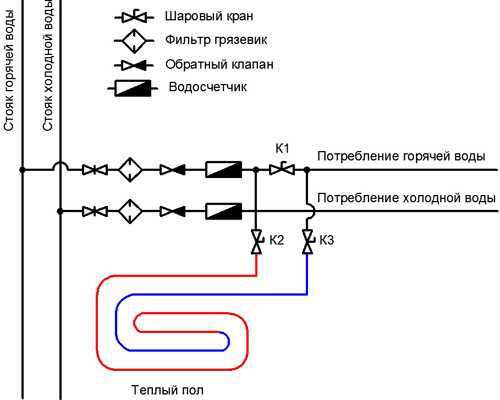

На схеме изображены шаровые краны: К1, К2, К3 .
К2 и К3 – Являются ремонтными кранами, в случаях, если образовались подтеки в полу, можно выключить. Либо полностью отключить теплый пол, чтобы не грел.
К1 – Можно использовать для грубой регулировки температуры пола. Если этот кран немного приоткрыть, то расход в теплом поле будет чуть меньше и температура пола убавится. Если он будет закрыт, то КПД пола будет максимальным.
В место К2 лучше поставить балансировочный клапан, но они в 10 раз могут быть дороже. Поэтому лучше чуть-чуть помаленьку регулировать кран К1 и можно добиться необходимой настройки.
На этом все, если не понятно пишите вопросы, обязательно отвечу!
| Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email. | ||
Водяной теплый пол в квартире
Как устранить проблемы с водонагревателем?
Водяной теплый пол от горячей воды
—
Сантехник – ОТВЕЧАЕТ!!!
Большой сборник статей касающихся систем водоснабжения и отопления
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления
infobos.ru
Теплый пол водяной от горячей воды

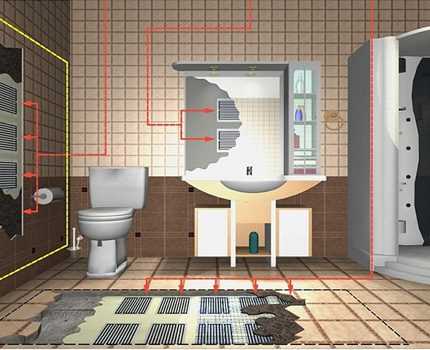

Ванная комната – это то помещение, в котором практически постоянно наблюдается большой уровень влажности. Именно поэтому в нем используется такой материал для облицовки, как керамическая плитка. Однако ее недостатком является то, что она холодная. То есть босиком на нее становиться очень неприятно. Именно поэтому теплый пол в ванной просто необходим.
Прежде чем утеплить пол при помощи напольных систем обогрева своими руками, необходимо разобраться в их разновидностях.
Водяной

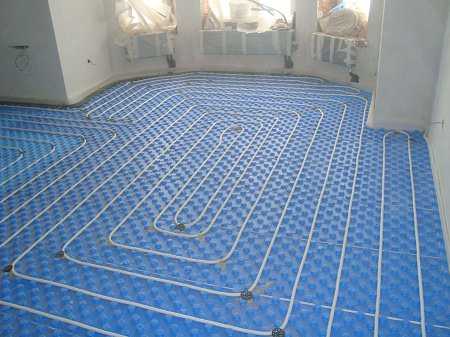

Нагревательная система водяного теплого пола — это уложенные в контуры трубы, которые заливаются стяжкой
Греется этот теплый пол от горячей воды (от центрального или автономного отопления), которая проходит в трубах системы. произвести довольно сложно. Чаще всего для ее обустройства используются трубы из металлопластика. После укладки конструкции ее заливают . После полного застывания раствора можно . Для регулирования температуры в этом случае применяется термостат. Теплый пол в ванной, который работает на основе горячей воды, является безопасным для человеческого здоровья, дешевым в плане эксплуатации. Но если он зависит от общей отопительной системы, то подогрев будет осуществляться только в период холодов. Кроме того, такой вариант практически невозможно сделать в условиях квартиры (за некоторыми исключениями).
Электрический

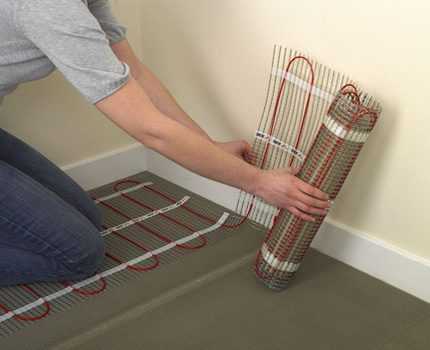

Такой теплый пол можно быстро монтировать своими руками, без привлечения других мастеров. Чтобы обустроить электрическую конструкцию вам понадобится:
- Специальный кабель,
- Отражающий теплоизоляционный материал,
- Терморегулятор.

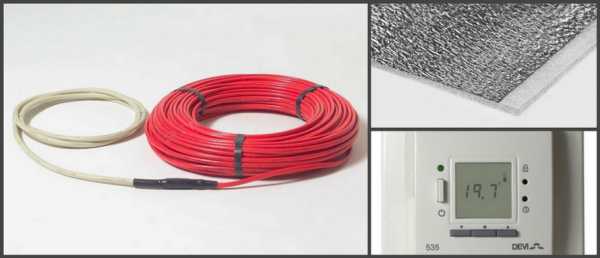

Греющий кабель, теплоотражающая подложка пенофол и терморегулятор
Учтите, что это сооружение придется заливать стяжкой. Теплый пол на основе имеет некоторые недостатки: есть риск поражения током, если технология монтажа нарушена. А еще система продуцирует электромагнитное излучение. Однако смонтировать его можно самостоятельно, и он отлично подходит под плитку.
Инфракрасный
Этот электрический теплый пол отличается от предыдущего тем, что нагревательные элементы находятся в окружении карбона. Они располагаются параллельно. Этот теплый пол в ванной комнате быстро укладывается своими руками. Достаточно просто расстелить пленку на основании, стяжка не требуется, монтаж происходит в слой плиточного клея. имеет небольшую толщину, поэтому не отнимает полезное пространство. Кроме того, излучение, исходящее от пленки, не причиняет вреда живым организмам.

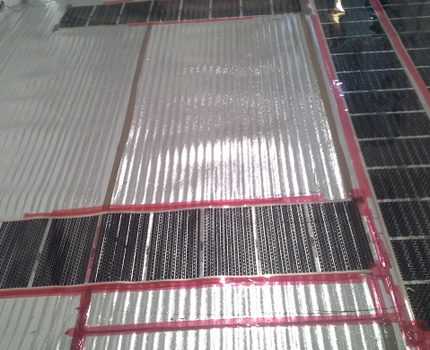

Пирог инфракрасного теплого пола в ванной
Подготовка основания
Прежде чем сделать любой теплый пол, необходимо заранее подготовить основание. Для этого нужно демонтировать старую плитку. Постарайтесь устранить все остатки клея, заделать возможные щели и трещины. При надобности сделайте черновую стяжку. Далее, необходимо обустроить слой защиты от проникновения влаги: рубероид, полиэтиленовую пленку или применить обмазочную .

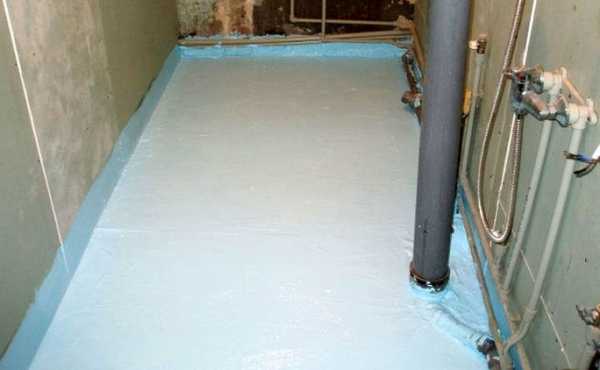

Обмазочная гидроизоляция, как и рулонная производится с запуском на стены
После этого производится утепление основания. Это можно сделать при помощи пенополистирола. Если на нем есть слой фольги, то он должен находиться вверху. Если нет, то отражатель стелется отдельно.
Далее, нужно монтировать армирующую сетку. Она не только поможет укрепить цементную стяжку, но и станет основанием для фиксации труб (кабеля). Толщина этого материала составляет 3-4 мм, а размер ячейки – 10х10 см.

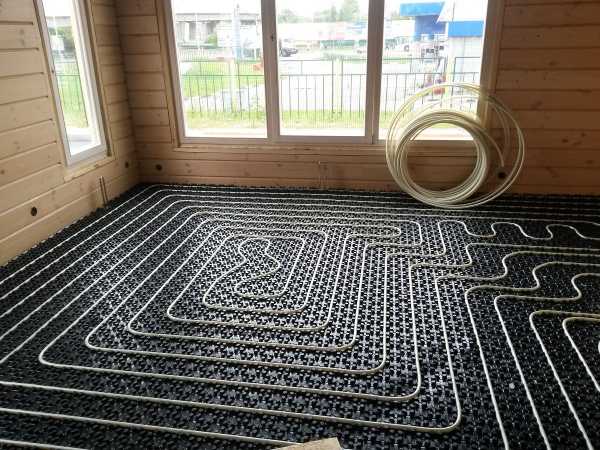

Особенности укладки водяной системы
Если вы все же решили монтировать теплый пол, работающий от горячей воды, то этот процесс имеет такую последовательность действий:
Как видите, сделать водяной пол своими руками можно, но работа эта хлопотная, и требует осуществления точных подсчетов.
Особенности обустройства электрического и инфракрасного пола

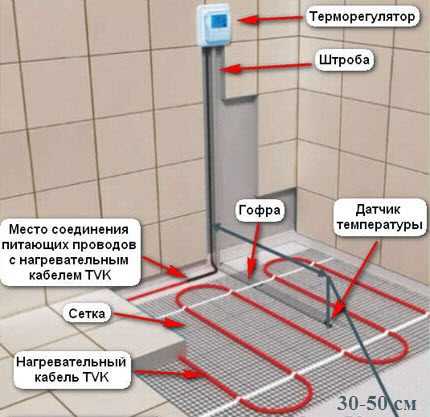

Электрический теплый пол тоже часто используется в ванной, если есть необходимость укладывать плитку. Итак, в этом случае процесс предусматривает такую последовательность работ:
- Заливка черновой стяжки, при помощи которой производится выравнивание основания.
- Укладка теплоизоляционного материала с отражающим слоем.

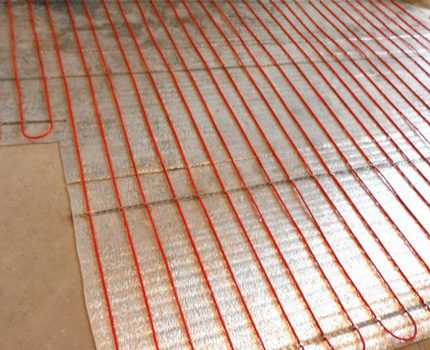

- Монтаж армирующей сетки. Именно к ней будет крепиться кабель.

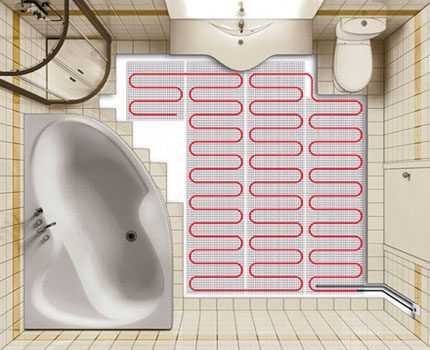

- Монтаж нагревательного кабеля. Учтите, что для его фиксации не следует использовать металлические хомуты. Раскладывать кабель надо точно по нарисованной ранее схеме.
- Монтаж терморегулятора. При этом учтите, что он должен располагаться на высоте около 0,8-1 м от пола.

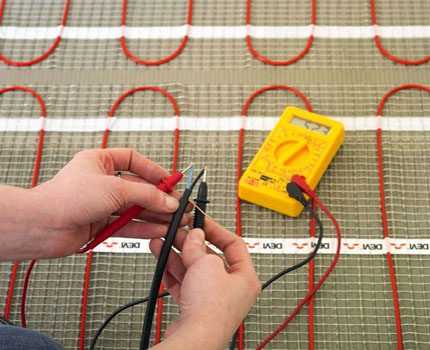

- Проверочный запуск системы. На этом этапе проверяется сопротивление конструкции. При возможности необходимо отыскать очаги, в которых происходит замыкание. Если их нет, можно продолжать работу.
- Заливка стяжки. В этом случае ее толщина составляет не менее 5 см.
- Дополнительная проверка работоспособности. То есть вам снова нужно измерить сопротивление в системе.
Не должна иметь пустот. Кроме того, ее следует укрепить фиброволокном. Только в этом случае вы сможете избежать ее последующего разрушения под воздействием перепада температур.
Монтируется быстрее всего. Его отличительной особенностью считается отсутствие необходимости в обустройстве стяжки. То есть плитку можно укладывать прямо на пленку. Такой теплый пол нужно просто расстелить согласно схеме. Надо учитывать, что нагревательные элементы не должны в конечном итоге находиться под тяжелыми предметами мебели. В противном случае произойдет локальный перегрев, и теплый пол выйдет из строя.
Инфракрасную систему важно правильно подключить и заизолировать. Также следует позаботиться о верном монтаже датчика и терморегулятора. После проверки работоспособности конструкции можно укладывать плитку.
Вот и все особенности обустройства теплых полов в ванной комнате. Будьте внимательны при монтаже. Оставляйте свои комментарии к статье и напоследок, видео о технологии укладки нагревательных матов:
За последние годы технология отопления для пола стала популярной и в обычных городских квартирах. Теплый пол от полотенцесушителя – это бюджетный вариант устройства обогрева, который применяется в тех случаях, когда установка котла по каким-либо причинам невозможна.
Схема подключения полотенцесушителя к центральной системе отопления имеет ряд разновидностей, именно от существующей схемы и нужно отталкиваться при монтаже. В некоторых многоквартирных домах полотенцесушители запитаны от «обратки» системы отопления. Такой вариант подразумевает достаточно низкую температуру в стояке и полотенцесушителе, а в летнее время, в периоды отключения отопления, труба остывает совсем. От идеи монтажа в таких домах лучше отказаться, система не будет правильно функционировать.
Другой вариант – это питание полотенцесушителя от горячей воды в ванной. В этом случае схема отопления будет работать намного эффективнее, но при этом нужно правильно рассчитать сечение трубы, замерить площадь и правильно подключить сам водяной пол. Металлопластиковая труба должна быть меньшего диаметра, чем стояк, чаще всего оптимальным вариантом является D16. Водяной пол требует особого внимания при монтаже, особенно если установку производить своими руками.
Способы подключения теплого пола своими руками достаточно просты, через основной стояк горячей воды производится дополнительная врезка на контур теплого пола. Труба уходит в пол и возвращается в полотенцесушитель. В стояк врезается регулировочный кран, которым можно дозировать подачу горячей воды по стояку напрямую. Основной поток предполагается через контур пола в комнате.

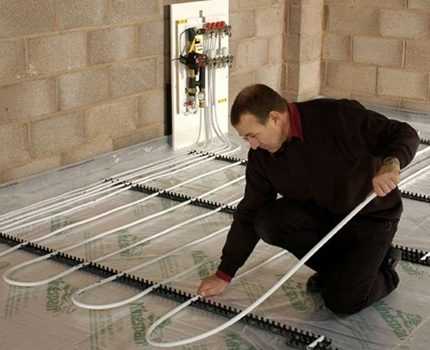

Монтируется труба пола на подложку, радиусы загиба должны быть минимальны, чтобы сопротивление потоку не было критичным. Такой пол в ванной будет работать только при хорошем давлении в трубах.

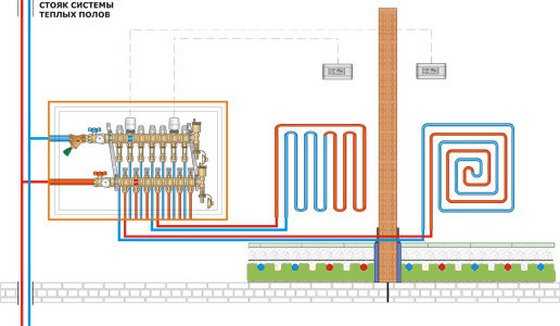

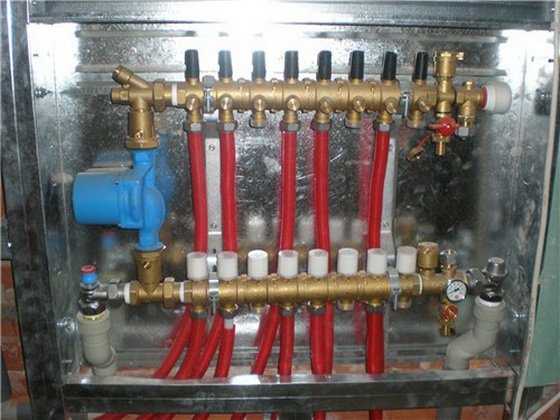

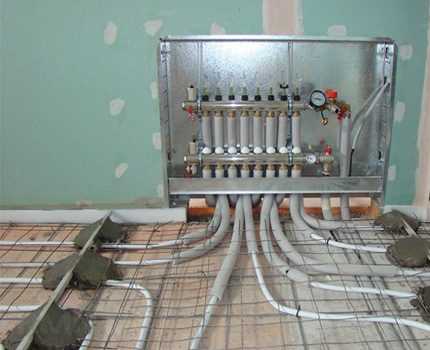

Для подключения нескольких контуров теплого пола к системе горячего водоснабжения используют коллектор, через него можно регулировать подачу горячей воды на каждый контур отдельно, иногда систему дополняют насосом для циркуляции, но такие варианты могут быть рентабельны лишь в больших квартирах и использовании не в одной комнате.
Основные преимущества системы:
- экономичность в использовании;
- долговечность при правильном монтаже.
Возможные проблемы
h3_2
Проводить подобным способом водяной теплый пол – это скорее исключение, чем правило. Функциональность системы отопления во многом зависит от показаний в общей сети, если давление упало, то и работа контура будет нарушена, потому как замедлиться циркуляция теплоносителя и температура нагрева упадет. Если в доме частые отключения отопления, то и напольное покрытие в ванной комнате будет холодным. Еще одна проблема – это возможность аварийной ситуации. Если трубу прорвет в результате гидроудара или другого воздействия, то устранить течь можно будет, лишь полностью разобрав весь пирог, нужно будет снять плитку и сделать демонтаж стяжки.
Подготовка к монтажу
При монтаже конструкции своими руками нужно уделить особое внимание материалам, укладка в квартире металлопластика подразумевает использование только качественной трубы, которая не порвется при высоком давлении в ванной комнате. Резьбовые врезки следует сделать при помощи усиленных фитингов. Запорная арматура должна быть качественной, а каждый узел должен иметь возможность автономного отключения и циркуляции воды при помощи байпаса. Производить работы своими руками можно, имея навыки и опыт подобных работ, в противном случае лучше обратиться за квалифицированной помощью.
Важно! В самой высокой точке змеевика полотенцесушителя должен быть предусмотрен клапан сброса воздуха (кран Маевского). Его отсутствие завоздушит систему и трубы в ванной останутся холодными.
Инструкция по установке
Монтаж водяного тёплого пола в ванной своими руками в квартире многоэтажного дома может позволить решить множество проблем. Согласно типовому проекту, ванная комната отапливается исключительно за счет полотенцесушителя, чего явно недостаточно для проведения комфортных водных процедур.
Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.
Можно ли делать водяные полы в ванной
Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.
Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.
Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.
Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.
Как укладывать обогреваемые полы в ванной
Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.
В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.
Как залить пол в ванной
Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:
- Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
- Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.
Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.
Как в ванной подключить водяной пол
Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.
- От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
- От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
- От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.
Распространенные ошибки при монтаже и подключении
Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:
- Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
- Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
- Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
- Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.
Теплые полы в ванной — электрические или водяные
Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.
Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.
Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.
Сегодня мы с вами рассмотрим вопрос, как сделать теплый пол от горячей воды в квартире, в частности, в ванной комнате.
Чтобы пол в ванной комнате был всегда приятным для ног, делают теплый пол. Теплый пол может быть электрическим, а может быть жидкостным, запитанным от системы отопления. Обычно для этого делают отводку от стояка отопления или от полотенцесушителя, если тот запитан от системы отопления.
Однако в летнее время, а лучше сказать, с мая по октябрь, отопление в городских многоэтажных домах отключают. И теплый пол, запитанный от системы отопления также бездействует до того момента, пока не включат отопление осенью во всем доме.
Чтобы в конце весны и в начале осени не остаться без теплого пола, трубки запитывают от системы горячего водоснабжения. Конечно, горячую воду, бывает, также отключают летом. Но срок отключения горячей воды не велик, а также не бывает плановым. Так что даже летом теплый пол от горячей воды в квартире будет исправно работать и греть ноги.
Каким образом теплый пол водяной в ванной комнате можно подключить к системе горячего водоснабжения и как сделать это правильно.
Во-первых, можно обратиться в специализированную фирму, которая постоянно работает с отоплением и водоснабжением. Специалисты фирм без лишних для вас хлопот проделают все, начиная от установки трубок пола и заливки его стяжкой, и до подключения пола к горячей воде и регулировки его температуры.
Во-вторых, можно проделать весь этот процесс самостоятельно, но для этого потребуется изучить досконально всю информацию по этому вопросу.
Вы должны представлять, где купить все комплектующие, как подготовить бетонный пол в ванной к установке трубчатого пола, как сделать заливку стяжки. И затем, положить сверху покрытие – обычно для этого используют керамическую плитку.
Закупаем комплектующие
Что закупить все комплектующие для изготовления теплого пола, вам нужно для начала узнать, какова будет длина контура теплого пола в вашей ванной комнате. Для этого замерьте длину и ширину свободного пола в вашей ванной.
Почему только свободного? Потому что вы не будете размещать трубки водяного пола там, где не ходите. А это площадь, на которой находится ванна или душевая кабина, тумба под умывальником, площадь, занятая основаниями шкафов.
В стандартной ванной комнате у вас получается прямоугольник со сторонами 2 метра на 0,5 метра. В совмещенном санузле у вас получится фактически квадрат со сторонами 1,5 метра. В нестандартных ванных комнатах вы сами сможете замерять стороны для свободной площади пола.
Далее вы можете отправляться в магазин сантехники или фирму, торгующую принадлежностями для установки теплого пола. Также в любом торговом центре, который специализируется на товарах для ремонта, вы найдете отдел, в котором вы купите все необходимое – трубы, фитинги, запорную арматуру. Не забудьте приобрести напольные крепления для трубок теплого пола.
Если вы собираетесь запитывать от горячего водоснабжения свой теплый пол, антифриз не будет курсировать по трубкам, там будет чистая горячая вода. Это значит, что вы можете брать менее дорогие трубки для водяного пола, поскольку трубки для антифриза стоят чуть дороже.
Готовим основание под теплый пол
Для того чтобы начать всю процедуру по установке теплого пола, вам потребуется сначала демонтировать чистовое напольное покрытие в вашей ванной комнате. Те, у кого там лежал линолеум, получают «бонус» в виде его легкого демонтажа. Те, у кого в ванной на полу плитка, будут вынуждены ее демонтировать.
Далее производится чистка и выравнивание бетонного основания. Если не произвести чистку от остатков плиточного клея и тому подобных наплывов и бугров, ваша новая стяжка не будет прочно держаться за бетонное основание и, в итоге, растрескается и разрушится.
Монтируем теплый пол

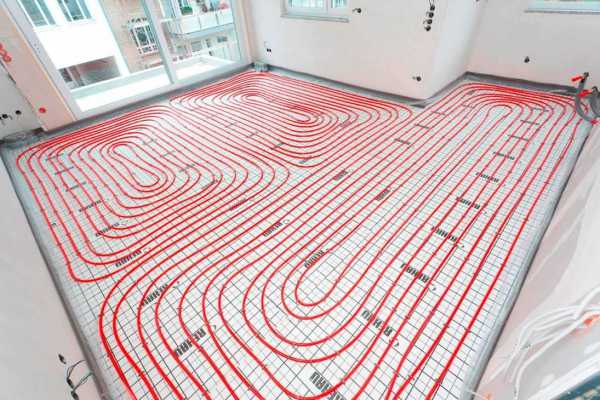

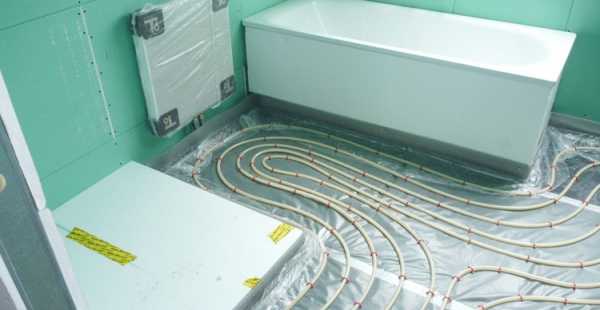

На чистое и ровное бетонное основание укладываются трубки теплого пола, которые монтируются на бетон при помощи напольных креплений. Крепления прикручиваются к бетону дюбелями, а трубки защелкиваются в креплениях.
Обязательно оставьте избыточную длину для входного и выходного патрубка – это поможет вам на этапе подключения теплого пола к горячей воде.
Подключаем и регулируем теплый пол
Подключение теплого пола должно производиться в 2 этапа. На первом этапе подключение производится. Когда трубки теплого пола только уложены, установлены крепления, фитинги и запорная арматура.
Это контрольное подключение должно показать вам, что вся система собрана правильно, течений нет, все работает. В этот момент можно будет исправить все, что сделано неправильно или нуждается в доработках.
На этом этапе вы сможете оценить, сколько нагревается теплый пол, насколько правильно он работает.
Внимание! Заливка стяжки должна производиться, когда внутри трубок теплого пола находится горячая вода под давлением.
Окончательная регулировка теплого пола по температуре производится уже после монтажа чистового покрытия в ванной комнате.
Заливаем стяжку
После того, как теплый пол смонтирован, можно начинать заливать новую стяжку, которая скроет трубки водяного пола и защитит их от механических повреждений. Лучше всего для этой цели использовать готовый состав для стяжек. Он обладает гораздо лучшей пластичностью, нежели обыкновенный раствор.
Если вы устанавливали теплый пол по уровню, то теперь можете использовать верхние точки его для крепления маяков, которые покажут вам при заливке стяжки, что вы заливаете ее строго параллельно земле.
Конечно, можно заливать такое небольшое пространство без маяков, но в случае ошибки у вас будут проблемы с дальнейшей укладкой плитки. А также с тем, что в углах и углублениях неровного пола у вас будет скапливаться вода.
Далее, после того, как стяжка окончательно застынет, можно будет смонтировать поверх нее декоративное напольное покрытие. Лучшим вариантом для ванной комнаты является керамическая плитка.
После того, как смонтировано чистовое покрытие, ваш новый теплый пол в ванной комнате готов. Остается только окончательно отрегулировать его температуру. Делается это при помощи самого обычного шарового крана, который регулирует поступление горячей воды в трубки пола.
Можно также использовать механический термостат, который будет автоматически поддерживать установленную температуру.
- Регистрация: 31.01.11 Сообщения: 12 Благодарности: 0
Здравствуйте! Решили сделать теплый пол от ГВС в ванной на площадь около 2 м2, все подключили к полотенцесушителю, однако почему-то очень плохая циркуляция и греет только в самом начале. Какую мы ошибку допустили и как лучше это делать, подскажите пожалуйста! Интересует именно подключение к выходу на полотенцесушитель. Заранее спасибо
- Регистрация: 14.10.08 Сообщения: 7.203 Благодарности: 3.508 Хортэк СПб удивляюсь здесь
смысл воде идти в петлю ? если есть байпас и не боитесь соседей — задушите.
- Регистрация: 31.01.11 Сообщения: 12 Благодарности: 0
Нет, соседей не задушу, дом многоэтажный, мы последние на очереди по давлению, тем не менее давление нормальное… Как решить можно данную проблему или необходимо ввариваться в стояк? не совсем понимаю…
- Регистрация: 24.01.11 Сообщения: 201 Благодарности: 30
Здравствуйте! Решили сделать теплый пол от ГВС в ванной на площадь около 2 м2, все подключили к полотенцесушителю, однако почему-то очень плохая циркуляция и греет только в самом начале. Какую мы ошибку допустили и как лучше это делать, подскажите пожалуйста! Интересует именно подключение к выходу на полотенцесушитель. Заранее спасибо
Запрещено!
- Регистрация: 31.01.11 Сообщения: 12 Благодарности: 0
Я прошу совета по конкретному вопросу, а не правовую оценку моих действий. Спасибо за понимание…
- Регистрация: 31.01.10 Сообщения: 685 Благодарности: 557
Там нет циркуляции, поставте насос и смесительный бы не помешал, а то обжигаться об пол будете.
- Регистрация: 31.01.11 Сообщения: 12 Благодарности: 0
А без насоса возможно как-нибудь заставить систему работать? Не совсем понимаю, давление же нормальное и полотенцесушитель как-то греет…
- Регистрация: 14.10.08 Сообщения: 7.203 Благодарности: 3.508 Хортэк СПб удивляюсь здесь
Повторюсь — если тп в паралель пс, то вода туда не пойдет.
если ПС служит байпасом, его надо чучка пережать что бы вода пошла в ТП. и то не факт.
как говаривал один персонаж » схему сестра, схему..» и потом будут советы. - Регистрация: 31.01.11 Сообщения: 12 Благодарности: 0

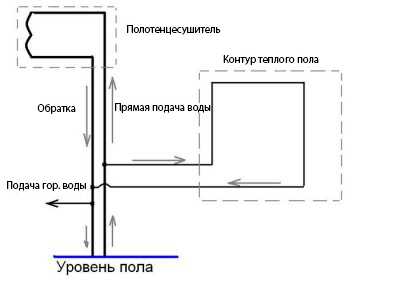

Вот упрощенная схема
Одно только уточнение, полотенцесушитель в настоящий момент отсутствует на его месте пробка.
- Регистрация: 14.10.08 Сообщения: 7.203 Благодарности: 3.508 Хортэк СПб удивляюсь здесь
ну и нафиг воде идти в ваш ТП с 16 трубой ?
- Регистрация: 31.01.11 Сообщения: 12 Благодарности: 0
Подскажите пожалуйста как сделать, чтобы она туда все таки пошла и начала нормально циркулировать
- Регистрация: 31.01.10 Сообщения: 685 Благодарности: 557
Я же Вам написал выше. Примерно вот так:
Есть конечно еще вариант::, но там сплошной криминал - Регистрация: 31.01.11 Сообщения: 12 Благодарности: 0
А вариант с криминалом это какой?)
С насосом то я понял, что есть такой вариант…И подскажите пожалуйста, какой насос в данном случае лучше и сколько он будет потреблять электроэнергии
- Регистрация: 14.10.08 Сообщения: 7.203 Благодарности: 3.508 Хортэк СПб удивляюсь здесь
Криминал это задушить/пережать поток по стояку минимум в два раза или совсем, что бы вода пошла в пол.
Ну собственно за это вас и придушат соседи. опять же никакой регулировки тп у вас не получится.
насос потребляет от 6 до 8 Вт. альфа или упс 25/4. - Регистрация: 04.08.07 Сообщения: 1.871 Благодарности: 246 стакан2 с дальнобоем завязал
Парни у меня параллельно сушняку, все работает на ура, темп где то 26гр.
Стояк вроде дюймовый, приварил два отвода на дюйм внизу и чуть ниже верхней точки сушняка, установил фаровские коллектора на два выхода, на один 20 трубой запитал сушняк, а полдюйма полы, и еще по ходу стояка между отводами установил шаровый, на случай отключения сушилки, чтоб циркуляция ГВС была.
Ну так от, через пол идет воды меньше чем через сушняк, тем самым температура самая нужная ну и еще на обратке поджимаю чуток.ТСЖ вычислили,теперь по 300р доплачиваю за комфорт, площадь где то 4 квадрата а может больше.
otoplenie-help.ru
Теплый пол от горячей воды в квартире
Сегодня мы с вами рассмотрим вопрос, как сделать теплый пол от горячей воды в квартире, в частности, в ванной комнате.Чтобы пол в ванной комнате был всегда приятным для ног, делают теплый пол. Теплый пол может быть электрическим, а может быть жидкостным, запитанным от системы отопления. Обычно для этого делают отводку от стояка отопления или от полотенцесушителя, если тот запитан от системы отопления.
Однако в летнее время, а лучше сказать, с мая по октябрь, отопление в городских многоэтажных домах отключают. И теплый пол, запитанный от системы отопления также бездействует до того момента, пока не включат отопление осенью во всем доме.
Чтобы в конце весны и в начале осени не остаться без теплого пола, трубки запитывают от системы горячего водоснабжения. Конечно, горячую воду, бывает, также отключают летом. Но срок отключения горячей воды не велик, а также не бывает плановым. Так что даже летом теплый пол от горячей воды в квартире будет исправно работать и греть ноги.
Каким образом теплый пол водяной в ванной комнате можно подключить к системе горячего водоснабжения и как сделать это правильно.
Во-первых, можно обратиться в специализированную фирму, которая постоянно работает с отоплением и водоснабжением. Специалисты фирм без лишних для вас хлопот проделают все, начиная от установки трубок пола и заливки его стяжкой, и до подключения пола к горячей воде и регулировки его температуры.
Во-вторых, можно проделать весь этот процесс самостоятельно, но для этого потребуется изучить досконально всю информацию по этому вопросу.
Вы должны представлять, где купить все комплектующие, как подготовить бетонный пол в ванной к установке трубчатого пола, как сделать заливку стяжки. И затем, положить сверху покрытие – обычно для этого используют керамическую плитку.
Закупаем комплектующие
Что закупить все комплектующие для изготовления теплого пола, вам нужно для начала узнать, какова будет длина контура теплого пола в вашей ванной комнате. Для этого замерьте длину и ширину свободного пола в вашей ванной.
Почему только свободного? Потому что вы не будете размещать трубки водяного пола там, где не ходите. А это площадь, на которой находится ванна или душевая кабина, тумба под умывальником, площадь, занятая основаниями шкафов.
В стандартной ванной комнате у вас получается прямоугольник со сторонами 2 метра на 0,5 метра. В совмещенном санузле у вас получится фактически квадрат со сторонами 1,5 метра. В нестандартных ванных комнатах вы сами сможете замерять стороны для свободной площади пола.
Далее вы можете отправляться в магазин сантехники или фирму, торгующую принадлежностями для установки теплого пола. Также в любом торговом центре, который специализируется на товарах для ремонта, вы найдете отдел, в котором вы купите все необходимое – трубы, фитинги, запорную арматуру. Не забудьте приобрести напольные крепления для трубок теплого пола.
Если вы собираетесь запитывать от горячего водоснабжения свой теплый пол, антифриз не будет курсировать по трубкам, там будет чистая горячая вода. Это значит, что вы можете брать менее дорогие трубки для водяного пола, поскольку трубки для антифриза стоят чуть дороже.
Готовим основание под теплый пол
Для того чтобы начать всю процедуру по установке теплого пола, вам потребуется сначала демонтировать чистовое напольное покрытие в вашей ванной комнате. Те, у кого там лежал линолеум, получают «бонус» в виде его легкого демонтажа. Те, у кого в ванной на полу плитка, будут вынуждены ее демонтировать.
Далее производится чистка и выравнивание бетонного основания. Если не произвести чистку от остатков плиточного клея и тому подобных наплывов и бугров, ваша новая стяжка не будет прочно держаться за бетонное основание и, в итоге, растрескается и разрушится.
Монтируем теплый пол
На чистое и ровное бетонное основание укладываются трубки теплого пола, которые монтируются на бетон при помощи напольных креплений. Крепления прикручиваются к бетону дюбелями, а трубки защелкиваются в креплениях.
Обязательно оставьте избыточную длину для входного и выходного патрубка – это поможет вам на этапе подключения теплого пола к горячей воде.
Подключаем и регулируем теплый пол
Подключение теплого пола должно производиться в 2 этапа. На первом этапе подключение производится. Когда трубки теплого пола только уложены, установлены крепления, фитинги и запорная арматура.
Это контрольное подключение должно показать вам, что вся система собрана правильно, течений нет, все работает. В этот момент можно будет исправить все, что сделано неправильно или нуждается в доработках.
На этом этапе вы сможете оценить, сколько нагревается теплый пол, насколько правильно он работает.
Внимание! Заливка стяжки должна производиться, когда внутри трубок теплого пола находится горячая вода под давлением.
Окончательная регулировка теплого пола по температуре производится уже после монтажа чистового покрытия в ванной комнате.
Заливаем стяжку
После того, как теплый пол смонтирован, можно начинать заливать новую стяжку, которая скроет трубки водяного пола и защитит их от механических повреждений. Лучше всего для этой цели использовать готовый состав для стяжек. Он обладает гораздо лучшей пластичностью, нежели обыкновенный раствор.
Если вы устанавливали теплый пол по уровню, то теперь можете использовать верхние точки его для крепления маяков, которые покажут вам при заливке стяжки, что вы заливаете ее строго параллельно земле.
Конечно, можно заливать такое небольшое пространство без маяков, но в случае ошибки у вас будут проблемы с дальнейшей укладкой плитки. А также с тем, что в углах и углублениях неровного пола у вас будет скапливаться вода.
Далее, после того, как стяжка окончательно застынет, можно будет смонтировать поверх нее декоративное напольное покрытие. Лучшим вариантом для ванной комнаты является керамическая плитка.
После того, как смонтировано чистовое покрытие, ваш новый теплый пол в ванной комнате готов. Остается только окончательно отрегулировать его температуру. Делается это при помощи самого обычного шарового крана, который регулирует поступление горячей воды в трубки пола.
Можно также использовать механический термостат, который будет автоматически поддерживать установленную температуру.
Отправить заявку
ООО ДИЗАЙН ПРЕСТИЖ > https://resant.ru/
Телефон: 8(495)744-67-74
Оказываем услуги по монтажу систем отопления, водоснабжения для частных загородных домов, дач, организаций. Осуществляем поставку оборудования для проведения работ со скидками.
Наши услуги:
Отопление: > https://resant.ru/otoplenie-doma.html
Монтаж, проектирование, сервисное обслуживание ремонт. Отопление по типу: автономное, водяное, частное, дровяное, индивидуальное, газовое, естественное.
Водоснабжение: > https://resant.ru/vodosnabzhenie-doma.html
> Автономное водоснабжение Установка системы водоснабжения как для постоянного, так и временного проживания и пользования домом. Осуществляем обслуживание систем водоснабжения: замена насоса, замена ремонт гидроаккумулятора, натройку автоматики управления насосом.
Котельная: > https://resant.ru/kotelnaya-doma.html
Для частного дома и промышленного предприятия. Проведем установку котла, рапределительных модулей контуров отопления, установим элементы автоматизации для контроля температурой.
Все работы выполняем под ключ. +7(495)744-67-74 ООО ДИЗАЙН ПРЕСТИЖ
Предлагаем посетить наши проекты: http://rapidly.ru/
В разделе Акции и скидки на нашем сайте https://resant.ru/ на странице https://resant.ru/aktsiya-skidki-otoplenie-vodosnabzhenie.html можно всегда найти выгодное предложение по отоплению и водоснабжению.
МЫ ПРЕДЛАГАЕМ:
resant.ru
kuhnileona.ru
Как уложить водяной тёплый пол в ванной своими руками от гидроизоляции до отделки
- Содержимое:
- Можно ли делать водяные полы в ванной
- Как укладывать обогреваемые полы в ванной
- Как залить пол в ванной
- Как в ванной подключить водяной пол
- Распространенные ошибки при монтаже и подключении
- Теплые полы в ванной – электрические или водяные
Монтаж водяного тёплого пола в ванной своими руками в квартире многоэтажного дома может позволить решить множество проблем. Согласно типовому проекту, ванная комната отапливается исключительно за счет полотенцесушителя, чего явно недостаточно для проведения комфортных водных процедур.Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.
Можно ли делать водяные полы в ванной
Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.
Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.
Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.
Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.
Как укладывать обогреваемые полы в ванной
Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.
- Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
- Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.
- Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
![теплоотражающая подложка]()
Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.- Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.
- Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
- Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.
Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.
Как залить пол в ванной
Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:
- Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
- Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.
Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.
Как в ванной подключить водяной пол
Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.
- От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
- От котла – решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
- От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.
Распространенные ошибки при монтаже и подключении
Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:
- Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
- Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
- Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
- Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.
Теплые полы в ванной – электрические или водяные
Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.
Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.
Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.
avtonomnoeteplo.ru
водяной от центрального отопления, как сделать от горячей воды, водный своими руками
Благодаря теплому полу можно улучшить эксплуатационные качества любого помещения, придав ему комфорта Зачастую дополнительным отопительным устройством к основному теплоснабжению используют тёплый пол. Наиболее распространенные виды подогрева пола – это водяные и электрические системы. Электрическая разновидность тёплого пола большей частью используется для того, чтобы как можно быстрее нагреть холодную плитку, использованную в качестве отделки на полу лоджии, веранды или ванной. Иногда такое отопление оборудуют, как дополнительное к центральному обогреву. Электрические теплые полы преимущественно устанавливают в помещениях, где водяное отопление установить невозможно. Отзывы многих пользователей свидетельствуют о том, что изобретение «Теплый пол» – это выгодно, удобно и комфортно.
Водяной теплый пол в квартире или доме: принципы монтажа
Теплый пол водяной по сути своей – это сложная многокомпонентная система, где каждая часть выполняет свою функцию.
По принципу обустройства теплые полы делятся на следующие виды:
- Сухие, применяемые преимущественно в частных домах с деревянными полами;
- Мокрые, заливаемые стяжкой и бетоном.
Наиболее распространенным является именно мокрый тип монтажа, поскольку именно бетонные полы больше всего нуждаются в подогреве.
Перед тем как делать теплый пол, следует посмотреть обучающие видео и ознакомиться с советами профессионалов
Теплый водяной пол необходимо монтировать на устойчивое и прочное основание. Ними могут быть любая бетонная плита или твердый грунт. На такое основание укладывают пароизоляцию, преимущественно из полиэтилена. Его толщина должна быть не меньше 0,1 мм. На следующем этапе укладки «пирога» наносится утеплитель. Это может быть экструдированный пенополистирол, имеющий очень низкий показатель теплопроводности, разумную стоимость и высокую механическую прочность. Поверх утеплителя укладывается цементно-песчаная стяжка. Для легкости укладки и подвижности смеси в нее обязательно нужно добавить пластификатор. Стяжку нужно армировать металлической сеткой из проволоки, у которой шаг ячеек 50*50 мм. Иногда применяют и плетение 100*100 мм. По стяжке внутри должны проходить трубы теплого подогрева с циркулирующим по ним теплоносителем. Высота стяжки над трубами должна быть не менее 3 см. Однако специалисты утверждают, что 5 см будет лучше, так, как прочность покрытия в этом случае на много выше, а значит и площадь распределения тепла по полу окажется более равномерной.
Теплый пол водяной от центрального отопления: виды напольного покрытия
В том месте, где пол примыкает к стене, а также на концах контуров водяного теплого отопления нужно прокладывать демпферную ленту, компенсирующую тепловое расширение бетона при нагреве. Верхнее покрытие пола является тем самым материалом, который предназначено для работы с обогревом.
Больше всего для этих целей подходят следующие виды строительных мероприятий:
- Керамическая плитка;
- Ламинат;
- Керамогранит;
- Ковролин.
Однако, выбирая материал, который будете использовать для обустройства теплого пола, проверяйте наличие в маркировке специального значка, свидетельствующего о пригодности материала к использованию в целях обустройства теплого пола. Кроме этого, необходимо помнить, что для более продолжительного срока службы покрытия напольного необходимо соблюдать в помещении тепловой режим.
Как сделать водяной теплый пол в квартире: требования к помещению
Кроме требований к напольному покрытию, для правильного функционирования системы «Теплый пол» необходимо соблюдать и другие условия, благополучно влияющие на работу оборудования. Некоторые из них касаются помещения, в котором отопление будет работать.
Самый грамотным решением является вариант, когда строительство трубопровода теплого пола планируется еще на начальных этапах возведения дома.
Данная система отопления сегодня довольно широко распространена в таких странах, как Швеция, Германия, Канада и Норвегия. Другие, экономически успешные страны, в которых энергоносители стоят достаточно дорого, также используют системы, способствующие снижению затрат на отопление, и теплые полы в том числе. Напольное отопление, считается на 30—40% экономичнее привычного радиаторного.
В уже готовом помещении также вполне возможно обустроить систему отопления «Теплый пол», однако для этого, помещение должно соответствовать следующим требованиям:
- Учитывая то, что толщина покрытия теплого водяного пола достигает цифр 8 – 20 см, высота потолков в таком помещении должна давать возможность смонтировать данную систему отопления и не сделать помещение слишком низким.
- Важно учитывать величину проемов дверей, которые в высоту не могут быть менее 210 см.
- Твердое основание под полом должно быть очень прочным, иначе оно не сможет выдержать цементно-песчаную стяжку.
- Еще основание должно быть гладким, чистым и ровным, а если есть неровности, то они не могут превышать 5 мм;
- В помещении, в котором вы планируете начать обустройство теплого пола, должны быть завершены отделочные и штукатурные работы, окна должны стоять на месте.
Водяной теплый пол рекомендуется укладывать на специальное покрытие
Теплопотери в помещениях должны быть на уровне 100 Вт/м2. В случае, если их показатель больше, то обязательно должны быть приняты меры по утеплению.
Пол теплый от горячей воды в квартире: элементы отопительной системы
Принцип действия такого устройства, как водяной теплый пол достаточно простой. Под напольным покрытием расположены трубы, по которым течет теплоноситель (вода), подающаяся от общей отопительной системы. Он отдает тепло полу, и таким образом обогревает и напольное покрытие, далее закон физики способствует тому, что теплый воздух быстро поднимается вверх, и обогревает помещение.
Система «Теплый водяной пол» состоит из следующих элементов:
- Водогрейный котел;
- Насос для увеличения циркуляции воды в системе;
- Шаровые клапаны;
- Трубы для разводки, по которым течет вода;
- Коллектор;
- Система регулирования;
- Фитинги для соединения трубопровода с коллектором.
Котел, который вы выберете, должен быть достаточно мощным для того, чтобы справляться с тем количеством воды, которое будет у вас в системе. Кроме этого, агрегат должен иметь 15-20% запаса мощности.
Водяной теплый пол в квартире (видео)

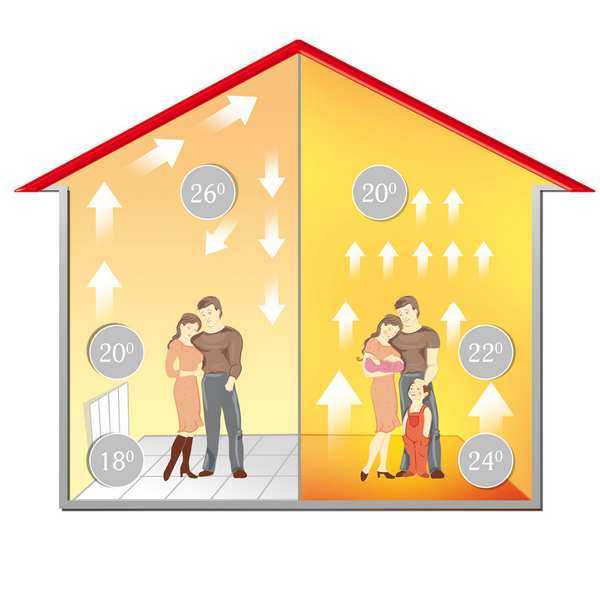

Традиционные радиаторы и батареи, которые долгие годы считались единственным приемлемым источником тепла, сегодня уступают место новым системам, таким, как теплый пол или греющие плинтуса. Многие с охотой внедряют инновационные методы, и сразу же ощущают их преимущество. Впрочем, теплые полы и раньше применялись в некоторых учреждениях, таких как детские сады и школы, но это были исключительные случаи и в частных домах они практически не использовались. Сегодня обустройство теплых полов поставлено практически на конвейер, и каждый желающий может своими руками оборудовать в своей квартире или доме теплый водный пол.
Добавить комментарий
teploclass.ru
Как сделать теплый пол в ванной: инструктаж устройства своими руками
Теплые полы все еще считаются редкостью в ванных комнатах, но ими уже не удивить. Они дарят уют и комфорт. С каждым годом число желающих установить такую систему подогрева растет. Все знают, насколько неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол к тому же постоянно бывает мокрым.
Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что требуется обратить пристальное внимание. В предложенной нами статье разобраны способы сооружения всех приемлемых электрических и водяных типов. Самостоятельные мастера у нас найдут подробные руководства по устройству и подключению систем.
Содержание статьи:
Разновидности теплых полов + их особенности
Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии для нагрева пола в доме с мощным отопительным котлом. Более рациональным будет внесение некоторых изменений в имеющуюся систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.
Конечно, лучше всего задуматься над подключением теплого пола еще на этапе проектирования отопления. Но и в рабочей системе легко найти точку, в которой можно будет разорвать трубопровод для врезки дополнительной распределительной гребенки.
Она распределяет потоки теплоносителя и в среде инженеров именуется коллектором. Каждый поток направляется в отдельный отопительный контур, пол нагревается несколькими такими контурами. Все они подсоединены к коллектору, теплоноситель в коллектор подается с помощью специального циркулярного насоса.
Если площадь пола в ванной небольшая (до 5 кв. метров), то от распределительной гребенки и насоса можно отказаться и использовать краны-отсекатели и терморегулятор. В больших помещениях без этого оборудования не обойтись: котел будет потреблять слишком много энергоносителя, и нагрев пола придется признать неэффективным.
Аргументы выбора наиболее подходящего , которую чаще всего применяют в обустройстве гигиенического помещения, приведены в рекомендуемой нами статье.
В ванной допускается стелить на пол не всякое покрытие, а водяной пол еще более ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 м кв.*К/Вт. Этому соответствует керамическая и каменная плитка. Смотрите на этикетке продукции значок, обозначающий совместимость с теплыми водяными полами
В электрополах нагревательной “сердцевиной” служат:
- нагревательные кабели, маты;
- инфракрасные карбоновые излучатели.
Нагревательный кабель или мат? Принципиальное отличие видится в трудоемкости укладки и высоте, на которую пол приподнимается.
Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, благодаря чему кафельная плитка на полу мгновенно теплеет. Кабель в мате зафиксирован на сетке из капрона с заданным шагом.
Эксплуатация теплого электрического пола (как и любого другого электроустройства) подразумевает соблюдение мер безопасности. Чтобы кабель можно было использовать в ванной комнате, у него должен быть стандарт защиты IP67. Терморегулятор можно вынести в соседнее помещение
Если используется кабель, а не маты, то его приходится укладывать на полу вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦПС толщиной 30-50 мм. Чем меньше шаг, тем более холодное помещение можно обогреть.
Кабель дольше прогревает пол, но такое отопление можно использовать не только как дополнительное, но и как основное. Маты с этой задачей не справляются. К тому же у них более высокая цена.
Однако промышленность производит и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу накладывать плиточный клей, но при этом есть возможность регулировать шаг укладки. В итоге собираются воедино преимущества и кабеля, и нагревательных матов.
Теперь про инфракрасное тепло… Если об электрических кабелях все мы и ранее имели представление, то инфракрасное тепло — новинка. Речь идет в данном случае о двухслойной тонкой пленке, внутрь которой заложена еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.
Пленочные теплые полы не лучше и не хуже электрокабельных. У них своя сфера применения. лучше подходит для сухого монтажа под паркетную доску, ламинат без использования раствора и клея, которые плохо схватываются с ее гладкой поверхностью.
Поэтому в ванной — очень сомнительное решение, несмотря на то, что производители разрешают использовать ее во влажных помещениях (ванных, душевых).
Если применять пленочное инфракрасное полотно в ванной комнате для полного обогрева, то надо покрыть им не менее половины пола или дополнительно установить такие же настенные панели
Есть и другие доводы не в пользу пленки. Ширина площади, на которую ее кладут, должна быть кратной ширине самой пленки. Иначе или не будет прогреваться вся площадь, или придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять множество контактов вручную. Все это снижает надежность конструкции.
У нагревательных матов тоже стандартная ширина, но ими гораздо проще закрыть площадь любого размера и формы, разрезая сетку, к которой прикреплен кабель, но не повреждая его. По электробезопасности тоже выигрывают кабельные теплые полы, потому что они имеют контур заземления, а нагревательные пленки — нет.
Итак, если делать электрический подогрев полов в ванной комнате, то на основе кабеля или матов. Собрать такую отопительную систему легко, достаточно владеть основами электротехнических знаний. Смонтировать водяной пол намного сложнее.
А что еще дает нам ? Вмонтированная в стяжку отопительная система с циркулирующей по трубам водой запрещена к использованию в многоквартирных домах из-за солидного веса и риска аварий. Возможно устройство лишь в первых этажах, и то после получения кучи разрешительных документов.
Подключение к центральной отопительной системе – тоже не выход даже для квартир на первом этаже. Где можно взять теплоноситель в этом случае? Из отопительного стояка.
Но проделав дополнительный путь по ванной, вода вернется в тот же стояк охлажденной. Квартиры, расположенные этажами ниже, недополучат свое тепло, их хозяева справедливо начнут выражать недовольство. Да и летом полы греть не будут.
В ванной рекомендуется использовать в электрическом полу двужильный провод. Одножильный двумя концами подключается к сети, а двужильный – одним. На второй конец надевается изолирующая муфта. Раскладывать двужильный кабель на полу можно как угодно, а одножильный нужно вернуть в исходную точку
По таких запретов нет. Раз в системе отсутствует вода, то исключаются и подтопления — казусы, приносящие немало хлопот и виновникам, и пострадавшим. При устройстве не используется настолько же мощная и тяжелая стяжка, какая требуется водяным разновидностям.
И снова вернемся к необходимости поднятия высоты пола. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водяным — на 80-100 мм. Сооружать слишком высокий подиум не хочется, но зато водяной теплый пол более экономичен в ходе эксплуатации по сравнению с альтернативным электрическим вариантом.
Шаги сооружения электрического пола
Перед покупкой греющего кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашей с экраном, душевой кабинкой, сантехнической мебелью, стиральной машиной, умывальником и унитазом. Под эти предметы нагревательные элементы подводить нет смысла. Более того, кабель будет в таких местах перегреваться и выходить из строя.
Мощность электропола в ванной
Нормативная мощность пола для ванных комнат — 170-180 вт/кв. метр. Этот норматив умножаем на площадь укладки. Например, общая площадь ванной комнаты равна 5,5 кв. метров. За минусом площади, занимаемой различными предметами, получаем, допустим, свободных 3 кв. метра.
Умножаем среднее нормативное значение 175 на 3, к результату добавляем резерв до 10% и получаем 525-575 вт/кв. метр. Это и есть требуемая мощность нагревательных элементов пола.
Инструкция по монтажу кабелей и матов
Проведенные предварительно расчеты дают возможность купить комплектующие и расходный материал в требующемся объеме, после чего можно без опасений приступать к устройству системы.
Шаг 1. Вычищаем основание от мусора, удаляем пыль пылесосом, сглаживаем неровности (1-2 выравнивающих наливных слоя достаточно).
Шаг 2. Укладываем теплоизоляцию. Теплоизоляционные листы нужно класть на пол отражающей поверхностью вверх и проклеивать стыки между ними монтажным скотчем (клейкой лентой).
Для теплоизоляции подходит пенофол, а на первых этажах теплоизоляционный слой рекомендуется делать толще, используя пенополистирол, пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия уходила в нужном направлении
Шаг 3. Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно разравниваем ее и прижимаем к основанию, поднимаем края на стены (20 см). Если приходится использовать несколько полотнищ, то кладем их с нахлестом в 10 см, стыки скрепляем скотчем.
Разрешено использовать и обмазочную, и литую гидроизоляцию в несколько слоев. Каждый предыдущий слой надо тщательно просушивать перед нанесением следующего.
Шаг 4. Обработка кромок. По периметру крепим вдоль стен демпферную (кромочную) ленту. Она нужна для создания “плавающей” стяжки во избежание появления на ней трещин, вздутий. Ленту следует брать до 20 см шириной, чтобы ее хватило на высоту пола, включая плиточное покрытие.
Шаг 5. Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и начинаем укладку. Нагревательный кабель размещают на подложке, к которой его можно будет прикрепить.
В этом качестве подходит металлическая сетка. Помимо фиксации она не даст кабелю погрузиться в стяжку и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Обращаемся с ним осторожно во избежание даже мельчайших повреждений.
Конец нагревательного кабеля соединяем с электрической муфтой. Ее надо будет утопить в стяжку, расположив при этом как можно ближе к терморегулятору (термостату), но сохранив расстояние между стеной и соединением не менее 20 см.
Намного проще расстелить на полу электрический мат. Процесс чем-то напоминает раскрой ткани.
Если электрический мат упирается в препятствие (стену и пр.), его можно разрезать ножницами или ножом по несущей сетке и развернуть под любым углом или в обратном направлении. Секцию от секции при этом нужно отодвигать на расстояние не менее 5-6 см
Шаг 6. Устанавливаем с датчиком. В нужном месте на стене в метре над полом сверлим отверстие, руководствуясь габаритами терморегулятора.
От него вертикально вниз бурим продольную штробу и продолжаем ее по полу по направлению к месту расположения датчика. Желательно разместить датчик между кабелями, а не близко к одному из них, чтобы он показывал температуру достоверно. Расстояние от стены — полметра.
Датчик с проводом помещаем в гофрированную трубу. Гофра будет защищать оборудование. В эту же гофротрубку заводим провод от нагревательных матов и направляем оба провода к терморегулятору.
Для этого протягиваем гофрированную трубу по полу, выводим в штробу на стену, стараемся не сгибать ее сильно на стыке пола и стены, чтобы не повредить провода. Когда будет залита стяжка, гофротрубка с датчиком должны немного выступать из нее.
При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение на 5-10% от заводских цифр. Также нужно проверить сопротивление изоляции. Если на мегаомметре не менее 10 Мом, мат надежный
Шаг 7. Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и распределяем его по поверхности тщательно и ровно минимальной толщиной 3 см. В стяжке не должно быть пустот. Если были уложены маты, этот этап пропускаем.
Шаг 8. Остается последний штрих — приклеить плитку на стяжку или непосредственно на маты плиточным клеем.
Далее следует продолжительный период сушки. Включить электрический пол можно будет не ранее 28-30 дней после завершения работы. Нужно обязательно дождаться полного высыхания раствора и клея, чтобы стяжка не растрескалась.
Советы по укладке инфракрасной пленки
Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Класть внахлест листы запрещается категорически. Далее следует установить терморегулятор с датчиком и убедиться в работоспособности системы.
Собранная конструкция накрывается полиэтиленом и армирующей сеткой. Закрепляют монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху нужно залить цементно-песчаной стяжкой и еще раз протестировать систему. После того как стяжка высохнет, на нее укладывают плитку на клей.
Инфракрасное полотно в ванной комнате раскладывают на полу, отступая не менее 20 см от стен и с интервалом от 30 до 50 мм между полосами
Инфракрасный пол можно испытать не ранее, чем через 28 дней, когда он гарантированно высохнет.
Сооружение водяной системы
Изготовить своими руками в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.
Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.
Основательная теоретическая подготовка
Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через .
Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы
Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.
Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель
Ряд строгих условий для того, чтобы приступить к монтажу:
- Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
- У двухконтурного котла должен быть запас мощности.
- Все работы выполняются при полностью отключённой системе отопления.
Трубы нужно освободить от теплоносителя.
В толще теплого пола можно выделить обязательные функциональные прослойки:
- основание;
- гидро- и теплоизоляция;
- трубопровод из ;
- бетонная стяжка или гипсоволокно;
- декоративное покрытие пола.
В деревянных домах тоже можно , но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.
Поэтапное руководство по монтажу водяного пола
Сооружение водяной системы является циклом, включающим стандартные виды работ.
Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.
Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).
Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.
Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.
Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. к распределяющему потоки коллектору.
Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода
Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.
Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.
Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше
Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.
Выводы и полезное видео по теме
Видео #1. Наглядная демонстрация шагов установки электрического мата:
Видео #2. Процесс устройства и подключения электрического кабельного пола:
Видео #2. Правила и этапы монтажа труб для водяного теплого пола:
Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.
А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.
sovet-ingenera.com
