Термическое сопротивление современных окон – Насколько окна ПВХ холоднее стены – теплопроводность

Сопротивление теплопередаче окон. Сопротивление теплопередаче окон: проводим расчет самостоятельно

Одна из основных функций окон, для обеспечения комфортных условий внутри помещения,– теплоизоляция. Тепло уходит через стены, пол, потолок, окна. Не следует забывать и про вентиляцию. Между тем, Россия это северная страна, и следует вовремя позаботиться о сохранении тепла в квартире. Для того чтобы не ошибиться в выборе, речь в данной статье, пойдет об одной из главных функций современного окна – теплоизоляции, которую оценивают с помощью такой величины: сопротивление теплопередаче пластиковых окон.

Коэффициент теплопередачи

Данный коэффициент, обозначается как – Ro , единица измерения – М 2* о С/Вт (сопротивление теплоотдаче). Чем выше это значение, тем лучше окно сохраняет тепло.

Стекло – основной проводник тепла из дома. Не допускается одинарное остекление, в отапливаемых помещениях, поэтому особое внимание, следует уделить выбору стеклопакета. Минимальный коэффициент для нужного региона, можно найти в документе СНиП 23-02-2003 «Тепловая защита зданий». После этого, приступаем к выбору стеклопакета. Любая сертифицированная компания, обязана предоставить сведения о теплопередаче. Для увеличения теплоизоляционных свойств, используются различные методы.

Стекла

Обычное оконное стекло, имеет толщину 4мм. Для усиления энергосберегающего эффекта, используют специальные низкоэмиссионные покрытия. Покрытия бывают двух типов: мягкое (i -тип) и твердое (к-тип). «Твердое» покрытие получают при сжигании в кислороде металло-органических соединений, получившиеся оксиды металлов впекаются в стекло, образуя тончайшую, очень твердую пленку, что позволяет сократить потери тепла в 4 – 4,5 раза. «Мягкое» же получают при вакуумном распылении материалов, образующих пленку. Это система слоев, каждый слой выполняет определенную защитную функцию. Такие стекла снижают потерю тепла в 6 – 7 раз.

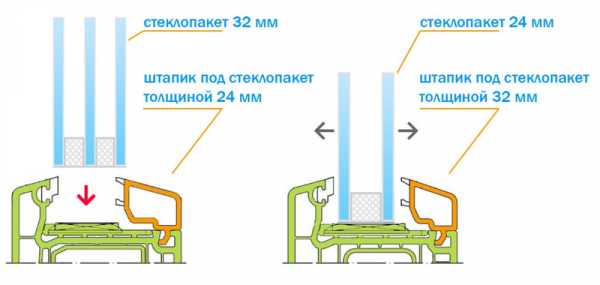

Стеклопакеты

Стеклопакеты изготавливаются путем скрепления стекол, при помощи специальной дистанционной рамки, пластиковой или металлической. Закрепляется все, при помощи тиокола и бутила. Между стеклами, в качестве термостойкого материала, чаще всего, используют высушенный воздух. Однако чтобы увеличить

сопротивление теплопередаче стеклопакетов , между стеклами закачивают газ, имеющий более низкую теплоотдачу: аргон, криптон, углекислый газ. Существует более новая технология производства стеклопакета: наносят гибкий «спейсер», а затем прессуют, данная технология дешевле, следовательно, снижает стоимость готового продукта. Классифицируют пакеты – по количеству камер: однокамерные стеклопакеты (два стекла) и двухкамерные (три стекла), по ширине: расстояние между стеклами бывает от 6мм до 16мм. Увеличивать зазор больше, не имеет смысла, на теплопроводность это не влияет. Также подразделяют по типам стекла: обычные, энергосберегающие (с покрытием), шумозащитные (триплекс), солнцезащитные (тонировка), ударопрочные (триплекс с более высокой степенью защиты) стеклопакеты.

«Идеальное окно»

Так же коэффициент теплоотдачи во многом зависит от качества , из которого сделана рама.

Сопротивление теплопередаче окон , во многом зависит от количества полостей (камер) в профиле (чем больше камер, тем лучше сопротивление), качества и толщины пластика, правильности монтажа. Руководствуясь данной статьей, можно составить список, каким должно быть «идеальное» окно: Шестикамерное окно, установленное, по всем правилам монтажных работ, стеклопакет, наполненный инертным газом, со стеклами, покрытыми энергосберегающим покрытием. Понятно, что в разных регионах, среднесуточная температура разная, и нецелесообразно устанавливать «морозоустойчивое» окно в теплом регионе.

Насколько эффективно окна будут выполнять теплозащитную функцию, профессионалы устанавливают при помощи специальных расчетов. Качество теплоизолирующих свойств стеклопакета, в соответствии с ГОСТ 26602.1-99, 24866-99 определяет такой показатель, как сопротивление теплопередаче .

Как проводится измерение показателя (сопротивления теплопередаче коэффициента R0)

Потери тепла иногда количественно определяются с точки зрения теплосопротивления стеклопакета или коэффициента сопротивления теплопередаче R0. Это значение, обратное коэффициенту теплопередачи U. R = 1/U (при переводе Европейских коэффициентов U в Российские R0 не следует забывать, что наружные температуры, используемые для расчетов, сильно отличаются).

В свою очередь, коэффициент теплопередачи U, характеризует способность конструкции передавать тепло. Физический смысл ясен из его размерности. U = 1 Вт/м2С – поток тепла в 1 Ватт, проходящий через кв. метр остекление при разнице температуры (снаружи и внутри) в 1 градус по Цельсию (В Европейских странах коэффициент теплопроводности остекления рассчитывается согласно EN 673). Чем меньше получаемое в результате число, тем лучше теплоизоляционная функция светопрозрачной конструкции.

Надежные компании-производители светопрозрачных конструкций ставят коэффициент сопротивления теплопередаче стеклопакета в зависимость не только от качества самой конструкции, но и от применения особых технологических операций в процессе изготовления продукции, например, нанесения специального магнетронного, солнцезащитного и энергосберегающего покрытия на поверхность стекла, специальных технологий герметизации, заполнения междустекольного пространства инертными газами и т.п.

В результате этот показатель характеризует не только конкретную функцию теплозащиты, но и качество всего производственного процесса, и качество готового продукта. Эту величину рекомендуется держать под контролем и измерять регулярно – и на различных этапах изготовления, и, с особой тщательностью, на готовых образцах продукции.

Как показатель влияет на выбор стеклопакета?

В каждом регионе, а также в крупных городах нашей страны действуют определенные строите

chrome-effect.ru

Коэффициент сопротивления теплопередачи стеклопакетов – таблица и определение

Чтобы зимой и летом у вас в доме всегда был оптимальный климат, вам нужно установить на окнах качественные стеклопакеты. Это позволит сэкономить потребление электрической энергии на:

• кондиционирование;
• отопление.

Важно учитывать все критерии выбора подходящих для вас стеклопакетов. Почему при выборе стеклопакетов нужно знать их коэффициент теплопередачи?

Если рассматривать понятие теплопередачи, то она представляет собой передачу теплоты от одной среды к другой. При этом температура в той, которая отдает тепло выше, чем во второй. Весь процесс осуществляется сквозь конструкцию между ними.

Коэффициент теплопередачи стеклопакета выражается количеством тепла ( Вт), проходящем через м2 с разницей температур в двух средах 1 градус: Ro (м2. ̊С/Вт) — это значение действует на территории Российской Федерации. Оно служит для правильной оценки теплозащитных свойств строительных конструкций.

Расчет коэффициента теплопроводности

К или коэффициент теплопроводности выражается количеством тепла в Вт, проходящим через 1 м2 ограждающей конструкции с разницей температур в обеих средах 1 градус по шкале Кельвина. А измеряется он в Вт/м2.

Теплопроводность стеклопакета показывает, насколько эффективными изоляционными свойствами он обладает. Маленькое значение k означает небольшую теплопередачу и, соответственно, незначительную потерю тепла через конструкцию. В то же самое время теплоизоляционные свойства такого стеклопакета являются достаточно высокими.

Однако упрощенный пересчет k в величину Ro (k=1/Ro) не может считаться правильным. Это связано с разницей применяемых методик измерения в РФ и других государствах. Производитель представляет потребителям показатель теплопроводности только в том случае, если продукция прошла обязательную сертификацию.

Самая высокая теплопроводность у металлов, а самая низкая у воздуха. Из этого следует, что у изделия, имеющего много воздушных камер, низкая теплопроводность. Поэтому оно оптимально для пользователей, использующих строительные конструкции.

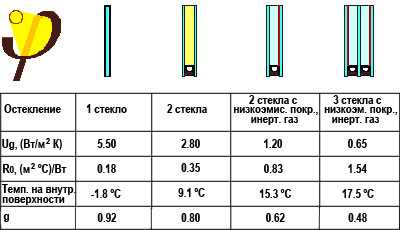

Таблица сопротивления теплопередаче стеклопакетов

п/п	Заполнение светового проема	R0, м^(2)·°С/Вт
		Материал переплета
		Дерево или ПВХ	Алюминий
1	Двойное остекление в спаренных переплетах	0.4	–
2	Двойное остекление в раздельных переплетах	0.44	–
3	Тройное остекление в раздельно-спаренных переплетах	0.56	0.46
4	Однокамерный стеклопакет ( два стекла ) :
	обычного (с расстоянием между стекол 6 мм)	0.31	—
	с И — покрытием (с расстоянием между стекол 6 мм)	0.39	—
	обычного (с расстоянием между стекол 16 мм)	0.38	0.34
	с И — покрытием (с расстоянием между стекол 16 мм)	0.56	0.47
5	Двухкамерный стеклопакет ( три стекла ):
	oбычного (с расстоянием между стекол 8 мм)	0.51	0.43
	oбычного (с расстоянием между стекол 12 мм)	0.54	0.45
	с И — покрытием одно из трёх стекол	0.68	0.52

*Основные ( популярные ) типы стеклопакетов выделены красным цветом.

Технические характеристики стеклопакетов

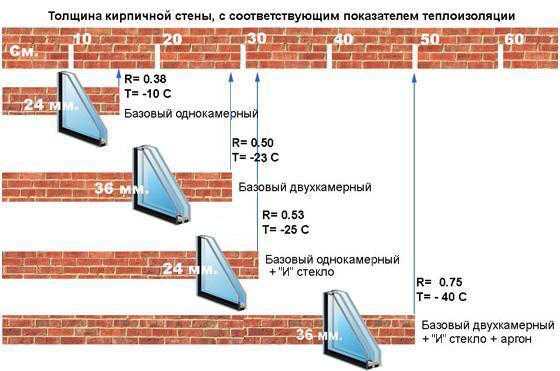

Количество камер изделия влияет на теплосопротивление стеклопакета даже, если стекла имеют одинаковую толщину. Чем больше в конструкции предусмотрено камер, тем она будет более теплосберегающей.

Последние современные конструкции отличают более высокие теплотехнические характеристики стеклопакетов. Чтобы добиться максимального значения сопротивления теплопередаче, современные компании-производители оконной индустрии заполнили камеры изделий с помощью специального наполнения инертными газами и нанесли на поверхность стекла низкоэмиссионного покрытие.

Надежные компании-производители светопрозрачных конструкций ставят коэффициент сопротивления теплопередаче стеклопакета в зависимость не только от качества самой конструкции, но и от применения особых технологических операций в процессе изготовления продукции, например, нанесения специального магнетронного, солнцезащитного и энергосберегающего покрытия на поверхность стекла, специальных технологий герметизации, заполнения междустекольного пространства инертными газами и т.п.

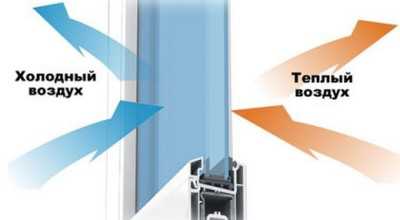

Перенос тепла в такой современной конструкции между стеклами происходит благодаря излучению. Эффективность сопротивления теплопередачи при этом увеличивается в 2 раза, если сравнивать данную конструкцию с обычной. Покрытие, обладающее теплоотражающими свойствами, способно намного снизить теплообмен лучей, происходящий между стеклами. Используемый для заполнения камер аргон позволяет уменьшить теплопроводность с конвекцией в прослойке между стеклами.

Дополнительно: Чем отличается энергосберегающий стеклопакет от обычного

В результате газовое наполнение вместе с низкоэмиссионным покрытием увеличивают сопротивление теплопередаче стеклопакетов на 80%, если сравнивать их с обычными стеклопакетами, которые не являются энергосберегающими.

Тенденции, наметившиеся в оконной индустрии

Стеклопакет, занимающий не менее 70% от оконной конструкции, был усовершенствован, чтобы максимально снизить теплопотери через него. Благодаря внедрению в производство новых разработок, на рынке появились селективные стекла, имеющие специальное покрытие:

• К-стекло, характеризующееся твердым покрытием;
• i-стекло, характеризующееся мягким покрытием.

На сегодняшний день все больше потребителей предпочитают стеклопакеты с i-стеклами, теплоизоляционные характеристики которых выше, чем у К-стекол в 1,5 раза. Если обратиться к данным статистики, то продажи стеклопакетов с нанесенными теплосберегающими покрытиями увеличилось до 70% от объема всех продаж в США, до 95% в Западной Европе, до 45% в России. А значения коэффициента сопротивления теплопередаче стеклопакетов варьируется от 0.60 до 1.15 м2 *0С\Вт.

glazingmag.ru

Сопротивление теплопередачи стеклопакетов таблица

Современные стеклопакеты представлены в широком разнообразии как на отечественном, так и на мировом рынке. Это крайне популярные приспособления, при помощи которых в доме или квартире, в каком бы состоянии не находилось жилище, всегда можно наладить внутренний климат. Высококачественные современные стеклопакеты в оконных проемах вашего дома – гарантия того, что летом вы не будете изнывать от жары, а зимой в комнатах жилища всегда будет тепло. Очевидно, что комфортная температура в комнатах напрямую влияет на настроение жильцов. Еще одним достаточно существенным достоинством стеклопакетов является то, что благодаря им появляется возможность ощутимо сэкономить на счетах за электроэнергию, сократив расходы ресурса на кондиционирование и отопление дома.Остекление – это эффективное решение для создания комфорта в доме

Самое важное свойство

Сопротивление теплопередаче стеклопакета – это, без сомнения, наиболее существенное свойство конструкции. Как известно, система всегда стремится к достижению однородности во всех составляющих. Так, термобаланс между внешним миром и помещениями здания – это самая обыкновенная физика, справиться с которой просто невозможно. Однако, современные специалисты смогли ощутимо продлить временной промежуток, за который происходит процесс достижения термического баланса между внешней средой и помещениями здания. Существуют различные категории металлопластиковых оконных конструкций.Количество камер напрямую влияет на теплоизоляционные свойства

За основу классификации специалисты берут так называемый коэффициент сопротивления теплопередаче стеклопакета. Его определяет количество тепла, которое в двух средах с температурной разностью ровно один градус по Кельвину проходит через один квадратный метр поверхности. Данное определение зафиксировано в соответствующем государственном стандарте и является обязательным для Российской Федерации. Благодаря вычислению данного параметра мы получаем возможность судить о теплозащитных характеристиках различных строительных объектов в целом и стеклопакетов в частности.

Какова суть данного параметра?

Вполне очевидно, что теплопроводность металлопластиковых оконных конструкций является решающим параметром, от которого напрямую зависит не только сфера применения продукта, но и его популярность на отечественном и мировом рынке. Так, данное свойство качественно иллюстрирует каковы в реальности теплоизоляционные характеристики конструкции. Так, к примеру, небольшое значение данного коэффициента означает, что объект обладает пропорционально небольшой теплопередачей. Таким образом, потеря тепла через данную конструкцию будет несущественной, а значит сам объект можно характеризовать как конструкцию с высокими теплоизоляционными параметрами.Специалисты подсчитали стандартные коэффициенты

Между тем, нельзя считать истинно верным упрощенный перерасчет данного коэффициента. К сожалению, специалисты в Российской Федерации используют совершенно разные системы вычисления этого параметра, которые, не редко, противоречат друг другу. Кроме того, иностранные специалисты в строительной индустрии используют регламентированные их законодательством системы подсчета. Однако, если продукция прошла все этапы необходимой сертификации, то производитель открыто представляет потенциальным покупателям теплоизоляционные свойства конкретных товаров.

Для удобства сопротивление теплопередачи стеклопакетов по основным категориям стеклопакетов отображает таблица, приведенная ниже:Таблица сопротивления теплопередачи стеклопакетов

Выбирайте изделия по классам

Конечно же, техническая терминология совершенно чужда обычным покупателям. Для того, чтобы потенциальные клиенты производителей стеклопакетов не растерялись в ширококм разнообразии предлагаемой продукции, была введена система разделения данных изделий на определенные классы. В общем, предлагается разбиение товаров на десять классов, последний из которых является наилучшим:

• А1;
• А2;
• Б1;
• Б2;
• В1;
• В2;
• Г1;
• Г2;
• Д1;
• Д2.

Между тем, даже такое распределение не слишком информативно для обычного покупателя. Рядовому потребителю достаточно сложно разобраться, какой класс изделий оптимально впишется в конкретные эксплуатационные и климатические условия. Государственными организациями приведены и альтернативные варианты разбиения продукции в данном сегменте на категории. Так, достаточно понятной является система, которая предлагает выбирать пакет, опираясь на продолжительность отопительного сезона и разности температур снаружи и внутри помещений.В зависимости от степени утепленности здания нужно выбирать разные стеклопакеты

Технические параметры конструкций

Вполне логично, что теплосопротивление конструкции во многом зависит от количества установленных в нем камер. При этом важно понимать, что влияние оказывает именно количество камер, а не толщина каждого отдельного стекла. Подводя итоги, нужно сказать, что у тех стеклопакетов, которые оборудованы большим количеством камер, будут иметь куда более высокие показатели сохранения тепла.

К чести современных производителей продукции в данном рыночном сегменте, их товары обладают достаточно высокими показателями во всех отношениях. Благодаря современным технологиям производители получили возможность не просто проектировать конструкции с оптимальным количеством камер, но и заполнять межкамерное пространство газообразными веществами, которые положительно сказываются на общих технико-эксплуатационных характеристиках изделий. Камеры заполняются разнообразными инертными газами, а на их поверхность специально наносятся покрытия низкоэмиссионной категории.Остекление – эффектное дизайнерское решение

Стоит отметить, что наиболее успешные на сегодняшний день компании-производители оконных конструкций светопрозрачного типа наращивают теплоизоляционные свойства своих изделий по большей мере за счет использования в рамках технологического процесса специфических методик. Это, например, могут быть покрытия с энергосберегающими, солнцезащитными и магнетронными свойствами, а также обеспечение высокого уровня герметизации камер и прочее.Двухкамерный стеклопакет в разрезе

Наиболее популярные тенденции в производстве

Производство двухкамерного стеклопакета далеко перестало быть пределом для современных компаний. Так, товары в данном рыночном сегменте общими усилиями мировых производителей усовершенствуются с каждым днем все больше и больше. В данном случае речь идет не только о изменениях схем и специфики конструкций, но и о внедрении ультрасовременных технологий производства. Кроме того, в числе инновационных разработок значатся и так называемые селективные стекла, которые в свою очередь классифицируются по типу покрытия на такие виды:

• К-стекла, для которых характерно твердое покрытие;
• I-стекла, которые, соответственно, отличаются мягким покрытием.

В связи со специфическими характеристиками I-стекол, именно они на сегодняшний день являются наиболее востребованными как на внутреннем рынке производителей, так и среди потенциальных покупателей. Показатель теплопроводности таких стекол совершенно незначителен. Таким образом, характеристики в области изоляции тепла у этих изделий намного выше. Они превосходят свои К-аналоги практически в полтора раза. Проверенную информацию дают отечественные статисты, которые утверждают, что именно стеклопакеты, в основе которых состоят I-стекла, наиболее востребованы в нашем государстве. Кроме того, их популярность неизменно растет как в Российской Федерации, так и далеко за ее пределами.Стеклопакет сохранит максимум тепла в доме

Каковы рекомендации специалистов по выбору стеклопакетов?

В связи с тем, что потенциальные потребители, как правило, постоянно пребывают в условиях ограниченного времени, тратить драгоценные свободные минуты на не слишком увлекательный выбор стеклопакетов просто бессмысленно. Потому специалисты предлагают несколько советов, которые позволят максимально оперативно и успешно выбрать оптимальное изделие:

• В первую очередь необходимо понимать, что в жилых помещениях стоит устанавливать конструкции с сопротивлением передаче тепла от 0.45. Приведенное в данном случае сопротивление теплопередаче стеклопакета является минимальным из тех, которые соответствуют современным отечественным строительным нормам.
• Если вы планируете заниматься остеклением таких помещений, как квартира или частный дом за городом, то оптимальным вариантом станут двухкамерные конструкции. Не стоит пытаться сэкономить на остеклении жилых помещений, ведь наиболее доступный в ценовом плане вариант – однокамерные изделия – не обеспечат в помещениях тепло и комфорт.

Двухкамерный стеклопакет – оптимальный вариант для жилища

• В процессе подбора оптимального стеклопакета не стоит забывать и о том, в каком ПВХ-профиле он будет устанавливаться. Дело в том, что разные производители предлагают часто непохожие варианты профильных систем. В связи с этим, далеко не каждый стеклопакет можно будет монтировать в понравившийся вам профиль.
• Квалифицированные и опытные мастера, много лет работающие над остеклением различных помещений, называют энергосберегающие изделия с двумя камерами практически идеальным решением для рядового покупателя. Именно такие конструкции способно обеспечить достаточный комфорт и оптимальный температурный режим внутри жилы помещений.
• Обратите внимание на возможность установки дистанционной рамки, которая обладает небольшой теплопроводностью. Ее монтаж в свою очередь предполагает применение методики, которая известна под названием «тёплый край». За счет данной технологии вероятность образования конденсата минимизируется, так как в краевом сегменте оконной конструкции повышается температура.
• Если для вас важно, чтобы окно обладало еще и усиленными свойствами шумоизоляции, необходимо выбирать стекла с большой толщиной или же обратить внимание на оконные системы, в которых реализована комбинация стекол с разной толщиной.

Благодаря советам специалистов и желанию сделать свой дом теплым и уютным, вы быстро подберете нужный вам стеклопакет. Достаточно лишь немного изучить теорию вопроса и не отказываться от помощи профессионалов.Стеклопакет должен подходить профилю по размерам

jsnip.ru

Теплопроводность пластиковых окон | Окно у дома

Из статьи Вы узнаете:

Уже давно прошли те времена, когда жилище человека было лишено окна. Как известно из истории окон, сначала для связи с внешним миром использовался проем небольшого размера. С развитием технологий и навыков, оконный проем принял стандартные значения размеров – те, что используются в наше время.

Сегодня в проем, не считая небольшого процента деревянных окон образца советской эпохи, принято вставлять окна современного типа: пластиковые, алюминиевые, либо же деревянные со стеклопакетом. Рассмотрим подробнее первый тип – светопропускающие изделия, основу которых составляет материал ПВХ (поливинилхлорид).

От конструкции пластиковых окон, исполнения, а также от качества установки зависит их гармония с интерьером помещения, безопасность нахождения людей в нем, удобство и срок их службы – это известно всем. Однако как выбрать качественное пластиковое окно, каким критериям по теплопроводности оно должно соответствовать? Об этом и пойдет речь в этой статье.

На сегодняшнем российском рынке оконных конструкций представлен широкий спектр моделей. Практически у каждой свои особенности и характеристики. Поэтому немудрено, что рядовому покупателю не так просто разобраться с тем, какое окно лучше. В этом случае, лучше будет руководствоваться индивидуальными требованиями, предъявляемыми к будущей конструкции. При этом одним из главных, является соответствие климатическим условиям, в которых планируется эксплуатация пластикового окна.

Оно и верно – окна, предназначенные для использования в жилищах южного региона, в силу своих теплопроводных качеств, не подойдут к применению в северной части нашей страны. И наоборот.

Так что же такое теплопроводность окна и как ее значение влияет на сохранение тепла в помещении? Начнем с определения.

Значение теплопроводности окна.

Теплопроводностью пластиковых окон называют способность закрытого окна удерживать в помещении определенное количество тепла. Для обозначения данной способности оконной конструкции, принято использовать термин «коэффициент теплопроводности». Чем он меньше – тем больше окна сохраняют тепла.

Что же оказывает влияние на теплопроводность окон из пластика? Главным техническим элементом, напрямую оказывающее влияние на значение теплопроводности является камерность стеклопакета. Дело в том, что существует определенная зависимость: при увеличении количества камер теплопроводность пластикового окна уменьшается, а это, в свою очередь, положительно сказывается на количестве тепла, удерживаемом в помещении оконной конструкцией.

Таблица.

Чтобы легче ориентироваться в теплопроводности разных моделей окон, воспользуйтесь таблицей, в которой приведены способы остекления и коэффициент теплопроводности различных видов окон. Напоминаем, что чем ниже коэффициент, тем лучше.



Способ остекления	Коэффициент теплопроводности для деревянных, комбинированных и окон из ПВХ	Коэффициент теплопроводности для алюминиевых и стальных окон
Окно с одним стеклом	5,7	6,2
Окно с двойным стеклом	3	3,3
Тройное остекление с двумя воздушными прослойками по 12 мм	1,9	2,1
Двойное остекление с воздушной прослойкой от 2 до 4 см	2,6	2,8
Двойной стеклопакет (стекла по 4 мм и воздушная прослойка 12 мм)	2,3
Тройной стеклопакет (стекла по 4 мм плюс две воздушных прослойки по 12 мм)	2,1

Приведенные в таблице данные отчетливо говорят о том, что для северных регионов России при остеклении оконных проемов лучше задействовать окна с тройным стеклопакетом, так как именно такие конструкции позволяют в наиболее полном объеме сохранять имеющееся в доме тепло.

В районах с теплым климатом достаточным, с точки зрения соотношения цены и эффективности, скорее всего, будет установка двухкамерного стеклопакета.

Безусловно, на комфортную температуру в помещении влияет и тот факт, были ли пластиковые окна установлены в соответствии с ГОСТом. Ведь некачественный монтаж ПВХ изделий может свести на нет все преимущество по теплопроводности любой модели окна.

Кроме удержания тепла, пластиковые окна обладают еще одной важной характеристикой, без которой комфорт от нахождения в помещении в современных условиях вряд ли был бы возможен. Речь идет, конечно же, о шумоизоляции. При сегодняшнем большом скоплении автомобилей на дорогах, издаваемый ими шум может достигать 60-80 дБ, что при длительном воздействии на слух человека может быть причиной дискомфорта и раздражительности.

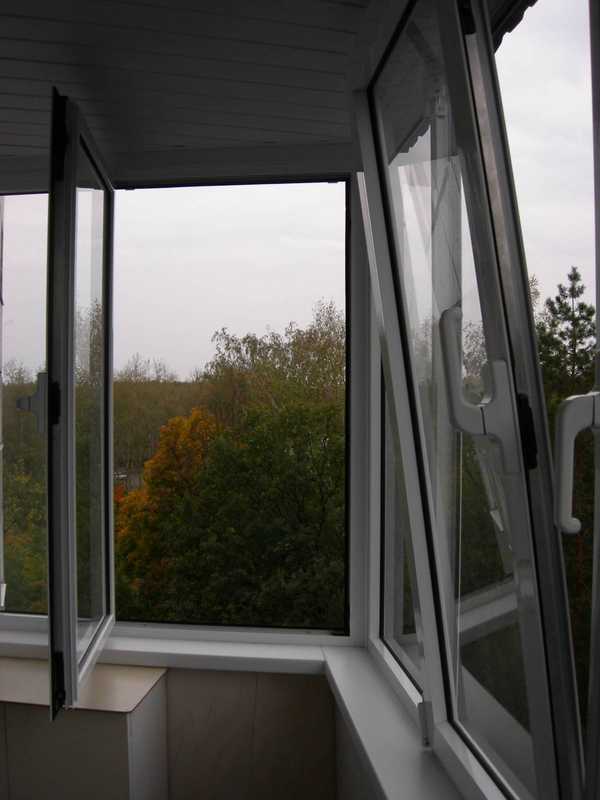

Остекление балконов и лоджий пластиковыми окнами двойными или тройными стеклопакетами, позволит, помимо придания дополнительным квадратным метрам привлекательного внешнего вида, обеспечить комфортную температуру внутри прилегающего помещения. Ведь теплопроводность пластиковых окон, установленных на этих объектах, по своим характеристикам не уступает ПВХ окнам, смонтированных в оконный проем здания.

Просмотров: 5 265

oknoudoma.ru

Что такое коэффициент сопротивления теплопередачи стеклопакетов. Сопротивление теплопередаче стеклопакетов. Факторы, влияющие на теплопроводность окон

Скрыть

Главный показатель стеклопакета – его способность удерживать тепло в помещении. В отзывах пользователей пластиковых и пр. окон часто можно встретить чисто субъективные характеристики: «Поставили окна ПВХ, сразу стало теплее»; «С пластиковыми стеклопакетами даже зимой жарко» и т.п.

А есть ли какие-либо объективные критерии, характеризующие способность стеклопакета противостоять оттоку тепла из помещения? О них мы и расскажем далее в статье на нашем сайте.

Сопротивление теплопередаче стеклопакетов

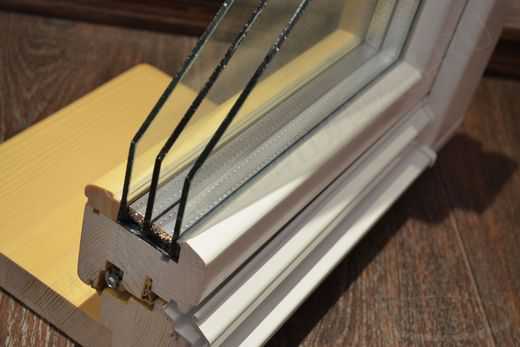

Двухкамерный стеклопакет

Для определения теплопередачи той или иной преграды используют формулу:

U = W/(S*T) , где

U – теплопередача;

W – мощность проходящего через преграду потока энергии, Вт;

S – площадь преграды, м²;

Изображение, демонстрирующее утечку тепла через окна по сравнению с утечкой через стены

T- разница температур за и перед преградой, при которой происходит отток тепла.

Физический смысл этой формулы прост. Она показывает мощность энергетического потока, покидающего помещение через преграду площадью 1 кв. м при разнице температур за и перед преградой в 1° С. Чем меньше величина U, тем лучше термоизоляционные свойства преграды.

Но эта формула не слишком удобна для пользователей. В особенности, для россиян, привыкших к тому, что «чем больше, тем лучше». Поэтому в оборот была введена величина, названная «сопротивление теплопередаче». Ее обозначают буквой R.

О вам расскажет обзорный материал, посвященной теме остекления лоджий и балконов

Чем эта величина больше, тем, следовательно, лучше преграда, в частности, стеклопакет, сопротивляется оттоку тепла от помещения.

Часто для обозначения R используется термин коэффициент сопротивления теплопередаче стеклопакета . Это не совсем верно. Обычно, коэффициент – это безразмерная величина, показывающая соотношение двух параметров. Но к данному термину все привыкли и используют его в обиходе даже чаще, чем правильную формулировку: «сопротивление теплопередаче».

А сколько это будет в цифрах?

Окно с однокамерным стеклопакетом

В РФ сопротивление теплопередаче стеклопакета ГОСТ 24866-99 нормирует в следующих пределах (имеются ввиду стеклопакеты общестроительного назначения):

• для сопротивление теплопередаче минимально равно 0,32 м² *°С/Вт;
• , сопротивление теплопередаче – минимально 0,44 м²*°С/Вт.

U1 = 1/0,32 =3,125 Вт/м²*°С;

Двухкамерный стеклопакет

Максимально допустимая теплопередача двухкамерного стеклопакета

U2 = 1/0,44 = 2, 273 Вт/м²*°С.

Понятно, что производителя интересует не сопротивление теплопередаче стеклопакета самого по себе, а то, как будет сопротивляться оттоку тепла всё окно в совокупности – стеклопакет, рама. Поэтому была введена еще одна величина: приведенное сопротивление теплопередаче стеклопакета. Рассчитывают ее по следующей формуле:

Ro = [(1-B)/Rp + B/Rsp]-1,

Утечка тепла через стеклопакет и через раму

где Ro – приведенное сопротивление теплопередаче стеклопакета;

B – отношение площади остекления к площади всего оконного проёма;

Rp – сопротивление теплопередаче профиля;

Rsp – сопротивление теплопередаче стеклопакета.

Поиграем в классы! Стеклопакетов…

Для того, чтобы потребителю было легче ориентироваться на рынке окон, был введен еще один параметр – класс сопротивления теплопередаче стеклопакета. Он определяется в зависимости от приведенного сопротивления теплопередаче. Всего имеется 10 классов:

Чем ниже средние годовые температуры, тем выше коэффициент сопротивления теплопередаче должен быть

Увы, для неспециалиста приведенная выше таблица малоинформативна. Вряд ли по ней рядовой потребитель разберется, какой стеклопакет ему для климатических условий его проживания следует покупать. Поэтому надзорные организации и производители начали придумывать дополнительные таблицы сопротивления теплопередаче стеклопакета в зависимости от тех или иных климатических условий местности.

Например, СНиП II-3-79 (http://www.know-house.ru/info.php?r=win&uid=21) предлагает таблицу, коэффициент сопротивления теплопередачи стеклопакетов в которой поставлен в зависимость от градусо-суток отопительного сезона.

Проще говоря, от того, сколько дней продолжается отопительный сезон и какова при этом средняя разница температур на улице и в отапливаемом помещении, надо и выбирать стеклопакет. Например, при показателе «градусо-суток» в 2000 можно применять стеклопакеты с Ro = 0,3 м²*°С/Вт. А при показателе в 12000 (200 дней при разнице температур в 60° С) – 0,8 м²*°С/Вт.

Так что меряйте температуру в доме и «за бортом», и считайте сутки отопительного сезона! Воздастся стеклопакетами с самым подходящим сопротивлением теплопередаче!

Теплоизоляция (теплозащита)

Теплоизоляция – одна из основных функций окна, которая обеспечивает комфортные условия внутри помещения.
Тепловые потери помещения определяются двумя факторами:

• Трансмиссионными потерями , которые складываются из потоков тепла, которое помещение отдает через стены, окна, двери, потолок и пол.
• Вентиляционными потерями , под которыми понимается количество тепла, необходимое для нагрева до температуры помещения холодного воздуха, проникающего через негерм

chrome-effect.ru

Сопротивление теплопередаче стеклопакета таблица, гост, формула

Насколько эффективно окна будут выполнять теплозащитную функцию, профессионалы устанавливают при помощи специальных расчетов. Качество теплоизолирующих свойств стеклопакета, в соответствии с ГОСТ 26602.1-99, 24866-99 определяет такой показатель, как сопротивление теплопередаче [R0].

Как проводится измерение показателя (сопротивления теплопередаче коэффициента R0)

Потери тепла иногда количественно определяются с точки зрения теплосопротивления стеклопакета или коэффициента сопротивления теплопередаче R0. Это значение, обратное коэффициенту теплопередачи U. R = 1/U (при переводе Европейских коэффициентов U в Российские R0 не следует забывать, что наружные температуры, используемые для расчетов, сильно отличаются).

В свою очередь, коэффициент теплопередачи U, характеризует способность конструкции передавать тепло. Физический смысл ясен из его размерности. U = 1 Вт/м2С – поток тепла в 1 Ватт, проходящий через кв. метр остекление при разнице температуры (снаружи и внутри) в 1 градус по Цельсию (В Европейских странах коэффициент теплопроводности остекления рассчитывается согласно EN 673). Чем меньше получаемое в результате число, тем лучше теплоизоляционная функция светопрозрачной конструкции.

Надежные компании-производители светопрозрачных конструкций ставят коэффициент сопротивления теплопередаче стеклопакета в зависимость не только от качества самой конструкции, но и от применения особых технологических операций в процессе изготовления продукции, например, нанесения специального магнетронного, солнцезащитного и энергосберегающего покрытия на поверхность стекла, специальных технологий герметизации, заполнения междустекольного пространства инертными газами и т.п.

В результате этот показатель характеризует не только конкретную функцию теплозащиты, но и качество всего производственного процесса, и качество готового продукта. Эту величину рекомендуется держать под контролем и измерять регулярно – и на различных этапах изготовления, и, с особой тщательностью, на готовых образцах продукции.

Как показатель влияет на выбор стеклопакета?

В каждом регионе, а также в крупных городах нашей страны действуют определенные строительные нормы, в которых указаны требуемые показатели R0тр для стеклопакета строительного назначения. В первую очередь, на них должны ориентироваться застройщики. Но практика показывает, что эти правила соблюдаются далеко не всегда. Поэтому для удобства выбора оконных конструкций STiS мы подготовили специальную таблицу с указанием сопротивления стеклопакетов теплопередаче. Ознакомившись с ней, вы можете убедиться, насколько высоко качество нашей продукции по этому показателю, а также определиться с подходящей конструкцией для остекления своего помещения.

Формула стеклопакета 1	Приведенное сопротивление теплопередаче, м2×°С/Вт
4М1-12-4М1	0,30
4М1-Аг12-4М1	0,32
4M1-16-И4	0,59
4M1-Ar16-И4	0,66
4M1-10-4M1-10-4M1	0,47
4M1-12-4M1-12-4M1	0,49
4M1-Ar10-4M1-Ar10-4M1	0,49
4M1-Ar12-4M1-Ar12-4M1	0,52
4M1-12-4M1-12-И4	0,68
4M1-16-4M1-16-И4	0,72
4M1-Ar6-4M1-Ar6-И4	0,64
4M1-Ar10-4M1-Ar10-И4	0,71
4M1-Ar12-4M1-Ar12-И4	0,75
4М1-Аr16-4М1-Аr16-И4	0,80
4SPGU-14S-4M1-14S-4M1 Теплопакет 2.0	0,82
4SPGU-16S-4M1 Теплопакет 2.0	0,57

Приведенное сопротивление теплопередаче для стеклопакетов указано с учетом всех технологических и производственных особенностей наших продуктов – использования мультифункциональных и низкоэмиссионных стекол, заполнения междустекольного пространства аргоном – газом с низкой теплопроводностью, применения в конструкциях фирменной теплой дистанционной рамки, специальных герметизирующих материалов, солнцезащитного, энергосберегающего покрытий и иных прогрессивных элементов и комплектующих.

1. Расшифровку обозначений формул стеклопакета можно посмотреть здесь.


www.stis.ru

Строительство загородного дома. Окна. Тепловое сопротивление окон

При строительстве пригородных домов применяется одинарное, двойное и тройное остекление в древесных, пластмассовых (пластмассовых), железных либо комбинированных переплетах, спаренное либо раздельное. Через окна пропадает около 37% тепла – больше, чем через стенки (35%), кровлю (15%), перекрытия над прохладным подпольем либо полы по грунту (13%). Вот поэтому радиаторы отопления устанавливают под окнами – в месте больших теплопотерь. Ни окна старенькых обычных конструкций, ни современные конструкции окон не обеспечивают нужных термических сопротивлений, потому все работы, связанные с модернизацией окон, ведутся приемущественно над увеличением их тепло- и звукоизоляционных параметров и долговечности. К примеру, общее сопротивление стенок теплопередаче для Столичной области должно быть более 3,2 кв.м.·°С/Вт, означает, и теплосопротивление для окон должно приближаться к этой цифре, но самое теплое окно из четырехслойного остекления в спаренных переплетах может обеспечить термическое сопротивление всего 0,8 кв.м.·°С/Вт.
Наверняка, когда-нибудь изобретут теплое окно, которое позволит не включать отопление в доме неделями, а пока придется использовать те конструкции, которые есть на сегодня.
Зависимо от региона строительства и температуры самой прохладной пятидневки СНиПом регламентируются мало допустимые термические сопротивления для окон зависимо от теплосопротивления стенок (табл. 1).

Таблица 1. Малые допустимые термические сопротивления окон.

Как находится расчетное термическое сопротивление стенок, поведано в статье Расчет толщины кирпичных стенок при строительстве дома в Столичной области. >>>
Фактические термические сопротивления имеющихся оконных конструкций представлены в табл. 2, внимательное исследование которой дает представление о преимуществах и недочетах разных систем остекления и разных материалов оконных переплетов.

Таблица 2. Фактическое приведенное сопротивление окон и балконных дверей.

Материалами, применяемыми в современных конструкциях окон, являются: светопрозрачное наполнение (стекло, стеклопластики, пленки и др.) и обрамляющие элементы из дерева, металлов (алюминия, стали) и пластмассы (ПВХ).

на Ваш сайт.

Расчетное теплосопротивление стенок Rр, кв.м.·°С/Вт	2,1	2,8	3,5	4,2	4,9	5,6
Расчетное теплосопротивление окон Rок, кв.м.·°С/Вт	0,4	0,5	0,55	0,6	0,7	0,8
Наполнение светового проема	Приведенное сопротивление теплопередаче Rок, кв.м.·°С/Вт
	в древесных либо ПВХ переплетах	в дюралевых переплетах
Двойное остекление в спаренных переплетах	0,4	–
Двойное остекление в раздельных переплетах	0,44	0,34
Однокамерный стеклопакет: из обыденного стекла из стекла с жестким селективным покрытием из стекла с мягеньким селективным покрытием	0,38 0,51 0,56	0,34 0,43 0,47
Двухкамерный стеклопакет: из обыденного стекла (межстекольное расстояние 6 мм) из обыденного стекла (межстекольное расстояние 12 мм) из стекла с жестким селективным покрытием из стекла с мягеньким селективным покрытием из стекла с жестким селективным покрытием и наполнением аргоном	0,51 0,54 0,58 0,68 0,65	0,43 0,45 0,48 0,52 0,53
Обыденное стекло и однокамерный стеклопакет в спаренных переплетах: из обыденного стекла; из стекла с жестким селективным покрытием из стекла с мягеньким селективным покрытием из стекла с жестким селективным покрытием и наполнением аргоном	0,56 0,65 0,72 0,69	– – – –
Обыденное стекло и двухкамерный стеклопакет в раздельных переплетах: из обыденного стекла; из стекла с жестким селективным покрытием из стекла с мягеньким селективным покрытием из стекла с жестким селективным покрытием и наполнением аргоном	0,68 0,74 0,81 0,82	– – – –
Два однокамерных стеклопакета в спаренных переплетах	0,7	–
Два однокамерных стеклопакета в раздельных переплетах	0,74	–
Четырехслойное остекление в 2-ух спаренных переплетах	0,8	–

i-bookz.ru
