Термоголовка для теплого пола: факты и обсуждения

Краткое содержание

Обустройство эффективного теплого водяного пола предъявляет серьезные требования к обеспечению его бесперебойной работы в соответствии с нормативными показателями. Одной из деталей, содействующих выполнению этой задачи, является термический клапан.

Термоголовка с погружным зондом

Особенности, функционал

Функционирование всей конструкции водяного пола базируется в смесительном узле, который исполняет важную роль регулятора температуры теплоносителя. Это обусловлено тем фактом, что от отопительного оборудования вода подается с достаточно высокой степенью нагрева – до 90°С, а на поверхности пола этот показатель не должен быть выше 40°С.

Функционирование системы водяного теплого пола

За сохранение стабильного значения температуры теплоносителя несет ответственность термоголовка, которая устанавливается на клапане. В смесителе происходит перемешивание жидкостных потоков, идущих с высоким нагревом с подачи и охлажденных из обратки или водопровода, что позволяет направлять в водяные контуры теплоноситель с нужной температурой.

Термоклапан, находящийся в смесительном узле, подает в контуры воду с температурой, указанной в настройках. Он может быть двух- или трехходовой.

Трехходовой клапан

По конструкционному решению трехходовой клапан имеет три отверстия, два из которых служат для поступления смешиваемых водяных потоков, а третий отводит теплоноситель в систему водяного контура. Схема обвязки предусматривает на обратке разветвление, позволяющее излишки охлажденного теплоносителя отправлять в водонагревательное устройство.

Строение трехходового термостатического смесительного клапана

Корпус трехходового клапана изготавливается из материалов, устойчивых к коррозии, например, из бронзы. К основной детали этого устройства относится термоголовка, которая устанавливается на шток через специальную буксу.

Она во время функционирования теплого пола реагирует на окружающую температуру, изменяя расположение буксы и регулируя в соответствии с выставленными значениями степень нагрева воды на выходе.

Для считывания температуры термоголовка оснащена датчиком, передающим сигналы приводу, который в зависимости от полученных значений закрывает или открывает клапан. Монтируется он так, чтобы термоголовка занимала горизонтальное положение. При длине трубопровода свыше 40 метров для прогонки воды по контурам устанавливается циркуляционный насос.

Двухходовой клапан

Схема обвязки удобного в эксплуатации теплого пола с трехходовым клапаном привлекательна его универсальностью. Но следует учитывать, что для небольших обогреваемых помещений можно использовать более дешевый двухходовой клапан, в конструкции которого также имеется термоголовка, оснащенная датчиком. Это устройство подает охлажденный теплоноситель постоянно, а горячая жидкость поступает по мере необходимости.

Смесительный узел для тёплых полов на двухходовом клапане

Подобная схема с двухходовым клапаном практически лишена риска перегрева системы. Поскольку пропускная способность меньше, чем у аналога, то регулирование температуры проводится достаточно плавно. Регулируется она в соответствии с показаниями, поступающими с выносного датчика, через который подается горячий теплоноситель от котла. Остывшая вода из обратки движется через балансировочный клапан.

Схема узла с двухходовым клапаном

После смешивания жидкость с установленной температурой, контролируемой датчиком, подается на коллектор. На обратном контуре дополнительно ставятся два обратных клапана, не позволяющие потоку двигаться в возвратном направлении.

Ограничитель возвратной температуры

Регулятор Unibox Rtl Oventrop, ограничивающий степень нагрева обратного потока, применяется на незначительной площади теплого пола < 20 м2. Диапазон нормируемой температуры составляет 20-50°С и зависит от показателя, устанавливаемого посредством термоголовки, благодаря чему степень допустимого нагрева поддерживается автоматически.

Регулятор для водяного теплого пола Unibox Rtl Oventrop

Подобная схема предполагает проводить установку Unibox Rtl Oventrop так, чтобы теплоноситель при циркуляции прошел весь контур теплого пола и только потом — через Rtl-регулятор.

Принцип его работы отличается от функционирования смесительного узла, где для достижения необходимой температуры происходит перемешивание жидкостных потоков с разной степенью нагрева, регулируемое клапаном.

При использовании регулятора Rtl при поступлении воды в петли теплого пола не происходит смешивания, то есть при подключении к радиаторному отоплению теплоноситель сразу движется в обогревательный трубопровод. Задача Rtl-вентиля, встроенного в регулятор, состоит в нормативно установленном ограничении температуры жидкостного потока уже на выходе из труб водяного контура.

Подобная обвязка предполагает подачу горячего теплоносителя порциями, благодаря чему перегрева не возникает. Также способствует сглаживанию температуры инерционная стяжка.

Конструктивные размеры клапанов Rtl

При оборудовании системы водяного обогревательного контура клапаном Rtl следует учитывать, что выставляемая на ограничителе жидкостного потока, идущего обратным потоком, температура не должна быть ниже значений воздуха в помещении.

Если это требование не соблюдается, то возможно возникновение нестабильного некорректного функционирования Rtl регулятора.

Конструктивно он состоит из корпуса, ограничителя предельного хода штока, а также жидкостного датчика, благодаря которому осуществляется передача данных о температуре проходящего потока для поддержания заданного значения нагрева в автоматическом режиме.

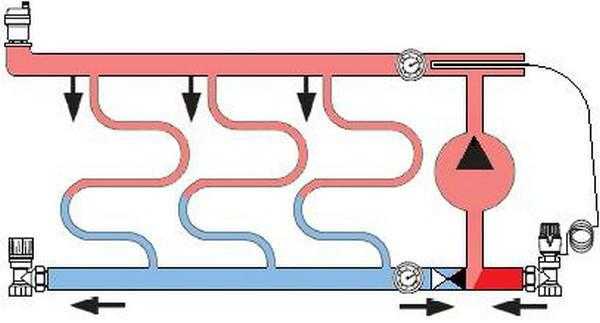

Схема регулирования водяного теплого пола

Открывается Rtl клапан только в случае, если максимальное значение не было достигнуто. Также используется подобный регулятор при оборудовании теплого водяного контура комбинированного типа, когда теплоноситель поступает параллельно в радиаторы и в систему.

Разнообразие вариантов подключения водяного обогревательного контура позволяет рационально решить, какая схема будет подходящей для конкретных условий. В загородных домах при установке локального котла с регулируемой температурой выходящего водного потока есть возможность прямого подключения без дополнительных узлов, призванных понижать степень нагрева теплоносителя.

Видео: Простой способ регулировки температуры теплого пола

kaminyn.ru

Принцип работы термоголовки для радиатора отопления

Чтобы обеспечить максимальную эффективность работы отопительной системы в своем доме, недостаточно подобрать хороший котел, трубы правильного диаметра и радиаторы с большой площадью теплообмена. Необходимо установить различную арматуру и термоголовки для радиаторов.

Термоголовки, установленные на радиаторы в доме, лишены некоторых недостатков запорной арматуры, а также позволяют более точно настраивать температуру радиаторов. Благодаря тонкой регулировке можно создать комфортный климат в доме и сэкономить на отоплении.

Тонкости настройки обогрева запорной арматурой

Выбирая запорную арматуру, как средство настройки радиаторов, нужно быть готовым к:

  • Балансировка при помощи арматуры может выполняться только путем постановки ее в режим «открыто» или «закрыто», то есть либо обогрев будет работать на максимуме, либо не будет работать вообще. Приоткрыть кран нельзя, так как в таком случае вода под давлением быстро сломает хрупкие детали арматуры. Все это и приводит к тому, что от жары люди открывают окна вместо того, чтобы снизить нагрев батарей, что приводит к неэффективной растрате энергии.
  • Быстрое открытие крана может привести к гидравлическому удару – вода под давлением понесется в радиатор, повредив его или снизив его прочность и долговечность.
  • Все манипуляции с балансировочными кранами могут производиться только вручную: чтобы постоянно иметь комфортную температуру, нужно подходить к радиатору и включать-выключать его.

Все эти проблемы решаются путем установки термостатов отопления. Они не только позволяют делать температуру постоянно сниженной. Термоголовка для большинства радиаторов может быть оборудована системой автоматической регулировки.

Конструкция термоголовки и принцип ее работы

В конструкцию входит два основных элемента – термоклапан и термостат. Работают они следующим образом:

  1. Сильфон заполняется летучим паром или жидкостью и находится под постоянным давлением.
  2. Величина давления всегда соответствует величине нагрева наполнителя, а регулировка осуществляется за счет того, что пружина в сильфоне сжата с определенной силой.
  3. Когда температура окружающего воздуха поднимается, часть наполнителя испаряется, что приводит к увеличению давления внутри термоголовки.
  4. Пружина разжимается, сильфон увеличивается, что приводит к движению золотника в клапане в сторону закрытия просвета трубы, – это не дает теплоносителю попадать в радиатор в слишком большом количестве.
  5. Это происходит до тех пор, пока не восстановится равновесие системы.
  6. Если температура воздуха падает, пар в сильфоне конденсируется, давление уменьшается, сильфон становится меньше.
  7. Уменьшенный сильфон воздействует на золотник таким образом, чтобы тот начал открывать проход для воды, пока радиатор не прогреется до нужной температуры.

Наполнитель сильфона расположен на максимальном отдалении от нагреваемой водой части устройства, поэтому воздействия горячей воды на датчик не происходит.

На него может действовать нагретый воздух, испускаемый самим радиатором. Чтобы этого избежать, термоголовка для радиатора должна быть установлена в горизонтальном положении.

Разновидности термостатов

Термоголовка для отопительных радиаторов может иметь один из двух видов термостата:

  • автоматический;
  • ручной.

Принцип балансировки системы отопления с помощью ручного термостата прост: поворот вентиля приводит к тому, что шток клапана сдвигается с места, изменяя просвет трубы в соответствии с выбранным значением температуры. Эффективность прибора в таком случае несколько ниже, а ручка клапана может со временем выйти из строя из-за частого механического воздействия.

В конструкцию автоматического регулятора входит сильфон. Часто такие термоголовки оснащаются цифровыми датчиками и дисплеями, что делает процесс настройки температуры совсем простым.

Конструкция клапана

Термостат нужен для регулировки температуры ручным или автоматическим способом. Вторая основная деталь термоголовки – клапан – нужна для того, чтобы напрямую воздействовать на поток теплоносителя, регулируя диаметр просвета подающей трубы.

Клапан может устанавливаться на прямом или угловом участке контура и выполняется по одному из двух стандартов: RTD-G или RTD-N. Выбор конкретного вида устройства основывается на типе схемы отопления, а стандарт подбирается исходя из диаметра трубы подводящего контура.

RTD-G может пропускать через себя большее количество теплоносителя и рассчитан на следующие ситуации:

  • однотрубные системы отопления;
  • многоэтажные дома;
  • частные дома с двухтрубной системой с естественной циркуляцией.

Однотрубные системы должны оборудоваться байпасами в обязательном порядке, если радиаторы оснащаются терморегуляторами.

RTD-N подходит для:

  • домов с принудительной циркуляцией теплоносителя в контурах обогрева;
  • многоэтажных новостроек с двухтрубным отоплением.

Выбор оптимальной термоголовки

Термоголовка для отопительных радиаторов должна быть правильно установлена.

Первым параметром, на основе которого делается выбор, является тип наполнителя, если регулятор автоматический. По этому принципу

термостаты делятся на два типа: жидкостные и газовые. Устройства первого типа более точно подстраивают клапан под нужды жильцов, но тепловая инерция таких приборов выше, чем у газовых регуляторов. Газонаполненные термоголовки балансируют температуру менее точно, но быстрее.

Второй принцип выбора – тип подачи сигнала на клапан. Термоголовки для радиаторов могут приводиться в действие исходя из температуры:

  • воды в трубах;
  • воздуха в комнате;
  • воздуха вне помещения.

Регуляторы первого типа менее точны – погрешность настройки может варьироваться в пределах 1 – 7 градусов. Часто такой разброс не устраивает потребителя, поэтому чаще всего используют регуляторы, получающие информацию от воздуха. Они чувствительно реагируют на изменение баланса температур между радиатором и воздухом в комнате и подстраивают поток воды, сохраняя нужные условия в автоматическом режиме.

Управление может быть прямым или электрическим. В первом случае термостат будет получать информацию об изменении температурного режима от теплоносителя. Изменение режима осуществляется путем вращения ручки клапана, на которую нанесена шкала.

Электрическое управление делится на два подтипа:

  • управление циркуляционным насосом или отопительным котлом;
  • подача сигнала на механические клапаны, установка которых производится рядом с радиатором – в таком случае можно настроить все радиаторы одним движением.

Размещение термоголовок

Датчики могут быть выносными и встроенными, регулировка может быть прямой или дистанционной.

Балансировочные клапаны со встроенным датчиком более распространены. Располагаются они путем встраивания механизма в трубу подающего контура. Установка радиаторов должна проектироваться с учетом следующих нюансов:

  • если придется монтировать регулятор вертикально, нужно выбирать устройство другого вида, так как конвекция теплого воздуха сильно скажется на точности автоматической балансировки. Регулировка будет осуществляться с большой погрешностью, так как будет основываться на теплом воздухе рядом с радиатором, а не на температуре основной массы воздуха в помещении;
  • датчик должен быть установлен строго горизонтально (параллельно полу).

Термоголовка для алюминиевых радиаторов с выносным датчиком температуры используется в следующих случаях:

  • радиаторы смонтированы таким образом, что сильфон термостата наглухо завешен занавеской, и доступ воздуха к механизму затруднен;
  • потоки теплого воздуха будут оказывать влияние на функционирование встроенного термодатчика;
  • радиатор располагается под окном, из которого сквозит холодный воздух с улицы;
  • вертикального расположения термостата отопления не избежать.

Выносной термодатчик соединяется с основной конструкцией термоголовки с помощью тонкой трубки достаточной длины.

Установка дистанционного электрического управления предполагается в тех ситуациях, когда отопительные приборы смонтированы в недоступных для удобной ручной регулировки местах. Например, если встраиваемые в пол конвекторы закрыты декоративной решеткой.

При монтаже термоголовки на биметаллические радиаторы или приборы другого типа нужно следовать главному правилу: чтобы датчик адекватно реагировал на изменение температуры воздуха в помещении, этот воздух должен иметь возможность свободно циркулировать вокруг чувствительной части механизма.

Лучшее  решение – установка термостата параллельно полу, так как в этом случае на него не будут действовать теплые потоки воздуха от трубы и самого отопительного прибора (горячий воздух идет вертикально вверх). Еще одно правило, которое должно быть соблюдено: стрелка на корпусе устройства должна быть направлена в сторону потока горячей воды в контуре, иначе все сразу придет в негодность.

Выносной датчик необходим в следующих ситуациях:

  • установка прибора отопления производится в нише;
  • глубина прибора превышает 16 см;
  • термоголовка для отопительных радиаторов закрыта шторой;
  • над радиатором имеется широкий подоконник, установленный на расстоянии менее 10 см от верхнего края отопительного прибора;
  • имеет место вертикальное расположение механизма балансировки.

Из всех этих условий именно занавески оказывают наибольшее влияние на эффективность балансировки. Они становятся экраном, не позволяющим датчику реагировать на условия в комнате. Их можно отодвинуть, чтобы дать воздуху доступ к сильфону, но выносной датчик решит эту проблему проще..

Монтаж термоголовки

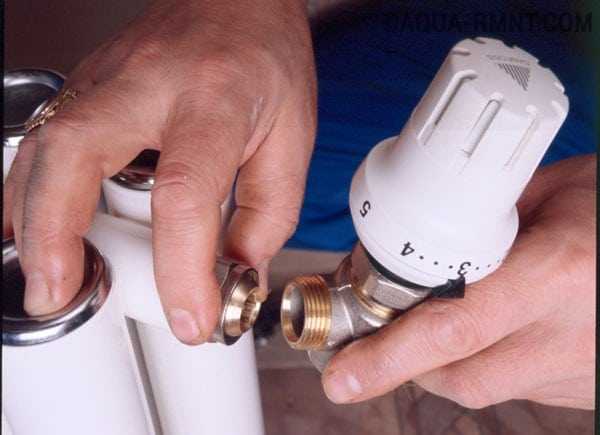

Перед осуществлением монтажа нужно перекрыть теплоноситель в отопительном контуре. После слива воды можно начинать установку регулирующих клапанов на радиаторы. Монтаж производится следующим образом:

  • трубы на небольшом расстоянии от радиатора обрезаются;
  • старая запорная арматура демонтируется;
  • от клапанов отсоединяются хвостовики, после чего они заворачиваются внутрь пробок отопительного прибора;
  • собирается обвязка и монтируется на выбранное место;
  • трубы соединяются.

Механизм должен быть сонаправлен потоку воды в контуре.

Настройка температуры может производиться в пределах 6 – 26 градусов. Заданная температура будет поддерживаться автоматически. Для регулировки нужно повернуть ручку термостата до совмещения насечек с метками на корпусе. Эти метки соответствуют определенному температурному режиму.

poluchi-teplo.ru

Что такое термостатическая головка?

Когда вы монтируете прибор отопления, например, стальной панельный радиатор, то на нем скорее всего будет установлен клапан, который предназначен для регулирования величины расхода теплоносителя, проходящего через отопительный прибор. Такие клапаны бывают с предварительной настройкой и без неё. С помощью предварительной настройки можно выставить необходимую величину расхода теплоносителя через отопительный прибор в максимально открытом положении клапана. Именно так осуществляется грубая/начальная балансировка системы отопления, если вы проделаете это на каждом радиаторе вашей системы. Необходимое положение такого клапана можно рассчитать или же выявить опытным путем.

В принципе, многим пользователям своих систем отопления этого вполне достаточно. Но что, если у Вас есть желание сберечь ваши энергоресурсы в виде газа, дров, электричества, пеллет. И сделать так, чтобы в каждом помещении была точно такая температура, какая Вам необходима.

Собственно, для этого и нужен термостатический элемент, который является одним из первых шагов к автоматизации вашей системы отопления.

Термостатическая головка устанавливается на тот самый клапан радиатора, который в дальнейшем она будет приоткрывать или закрывать в зависимости от температуры помещения, где установлен отопительный прибор.

Необходимо сказать, что это устройство работает не в режиме полного закрытия или открытия, а принимает и промежуточные положения.


Устройство термостатической головки

1 – корпус


2 – крышка корпуса


3 – сильфон


4 – пружина штока


5 – шток


6 – толкатель


7 – пружина толкателя


8 – гайка накидная


9 – фиксатор


10 – стопорное зубчатое кольцо


Описание принципа работы и механизма

Принцип работы термостатической головки очень прост. Сильфон (3) при повышении температуры воздуха, окружающего термоголовку, расширяется, тем самым толкает шток (5), который в свою очередь давит на клапан радиатора и перекрывает проход теплоносителю через отопительный прибор. Так же все это работает и в обратную сторону.

Термоголовка настраивается на необходимую температуру с помощью поворота крышки корпуса (2). Как правило нужно настроить на значение, которому соответствует необходимая температура в помещении, потому что на самой термоголовке написаны не значения температур, а шкала в виде цифр, точек и т.п. Соответствие значения температуры окружающей среды значению, выставленному на устройстве, обычно излагается в инструкции к нему.

Сильфон может быть заполнен газом или жидкостью. Вместо сильфонов бывают также твердотельные элементы чувствительные к температуре. В зависимости от чего термоголовки подразделяются по времени срабатывания открытия/закрытия. Но их функция от этого не меняется.


Виды термостатических головок

Видов данного устройства не так много, и их различия выражаются в основном в том, что чувствительный элемент вынесен за пределы корпуса. Связано это с тем, что в некоторых случаях возникает необходимость регулировать температуру в помещении, где радиатор закрыт шторой, установлен в нише стены или закрыт экраном в виде декоративной решетки. Все это нарушает корректную работу термостатического элемента, из-за того, что он находится в ограниченном пространстве рядом с отопительным прибором, в следствие чего воздух вокруг него становится намного теплее, чем в самом помещении. Далее клапан радиатора закрывается, а воздух в помещении так и не нагрелся. Для этого и нужен выносной чувствительный элемент, который устанавливается на стену, в том месте, где не будет никаких помех (тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д.) для измерения температуры воздуха именно помещения.

Есть ещё, конечно, термоголовки электронные, но это уже скорее электропривод клапана, а не то, о чем мы ведем разговор


Установка термоголовки

Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

  • Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;
  • Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т.д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения.
  • Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например, над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;


Видео
