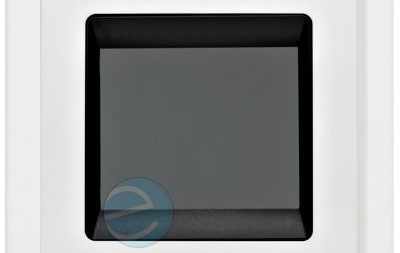

Терморегулятор теплого пола DEVIreg TOUCH
Devireg touch™ - с сенсорным экраном интеллектуальный новый терморегулятор
Точная и быстрая настройка
Мастер настройки – встроенный. Он поможет легко пройти весь процесс установки. Несколько нажатий и Вы выбираете все нужные параметры: дату и время, номинальную мощность и тип помещения, вид напольного покрытия. Эти введенные Вами данные позволят сделать идеальный комфорт, защитить чувствительные к температуре покрытие пола (паркет или ламинат) от перегрева.
Недельный таймер
Никогда еще установка программы не была такой простой. Стандартная интегрированная программа Devireg Touch имеет постое понятное меню с очень гибкими настройками для любого дня недели. Время включения терморегулятора рассчитывает режим предсказания, в нужное для Вас время пол уже успеет прогреться до заданной вами температуры.
Современный дизайн
Помимо лаконичного и стильного дизайна регулятор имеет еще одно преимущество – легко интегрируется в одиночные и блочные рамки таких производителей как: Legrand, ELSO, Merten, Gira, Bush Jaeger, Schneider Electric и др.
Интуитивно понятное использование сенсорного экрана
С обычными кнопками просто, если Вам нужно немного поднять или уменьшить температуру. Если нужно немного больше возникают некоторые трудности. (надо найти инструкцию и т.д.) Devireg Touch разработан с легким интуитивным интерфейсом. Встроенные подсказки, русский язык, мастер настроек: все это здорово облегчает настройку регулятора для Вас.
Ввод кода
Это уникальная особенность терморегулятора – код системы. Вы настраиваете контроллер – формируется код, и Вы можете его использовать для настройки терморегуляторов в других комнатах.
Полная гарантия
Devireg Touch – первый продукт среди терморегуляторов, имеющий 5-летнюю гарантию. В том невероятном случае поломки мы поменяем его в течении 48-часов. Заказать и купить терморегулятор DEVIreg TOUCH в Нижнем Новгороде можно в нашей компании в офисе продаж.
Технические характеристики
- энергопотребление в режиме ожидания <400 мВт
- напряжение питания ~ 220 - 240В 50/60Гц
- индуктивная нагрузка 1 А, cosφ = 0,3
- активная нагрузка 16 А
- диапазон регулирования по датчику пола : + 5°С ÷ +45°C
- диапазон регулирования по датчику воздуха : + 5°С ÷ +35°С
- класс защиты IP 21
- температура хранения от -20 ° до +65 ° C
- размеры 85 х 85 х 44 мм
Терморегулятор DEVIreg TOUCH отзывы
Николай Павлович. Лет наверное уже 15 назад были установлены самые навороченные регуляторы теплого пола D550. И один поломался (перестал показывать дисплей). Ребята с Невзоровых быстро нашли замену и поменяли на этот регулятор с сенсорным дисплеем. Более удобной регулировки я не встречал. Все ясно и понятно безо всякой инструкции. Я и старые еще регуляторы решил поменять на новые сенсорные. Жизнь течет, удобства прибавляются.
Терморегулятор DEVIreg TOUCH наши рекомендации
Андрей. Самый наверное совершенный регулятор по моему на сегодняшний день. Очень удобные регулировки. Сенсорный экран. Очень понятно как запрограммировать таймер, комфортную температуру.Гарантия 5 лет.
Другая информация по теме терморегулятор
www.devi-nn.ru
Руководство пользователя. DEVIreg Touch. Интеллектуальный электронный терморегулятор.
Транскрипт
1 Руководство пользователя DEVIreg Touch Интеллектуальный электронный терморегулятор
2
3 Содержание 1 Введение Инструкции по технике безопасности Настройки Установка температуры Время и дата Периоды понижения температуры «Нет дома» Минимальная температура пола Восстановление температуры по умолчанию Блокировка доступа Защита от замерзания Энергопотребление Уровень подсветки Язык Включение и выключение терморегулятора Сообщения об ошибках Снятие передней части терморегулятора Гарантия Руководство пользователя 3
4 6 Инструкция по утилизации Введение DEVIreg Touch представляет собой терморегулятор, специально разработанный для управления системами отопления пола. Среди прочего, терморегулятор имеет следующие особенности: Сенсорный дисплей с подсветкой. Удобное и простое в эксплуатации меню. Энергосберегающее расписание: стандартная или индивидуальная программа таймера с максимально гибкими шаблонами дней и времени позволяет в периоды, когда пользователь спит или находится на работе, устанавливать энергосберегающий режим температуры и благодаря своевременному запуску/останову нагрева достигать требуемой температуры в необходимое время. Функция «Открытое окно», препятствующая интенсивному нагреву при обнаружении резкого падения температуры. Режим "Нет дома": приостановка работы по нормальному расписанию в указанные промежутки времени. Счетчик потребления. Кнопка быстрого доступа к таким функциям, как «Защита от замерзания» и «Нет дома». 4 Руководство пользователя
5 1.1 Инструкции по технике безопасности Соблюдайте следующие указания: Не закрывайте терморегулятор, например, полотенцем и другими висящими предметами. Это ухудшает способность терморегулятора правильно определять и регулировать температуру в помещении. Не допускайте попадания каких-либо жидкостей внутрь терморегулятора. Не вскрывайте, не разбирайте терморегулятор, и не пытайтесь вносить изменения в его конструкцию. Если терморегулятор устанавливается в месте, доступном для детей, используйте блокировку доступа. Не допускайте отключения электропитания терморегулятора. Установка терморегулятора должна производиться квалифицированным монтажником, допущенным к данному виду работ, в соответствии с местными нормативными документами. Руководство пользователя 5
6 2 Настройки Основные правила изменения настроек терморегулятора Доступ к различным настройкам Чтобы увеличить значение Чтобы уменьшить значение Чтобы подтвердить выбор значения Чтобы отменить внесенные изменения Чтобы вернуться к экрану индикации комнатной температуры Непосредственно на экране нажмите символ требуемой настройки. Нажмите (для быстрого пролистывания значений нажмите и удерживайте) кнопку со стрелкой > Нажмите (для быстрого пролистывания значений нажмите и удерживайте) кнопку со стрелкой < Нажмите в верхнем правом углу экрана. Для возврата на предыдущий экран без сохранения внесенных изменений нажмите стрелку назад в левом верхнем углу экрана. Нажимайте стрелку назад в левом верхнем углу, пока не выйдете в главное меню, затем нажмите в центре экрана. 6 Руководство пользователя
7 2.1 Установка температуры Когда экран неактивен, на нем отображается текущая температура в помещении: При активации экрана на нем появится требуемая температура (заданное значение). Если идет нагрев системы, слева от температуры будет мигать стрелка вверх. Руководство пользователя 7
8 Понижение и повышение температуры 1. Коснитесь дисплея для его активации. Затем нажмите стрелку вниз или вверх в правой части экрана. DEVIreg Touch 2.2 Время и дата Установка времени и даты 1. Коснитесь дисплея для его активации, затем нажмите меню. 2. Нажмите ВРЕМЯ/ДАТА в нижнем левом углу меню. Затем нажмите ВРЕМЯ. 8 Руководство пользователя
9 3. Нажмите на число часов. 4. Используйте стрелки < и > для задания часа. Нажмите для подтверждения. 5. Нажмите на число минут и используйте стрелки < и > для задания минут. Нажмите для подтверждения, затем еще раз нажмите для возврата на страницу ВРЕ- МЯ/ДАТА. Руководство пользователя 9
10 6. Нажмите ДЕНЬ. 7. Нажимайте день, месяц и год соответственно и установите дату с помощью стрелок < и > и нажмите для подтверждения. Нажмите на экране ЗАДАТЬ ДАТУ. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. 10 Руководство пользователя
11 2.3 Периоды понижения температуры Терморегулятор можно запрограммировать как на поддержание постоянной температуры, так и на автоматическое изменение температурного режима, когда периоды с пониженной, так называемой экономной, температурой и периоды с комфортной температурой будут чередоваться. По умолчанию терморегулятор настроен на следующие комфортные периоды: Понедельник пятница: 6:00 8:00 и 16:00 22:30. Суббота воскресенье: 7:00 22:45. Таймер терморегулятора используется для изменения заранее установленных комфортных периодов и установки требуемых значений комфортной и экономной температур. Примечание. Для переключения между комфортной и экономной температурами необходимо включить функцию таймера. Терморегулятор снабжен функцией прогнозирования. Если данная функция активирована (режим ПРОГНОЗ включается после выбора меню НАСТР. и затем ОПЦИИ), достаточно установить время, в которое требуется комфортная или экономичная температура. После этого терморегулятор сам рассчитает, когда необходимо включить нагрев, чтобы достичь требуемой температуры к заданному времени. Руководство пользователя 11
12 Установка комфортных и экономичных периодов 1. Коснитесь дисплея для его активации, затем нажмите меню. DEVIreg Touch 2. Нажмите ТАЙМЕР в верхнем левом углу меню. Затем нажмите НАСТР. РАСПИСА- НИЕ 3. Нажмите день недели, в который требуется осуществить переключение между комфортной и экономичной температурами. Можно задать до 2 комфортных периодов в день (и, соответственно, до 2 экономичных периодов). 12 Руководство пользователя
13 4. Для задания времени начала первого периода комфорта нажмите первое показание времени (06:00 в приведенном примере). 5. Нажмите стрелки < и > для задания времени начала периода комфорта. Нажмите для подтверждения. 6. Нажмите время окончания первого периода комфорта (08:00 в приведенном примере), чтобы задать его значение. 7. Нажмите стрелки < и > для задания времени окончания периода комфорта. Нажмите для подтверждения. Руководство пользователя 13
14 8. Если требуется задать время начала и окончания второго периода комфорта, повторите шаги 4 7. В противном случае для отключения второго периода комфорта снимите значок подтверждения возле него. Примечание. Все промежутки времени вне заданных периодов комфорта автоматически считаются периодами экономии. 9. Нажмите для подтверждения установок периода комфорта. Появится экран копирования заданных периодов комфорта на другие дни недели. 10. Нажмите НЕТ, если периоды комфорта применяются только к выбранному дню недели, либо нажмите ДА, чтобы перейти на экран выбора соответствующих дней недели. Затем нажмите, чтобы скопировать периоды комфорта на эти дни. DEVIreg Touch 14 Руководство пользователя

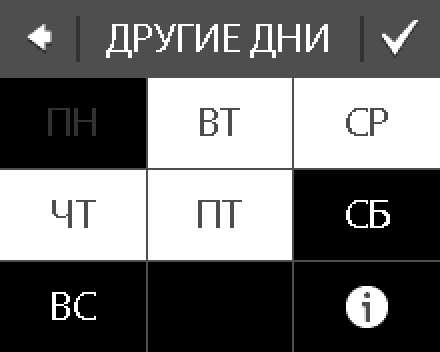

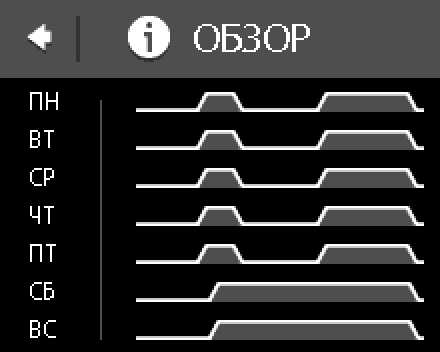

15 11. Для того чтобы задать периоды комфорта для других дней недели, повторите шаги 3 7. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. Установка комфортной и экономичной температур 1. Коснитесь дисплея для его активации, затем нажмите меню. 2. Нажмите ТАЙМЕР в верхнем левом углу меню. Затем нажмите ТЕМПЕРАТУРЫ Руководство пользователя 15
16 3. Нажмите КОМФОРТ и используйте стрелки < и > для установки значения температуры комфортного режима. Нажмите для подтверждения. 4. Нажмите ЭКОНОМНАЯ и используйте стрелки < и > для установки значения температуры экономичного режима. Нажмите для подтверждения. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. Обзор заданных периодов комфорта 1. Коснитесь дисплея для его активации, затем нажмите меню. 16 Руководство пользователя
17 2. Нажмите ТАЙМЕР в верхнем левом углу меню. Затем нажмите НАСТР. РАСПИСА- НИЕ 3. Нажмите иконку информации в нижнем правом углу экрана ВЫБОР ДНЯ. При этом на дисплее появится графический обзор комфортных периодов, включающихся в течение недели. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. Руководство пользователя 17
18 DEVIreg Touch Как включить и выключить функцию таймера Временное выключение функции таймера может потребоваться, если нужно, например, немного продлить комфортный период. Когда функция таймера выключена, в верхней части дисплея отображается иконка в виде руки (символизирует, что настройка температуры осуществляется вручную). 1. Нажмите кнопку на боковой стороне терморегулятора. 2. Для включения функции таймера нажмите ВКЛ. ТАЙМЕР, а для выключения функции таймера нажмите ВЫКЛ. ТАЙМЕР. 18 Руководство пользователя
19 2.4 «Нет дома» Приостановка нормального регулирования температуры на один или несколько дней. Заданная температура будет поддерживаться 24 часа в сутки в течение выбранного количества дней. По истечении этого срока возобновится обычное регулирование. 1. Коснитесь дисплея для его активации, затем нажмите меню. 2. Нажмите ОТЪЕЗД в вернем правом углу меню. Затем нажмите ПЕРИОД. Руководство пользователя 19

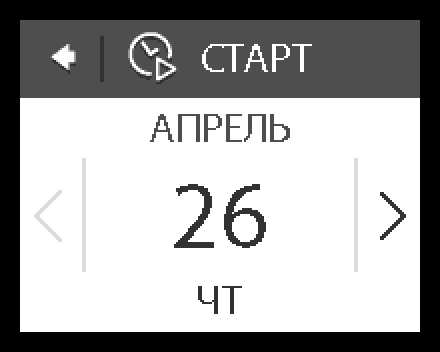

20 3. Нажмите на дату начала и используйте стрелки < и >, чтобы задать ее. Нажмите для подтверждения. Для быстрого пролистывания дат нажимайте и удерживайте стрелки < и >. 4. Нажмите на дату окончания и используйте стрелки < и >, чтобы задать ее. Для подтверждения нажмите дважды. 5. Нажмите ТЕМП. НЕТ ДОМА и используйте стрелки < и > для установки температуры, которая будет поддерживаться в ваше отсутствие. Нажмите для подтверждения. 6. Удостоверьтесь, что режим «Нет дома» включен. Если он не включен, нажмите НЕТ ДОМА, после чего нажмите ВКЛ.. Нажмите для подтверждения. 20 Руководство пользователя

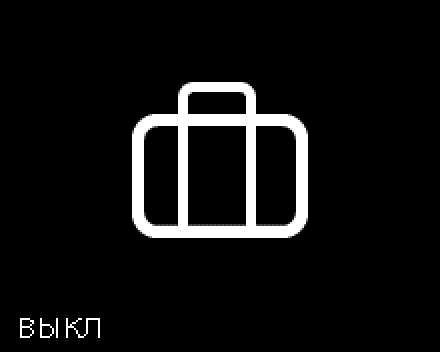

21 В указанный день (дата начала) на экране появится символ чемодана. Отключение функции «Нет дома» Если вы вернулись из поездки раньше, чем планировали, режим «В отъезде» можно отключить. 1. Коснитесь дисплея для его активации. Затем нажмите ВЫКЛ. в нижнем левом углу. Руководство пользователя 21
22 2.5 Минимальная температура пола Установка минимальной температуры пола Примечание. Эта функция может быть активирована, только если имеются и датчик температуры помещения, и датчик температуры пола. 1. Коснитесь дисплея для его активации, затем нажмите меню. DEVIreg Touch 2. Нажмите НАСТР. в нижнем правом углу меню. Затем нажмите ПАРАМЕТРЫ. 22 Руководство пользователя

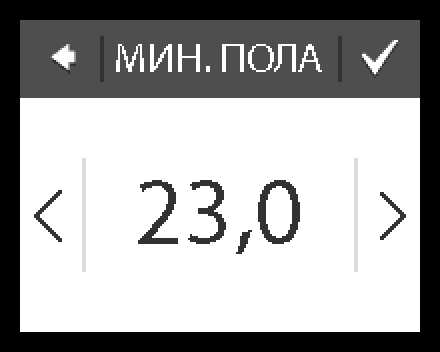

23 3. Используйте стрелки в правой части экрана, чтобы перейти к МИН. ТЕМП. ПОЛАи нажмите, чтобы выбрать этот пункт. Затем нажмите МИН. ТЕМП. ПОЛА и ВКЛ.. Нажмите для подтверждения. 4. Нажмите ТЕМПЕРАТУРА. Затем используйте стрелки < и > для установки минимальной температуры пола. Нажмите для подтверждения. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. Теперь терморегулятор будет поддерживать температуру пола выше указанного нижнего предела. Руководство пользователя 23
24 2.6 Восстановление температуры по умолчанию Как восстановить температуру по умолчанию 1. Коснитесь дисплея для его активации, затем нажмите меню. DEVIreg Touch 2. Нажмите НАСТР. в нижнем правом углу меню. Затем нажмите ПАРАМЕТРЫ. 24 Руководство пользователя

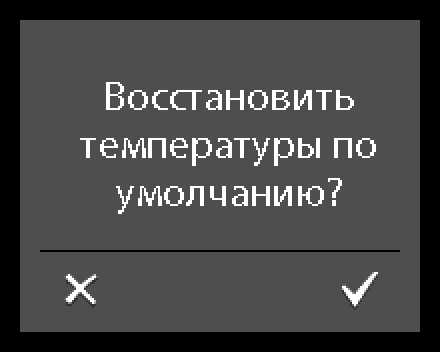

25 3. Используйте стрелки в правой части экрана, чтобы перейти к ВОССТАНОВИТЬ ТЕМП. и нажмите, чтобы выбрать этот пункт. Нажмите для подтверждения. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. 2.7 Блокировка доступа Блокировка доступа блокирует экран и используется для предотвращения нежелательных изменений настроек терморегулятора. Включение блокировки экрана 1. Коснитесь дисплея для его активации, затем нажмите меню. Руководство пользователя 25
26 2. Нажмите НАСТР. в нижнем правом углу меню. Затем нажмите ПАРАМЕТРЫ. 3. Нажмите БЛОК. ДОСТУПА. Затем нажмите ВКЛ.. Нажмите для подтверждения. Теперь при нажатии на дисплей на нем появится символ блокировки доступа. 26 Руководство пользователя

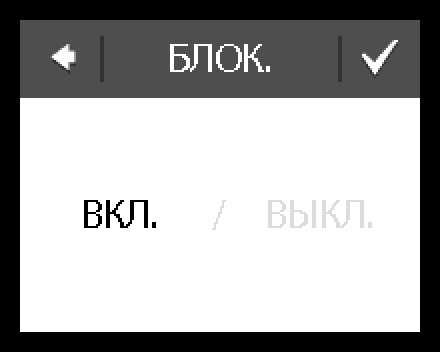

27 DEVIreg Touch Снятие блокировки экрана 1. Нажмите кнопку на боковой стороне терморегулятора. 2. Для снятия блокировки экрана нажмите. Руководство пользователя 27
28 DEVIreg Touch 2.8 Защита от замерзания Используется для поддержания заданной минимальной температуры, обеспечивающей защиту от замерзания ( по умолчанию + 5 C) Включение защиты от замерзания 1. Нажмите кнопку на боковой стороне терморегулятора. 2. Нажмите ЗАЩИТА ОТ ЗАМЕРЗАНИЯ. 28 Руководство пользователя
29 При этом на дисплее должен отобразиться символ защиты от замерзания. Отключение режима защиты от замерзания 1. Коснитесь дисплея для его активации. Затем нажмите ВЫКЛ. в нижнем левом углу. Как установить температуру защиты от замерзания 1. Коснитесь дисплея для его активации, затем нажмите меню. Руководство пользователя 29
30 2. Нажмите НАСТР. в нижнем правом углу меню. Затем нажмите УСТАНОВКА и РУЧ- НАЯ НАСТРОЙКА. 3. Используйте стрелки в правой части экрана, чтобы перейти к ТЕМП. ЗАМЕРЗА- НИЯ и нажмите, чтобы выбрать этот пункт. Затем используйте стрелки < и > для установки температуры защиты от замерзания. Нажмите для подтверждения. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. 30 Руководство пользователя
31 2.9 Энергопотребление Проверка потребления энергии 1. Коснитесь дисплея для его активации, затем нажмите меню. 2. Нажмите НАСТР. в нижнем правом углу меню. Затем нажмите ИНФО. Руководство пользователя 31
32 3. Нажмите ПОТРЕБЛЕНИЕ. Нажмите период, для которого необходимо посмотреть расход энергии: последние 7 дней, 30 дней или общий расход энергии с момента установки терморегулятора. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите Уровень подсветки Изменение уровня подсветки 1. Коснитесь дисплея для его активации, затем нажмите меню. DEVIreg Touch 32 Руководство пользователя
33 2. Нажмите НАСТР. в нижнем правом углу меню. Затем нажмите ПАРАМЕТРЫ. 3. Используйте стрелки в правой части экрана, чтобы перейти к пункту ЯРК.и нажмите, чтобы выбрать этот пункт. Затем нажмите ПОДСВ. для снижения уровня подсветки или ВЫКЛ. для отключения подсветки. Нажмите для подтверждения. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите. Руководство пользователя 33
34 2.11 Язык Выбор языка 1. Коснитесь дисплея для его активации, затем нажмите меню. 2. Нажмите НАСТР. в нижнем правом углу меню. Затем нажмите ПАРАМЕТРЫ. 34 Руководство пользователя
35 DEVIreg Touch 3. Используйте стрелки в правой части экрана, чтобы перейти на ваш язык, и нажмите, чтобы выбрать его. Затем нажмите в верхнем правом углу для подтверждения. Для возврата к экрану индикации комнатной температуры нажимайте стрелку назад в верхнем левом углу экрана, пока не выйдете в главное меню, затем нажмите Включение и выключение терморегулятора Выключение терморегулятора 1. Нажмите кнопку на боковой стороне терморегулятора. Руководство пользователя 35
36 2. Нажмите кнопку ВЫКЛЮ- ЧИТЬ. При этом на дисплее должен отобразиться символ электропитания. Включение терморегулятора 1. Коснитесь дисплея для его активации. Затем нажмите ВКЛ. в нижнем левом углу. 36 Руководство пользователя
37 3 Сообщения об ошибках Сообщение об ошибке Проблема Терморегулятор перегрелся и выключился. Короткое замыкание датчика пола. Обрыв датчика пола. Решение Дайте терморегулятору остыть в течение некоторого времени. Затем выключите и снова включите терморегулятор. Если сообщение об ошибке остается, обратитесь к сертифицированной монтажной организации в вашем регионе. Если сообщение об ошибке остается, обратитесь к сертифицированной монтажной организации в вашем регионе. Если сообщение об ошибке остается, обратитесь к сертифицированной монтажной организации в вашем регионе. Руководство пользователя 37
38 4 Снятие передней части терморегулятора Перед покраской, наклейкой обоев и т. п. можно снять переднюю часть терморегулятора с крепления. Внимание! НЕ нажимайте на экран терморегулятора в процессе демонтажа или установки его передней части. Захватите пальцами края передней части терморегулятора и потяните на себя: Для того чтобы вернуть деталь на прежнее место, плотно прижмите ее до щелчка. 38 Руководство пользователя
39 5 Гарантия 5 Y E A R 6 Инструкция по утилизации Руководство пользователя 39
40 Danfoss A/S Electric Heating Systems Ulvehavevej Vejle Denmark Phone: Fax: Danfoss не несет ответственности за возможные ошибки в каталогах, брошюрах и других печатных материалах. Danfoss оставляет за собой право вносить изменения в продукцию без предварительного уведомления. Это относится также к уже заказанной продукции, если только вносимые изменения не требуют соответствующей коррекции уже согласованных спецификаций. Все торговые марки в данном документе являются собственностью соответствующих компаний. Название и логотип DEVI являются собственностью компании Danfoss A/S. Все права защищены. VUGDB250 Produced by Danfoss 07/2012
docplayer.ru

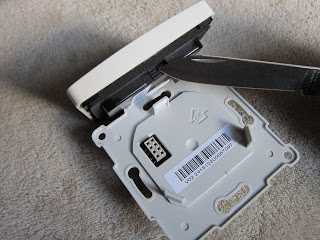

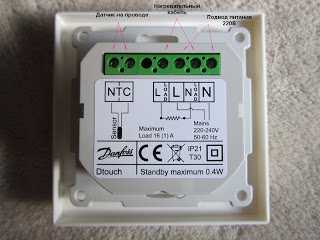

Снятие верхней панели терморегулятора DEVIreg Touch
При несомненных плюсах смартрегулятора DEVIreg Touch, что верхняя панель устанавливается в большинство сплошных рамок производителей электрофурнитуры, есть один недостаток, что панель тяжело снимается от основания терморегулятора.
Это сделано специально, чтобы дети не смогли просто снять эту панель. Может в будущем производитель нагревательных систем DEVI изменит эту ситуацию, а пока несколько советов для снятия сенсорной панели терморегулятора DEVIreg Touch.

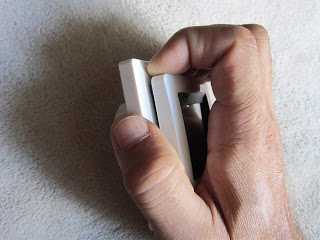

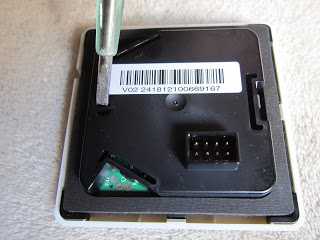

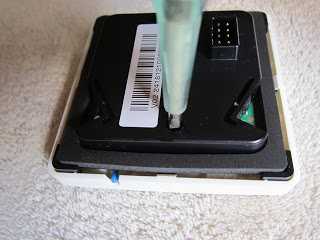

Чтобы снять верхнюю панель регулятора, захватитесь четырьмя пальцами за верх панели, ладонью упираясь в основание рамки, резко, с усилием потяните панель на себя. Не бойтесь, защелки основания достаточно тугие, но по другому панель Вы не снимите. Большая опасность, если будете упираться пальцем в сенсорный экран терморегулятора или раздавите его, или передавите чувствительность сенсора.

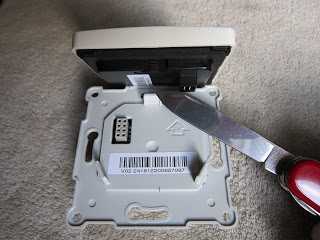

Мои рекомендации, после снятия панели, сразу немного подрежьте острым ножом ламели креплений. Потом снятие верхней панели не будет вызывать таких сложностей.
Видео по снятию панели с терморегулятора DEVIreg Touch
Заводская конструктивная особенность не позволяет использовать терморегулятор DEVIreg Touch в системе полного отопления без датчика пола на проводе и поднять температуру пола свыше заводской в 35 С. Это сделано специально, чтобы ограничить максимальную температуру пола без использования датчика на проводе и при использовании нагревательного кабеля под деревянное покрытие с максимальной температурой на поверхности 27 С.
Чтобы включить эти функции и изменить настройки терморегулятора, нужно на панели терморегулятора, с обратной стороны тонкой отверткой выломать пластиковую перемычку и также на основании платы соединяющую дорожку, на 10 сек. выключить напряжение питания терморегулятора. После этого терморегулятор может также работать по внутреннему датчику воздуха и позволяет поднять температуру пола под плиткой до 45 С.

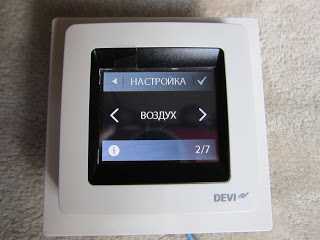

Чтобы терморегулятор смог работать только в режиме по датчику воздуха, нужно отключить датчик на проводе и снять кратковременно питание с терморегулятора или сбросить на заводские настройки удерживая нажатой боковую кнопку при включении питания на терморегулятор.

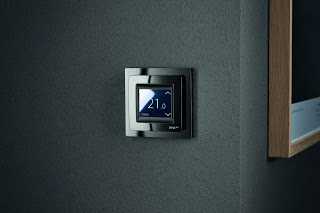

Терморегулятор DEVIreg Touch выпускается также в элегантной черной рамке.
Чтобы выключить терморегулятор DEVIreg Touch, а также попасть в меню основных настроек, нужно нажать на кнопку, расположенную в правом верхнем торце сенсорной панели терморегулятора.
Терморегулятор DEVIreg Touch может устанавливаться в рамки других производителей с внутренним размером 55х55 мм, например;
Merten- Aleter-M, M-Smart, M-Plan
Becker- Q1, Modul 2, S1
Busch Jaeger- Reflex S1, Reflex S1 Linear
Elso Fashion
Gira- E2, Standart 55, Esprit
ABB Jussi; ELKO RS16; ELJO Trend;
Legrand-Valena, Galea Life
Schneider-Exxact, Primo
Hager- Kallysto, Kallysto Art 1, Kallysto Stil 2
Jung- A plus 1, A500, LS990 2
Оригинальные рамки с размерами для DEVIreg Touch
Терморегулятор DEVIreg Touch при замене терморегулятора другого производителя также может работать с разными датчиками пола на проводе, что уменьшает риск не заводки в пол своего нового датчика.
Совместим с NTC датчиками других производителей: Aube 10 kOm, Eberle 33 kOm, Ensto 47 kOm, FENIX 10 kOm, Teplolux 6.8 kOm, Raychem 10 kOm, Warmup 12 kOm
При подключении датчика на проводе в меню первоначальных настроек, терморегулятор автоматически определит сопротивление датчика на проводе и окружающую его температуру. Нужно только выбрать от какого производителя подходит этот датчик на проводе. Заводское сопротивление всех датчиков на проводе терморегуляторов DEVIreg 15 kOm при 25С.
Перейдя по ссылке DEVIreg Touch можно ознакомиться с настройками терморегулятора, виртуально его запрограммировать, сгенерировать код для установки его в другие, однотипные по настройкам, терморегуляторы DEVIreg Touch.Видео о подключении терморегулятора DEVIreg Touch, показаны основные настройки терморегулятора.
Видео по определению неисправности датчика пола на проводе на примере работы терморегулятора DEVIreg Touch.
Есть две некоторые особенности работы терморегулятора DEVIreg Touch с датчиками температуры пола на проводе с индикацией ошибки на дисплее, которые не прописаны в инструкции.
1. Замыкание датчика пола. Если сопротивление датчика температуры пола от заводских значений 15 кОм при 25С упадет до низких в несколько кОм, терморегулятор сначала на дисплее будет определять и показывать высокую температуру пола (около 56С), соответственно не включать пол на нагрев и через некоторое время на дисплее появится значок аварии.
Это лечится только заменой датчика температуры пола на новый, плюс сброс на заводские настройки, чтобы стереть из памяти устройства алгоритм работы с неисправным датчиком.
2. Обрыв датчика пола. Даже если Вы снимите терморегулятор и проверите сопротивление датчика температуры, которое будет в норме, терморегулятор через время может показывать такую ошибку.
При работе нагревательной системы терморегулятор DEVIreg Touch проводит анализ скорости нагрева и остывания нагревательного кабеля, основываясь на показаниях датчиков температуры. Причем в работе по датчику воздуха, как основному, а с датчиком температуры пола для ограничения максимальной температуры, терморегулятор всё равно учитывает скорость изменения температуры нагрева пола. Если у Вас датчик температуры пола расположен в краевой холодной зоне, не определяет корректно изменения температуры в полу или наоборот, находится над трубой отопления или горячей воды, терморегулятор со временем работы будет выдавать сигнал аварии с такой ошибкой.
Исправить такую ситуацию можно изменением расположения датчика температуры пола с демонтажем напольного покрытия или перевести работу терморегулятора только по внутреннему датчику воздуха, сломав перемычку на верхней панели со сбросом на заводские настройки и отключив датчик на проводе, если конечно терморегулятор находится в обогреваемом помещении и сможет контролировать температуру воздуха.
На терморегулятор DEVIreg Touch распространяется самая большая на рынке 5 летняя гарантия от производителя. В эту гарантию входит бесплатная замена терморегулятора при возникших проблемах с электроникой, датчиком пола.
По вопросам бесплатной замены терморегулятора DEVIreg Touch по гарантии обращайтесь в Сервисный центр DEVI Центрального региона Украины
по тел. 044 5925145, 066 9850088, 097 0040088
Сервисный инженер Илья Корчагин.
Появилась новая Топ модель в линейке терморегуляторов DEVIreg Smart с возможностью управления нагревательными системами через мобильный телефон или планшет по домашней сети WiFi. Удобная возможность управления и контролирования системы отопления посредством 10 мобильных устройств, из которых двумя одновременно.
service-devi.blogspot.com
Руководство по установке. DEVIreg Touch. Интеллектуальный электронный терморегулятор.
Код инструкции: Версия: 01.01
Код инструкции: 08095929 Версия: 01.01 ПРОИЗВОДИТЕЛЬ: DEVI A/S, Ulvehavevej 61, 7100 Vejle, Denmark (ДЕВИ А/С, Ульвехавевей 61, 7100 Вайле, Дания) Тел. +45 76 42 47 00 Факс +45 76 42 47 03 www.devi.com
Подробнее-Контроль по температуре пола 21 С,
Инструкция по эксплуатации терморегулятора TH-0507 РАСПОЛОЖЕНИЕ ТЕРМОРЕГУЛЯТОРА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Программируемый терморегулятор имеет возможность работать как на обогрев, так и на охлаждение.
ПодробнееЭлектронный терморегулятор Devireg 535
Электронный терморегулятор Devireg 535 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»
ПодробнееИнструкция по установке и эксплуатации
Инструкция по установке и эксплуатации Контроллер для системы отопления AUTOMIX 20 AUTOMIX 20 предназначен для регулирования температуры подающего теплоносителя в контуре радиаторов отопления или теплого
ПодробнееНагревательный кабель deviflex DTIV-9
Нагревательный кабель deviflex DTIV-9 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»
ПодробнееНагревательный кабель deviflex DTIE-10
Нагревательный кабель deviflex DTIE-10 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»
ПодробнееНагревательный кабель deviflex DTIP-10
Нагревательный кабель deviflex DTIP-10 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»
ПодробнееНагревательный кабель Deviflex DTIP-18
Нагревательный кабель Deviflex DTIP-18 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»
ПодробнееСЕКУНДОМЕР ЭЛЕКТРОННЫЙ СЧЕТ-1М
СЕКУНДОМЕР ЭЛЕКТРОННЫЙ СЧЕТ-1М Руководство по эксплуатации и паспорт. ТС5.002.01-07РЭ Зарегистрирован в Государственном реестре средств измерений под 40929-09 2009г. 1. НАЗНАЧЕНИЕ. 1.1. Секундомер электронный
ПодробнееНагревательный кабель deviflex DSOT
Нагревательный кабель deviflex DSOT ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»
ПодробнееНагревательный кабель Deviflex DSIG-20
Нагревательный кабель Deviflex DSIG-20 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»
ПодробнееAL803 Тонкая погодная станция с измерением температуры, влажности и часами РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Раздел Страница 1. Свойства 2 1.1 Прогноз погоды 2 1.2 Время 2 1.3 Температура 2 1.4 Влажность 2 1.5
ПодробнееСмесительный модуль VR 60
Для специалиста-монтажника Инструкция по монтажу Смесительный модуль VR 60 Система регулирования с модульной шиной VR 60 GUS Содержание; Об использовании документации Стр. Об использовании документации.........
Подробнее1. Меры предосторожности
DK11-03.06.04 ИНСТРУКЦИЯ Проводной пульт управления кондиционером МОДЕЛЬ: KWC-31 IM_KWC-31_DK11-03.06.04.indd 1 16.09.2010 12:58:55 Содержание 1. Меры предосторожности... 3 2. Инструменты и приспособления
ПодробнееРуководство по эксплуатации
Устройство тепловой защиты для электрических устройств 4 канала аналоговых вводов, 4 реле выводов Руководство по эксплуатации TESAR srl 52030 Chiassa Superiore (AR) Italy Tel +39 0575 3171 Fax +39 0575
ПодробнееВИДЕОДОМОФОН С ЦВЕТНЫМ МОНИТОРОМ M2107AВМ
Инструкция пользователя ВИДЕОДОМОФОН С ЦВЕТНЫМ МОНИТОРОМ M2107AВМ * Спасибо за выбор нашей продукции. * Перед использованием изделия внимательно прочитайте инструкцию по эксплуатации (особенно, часть,
ПодробнееОсобенности терморегуляторов САLЕO
Содержание Введение... 2 Назначение... 2 Особенности терморегуляторов САLЕO... 3 Терморегуляторы CALEO... 4 Комплект пос тавки... 6 Дополнительные комплектующие... 6 Технические да нные... 6 Меры б езопасности...
ПодробнееБлок питания резервируемый БПР-12/0,2-1
ОКП 43 7291 Блок питания резервируемый БПР-12/0,2-1 Паспорт СПДП.436234.001-01 ПС 1 Основные сведения об изделии и технические данные 1.1 Блок питания резервируемый БПР-12/0,2-1 (далее по тексту БПР) является
ПодробнееКаталог: СКС. Руководство пользователя
Каталог: СКС Руководство пользователя Информация, содержащаяся в данном документе, может быть изменена без предварительного уведомления. Никакая часть данного документа не может быть воспроизведена или
ПодробнееРуководство пользователя
Руководство пользователя Автомобильный видеорегистратор SHO-ME HD-5000F SHO-ME Вступление Благодарим Вас за покупку видеорегистратора SHO-ME HD-5000F. Это высокотехнологично е устройство разработано специально
ПодробнееЦентральные контроллеры сети CNC-08 и CNC-16
Интегрированная система безопасности ParsecNET 2 Центральные контроллеры сети CNC-08 и CNC-16 Описание и инструкция по эксплуатации Версия 3.3 Введение Введение Назначение Центральный контроллер сети (ЦКС)
ПодробнееИнструкция Пользователя MD-250HD
Инструкция Пользователя MD-250HD Вниманию Пользователей Видео Регистратор для работы с Carman I CX500 1. Не пытайтесь управлять прибором по время движения. 2. Не разбирайте, не ремонтируйте и не модифицируйте
ПодробнееЗамок электромеханический накладной CISA мод , 11611, 11921, 11926,11931, Инструкция по установке и эксплуатации.
Замок электромеханический накладной CISA мод. 11610, 11611, 11921, 11926,11931, 11936 Инструкция по установке и эксплуатации. DHEZC1.13 (личинка 50 мм) DHEZC1.15 (личинка 100 мм) DHEZC2.13 (личинка 50
ПодробнееРегулятор уровня жидкости ЕКС 347
Контроллеры испарителей Регулятор уровня жидкости ЕКС 347 Применение Контроллер используется для регулирования уровня жидкости в: насосных резервуарах; сепараторах; промежуточных охладителях; экономайзерах;
ПодробнееПрибор защиты от сухого хода SK277
Прибор защиты от сухого хода SK277 Контроль уровня осуществляется при помощи 3-х электродов Содержание: 1. Общие положения 1.1. Область применения 1.2. Технические параметры 2. Меры безопасности 3. Транспортировка
ПодробнееЗав. АА Дата приемки Штамп ОТК
БЛОК РЕЧЕВОГО ОПОВЕЩЕНИЯ АРИЯ-БРО-РМ ТУ 4372-021-49518441-10, изм.4 1. Назначение Блок речевого оповещения АРИЯ-БРО-РМ (далее «изделие») предназначен для работы в составе системы речевого оповещения АРИЯ
ПодробнееРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПЕРЕКЛЮЧАТЕЛЬ ФАЗ АВТОМАТИЧЕСКИЙ PF-451 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Содержание: 1. Назначение... 3 2. Основные технические характеристики... 3 3. Комплект поставки... 4 4. Конструкция... 4 5. Установка...
Подробнееdocplayer.ru
Терморегулятор DEVIreg Touch - Heat House Санкт-Петербург
DEVIreg Touch представляет собой электронный программируемый терморегулятор, предназначенный для управления электрическими нагревательными элементами в конструкции пола.
Терморегулятор предназначен только для стационарной установки и может быть использован для регулирования как для систем полного отопления помещений, так и для систем комфортного нагрева пола. Может работать с датчиками температуры пола различных производителей.
DEVIreg Touch имеет стильный современный дизайн. Он отлично впишется в любой интерьер и подчеркнет его высокотехнологичность. Терморегулятор легко совмещается с самыми популярными рамками других производителей: Bush Jaeger, Gira, ELSO, Schneider Electric, Legrand и других.
У терморегулятора есть возможность программирования на каждый день недели. Режим предсказания позволяет рассчитать точное время включения, чтобы к заданному времени пол достиг нужной температуры.
Терморегулятор имеет систему контроля, которая отключает нагрев в случае обрыва или короткого замыкания датчика на проводе.
Технические характеристики DEVIreg Touch:
Рабочее напряжение - 220-240 В, 50/60 Гц
Потребляемая мощность в режиме хранения< 400 мВт
Активная нагрузка - 16 А / 3680 Вт
Тип датчика - встроенный датчик воздуха + выносной датчик пола
Максимальная длина сигнального провода датчика пола - 3 м
Тип датчика - NTC, 15 кОм при 25°С низкого напряжения, гальванический, отделенный от источника питания. Совместим с многими датчиками других производителей.
Температурный диапазон - 5-35°С (помещение) или 5-45°С (пол)
Понижение в периоды экономии - от 0 до +30°С
Вид монтажа - встраиваемый
Аварийное питание - от аккумулятора
Класс защиты - IP21
Размеры - 85 х 85 х 44 мм.

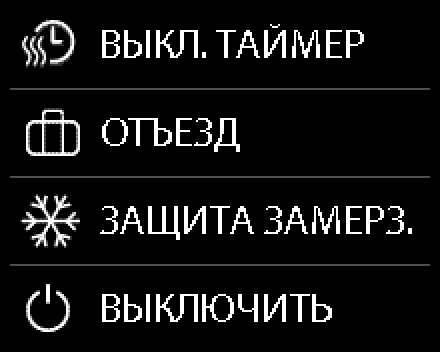

Терморегулятор DEVIreg Touch имеет полностью перенастраиваемый и интуитивно понятный таймер, мастер настройки установок, меню быстрого выбора одного из режимов работы терморегулятора:
Away (Отсутствие в помещении),
Frost Protrction (Защита от замерзания),
Timer off (Отключение таймер),
Off (Выключение терморегулятора).
Терморегулятор оснащен блоком экономии электроэнергии, в который входят: функция определения открытого окна в помещении, счетчик потребления электроэнергии, функция прогнозирования 3-го поколения с оптимальным запуском/отключением.
На DEVIreg Touch дается гарантия на 5 лет, что является абсолютным рекордом среди терморегуляторов. Мы уверены в высоком качестве своей продукции!
heat-house.com
DEVIreg Touch | Сенсорный терморегулятор для теплого пола
есть в наличии
Цена:
3900,00 грн.
Код товара:140F1064 - белый
140F1078 - слоновая кость
140F1069 - черный
Гарантия - 5 лет.
Вы можете приобрести терморегулятор DEVIreg Touch у официального дилера DEVI с бесплатной доставкой по Украине или купить этот товар в одном из магазинов наших партнеров. ДОСТАВКА:По Украине - БЕСПЛАТНО
По Киеву
- самовывоз из магазина
- доставка курьером
- перевозчиком Нова Пошта
Сроки доставки оговариваются отдельно.
ОПЛАТА ЗАКАЗОВ
Оплатить заказанный товар можно:
- наличными при доставке курьером;
- предварительно денежным переводом на расчетный счет;
- наложенным платежем в отделении перевозчина;
- переводом на карточный счет.
Описание терморегулятора DEVIreg Touch
DEVIreg Touch - современный терморегулятор для подогрева пола с интеллектуальным таймером и сенсорным экраном.
Позволяет управлять нагревательными кабелями DEViflex или тонкими нагревательными матами DEVImat, DEVIcomfort или аналогичными, установленными в конструкцию пола. Может работать с датчиками температуры пола на проводе других производителей. Имеет стандартный размер корпуса, что позволяеет устанавливать регулятор в общие декоратвные рамки с другой электрической фурнитурой.
Богатое функциональное оснащение терморегулятора и интеллектуальный недельный таймер позволяют гибко управлять отоплением в помещении.
Большой сенсорный экран и интуитивное понятное меню, а также мастер настроек терморегулятора делают процесс пользования простым и легким.
Возможность генерации специального кода позволяет переносить настройки с одного регулятора на другой. Регулятор имеет блоктровку от доступа детей и возможность настроить режим ОТЪЕЗД, может работать в ручном режиме и автоматическом, может считать потребление электроэнергии, котороя была использована на подогрев пола.
Это первый терморегулятор в серии терморегуляторов для тёплого пола DEVI с 5-ти летней гарантией, что говорит о его высоком качестве и надёжности.
Современный дизайн с квадратной формой и сенсорным экраном позволит DEVIreg Touch вписаться в любой современный интерьер. Выпускается в трёх цветовых исполнениях.
Особенности дизайна DEVIreg Touch
• Сенсорноый экран
• Простое и понятное меню
• Интеллектуальный недельный таймер
• Изящный, стильный дизайн, совместимость с декоративными рамками
• Функция определения открытого окна
• Защита от детей
• Режим ОТЪЕЗД
Энергосберегающие функции DEVIreg Touch
• Счетчики потребления энергии за 7 дней / 30 дней / в течение срока службы помогают лучше понимать, где можно сэкономить
• Система обнаружения открытого окна автоматически отключает подогрев пола, если открывают окно.
• Режим «В отъезде»
Технические характеристики терморегулятора DEVIreg Touch
Рабочее напряжение - 220-240В, 50/60Гц.
Энергопотребление - макс. 0,40 Вт (в режиме ожидания)
Активная нагрузка - Макс. 16 А (3680 Вт) при 230 В
Индуктивная нагрузка - Макс. 1 A cos φ= 0,3
Термостат DEVIreg Touch совместим со следующими типами датчиков:
NTC 6,8 кОм при 25 °C
NTC 10 кОм при 25 °C
NTC 12 кОм при 25 °C
NTC 15 кОм при 25 °C (по умолчанию)
NTC 33 кОм при 25 °C
NTC 47 кОм при 25 °C
Показатели сопротивления датчика при разной температуре:
(датчик в комплекте)
0 °С - 42 кОм
20 °С - 18 кОм
25 °С - 15 кОм
50 °С - 6 кОм
Управление - PWM(широтно-импульсная модуляция)
Температура окружающей среды - от 0 до 30 °C
Диапазон регулировки температуры:
Температура воздуха: 5–35 °C.
Температура пола: 5–45 °C.
Ограничения макс. температуры
пола: 20–35 °C (при удалении спец. перемычки 20–45 °C).
Поддержка мин. температуры пола: 10–35 °C, только в
режиме с двумя датчиками – воздуха и пола.
Регулятор может устанавливатся в рамки других производителей
с внутренним размером 55 х 55 мм, например:
Merten – Atelier-M, 1-M, M-Smart, M-Plan;
Berker – Q1, Modul 2, S1;
Busch Jäeger – Reflex S1, Reflex S1 Linear; Elso Fashion;
Gira – E2, Standard 55, Esprit;
ABB Jussi; ELKO RS16; ELJO Trend;
Legrand – Valena, Galea Life;
Schneider – Exxact, Primo;
Hager – Kallysto, Kallysto Art 1, Kallysto Stil 2;
Jung – A plus 1, A500 1, LS990 2.
www.deviua.com
Терморегулятор DEVIreg™ Touch | Eteplo
Описание товара
Терморегулятор DEVIreg™ Touch – электронный, интеллектуальный, программируемый терморегулятор — используется для управления электрическими нагревательными устройствами, установленными в полу. Терморегулятор предназначен для стационарной установки. Его можно использовать для управления системами как полного отопления помещения, так и системами комфортный «теплый пол».
Терморегулятор обладает функциями — выгодно отличают его от других:
- сенсорный дисплей с подсветкой;
- простое меню для программирования и использования;
- мастер установки с выбором типа комнаты и покрытия пола;
- устанавливается в разные рамки;
- совместимость с NTC датчиками других производителей;
- установки терморегулятора можно запрограммировать перед монтажем и импортировать в терморегулятор с помощью кода, созданного в интернете, или копировать из терморегулятора в подобную установку;
- отдаленный сервис терморегулятора, после монтажа, с помощью интерфейса на основе созданного в интернете кода.
Технические характеристики
| Параметр | Величина |
| Артикул | 140F1064 — белый
140F1069 — черный 140F1078 — слоновая кость / бежевый |
| Сопротивление датчика (заводская установка NTC 15 кОм) 00 C 200 C 250 C 500 C |
42 кОм 18 кОм 15 кОм 6 кОм |
| Регулирование | PWM (широтно — импульсная модуляция) |
| Температура окружающей середы | от 00 С до + 300 С |
| Температура защиты от замерзания | от 50 С до 90 С (заводская установка 50 С) |
| Диапазон регулирования | температура воздуха: 50 С — 350 С температура пола: 50 С — 450 С ограничения максимальной температуры пола: 20 — 350 С (если разомкнута не восстанавливаемая перемычка, тогда до 450 С). ограничения минимальной температуры пола: 10 — 350 С только в режиме с датчиками температуры воздуха и пола |
| Контроль неисправности датчика | при обрыве или замыкании датчика пола, терморегулятор отключит нагрев |
| Спецификация кабеля, который подключается (макс.) | 1 х 4 мм2 или 2 х 2,5 мм2 |
| Температура испытания давления шара | 750 С |
| Степень загрязнения | 2 (использование в быту) |
| Тип контроллера | 1С |
| Класс программного обеспечения | А |
| Температура хранения | от – 200 С до + 600 С |
| IP класс | 21 |
| Класс защиты | класс II |
| Размеры | 85 х 85 х 20 – 24 мм (глубина в стене: 22 мм) |
| Масса | 103 г. |
| Доступные цвета | белый, слоновая кость, черный (ультра белый — под заказ) |
| Гарантия | 5 лет |
| Стоимость, грн. | 3900,00 |
Предостережения при установке:
- когда терморегулятор используется для управления нагревательным элементом установленным в полу с деревянным покрытием или подобным материалом, всегда используйте датчик температуры пола, но никогда не устанавливайте температуру выше 350 С;
- терморегулятор необходимо подключать к сети питания с применением все полюсного выключателя;
- не устанавливать в помещениях с высоким уровнем влажности;
- рекомендуемая высота монтажа 80 — 170 см;
- не устанавливать терморегулятор на внутренней стороне наружной стены;
- устанавливать терморегулятор на расстоянии не менее 50 см от окон и дверей;
- регулятор не должен подвергаться воздействию прямых солнечных лучей;
- датчик температуры пола устанавливать в трубке в местах где он не будет подвергаться воздействию солнечного света, и/или сквозняка из дверей;
- датчик устанавливается на одинаковом расстоянии > 2 см от линий нагревательного кабеля;
- радиус изгиба трубки датчика должен быть не менее 50 мм.
Технические идеи реализованные в терморегуляторе DEVIreg™ Touch усовершенствованы и нашли воплощение в новом интеллектуальном терморегуляторе DEVIreeg™ Smart с возможностью подключения к сети WiFi.
Каталог продукции DEVI.
Заказ товаров по тел.: 050 462 46 16.
eteplo.kiev.ua
