Терморегулятор для радиатора отопления данфосс

Форум жилого района Ярославский, г. Мытищи

Автор Тема: Регулятор радиатора отопления (Прочитано 11467 раз)

[/noae]

Скажите, поставили вы уже терморегуляторы?

я тоже зашел в диспетчерскую, написал заявление. Выдали три терморегулятора. Но есть подозрение, что не те.

ЗЫ. Как я понимаю, должно быть что то такое на конце:

Преимущества нашей продукции

Экономия до 46% энергии

Радиаторные терморегуляторы позволяют расходовать именно такое количество энергии, которое необходимо в данный момент для поддержания комфортной температуры в помещении. Разные термостатические элементы справляются с этой задачей по-разному. По сравнению с ручным регулировочным вентилем термостаты с жидкостным или парафиновым заполнением позволяют сэкономить 31%, с газовым наполнением — 36%. Использование электронных радиаторных термостатов Danfoss living eco позволяет сберечь до 46% энергии на отопление.

*По данным исследования, проведенного Рейнско-Вестфальским техническим университетом,

Быстрая реакция

Терморегуляторы Danfoss серии RA оснащены сильфоном с газовым наполнением. Теплоемкость газа значительно меньше, чем жидкости и, тем более, парафина. Как следствие, терморегуляторы с газовым наполнением гораздо быстрее реагируют на изменение температуры в помещении. Поэтому терморегуляторы Danfoss поддерживают температуру с большей точностью и обеспечивают большую экономию энергии. Радиаторные терморегуляторы с газозаполненным термостатическим элементом ( газовые ) запатентованы и изготавливаются только компанией Danfoss.

Простая установка и настройка

Надежная работа

Терморегуляторы Danfoss полностью адаптированы для работы в российских условиях. Утверждать это нам позволяет более чем 40-летний опыт эксплуатации терморегуляторов в России. Впервые в Москве терморегуляторы Danfoss были установлены в 1964 году в гостинице “Россия”, где и прослужили до ее сноса

Безопасность термоголовок для радиаторов отопления

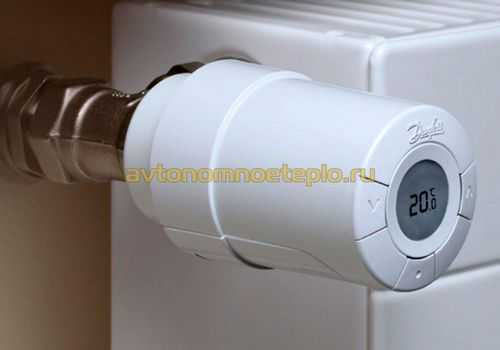

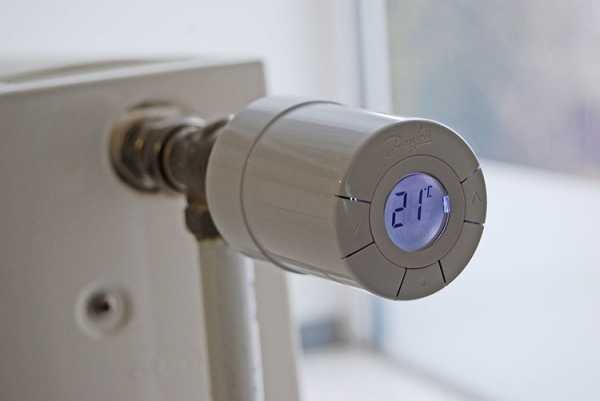

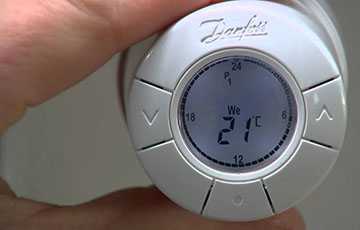

В термоголовках для радиаторов отопления Danfoss living eco предусмотрена функция блокировки от детей. Исследование окружающего мира будет безопасным даже для самых маленьких.

Комфорт во всех помещениях

Количество тепла, необходимое каждой комнате, меняется в течение дня. Утром солнце светит в окна на восточной стороне дома, в полдень на южной, вечером на западной. Если управлять отоплением всего дома по температуре в одной комнате, в остальных комнатах температура будет меняться в течение дня.

Теперь вы можете купить термостат с современным дизайном

Радиаторы отопления / Терморегуляторы Danfoss для радиаторов отопления / Danfoss Термостатические элементы радиаторных терморегуляторов серии RA

Производитель: Danfoss, Дания

Термостатические элементы радиаторных терморегуляторов серии RA

Фирма Danfoss разработала термостатические элементы серии RA 2000 — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов типа RA. Радиаторный терморегулятор представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.

На радиаторах Вашей квартиры могут быть установлены два типа регулирующих клапанов, RA-G или RA-N, в зависимости от конкретных условий: двухтрубная или однотрубная система отопления (Помощь в выборе и установке терморегуляторов RA на радиаторах в Вашем жилище ).

После установки радиаторных терморегуляторов, нет необходимости открывать окна для регулирования температуры в помещениях. Терморегуляторы будут поддерживать постоянную температуру в диапазоне от 5–26 С, на желаемом уровне, с точностью 1 С.

Радиаторные терморегуляторы гарантируют необходимое распределение воды по всей системе отопления. При этом, даже самые удаленные радиаторы, будут обеспечивать требуемую подачу тепла в помещении.

Термостатические лементы для установки на клапана RA-N, RA-G и другие клапана RA, клапана встроенные в радиаторы:

Источники:

sferatd.ru

Терморегуляторы для радиаторов отопления

Радиаторные терморегуляторы отопления Danfoss или по другому термостаты фирмы Данфосc, предназначены для автоматического поддержания температуры в помещениях. На этом ресурсе мы рассмотрим виды терморегуляторов, цены на них, ответим на вопросы как эксплуатировать и как произвести установку терморегуляторов отопления своими руками.

Но давайте обо всем по порядку. Первое что мы рассмотрим - это, как с радиаторными терморегуляторами фирмы Danfoss можно организовать комфортное отопление дома или квартиры, а так же как применяя данные устройства можно экономить на отоплении.

Конечно ощущение комфорта складывается из множества показателей и одним из основных является температура в помещении. Конечно температура регламинтируется ГОСТом 30494-96 "ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. ПАРАМЕТРЫ МИКРОКЛИМАТА В ПОМЕЩЕНИЯХ", но каждый человек является индивидуальностью и к вопросам комфорта необходимо подходить так же индивидуально.

И все же давайте выведем средние значения температур помещений, которые присутствую везде, опираясь на вышеуказанный ГОСТ (ниже мы поясним для чего):

  • 16-18°C - температура в спальных помещениях;
  • 18°C - температура на кухне;
  • 20°C - температура в больших комнатах, местах отдыха;
  • 20°C - температура в игровых и детских комнатах;
  • 23°C - температура в санузлах и ванных помещениях.
Данные температуры рекомендуются в зависимости от функционального предназначения помещения, например рекомендованная температура на кухе 18°C, а когда идет готовка, то температуру хорошы бы было еще немного уменьшить например до 16°C (в зависимости от того сколько у Вас включено комфорок и какие бытовые приборы еще подогреваются), или например температура в спальных помещениях должна быть немного пониже, для комфортного сна, в жару обычно плохо спится. А вот например в ванной температура должна быть больше, потому что выходя из под душа с температурой в 18°C человек будет просто замерзать.

Исходя из всего выше сказанного хорошо бы, что бы в каждом помещении можно было регулировать температуру отдельно. В современных квартирах обычно установлены радиаторы или батареи отопления, но осознаную регулировку осуществить невозможно, хорошо если есть кран с помощью которого можно "прижать" поток теплоносителя, для уменьшения температуры, но такая регулировка крайне неудобна.

Радиаторные терморегуляторы отопления Danfoss как раз предоставляют возможность регулировки. Вы выставляете по шкале, которая находиться на терморегуляторе определеную температуру (например 20°C) и термостат будет автоматически поддерживать установленную температуру в помещении.

Мы с Вами узнали, что с радиаторными терморегуляторами фирмы Danfoss можно регулировать температуру в помещениях, так как же можно экономить используя данное устройство ?

Все просто пример про кухню был выше, соотвественно понизив температуру мы уменьшим скорость подачи теплоносителя, получается что за один и тот же промежуток времени через радиаторы отопления будет проходить меньше теплоносителя,

соотвественно будет и меньше затрачено энергии на подогрев воды. Пока в основной части не только Росии, но и даже Москвы не установлены тепловые счетчики, поэтому в квартирах сэконномить пока не получится, здесь можно только создать для себя и близких комфортные условия. Но прогресс движется и не за горами то время, когда с нас будут взымать плату за расходы на обогрев теплоносителя.

А вот в загородных частных домах можно довольно эффективно экономить на отоплении и самым эффективным приемом является понижении температуры до минимальной допустимой 16-18°C во всех помещениях на период пребывания на работе, а это более половины дня в которые будет расходоваться на порядок меньше теплоносителя.

Терморегуляторы для радиаторов отопления состоят из двух отдельных компонентов: управляющего – термостатического элемента (термоголовки) и исполняющего регулирование подачи теплоносителя – клапана. Термоголовка состоит из цилиндра с гофрированными стенками (сильфона), который заполняется веществом, имеющим свойство чуткого реагирования на изменения температуры окружающего воздуха. Все разнообразие видов, моделей этих устройств можно классифицировать по таким критериям:
  • Конструктивное исполнение (механическое, электромеханическое, электронное)
  • Вид рабочего тела сильфонной системы термоголовки (твердотельное, жидкостное, воздушное или газовое)
  • Температурный режим (низкий, средний, высокий с диапазоном от 6° С до 28° С)
  • Тип датчика температуры (встроенный, дистанционный, программируемый)
Исходя из конструктивного исполнения терморегуляторов отопления, термоголовки могут иметь некоторые особенности модификаций. Так механические приборы состоят лишь из газонаполнительной колбы, капиллярной трубки, рабочей мембраны и не содержат электрической части, электронных элементов. Для электромеханических термостатов наряду с указанными тремя компонентами характерно наличие еще контактных групп (пар) или биметаллической пластины. Конструкция электронных устройств оснащается электронными датчиками температуры (терморезисторами, термотранзисторами и т. п.).

Среди предлагаемых производителями радиаторных терморегуляторов преобладают модели с термостатическими элементами, имеющими жидкостное (спирт, масло) или парафиновое наполнение. А патент на термоголовки с таким видом рабочего тела как газоконденсатная смесь (сжиженный газ) принадлежит датской компании «Danfoss». Именно они имеют большой спрос среди многочисленных застройщиков частных домов и владельцев квартир в домах различной этажности.

Наличие обозначенных модификаций датчиков температуры позволяет применять термостаты, как на трубах подачи теплоносителя, так и вдали от них с расстоянием от 2-х до 8-ми метров с соблюдением требования свободной циркуляции воздуха вокруг устройства для точного контроля над климатом помещения.

Сегодня имеется возможность подобрать модель для разных конструктивных схем систем отопления. Речь идет, прежде всего, о термостатах, предназначенных для двухтрубных отопительных системах новых строений и однотрубных с естественной циркуляцией теплоносителя («ленинградках») в квартирах старых многоэтажек.

Помимо особенностей систем отопления, назначения зданий, условий для его размещения первостепенное значение имеет выбор второй составляющей части терморегулятора отопления – клапана. Этот исполнительный элемент представлен моделями в таких видах: прямые, угловые (горизонтальные, вертикальные) и трехосевые (лево- и правосторонние), что позволяет применять их при разных пространственных возможностях мест установки.

Современные регулирующие клапаны располагают встроенным устройством монтажной предварительной настройки на заданное гидравлическое сопротивление (пропускную способность), обеспечивающую необходимый температурный режим функционирования.

Основной принцип действия термостатов состоит в том, что при повышении/понижении температуры окружающего его воздуха происходит перемещение штока клапана, соответственно, в направлении увеличения или уменьшения объемов теплоносителя, проходящего через прибор отопления.

Каждая модификация имеет свои конструктивные особенности и наличие запасных частей (дополнительных принадлежностей). Его типы выбираются исходя из вида отопительной системы, а размеры – по диаметру отверстия пробки радиатора, труб на подаче теплоносителя.

Совместимость технических характеристик термоголовок и клапанов терморегулторов Danfoss обеспечивается их соответствием международным (ISO), европейским (CEN) стандартам, отечественным ГОСТам. А это создает предпосылки для удобства их установки, настройки и долговечной эксплуатации даже при максимально высоких параметрах теплоносителя. Кстати терморегуляторы можно смонтировать самостоятельно, делая отопление своими руками пошаговую инструкцию по установке Вы можете найти в статье Как установить терморегулятор Danfoss самому (пошаговая инструкция).

Постоянный процесс конструктивного усовершенствования современных термостатов напрямую влияет также на повышение уровня экономической эффективности. Ведь они способны сокращать подачу избыточного тепла от радиаторов с учетом также его поступления от работающих бытовых приборов, проникающих солнечных лучей, присутствующих в помещении людей, не допуская, таким образом, перегрева воздуха.

  1. С помощью радиаторных терморегуляторов отопления Danfoss в городских квартирах, а так же в загородных домах можно регулировать температуру в помещениях.
  2. Использование термостатов в коттеджах, загородных домах с автономным отоплением от котлов позволяет снижать расходы на сжигаемое топливо, достигая экономии тепловой энергии до 20%. Поэтому финансовые затраты на приобретение терморегуляторов, их монтаж, настройку окупаются в течение очень короткого времени. Следовательно в частных загородных домах используя терморегуляторы отопления можно не только создать комфортные условия, но и довольно эффективно экономить на отоплении. Рассчитать ориентировочную окупаемость терморегуляторов можно используя калькулятор Расчет окупаемости терморегуляторов отопления онлайн.
Наиболее яркой иллюстрацией эргономических свойств термостатов является продукция мирового лидера тепловой автоматики международного концерна «Danfoss». Их использование позволяет создавать комфортную температуру, соответствующую санитарным нормам для каждой отдельной комнаты. А различное стилевое решение дизайна современных терморегуляторов – это еще и возможность гармонично вписывать их в любой интерьер помещений, не нарушая его целостности.

Всю самую интересную и полезную информацию о термостатах и клапанах терморегуляторов Вы найдете на нашем интернет ресурсе терморегуляторы для радиаторов отопления.

termo-danfoss.blogspot.com

Регуляторы температуры для батарей отопления danfoss

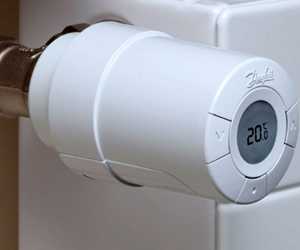

Термоголовка для радиатора отопления Danfoss реагирует на температуру в комнате. Термостатический элемент откроет клапан терморегулятора, если в комнате прохладно и прикроет, если стало слишком жарко. Цены, технические характеристики и инструкции по эксплуатации оборудования представлены в каталоге. Выберите модель, которая обеспечит вам экономное расходование энергии, позволит избежать открытых форточек и сквозняков.

Экономия до 46% энергии

Радиаторные терморегуляторы позволяют расходовать именно такое количество энергии, которое необходимо в данный момент для поддержания комфортной температуры в помещении. Разные термостатические элементы справляются с этой задачей по-разному. По сравнению с ручным регулировочным вентилем термостаты с жидкостным или парафиновым заполнением позволяют сэкономить 31%, с газовым наполнением — 36%. Использование электронных радиаторных термостатов Danfoss living eco позволяет сберечь до 46% энергии на отопление.

*По данным исследования, проведенного Рейнско-Вестфальским техническим университетом,
г. Ахен, Германия.

Быстрая реакция

Терморегуляторы Danfoss серии RA оснащены сильфоном с газовым наполнением. Теплоемкость газа значительно меньше, чем жидкости и, тем более, парафина. Как следствие, терморегуляторы с газовым наполнением гораздо быстрее реагируют на изменение температуры в помещении. Поэтому терморегуляторы Danfoss поддерживают температуру с большей точностью и обеспечивают большую экономию энергии. Радиаторные терморегуляторы с газозаполненным термостатическим элементом («газовые») запатентованы и изготавливаются только компанией Danfoss.

Простая установка и настройка

Набор адаптеров позволит установить термостат Danfoss living eco на большинство термостатических клапанов, присутствующих на рынке. Убедитесь сами, посмотрев этот короткий видеоролик.

Смотреть видео

Надежная работа

Терморегуляторы Danfoss полностью адаптированы для работы в российских условиях. Утверждать это нам позволяет более чем 40-летний опыт эксплуатации терморегуляторов в России. Впервые в Москве терморегуляторы Danfoss были установлены в 1964 году в гостинице “Россия”, где и прослужили до ее сноса

Безопасность термоголовок для радиаторов отопления

В термоголовках для радиаторов отопления Danfoss living eco предусмотрена функция блокировки от детей. Исследование окружающего мира будет безопасным даже для самых маленьких.

Комфорт во всех помещениях

Количество тепла, необходимое каждой комнате, меняется в течение дня. Утром солнце светит в окна на восточной стороне дома, в полдень на южной, вечером на западной. Если управлять отоплением всего дома по температуре в одной комнате, в остальных комнатах температура будет меняться в течение дня.

Смотреть видео

Теперь вы можете купить термостат с современным дизайном

Red Dot — известный во всем мире «знак качества» в области промышленного дизайна. Только исключительная с точки зрения эстетики и функциональности продукция удостаивается этой высокой оценки. В 2010 году компании Danfoss была вручена награда Red Dot за разработку термостатов серии living.

Смотреть видео

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

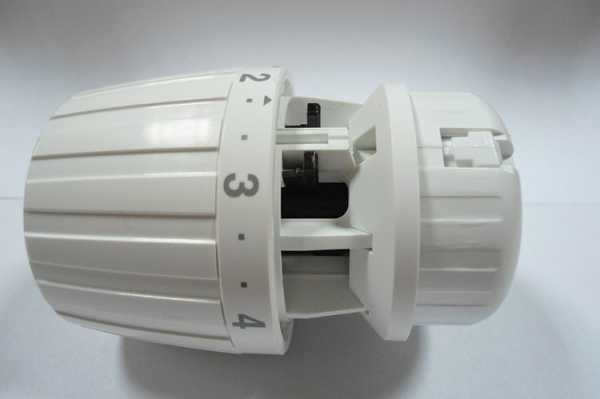

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

  • RTS — сильфон жидкостный;
  • RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
  • RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

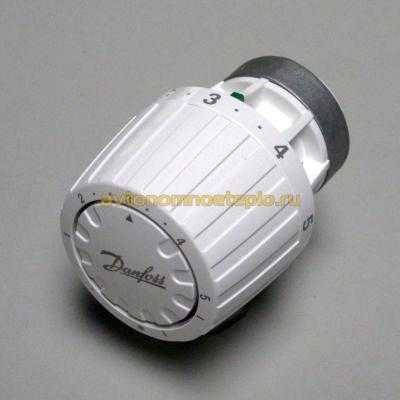

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

  • Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
  • Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
  • С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Добыча электричество из земли интересует многих людей. Электричество из земли для дома — как получить своими руками, читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений вы найдете тут.

С отзывами об эффективности электрических конвекторов отопления вы можете ознакомиться по ссылке.

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

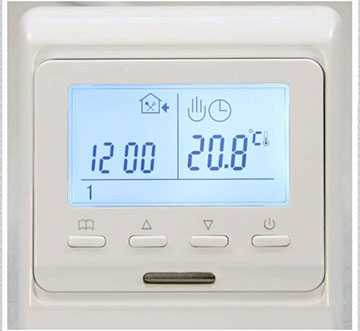

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

  1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
  2. Разрезается труба отопления, выпиливается лишний отрезок.
  3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
  4. Соединение обрабатывается сантехнической пастой и фум-лентой.
  5. На получившуюся резьбу накручивается корпус клапана.
  6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
  7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
  8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

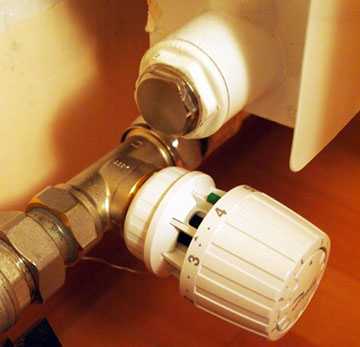

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

  1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
  2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
  3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
  4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
  5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха — два неразрывно связанных понятия. Увлажнители воздуха — польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

  1. Выставляют температуру на рукоятке с метками.
  2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
  3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

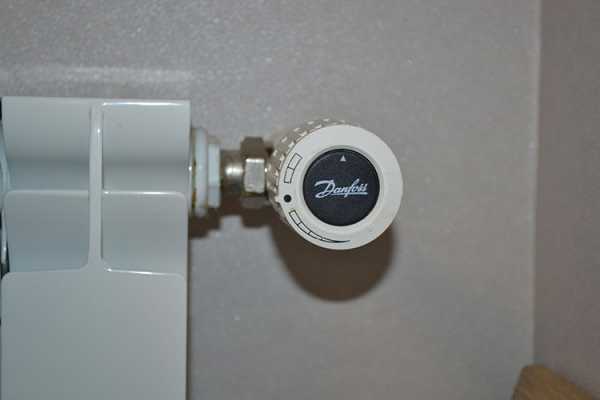

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

  1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
  2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

  1. Вынимаются оба штифта.
  2. Рукоятка ставится на желаемый показатель.
  3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
  4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Видео на тему

otoplenie-help.ru

Установка регулятора температуры для батарей отопления


Используя терморегулятор для батареи отопления (например, «Danfoss») можно собственными силами устраивать приемлемый индивидуальный микроклимат в доме.

А ведь именно приспособление окружающего мира под себя, а не наоборот, отличает человеческий род от животных.

Регуляция батарей отопления

И этой возможностью попросту нужно пользоваться. Причем обустроить кран температуры можно даже и собственными силами.

В данной статье речь пойдет о том, как делается установка терморегулятора температуры (в том числе и «Danfoss») своими руками. Кроме того, мы сравнительно подробно обсудим настройку регуляторов температуры тепла.

Содержание

Механизм работы терморегулятора

Внутри корпуса находится шток со специальной уплотнительной резиновой прокладкой. Этот самый шток может с легкостью подниматься и опускаться, тем самым то открывая, то закрывая проход.

Когда теплоноситель проходит непосредственно через корпус, то благодаря штоку можно либо уменьшить, либо увеличить количество теплоносителя проходящего через так называемую «термоголовку». Благодаря этому можно с легкостью регулировать температуру непосредственно в нагревательном оборудовании.

Но остается вопрос, а за счет собственно чего происходит само движение штока как вверх, так и вниз?

В термоголовке имеется сильфон. Он является, по сути, емкостью либо с жидкостью, либо с газом. Более того, в этой емкости имеется так называемая «гармошка». При поднятии температуры газ, или же жидкость, начинает расширяться, и при этом давить на «гармошку».

Эта «гармошка» при этом давит на пружину. А вот пружина, в конечном счете, и выталкивает шток. Этот шток в итоге давит на шток вентиля.

Как только температура спадет, то газ начнет сжиматься, и за счет возвратной пружины шток начнет подниматься. В результате этого проход для теплоносителя в обшивке вентиля приоткроется и станет свободным. В целом, в этом и заключается весь принцип механизма работы термоголовки.

К слову, при температуре, что задана на термостатической головке, шток в итоге перекрывает проход в вентиле, и теплоноситель, в конечном счете, не может пройти в радиатор.

Однако более подробный обзор принципа работы такого рода оборудования можно найти лишь в специализированной институтской литературе.

к меню ↑

Место установки

Больше всего в монтаже механизма регуляции температуры нуждаются помещения, в которых постоянно колеблются значения температуры в течение суток. Это, например, кухни и комнаты, которые ориентированы в сторону солнца.

При этом важно точно регулировать уровень температуры в таких помещениях, как спальня. И важно это потому, что с физиологической точки зрения нормальный сон возможен лишь при температуре 18 – 19 градусов по Цельсию.

Если говорить о том, где именно должна проходить установка регулятора тепла, то этим местом является непосредственно сам отопительный аппарат. Особенно в случаях с ручной отопительной продукцией «Danfoss».

Механизм регуляции температуры батарей

Однако установка в таких случаях должна проходить лишь при условии того, что отопительный кран не закрыт шторами, различными декоративными решетками или же какими-либо другими элементами интерьера. Игнорирование этого правила попросту приведет к неадекватной и неточной оценке температуры в комнате.

Обойти данную проблему можно используя термостатический кран, имеющий дистанционный датчик, который располагается от клапана на расстоянии примерно в 2 – 8 метров. При таком условии контроль диапазона температур будет производиться в том месте, где находится датчик.

Но установка регулятор температур возможна не только на кран, но и на горизонтальных участках трубопровода. Причем делать это нужно вблизи с точкой ввода в отопительный аппарат.

Если монтаж аппарата сделан в соответствии с предписанной инструкцией и соблюдением всем норм, то терморегуляция будет возможна в диапазонах от 5 до 30 градусов по Цельсию. В некоторых моделях, особенно у производителя «Danfoss», необходимо уточнять такую возможность при покупке.

к меню ↑

Порядок монтажа

Чтобы установить терморегулирующий кран для отопительного аппарата в первую очередь необходимо отключить подающий стояк. Затем следует слить воду из самой системы отопления и перейти непосредственно к монтажным работам. А монтажные работы следует выполнять по следующему плану:

  1. Первым делом следует отрезать горизонтальные подводки труб на определенном расстоянии от батареи;
  2. Далее проводится отсоединение отрезанного трубопровода. Кроме того, отсоединяют еще и кран, если, конечно, он был уже изначально установлен (как в моделях «Danfoss»), от батареи;
  3. Теперь следует отсоединить хвостовик вместе со всеми гайками от так называемого «запорного крана» и, соответственно, клапана терморегулятора. Их затем необходимо завернуть в пробки радиатора отопления;
  4. Затем нужно собрать трубную обвязку и произвести ее монтаж на выбранное ранее место;
  5. Последним этапом является соединение уже установленной обвязки с горизонтально находящимися трубами подводки, которые проходят от стояка.

Аппараты отопления имеют два типа: однотрубный и, соответственно, двухтрубный. В однотрубном варианте отопления при соединении терморегулятора необходимо менять и саму схему подключения. Делается это за счет монтажа перемычки, который соединяет прямую и обратную подводки оборудования.

Данная труба-перемычка, которую еще называют «байпасом», позволяет производить курсирование теплоносителя при перекрытии радиатора отопления терморегулирующим механизмом.

При выполнении данной схемы подключения весьма удобно производить демонтаж прибора, заблаговременно перекрыв все вентили.

В двухтрубной модели отопления регулирование поступлением так называемого теплоносителя в батарею можно выполнить, используя регулятор температуры радиатора. Его устанавливают на верхнюю подводку.

к меню ↑

Настройка регулятора

Для корректной и правильной настройки терморегулирующего устройства необходимо до предельного минимума снизить утечку тепла из квартиры. Делается это просто: нужно лишь закрыть окна и двери в помещении.

Комнатный термометр устанавливают там, где должна будет быть выдержана постоянная температура. Затем полностью раскрывают клапан, для чего поворачивают головку терморегулирующего устройства влево и до самого упора.

Термоголовка для радиатора

В этом выгодном положении батарея обеспечивает предельно допустимый уровень теплоотдачи. Именно благодаря этому воздух в квартире начинает постепенно нагреваться.

После того, как произойдет повышения показаний термометра на 5 – 6 градусов по Цельсию, относительно первоначального значения, следует закрыть клапан. Для этого необходимо лишь повернуть головку вправо, тоже до упора.

При этом вы заметите, что температура воздуха в квартире постепенно будет снижаться. Когда комнатная температура достигнет необходимого значения, можно будет приступать к медленному и постепенному открытию клапана.

В тот момент, когда послышится шум жидкости в терморегуляторе, после чего почувствуется резкий нагрев обшивки клапана, вращение головки останавливаются. При этом очень важно запомнить ее положение в момент остановки.

В целом, на этом настройку системы терморегуляции можно окончательно назвать завершенной.

Помните, что выбор и последующий монтаж терморегулирующих устройств куда лучше и проще доверить специалистам. Они выполняют монтаж и подключение оборудования напрямую соответствуя рекомендациям и правилами производителя.

Грамотно и правильно установленный и затем настроенный терморегулирующий механизм гарантировано обеспечит комфортный диапазон температур в помещении. И даже более того, он еще позволит сэкономить итоговый расход тепла, а это весьма благоприятно скажется на общем бюджете семьи.

к меню ↑

Обзор радиаторных терморегуляторов Данфосс (видео)

Портал об отоплении » Камины

stroypotencial.ru

Регуляторы температуры для батарей отопления Danfoss (Данфосс)

Система отопления является одной из наиболее важных деталей любого дома. К сожалению, именно на неё уходят и наибольшие затраты во время оплаты коммунальных платежей, причем независимо от установленного автономного или централизованного отопления. Получить комфортную температуру и существенно сократить расходы на оплату счетов за потребленную тепловую энергию помогают термостаты, устанавливаемые на каждую радиаторную батарею.

Особый эффект можно получить установив регуляторы температуры для батарей отопления Danfoss, способные с точностью до 1 градуса поддерживать необходимую температуру в помещении.

Принцип работы и конструкция

Термостаты Danfoss необходимы для поддержания температуры в помещении. В процессе работы терморегуляторы отслеживают изменение температуры в помещении, при помощи встроенных датчиков тепла. При падении температуры система термоконтроля открывает забор теплоносителя, увеличивая его объем и циркуляцию внутри батареи. После достижения заданной температуры, термостат Danfoss уменьшает подачу теплоносителя, тем самым снижая температуру нагрева и расход энергоносителя в отопительном приборе.

Оборудование состоит из двух основных компонентов :

  1. Термостатический элемент отвечающий за управление прибором.
  2. Клапана регулирующие отдачу теплоносителя в радиатор. Исполняющий элемент.

В термостатический элемент установлен небольшой гофрированный цилиндр, заполняемый жидким или газообразным компонентом, реагирующим на малейшее изменение температуры воздуха. В некоторых моделях, в качестве термостата, используется металлическая пластина изготовленная из теплопроводимого материала, но наиболее точными считаются терморегуляторы для радиаторов отопления Danfoss с газовым наполнением сильфона.Система регулировки температуры может быть механической или электронной. Регуляторы температуры для батарей отопления Danfoss с электронной настройкой оснащаются небольшим дисплеем для отображения информации о введенной программе.

Отличия некоторых моделей

В зависимости от модели устанавливаемые терморегуляторы могут разделяться по принципу работы и конструктивным особенностям.

  • Поддерживаемые диапазоны температурных режимов от 5 до 30℃.
  • Вариант датчика измерения температуры - он может быть встроенным, дистанционно управляемым и программируемым.
  • Отличаются по типу установки - угловые, прямые, для нижнего или верхнего типа подсоединения.

Наибольшей популярностью пользуются прямые регуляторы тепла на батарею Danfoss, их конструкция позволяет подключать батареи с нижней, верхней и боковой подводкой. Единственное, что необходимо учитывать это длину запорного клапана и соответственно подбирать длину монтажных труб. Возможность реализации любого типа подключения осуществляется благодаря штоку расположенному вдоль оси хвостовика. Модельное обозначение такого оборудования RTD-N UK. Широкие возможности монтажа клапанов модели UK, позволяют использовать их совместно с конвекторами Danfoss встраиваемыми в пол.

Угловые терморегуляторы крепятся непосредственно на точку забора теплоносителя радиатором и требуют минимум дополнительных монтажных работ, не занимают лишнего места. Маркируются такие датчики как RTD - N или RTD – G в зависимости от модели. Повышенная пропускная способность дает возможность использовать термоклапана в закрытых и открытых отопительных системах.

Еще одним типом температурных регуляторов для батарей отопления Danfoss является вариант встраиваемый в радиатор. Такое оборудование широко применяется в компактных устройствах, располагаемых в нишах, вплотную к боковым поверхностям. Нередко встраиваемые клапаны комплектуются выносными терморегуляторами.

Установка и настройка датчика

Устанавливая автоматические терморегуляторы для радиаторов Данфосс, следует четко соблюдать инструкцию. Не рекомендуется располагать головку регулятора за объемными предметами, за шторами или внутри ниш. Это приведет к искаженным замерам, в результате создания препятствий для равномерного течения воздуха вокруг датчика. Если установка термоголовки для радиаторов Danfoss RTD 3640 или других подобных моделей невозможна по причине скрытого размещения батареи, необходимо озаботиться внешним дистанционным датчиком.

Несмотря на возможность монтажа терморегуляторов практически в любой системе отопления, совместное использование их с чугунными батареями не принесет ожидаемых результатов по причине медленного остывания и медленного нагрева батареи.

Монтаж терморегулятора должны проводить только профессионалы, во избежание дальнейших проблем и неправильного функционирования.

Настройка температурных регуляторов для батарей отопления Danfoss производится единожды, вначале каждого отопительного сезона. Для правильной настройки необходимо максимально сократить теплопотери помещения, для чего закрываются окна и двери. Затем по центру устанавливается обычный комнатный термометр и максимально открывается запорный клапан терморегулятора.

После того, как температура в помещении станет несколько превышать ту, которую вы считаете наиболее для себя комфортной, клапан необходимо полностью закрыть. В процессе постепенного остывания воздуха температура начнет снижаться и как только она достигнет необходимых вам показателей терморегулятор можно постепенно открывать до момента подачи теплоносителя в систему. Обычно просто слышно как вода или другой жидкий теплоноситель начинает циркулировать внутри радиатора.

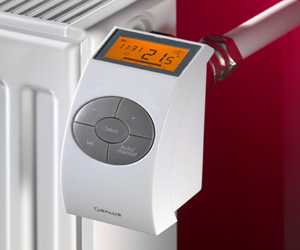

Для датчиков оснащенных электронной регулировкой достаточно просто выбрать желаемую температуру нагрева и зафиксировать ее в программе. По необходимости температура легко изменяется непосредственно в процессе работы.

После завершения отопительного сезона регуляторы температуры радиатора батарей отопления Данфосс рекомендовано оставлять в максимально открытом положении, для циркуляции внутри клапана и сокращения возможности появления засора.

kirpich174.ru

Термостаты Danfoss термоголовки радиаторов отопления батареи терморегуляторы Данфосс цена

  • Москва
  • СПБ
  • Краснодар
  • Казань
  • Абакан
  • Анадырь
  • Архангельск
  • Астрахань
  • Барнаул
  • Белгород
  • Биробиджан
  • Благовещенск
  • Брянск
  • Вел. Новгород
  • Владивосток
  • Владикавказ
  • Владимир
  • Волгоград
  • Вологда
  • Воронеж
  • Горно-Алтайск
  • Грозный
  • Екатеринбург
  • Иваново
  • Ижевск
  • Иркутск
  • Йошкар-Ола
  • Калининград
  • Калуга
  • Кемерово
  • Киров
  • Кострома
  • Красноярск
  • Курган
  • Курск
  • Кызыл
  • Липецк
  • Магадан
  • Майкоп
  • Махачкала
  • Мурманск
  • Назрань
  • Нальчик
  • Ниж. Новгород
  • Новосибирск
  • Омск
  • Орел
  • Оренбург
  • Пенза
  • Пермь
  • Петрозаводск
  • Петропавловск-Камчатский
  • Псков
  • Ростов-на-Дону
  • Рязань
  • Салехард
  • Самара
  • Саранск
  • Саратов
  • Симферополь
  • Смоленск
  • Ставрополь
  • Сыктывкар
  • Тамбов
  • Тверь
  • Томск
  • Тула
  • Тюмень
  • Улан-Удэ
  • Ульяновск
  • Уфа
  • Хабаровск
  • Ханты-Мансийск
  • Чебоксары
  • Челябинск
  • Черкесск
  • Чита
  • Элиста
  • Южно-Сахалинск
  • Якутск
  • Ярославль
  • boiler-gas.ru

    Радиаторные терморегуляторы Danfoss

    Радиаторный терморегулятор был изобретён более 60-ти лет назад компанией «Данфосс». На сегодняшний день в мире установлено более 400 миллионов терморегуляторов нашего производства.

    Радиаторные регуляторы Danfoss

    Код: 003L0123

    • Тип RLV-S 15
    • Вид Угловой
    • Подключение к радиатору R 1/2.
    • Подключение к системе Rp 1/2.
    • kvs 2.20 m3/h.
    • Макс. рабочее давление 10 bar.
    • Пробное давление 16 bar.
    • Макс. тем-ра воды 120 °C.

    249.60 грн.

    Доставка и Оплата

    Код: 003L0124

    • Тип RLV-S 15
    • Вид Прямой
    • Подключение к радиатору R 1/2.
    • Подключение к системе Rp 1/2.
    • kvs 2.20 m3/h.
    • Макс. рабочее давление 10 bar.
    • Пробное давление 16 bar.
    • Макс. тем-ра воды 120 °C.

    249.60 грн.

    Доставка и Оплата

    Код: 003L0125

    • Тип RLV-S 20
    • Вид Угловой
    • Подключение к радиатору R 3/4.
    • Подключение к системе Rp 3/4.
    • kvs 2.20 m3/h.
    • Макс. рабочее давление 10 bar.
    • Пробное давление 16 bar.
    • Макс. тем-ра воды 120 °C.

    344.40 грн.

    Доставка и Оплата

    Код: 003L0126

    • Тип RLV-S 20
    • Вид Прямой
    • Подключение к радиатору R 3/4 .
    • Подключение к системе Rp 3/4.
    • kvs 2.20 m3/h.
    • Макс. рабочее давление 10 bar.
    • Пробное давление 16 bar.
    • Макс. тем-ра воды 120 °C.

    344.40 грн.

    Доставка и Оплата

    Код: 003L0143

    • Тип RLV 15
    • Конструкция Угловой, никелированный
    • kvs 2.5 м³/ч.
    • Ру 10 бар.
    • Тмакс 120 °C.
    • Присоединение (вход) R 1/2 дюймы.
    • Присоединение (выход) Rp 1/2 дюймы.

    349.20 грн.

    Доставка и Оплата

    Код: 003L0144

    • Тип RLV 15
    • Конструкция Прямой, никелированный
    • Присоединение (вход) R 1/2 дюймы.
    • Присоединение (выход) Rp 1/2 дюймы.
    • kvs 2.5 м³/ч.
    • Ру 10 бар.
    • Тмакс 120 °C.

    349.20 грн.

    Доставка и Оплата

    Код: 013G5030

    • Тип RAW-K
    • Термостатический элемент для клапанов терморегуляторов фирм Hiemeier, Oventrop, MNG и других, которые имеют резьбу М30х1,5
    • Цвет Белый/RAL 9016
    • Тмин 8 °C Тмакс 28 °C
    • Присоединение M30x1.5

    402.00 грн.

    Доставка и Оплата

    Код: 003L0145

    • Тип RLV 20
    • Конструкция Угловой, никелированный
    • kvs 3.0 м³/ч.
    • Ру 10 бар.
    • Тмакс 120 °C.
    • Присоединение (вход) R 3/4 дюймы.
    • Присоединение (выход) Rp 3/4 дюймы.

    469.20 грн.

    Доставка и Оплата

    danfoss.biz.ua

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
