Терморегуляторы для радиаторов отопления данфосс инструкция – принцип работы, модели, установка, цена

Терморегулятор для радиатора отопления - основные сведения и порядок подключения

Для обеспечения максимально рационального использования энергии и последующего уменьшения затрат на оплату счетов отопительные системы, помимо всего прочего, оснащаются специальными элементами управления, известными как терморегуляторы. Рассматриваемые приборы имеют достаточно простую конструкцию и безо всяких проблем устанавливаются и подключаются своими руками.

Терморегулятор для радиатора отопления

Содержание пошаговой инструкции:

Устройство и принцип действия терморегулятора

Конструкция стандартного терморегулятора для радиатора отопления состоит из клапана и специальной термостатической головки. В рассматриваемом устройстве клапан является т.н. исполнительным прибором. В состав термостатической головки входит специальный цилиндр с рабочим веществом. Данное вещество чувствительно к изменению температуры и именно благодаря ему терморегулятор может выполнять свою главную функцию.

Терморегулятор для батареи отопления

С повышением температуры объем рассматриваемого вещества увеличивается. Уменьшение же температуры приводит к обратной реакции. При таких изменениях объема вещества происходит движение нажимного штока, сопряженного с цилиндром.

Головка терморегулятора установлена на клапане. При постоянном расширении и сжатии вещества шток сдавливает либо же отпускает специальный запирающий подпружиненный конус, который открывает либо же закрывает проходное отверстие, контролируя подачу главного теплоносителя.

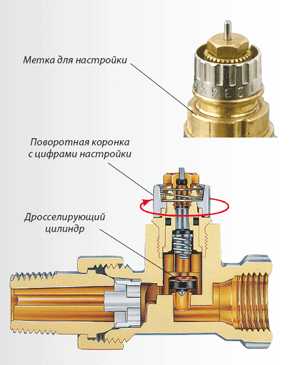

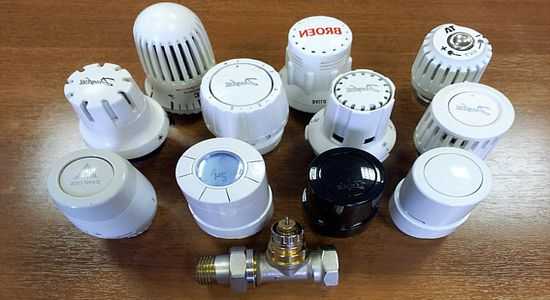

Клапаны радиаторных терморегуляторов DANFOSS

Термостат для радиатора может работать с использованием газового и жидкого рабочего вещества. В соответствии с этим параметром существующие приборы подразделяются на газонаполненные и жидкостные. Терморегуляторы с газовым рабочим веществом быстрее откликаются на температурные изменения. Жидкостные же более точно реагируют на перепады давления в цилиндре, что позволяет осуществлять максимально точное регулирование температуры.

Терморегулятор

Терморегулятор работает по одинаковому принципу, как в простых однотрубных, так и в двухтрубных отопительных системах. Разница заключается лишь в величине сопротивления клапанов: в однотрубных отопительных системах этот параметр заметно ниже, чем при двухтрубном обогреве.

Подходящий терморегулятор следует подбирать еще на этапе проектирования и разработки инженерных систем. В случае же, если устройство будет устанавливаться на уже смонтированные и подключенные батареи отопления, эффективность его работы существенно снизится.

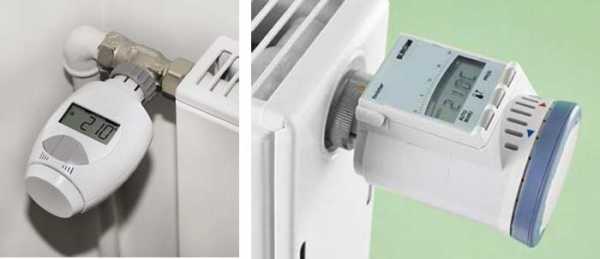

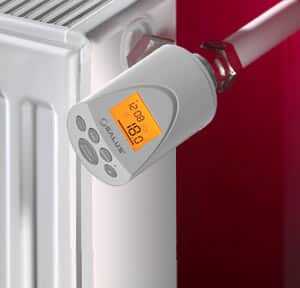

Электронный терморегулятор

В продаже доступны терморегуляторы с ручным и автоматическим программным управлением. Программные модели более удобны. Их устройство таково, что они позволяют контролировать температуру в обогреваемой комнате, подстраиваясь под разнообразные дополнительные факторы, к примеру, время суток. Электромеханические же устройства способны лишь поддерживать температуру на одном установленном уровне.

Терморегулятор радиаторный угловой

Механический терморегулятор работает по принципу утюга: прогревая комнату до заданной температуры, устройство отключается, а как только воздух остынет на пару градусов – включается снова.

Основные разновидности терморегуляторов

Основные разновидности терморегуляторов

Термостаты – это большая группа приборов, предназначенных для поддержания температуры на определенном постоянном уровне. Существует несколько разновидностей термостатов, классифицируемых по принципу действия, а именно:

  • пассивные. Такие устройства работают в изолированных условиях. Для ограждения от окружающей среды применяются специальные материалы;
  • активные. Автоматически поддерживают температуру на заданном уровне;
  • фазового перехода. Принцип действия таких устройств основывается на свойстве рабочего вещества менять свое физическое состояние, к примеру, из жидкого в газообразное.

В быту наибольшую популярность получили активные термостаты. Именно их и принято называть терморегуляторами. Большинство существующих приборов, предназначенных для контроля температуры, комплектуются подходящим терморегулятором еще на этапе своей фабричной сборки. Необходимо лишь внимательно разобраться с инструкцией к устройству перед его использованием.

Также существуют выносные терморегуляторы. Они выполнены в виде отдельного блока. Подключение к радиатору выполняется в соответствии с определенной технологией, без соблюдения требований которой нельзя рассчитывать на эффективную, экономичную, безопасную и долговечную работу установки.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Преимущества использования терморегулятора

Помимо поддержания необходимой температуры и создания комфортного микроклимата очень большое значение имеет такой момент, как экономия тепловой энергии. Так, к примеру, в квартирах, которые обогреваются средствами централизованног

о отопления, для дополнительной экономии необходимо монтировать термостаты и счетчик тепловой энергии, а в случае же с индивидуальным отоплением вся экономия сводится к снижению объема потребляемой энергии, который достигается при помощи терморегуляторов.

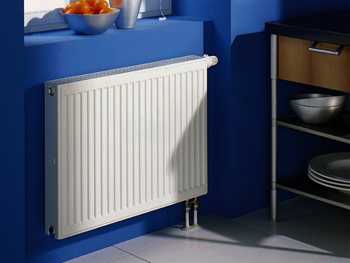

Радиаторы с терморегуляторами

Если отопление находится только на стадии планирования и разработки, лучше всего купить радиаторы с уже встроенными терморегуляторами. Однако установка терморегулятора не вызовет никаких затруднений и в случае с уже готовыми системами. Нужно лишь настроиться на работу и подготовить необходимые для этого инструменты.

Набор для подключения терморегулятора

  1. Болгарка, ножовка либо электролобзик.
  2. Набор гаечных ключей.
  3. Трубные клуппы.
  4. Сантехническая паста.

Подготовьте все необходимое заранее, чтобы в дальнейшем не отвлекаться на поиски недостающих элементов.

Пошаговое руководство по установке терморегулятора

Технология установки терморегулятора предельно проста в своем исполнении. Устройство подключается всего лишь в 4 основных шага. Последовательно выполните каждый из них.

Первый шаг – подготовка отопительного радиатора к установке терморегулятора. Отключите батарею и слейте остатки воды. Снимите вентиль в случае его наличия. Однотрубная отопительная система обязательно оснащается байпасом. Эта простейшая в своем исполнении перемычка позволит теплоносителю циркулировать в системе даже в случае отключения отдельного радиатора. То есть вы не доставите неудобств соседям и не нарушите обогрев в других помещениях своего жилища.

Слив воды

Второй шаг – установка терморегулятора. При установке рассматриваемого приспособления используется резьбовое соединение. Резьба обязательно уплотняется сантехническим льном, предварительно пропитанным какой-нибудь краской. Вкрутите регулятор в отверстие батареи, предназначенное для впуска теплоносителя. Делайте это без особых усилий, иначе вы рискуете повредить корпус изделия. Клапан имеет маркировку в виде стрелки. Важно, чтобы ее направление было таким же, как направление движения теплоносителя.

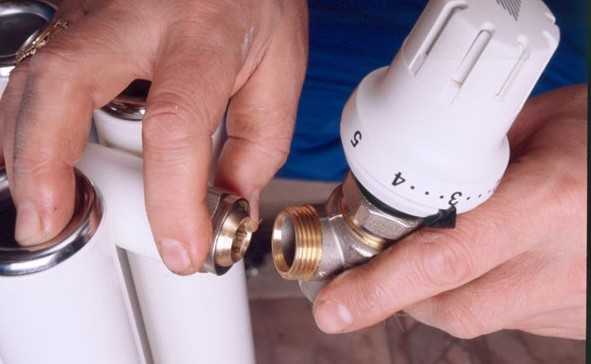

Монтаж терморегулятора

Третий шаг – установка термостатического элемента. Это приспособление предназначено для определения температуры в помещении. Также оно отвечает за управление запорным механизмом. Устанавливается в горизонтальном положении. Состав элемента включает датчик температуры. Важно выполнить установку таким образом, чтобы тепло радиатора не оказывало прямого воздействия на этот датчик.

Если вы по каким-либо причинам не можете установить прибор горизонтально, настоятельно рекомендуется не оставлять все как есть, а купить модель с удобным выносным датчиком. Его можно устанавливать на расстоянии в 2 м от батареи и даже больше.

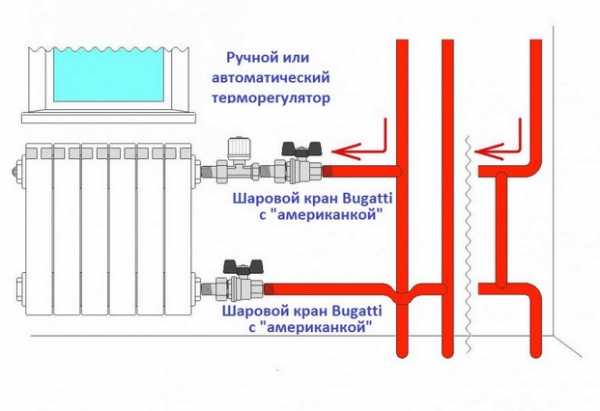

Схема монтажа терморегулятора на радиатор

Установка термодатчика должна выполняться в соответствии с некоторыми правилами, именно:

  • прибор должен быть расположен на высоте не менее 80 см от поверхности пола. Холодный воздух в соответствии с законами физики собирается внизу. Контакт термодатчика с таким воздухом будет снижать точность и эффективность работы системы;
  • термодатчик не должен подвергаться воздействию прямых потоков теплого воздуха. Учитывайте, что он может поступать не только от радиатора, а и от разнообразной бытовой техники;
  • устройство не должно подвергаться прямому воздействию солнечного излучения;
  • датчик нельзя закрывать предметами мебели, шторми и прочими подобными объектами.

Для крепления выносного термодатчика используются скобы. Подберите подходящее место для установки и выполните монтаж рассматриваемого приспособления.

Четвертый шаг – настройка терморегулятора и подготовка к использованию. При первом включении отопительной системы следует откалибровать и настроить терморегулятор. Настраивайте в соответствие с инструкцией, идущей конкретно к вашему прибору, т.к. для разных моделей порядок проведения этой процедуры может отличаться. Общее правило лишь одно – приступать к настройке можно исключительно после полного и равномерного прогрева всех имеющихся в жилище отопительных приборов.

Таким образом, в самостоятельной установке терморегулятора для радиатора отопления нет ничего сложного. Разобравшись в этой работе и поэтапно выполнив все требуемые операции, вы сможете удобно регулировать уровень обогрева помещений, обеспечивая максимально рациональное использование энергии, что позволит существенно снизить итоговые расходы на отопление.

Терморегуляторы для отопления

Удачной работы!

Читайте также статью — терморегулятор для теплого пола.

Видео – Терморегулятор для радиатора отопления

svoimi-rykami.ru

Терморегуляторы для радиаторов отопления: как выбрать и установить

Для защиты котельного оборудования от перегрева и высоких нагрузок используются специальные приспособления. Предлагаем рассмотреть, что такое терморегуляторы для радиаторов, как установить устройство, а также инструкция, как выбрать термостат.

Что такое терморегулятор

Эксплуатация котла начинается с работы и проверки термостата. Котел нагревает воду в процессе работы, после чего она перемещается по радиаторам, если уровень допустимого давления жидкости или её температуры превышен, то вполне вероятно, что произойдет авария системы отопления. Данный процесс полностью контролируется термостатами. Чаще всего устанавливается несколько приборов: непосредственно на выходе из котла или бойлера, и на каждом радиаторе, для контроля местной температуры нагрева.

Фото – Автоматический терморегулятор

Операционная система газового или электрического котла является достаточно опасной для эксплуатации. Горелки могут не сжигать должным образом топливо, позволяя газу заполнить камеру сгорания, создавая возможность образования пожара или взрывоопасной ситуации. Котел может перегреться, создавая слишком много пара и давления. Датчики температуры на горелке и бака выключат систему, но если тепло поднимается слишком быстро или слишком далеко, то они не справятся со своей работой, и здесь станут необходимы местные предохранители.

Фото – Конструкция терморегулятора

Достоинства использования терморегуляторов:

  1. Экономия электроэнергии, топлива;
  2. Безопасность жилища, защита от пожара или взрыва;
  3. Электрические приспособления работают при очень широком диапазоне: от -20 до +70 градусов и более;
  4. Высокие показатели эффективности даже в экстремальных условиях;
  5. Можно устанавливать даже на улице или холодильных установках. Просто купить незамерзающий прибор;
  6. Отличные характеристики долговечности, на каждый термостат, который имеет сертификат качества (паспорт), дается гарантированный срок службы и обслуживания от 12 месяцев;
  7. Возможность контролировать температуру зонально, по комнате отключаться от сети.

Назначение терморегуляторов: контроль температур в бытовых условиях, производственных цехах, нежилых помещениях, складах и т.д., работа в холодильных установках, автомобильных или транспортных средствах (Бугатти).

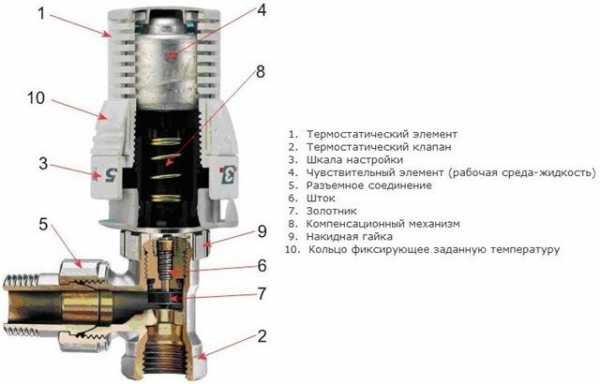

Конструкция терморегулятора

Биметаллический термостат состоит из двух полос различных металлов, имеющих разные коэффициенты линейного расширения. Биметаллические полосы действуют в качестве электрического контакта выключателя в электрическом контуре отопления. Из-за разницы в коэффициентах линейного расширения двух металлов, биметаллических полосы деформируются в форму нисходящей кривой и цепь нарушается. Металлической полоски находится в контакте с винтом закрытия клапана. Когда становится слишком жарко, контакт наклоняется вниз и на уровне клапана перекрывается доступ жидкости, газа, пара ит.д. Работа котла останавливается, батареи остывают под естественными физическими процессами.

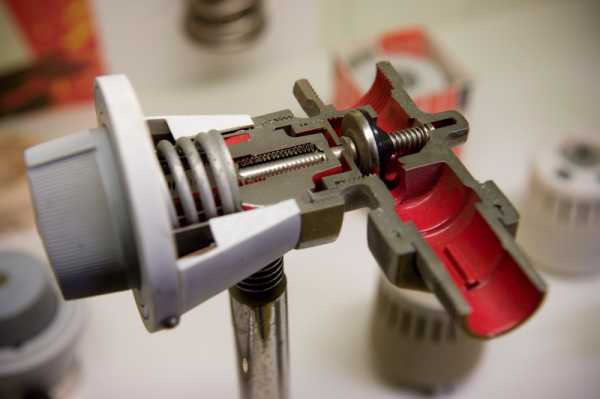

Фото – Терморегулятор в разрезе

После того, как температура стабилизируется, теплоноситель снова заработает. Очень важно, если котел достиг предельной температуры, проверить все клапаны и предохранители на целостность, иначе Вы можете подвергнуть себя и своих близких опасности. Принцип работы терморегулятора для котла очень похож на действие автомобильного устройства. Также бывают цифровые либо электронные терморегуляторы, которые состоят из платы, контактов и дисплея.

Как правильно подобрать термостат – виды

Перед тем, как выбрать терморегуляторы для масляного радиатора, сухих или чугунных батарей, необходимо выяснить параметры системы отопления. Главное значение отводится давлению, от этого показателя полностью зависит целостность труб, соединений, тепло и скорость нагрева. Рекомендуем самостоятельно не подбирать регуляторы тепла, пусть это сделают специалисты, они проводят специальные замеры и расчёт данных о жилище, толщине стен, труб, этажности здания и прочем.

Фото – Радиатор с терморегулятором

Правильные системы управления отоплением позволят Вам сохранить дом в комфортной температуре, минимально тратя топливо. Рассмотрим виды терморугляторов и их управление:

Комнатные термостаты. Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы шторами или мебелью, или положены рядом с источниками тепла. Напрямую на системы отопления они не устанавливаются, но являются хорошими помощниками при комплексном подходе к организации защиты. Они бывают ручные и автоматические, также активно используются для полотенцесушителей.

Термостатические вентили (Устройства ТРВ). Термостатические вентили не управляют котлом: они могут уменьшить поток воды через радиатор, на котором установлены, когда температура поднимается выше определенного уровня. Необходимо устанавливать такие приборы там, где уровень давления и воды наименьший, это поможет сэкономить энергию. Они бывают встраиваемые и накладные.

Профессионалы не советуют монтировать такие устройства под крышки или прочие дизайн-приспособления, которые придают эстетичности, таким образом, Вы будете как будто обманывать прибор, он будет показывать неверную температуру из-за нагнетания.

Зональные дистанционные контроллеры. Их рекомендуется использовать с терморегулирующими вентилями. Эти термостаты позволят контролировать температуру воздуха в определенных комнатах или участках комнат при помощи инфракрасных лучей. Как только уровень будет достигнут, они передают сигнал котлу или регулятору радиатора, после чего тот прекращает работу. Это хороший комнатный прибор безопасности.

Фото – Инфракрасный терморегулятор

Термостат цилиндра. Это особенно важно, если у Вас стоит двухконтурный котел. На выходе вода достигает очень больших температур, до 80 градусов, чтобы предохранить трубы от трескания и протекания, перед подходом к радиаторам нужно установить такие жидкостные терморегуляторы. Они являются программируемыми, настраиваются в любом диапазоне от 60 (иногда меньше) градусов.

Системы управления («умный» термостат). По принципу работы очень похожи на водяные терморегуляторы прямого действия для радиаторов (универсал-приборы). Они контролируют состояние системы из командного блока, и полностью отключают котел до нормализации. Помимо того, что они могут отключать котельное оборудование, данные системы контролируют количество поступления горячей воды в трубы. При необходимости перекрывают вентили.

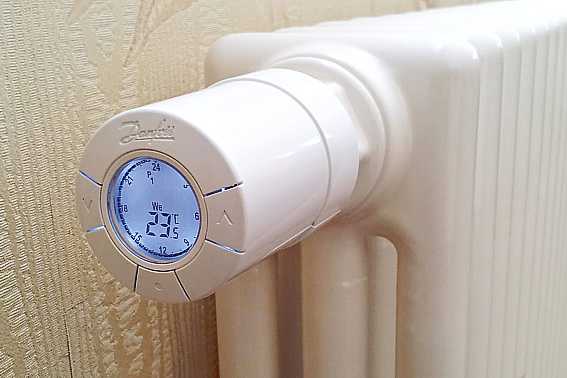

Фото – Цифровой терморегулятор

Монтаж терморегулятора

Установка терморегулятора на радиатор отопления может осуществляться своими руками. Это не сложнее, чем поменять ТЕН. Независимо от того, на металлических или алюминиевых батареях осуществляется монтаж, правила одинаковы:

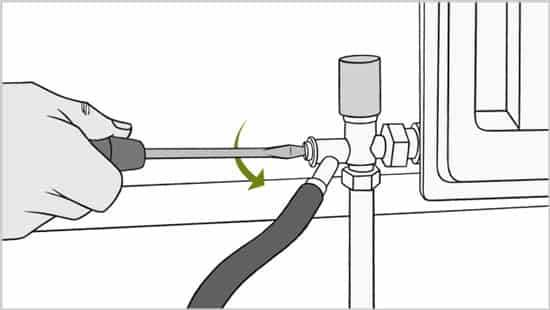

1. Слейте воду в отопительной установке.

Первая задача заключается в разряде системы центрального отопления. В большинстве случаев для этого достаточно отсоединить один клапан, на входе воды в систему, перекрыть все краны. Также нужно продуть её от воздуха.

Фото – Слив воды

2. Открутите адаптер.

Положите много старых полотенец (из махры или хлопка, которые хорошо впитывают воду) или листы бумаги по всему полу. Прижмите корпус старого клапана одним из регулируемых (разводных) гаечных ключей и используйте другой, чтобы ослабить гайки, удерживающие клапан на медной трубе и адаптере, который вставляется в радиатор. Открутите адаптер от радиатора. Возможно, Вам придется использовать клапан радиатора, который встроен внутри батареи.

Фото – Откручивание адаптера

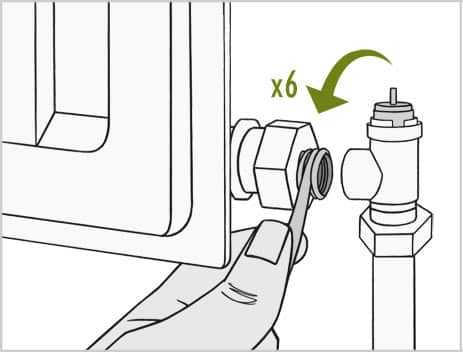

3. Установить новый адаптер.

Установите новый адаптер, накидную гайку и металлический воротник на радиатор. Очистите внутреннюю резьбу с чистой тканью и оберните её водопроводной (запорной лентой, белого цвета, в продаже найдете в магазинах сантехники) полоской, несколько раз по часовой стрелке, обязательно после каждого поворота разглаживайте материал. Теперь нужно соединить винтовой адаптер, угловые прокладки и радиатор, плотно затяните конструкцию.

Фото – Установите новый адаптер

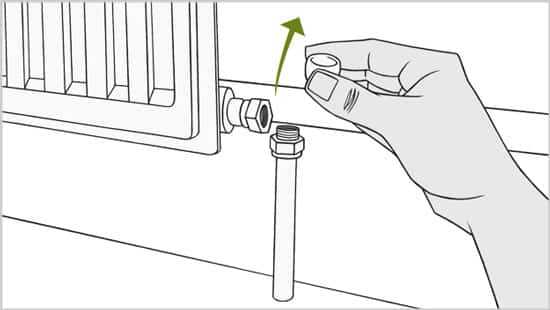

4. Удалите и замените воротник и накидную гайку.

Удалите старый металлический воротник и глухую гайку из медной трубы, замените все это новым набором. Если воротник не соскальзывает, то нужно осторожно и тщательно вырезать его части и оторвать друг от друга с помощью маленькой отвертки. Работайте крайне скрупулезно, чтобы ножовка или отвертка не соскользнула на трубу.

Фото – Удаление воротника

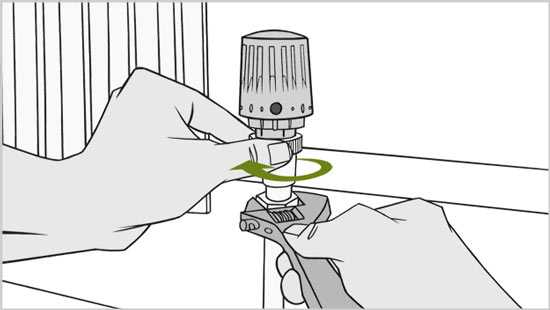

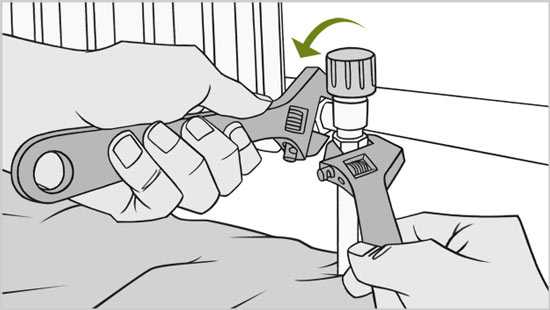

5. Затяните гайку.

После того, как Вы установите термостатический клапан, необходимо затянуть гайку между адаптером клапана, придерживая клапан разводным ключом. При помощи второго ключа плотно затяните гайку, аккуратно, не срывая резьбу, проверьте точность и прочность закрепления.

Фото – Затянуть гайку

6. Установите запасную систему защиты.

Снова заполните систему центрального отопления водой и убедитесь в отсутствии утечек. Установите в гостиной клапан полностью открытым, а для спальни или детской наполовину. Старайтесь установить настройки разные для каждой комнаты, во время работы радиаторов держите двери закрытыми. Чтобы не происходило попыток межкомнатных радиаторов компенсировать тепло.

Фото – Запасная система защиты

Во время работы с датчиком будьте осторожны, он имеет очень нежные детали, которые могут выйти из строя при малейшем ударе. Для демонтажа терморегуляторов также можно воспользоваться нашей инструкцией.

www.asutpp.ru

Как пользоваться терморегулятором? Радиаторные терморегуляторы Danfoss. Схема терморегулятора для радиаторов — Как сделать самому?

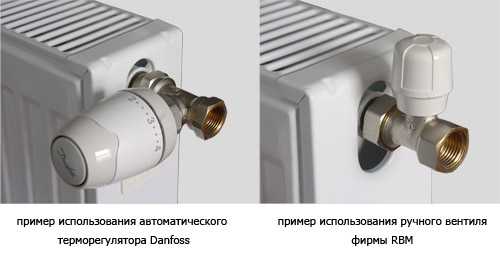

Ручной или автоматический…….?

На этот вопрос промышленный датский гигант «Danfoss» ответил: «Только автоматическая регулировка температуры с помощью терморегуляторов, устанавливаемых на радиаторы отопления».

Как этим пользоваться? Надежен ли этот прибор? Не лучше ли поставить обычный вентиль или вообще без них, по старинке. Вот типичные вопросы, которые задают себе владельцы загородных домов и городских квартир. Сразу скажем: «Да, надежен!». «Danfoss» выпускает терморегуляторы уже несколько лет. Изделие отлажено. Миф о том, что качество воды в системах отопления делает невозможным их использование, отметается (если у Вас в воде грязь, песок, то обычные вентили не смогут нормально работать).

Итак, Вы купили для пробы один в спальню, где для Вас желаемая температура + 19°С. После его установки (заметим, что терморегулятор устанавливается, как и обычный вентиль, не требующий никакого источника питания), нужно установить его на желаемую температуру.

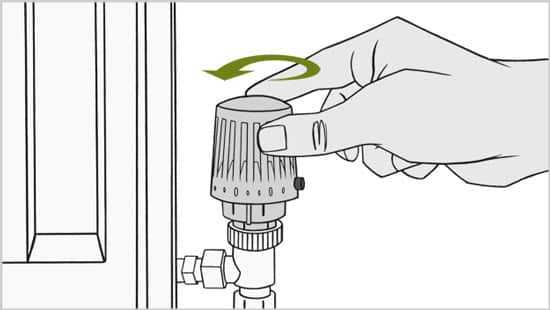

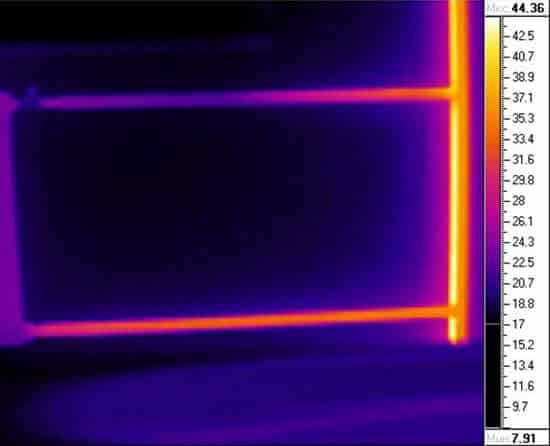

Начнем с того, что закроем все окна и двери, исключив утечку тепла. Повернем ручку терморегулятора вправо, до его полного открытия (радиатор работает на полную мощность).

По комнатному термометру ждем, когда температура в комнате достигнет превышения желаемой на несколько градусов. После этого закрываем радиатор, повернув до упора влево (в радиатор не поступает вода). Воздух в помещении постепенно остывает. Через некоторое время настенный градусник показывает + 19°С. Начинаем медленно вращать ручку регулятора влево, внимательно прислушиваясь. В каком-то положение ручки, терморегулятор откроется, в радиатор начнет поступать вода. В этот момент мы услышим шум воды в трубе, и корпус терморегулятора начнет быстро нагреваться. Мы нашли искомое положение ручки терморегулятора. Если в комнате есть другие батареи с терморегулятором, такие же манипуляции проделать сразу же и на нем. Больше никаких регулировок не нужно. Смело открывайте окно, или форточку. Температура в помещении будет всегда поддерживаться стабильно с точностью до +/- 1°С. В нашем случае +19°С. К хорошему быстро привыкаешь и мы уверены, что вскоре все Ваши «апартаменты» будут оборудованы этими чуткими и надежными устройствами.
