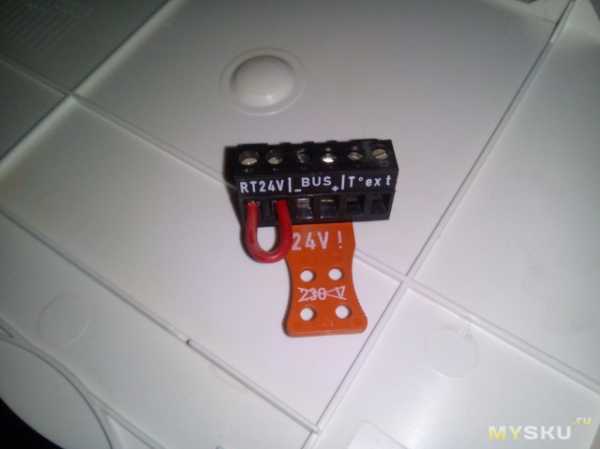

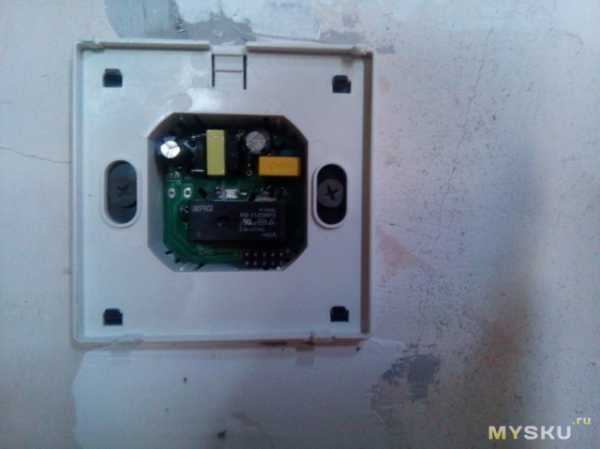

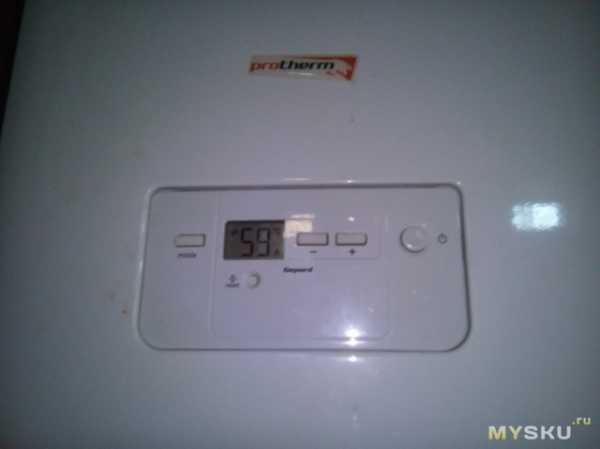

Здравствуйте! Устал бегать к котлу выставлять температуру по погоде. Родной термостат стоит неадекватных денег. Вот решил подружить данный термостат с котлом Protherm Gepard. Без комнатного термостата данный котёл часто тактует (включается-выключается). Термостат помогает решить эту проблему, да и даёт экономию газа. Изучив предложения Алиэкспресс, остановился на данном экземпляре.Функции у всех программируемых термостатов практически одинаковы, поэтому смысла переплачивать не вижу. У данного продавца доставка из России. Первый раз заказал с Молл, заодно узнать, как быстро доставят.С момента заказа до получения прошло 8 дней. Трек дали Почты России. Комплект-Сам термостат, выносной датчик 3 метра, инструкция на английском, пара саморезов. Габариты- ширина, высота-90 мм, глубина наружней части-13 мм. Сзади клемник со схемой подключения и монтажная металлическая рамка.Инструкция ( с интернета) Разбирается просто-две защёлки сверху и две снизу. Состоит из двух блоков, соединяемых разъёмом.На силовом блоке пайка могучая.Внутренняя батареяТеперь о самом главном. На странице продавца указано, что данный прибор работает с тёплыми полами как с электрическими, так и с водяными. Вот второй момент я и не понял. На клемнике на нагрузку подаётся сетевое напряжение. Им и управляет термостат. А в котле управление только на замыкание-размыкание контактов. Переделываем. Выпаиваем силовой клемник и перерезаем дорожки с него на контактную группу реле. С другой стороны платы тоже.Впаиваем перемычку. В итоге получили управление нормально разомкнутыми контактами реле. Можно собирать всё в кучу. Монтаж производится в стандартный подразетник. Сначала монтируется монтажная пластина, потом на неё защёлкивается одна часть термостата(с клемником). Потом лицевая часть. Разборка в обратной последовательности. Лучше не пытаться снять целиком термостат с пластины. Внутри есть стопор, доступ к нему только через располовинивание прибора.Котёл у меня такой. Выход термостата подключен на этот разъём вместо перемычки.После подключения выносного термостата температура на котле выставляется на «всю громкость». Вроде бы всё. Всем спасибо. P.S.-коту тепло.

mysku.ru

Программируемые термостаты. Виды и принцип действия.

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые программируемые термостаты (терморегуляторы). Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Программируемые термостаты (терморегуляторы) представляют собой электрические устройства необходимые для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все программируемые термостаты, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются разными признаками.

По назначению:

• комнатные
• погодные

По способу монтажа:

• стенные
• настенные
• крепящиеся на DIN рейку

По функциональным возможностям:

• центральное регулирование
• беспроводное регулирование

По способу управления:

• механические
• электромеханические
• цифровые (электронные)

Также терморегуляторы отличаются техническими свойствами:

Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.

Количество каналов:

• одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом
• многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве

Габаритные размеры:

• компактные
• большие
• крупные

Применение терморегуляторов и датчиков

Программируемые термостаты могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить такие группы терморегуляторов:

1. Учитывающие и контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
2. Учитывающие и поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
3. Учитывающие температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

1. индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту
2. индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку

Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

• датчик температуры пола
• датчик температуры воздуха
• инфракрасный датчик для пола и воздуха

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, поэтому бывают такие:

• цифровые
• аналоговые

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

• беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки)
• устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема

Принцип действия, плюсы и минусы

Программируемые термостаты бывают следующих видов:

Эксплуатация механических термостатов

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления.

   Механические программируемые термостаты

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

1. Надёжность
2. Устойчивость к перепадам напряжения
3. Не подвластны сбоям электроники
4. Работают при отрицательных температурах
5. Можно эксплуатировать в условиях резких изменений температуры
6. Простое управление
7. Длительный срок службы

Недостатки:

1. Наличие погрешности
2. Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели
3. Низкая функциональность

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические программируемые термостаты используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

• С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
• С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

   Электромеханические программируемые термостаты

Эти термостаты зарекомендовали себя как неприхотливые устройства.

Плюсы этих приборов:

1. Автоматическое включение обогрева
2. Герметичность
3. Невысокая цена

Минусы этих приборов:

1. Низкая функциональность
2. Сложность добиться высокой точности регулирования

Эксплуатация электронных термостатов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

   Электронные программируемые термостаты

Главные составляющие части:

• Выносной термодатчик
• Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя
• Электронный ключ – контактная группа

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

1. Обычные электронные регуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
2. Цифровые терморегуляторы:

— с закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.

— с открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

1. Широкий диапазон регулировок
2. разнообразие дизайнерских решений
3. Экономия электроэнергии
4. Высокая точность
5. Эффективность
6. Безопасность при эксплуатации

Также они просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.



Смотрите также по теме:

   Термостат, что это? Техническое исполнение и принцип работы.

   Терморегулятор для котла отопления. Как выбрать правильно?

   Теплый пол электрический. Обзор теплых полов.



Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

powercoup.by

Программируемый терморегулятор: виды, характеристики, инструкции

Абсолютно каждый из нас любит комфорт и уют вокруг себя. Одним из важнейших параметров, который оказывает самое непосредственное влияние на здоровье и самочувствие любого человека, является температура в помещении, в котором он находится.

Еще несколько лет назад регулировать температуру воздуха в квартире или доме было достаточно проблематично, но сегодня, благодаря устройству под названием программируемый терморегулятор, эта задача значительно упростилась. В этой статье мы подробно рассмотрим этот прибор и выясним все его особенности.

Гарант безопасности

Не секрет, что очень часто в холодное время года возникают пожары по причине включённых на длительное время отопительных приборов, оставленных без присмотра. Кроме того, эти агрегаты не слишком удобны в эксплуатации, так как их необходимо периодически выключать и включать в зависимости от степени нагрева воздуха в помещении. Однако эта проблема легко решается, если использовать программируемый терморегулятор.

Спектр использования

Это устройство позволяет пользователю осуществлять автоматическое управление практически всеми видами существующих обогревателей, которые, в свою очередь, находятся в жилом или складском помещении, гараже, ангаре. Комнатный терморегулятор позволяет человеку чувствовать себя комфортно даже в помещениях с плохой или полностью отсутствующей вентиляцией, поскольку обогреватели под контролем термоагрегата нисколько не высушивают воздух.

Разновидности

Описываемые контроллеры позволяют в полной мере изменять интенсивность работы нагревательных элементов и значительно менять их режим. Терморегуляторы разделяются на три основные группы:

• Электронные.
• Электромеханические.
• Механические.

Электронный прибор

В основе его конструкции находятся три главных элемента, а именно:

• Датчик для определения температуры воздуха.
• Микропроцессор (обрабатывает и передает сигнал).
• Ключ (осуществляет коммутацию управления).

Комнатный терморегулятор такого типа позволяет управлять всей отопительной системой дома или же регулировать работу кондиционеров и прочих систем, которые отвечают за поддержание требуемого микроклимата в помещении. Прибор рекомендуется устанавливать так, чтобы он не был подвержен воздействию сквозняков, которые, в свою очередь, способны значительно ухудшить работу терморегулятора.

Технические характеристики такого устройства (в независимости от производителя) следующие:

• Диапазон регулируемой температуры: от 0 (или +5) до 40 градусов Цельсия.
• Показатель точности измерений: +/- 1 градус.
• Рабочее напряжение: от 85 до 250 В.
• Величина потребляемой мощности составляет менее 1 Вт.
• Небольшой вес: 150-200 грамм.

Механические экземпляры

Такой программируемый терморегулятор имеет одну отличительную черту: в 90% случаев он прикрепляется на стену. При этом по принципу установки он разделяется на накладной вариант и врезной, что позволяет использовать его совместно как с внутренней электрической проводкой, так и с внешней. По своим габаритам прибор не превышает размеры комнатного выключателя и потому органично вписывается в любой дизайн. Управление агрегатом происходит с помощью ручки, которая выставляет требуемый уровень температуры, и кнопки включения/выключения самого регулятора.

Терморегулятор теплого пола с датчиком такого типа зачастую наделен следующими техническими характеристиками:

• Величина гистерезиса: +/- 0,5 градуса.
• Рабочее напряжение электросети: 180-250 В.
• Предельно допустимая сила тока: 16 А.
• Максимальная нагрузка: 3,5 кВт.
• Измеряемые температуры: от -30 до +40 градусов Цельсия.

При этом теплый пол, температура которого будет подконтрольна этом регулятору, сможет проработать совместно с ним не менее шести лет, или 100 000 циклов.

Программируемые модели

Просто идеальный вариант для тех, кто хочет не просто регулировать температуру в помещении, но и задать определённый цикл ее изменений. Программируемый терморегулятор – самый современный и удобный агрегат для управления микроклиматическими показателями. С его помощью можно задать отопительную программу, которая будет рассчитана не просто на несколько дней, но и на недели. Причем в течение дня температуру помещения также можно будет изменить последовательно, как того требует пользователь. Именно такими приборами оснащают системы «умный дом».

Программируемый терморегулятор для системы отопления и совместной работы с инфракрасными отопительными машинами допускает свою безаварийную эксплуатацию при общей мощности приборов не более 3,5 кВт. Если же нагрузка превышает указанное значение, то в таком случае следует в цепь устанавливать специальный магнитный пускатель, который будет максимально равномерно перераспределять нагрузку между всеми элементами отопительной сети, в которую вполне может входить и теплый пол. Температура воздушной среды или пола может регулироваться в пределах +5/ +40 градусов Цельсия. Терморегуляторы такого плана допускают программирование четырех (а иногда и шести) циклов в сутки. Зачастую прибор обеспечивается функцией антизамораживания и требует автономного низковольтного электрического питания для нормальной эксплуатации.

Правила и краткая инструкция

Для того чтобы конвектор с терморегулятором чётко выполнял свои функции, последний (в случае его настенной установки) должен иметь вокруг себя свободное пространство (не мене 100 мм со всех сторон) для обеспечения полноценной, нормальной циркуляции воздуха с целью минимизации искажения снимаемых данных. Кроме этого, не допускается размещение терморегулятора на стене, которая граничит с неотапливаемым помещением (например, гаражом). Также важно провести герметизацию входного отверстия кабеля для ликвидации движения воздуха, которое могло бы создать помехи для датчика.

Заключение

Терморегуляторы отопительных систем и обогревателей (в том числе и конвектор с терморегулятором) – очень выгодное решение, способное значительно упростить жизнь каждого из нас, а в особенности тех людей, которые живут в достаточно холодных регионах. Прибор позволяет обеспечить значительную экономию электроэнергии и газа, что существенно снижает итоговую сумму коммунальных платежей. При выборе терморегулятора стоит отдавать предпочтение маркам известных производителей, потому как это устройство – неотъемлемая часть довольно сложной технической системы. Если оно будет не слишком высокого качества или же бракованным, то это в итоге может вызвать аварийную ситуацию и полностью исключить экономию вложенных в него средств.

Выбор конкретной модели терморегулятора должен быть обоснован. Следует учесть количество имеющихся в наличии обогревателей, а также их технические особенности. В тех случаях, когда знаний у человека, планирующего приобрести терморегулятор, недостаточно для выполнения точного расчета и подбора описываемого устройства, необходимо привлечь специалистов по электроснабжению и отоплению, но ни в коем случае не подбирать терморегулятор самостоятельно по личным предпочтениям. Главное, грамотно подключить устройство – и оно прослужит вам долгие годы.

fb.ru

Комнатный программируемый термостат.

Здравствуйте! Устал бегать к котлу выставлять температуру по погоде. Родной термостат стоит неадекватных денег. Вот решил подружить данный термостат с котлом Protherm Gepard. Без комнатного термостата данный котёл часто тактует (включается-выключается). Термостат помогает решить эту проблему, да и даёт экономию газа. Изучив предложения Алиэкспресс, остановился на данном экземпляре.Функции у всех программируемых термостатов практически одинаковы, поэтому смысла переплачивать не вижу. У данного продавца доставка из России. Первый раз заказал с Молл, заодно узнать, как быстро доставят.С момента заказа до получения прошло 8 дней. Трек дали Почты России. Комплект-Сам термостат, выносной датчик 3 метра, инструкция на английском, пара саморезов. Габариты- ширина, высота-90 мм, глубина наружней части-13 мм.Сзади клемник со схемой подключения и монтажная металлическая рамка.Инструкция ( с интернета) Разбирается просто-две защёлки сверху и две снизу. Состоит из двух блоков, соединяемых разъёмом.На силовом блоке пайка могучая.Внутренняя батареяТеперь о самом главном. На с

mysku.me

принцип действия, преимущества цифрового регулятора, виды программируемых комнатных термостатов

Электронный терморегулятор постепенно вытесняет своего механического «собрата» с рынка, несмотря на достаточно высокую стоимость. Современные потребители желают не только жить с комфортом, но и прилагать для этого минимум усилий.

Одно дело, когда в программируемый регулятор температуры вводятся необходимые параметры, после чего на весть отопительный сезон о нем можно забыть, и другое – постоянный контроль и регулировка, которые требуются механическому термостату каждый день.

Устройство электронного термостата

Цифровые технологии прочно вошли в жизнь людей, и сегодня являются неотъемлемой частью их быта. Если еще 20 – 30 лет назад никто бы не подумал о том, что поезда могут ездить без машинистов, а такси – без водителей, то в настоящее время этим уже никого не удивишь. Устройства связи, компьютерное программирование, технология «умный дом», электронные регуляторы температуры и многое другое – это обычные явления, которые сопровождают жизнь людей XXI века.

Создание теплой и уютной атмосферы в доме в зимнюю стужу, как, оказалось, вполне может создавать цифровой регулятор температуры, основной функцией которого является отслеживание степени нагрева батарей отопления и воздуха в помещении.

Если разобрать подобное устройство, то можно увидеть, что в его основе лежит закон физики о тепловом расширении и сжатии газов и жидкостей под воздействием температур и давления. Схема цифрового терморегулятора проста и по ней видно, что прибор состоит из двух частей:

1. Рабочая делится на две составляющие:

• Термостатическая головка, в основе которой металлический цилиндр с гофрированными стенками и специальным штоком. Он наполнен жидкостью или газом, которые чувствительны к температурным колебаниям. Работа этой части прибора заключается в том, что при повышении температуры воздуха в комнате среда, которой наполнен сильфон (цилиндр), начинает расширяться, что приводит к тому, что его стенки раздвигаются и шток нажимает на клапан, перекрывая тем самым циркуляцию воды. При понижении температуры происходит обратный процесс, цилиндр сокращается и клапан освобождает отверстие.
• Функция клапана заключается в том, чтобы пропускать или перекрывать путь теплоносителю в радиатор.

2. Датчик – это часть программируемого комнатного термостата, через которую вводятся температурные параметры, необходимые для создания комфортного микроклимата. Он может быть оснащен, как обычным кнопочным дисплеем, так и жидкокристаллическим экраном.

По способу настроек встраиваемые терморегуляторы для отопительных систем делятся на электронные, электромеханические и беспроводные модели.

Сравнение газонаполненных и жидкостных цифровых регуляторов

Как правило, выбирая для дома или квартиры терморегулятор электронный программированный, потребители ориентируются на его цену и эффективность работы. Так как приборы этого типа не только отслеживают температуру воздуха в помещении, но и обладают множеством других функций, то принцип их работы и надежность должны соответствовать ожиданиям клиентов.

Если сравнивать, какой электронный терморегулятор для отопления работает быстрее, то специалисты советуют отдать предпочтение приборам с газовым наполнителем. Как показывает практика их использования, газ более чувствителен даже к самым незначительным колебаниям температуры воздуха, кроме того, они больше экономят тепловой энергии.

У жидкостных регуляторов другое преимущество – они стоят дешевле газовых аналогов, а незначительная разница в скорости работы компенсируется более точным фиксированием температур и достаточно быстрой передаче сигнала об этом рабочей части.

Сегодня существуют дорогостоящие программаторы с открытой и закрытой логикой. Как правило, первые – это сложный терморегулятор цифровой с индикацией температуры, в который можно вводить множественные параметры – от показателей нагрева воздуха до уровня влажности. Их применяют на крупных предприятиях, где требуется программирование особого микроклимата.

Вторые – это обычный цифровой регулятор температуры, инструкция которого проста в прочтении, а настройки предполагают лишь наблюдение за нагревом воздуха, но с учетом таких параметров, как время суток.

Если интерьер помещения требует, чтобы радиаторы были «спрятаны» за экраном или шторами, то можно приобрести цифровой терморегулятор с выносным датчиком. Его особенностью является то, что управляющее устройство устанавливает в нескольких метрах от его рабочей части, что дает свободный доступ к его дисплею.

Чтобы создать по-настоящему комфортные условия для проживания и при этом экономить энергоресурсы, лучшим регулятором температуры для отопительных систем являются электронные термостаты. Их два недостатка – высокая стоимость и зависимость от источника питания (батарейки или аккумулятор) полностью компенсируются эффективной работой на протяжении нескольких десятилетий.

Особенности электронных термостатов

Если в домах с централизованным типом обогрева регуляторы встречаются еще редко, то владельцы частных домов в полной мере оценили их преимущества:

• Если автономное отопление основано на газе, то эти устройства сберегаю до 25% топлива, тогда как на солярке – до 50%. Это очень хорошая экономия не только энергоресурсов, но и денег на его закупку.
• В бытовой электро терморегулятор нужно только внести необходимые параметры, а всю остальную работу он будет выполнять самостоятельно. Немалую роль играет то, что устройство реагирует на все факторы, которые понижают/повышают температуру воздуха в помещении. Так если в окна светит солнце и нагревает стены, пол и мебель, то цифровой термостат регулятор температуры учтет это и перекроет подачу теплоносителя в радиаторы.
• Приборы с программатором и встроенным Wi-Fi позволяют руководить ими на расстоянии и включать по команде через специальное расширение в смартфоне или с GPS устройства в автомобиле.
• Их можно настраивать на минимальную температуру, которая не позволит теплоносителю замерзнуть в отопительном контуре, что очень удобно, если люди уезжают зимой в отпуск. При этом происходит большая экономия средств и топлива.
• Дистанционное управление дает возможность увеличивать нагрев воздуха или уменьшать его, не вставая с дивана.

Современные технологии, помогающие людям создавать комфортные условия для жизни, с каждым годом становятся совершеннее, а ведь прошло всего 75 лет с тех пор, как был создан первый примитивный терморегулятор для батарей отопления. Вряд ли кого-то удивит, если еще через 75 лет в продаже появятся радиаторы со встроенным программным управлением.

Беспроводные регуляторы температуры

Электрообогреватели настенные с терморегулятором успешно работают в автономных системах обогрева. В наше время бытовые котлы отопления так же сильно отличаются от тех «буржуек» и печек, которые знали наши прадеды, как и от аналогов, которые выпускали в конце XX века. Сегодня – это приборы с программным управлением, а многие модели еще и с встроенным Wi-Fi.

Беспроводные терморегуляторы появились относительно недавно, но уже многие частники оценили их работу, во время которой не только происходит привычная экономия средств и топлива, но и защита электрокотла.

Удобные настройки, дистанционное управление, проверка эффективности работы через программу в компьютере или смартфоне даже на большом расстоянии, все это делает беспроводные цифровые терморегуляторы невероятно популярными, несмотря на их высокую стоимость.

В заключение можно сказать, что электронные терморегуляторы – это новая ступень развития тепловых технологий. Они способны сделать комфортным микроклимат даже в условиях централизованной системы отопления со старыми чугунными радиаторами.

netholodu.com

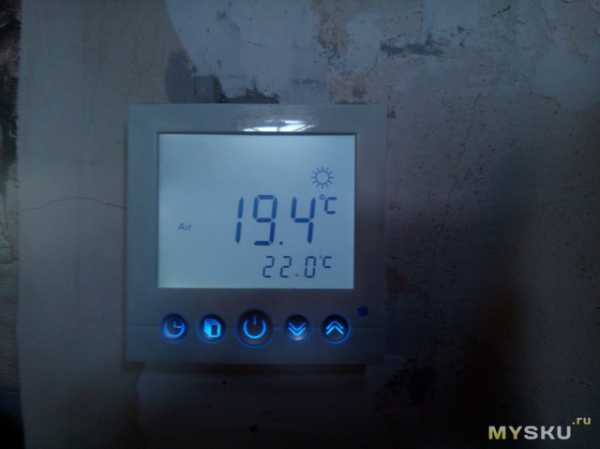

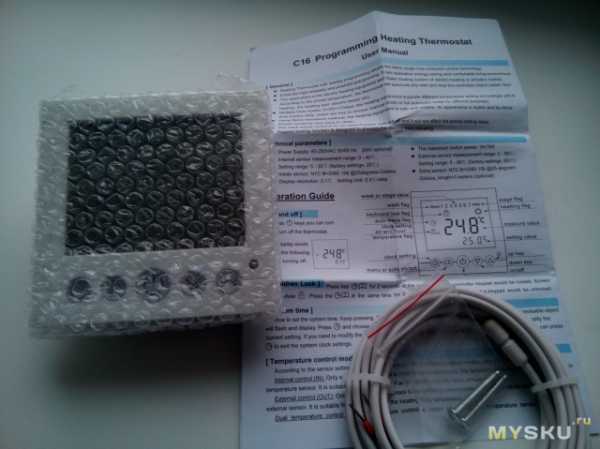

Программируемый термостат для теплого пола.

Хорошо сэкономим или к покупке рекомендовано!

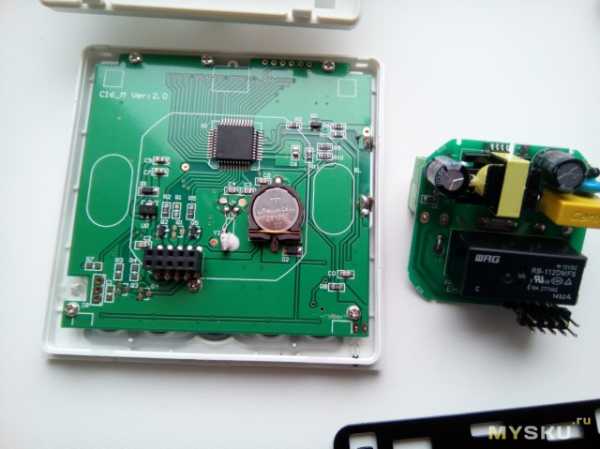

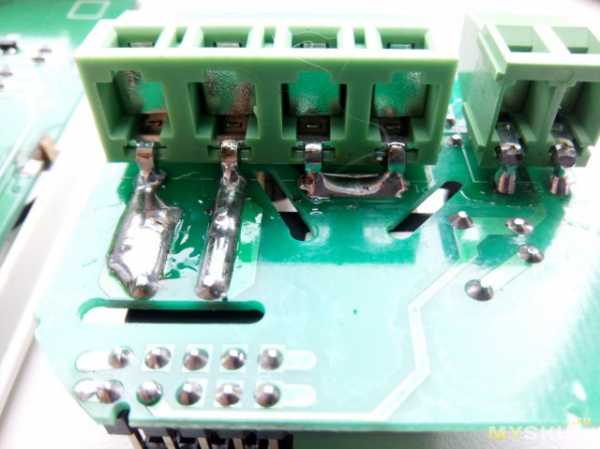

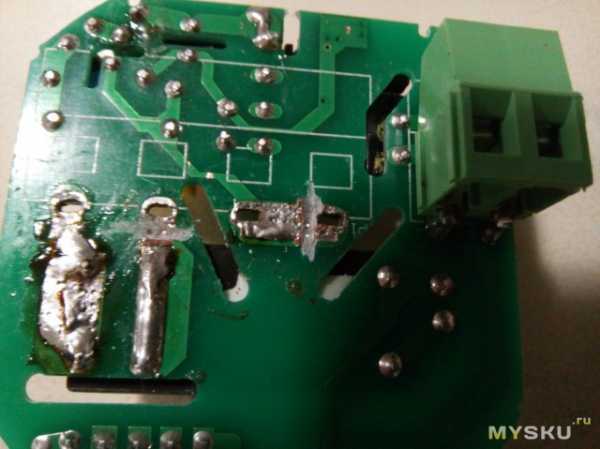

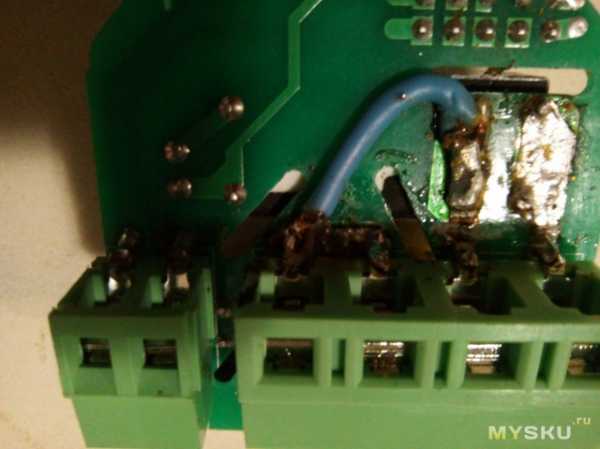

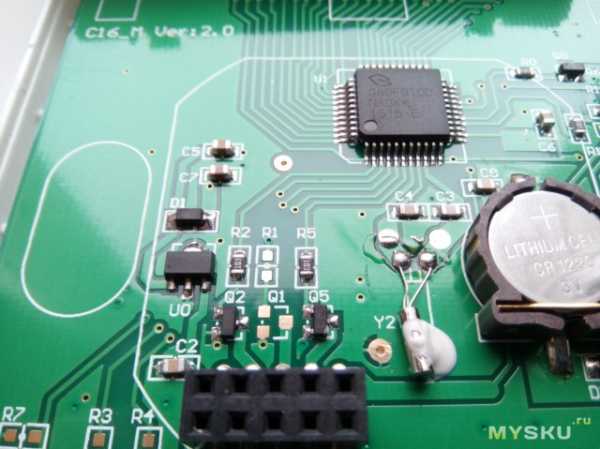

Пишу обзор не очень то детальный, просто для информации. Вскрытие не проводилось, замеры не делались, но время показало, что аппарат достоин жить.
Любителей трекинг номера огорчу, доставка была бесплатной.

Теплые полы вещь замечательная. Используем их для комфорта, а не для обогрева.
Сейчас в квартире четыре зоны теплого пола. В основном это инфракрасный теплый пол, лишь в ванной нагревательный кабель.

Большую комнату и ванну мы сделали еще 3 года назад, там я использовал термостаты купленные в офлайн RTC 80, отдал в то время 1900р./шт.
Год назад я утеплил балкон, для комфорта так же был уложен теплый пол. Термостаты в местных магазинах стоят от 2000р/шт. Я говорю только о программируемых, обычные вообще рассматриваю, не выгодные они. На ебее нашел аналог того, что у меня уже установлено, за смешные деньги.
За год термостат показал себя на отлично, недавно застелил еще одну комнату и без раздумий установил такой же.

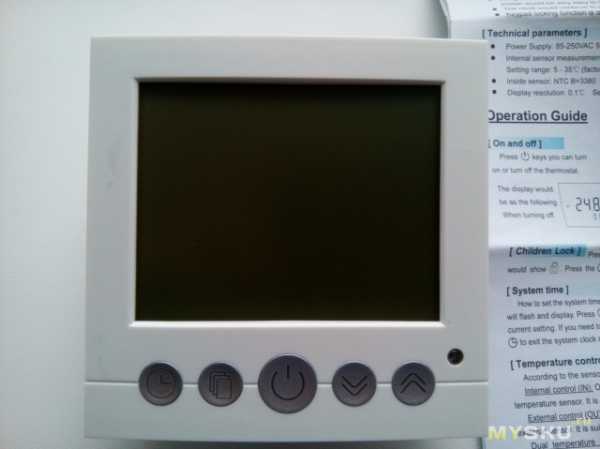

Термостат классический, программируемый, коих на рынке много и отличаются они только внешним видом.

Может что то забыл, пишите в комментариях.

И да, опережу вопрос о расходе электроэнергии. Максимальный расход в межсезонье, когда центральное отопление еще не включено, плюсом к электроэнергии 500-700р. со всей квартиры.

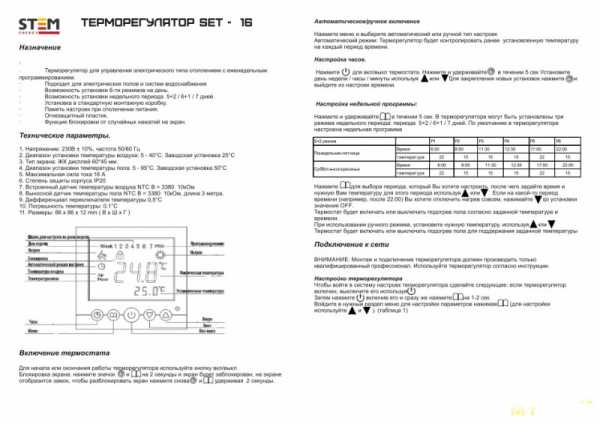

Дополнительная информация

— Большой ЖК-дисплей с белой подсветкой
— Виды периоды временных режимов. 5 + 2/6 + 1 / 7дней.
— Установка в день 6 периодов времени и заданной температуры.
— Простота в эксплуатации и утилита, приятные глазу.
— Выбор для ручного управления или автоматических периоды контроля времени.
— Часы продолжают когда сбой питания, и это не повлияет на период настройки времени.
— Коробка Мини размер узел и подходит для всего мира.
— Огнезадерживающих и безопасный и простой очистки.
— Come With 3M этикетке дополнительного датчика.

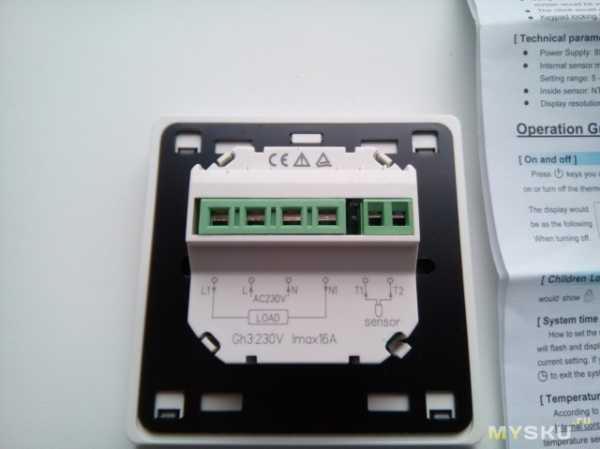

Технические характеристики

— Питание: 60-230VAC ± 10% 50/60 Гц
— Максимальная мощность переключатель: 3600Вт.
— Максимальная оценка переключатель: 16A
— Внутренняя Диапазон установки датчика: 5 — 35 ° C (программируется)
— Внутренний диапазон измерения датчика: 0 — 40 ° C
— Внешний диапазон измерения датчика: 0 — 90 ° C
— Тип дисплея: ЖК-экран, размер дисплея площадь: 60 х 45 мм
— Внутри датчика: NTC B = 3380 10k @ 25degrees Цельсия
— Очень Датчик: длина = 3M NTC B = 3380 10k @ 25degrees
Цельсия
— Точность: 0.5 ° C / шаг
— Погрешность индикации: 0,1 ° C
— Сертификация: CE
— Внутренний размер коробки: 100 х 100 х 60 мм

mysku.ru

Программируемый на неделю комнатный термостат.

РадиоКот >Схемы >Цифровые устройства >Бытовая техника >

Программируемый на неделю комнатный термостат.

Предлагаю вашему вниманию комнатный термостат для регулировки температуры в доме. Принцип этого устройства, как и в любого термостата основан на включении котла при понижении температуры и отключении при повышении. Управление котлом осуществляется через реле в термостате, подключенного на место перемычки для термостата в плате управления котлом (если замкнуто – значит есть запрос обогрева).
Основным преимуществом данного термостата является возможность программирования его работы на неделю, наличие часов реального времени, энергонезависимая память параметров настроек и т.д.

Температуру измеряем DS18B20, МК – Atmega8, часы реального времени – DS1307. Дисплей LCD 16Х2.
Основной дисплей:

Вид макетной платы без дисплея:

Принцип работы его таков:
Есть два температурных режима – повышенный (огонек на дисплее) и пониженный (луна). Они настраиваются в пункте меню – температуры.
Для каждого дня недели существуют шесть временных интервалов. Каждый интервал может быть “пониженным” или “повышенным”.

Например: вы просыпаетесь в 7:00, значит настраиваете первый интервал примерно на 6:30 (для прогрева) и назначаете повышенный режим. Уходите на работу в 8:00 – настраиваете второй интервал на 8:00 и “пониженный”.
Приходите с работы в 18:00 – устанавливаете 5-й интервал (3-й и 4-й к примеру пропускаем, то есть устанавливаем также “пониженный” режим) на 17:30 и “повышенный”. Ложитесь спать в 23:00 – устанавливаете 6-й интервал на 23:00 и “пониженный” (в холоде лучше сохранитесь :).

Установленный интервал действует с начала установленного для него времени и до начала следующего интервала. При этом держится установленный для первого интервала режим.
Помимо шести основных интервалов есть не настраиваемый нулевой. Он начинается в 00:00 каждого дня и длится до первого интервала. Режим для него считывается из интервала №6 предыдущего дня. Номер интервала показывается на дисплее до режима.

Интервалы настраиваются в пункте меню – график:

Для каждого дня недели настраиваем свой график работы по желанию трудящихся. Выбор позиции кнопками влево/вправо. Установка повышенного режима только кнопкой вверх, пониженного – только вниз. Для сохранения нажимаем ОК (средняя). При переходе к след. дню предыдущий автоматически сохраняется. График работы хранится в EEPROM.

Температурные режими настраиваем в пункте меню-температуры

Влево/вправо – выбор позиции, +/- – установка значений. При нажатии ОК сохраняются в EEPROM. Естественно температуру повышенного режима (огонек) выбираем выше пониженного (луна), иначе получим совсем обратный эффект.

Часы настраиваются в пункте меню-дата/время

Влево/вправо – выбор позиции, +/- – изменение. В настройках даты учтена проверка на высокостный год, переполнение месяца (30-й или 31-й день). День недели настраивать не нужно, так как он вычисляется автоматически по дате.

Можно также временно (или постоянно) изменить температуру уставки. Если в основном меню нажать кнопку +/- то появится диалоговое окно изменения температуры. Для временного изменения просто устанавливаем нужную температуру и нажимаем ОК. На дисплее в свою очередь вместо значка режима появляется стрелочка вверх или вниз, что соответственно означает повышение или понижение температуры в сравнении с текущей уставкой по графику. Данный режим прервется по переходу на следующий интервал, при вхождении в меню или обратной настройке на температуру уставки по программе.
Если же установить режим вместо переводом в эту позицию клавишей влево или вправо и нажатием +, то установленный температурный режим будет длиться пока на главном дисплее не нажмем кнопку ОК. Флаг этого режима также сохраняется в EEPROM, поэтому режим сохранится и после отключения устройства от питания.

Временное изменение температуры

Исходник для CV AVR v.2.04.4a прилагаю. Проект еще окончательно не “вылизан”, хотя ошибок в работе последней прошивки пока не наблюдаю. Последняя версия заняла 90% памяти контроллера, поэтому возможностей для “апгрейда”, например по погодному регулированию маловато.
Схема в Протеусе ведет себя некорректно, поэтому по ней о работе устройства не судить (ну не хотелось ее отлаживать).

И еще, реле управления выбрал, какое было под рукой, а под рукой было как раз реле с двумя обмотками на 5В и запоминанием положения. То есть для того чтобы перевести реле в другое положение, нужно подать напряжение на противоположную катушку. После снятия напряжение реле остается в последнем положении, поэтому реле на самом деле одно (в протеусе не нашлось такого), но с двумя катушками, которое управляется импульсами.
Правильно собранное устройство запускается сразу. Нужно всего лишь настроить первый раз часы реального времени, так как без установки времени они запускаться не хотят.

Файлы:
Прошивка МК с исходником.

Вопросы, как всегда в Форум.

---

Как вам эта статья?	Заработало ли это устройство у вас?

www.radiokot.ru
