виды, принцип работы + правила установки
Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры обогрева. С ее помощью можно более рационально расходовать теплоноситель и экономить средства.
Гарантированный эффект от использования — правильный выбор. Для этого необходимо владеть максимумом информации об этих устройствах.
Из этой статьи вы узнаете о существующих видах термоголовок, устройстве, принципе работы и правилах их монтажа на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей подобного оборудования.
Содержание статьи:

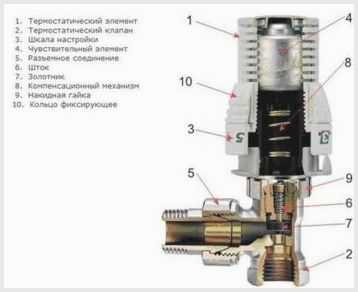

Особенности строения термоголовки

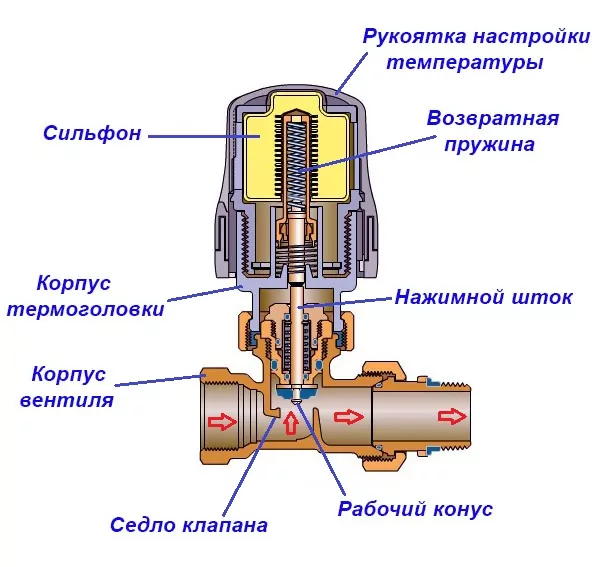

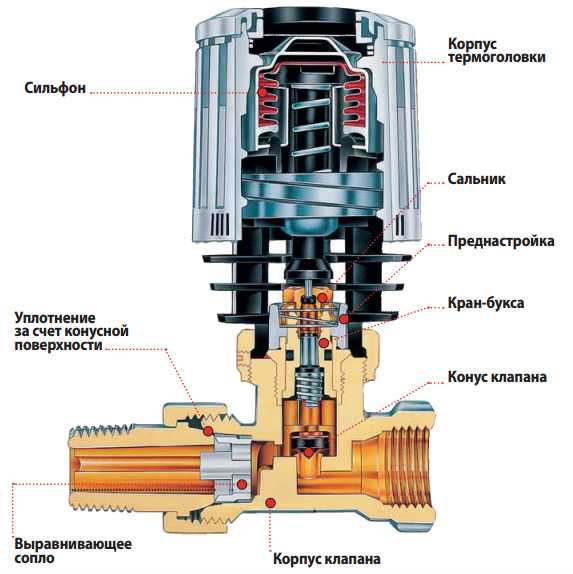

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.
Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.
Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и совместимы.
Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.
Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его
На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.
Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.
Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.
Виды термоголовок и принцип их работы
Термоголовки относятся к запорно-регулирующей арматуре.
Существует три вида термостатических головок:
- ручные;
- механические;
- электронные.
Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.
Что представляют собой ручные термоголовки?
По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.
Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

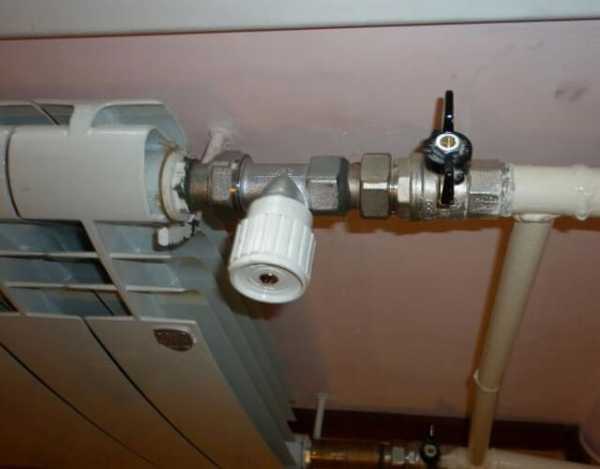

Монтируют их вместо по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.
Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

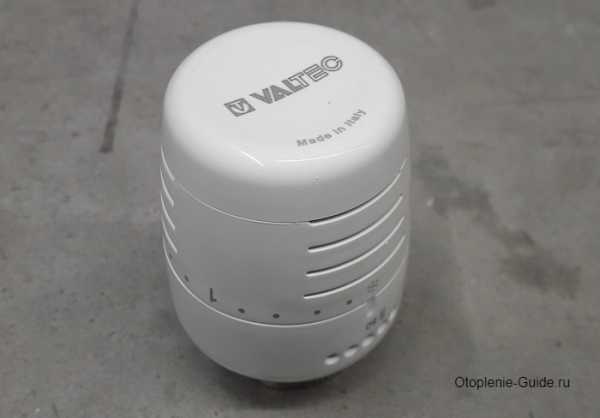

Особенности механических термоголовок
Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.
В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.
Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.
В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.
По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.
Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.
Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.
Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

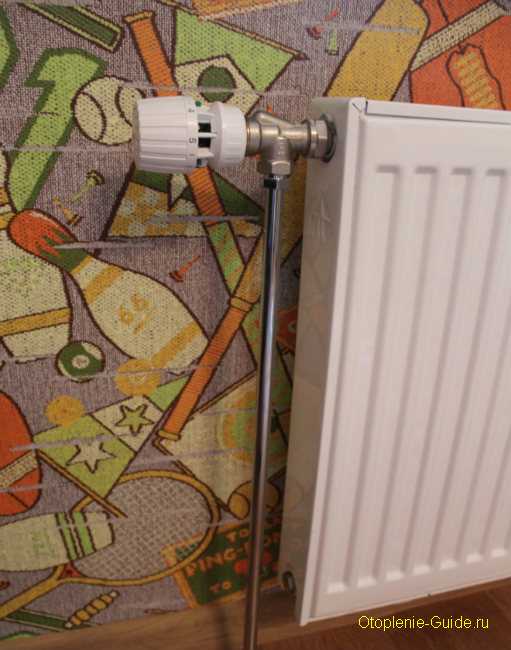

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

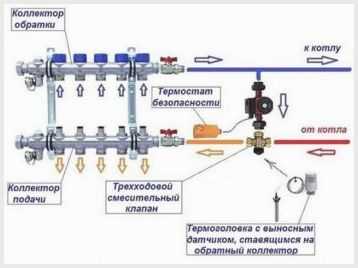

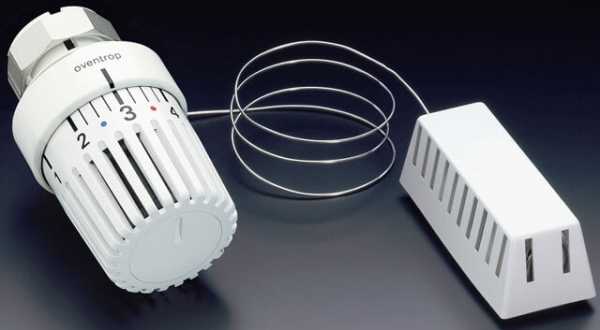

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.
Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:
- Отопительный прибор помещен в нишу.
- Радиатор имеет размер в глубину 160 мм.
- Термоголовка скрыта за жалюзи.
- Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
- Устройство балансировки расположено вертикально.
Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

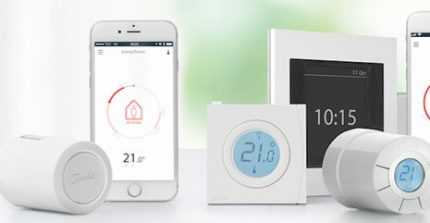

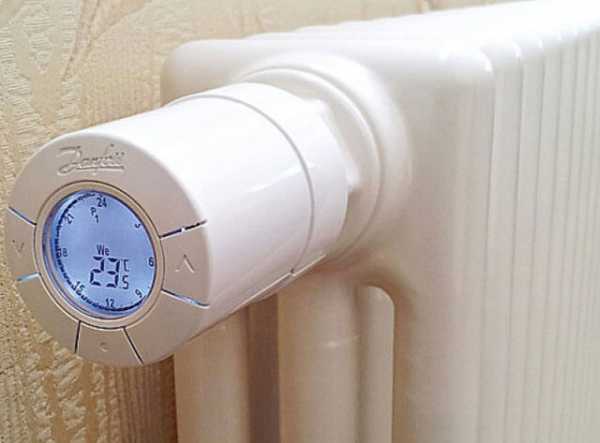

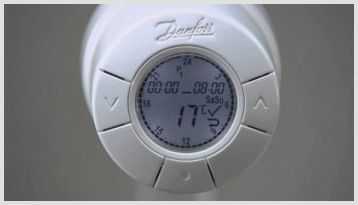

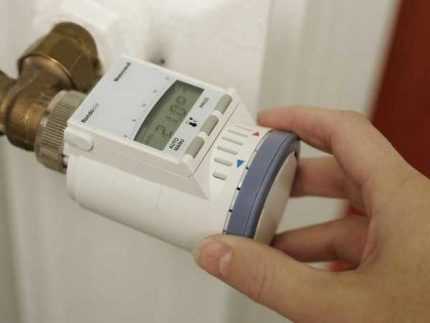

Чем отличаются электронные термоголовки?
Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.
У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.
Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.
Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

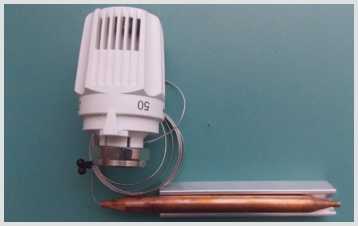

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°
Если на радиатор установлен , термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.
Правила установки термоголовки
Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.
Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.
Рекомендации по подключению
Каждый производитель дает рекомендации по поводу подключения термоголовки.
Несмотря на это, существуют и общие условия монтажа:
- Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
- Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
- Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
- Если устройство практически изолировано, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
- Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.
Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого в контуре нужно перекрыть, затем слить.
Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

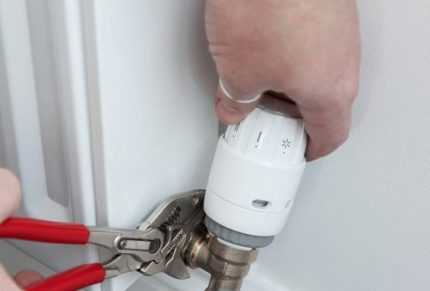

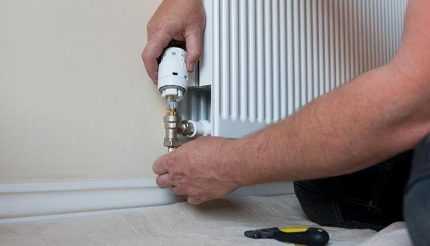

Последовательность монтажа прибора
Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.
Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.
Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ
Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.
Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.
Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.
Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.
Особенности выполнения настройки
Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.
В определенной точке устанавливают термометр и приступают к выполнению настройки:
- Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
- Ждут пока температура повысится на 5-6° по сравнению с исходной.
- Поворачивают головку до упора вправо.
- Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.
Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.
В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса
Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.
По каким критериям выбирать термоголовку?
Терморегулирующие приспособления выпускают многие производители.
Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:
- Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
- Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
- Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
- Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
- Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
- Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
- Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.

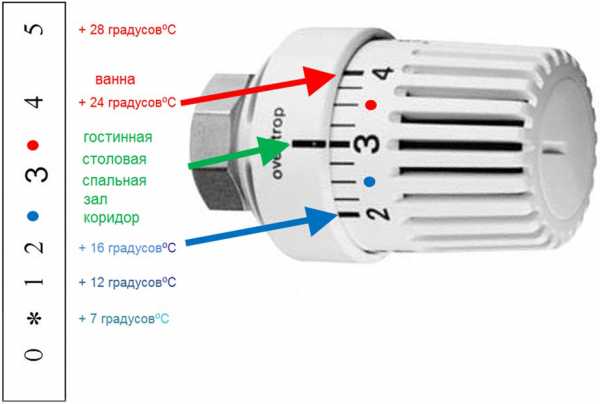

- Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
- Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
- Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.
Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.
Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона
Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на . Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.
Краткий обзор популярных брендов
Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.
Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.
Место #1 – компания Danfoss

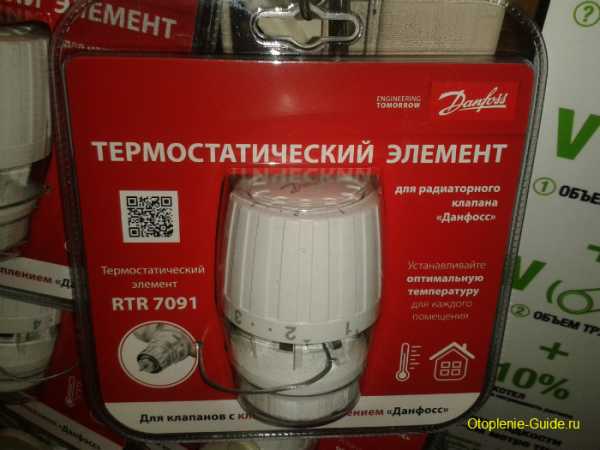

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.
Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого
Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.
Тест существующих видов термоголовок бренда в следующем видеоролике:
Место #2 – бренд Oventrop

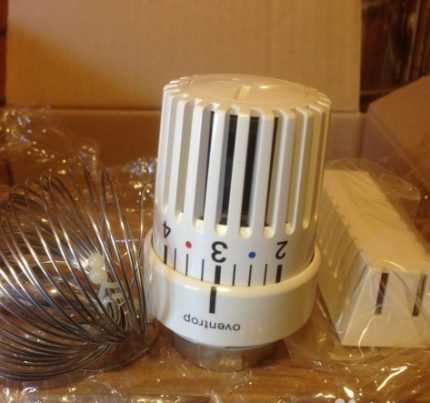

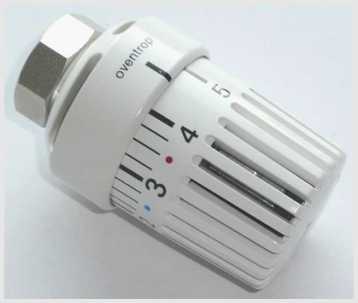

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.
Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.
Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой
Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.
Место #3 – компания Thermo

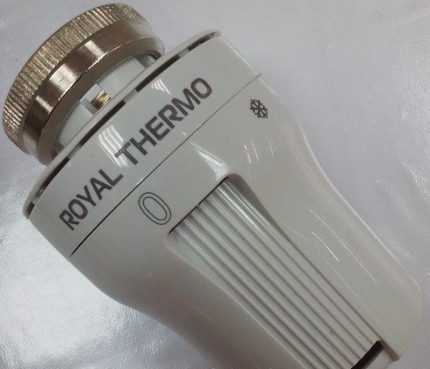

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.
Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.
Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком
Место #4 – производитель Caleffi
Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.
При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту
При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.
Место #5 – компания Salus
Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.
Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.
Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»
Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.
Выводы и полезное видео по теме
Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:
Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:
Термостатический клапан и головка в действии:
Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.
Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.
А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.
Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев – наши эксперты и компетентные пользователи постараются максимально доступно осветить сложные моменты.
sovet-ingenera.com
Как работает термоголовка на радиаторе отопления.Установка
В статье подробно рассказано как работает термоголовка на радиаторе отопления, принцип работы и установка термоголовки на радиатор отопления. Перед началом работ, внимательно ознакомьтесь с имеющимися инструкциями. Статья содержит полную информацию для выполнения работы от начала и до конца. Выбирайте только проверенных производителей, не экономьте на приборах, качество того стоит!
Термостатическая головка принцип работы
- В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.
Термостатическая головка принцип работыОбратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.
- При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
- Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
- Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.
Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.
Читайте также:
Установка термоголовки на радиатор отопления
Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.
Что понадобиться:
- Термоголовка
- Плашка для нарезания резьбы
- Фумлента
- Два разводных ключа
- Контргайки
Подготовительные работы
Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.
Выбор места установки термоголовки
Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

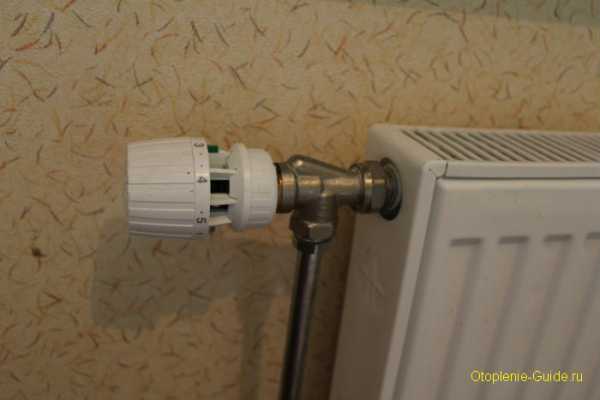

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.
Выполнение резьбы на трубах
Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

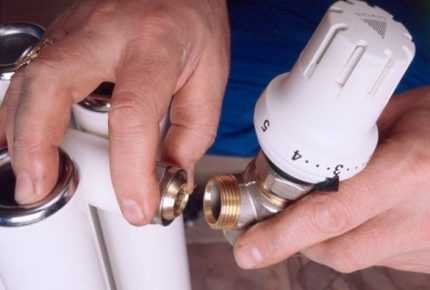

Монтаж головки
К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.
Виды термоголовок
Все выпускаемые термоголовки можно условно разделить на два вида:
• механический, регулировка которого осуществляется вручную;
• электронный, контролирующий процесс регулировки в автоматическом режиме.
Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.
В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.
Настройка термоголовки
После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.
В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.
Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.
Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.
Особая благодарность авторам статей с сайтов: homemyhome.ru, vseinstrumenti.ru,o-trubah.ru,nastroike.com
‘; blockSettingArray[2][“setting_type”] = 1; blockSettingArray[2][“element”] = “h2”; blockSettingArray[2][“elementPosition”] = 0; blockSettingArray[2][“elementPlace”] = 1; var jsInputerLaunch = 15;
термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль
Содержание:
Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.
В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.
Принцип работы термоклапана
Регулировать температуру можно с помощью термоголовки для радиатора отопления.Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.
Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.
Варианты регулировки радиатора отопления термоголовкой
Регулировка может быть двух видов: количественной и качественной.
Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.
Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.
Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.
Правила выбора термостатической головки
Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.
Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.
К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:
- С установленным внутри термоэлементом.
- Программируемые.
- С внешним датчиком температуры.
- Антивандальные.
- С внешним регулятором.
Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.
Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.
Выносной датчик температуры
Использование выносного датчика необходимо еще в нескольких случаях:
- Радиаторы отопления с терморегулятором закрыты плотными шторами.
- В непосредственной близости расположен дополнительный источник тепловой энергии.
- Батарея располагается под большим подоконником.
Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.

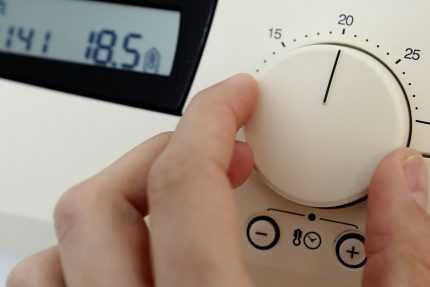

Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.
Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.
Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.
Правила установки регулировочного крана
Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.
Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.
Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.
Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.
Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:
- На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
- Для фиксации термоголовки нужно слегка нажать на устройство.
- О правильном положении и установке на место подскажет глухой щелчок.
Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.
Работа протекает в следующем порядке:
- С помощью дюбелей к стене крепят пластину.
- На пластине закрепляют корпус устройства.
- Посредством хомутов на стене фиксируют капиллярную трубку.
- Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
- Закручивают фиксирующий болт с помощью шестигранного ключа.
С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.
Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.
teplospec.com
Термоголовка для радиатора отопления | Гид по отоплению
А А А

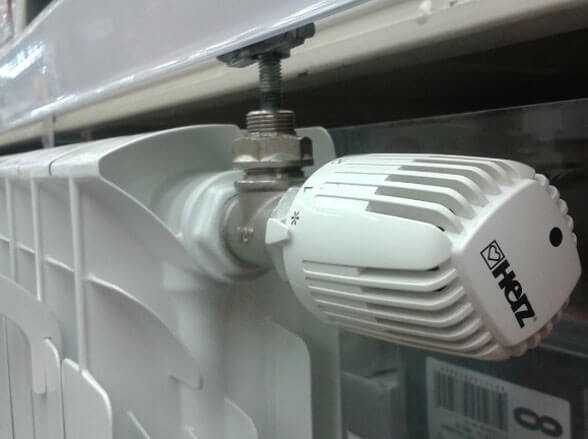

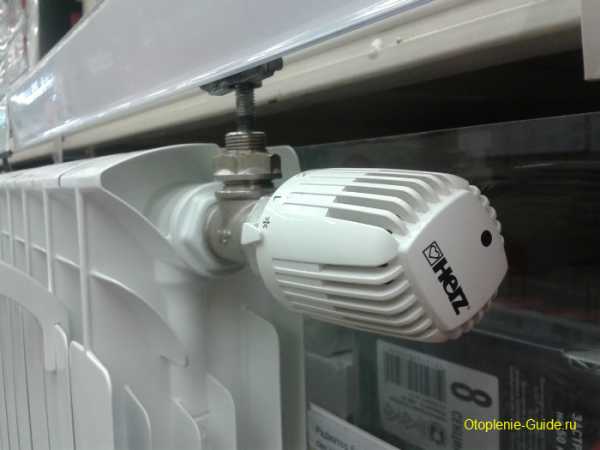

Термостат Herz.
Термоголовка для радиатора отопления – устройство, позволяющие с высокой точностью (±1°С) поддерживать необходимую температуру в помещении.
Использование терморегулирующей арматуры позволяет более экономично использовать тепловую энергию. В зависимости от настроек и температуры окружающего воздуха, термостатическая головка увеличивает или уменьшает поступление теплоносителя в отдельно взятый радиатор. В результате этого, создаются не только комфортные условия в помещении, но и благодаря тому, что комната не перегревается, происходит экономия тепловой энергии (в зависимости от модели экономия может составлять 10-20%).
Устройство термоголовки
Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

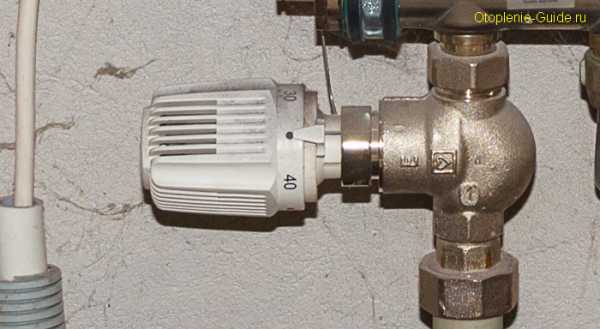

Термостатическая арматура на распределительном коллекторе теплого пола.
Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.
Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).
Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.
В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.
Устройство термостатической головки. Модель Danfoss RTD-N.
Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.
Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.
Принцип работы термоголовки
Температура воздуха рядом с термоголовкой влияет на состояние вещества в сильфонной емкости. Увеличиваясь или уменьшаясь в объеме, вещество воздействует на положение штока, тем самым регулируя объем поступающего в радиатор теплоносителя.
Терморегулятор Danfoss на панельном радиаторе.
Если температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит обратный процесс: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.
Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.
Valtec VT.5000.0. Жидкостная, наполнитель сильфона – толуол.
Примечание! Одной из наиболее распространенных проблем терморегуляторов является прикипание подвижных элементов при их длительном бездействии (либо если настройки были зафиксированы в течении продолжительного периода времени). Особенно это касается терморегулирующей арматуры с силой давления на шток до 2 кг. Для решения этой проблемы следует устанавливать устройства с силой давления от 4 кг. Помимо этого, после окончания отопительного сезона рекомендуется снимать термоголовки с клапанов, что позволит продлить срок их службы.Для правильного функционирования термоголовки, периодически ее необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.
Термостатический элемент RTR 7091 для радиаторного клапана «Данфосс».
Установка термоголовки на радиатор
Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:
Правильная установка термоголовки.
- Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;
- Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т.д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения. Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;
Термостатическая головка Danfoss на стальном панельном радиаторе.
Совет! Если все же терморегулирующая арматура закрыта каким-либо предметом интерьера, то рекомендуется использовать термоголовку с выносным датчиком. Датчик крепится на стену, в месте, где на него не оказывается тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д. Датчик соединяется с головкой при помощи капиллярной трубки длиной 2-3 м (максимум 8 м).
- Если термостатическая головка находится в практически закрытом положении, то для правильной циркуляции теплоносителя по отопительной системе, рекомендуется поставить перепускной клапан, либо байпасную линию между подачей и обраткой;
- Корпус термостатического клапана не должен испытывать какие-либо давления от подсоединенного трубопровода.
Видео
Похожие записи:
otoplenie-guide.ru
Как подобрать термостатические головки к радиаторам? |
В настоящее время монтаж радиаторов водяных с клапанами и головками термостатов — это стандартное решение. Они позволяют сократить расход топлива на отопления в среднем на 20%, и тем самым уменьшить размер счетов за отопление дома или квартиры. Приобрести все необходимые компоненты для отопления вы можете на сайте интернет магазина Аnir Тrade, на прилавках которого вы найдете только качественную FAR арматуру для отопления. Более подробную информацию вы можете узнать по телефону +7(499)398-05-34, а мы в этой статье познакомим вас ближе с таким полезный элемент отопительной системы как — термостатические головки, расскажем вам как они работают, для чего нужны и как их выбрать.
ДЛЯ ЧЕГО СЛУЖИТ ГОЛОВКА ТЕРМОСТАТИЧЕСКАЯ?
Термостатические головки, которые называются также регуляторами подачи тепла, это оснащение радиатора которое крепится на клапане вентилем. Позволяет управлять температурой в помещении и поддерживать ее на нужном уровне.
Головки позволяют управлять температурой в каждом помещении индивидуально. Устанавливаются на радиаторы с боковым и нижнем питанием. Нужная температура в комнате достигается путем установки соответствующего положении на ручке головки. Установленная на клапане головка реагирует на снижение или повышение температуры окружающей среды, вызванной, например, большим поступлением солнечных лучей или наоборот. Термостатическая головка в зависимости от текущих условий увеличивает или уменьшает подачу горячей воды в радиатор, управляя той же силой, с которой они работают.
ТИПЫ ТЕРМОСТАТИЧЕСКИХ ГОЛОВОК
Термостатическая головка может быть с датчиком на жидкости, газу или воске. Наиболее часто встречаются головки оснащены датчиками, заполненный жидкостью и газом. Увеличение или уменьшение их объема под воздействием температуры окружающей среды вызывает увеличение или уменьшение ступени нагрева помещения через радиатор. Головки с датчиком где применена жидкостная хроматография являются одними из самых популярных.
Продукты с газовым датчиком, состоящие из смеси конденсаторных газов отличает быстрая реакция на изменения температуры, что влияет, в частности, на более точную регулировку. Термостатическая головка может управляться вручную или электронно, с помощью таймера. Головки электронные позволяют установить параметры работы в системе самообслуживания на недели. В этом случае таймер управляет работой клапан термостата в зависимости от настроек.
Обратите внимание! Такие устройства часто имеют дополнительные функции, например, „открытого окна”, при установке которого устройство автоматически закрывает поток воды в радиаторе, как только обнаружит, поток холодного воздуха в помещении.
ПРАВИЛЬНЫЙ ВЫБОР
В продаже помимо самих головок можно найти наборы, в состав которых входят, соответствующие термостатические клапаны или запорные. Выбрав соответствующий комплект термостатический следует обратить внимание среди прочего на способ подключения радиатора. На выбор у нас есть комплекты для радиаторов с боковым подключением и обогревателей с питанием снизу-тип V).
В продаже можно найти также термостатические головки, предназначенные для радиаторов декоративных – например, изготовленные из никеля, окрашенной порошковым покрытием. Выбрав соответствующую головку для радиатора который оснащенный клапаном необходимо проверить размеры резьбы на клапане. Он должен быть таким, как внутренняя резьба головки, чтобы ее можно было с легкостью закрепить на клапане. Обратите также внимание на тип соединения обоих элементов.
Читайте также:
navro.org
Термоголовка | Thermostatic head | головка термостатическая
Термоголовка “К” со встроенным жидкостным датчиком и фиксаторами ограничения температуры, диапазон положений 1-5, защита термоголовки от замерзания, маховик белого цвета. Предназначена для установки на всех термостатических клапанах HEIMEIER и радиаторах со встроенными клапанами с термостатической вставкой, имеющей резьбу M30x1.5.
Подробнее…
Термоголовки “DX” – со встроенным датчиком предназначена для установки на всех термостатических клапанах Heimeier и радиаторах со встроенными клапанами с термостатической вставкой, имеющей резьбу M30x1.5. Модель с уменьшенной длиной и диаметром. Имеется широкий цветовой диапозон.
Подробнее…
Термостатические головки S используются для контроля температуры воздуха в помещениях. Предназначена для установки на всех термостатических клапанах IMI Heimeier и радиаторах со встроенными клапанами с термостатической вставкой, имеющей резьбу M30x1.5. Модель с уменьшенной длиной и диаметром. Белый (RAL 9016) колпачок с нанесенной шкалой.
Подробнее…
Термоcтатические головки
– приборы цилиндрической формы, внутри которых расположено рабочее вещество, реагирующее на изменения температуры воздуха. При изменении температуры происходит изменение объема рабочего вещества, в результате чего происходит перекрытие клапана. Обычно, термоcтатические головки регулируют температуру в диапазоне от -6 до +30 градусов.
Термоголовки могут иметь различные рабочие вещества (жидкость, газ и т.д.). Ассортимент жидкостных термостатических головок Heimeier очень большой. Их главным преимуществом является повышенный уровень точности, бесшумная работа, простота и удобство применения.
Газоконденсатные термоголовки более чувствительны к перепаду температуры и быстрее реагируют на ее изменения в помещении.
Большая часть моделей термоголовок оснащена встроенными или выносными датчиками, которые соответственно расположены в корпусе термостатической головки или снаружи (соединение с датчиком производится с помощью тонкой металлической трубки).
Следует помнить, что монтаж термоголовок со встроенным датчиком не так прост. Чтобы термостатическаяголовка данного типа работала с максимальной эффективностью, необходимо чтобы были выполнены следующие условия: глубина радиатора не менее 16 см., ширина подоконника не более 22 см. и расстояние от подоконника до радиатора не больше 10 см.
В тех случаях, когда данные требования невозможно выполнить, рекомендуется использовать термоголовки с выносным датчиком, который может быть расположен на удалении от 2 до 8 метров от термоголовки.
Термоголовки
дают возможность экономить до 25% расходов на отопление. Их основные места установки – это квартиры, частные дома и офисы.
Регулировка скорости теплоносителя в отопительном приборе (радиаторе) производится при помощи термостатического клапана, а термоcтатическая головка, установленная на этот клапан, позволяет устанавливать необходимую температуру.
Установить термостатический клапан можно несколькими способами:
– Непосредственно в отопительном приборе (радиаторе). В основном монтируется в стальных радиаторах, имеющих нижнее подключение непосредственно на заводе при сборке отопительного прибора. На нем устанавливается ручка, закрывающая и открывающая клапан. Термоcтатическая головка в комплект не входит.
– Установка клапана на трубу, непосредственно перед входом в радиатор. Термостатический клапан устанавливают на подающую трубу. Термоголовка в комплект не входит.
– Установка клапана к радиатору с нижним подключением. Производится при помощи специального узла, который называется «мультифлекс», имеющего в своем составе термостатический клапан. Термоголовка в комплект не входит.
Кроме того, термостатический клапан можно установить в любом месте трубопровода, где необходимо регулировать объем циркуляции теплоносителя. Благодаря этому клапаны широко применяются в системе теплого пола, так как рабочая температура данной системы не выше 40 градусов, а температура теплоносителя может достигать 80 градусов.
Термоcтатическая головка может быть двух видов
– для системы отопления и для систем теплого пола. Единственное отличие – различный диапазон регулируемых температур. Термоcтатическая головка для отопления имеет диапазон регулируемых температур 60-80 градусов. Термоголовка для теплого пола обладает гораздо меньшим диапазоном 30-40 градусов.
Для правильной работы, термостатическая головка должна быть установлена так, чтобы ее центральная ось (воображаемая) всегда располагалась в горизонтальном положении. Устанавливать термоголовку вертикально нельзя. Для корректного размещения термоголовки, необходимо правильно установить термостатический клапан.
Термоголовка отличается от регулировочного вентиля тем, что вентиль обеспечивает корректное регулирование температуры, только при постоянной скорости движения теплоносителя в отопительной системе. При уменьшении скорости циркуляции теплоносителя, радиатор будет охлаждаться больше чем это надо. В отличие от вентиля, головка обладает встроенным регулятором, который в зависимости от скорости потока увеличивает или уменьшает пропускную способность клапана до тех пор, пока температура не достигнет необходимого уровня.
heimeier-rus.ru
Виды термоголовок для регулировки теплого пола, их конструкция и варианты установки
Содержание страницы
Чтобы в теплом помещении регулярно удерживалась оптимальная температура, в схему теплоснабжения включают термические. Такой элемент создает роль непрерывного мониторинга температуры носителя тепла в системе и изменяет его поток.
Термоголовка считается частью практичного узла в паре с термоклапаном. Термоклапан управляется терморегулятором, который реагирует на изменения температуры носителя тепла или температуры окружающего воздуха. В схеме подсоединения он как правило выполняет отсекающую или смешивающую функцию.
Термоголовка
Термические ценны для пола с подогревом, так же как и при подсоединении к нагревательным котлам температура воды на подаче будет очень высокой для пола.
Приспособление и рабочий принцип термические
Конструктивно термоголовка собой представляет термодинамический механизм, в котором применяется способность веществ увеличиваться при нагреве. В ее корпусе расположена емкость с реагирующим на нагрев веществом, под емкостью поставлен толкатель штока клапана. Рабочий принцип термические такой:
- В корпусе терморегулятора расположена емкость (сильфон), заполненная жидким или твёрдым веществом. Стенки сильфона волнистые, благодаря этому он может растягиваться.
- При нагреве вещество в середине сильфона становится шире, и он тянется, давя на шток клапана. Система сбалансирована с помощью пружины.
- При остывании сильфон идет назад в прежнее состояние и перестает давить на шток.
Схема устройства внутри
Термические как правило продаются отдельно, но в большинстве случаев они комплектуются с вентилем.
Главное! Лучше всего покупать готовые комплекты, так как не все краны и головки подойдут по шагу резьбы и по посадочному месту.
В зависимости от типа вентиля, такие комплекты могут именоваться угловыми, прямыми термоголовками. Подбор подходящего типа всецело во власти от формы системы.
По типу наполняющего сильфон вещества термостатические головки бывают жидкостные, парафиновые и газовые.
Термостатическая головка с внешним датчиком
Жидкостные устройства инерционные, они срабатывают не очень быстро, как газовые, так как просят большего времени на нагрев и остывание. Однако они более точные. Газовые устройства работают с высокой амплитудой неточности, они более восприимчивы к внешним температурным помехам (сквознякам). На термостатические головки нередко наносятся мнемосхемы, обозначающие температурные зоны. Калиброванная шкала для подобных устройств неэффективна из-за огрехов.
По методу управления термические бывают ручные (механичные) и электронные. Механичные термостатические головки оснащены поворотной ручкой с радиальной шкалой. Значение одного деления шкалы – 2-5 градусов (все зависит от модели). Управление выполняется поворотом ручки головки и выставлением ее на необходимое дробление. При этом возрастает расстояние между деталями механизма передачи давления от сильфона на шток.
Электронная термоголовка
В электронных устройствах управление температурными параметрами выполняется с помощью монитора, а влияние на шток может выполняться электрическим приводом. Данные устройства дороже, однако они разрешают очень точно ставить режим температур или программировать суточные изменения.
По методу контакта терморегулятора с поверхностью трубы термические бывают накладными и с погружным или воздушным датчиком. Контактный термостатический клапан нагревается в точке установки. По конструкции термические с выносным температурным датчиком аналолгичные, как и накладные, вышеописанные, только сильфон терморегулятора объединен капиллярной трубкой с внешним выносным герметично запаянным баллончиком. Он заполнен тем же газом, что и сильфон. Расширение сильфона происходит при нагреве на расстоянии удалённого баллончика. В системе полов с подогревом используют именно подобные изделия.
Управление режимом обогревания пола
Термические являются дешевым и превосходным решением для контроля над температурой носителя тепла в контуре пола. Из котла выходит тепловой носитель с стабильной температурой 70-90 градусов. Получить хорошую температуру пола с помощью термостатических головок можно этими методами:
- Воплощать в жизнь периодическую непродолжительную подачу горячего носителя тепла в контур пола. Тепловой носитель заполняет контур, и подача заканчивается до той поры, пока он не остынет до поставленного предела.
- Установить систему, в которой подача носителя тепла будет постоянной, однако с подмешиванием к подаче охладившейся воды из обратки.
Система с непродолжительной подачей устанавливается в помещениях с маленькой площадью. В большинстве случаев это ванные или напольные участки, покрытие керамикой. В систему на подаче подсоединяется двухходовой клапан, оснащенный термоголовкой и выносным датчиком пола. После наполнения контура пол нагревается, датчик срабатывает, и клапан запирает поток носителя тепла. После того как остынет стяжки происходит очередное открытие клапана и заполнение системы горячей водой. Данная схема считается экономной альтернативой смесительному блоку во время монтажа коротких подогревательных систем. Этим методом намного лучше подключаться к обратке отопления при помощи радиаторов, так как поступление в контур пола фактически горячей воды не приветствуется из-за риска порчи всей конструкции.
У профессионалов есть сомнение к способу порционной подпитки контура горячей водой. Логика работы схемы обычная, но в действительности не все так просто. Главный довод – неодинаковый прогрев трубы. При входе температура будет 800, а на выходе, где сработал датчик, – 300. Ясно, что подобный пол не будет одинаково разогреваться. Благодаря этому здесь нужна специализированная система укладки труб, чтобы участки, находящиеся ближе к входу, укладывались рядом с трубами со стороны подачи. Это еще одно доказательство, что данная схема не годится для помещений большого размера.
Клапаны с термоголовкой серии RTL, не имеющие выносного датчика, собственно разработаны для пола с подогревом. Они монтируются на обратную трубу и поддерживают стабильную температуру носителя тепла, это не зависит от температуры пола. В них есть способность регулировать верхний порог температуры (как правило не выше 400). Во время установки подобных моделей следует придерживаться общих монтажных правил. Головку РТЛ будет лучше ставить в горизонтальное положение. При этом нельзя ставить верхний порог температуры меньше, чем температура окружающего воздуха в помещении. Данная система делает точечные «впрыскивания», благодаря чему сберегается определенное постоянство движения носителя тепла, и нет перегрева контура.
Схема подключение с трехходовым клапаном
При втором способе следует установить в систему на подаче трехходовой клапан с термоголовкой и датчиком пола. От обратной трубы через тройник выполняется подводка к третьему выходу клапана.
Главное! При этом нужно согласно правилам присоединить клапан, чтобы выход на подачу всегда оставался открытым.
Термоголовка ставится на клапан через специализированную запирающую буксу. При нагреве датчика шток клапана смещается, при этом в середине корпуса открывается просвет для подмешивания охладившейся воды из обратки и сужается просвет подачи. Так в систему будет регулярно поступать тепловой носитель заданной температуры. Благодаря тому, что водный поток будет непрерывным, пол будет разогреваться до комфортабельных 28 градусов. При этом можно не бояться, что от очень высокой температуры носителя тепла испортятся трубы или потрескаться стяжка. Без такой схемы вряд ли можно обойтись, если пол с подогревом подключен к одному водопроводному крану с контуром радиаторов, питающимся от котла.
Более того, схема с подмешиванием холодной воды подойдет для обогрева помещений большого размера и будет поддерживать стабильную температуру.
Видео по процессу установки электронной термические RTL от контура радиаторов на балконе:
Термические разрешают установить дешевые и маленькие системы полов с подогревом, при этом можно обойтись без дорогостоящий коллекторной группы.
Сервопривод для отопления
offthevylc.ru
