Устройство и сервис стального газового котла АОГВ-23

__________________________________________________________________________

Устройство и сервис стального газового котла АОГВ-23


Газовые котлы стальные отопительные типа АОГВ-23,2 Газовик предназначены для отопления квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котлы работают на природном газе ГОСТ 5542-96 и поставляются в собранном виде с газогорелочным устройством.

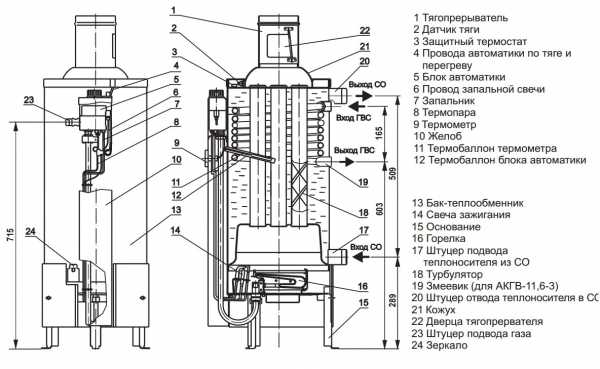

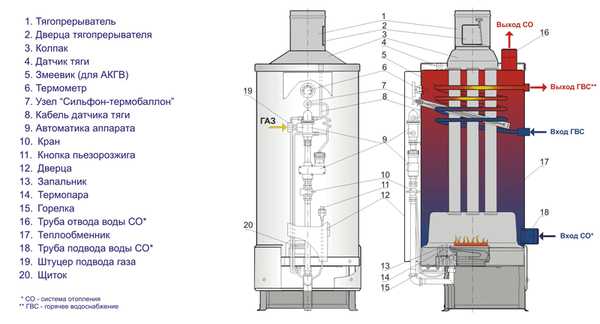

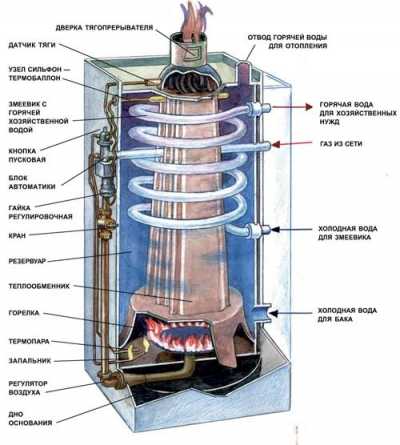

Газовый стальной котел АОГВ-23,2 представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.

В верхней части прибора находится газоотводящий патрубок для удаления продуктов сгорания из топки. На задней поверхности аппарата расположены резьбовые патрубки, предназначенные для подключения аппарата к системе отопления.

Регулирование и поддержание заданной температуры обеспечивается терморегулятором, модулирующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.

После подключения агрегата к системе газоснабжения и заполнения теплоносителем отопительной системы, работники специализированного сервисного центра или местного управления газового хозяйства должны отрегулировать и проверить на срабатывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе и до него.

Перед розжигом газовой горелки проверить наличие тяги. При отсутствии тяги зажигать газогорелочное устройство запрещается.

Технические характеристики стального газового котла АОГВ-23,2

Номинальная тепловая мощность, кВт – 23,2

Коэффициент полезного действия, %, не менее – 87

Средний расход газа, м3/час – 1,2

Температура продуктов сгорания, не менее, С – 110

Наружный диаметр газоотводящего патрубка, мм – 140

Диапазон разрежения, при котором обеспечивается устойчивая работа аппарата, Па – 3-29

Номинальное давление газа, Па – 1274

Диаметр присоединительных патрубков – 2 “

Расстояние между центрами присоединительных патрубков, мм – 712

Диаметр подключения газа – ¾ “

Рабочее давление воды, МПа, не более – 0,15

Максимальная температура воды на выходе из аппарата, С – 90

Габаритные размеры, мм – высота х ширина х глубина – 928х451х566

Масса, не более – 67

Порядок работы котла АОГВ-23,2

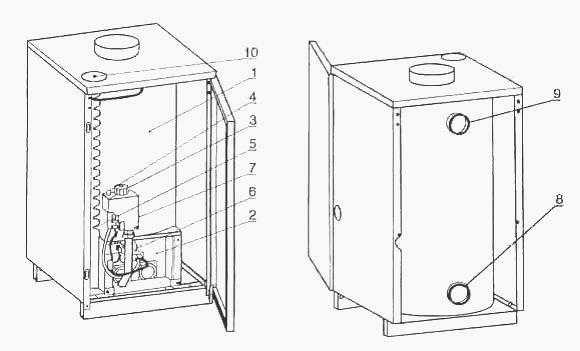

Рис.1. Котел АОГВ-23,2 на основе «630 eurosit» и инжекционной горелки

1. Котел, 2. Газогорелочное устройство, 3. Кнопка включения/выключения, 4. Пьезорозжиг, 5. Трубка терморегулятора, 6. Смотровое окно, 7. Штуцер подключения газа, 8. Вход отопительной воды, 9. Выход отопительной воды, 10. Указатель температуры.

– Открыть газовый клапан на подводящем газопроводе.

– Начальное положение круглой рукоятки управления 3 (рис. 1) в позиции «выключено». Повернуть рукоятку управления 3 против часовой стрелки в позицию розжига.

– Нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд, нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной горелке.

– После розжига запальной горелки рукоятку управления необходимо удерживать нажатой 60 секунд, затем плавно отпустить.

– Если пламя погаснет – повторить розжиг не ранее, чем через 1 минуту (или после самопроизвольного щелчка внутри автоматики) увеличивая время нажатия рукоятки управления 3.

– Для включения основной газовой горелки котла АОГВ-23,2 повернуть рукоятку управления 3 против часовой стрелки до позиции 1-7. Максимальная температура 80 С теплоносителя соответствует цифре 7 на рукоятке управления.

– Для отключения основной газовой горелки повернуть рукоятку управления 3 по часовой стрелке до позиции розжига. При этом на пилотной горелке будет удерживаться пламя.

– Для полного отключения подачи газа на пилотную горелку повернуть рукоятку управления по часовой стрелке в позицию «выключено».

Монтаж и техническое обслуживание стального газового котла АОГВ-23,2

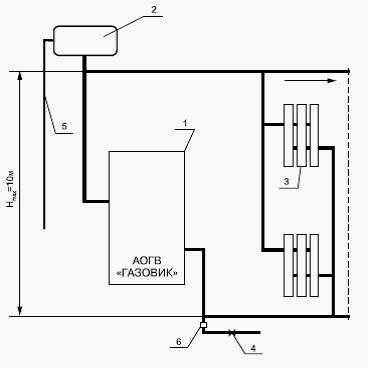

Рис 2. Схема монтажа системы отопления

1. Аппарат, 2. Расширительный бачок, 3. Радиатор отопления, 4. Кран для слива и заполнения отопительной системы, 5. Сигнальная труба, 6. Сбросной предохранительный клапан.

Рекомендации по монтажу и техобслуживанию котла АОГВ-23:

Объем помещения, в котором устанавливается котел, должен быть не менее 8 м3.

Расстояние между облицовкой агрегата и стенами должно быть не менее:

– 150 мм сзади;
– 100 мм справа и слева;
– 1000 мм спереди.

В помещении, в котором устанавливается аппарат, необходимо предусмотреть естественную вентиляцию.

При монтаже котла АОГВ-23,2 к отопительной сети необходимо на пол уложить лист негорючего теплоизолирующего материала, сверху – лист железа, на него установить агрегат.

Соединения прибора с системой отопления и газовой магистралью должны быть резьбовыми, позволяющими в случае необходимости отсоединять аппарат.

Если котел устанавливается взамен старого, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка.

При невыполнении данных требований продукты отложений (ржавчина, осадок) переносятся в прибор, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу.

В данном случае претензии относительно температурных показателей теплоносителя при работе аппарата заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости теплоносителя – количество радиаторов, труб) от установленных стандартами, температура теплоносителя может не достигать 80 С, что не означает брак аппарата.

Средние расчетные показатели количества теплоносителя в системе отопления: Количество радиаторов и объем теплоносителя определяется проектом на систему отопления.

При монтаже котла АОГВ-23 обязательно установите сбросной предохранительный клапан на 1,5-1,7 кгс/см2 на расстоянии не более 150 мм от места присоединения вентиля для заполнения системы отопления.

Расширительный бачок устанавливается в верхней точке главного стояка, желательно в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной трубе (рис. 2).

Горизонтальные участки трубопроводов системы отопления необходимо выполнять с уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к аппарату.

Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.

Трубопроводы, отопительные радиаторы и места их соединений должны быть герметичными, подтеки воды не допускаются.

Не сливайте воду из котла АОГВ-23 и системы отопления в неотопительный период, т. к. это приводит к ускоренному корродированию и преждевременному выходу агрегата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.

Для исключения засорения (загрязнения) аппарата и отопительной системы на обратном трубопроводе перед аппаратом рекомендуется установить шлакоотделитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.

Наблюдение за работой прибора возлагается на владельца, который обязан содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.

Ежегодный профилактический осмотр, обслуживание и ремонт котла должны производить только квалифицированные работники местного управления газового хозяйства или организация, обслуживающая бытовые газовые приборы.

Запрещается эксплуатация при заполнении отопительной системы этиленсодержащей жидкостью. Жесткость воды для заполнения системы отопления и горячего водоснабжения не должна превышать 5 ммоль экв/л.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Устройство и техобслуживание стального газового котла АОГВ-23

___________________________________________________________________________

Газовые котлы стальные отопительные типа АОГВ-23,2 Газовик предназначены для отопления квартир, жилых домов, коттеджей, зданий административно-бытового назначения, оборудованных системой водяного отопления с естественной или принудительной циркуляцией.

Котлы работают на природном газе ГОСТ 5542-96 и поставляются в собранном виде с газогорелочным устройством.

Газовый стальной котел АОГВ-23,2 представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру. В нижней части котла, в проеме топочной камеры, установлено газогорелочное устройство с органами управления.

В верхней части прибора находится газоотводящий патрубок для удаления продуктов сгорания из топки. На задней поверхности аппарата расположены резьбовые патрубки, предназначенные для подключения аппарата к системе отопления.

Регулирование и поддержание заданной температуры обеспечивается терморегулятором, модулирующим пламя основной горелки, снабженным ручкой с делениями, которая установлена на передней панели горелки.

После подключения агрегата к системе газоснабжения и заполнения теплоносителем отопительной системы, работники специализированного сервисного центра или местного управления газового хозяйства должны отрегулировать и проверить на срабатывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе и до него.

Перед розжигом газовой горелки проверить наличие тяги. При отсутствии тяги зажигать газогорелочное устройство запрещается.

Технические характеристики стального газового котла АОГВ-23,2

Номинальная тепловая мощность, кВт – 23,2

Коэффициент полезного действия, %, не менее – 87

Средний расход газа, м3/час – 1,2

Температура продуктов сгорания, не менее, С – 110

Наружный диаметр газоотводящего патрубка, мм – 140

Диапазон разрежения, при котором обеспечивается устойчивая работа аппарата, Па – 3-29

Номинальное давление газа, Па – 1274

Диаметр присоединительных патрубков – 2 “

Расстояние между центрами присоединительных патрубков, мм – 712

Диаметр подключения газа – ¾ “

Рабочее давление воды, МПа, не более – 0,15

Максимальная температура воды на выходе из аппарата, С – 90

Габаритные размеры, мм – высота х ширина х глубина – 928х451х566

Масса, не более – 67

Порядок работы котла АОГВ-23,2



Рис.1. Котел АОГВ-23,2 на основе «630 eurosit» и инжекционной горелки

1. Котел, 2. Газогорелочное устройство, 3. Кнопка включения/выключения, 4. Пьезорозжиг, 5. Трубка терморегулятора, 6. Смотровое окно, 7. Штуцер подключения газа, 8. Вход отопительной воды, 9. Выход отопительной воды, 10. Указатель температуры.

– Открыть газовый клапан на подводящем газопроводе.

– Начальное положение круглой рукоятки управления 3 (рис. 1) в позиции «выключено». Повернуть рукоятку управления 3 против часовой стрелки в позицию розжига.

– Нажать рукоятку управления до упора и, не отпуская ее в течение 10-60 секунд, нажать кнопку пьезовоспламенителя 4 до появления пламени на пилотной горелке.

– После розжига запальной горелки рукоятку управления необходимо удерживать нажатой 60 секунд, затем плавно отпустить.

– Если пламя погаснет – повторить розжиг не ранее, чем через 1 минуту (или после самопроизвольного щелчка внутри автоматики) увеличивая время нажатия рукоятки управления 3.

– Для включения основной газовой горелки котла АОГВ-23,2 повернуть рукоятку управления 3 против часовой стрелки до позиции 1-7. Максимальная температура 80 С теплоносителя соответствует цифре 7 на рукоятке управления.

– Для отключения основной газовой горелки повернуть рукоятку управления 3 по часовой стрелке до позиции розжига. При этом на пилотной горелке будет удерживаться пламя.

– Для полного отключения подачи газа на пилотную горелку повернуть рукоятку управления по часовой стрелке в позицию «выключено».

Монтаж и техническое обслуживание стального газового котла АОГВ-23,2

Рис 2. Схема монтажа системы отопления

1. Аппарат, 2. Расширительный бачок, 3. Радиатор отопления, 4. Кран для слива и заполнения отопительной системы, 5. Сигнальная труба, 6. Сбросной предохранительный клапан.

Рекомендации по монтажу и техобслуживанию котла АОГВ-23:

Объем помещения, в котором устанавливается котел, должен быть не менее 8 м3.

Расстояние между облицовкой агрегата и стенами должно быть не менее:

– 150 мм сзади;
– 100 мм справа и слева;
– 1000 мм спереди.

В помещении, в котором устанавливается аппарат, необходимо предусмотреть естественную вентиляцию.

При монтаже котла АОГВ-23,2 к отопительной сети необходимо на пол уложить лист негорючего теплоизолирующего материала, сверху – лист железа, на него установить агрегат.

Соединения прибора с системой отопления и газовой магистралью должны быть резьбовыми, позволяющими в случае необходимости отсоединять аппарат.

Если котел устанавливается взамен старого, необходимо обязательно промыть трубопроводы и радиаторы системы отопления от отложений ржавчины, накипи и осадка.

При невыполнении данных требований продукты отложений (ржавчина, осадок) переносятся в прибор, что значительно усложняет циркуляцию теплоносителя и снижает теплоотдачу.

В данном случае претензии относительно температурных показателей теплоносителя при работе аппарата заводом-изготовителем не принимаются.

При повышенных теплозатратах помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отопления в мансардах, чердаках, которые не утеплены, превышение его площади или значительном превышении емкости теплоносителя – количество радиаторов, труб) от установленных стандартами, температура теплоносителя может не достигать 80 С, что не означает брак аппарата.

Средние расчетные показатели количества теплоносителя в системе отопления: Количество радиаторов и объем теплоносителя определяется проектом на систему отопления.

При монтаже котла АОГВ-23 обязательно установите сбросной предохранительный клапан на 1,5-1,7 кгс/см2 на расстоянии не более 150 мм от места присоединения вентиля для заполнения системы отопления.

Расширительный бачок устанавливается в верхней точке главного стояка, желательно в отапливаемом помещении. Запрещается устанавливать вентиль на сигнальной трубе (рис. 2).

Горизонтальные участки трубопроводов системы отопления необходимо выполнять с уклоном не менее 10 мм на 1 м в сторону отопительных радиаторов и от них к аппарату.

Это делается с целью обеспечения свободного выхода воздуха при заполнении системы водой и исключает возникновение воздушных пробок.

Трубопроводы, отопительные радиаторы и места их соединений должны быть герметичными, подтеки воды не допускаются.

Не сливайте воду из котла АОГВ-23 и системы отопления в неотопительный период, т. к. это приводит к ускоренному корродированию и преждевременному выходу агрегата из строя. Добавляйте воду в расширительный бачок по мере ее испарения.

Для исключения засорения (загрязнения) аппарата и отопительной системы на обратном трубопроводе перед аппаратом рекомендуется установить шлакоотделитель (шлакосбросник, грязесбросник) и производить его периодическую чистку.

Наблюдение за работой прибора возлагается на владельца, который обязан содержать его в чистоте и исправном состоянии, своевременно производить проверку и чистку дымохода.

Ежегодный профилактический осмотр, обслуживание и ремонт котла должны производить только квалифицированные работники местного управления газового хозяйства или организация, обслуживающая бытовые газовые приборы.

Запрещается эксплуатация при заполнении отопительной системы этиленсодержащей жидкостью. Жесткость воды для заполнения системы отопления и горячего водоснабжения не должна превышать 5 ммоль экв/л.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Газовый котел АОГВ-23,2-1

Топливо Природный газ
Тип автоматики Орион (Россия)
Номинальная тепловая мощность автоматического горелочного устройства, КВт (ккал/ч) 23,2 (20000)
Отапливаемая площадь, м² 90…200
Давление природного газа перед блоком автоматики, Па (мм. вод. ст.)
– номинальное 1274 (130)
– минимальное 637 (65)
– максимальное 1764 (180)
Обьемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, % не более  0,05
КПД аппарата, % не менее 89
Теплоноситель Вода ГОСТ 2874-82
Параметры теплоносителя, не более:
– абсолютное давление, МПа 0,165
– максимальная температура, °C 95
– карбонатная жесткость, мг-экв/кг 0,7
– содержание взвешенных веществ отсутствует
Размер штуцера для подвода газа:
– условный проход Ду, мм 20
– резьба по ГОСТ 6357-81 G¾ – B
Параметры автоматики безопасности. Время отключения подачи газа на запальную и основную горелки, сек:
– при прекращении подачи газа или отсутствии пламени на запальной горелке, не более 60
– при отсутствии тяги в дымоходе 10…60
Разрежение в дымоходе за аппаратом, Па (мм. вод. ст.)

От 2,94 до 29,4
(от 0,3 до 3,0)

Условный проход водяных присоединительных патрубков Ду, мм

резьба по ГОСТ 6357-81

50

G2 – B

Емкость бака-теплообменника, л 35
Максимальная температура отходящих в дымоход продуктов сгорания, °C при давлении газа 180 мм вод. ст. 200
Масса аппарата, кг 55
Габаритные размеры:
– ширина, мм 403
– глубина, мм 463
– высота, мм 994

promcomplex.ru

Газовые котлы АГВ для частного дома: АОГВ 11, АОГВ 23

Самым доступным энергоресурсом с минимальным уровнем вредных выбросов в современном мире является газ. Применение АГВ для обогрева помещений – наиболее эффективный вариант в плане экономичности и безвредности. Независимость от электрообеспечения и дешевизна обслуживания позволяют водонагревательным котлам АГВ занять достойное место среди подобных аппаратов.

Особенности конструкции и характеристика оборудования

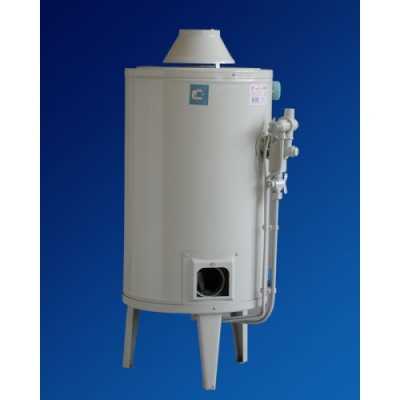

Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.

Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.

Принцип работы АГВ

Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки.

Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.





Эта система обеспечивает полный цикл работы аппарата, который включает:

  • нагрев теплоносителя – воды;
  • подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
  • отдача тепла;
  • обратный возврат воды в прибор для последующего нагревания.

Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.

ВАЖНО! Система АГВ позволяет установить насос для обеспечения принудительной циркуляции воды. Такой котел уже не будет считаться энергонезависимым, т. к. для функционирования насоса необходимо электричество.

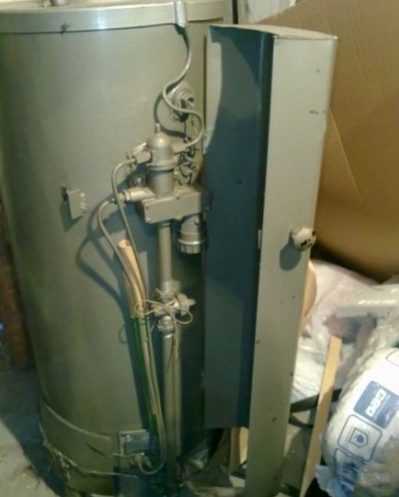

Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.

Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.

Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.

Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:

Тепловая мощность Отапливаемая площадь Емкость бака КПД Максимальная температура нагрева воды

Масса

АГВ-80 7 кВт до 60 м² 80 л 75% 90˚ 85 кг
АОГВ-23,2 23,2 кВт до 200 м² 35 л 89% 95˚ 55 кг

Достоинства и недостатки

Серьезным весомым преимуществом, выгодно отличающим газовые котлы АГВ от аналогичного оборудования, является их независимость от снабжения электроэнергией, другими словами нет необходимости в установке генератора. Другими «плюсами» использования аппаратов признаны:

  • доступная цена;
  • высокие показатели экономичности: полученный эффект от использования значительно превышает затраты на обеспечение функционирования котла;
  • надежность и безопасность эксплуатации котла;
  • простота обслуживания.

Имеющиеся преимущества не могут сгладить характерные «минусы», сказывающиеся негативно на характеристике оборудования:

  1. Это низкий коэффициент полезного действия;
  2. Оснащение ненадежной автоматикой;
  3. Значительные габариты самих аппаратов и большой диаметр труб;
  4. Необходимость строгого соблюдения уклонов труб при их монтаже.

Зная сильные и слабые стороны оборудования, можно обоснованно подойти к выбору.

Выбираем АГВ (газовый котёл) для частного дома

Особенности дома (площадь, использованные стройматериалы) и климатическая характеристика местности – одни из главных критериев удачного выбора прибора отопления и ГВС. Второй важный признак – мощность котла.

Важно! Умножение значения мощности на 10 м² площади подскажет, какую площадь способен обогреть котел. Для регионов с суровым климатом необходимо предусмотреть запас мощности в размере 25%.

Определяющим выбор критерием является и цена оборудования, а также стоимость материалов, необходимых для эксплуатации. По сравнению с импортными аналогами отечественные аппараты дешевле на ≈ 35%, стоимость обслуживания тоже втрое ниже.

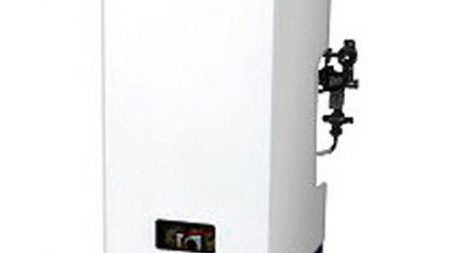

Газовый котёл АОГВ-11.6 и АОГВ — 23

Аппарат АОГВ-11,6 — это напольная модификация оборудования из ассортиментного ряда одноконтурных котлов Жуковского машзавода (ЖМЗ). Предназначена исключительно для нужд отопления. Его маркировка расшифровывается как «аппарат отопительный газовый водонагревательный». Следующая цифра в обозначении марки указывает его мощность – 11,6 кВт.

Модели АОГВ-11,6–3 («Эконом» и «Универсал») относятся к двухконтурным котлам и могут обеспечивать потребителя, кроме отопления, еще и горячей водой. С одноконтурными аппаратами эти котлы разнятся присутствием в конструкции змеевика из стали.

Отличаются между собой особенностями автоматических систем (первый из названных оснащен отечественной автоматикой, «Универсал» работает с итальянской системой).

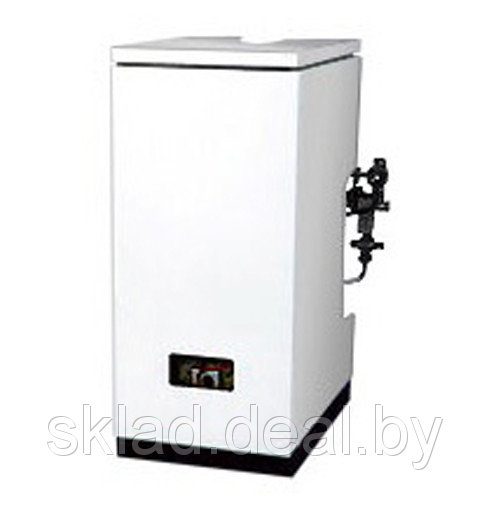

Современные газовый котёл АОГВ — 23 отличаются не только улучшенным внешним видом, но и модернизацией некоторых элементов конструкции:

  • установлены прочные итальянские термометры вместо ненадежных стеклянных приборов отечественного производства;
  • система автоматики американской компании Honeywell позволяет осуществлять контроль в системе дымоудаления, поддержания нагрева, отключения газа при поломках в системе, при отсутствии пламени горелки блокирует работу водогрейного оборудования;
  • комплектация инжекционной горелкой позволяет осуществить наиболее полное сгорание газа без остатка.

Использование новой технологии нанесения покрытия на металлическую поверхность корпуса котла обеспечило привлекательный внешний вид оборудования. Это делает АГВ (газовые котлы) хорошим выбором для частного дома или дачи.

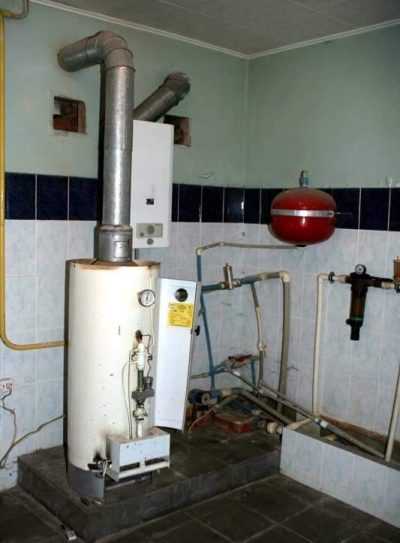

Некоторые рекомендации по монтажу АГВ-систем

Важно! Котельная может располагаться в любом месте, но не в жилом помещении. Крайне необходимо предусмотреть в топочной возможность притока и отвода воздуха.

Монтаж оборудования в соответствии с определенными техническими нормативами и требованиями безопасности может производить специализированная организация. Точное выполнения всех правил, инструкций и рекомендаций по установке котла проверяет представитель газовой инспекции.

Важно! Инспектор даст разрешение на подключение оборудования к магистрали в случае полной реализации всех требований проектной документации, обеспечения безопасности.

vdomteplo.com

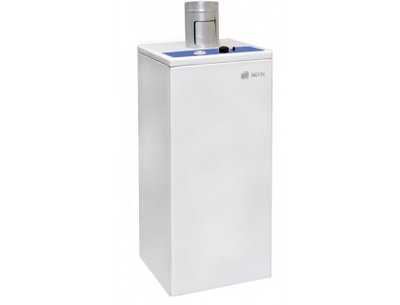

ЖМЗ АОГВ-23,2-3 Комфорт цена, характеристики, видео обзор, отзывы

  • Тип отопительного котла: газовый
  • Число контуров: одноконтурный
  • Максимальная мощность обогрева: 23.2 кВт
  • Отапливаемая площадь: 200 кв. м.
  • КПД: 88 %
  • Способ установки: напольный
  • Тип горелки: газовая
  • Камера сгорания: открытая
  • Энергонезависимый: Есть
  • Автоподжиг: Нет
Низкая цена 27430 ₽
Где купить

Здесь вы можете посмотреть видео обзор ЖМЗ АОГВ-23,2-3 Комфорт. Узнать характеристики, прочитать отзывы о ЖМЗ АОГВ-23,2-3 Комфорт.

Магазины, в которых можно купить этот товар и его аналоги

Видео обзоры

Характеристики

* Точные характеристики уточняйте у продавца.

Общие характеристики
Тип отопительного котла газовый
Число контуров одноконтурный
Максимальная мощность обогрева 23.2 кВт
Отапливаемая площадь 200 кв. м.
КПД 88 %
Способ установки напольный
Тип горелки газовая
Камера сгорания открытая
Энергонезависимый Есть
Автоподжиг Нет
Модуляция пламени Нет
Подключение теплого пола Нет
Технические характеристики
Расширительный бак Нет
Допустимое давление сжиженного газа 29 мБар
Минимальная температура горячей воды 50 °С
Номинальное давление газа на входе 17.6 мБар
Тип газового котла конвекционный
Номинальное давление природного газа (мин.) 6.4 мБар
Максимальное давление в контуре отопления 1 бар
Циркуляционный насос Нет
Максимальная температура горячей воды 90 °С
Характеристики подключения
Патрубок подключения контура отопления 2”
Диаметр дымохода 135 мм
Патрубок подключения газа 3/4”
Используемое топливо
Расход сжиженного газа 1.74 кг/ч
Расход природного газа 2.55 куб. м/час
Сжиженный газ Есть
Природный газ Есть
Управление и диагностика
Управление механическое
Манометр Нет
Индикация включения Нет
Термометр Есть
Системы защиты
Газ-контроль Есть
Воздухоотвод Есть
Габариты и вес
Глубина 480 мм
Вес 52 кг
Высота 1 050 мм
Ширина 420 мм

* Точные характеристики уточняйте у продавца.

naobzorah.ru

Краткий обзор АОГВ-23.2-3 Комфорт Н — Октябрь 2016

Подробная информация

9.7 / 10

Рейтинг

Место:
Технические характеристики
Тип отопительного котла газовый, конвекционный
Горелка газовая
Количество контуров одноконтурный
Макс. тепловая мощность 23.26 кВт
Энергонезависимый да
Камера сгорания открытая
Отапливаемая площадь 200 кв.м
КПД 88 %
Управление механическое
Установка напольная
Топливо природный газ, сжиженный газ
Расход природного газа 2.55 куб. м/час
Расход сжиженного газа 1.74 кг/час
Номинальное давление природного газа 6.35 – 17.64 мбар
Допустимое давление сжиженного газа 35.28 мбар
Температура теплоносителя 50 – 90 °С
Макс. давление воды в контуре отопления 1 бар
Комфорт
Функции термометр
Безопасность
Защита газ-контроль, защита от перегрева
Подключение
Патрубок подключения газа 3/4″
Патрубок подключения контура отопления 2″
Диаметр дымохода 135 мм
Размеры (ШхВхГ) 420x1050x480 мм
Вес 52 кг

АОГВ-23.2-3 Комфорт Н выбран в рейтинг:

14 лучших отопительных газовых котлов для дома

www.expertcen.ru

АОГВ 23.2

Мы предлагаем







жми прайс-лист





Покупая газовый котёл АОГВ-23,2 сделанный на Российском заводе в Липецкой области  умелыми рабочими с трезвой головой и прямыми руками, Вы – прежде всего, приобретаете комфорт и тепло для себя и своей семьи. Котлы ОАО «Боринское» не текут и не ломаются т. к. руководство завода заботится о качестве своей продукции и всегда выдерживает все нормы и ГОСТы на  производстве.

АОГВ 23,2  – один из самых популярных среди не дорогих и главное надежных Российских  котлов, для отопления помещений площадью от 90 до 200 м².

Котел имеет систему безопасности, срабатывающей во время:

  • отсутствие газа или тяги;
  • перегрев воды;
  • поддержка заданной температуры;

Котлы с автоматикой “САБК”поставляються только под заказ. Всегда в наличие котлы c автоматикой SIT  АОГВ 23,2sit или АОГВ 23,2(М)

Внимание! котел АОГВ 23,2 одноконтурный и  предназначен только для отопления Вашего жилища. Если с помощью данного котла Вы хотите иметь горячее водоснабжение, то необходимо использовать двухконтурный аналог – котел АКГВ 23,2

 Технические параметры котла АОГВ-23,2:

Завод изготовитель ОАО “Боринское”
Гарантийный срок 36 месяцев
Топливо Природный газ
Тип автоматики сабк(Россия)
Номинальная тепловая мощность автоматического горелочного устройства, КВт (ккал/ч) 23,2 (20000)
Отапливаемая площадь, м²
90…200
Давление природного газа перед блоком автоматики, Па (мм. вод. ст.)
– номинальное 1274 (130)
– минимальное 637 (65)
– максимальное 1764 (180)
Обьемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, % не более  0,05
КПД аппарата, % не менее 89
Теплоноситель Вода ГОСТ 2874-82
Параметры теплоносителя, не более:
– абсолютное давление, МПа 0,165
– максимальная температура, °C 95
– карбонатная жесткость, мг-экв/кг 0,7
– содержание взвешенных веществ отсутствует
Размер штуцера для подвода газа:
– условный проход Ду, мм 20
– резьба по ГОСТ 6357-81 G¾ – B
Параметры автоматики безопасности. Время отключения подачи газа на запальную и основную горелки, сек:
– при прекращении подачи газа или отсутствии пламени на запальной горелке, не более 60
– при отсутствии тяги в дымоходе 10…60
Разрежение в дымоходе за аппаратом, Па (мм. вод. ст.)

От 2,94 до 29,4
(от 0,3 до 3,0)

Условный проход водяных присоединительных патрубков Ду, мм

резьба по ГОСТ 6357-81

50

G2 – B

Емкость бака-теплообменника, л 35
Максимальная температура отходящих в дымоход продуктов сгорания, °C при давлении газа 180 мм вод. ст. 200
Масса аппарата, кг 55
Габаритные размеры:
– ширина, мм
403
– глубина, мм
463
– высота, мм
994

Комплектность поставки

  • Котел АОГВ-23,2 в сборе обложен пенопластом в картонной коробке
  • Технический паспорт
  • Сертификат соответствия

Сертификат соответствия:

На сегодняшний день  большинство газовых хозяйств советуют своим абонентам устанавливать именно этот котёл, о котором сказано выше, на площади от 90 до 200 м².

Внимание! Участникам Великой Отечественной  Войны, участникам боевых действий, пенсионерам, ветеранам труда и беременным предоставляется скидка.





Посмотреть весь модельный ряд котлов  Боринского завода:

  • АОГВ (одноконтурные, только для обогрева)
  • АКГВ (двухконтурные, второй контур для горячего водоснабжения)
  • ИШМА (одноконтурные для обогрева больших площадей)

Сопутствующие товары:







akgv.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
