Кабель ТППэп – технические характеристики, описание, расшифровка

Расшифровка кабеля ТППэп:

Т – Телефонный
П – Изоляция из полиэтилена
П – Оболочка из полиэтилена
эп – Экран из алюмополимерной ленты

Элементы конструкции кабеля ТППэп:

1. Токопроводящая жила из медной мягкой круглой проволоки.
2. Изоляция:
в кабелях марки ТППэп – сплошная полиэтиленовая;
в кабелях марки ТПпП пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
– слой сплошного полиэтилена,
– слой пористого полиэтилена,
– слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция – ленты поливинилхлоридные.
8. Экран – алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Оболочка из полиэтилена.

Область применения кабеля ТППэп:

Предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи. Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается. Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0.049 – 0.098 МПа (0.5 – 1.0 кгс/см2).

Технические характеристики кабеля ТППэп:

– Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение ТС
– Диапазон температур эксплуатации……… от + 60°С до -50°С
– относительная влажность воздуха при температуре до +35^(o)С – 98% -Прокладка и монтаж кабелей производится при температуре воздуха:
от минус 15 до плюс 60°С для кабелей марки ТППэп
от минус 10 до плюс 50°С для кабелей марки ТПпП
– Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
– Допустимый радиус изгиба кабелей: -не менее 10 диаметров по пластмассовой оболочке
– Строительная длина кабелей в зависимости от номинального числа пар:
5-20 – 500 м
30-50 – 400 м
100-150 – 300 м
200-300 – 250 м
400-600 – 200 м
700-1200 – 120 м
– Гарантийный срок эксплуатации кабелей: 3 года
– Минимальный срок службы ТППэп – 20 лет.

cable.ru

Кабель ТППэп: расшифровка, технические характеристики, конструкция

Для передачи сигналов связи от одной точки к другой используются специальные линии. Основным элементом в которых выступают связевые кабели, предназначенные для слаботочных сигналов. Одним из вариантов проводниковой продукции для передачи сигналов связи является кабель ТППэп. Рассмотрим более детально особенности данной марки кабельной продукции исходя из ее маркировки.

Расшифровка маркировки ТППэп

Чтобы определить основные параметры  кабеля ТППэп, рассмотрите его маркировку.  В состав маркировки включаются буквенные и цифровые обозначения, указывающие область применения и другие характеристики, а именно:

  • Т – указывает на то, что это телефонный кабель, предназначенный для передачи связевых сигналов;
  • П – жилы кабеля имеют изоляцию из полиэтилена;
  • П – обозначает материал внешней оболочки изоляционного слоя – полиэтилен;
  • эп – указывает на наличие экрана пленочного типа, в тех случаях, когда данное буквенное обозначение отсутствует, кабель оснащен экраном из фольги, но такие модели уже не выпускаются, но эксплуатируются.

Кроме вышеприведенной стандартной маркировки для ТППэп, может использоваться и дополнительная. К примеру, при наличии буквы “З” – ТППэпЗ, такая маркировка будет означать, что он имеет гидрофобное наполнение масляное или другое на основе жирных соединений, препятствующее накоплению влаги. Буква “Б” – ТППэпБ свидетельствует о наличии брони вокруг основной оболочки кабеля, как правило, из жестяной ленты. Наличие буквы “М” перед ТПП – МТПП свидетельствует о том, что модель  малопарная – количество пар в ней от 1 до 5, также может отсутствовать и приставка “эп” – тогда провод не содержит экрана.

Рассмотрите пример расшифровки маркировки кабеля ТППэпЗБ – 100×2×0,64. Соответственно здесь кабель телефонный с полиэтиленовой изоляцией жил и полиэтиленовой изоляцией оболочки, пленочным экраном, заполненный гидрофобным веществом с бронированным покрытием. 100×2 – говорит о том, что в кабеле используется 100 рабочих пар, но на практике их немного больше – 102, 103 или 105, остальные используются как запасные. Запасные проводники включаются в состав моделей от 50 пар и более. 0,64 – это диаметр проводника, в данном случае он составляет 0,64 мм.

Конструкция

Кабель ТППэп представляет собой устройство для передачи электрических сигналов малой мощности, конструктивно включает в себя такие элементы.

Рис. 1.: Конструкция кабеля ТППэп

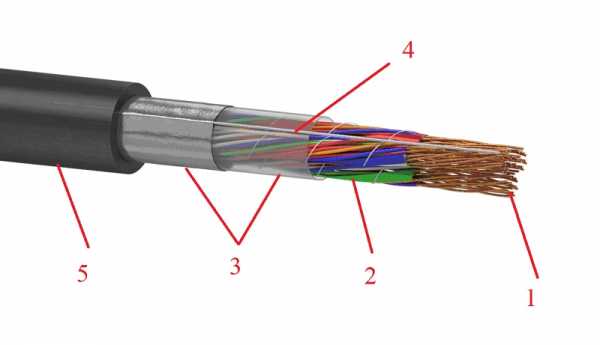

Как показано на рисунке, конструктивно он состоит из:

  • 1 – основной стержень токоведущих жил, состоящий из попарно соединенных проводников. В качестве проводникового материала используется медь. Диаметр такой жилы может составлять от 0,32 до 0,9 мм, а их количество и тип скрутки  определяет порядок нумерации и способ соединения в кабеле. Всего выделяют два типа скрутки для ТППэп – повивную и пучковую.
  • 2 – изоляция жил, изготовленная из полиэтилена. Имеет различную цветовую окраску, позволяющую легко разграничивать провода в парах. Такое отличие помогает быстрее ориентироваться при разводке проводов в муфте.
  • 3 – экран выполненный из алюмополиэтиленовой ленты, предназначен для удаления электромагнитных помех, наводимых  из вне. Дополнительно с ним устанавливается проводник для отвода наведенного потенциала.
  • 4 – голая луженная проволока из меди, предназначена для подключения экрана, позволяет снимать наводимый потенциал с экранирующей поверхности.
  • 5 – внешняя оболочка  – предназначена для защиты основного стержня  ТППэп от внешних факторов. Выполняется из светостабилизированного полиэтилена.

Тип скрутки жил

Как оговаривалось выше, кабель ТППэп может иметь два типа скрутки – повивную и пучковую. В настоящий момент выпускают пучковый тип ТППэп, но в эксплуатации до сих пор широко используется и тот, и другой. Поэтому детально рассмотрите отличия между обоими типами.

Повивная скрутка ТППэп – подразумевает под собой такое расположение пар в кабеле, при котором провода в нем образуют несколько слоев. Эти слои и получили название повивов, откуда и пошло наименование типа скрутки.

Рис. 2. Конструкция повивной скрутки

Отличительной особенностью  такой конструкции ТППэп кабеля является яркая маркировка первой и второй пары – красная и синяя соответственно. От их расположения зависит и направление счета– по часовой или против часовой стрелки. Остальные жилы не отличаются ярким окрасом, но каждый повив отделяется от предыдущего ниточной скруткой, удерживающей каждый из них отдельно. Поэтому распуская один из повивов, остальные остаются собранными и не создают путаницы при подключении.

Но, из-за отсутствия цветовой маркировки жил, значительно усложняется процесс определения нужных пар при подключении, поэтому их приходится прозванивать. Значительным преимуществом перед пучковой скруткой ТППэп является гораздо меньший наружный габарит.

Пучковая скрутка представляет собой такое расположение жил в кабеле, когда несколько пар ( 5 или 10, в зависимости от общего их числа в стержне) объединяются в один общий пучок.

Рис. 3. Конструкция пучковой скрутки

Отличительной особенностью ТППэп кабеля пучкового типа является выделение каждого пучка при помощи намотанной нити, которая закрепляет в нем пары и не дает им распадаться. В такую оплетку включается цветной ниточный или ленточный индикатор, позволяющий выделить конкретную группу проводников. Но, следует отметить, что встречаются марки ТППэп, в котором присутствует несколько пучков с одинаковым цветом. В таких ситуациях ориентироваться по цветовой маркировке при подключении нельзя, провода обязательно стоит прозванивать.

Технические характеристики

В случае подключения к каким-либо цепям, важно убедиться, что характеристики кабеля ТППэп соответствуют параметрам работы устройства или его сетей.

К основным техническим характеристикам относятся:

  • Номинальное рабочее напряжение – составляет для линий переменного тока 225 и 145 В, а для участков постоянного тока – 315 или 200В.
  • Допустимый предел рабочих температур – колеблется в пределах от – 50 до +60°С для марки ТППэп.
  • Сопротивление электрическому току – определяет способность кабеля проводить электроэнергию, для ТППэп оно варьируется в пределах от 216 до 27,4 Ом/км при протекании постоянного тока.
  • Емкость – особенно важна в определении полного сопротивления в цепях с переменным напряжением и составляет 45 нФ/км.
  • Сопротивление изоляции – измеряется мегаомметром и составляет не менее 6500 МОм.
  • Минимальный радиус изгиба – должен составлять не менее 10 наружных диаметров ТППэп. Определяется в зависимости от количества пар в конкретной модели, данное значение можно взять из таблицы.

Таблица: Расчетный наружный диаметр кабеля, мм

Количество  пар проводов в кабеле

Диаметр жилы

0,32 мм0,40 мм0,50 мм0,64 мм0,70 мм0,90 мм
56,57,17,99,09,711,4
107,78,49,611,512,515,5
209,510,612,315,416,821,2
3011,2
12,4		15,117,620,224,4
5014,215,618,522,824,931,3
10017,621,326,130,733,742,3
20024,428,634,041,445,757,4
30029,533,441,049,9
40032,938,546,156,2
50035,942,151,662,1
60039,745,355,667,2
70042,349,359,7
80044,652,163,2
90046,854,766,4
1000		49,957,169,5
120053,862,175,3
140057,4
160061,670,2
180064,773,9
200067,7
2400

Преимущества и недостатки

В сравнении с другими моделями кабельно-проводниковой продукции, используемой в линиях связи, данная марка обладает рядом преимуществ и недостатков. К преимуществам кабеля ТППэп следует отнести:

  • Наличие скрепленных между собой пучков или повивов, которые не рассыпаются в процессе монтажа.
  • Использование системы цветовой маркировки ТППэп, значительно упрощающей процесс подключения выводов кабеля на муфту или клеммник.

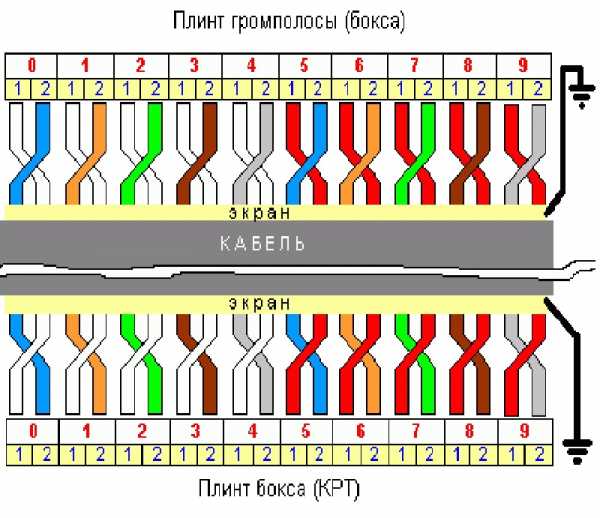

    Рис 4. пример подключения пар кабеля
  • Наличие экранирующего покрытия, значительно снижающего величину помех от воздействия внешних электромагнитных волн.
  • Широкий модельный ряд позволяет выполнять передачу сигналов для любого количества абонентов или точек передачи сигнала.
  • Устойчивость к воздействию влаги, в сравнении с кабелями связи, имеющими виниловую оболочку, куда меньше подвержены накоплению влаги из окружающей среды. За счет чего значительно расширяется сфера их применения.

Среди недостатков кабеля ТППэп следует выделить большую подверженность горению при воздействии пламени. Как показала практика, полиэтиленовая оболочка легко возгорается и поддерживает развитие огня. Еще одним недостатком ТППэп можно считать то, что в некоторых моделях с большим количеством пучков встречается одинаковая цветовая маркировка. Это сводит на нет возможность подключения ориентируясь только по раскраске.

Применение

Кабель ТППэп применяется для формирования линий связи или для передачи каких-либо управляющих сигналов. Прокладывается данная марка кабеля в устройствах телефонной канализации, на стенах, в шахтах, лотках, воздушными линиями и в кабельных каналах. Следует отметить, что на начальных этапах выпуска ТППэп его использовали  и для подземной прокладки в грунт, но кабель очень быстро выходил из строя из-за активного воздействия окружающей среды. Так как сейчас его размещение в открытом грунте не применяется, также следует избегать наличия каких-либо других негативных воздействий  на изоляцию в процессе эксплуатации.

Кабель ТППэп может применяться лишь в зонах и местах, где отсутствует значительное электромагнитное воздействие. В противном случае уровень помех будет оказывать воздействие на передаваемые сигналы.

Основные производители

Выбирая конкретную марку ТППэп, следует обратить особое внимание на ведущих производителей данного типа продукции. Так как именно они обеспечивают надлежащее качество и соблюдение всех заявленных характеристик. Среди таких компаний хорошо зарекомендовали себя:

  • «Самарская кабельная компания»;
  • «Сибкабель»;
  • «ТД РТ-Кабель»;
  • «ТД Воронежтелекабель».

Вышеприведенные компании выпускают ТППэп в самых различных типоразмерах и модификациях. Поэтому перед покупкой конкретной модели следует определиться с нужными вам параметрами и выбрать наиболее подходящий из предложенных в каталоге.

www.asutpp.ru

Ошибка 404

Ошибка 404

(863) 209-82-58

Страница не найдена


Возможно Вас заинтересует наша кабельно-проводниковая продукция

  • Кабели монтажные МКЭШВ, МКЭКШВ, МКШ, МКЭШ, МГШВ
    • Кабель МКЭШВ, МКЭШВнг, МКЭШВнг-LS
    • Кабель МКЭКШВ, МКЭКШВнг, МКЭКШВнг-LS
    • Кабель ГЕРДА-КВК, ГЕРДА-КВ
    • Провод МГШВ, МГШВЭ
    • Кабель МКШ, МКЭШ
    • Провод монтажный НВМ, НВ
    • Провод МГТФ, МГТФЭ
    • Кабель КУИН, КУИНнг-LS, КУИНнг, КУИНнг-HF, КУИН-FRLS
  • Кабели для систем пожарной и охранной сигнализации
    • Кабель КПСВЭВ, КПСВВ, КПСВЭВнг-LS, КПСВВнг-LS
    • Кабели КПСЭнг(A)-FRLS, КПСЭнг(A)-FRHF
    • Кабель КМЖнг-LSHF, КМЖэнг-LSHF
    • Кабель СБПнг-HF, СБэПнг-HF, СБППнг-HF, СБПэПнг-HF
    • Кабель КСПВ, КСПВГ, КСПЭВ, КСПЭВГ
    • Кабели КСБнг(А)-FRLS, КСБнг(А)-FRHF
    • Провода МКС, МКСП, МКГС, МКГСП
    • Кабель КМВЭВ, КМВВ
    • Кабель КВК 2ПВ, КВК 2ПП
    • Кабель КПКЭПНГ(а)-FRHF, КПКПНГ(а)-FRHF
    • Кабель КПСнг(а)-FRLS, КПСнг(а)-FRHF
    • Кабель КПСЭСнг(а)-FRLS, КПСЭСнг(а)-FRHF
    • Кабель КПССнг(а)-FRLS, КПССнг(а)-FRHF
    • Кабель КПСВэВнг(а)-LS, КПСВВнг(а)-LS
    • Кабель КПКЭВнг(а)-FRLS, КПКВнг(а)-FRLS
  • Кабели для систем связи и телекоммуникаций
    • Кабель СБВБбШвнг, СБППэпЗБаШп
    • Кабель СБПу, СБЗП, СБЗПу
    • Провод П-296
    • Провод полевой П-274, П-274 М, П-274 МЛ
    • Кабель СБПЗСШп, СБПЗСБпШп
    • Кабель СБПЗАБпШп, СБПЗАШп, СБПЗАШв, СБПЗАуБпШп
    • Кабель КЦПВ, КЦПВнг, КЦПВнг-ls
    • Кабель СБВГ, СБВГнг
    • Кабель МКСБ
    • Кабели КСПП, КСПЗП, КСППБ, КСПЗПБ
    • Кабели ЗКП, ЗКПб
    • Кабель ТЗАШп, ТЗПАШп, ТЗПАБп, ТЗПАБпШп
    • Кабель ТЗГ, ТЗБ, ТЗБГ, ТЗБЛ, ТЗБЛГ
    • Кабель ЗКАШп
    • Кабель МКПпВБЭпП
    • Кабели МКСАШп, МКСАБп, МКСАБпШп
    • Провод КММ, КММЦ
    • Кабель МРМП, МРМПБ, МРМПЭ, МРМПЭБ
  • Силовые кабели и провода
    • Кабель ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF, ПвПГнг(А)-HF
    • Провод ШВВП
    • Кабель ВВГ, ВВГнг, ВВГнг-LS
    • Кабель ВВГнг-FRLS
    • Кабель КРШС, КРШУ
    • Провод ПВ-1, ПВ-3
    • Провод ПВС
    • Провод ПУВ, ПУВВ
    • Кабель КПСРМ, КПСРВМ
    • Провод А, АС
    • Провод ПуГВ, ПуГВВ
    • Кабель ПвБбШв, ПвБбШп, ПвБбШв(г)
    • Провод водопогружной ВПП, ВПВ
    • Кабель марки NUM и NYM
    • Кабель ААШв, ЦААШв
    • Кабель АПвПг, ПвПг, АПвПуг
    • Кабель АПвП, ПвП
    • Кабели ААБл, ААБ2л
    • Кабели ВБбШв, ВБбШвнг
    • Кабель АПвП2г, ПвВ2г, АПвПу2г, ПвПу2г
    • Кабели АСБ, АСБл, АСБ2л
    • Кабель АПвВ, АПвВнг-LS, ПвВ, ПвВнг-LS
    • Кабель из сшитого полиэтилена АПвПу, ПвПу
    • Кабель гибкий КГ
    • Кабель ВВГэ, ВВГэнг, ВВГэнг-ls, ВВГэнг-frls
    • Кабель КГН, КГН-Т, КПГН
    • Кабель КГЭШ
    • Кабель РПШ, РПШЭ, РПШМ, РПШЭМ
    • Кабель ВРГ, НРГ
    • Кабель НРШМ
    • Провод СИП-1, СИП-2, СИП-3, СИП-4
  • Кабели для промышленной автоматизации
    • Кабель КВФРТ
    • Кабель КуВВ, КуГВВ
    • Кабели КФШР, КФШЭР
    • Кабели КУСГ, КУСОГ
    • Кабели КУФЭФ, КУФЭФС
    • Кабель КУГВВ, КУГВВЭ, КУГВВЭнг
    • Кабель КУПЭВ, КУПВ, КУПВ-П
    • Кабели КУПР, КУПР-П, КУПР-ПН, КУПР-500
    • Кабель КИПЭВ, КИПЭП
    • Кабель КИПвЭВ, КИПвЭВт, КИПвЭВм
    • Провод МКПСВ, МКПСЭВ, МКПСКВ, МКПСЭКВ
    • Кабель КВИП
    • Кабель КУПЭР, КУПЭР-П, КУПЭР-ПН
  • Информационные компьютерные кабели
  • Контрольные кабели и провода
    • Кабели КГВВ, КГВВНГ, КГВВНГ-ls
    • Кабель КВВГ, КВВГнг, КВВГэ, КВВГэнг, КВВГнг-LS, КВВГэнг-LS
    • Кабели КВБбШв, КВБбШнг (КВБбШвнг)
    • Кабель КВВГнг-frls
    • Кабель КВБбШВэ, КВБбШВЭнг, КВБбШВЭнг-LS
    • Кабель КВВГнг(А)-frlsLtx, КВВГЭнг(А)-frlsLtx
  • Телефонные кабели и провода
    • Кабель ТПВ, ТСВ, ТРВ
    • Кабель ТПП, ТППэп, ТППэпБ
    • Кабель ТППэпЗ, ТППэпЗБ, ТППэпЗБШп
    • Кабель ПВЖ, ППЖ, ПТПЖ, ПТВЖ
    • Кабель ПКСВ
    • Кабель КЦППэп, КЦППэпз, КЦППэпБбшп, КЦППэпзБбшп
    • Кабель ШТЛП
    • Кабель ПРППМ, ПРПВМ
  • Термостойкие кабели и провода
    • Кабель ПРКС. Провод ПРКА. Провод ПВКВ
    • Провод РКГМ
    • Провод ПТЛ-200, ПТЛ-250, ПТЛЭ-200, ПТЛЭ-250
    • Провод ПТВЭВТ, ПТВЭВнг, ПТВЭВ, ПТВЭВ ХК, ПТВЭВ ХА, ПТВЭВ М, ПТВЭВ П, ПТВЭВ МК
    • Провод ПТГВТ, ПТГВ, ПТГВ ХК, ПТГВ ХА, ПТГВ М, ПТГВ

rostech.info

Кабель ТППэпЗ – технические характеристики, описание, расшифровка

Расшифровка кабеля ТППэпЗ:

Т – Телефонный
П – Изоляция из полиэтилена
П – Оболочка из полиэтилена
эп – Экран из алюмополимерной ленты
З – Гидрофобный заполнитель

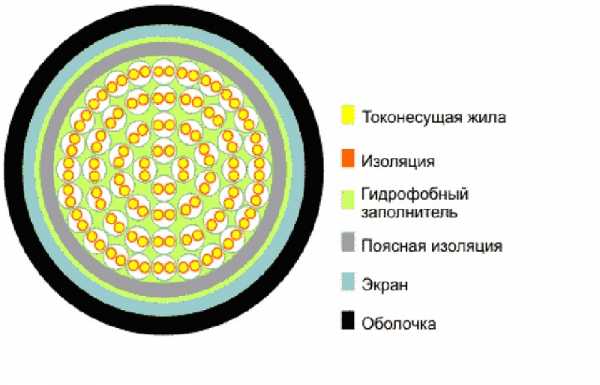

Элементы конструкции кабеля ТППэпЗ:

1. Токопроводящая жила из медной мягкой круглой проволоки.
2. Изоляция – сплошная полиэтиленовая;
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Заполнение свободного пространства сердечника гидрофобным заполнителем.
8. Поясная изоляция – ленты полиэтилентерефталатные.
9. Слой гидрофобного заполнителя поверх поясной изоляции.
10. Экран – алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
11. Оболочка из полиэтилена.

Область применения кабеля ТППэпЗ:

Предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.

Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи в условиях повышенной влажности.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.

Технические характеристики кабеля ТППэпЗ:

– Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение Т
– Диапазон температур эксплуатации : + 50°С до- 50°С
– Относительная влажность воздуха при температуре до +35°С: 98%
– Прокладка и монтаж кабелей производится при температуре воздуха: от минус 10 до плюс 50°С
– Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
– Допустимый радиус изгиба кабелей: не менее 10 диаметров по пластмассовой оболочке
– Строительная длина кабелей в зависимости от номинального числа пар:
5-20 – 500 м
30-50 – 400 м
100-150 – 300 м
200-300 – 250 м
400-600 – 200 м
700-1200 – 120 м
– Гарантийный срок эксплуатации – 3 года
– Минимальный срок службы кабеля ТППэпЗ – 25 лет

cable.ru

ТППэп – КАБЕЛИ ГОРОДСКИЕ ТЕЛЕФОННЫЕ

Расшифровка кабеля ТППэп:
Т – Телефонный
П – Изоляция из полиэтилена
П – Оболочка из полиэтилена
эп – Экран из алюмополимерной ленты

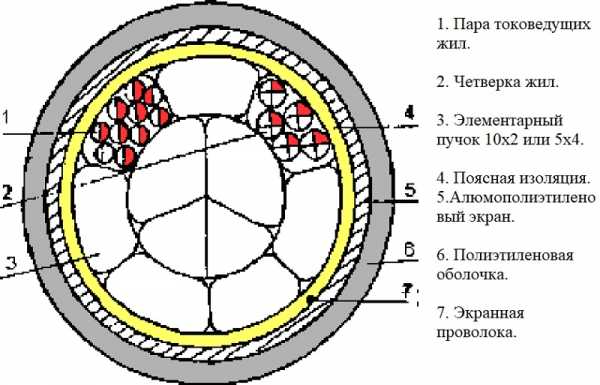

Элементы конструкции кабеля ТППэп:
1. Токопроводящая жила из медной мягкой круглой проволоки.
2. Изоляция:
в кабелях марки ТППэп – сплошная полиэтиленовая;
в кабелях марки ТПпП пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
– слой сплошного полиэтилена,
– слой пористого полиэтилена,
– слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция – ленты поливинилхлоридные.
8. Экран – алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Оболочка из полиэтилена.

Область применения кабеля ТППэп:
 Предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи. Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается. Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0.049 – 0.098 МПа (0.5 – 1.0 кгс/см2).

Технические характеристики кабеля ТППэп:


– Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение ТС
– Диапазон температур эксплуатации……… от + 60°С до -50°С
– относительная влажность воздуха при температуре до +35^(o)С – 98% -Прокладка и монтаж кабелей производится при температуре воздуха:
от минус 15 до плюс 60°С для кабелей марки ТППэп
от минус 10 до плюс 50°С для кабелей марки ТПпП
 – Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
– Допустимый радиус изгиба кабелей: -не менее 10 диаметров по пластмассовой оболочке
– Строительная длина кабелей в зависимости от номинального числа пар:
5-20 – 500 м
30-50 – 400 м
100-150 – 300 м
200-300 – 250 м
400-600 – 200 м
700-1200 – 120 м
 – Гарантийный срок эксплуатации кабелей: 3 года
– Минимальный срок службы ТППэп – 20 лет.
    ТППэп 5х2х0,4-200
    ТППэп 10х2х0,4-200
    ТППэп 20х2х0,4-200
    ТППэп 30х2х0,4-200
    ТППэп 50х2х0,4-200
    ТППэп 100х2х0,4-200
    ТППэп 150х2х0,4-200
    ТППэп 200х2х0,4-200
    ТППэп 300х2х0,4-200
    ТППэп 400х2х0,4-200
    ТППэп 500х2х0,4-200
    ТППэп 600х2х0,4-200
    ТППэп 5х2х0,5-200
    ТППэп 10х2х0,5-200
    ТППэп 20х2х0,5-200
    ТППэп 30х2х0,5-200
    ТППэп 50х2х0,5-200
    ТППэп 100х2х0,5-200
    ТППэп 150х2х0,5-200
    ТППэп 200х2х0,5-200
    ТППэп 300х2х0,5-200
    ТППэп 400х2х0,5-200
    ТППэп 500х2х0,5-200
    ТППэп 600х2х0,5-200
    ТППэп 5х2х0,64-200
    ТППэп 10х2х0,64-200
    ТППэп 20х2х0,64-200
    ТППэп 30х2х0,64-200
    ТППэп 50х2х0,64-200
    ТППэп 100х2х0,64-200
    ТППэп 150х2х0,64-200
    ТППэп 200х2х0,64-200
    ТППэп 300х2х0,64-200
    ТППэп 400х2х0,64-200
    ТППэп 500х2х0,64-200
    ТППэп 30х2х0,9-200
    ТППэп 4х2х0,52-200
    ТППэп 2х2х0,4-200
    ТППэп 3х2х0,4-200
    ТППэп 10х2х0,32-315
    ТППэп 7х4х0,9-200
    ТППэп 5х2х0,5-М-200
    ТППэп 10х2х0,5-М-200
    ТППэп 20х2х0,5-М-200
    ТППэп 30х2х0,5-М-200
    ТППэп 50х2х0,5-М-200
    ТППэп 100х2х0,5-М-200
    ТППэп 2х2х0,52-200
    ТППэп 4х2х0,5-200
    ТППэп 800х2х0,4-200
    ТППэп 10х2х0,7-200
    ТППэп 20х2х0,7-200
    ТППэп 106х2х0,5-200
    ТППэп 100х2х0,32
    ТППэп 200х2х0,32
    ТППэп 20х2х0,32
    ТППэп 300х2х0,7-200
    ТППэп 30х2х0,32
    ТППэп 30х2х0,7-200
    ТППэп 50х2х0,32
    ТППэп 50х2х0,7-200
    ТППэп 5х2х0,32
    ТППэп 5х2х0,4
    ТППэп 10х2х0,4
    ТППэп 20х2х0,4
    ТППэп 30х2х0,4
    ТППэп 50х2х0,4
    ТППэп 100х2х0,4
    ТППэп 150х2х0,4
    ТППэп 200х2х0,4
    ТППэп 300х2х0,4
    ТППэп 400х2х0,4
    ТППэп 500х2х0,4
    ТППэп 600х2х0,4
    ТППэп 5х2х0,5
    ТППэп 10х2х0,5
    ТППэп 20х2х0,5
    ТППэп 30х2х0,5
    ТППэп 50х2х0,5
    ТППэп 100х2х0,5
    ТППэп 150х2х0,5
    ТППэп 200х2х0,5
    ТППэп 300х2х0,5
    ТППэп 400х2х0,5
    ТППэп 500х2х0,5
    ТППэп 600х2х0,5
    ТППэп 5х2х0,64
    ТППэп 10х2х0,64
    ТППэп 20х2х0,64
    ТППэп 30х2х0,64
    ТППэп 50х2х0,64
    ТППэп 100х2х0,64
    ТППэп 150х2х0,64
    ТППэп 200х2х0,64
    ТППэп 300х2х0,64
    ТППэп 400х2х0,64
    ТППэп 500х2х0,64
    ТППэп 30х2х0,9
    ТППэп 106х2х0,5
    ТППэп 4х2х0,52
    ТППэп 2х2х0,4
    ТППэп 3х2х0,4
    ТППэп 10х2х0,32
    ТППэп 7х4х0,9
    ТППэп 100х2х0,32-200
    ТППэп 100х2х0,7-200
    ТППэп 150х2х0,32-200
    ТППэп 150х2х0,7-200
    ТППэп 200х2х0,32-200
    ТППэп 200х2х0,7-200
    ТППэп 20х2х0,32-200
    ТППэп 300х2х0,32-200
    ТППэп 30х2х0,32-200
    ТППэп 400х2х0,32-200
    ТППэп 400х2х0,7-200
    ТППэп 500х2х0,32-200
    ТППэп 500х2х0,7-200
    ТППэп 50х2х0,32-200
    ТППэп 5х2х0,32-200
    ТППэп 5х2х0,7-200
    ТППэп 600х2х0,32-200
    ТППэп 1000х2х0,4-200
    ТППэп 100х2х0,9-200
    ТППэп 10х2х0,32-200
    ТППэп 10х2х0,9-200
    ТППэп 1200х2х0,4-200
    ТППэп 20х2х0,9-200
    ТППэп 50х2х0,9-200
    ТППэп 700х2х0,4-200
    ТППэп 700х2х0,5-200
    ТППэп 800х2х0,5-200
    ТППэп 900х2х0,4-200
    ТППэп 900х2х0,5-200
ТППэп возможные аналоги / замена*:

Марка    Отличия
ТППэпЗ    гидрофобный заполнитель
ТПппЗП    гидрофобный заполнитель, пленкопористая изоляция

* – данные замены для кабеля ТППэп являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.

ruselektro.3dn.ru

Кабель ТППэп | Технические характеристики, описание ТППэп кабеля

Расшифровка кабеля ТППэп:

  • Т – Телефонный
  • П – Изоляция из полиэтилена
  • П – Оболочка из полиэтилена
  • эп – Экран из алюмополимерной ленты

Элементы конструкции кабеля ТППэп:

1. Токопроводящая жила из медной мягкой круглой проволоки. 2. Изоляция: в кабелях марки ТППэп – сплошная полиэтиленовая; в кабелях марки ТПпП пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев: – слой сплошного полиэтилена, – слой пористого полиэтилена, – слой сплошного полиэтилена. 3. Скрученная пара. 4. Элементарные пяти- или десятипарные пучки. 5. Главные 50- или 100-парные пучки. 6. Скрученный сердечник. 7. Поясная изоляция – ленты поливинилхлоридные. 8. Экран – алюмополимерная лента, под экраном проложена медная луженая контактная проволока. 9. Оболочка из полиэтилена.

Область применения кабеля ТППэп:

Кабель ТППэП предназначен для использования в местных первичных сетях связи, номинальное напряжение питания в в которых достигает 225 или 145 В переменного тока частотой 50 Гц или 315 и 200 В постоянного тока. Данная марка хорошо подходит для прокладки по стенам зданий, в коллекторах телефонной канализации и шахтах, а также для подвески на воздушных линиях.

Кабель ТППэП не может эксплуатироваться в условиях повышенного внешнего электромагнитного влияния. Также следует избегать попадания влаги или содержащихся в грунте естественных электролитов под оболочку изделия при его монтаже и использовании. Не допускается нанесение на наружную поверхность кабеля или попадание внутрь его сердечника любых веществ, оказывающих негативное влияние на его оболочку и изоляцию. Возможна эксплуатация кабеля числом пар от 100 и более под избыточным давлением воздуха или азота в пределах 0.049 – 0.098 МПа (0.5 – 1.0 кгс/см2).

Технические характеристики кабеля ТППэп:

– Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение ТС – Диапазон температур эксплуатации……… от + 60°С до -50°С – относительная влажность воздуха при температуре до +35^(o)С – 98% -Прокладка и монтаж

кабелей производится при температуре воздуха: от минус 15 до плюс 60°С для кабелей марки ТППэп от минус 10 до плюс 50°С для кабелей марки ТПпП

– Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил

– Допустимый радиус изгиба кабелей: -не менее 10 диаметров по пластмассовой оболочке

– Строительная длина кабелей в зависимости от номинального числа пар:

  • 5-20 – 500 м
  • 30-50 – 400 м
  • 100-150 – 300 м
  • 200-300 – 250 м
  • 400-600 – 200 м
  • 700-1200 – 120 м

– Гарантийный срок эксплуатации кабелей: 3 года

– Минимальный срок службы ТППэп – 20 лет.

www.rucabel.ru

Кабель ТПП. Расшифровка. Область применения

Для обеспечения телефонной связи активно используется медножильный кабель связи типа ТПП. Данный телефонный кабель характеризуется хорошими техническими показателями и широкой типоразмерной линейкой, поэтому он активно используется для прокладки в целях построения телефонных линий связи.

Кабель типа ТПП представляет собой проводящие жилы в варьируемом количестве в зависимости от модели, изолированные полиэтиленом, в полиэтиленовой оболочке или же оболочке из специального малогорючего компаунда. В структуру кабеля также может быть включена броня и гидрофобный заполнитель.

Расшифровка кабеля ТПП

Расшифровывается кабель типа ТПП как телефонный с изоляцией из полиэтилена и полиэтиленовой оболочкой. ТПП вариативен в исполнении: наиболее лаконичная и распространённая модификация – кабель ТППэп, негорючий кабель с высокими показателями пожаробезопасности типа ТППэп-НДГ, бронированный вариант – ТППэпББШп и вариация с гидрофобным заполнителем свободного межэлементного пространства ТППэпЗ, а также максимально устойчивый к механическим и химическим воздействиям кабель марки ТППэпЗББШп. В этом широчайшем разнообразии кабельных изделий можно достаточно просто подобрать оптимальный вариант для прокладки в конкретных заданных условиях.
В зависимости от модификации и строения телефонный кабель ТПП прокладывают в кабельной канализации, шахтах, коллекторах, по стенам зданий и сооружений. Так телефонный кабель ТПП с бронированной конструкцией разрешено прокладывать на территориях с возможным повышенным влиянием механически неблагоприятных факторов. А кабели, в конструкции которых предусмотрен гидрофобный заполнитель, можно прокладывать в условиях повышенной влажности. Температурный диапазон в котором разрешено эксплуатировать телефонный кабель ТПП варьируется + 60°С до -50°С.

Надёжность и исправность линий связи напрямую зависит от качества кабеля. Необходимо покупать телефонный кабель только у проверенных поставщиков и грамотно обращаться с изделием при транспортировке и проведении строительно-монтажных работ. Перевозку телефонного кабеля ТПП требуется производить на специальных кабельных барабанах с соблюдением всех правил обращения с кабельно-проводниковой продукцией. Крайне нежелательно подвергать кабель механическим раздавливающим и ударным воздействиям. Важно понимать, что от грамотного обращения с кабелем ТПП зависит его сохранность, а соответственно и исправность последующих кабельных линий связи.
Купить телефонный кабель ТПП различных модификаций Вы можете в компании «Вионет». Мы предлагаем к поставке и последующему использованию кабель ТПП гарантированно высокого качества по выгодным ценам от проверенного завода-производителя. Телефонный кабель ТПП прекрасно подходит для построения линий связи и при условии правильной укладки и эксплуатации способен исправно прослужить долгие годы.


www.vionet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта
