Какие требования к помещению для установки газового котла в частном доме надо выполнять

нормы размещения котла на газе в доме
    Содержимое:
  1. Нормы площади под котел на газе
  2. Вентиляция в котельной с газовым котлом
  3. Требования пожарной безопасности
  4. Требования к дверям и окнам в котельной
  5. Нормы освещенности котельной на газе
  6. Правила энергообеспечения котельной

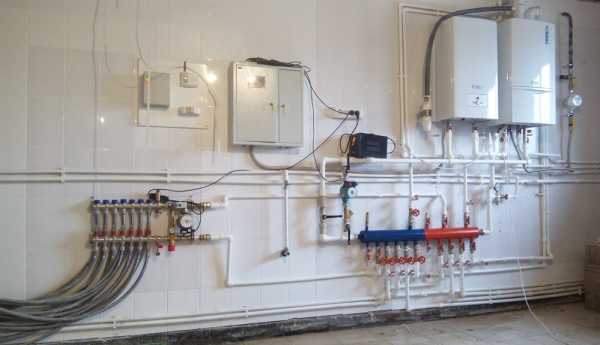

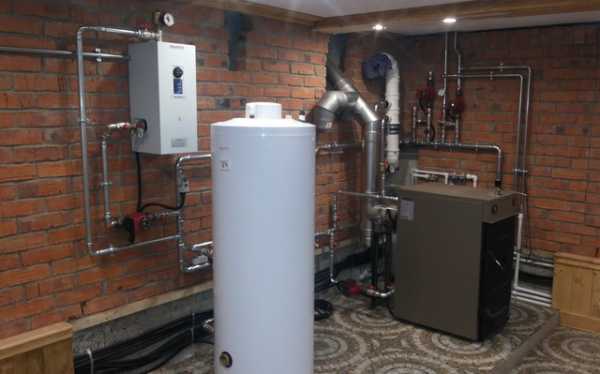

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

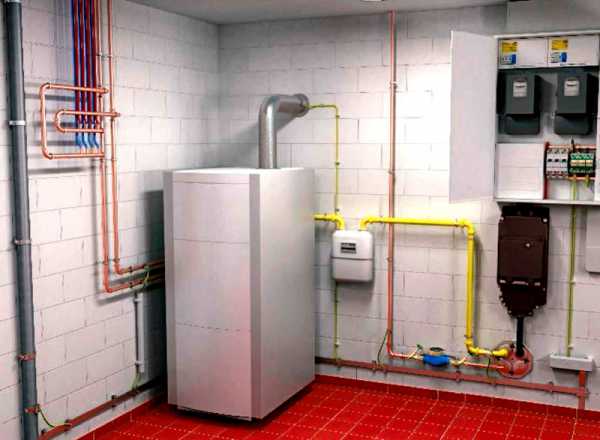

Нормы площади под котел на газе


Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:
  1. СНиП 31-02-2001, СНиП II-35-76, СНиП 42-01-2002.
  2. СП 41-104-2000.

Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

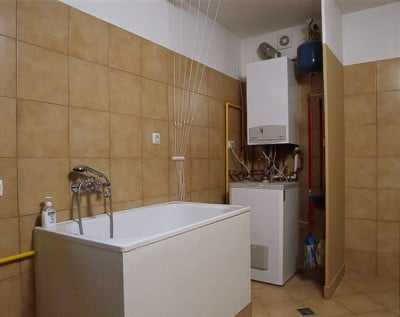

  • Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
  • Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
    Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.
  • Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.

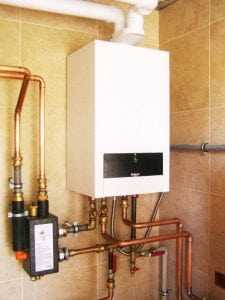

  • Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
    1. Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
    2. Расстояние от потолка до котла, не менее 80 см.
    3. Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.

  • Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

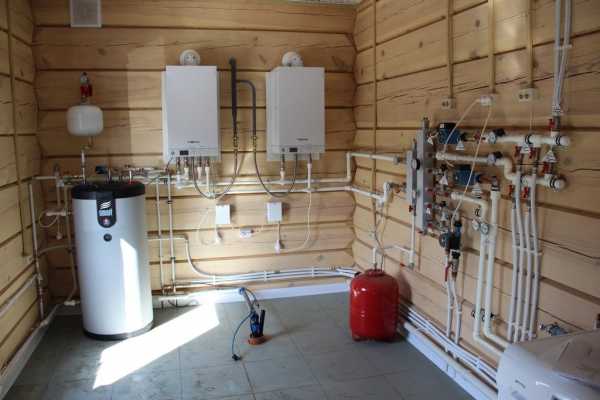

Вентиляция в котельной с газовым котлом


В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.




Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

  • Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
  • В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
    Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.
  • Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
  • Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СНиП II-35-76. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности


Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

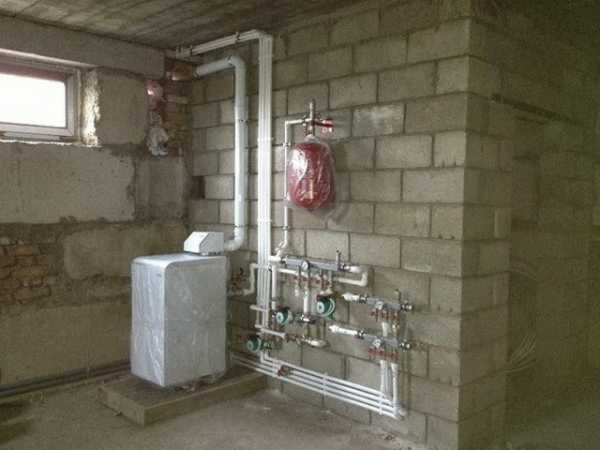

  • Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
    Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
  • Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
  • Двери должны открываться наружу.
  • В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
  • Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:
  • Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
  • Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ №123.
    Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.


Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.проверка здания на соответствие требованиям

Требования к дверям и окнам в газовой котельной


Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:
  • Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
  • Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе


Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.

Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения


Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:
  • Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
  • Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
  • Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

avtonomnoeteplo.ru

Требования для помещения с газовым котлом. Как правильно подготовить?

Все хорошо в газовых котлах, да вот только требуют они к себе тщательного подхода в установке. Немаловажным являются требования к помещению, где будет стоять газовая установка. Ведь газ – это всегда потенциальная опасность. И в случае каких либо происшествий желательно обойтись максимально малой кровью. Поэтому в этом материале обсудим основные рекомендации по установке газового отопительного оборудования в вашем доме.

Общие сведения и где лучше установить газовый котел

Человек по своей сути очень теплокровное создание и проживание в холоде ему противопоказано. Поэтому жилое помещение всегда должно быть оснащено отопительным прибором. В наше время все большую популярность набирают частные дома, никаких соседей сверху или снизу, купить можно тот дом о котором давно мечтала вся семья или спроектировать и построить что-нибудь свое. Но частный дом обязывает владельца продумать много нюансов, чтобы жизнь была уютной и комфортной. Готовь сани летом, как гласит народная мудрость, поэтому о том, чем будет обогреваться дом нужно думать заранее.

Отопительных систем разработано не мало, печные, электрические, газовые. Все упирается в бюджет семьи, так как установка и тарифы за потребления весьма недешевые. Как показывает практика в большинстве случаев в частный дом устанавливают газовые котлы. Коэффициент полезного действия у этого агрегата весьма высок, а способность регулировать температуру тепла в жилом здании без дополнительных приспособлений делает его весьма экономичным среди обогревателей этой линейки. Безусловно, покупка и установка газового котла — удовольствие не из дешевых. Но учитывая, что цена на газ гораздо ниже, чем на другие энергоносители, все первоначальные вложения весьма быстро окупятся.

Просто взять и поставить его в доме не получится. Следует ознакомится с требованиями к данному виду обогрева в холодное время года. Выбор помещения для газового котла подробно описано в документах в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000. Основные требования предъявляемые к этой установке, это то, что при строительстве дома нужно выделить комнату полностью соответствующей пожароопасным и взрывоопасным классификациям.

Общие нормативы к помещению где будет установлен отопительный котел


Газовый котел требует отдельного помещения в доме. Как правило, это комната располагается на цокольном этаже или в подвале, но это подходит только для одноэтажного особняка. Если у дома больше этажей лучше построить отдельную пристройку, тем более что котел сам ее и отопит. Требования к установке газовых котлов заключаются в следующем:
  1. В одном помещении не более 4 квадратных метров, может быть установлен только один газовый котел.
  2. Потолок по высоте должен быть не менее 2200 миллиметров.
  3. Помещение должно быть очень хорошо освещено, причем естественным свечением. На 1м3 должно приходиться не менее 0,03 м2 площади оконных конструкций, и установлена вытяжка.
  4. Дверные проемы должны быть не менее 80 сантиметров, для удобства входа и выхода.
  5. Расстояние от котла до входной двери , рассчитывается от 1 метра до 1,5 метров.
  6. В процессе эксплуатации возможны любые ремонтные и профилактические работы, чтоб они проходили в соответствии с требованиями, нужно заранее оставить свободное место в размере не менее 1,5 метров.
  7. Во избежание вибраций при нагреве, газовый котел устанавливают строго горизонтально, обеспечивая максимальную устойчивость.
  8. Стены и пол должны быть ровными и не содержать горючих смесей. Их как правило дополнительно обтягивают термостойким материалом.
  9. Розжиг и насос на отопительном котле подключаются с помощью электроснабжения, поэтому наличие розетки с заземление в помещении где будет работать аппарат ,строго обязательно.
  10. Как у любого печного отопления здесь имеется дымоход, так вот доступ для очистки и профилактики должен быть максимально удобным и просторным

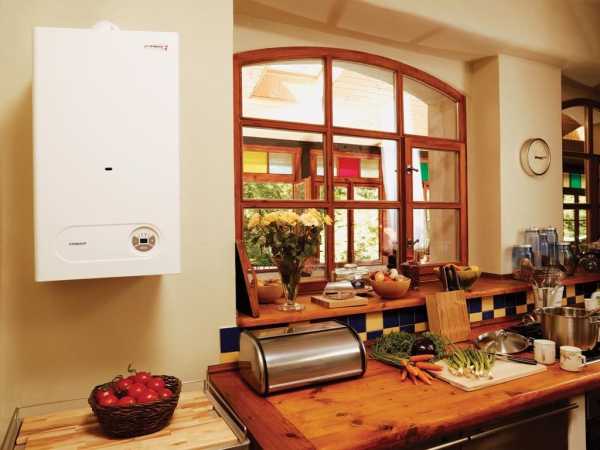

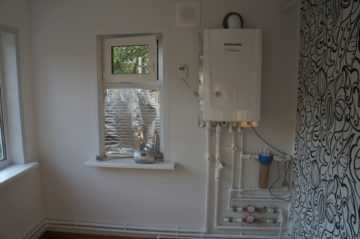

Требования к установке котла на кухне

Очень часто найти место для установки и постройки отдельного помещения не может быть осуществлено. Тогда разместить газовый котел можно на кухне. Однако, если она не соответствует всем показателям СНиП, то ее установка и дальнейшее использование должно находится под контролем газовой службы. Для установки газового котла на кухне, в обязательном порядке нужно учесть наличие следующих требований:

  1. В кухне должна быть дверь необходимого размера с желательной изоляцией от других комнат в доме или квартире.
  2. Наличие окна.
  3. Обязательно установка вытяжки.
  4. Отдельная розетка с заземлением.
  5. Система дымоотведения должна быть на кухне в обязательном порядке.

Нужно помнить, что воздух вокруг отопительного прибора, должен постоянно циркулировать, соответственно и место для установки газового котла должно быть достаточно. Отопительная установка может быть прекрасно выполнена в одном стиле с кухонным гарнитуром. Ведь закрыть котел дверью не то что можно, а даже нужно. И входя в кухня не сразу будет понятно где и что находится. При установке котла на кухне нужно помнить, что соблюдение всех норм и требований обезопасит вас и вашу семью, а газовый котел прослужит долго и сэкономит кучу средств.

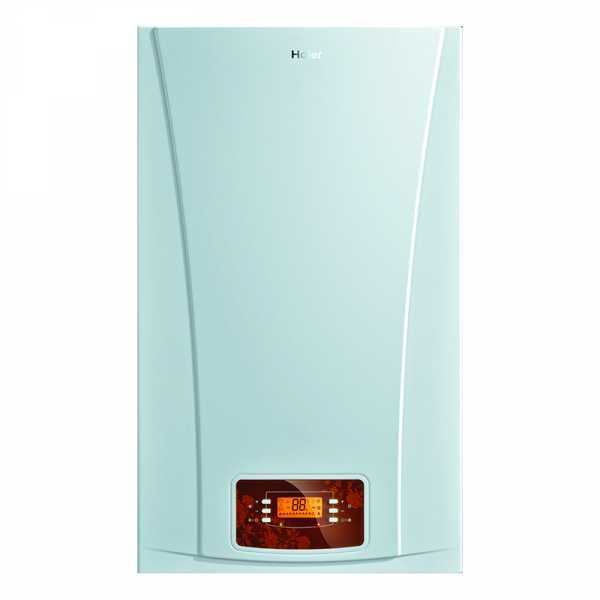

Требования к установке настенного котла с закрытой камерой сгорания

Существует несколько видов настенных отопительных котлов. Прежде чем отдать предпочтение одному из них, нужно скрупулезно проработать характеристики. Мощность этих установок как правило не превышает 42 кВт. В их устройство входит газовая горелка (газ попадает в камеру и сгорает), теплообменник или теплоноситель, расширительный бак ( в него стекает излишек воды, полученной при нагреве), насос для циркуляции, вентилятор и система безопасности ( она срабатывает при сбоях в системе, а также оповещает о неполадках). Требования к установке отопительных котлов газового направления так же регламентируются СНиП, но имеется ряд отличительных правил, которые нужно учитывать.

  1. Стена или несущая конструкция, на которую будет крепится прибор, должна соответствовать весу котла и выдержать его.
  2. Если стена покрыта декоративной отделкой, то между ей и котлом устанавливается толщиной 3 миллиметра прокладка из огнеупорного материала.
  3. Расстояние до потолка должно быть не меньше полу метра, а до пола не меньше метра.

Какой бы выбор установки газового оборудования для отопления вы не выбрали, нужно получить всю необходимую документацию, позволяющую установку. Получить договор на право подключения к газовой магистрали города. Установку в обязательном порядке предоставить газовой организации и ее специалистам. Конечно это потребует финансовых затрат, но душевное спокойствие не меряется деньгами. Безопасность жителей дома превыше всего. Однако, если вы все таки решите рискнуть и самостоятельно произвести установку котла, то для начала нужно получить соответствующее разрешение от газовой службы. Монтаж дело не из легких и требует максимальной сноровки.

  • Проверить наличие всех комплектующих для начала работ.
  • Убедится, что требования к напольным покрытиям, дверным проемам и оконным сооружения соблюдены согласно СНиП.
  • Произвести стабильную и горизонтальную установку прибора.
  • Газовый аппарат должен быть размещен вдали от электроприборов, а доступ обеспечен всесторонне.

Соблюдение всех вышеперечисленных требований обязательны и упустив хоть одно из них может случится не поправимая катастрофа. При монтаже все нужно взвесить и оценить возможности. Ведь вопрос установки отопительной системы газовым способом, должна проводится специалистами. Риск велик.

eurosantehnik.ru

Правила и нормативы установки газового котла

При установке газовых котлов важно придерживаться норм, которые прописаны в СНиПе-II-35-76 «Котельные установки» и своде правил по проектированию автономных систем теплоснабжения СП-41-104-2000. Иначе, если их не соблюсти, проверяющие органы не дадут разрешение на эксплуатацию газового оборудования. Рассмотрим, какие существуют нормы установки газового котла.

Общие требования к установке газового агрегата

Первый норматив, который нужно учесть при выборе газового котла, — это соответствие мощности устройства площади отапливаемого помещения. Расчет оптимальной производительности выполняют по специальным формулам.

Существуют модели газовых котлов с различными характеристиками: напольные, настенные, с открытой или закрытой камерами сгорания.

Для установки агрегатов с открытой топкой (атмосферных) необходим полноценный дымоход, поэтому в основном такие модели применяют для обогрева частных домов. Котлы с открытой камерой разрешается устанавливать только в отдельном специально оборудованном помещении – котельной или топочной.

Газовому устройству с закрытой топкой (турбированному) для вывода дыма достаточно лишь подвести коаксиальный дымоход. Он состоит из двух труб и одновременно обеспечивает вывод дыма и приток воздушных масс к горелочному устройству. Такой агрегат можно устанавливать в любом нежилом помещении, например, кухне, прихожей или ванной комнате. Главное, чтоб оно соответствовало всем требованиям СНиПа. Однако если Ваше устройство с закрытой камерой сгорания имеет мощность более 60 кВт, то для него придется также искать отдельное помещение — котельную.

Обратите внимание! Для квартиры многоквартирного дома допускается установка газовых устройств общей мощностью до 150 кВт.

Требования к помещению, где расположен газовый котел

В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.

Нормы помещения для агрегата с открытой камерой сгорания

Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:

  1. Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
  2. Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
  3. Высота потолка – 2-2,5 м.
  4. Ширина дверей – не меньше 0,8 м.
  5. Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
  6. Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
  7. Иметь вентиляционный канал.
  8. Электрические выключатели, размещаемые снаружи котельной.

Нормы помещения для котла с закрытой топкой

Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:

  • высота потолка более 2 м;
  • объем — не менее 8 м²;
  • хорошо проветривается;
  • поверхность стен выполнена из пожаробезопасных материалов.

Допускается даже встраивать турбированные агрегаты в кухонную мебель.

Требования к вентиляции в котельной

В котельной или другом помещении, в котором находится газовый котел, необходимо предусмотреть принудительную и естественную вентиляцию. Показатели воздухозамещения рассчитывают исходя из мощности агрегата.

Естественная вентиляция предотвращает скопление угарного газа, что может быть опасным для здоровья и жизни жильцов. Естественный приток воздуха обеспечивается за счет окон, форточек и дверей.

Газовые котлы с закрытой камерой сгорания не нуждаются в принудительной вентиляции. Она обеспечивается за счет коаксиального дымохода, оснащенного вентилятором, посредством которого выполняется забор воздуха с улицы и выведение дыма.

В котельных с атмосферным агрегатом придется установить приточно-вытяжную вентиляцию в виде нескольких вентиляторов, которые подключены к датчикам дыма. При увеличении концентрации углекислого газа датчики подают сигнал, и вентиляторы начинают работать.

Обратите внимание! Хорошая вентиляция должна обеспечивать трехкратное замещение воздуха в помещении в течение 1 часа.

Нормы пожарной безопасности

Чтобы газовая система отопления соответствовала противопожарным нормам, следует выполнять определенные условия:

  1. Атмосферные устройства можно располагать на чердаке, цокольном или любом другом этаже дома. Запрещается размещать данные агрегаты в подвале.
  2. Турбированные газовые котлы разрешено устанавливать в любом нежилом помещении, а также на чердаке и в подвале.
  3. Двери помещений, где находятся газовые устройства, должны открываться наружу.
  4. Котельная отделывается огнеупорными материалами с минимальным пределом сопротивляемости огню — не менее ЕI45.
  5. Турбированные навесные газовые котлы отгораживают от стены примыкания щитом, выполненном из негорючего материала. Напольные модели ставят на огнеупорную подкладку.

Воспламеняющиеся элементы интерьера разрешается устанавливать рядом с котлом не ближе 30 см.

Правила энергообеспечения

Энергообеспечение газового котла включает следующие условия:

  1. Обязательное заземление агрегата — это исключает возможность того, что искра статического электричества станет причиной возгорания.
  2. Энергозависимые устройства рекомендуется подключать к стабилизатору напряжения и источнику бесперебойного питания. Иначе, при отключении электричества, хозяева останутся не только без света, но и без отопления.
  3. Розетка для газового котла должна находиться вблизи от него, чтобы была возможность подключить устройство напрямую. Использование переносок не допускается.

Требования к устройству дымохода

Нормы установки газового котла в частном доме дополняются правилами монтажа дымохода, если агрегат имеет открытую камеру сгорания. К устройству дымохода предъявляются такие требования:

  1. Труба не может иметь более 3 поворотов.
  2. Участок, соединяющий патрубок котла и дымоход, имеет длину не более 25 см.
  3. Диаметр трубы должен соответствовать мощности агрегата.
  4. Край дымохода устраивают минимум на 50 см выше конька крыши.
  5. Отверстие для прохода трубы через перекрытие делают больше, чем диаметр дымохода. Между ним и материалом перекрытия располагают огнеупорный материал.
  6. Чтобы обеспечить сбор конденсата и сажи при чистке, следует предусмотреть конденсатосборник в нижней части трубы.

При установке газового котла своими руками важно соблюсти все требования, предъявляемые к размещению определенной модели агрегата. Иначе газопоставляющая компания не даст разрешение на эксплуатацию неправильно установленного оборудования.

oteple.com

Установка котлов отопления в помещениях без окон

В вашей статье http://strmnt.com/montazh-i-ustanovka-gazovyx-kotlov-trebovaniya-i-pravila.html есть фраза «Существуют исключения: если котел отопления с замкнутой камерой сгорания, то объем котельной не нормируется, и наличие окна с выходом наружу не обязательно». Подскажите, пожалуйста, СНиП и ГОСТ, в котором можно найти данную информацию. Если можно, конкретный пункт. Спасибо.

В современных системах отопления, использующих в качестве топлива газ, как известно, используются два типа котлов: с открытой или закрытой камерами сгорания. Причем, к помещениям для монтажа котлов с замкнутой камерой сгорания предъявляются менее жесткие требования, чем к оборудованию первого типа.

Экологичность котлов с замкнутой камерой сгорания

В котлах с открытой камерой сгорания для обеспечения процесса горения используется воздух помещения, в котором оборудование установлено, а продукты сгорания выводятся естественным образом через общий для здания дымоход. Котлы этого типа устанавливаются в отдельном помещении с окном и вытяжным вентиляционным каналом, что позволяет обеспечить приток свежего воздуха и эффективно выводить отработанные токсичные газы.

Котел с закрытой камерой сгорания – это герметичный агрегат, в который необходимый для сгорания газа воздух поступает прямо с улицы по собственному воздуховоду. Продукты сгорания также выводятся по индивидуальному дымоходу, не попадая ни в общедомовой дымоход и не соприкасаясь с воздухом помещения.

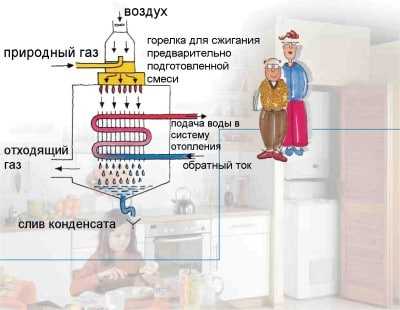

Схема работы газового котла с замкнутой камерой сгорания делает его самым экологичным отопительным оборудованием, рекомендованным базовым для проектирования индивидуальных систем отопления в многоквартирных домах

Благодаря высоким экологическим показателям не только допускается установка оборудования этого типа в как в котельных, так и в любых других помещениях, даже жилых и без окон, но оно также рекомендовано как базовое при создании индивидуальных отопительных систем даже в многоквартирных домах.

Нормативные документы, регламентирующие эксплуатацию газового отопительного оборудования

Установка и эксплуатация газового отопительного оборудования осуществляется в соответствии с нормами СНиП, которые периодически переиздаются и видоизменяются по мере того, как видоизменяется оборудование и даже экономические условия.

Так, если СНиП 2.04.08-87 запрещали размещать газовые котельные в полуподвальных, цокольных и мансардных помещениях, то заменивший его документ 31-02-2001 это требование упраздняет. Первый документ был ориентирован на сжиженный углеродный газ (СУГ), а следующее издание уже адаптировано под природный газ и содержит более либеральные нормы.

Во время разработки последнего издания СНиП котлы с закрытой камерой сгорания в России еще массово не использовались и норм по его установке документ не содержит. Оборудование этого типа эксплуатируется в соответствии с территориальными строительными нормами.

В соответствии с ТСН 41-312-2004 котел с замкнутой камерой сгорания можно устанавливать даже в ванной комнате без окон

Например, для Московской области это ТСН 41-312-2004, в котором п.10.10 позволяет устанавливать котлы с закрытой камерой сгорания «в жилых комнатах, кухнях, коридорах, нежилых помещениях», обязательно предусмотрев  в них автономный пожарный извещатель.

strmnt.com

Требования к помещению для установки газового котла в частном доме

Если вы знаете требования к помещению для установки газового котла в частном доме, то сможете выполнить их все перед согласованием и подачей документов на ТУ.

Если у вас в поселке есть магистральный газ или он ожидается в самое ближайшее время, то требования к помещению для установки газового котла в частном доме вы должны знать еще до начала строительства жилого строения.

Ведь без этого вы не будете знать, какую закладывать высоту потолков или площадь котельной, а также не сможете заранее спроектировать дверные и оконные проемы в газовой котельной.

Некоторые нюансы

Важно! Есть СНиП и есть требования региональных газовых компаний. СНиП едины на всей территории страны, а вот требования региональных газовиков иногда разнятся довольно сильно.

И если требования СНиП будут влиять на эксплуатационные характеристики котельной, то требования газовиков – на согласование, ТУ и на собственно запуск.

Вы можете построить газовую котельную согласно всем требованиям СНиП, но именно местные газовщики решают – подключать вам магистральный газ или нет.

Второй момент. Мы говорим, прежде всего, о подключении к магистральному газу. Да, котельная на сжиженном газе, так же, как и оборудование на нем, являются источниками повышенной опасности и все обязательные требования должны соблюдаться.

Однако, при подключении вашего оборудования к газгольдеру все работы и приемку производят специалисты коммерческой компании, которая реализует этот проект на вашем участке.

А вот с магистральным газом работает местное отделение РАО Газпром Распределение. А значит, и требования будут более жесткие, и приемка будет проходить совсем в другом ключе.

Требования к котельной для газового котла в частном доме

Итак, какие существуют требования к помещению для установки газового котла в частном доме, на основании которых вам могут подписать согласование и выдать ТУ на установку и подключение оборудования?

Стоит сразу оговориться, что в данном документе идет речь о требованиях для установки газовых тепловых агрегатов до 30 кВт тепловой мощности с открытой камерой сгорания в настенном и напольном вариантах.

Почему так? Потому что для настенных вариантов котлов с закрытой камерой сгорания и возможностью подключения коаксиального дымохода вам не потребуется котельная. Вы сможете установить такое оборудование даже на кухне.

Поэтому требования по ним распространяются на все помещения – смотрите их ниже на этой же странице.

Итак, требования к помещению котельной, в которой будет установлен настенный или напольный газовый котел с открытой камерой сгорания:

  1. Высота потолков в газовой котельной должна быть не менее 250 см в чистоте (в некоторых источниках 220 см).
  2. Перед размещенным тепловым агрегатом должно быть не менее 1 метра спереди и по бокам для проведения осмотра и технических работ специалистами обслуживающей газовой организации.
  3. Площадь остекления котельной должна составлять не менее 1/10 от площади помещения (например, для котельной объемом 6 кв.м. это 0,6 кв.м.).
  4. Помещение должно быть оборудовано естественной вытяжной вентиляцией, с производительностью подбираемой по мощности вашего газового оборудования.
  5. В помещение должен быть обеспечен приток воздуха естественным путем (неплотности и отверстия в окнах и дверях) снаружи и из внутренних помещений дома.

Некоторые региональные отделения компании Газпром предъявляют также следующие требования к помещению, в котором будет размещаться газовый котел с открытой камерой сгорания:

  1. Обязательное наличие отдельной двери котельной, которая открывается сразу на улицу.
  2. Двери и окна в котельной должны открываться наружу.
  3. Приток воздуха в котельную должен производиться не из внутренних помещений.
  4. Стены в котельной должны быть изготовлены из несгораемых материалов.
  5. Вытяжная вентиляция должна иметь производительность согласно установленным значениям (и приводится норматив, закрепленный в ведомственном документе).

Выполнять ли данные требования, решать вам. Только еще раз напомню, что вряд ли вам подпишут все документы и произведут подключение оборудования без выполнения именно этих «местных» правил. Монополист – он на то и монополист.

Требования к прочим помещениям

Здесь как раз пойдет речь о том, что можно повесить газовый настенный котел мощностью до 30 кВт с коаксиальным дымоходом прямо на кухне или в коридоре.

В общем, сгодится любое помещение, которое будет соответствовать минимальным требованиям:

  1. В помещении не должна быть избыточная влажность (то есть. Повесить газовый котел в ванной комнате или прачечной у вас не получится).
  2. Помещение не должно быть жилым (нельзя размещать газовый котел в спальне, детской или гостиной).
  3. Помещение должно быть оборудовано вытяжной вентиляцией (впрочем, в современном доме вряд ли найдется хотя бы одно такое помещение, в котором нет вытяжной вентиляции).

В общем-то, вот и все требования к помещению для установки газового котла в частном доме, которые необходимо выполнить владельцу для подключения теплового оборудования к магистральному газу.

kotlobzor.ru

Газовый котел с закрытой камерой сгорания

В газовых котлах с закрытой камерой сгорания (турбированных котлах) камера сгорания изолирована от помещения котельной. Тяга в таких котлах создаётся с помощью встроенного вентилятора, который отводит продукты сгорания и создает разряжение в камере сгорания для притока воздуха для горения.

Принцип работы турбированного котла

В турбированных котлах для обеспечения подвода воздуха и отвода продуктов сгорания обычно используется коаксинальный дымоход («труба в трубе»). В таком дымоходе образуется два канала: наружный (между стенками наружной и внутренней трубой) – для подвода воздуха для горения и внутренний (по внутренней трубе) – для отвода продуктов сгорания. Для удобства монтажа и эксплуатации, предусматриваются и другие варианты организации дымохода, например, по различным трубам – одна для забора воздуха, другая для отвода продуктов сгорания, которые могут быть разведены исходя из условий монтажа. Если возникает необходимость, воздух для горения может забираться и непосредственно из помещения котельной.



Преимущества котла с закрытой камерой сгорания

Главное преимущество «турбированных» газовых котлов заключается в удобстве монтажа, т.к. для его размещения не требуется «капитального дымохода», продукты сгорания могут отводиться прямо через стену котельной. Воздух для горения также может поступать к котлу непосредственно снаружи дома. Достоинствами котла с закрытой камерой сгорания являются также его большая безопасность и комфортность эксплуатации. Кроме того, в некоторых моделях турбированных котлов частота вращения лопастей вентилятора модулируется в зависимости от требуемой мощности, вследствие чего создается оптимальный состав газовоздушной смеси, благодаря чему повышается КПД котла и снижается количество вредных веществ в продуктах сгорания.



Недостатки турбированных котлов

При очевидных достоинствах котлов с закрытой камерой сгорания, имеются и определенные недостатки:

  • ограниченность длины дымохода;
  • возможность «задувания» и образования инея и обледенения на выходе коаксинальной трубы из стены;
  • «неэстетичный» вид трубы, выведенной через стену, вероятность нанесения вреда фасаду стены от продуктов сгорания
  • конденсат на трубе подвода воздуха, особенно, при раздельном дымоходе

Что перевесит для потребителя – достоинства или недостатки, зависит от конкретных условий монтажа и эксплуатации.



Требования к размещению турбированного котла

При принятия решения, какой котел выбрать – с закрытой или открытой камерой сгорания, необходимо оценить возможность размещения его на объекте. Кроме общих требований, предъявляемых к газовым котельным и монтажу газового оборудования, к размещению турбированных котлов отопления предъявляется ряд особенных требований. В частности, СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб” (Г21) определяет вывод дымохода турбированного котла через фасад здания осуществляется на расстоянии:

  • не менее 2,0 м от уровня земли;
  • не менее 50 см по горизонтали до окон, дверей и открытых вентиляционных отверстий;
  • не менее 50 cм над верхней гранью окон, дверей и вентиляционных решеток;
  • не менее 1 м по вертикали до окон при размещении дымохода под ними.

Также не разрешается выводить дымоход на фасад дома под вентиляционной решеткой.  Длину горизонтального участка дымохода газового котла с закрытой камерой сгорания при выходе через наружную стену следует принимать не более 3 м.

Если у Вас возникли вопросы, задавайте их в комментариях!

akrosystems.ru

Требования к помещению для установки газового котла в частном доме

Хотя газовый котел принадлежит к устройствам, пользование которым является наиболее простым и удобным, он одновременно возглавляет список самых опасных отопительных агрегатов. Виной этому является газ, который в случае утечки может создать много бед. Поэтому государственные учреждения разработали жесткие требования к помещению для установки газового котла. Согласно данным требованиям, этим помещением может быть кухня, одна из комнат дома или отдельное здание.

Возможность монтажа котла зависит от его мощности и объема помещений. Нормы предусматривают три варианта:

  1. Для устройств с мощностью меньшей 30 кВт подходят помещения с объемом не менее 7,5 куб. м.
  2. Агрегаты с мощностью 30-60 кВт можно устанавливать в помещении с объемом, который превышает 13,5 куб. м.
  3. Для более производительных котлов необходимым является помещение с минимальным объемом 15 куб. м.

Стоит добавить, что требования позволяют производить монтаж газового котла на территории кухни.

Требования к кухне

Сначала нужно отметить, что в этом помещении можно устанавливать устройства с мощностью, не превышающей 30 кВт. Более мощные агрегаты являются запрещенными.

Чтобы установить газовое устройство на кухне, она должна отвечать таким требованиям:

  1. Площадь должна превышать 15 кв. м.
  2. Стены не могут быть ниже 2,2 м.
  3. Обязательным является наличие окна с форточкой.
  4. Площадь окна должна соответствовать правилу: 0,03 кв. м на 1 куб. м.
  5. Все стены должны обладать огнестойкостью, равной ¾ часа. Если они сделаны из горючего материала (например, являются деревянными), то их покрывают изоляционным щитом, сделанным из огнестойких материалов (например, асбеста и металла). При этом щит должен иметь такие размеры, благодаря которым он может выступать по бокам и внизу котла на 10 см, а также на 80 см сверху устройства.
  6. Если происходит установка напольного варианта, то должна быть негорючая подложка. Устанавливают такую подложку, которая выступает на 10 см со всех сторон котельного устройства. Это часто отмечают в разных видео.
  7. У пола должно быть отверстие, через которое может поступать свежий воздух. Благодаря ему возникает постоянная необходимая для работы установки циркуляция воздуха.
  8. Наличие вентиляции.
  9. Расстояние между устройством и стеной, на которой оно находится, должно превышать 10 см.

Требования к отдельному помещению дома

Такая комната может находиться в любой части кирпичного, деревянного или каменного дома. То есть установка газового котла своими руками может быть проведена в цокольной комнате, в подвале, на чердаке или любом этаже здания. Согласно многим видео о принципе создания котельной, для монтажа устройства лучше подбирать комнату на первом этаже. Так удобнее заносить и выносить разное оборудование.

Однако любой из этих вариантов всегда должен соответствовать ряду требований:

  1. Стены должны противостоять огню в течение ¾ часа.
  2. Освещение только естественное.
  3. Наличие такой вентиляционной системы, которая за 1 час может поменять объем воздуха 3 раза.
  4. Наличие отдельного выхода наружу.
  5. Объем комнаты должен быть равным или превышать 15 куб. м. На практике объем стоит делать больше, ведь размеры такого помещения слишком малые для комфортного обслуживания котла и всех элементов обвязки.
  6. Расстояние от пола до потолка – не менее 2,5 м.

Требования к котельной в отдельном здании

Чтобы провести в такой котельной монтаж котлов, нужно выполнить требования из вышеописанного раздела. Кроме этого есть ряд дополнительных необходимых для выполнения условий:

  1. Фундаменты этого здания и основного кирпичного или деревянного дома не должны прикасаться друг к другу.
  2. Все элементы конструкции: пол, стены, потолок и крышу нужно делать из огнестойких материалов. Согласно требованиям, внутреннюю отделку делают из керамической плитки или любых других негорючих материалов. Такой принцип отделки нужно осуществлять в любом котельном помещении.
  3. В состав используемого при строительстве бетонного раствора обязательно должен входить песок.
  4. Нужно заливать отдельный фундамент для газового котла. Это делается после завершения строительства всего помещения. При этом должно выполняться условие: он должен выступать над полом на 15-20 см.

Поскольку правила установки газового котла требуют подключения к нему системы канализации (она нужна, чтобы сбрасывать давление в случае его превышения или же сливать теплоноситель), ее также надо провести в отдельную котельную.

С практической точки зрения отдельное здание стоит размещать на небольшом расстоянии от северной стороны деревянного или кирпичного дома. В крайнем случае, ее строят возле восточной стороны. Что касается участков у южной и западной сторон деревянного дома, то осуществлять на них строительные работы не стоит.

Особенности вентиляционной системы

Ее главной задачей является обеспечение постоянного притока свежего, необходимого для сгорания газа, воздуха. Особенно востребованной она является тогда, когда техническая схема котла включает открытую камеру сгорания. Это потому, что такие устройства берут кислород из помещения, в котором находятся.

Что касается газовых агрегатов с закрытой камерой сгорания, то свежий воздух они берут снаружи. Он поступает через коаксильный дымоход. Принцип его работы можно увидеть в разных видео.  Во многих случаях такой дымоход имеют настенные модели и некоторые напольные. Обычно мощность агрегатов с закрытой камерой сгорания не является большей 50 кВт. Причем количество моделей с такой мощностью невелико. Большинство котлов с закрытой топкой рассчитаны для монтажа на кухне, то есть имеют мощность меньшую 30 кВт.

Из вышесказанного видно, что для отопления большого деревянного или кирпичного дома в отдельном помещении-котельной или здании-котельной нужно проводить монтаж котлов отопления с большей производительностью. А они всегда имеют открытую камеру сгорания.

Вентиляция в котельной может быть:

  1. Естественной. Ее принцип работы базируется на самовольном притоке воздуха. Не является очень эффективной, ведь сильно зависит от погодных условий и контролировать ее работу практически невозможно.
  2. Принудительной. Предусматривает использование вентиляторов.

Правила организации естественной вентиляции

Исполнение естественной вентиляции может иметь два варианта:

  1. Первый не предполагает наличия каких-либо вентиляционных отверстий в помещении. Он подходит для тех котельных, в которых стоят старые деревянные двери и окна. Это потому что они, имея немало щелей, способны пропускать сквозь себя воздух. Множество этих щелей появляется из-за того, что они неплотно прилегают к косякам. Такой вариант возможен для маломощных котлов и подходит только как временное решение.
  2. Второй предусматривает создание в стене двух отверстий: одно нужно для притока воздуха, другое – для его выхода. Диаметр каждого из них может равняться 10-15 см. В каждое из этих отверстий вставляют пластиковую трубу. Трубы должны быть оснащены клапаном обратной тяги (благодаря этому воздух сможет двигаться только в одном нужном направлении), а также сетками с двух сторон. Они могут быть пластиковыми или металлическими.

Согласно описанным в разных видео требованиям, отверстие для притока воздуха нужно делать ниже уровня топливной камеры. Конечно, его пробивают на малом расстоянии от топки сгорания газа. Вентиляционное отверстие должно находиться над котлом. Благодаря этому продукты сгорания, которые сумели попасть в помещение, поднявшись вверх, сразу выйдут наружу. Стоит добавить, что верхний конец вытяжки должен быть защищен от дождя козырьком.

Организация естественной вентиляции является допустимой тогда, когда происходит установка  в частном доме газового котла с мощностью меньше 30 кВт.

Принудительная вентиляция

Ее организация очень похожа на естественную с двумя отверстиями. Но есть одно отличительное техническое условие: она требует использования двух вентиляторов, крепление которых осуществляется на концах обоих отверстий.

Главным принципом выбора вентиляторов является их способность наполнить котельную, в которой будет проводиться монтаж котлов отопления, максимально необходимым для работы агрегатов объемом воздуха. При этом вентиляторы должны иметь запас мощности. Лучше, если он будет составлять 30%.

Правила обустройства дымоходов

В основном они касаются тех дымоходов, которые подходят к котлам с открытой камерой сгорания. Что касается агрегатов с закрытой топкой, то производители дополняют комплект готовыми дымоходами, которые однозначно соответствуют всем требованиям. Единственное, что нужно правильно сделать перед тем, как установить котел с закрытой топкой, так это собрать и подключить к агрегату такой дымоход.

Требования к дымовой трубе для устройств с открытой топкой являются такими:

  1. Диаметр должен соответствовать определенной производителем норме.
  2. Количество колен не может превышать цифру 3.
  3. Расстояние от верха дымохода до козырька крыши деревянного дома не должно превышать 5 м.
  4. Его верхний конец нельзя размещать ниже крыши деревянного дома. Иначе дымоход частично превратится в трубу подачи свежего воздуха.
  5. Дымоходная труба должна быть круглой. Квадратная или прямоугольная запрещены. Разрешается использовать металлическую трубу. В ней должны быть отверстия для чистки дымохода. Поскольку принцип герметичности дымохода нарушать нельзя, отверстия надо закрывать дверцами.
  6. Наличие зонта и любого защитного элемента наверху дымовой трубы запрещено.
  7. Дымоход должен быть таким, чтобы через него не мог пройти газ.

poluchi-teplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
