Трехходовые регулирующие клапаны Herz для систем отопления
Главная / Каталог товаров / Herz / Отопление / Терморегулирование / Клапаны трехходовыеТрехходовой регулирующий клапан специально создан для объединения двух различных потоков в один общий или переключения между ними. В системе водоснабжения такая арматура применяется, чтобы смешивать горячую и холодную воду. Трехходовой клапан для отопления используется с целью получения отдельного смесительного узла с постоянно стабильной заданной температурой циркуляции.
По конкретным функциям, выполняемым этим видом арматуры, можно выделить:
- трехходовой смесительный клапан. Он служит для создания потока с постоянной температурой и работает по следующему принципу. Из входных труб 1 и 2 поступает рабочая среда различных тепловых режимов, а клапан регулирует степень ее проходимости. В результате смешения получается новый поток уже заданной температуры. Такой клапан используется, например, для напольного отопления.
- трехходовой термостатический клапан. Он содержит в себе термостат, который реагирует на тепловые изменения и просто перекрывает один входной поток на время охлаждения определенного участка системы, при этом не оказывается никакого воздействия на второй вход и выход рабочей среды.
- трехходовой разделительный клапан. Его главная особенность состоит в возможности переключения потоков как между генераторами (например, водонагревателем и солнечной батареей), так и между потребителями тепла (например, контуром ГВС и отопительным контуром).
Клапан трехходовой фланцевый соединяется с трубами и арматурой с помощью специальных колец с отверстиями (фланцев). Кроме подобного способа для подключения арматуры есть еще муфтовый и приварочный. Иногда могут быть использованы сразу несколько типов на одном клапане.
Цена на трехходовой клапан с электроприводом выше, чем на модели без него. Он удобен тем, что регулирование осуществляется в автоматическом режиме, но главное – именно такая установка позволяет существенно повысить производительность всей системы. Если вы хотите купить трехходовый клапан, необходимо знать область его будущего применения и предполагаемые технические нагрузки. Наши консультанты помогут с подбором любой арматуры для ваших инженерных систем.
Showing 1–12 of 15 results
Сортировка по умолчаниюПо популярностиПо новизнеПо цене: по возрастаниюПо цене: по убываниюheiz-spb.ru

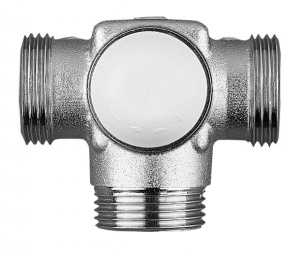

Трехходовый термостатический клапан ГЕРЦ CALIS-TS || ГЕРЦ
Артикул:1 7761 01
Размер:15
Kvs, м3/ч:2,75
Вес:278 г
Кол-во штук в упаковке:10
Цена:29,25 €
Описание
Трехходовый термостатический клапан ГЕРЦ CALIS-TS c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно.
Дополнительные материалы
Полезные ссылки
Похожие товары
Фото Описание Размер
Инструменты и запчасти
Фото Описание
# Артикул: 1 6807 90 | |
# Артикул: 1 7780 00 | |
| # Артикул: 1 6329 30 | |
# Артикул: 1 6890 00 |
herz-armaturen.ru
Клапан регулирующий трехходовой, HERZ
Регулирующий трехходовой клапан ГЕРЦ
Клапан предназначен для регулирования (смешения или разделения) теплоносителей, холодоносителей и воздуха в системах отопления, охлаждения. Применяется вместе с приводами в качестве исполнительного прибора с регулируемой характеристикой (линейная, равнопроцентная или квадратичная). Привод может монтироваться в любом положении, от вертикального до горизонтального, в верхнем полукруге. Следует предотвращать проникновение в привод конденсата, капель воды и т.п. При подаче напряжения на привод происходит самоюстировка, поэтому дополнительная настройка не требуется.
Область применения:
Контуры смешивания, распределения тепловых пунктов, котельных, холодильных станций и других установок систем теплохолодоснабжения и водоснабжения.
- Клапан трёхходовой регулирующий с наружной цилиндрической резьбой согласно ISO 228/1 класс В, с плоским уплотнением
- Корпус выполнен из cc 754 S латуни
- Шпиндель из нержавеющей стали
- Конус вентиля из латуни с уплотнением из тефлона, усиленного стекловолокном
- Сальник из латуни с уплотнительным кольцом из EPDM
Макс. рабочая температура -15 …+ 130 °C
Макс. рабочее давление 16 bar / 130 °C до DN 32; 16 bar / 110 °C DN 40, DN 50
При температуре
При температурах > 100 °C использовать с температурным адаптером
Характеристика клапана: линейная
Утечка
Утечка в байпасе 1% от значения kvs
Допускается использование этиленгликоля в соотношении 15-45%
Отличительная особенность
Применяется вместе с приводами 1 7712.
Приобрести оборудование HERZ в интернет-магазине G-SCM.ru с доставкой по РФ
- Размещение заказа:
- Техническая поддержка
- Система скидок
- Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями
Нажмите на логотип для расчета ориентировочной стоимости
HERZ
Страна:Австрия
Категория:Разделительный / Смесительный
Рабочее давление:PN16
Материал корпуса:Латунь
Шток:При поднятом штоке клапана, направление – AB заблокировано
Количество ходов:3
Конус:Из латуни с уплотнением из тефлона, усиленного стекловолокном
Материал уплотнения:EPDM
Характеристика регулирования:Линейная
MAX рабочая температура:+130°C
MIN рабочая температура:-15°C
Тип управления:Электропривод
Герметичность:Утечка <0,02% от значения kvs – в проточном направлении
Назначение использования:Системы теплохолодоснабжения и водоснабжения
Среда:Допускается использование этиленгликоля в соотношении 15-45%
Присоединение:Резьбовое
Резьба:НР / НР / НР
Примечание:Монтируется на трубопроводе в соотв. с поставленной задачей (смешивание или разделение потоков)
Техническое описание (4037.pdf, 1,421 Kb) [Скачать]
g-scm.ru
Трехходовый термостатический клапан CALIS-TS-E-3D с повышенной пропускной способностью || ГЕРЦ
Артикул:1 7745 02
Размер:20
Kvs, м3/ч:5,28
Вес:510 г
Кол-во штук в упаковке:10
Цена:40,44 €
Описание
Трехходовый термостатический клапан CALIS-TS-E-3D с повышенной пропускной способностью, клапан слева от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно.
Отличительная особенность
Для монтажа термостатической головки в горизонтальном положении.
