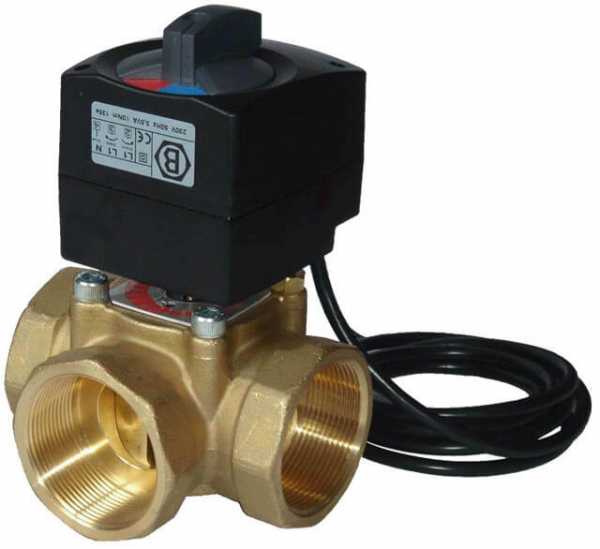

Трехходовой кран с сервоприводом esbe – Клапан трехходовой с сервоприводом — Отопление

Содержание

Esbe клапаны трехходовые VRG, 3F, электроприводы ARA. Термостатические клапаны Esbe.

Шведская компания ESBE (Эсби), вот уже на протяжении многих лет является общепризнанным лидером в области систем контроля водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серий VRG 131 и 3F, а также электрические приводы ESBE ARA и 90-й серий - это пример отличного качества и надежности по приемлемой цене. Широкий ассортимент смесительных клапанов Esbe позволяет сделать оптимальный выбор в зависимости от требований системы. В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны выпускаются с резьбовыми или фланцевыми соединениями.


Трехходовые смесительные клапаны Esbe VRG 131, 132

Клапаны Esbe серии VRG131 изготавливаются из специального латунного сплава DZR, что позволяет применять их в системах водоснабжения с санитарной горячей водой. В зависимости от модификации, клапаны Esbe VRG 131 выпускаются в типоразмерах DN15-50. Пропорции смешивания регулируются вручную или посредством автоматического управления. Клапаны серии VRG имеют низкую утечку. Благодаря компактной конструкции и наличию маркировки, сборка и разборка клапана осуществляется достаточно просто.

Муфтовые соединения, корпус-латунь, золотник-латунь, уплотнение- EPDM, T=-10C...110C. Pmax=10 бар
Модель Артикул DN, мм Подключение Kvs, м³/час  Вес, кг Заменяет
VRG131-15-0.4 цена >> 11600100 15 Rp 1/2" 0,4 0,40 -
VRG131-15-0.63 цена >> 11600200 15 Rp 1/2" 0,63 0,40 -
VRG131-15-1 цена >> 11600300 15
Rp 1/2"
1,0 0,40 -
VRG131-15-1.6 цена >> 11600400 15 Rp 1/2" 1,6 0,40 -
VRG131-15-2.5 цена >> 11600500 15 Rp 1/2" 2,5 0,40 3MG15, 3G15
VRG131-15-4 цена >> 11600600 15 Rp 1/2" 4,0 0,40 -
VRG131-20-2.5 цена >> 11600700 20 Rp 3/4" 2,5 0,43 -
VRG131-20-4 цена >> 11600800 20 Rp 3/4" 4,0 0,43 -
VRG131-20-6.3 цена >> 11600900 20 Rp 3/4"
6,3
0,43 3MG20, 3G20
VRG131-25-6.3 цена >> 11601000 25 Rp 1"
6,3 0,70 -
VRG131-25-10 цена >> 11601100 25 Rp 1"
10 0,70 3MG25, 3G25
VRG131-32-16 цена >> 11601200 32 Rp 1 1/4" 16 0,95 3MG32, 3G32
VRG131-40-25 цена >> 11603400 40 Rp 1 1/2" 25 1,68 3G40
VRG131-50-40 цена >> 11603600 50 Rp 2"
40 2,30 3G50
VRG132-25-10 цена >> 11602500 25 G 1 1/4" 10 0,70 3MGA25
VRG132-32-16 цена >> 11602600 32 G 1 1/2" 16 0,95 3MGA25

Фланцевые смесительные клапаны Esbe 3F, 4F

Смесительные фланцевые клапаны ESBE 3F, 4F изготавливаются из литого чугуна и находят широкое применение в системах отопления и охлаждения. Клапаны Esbe 3F могут применяться в закрытых системах с водой, не содержащей растворённого кислорода. При работе клапана Esbe 3F, 4F более горячий теплоноситель смешивается с холодным, поступающим к котлу, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. Благодаря этому снижается риск возникновения низкотемпературной коррозии. Клапаны изготавливаются с типоразмерами DN 32-150.

Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C...110C. Pmax=6 бар
Модель Артикул DN, мм Крутящий момент
требуемого привода, Нм
Kvs, м³/час Вес, кг
3F-20 цена >> 11100100 20 3 12 3,5
3F-25 цена >> 11100200 25 3 18 4,0
3F-32 цена >> 11100300 32 5 28 5,9
3F-40 цена >> 11100400 40 5 44 6,8
3F-50 цена >> 11100600 50 10 60 9,1
3F-65 цена >> 11100800 65 10
90
10,0
3F-80 цена >> 11101000 80 10 150 16,2
3F-100 цена >> 11101200 100 15 225 21,0
3F-125 цена >> 11101400 125 15 280 27,0
3F-150 цена >> 11101600 150 15 400 37,0
4F-50 цена >> 11101900 50 10 60 11,0
4F-65 цена >> 11102000 65 10 90 12,2
4F-80 цена >> 11102100 80 10 150 20,0
4F-100 цена >> 11102200 100 15 225 25,0

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов.

Приводы Esbe ARA 600разработаны для автоматизации управления клапанами серий VRG, VRB, MG, G, F < DN50. Выпускаются для 24В и 230 В (частота 50 Гц). Некоторые виды клапанов и приводов сконструированы таким образом, что между ними образуется специальное соединение «клапан – привод», образующее устройство с уникальными характеристиками точности и устойчивости. Диапазон действия приводов составляет от 90°. Разные модели предусматривают разное время закрывания, в среднем от 15 до 240 секунд. Надёжность, экономичность и комфорт в использовании – главные принципы, которыми руководствуются специалисты компании Esbe при разработке сервоприводов Esbe ARA.

Модель Артикул
Эл. питание
Время
закрытия
Управление Усилие Заменяет
ARA639 цена >> 12520100 AC/DC 24 В 15/30/60/120 сек.
0-10 В/4-20 мА
6 Нм
-
ARA642 цена >> 12101600 AC 230 В 30 сек.
3-точечное с доп. выкл.
6 Нм -
ARA651 цена >> 12101200 AC 230 В 60 сек.
3-точечное 6 Нм 65
ARA652 цена >> 12101700 AC 230 В 60 сек. 3-точечное с доп. выкл. 6 Нм 65M
ARA655 цена >> 12120900 AC 230 В 60 сек. 2-точечное 6 Нм 68
ARA659 цена >> 12520200 AC/DC 24 В 45/120 сек. 0-10 В/4-20 мА 6 Нм 62P
ARA661 цена >> 12101300 AC 230 В 120 сек. 3-точечное 6 Нм 66
ARA662 цена >> 12101800 AC 230 В 120 сек. 3-точечное с доп. выкл. 6 Нм 66M
ARA663 цена >> 12100300 AC 24 В 120 сек. 3-точечное 6 Нм 62
ARA664 цена >> 12100800 AC 24 В 120 сек. 3-точечное с доп. выкл. 6 Нм 62M

Электроприводы, приводы Esbe серии 90.

Компактные реверсивные приводы Esbe серии 90 предназначены для управления регулирующими клапанами Esbe типоразмеров DN 15-150, момент силы 5-15 Нм. Данные сервоприводы поставляются в трех исполнениях в зависимости от типа управляющего сигнала: 2-х точечные, 3-х точечные либо пропорциональные, оснащены концевыми выключателями в крайних положениях и имеют возможность настройки рабочего угла в диапазоне 30–180°. Электропривод Esbe 90 позволяет управлять клапаном и в ручном режиме, при этом положение отображается на индикаторном диске. В данной серии доступны приводы с электропитанием как 24 В, так и 230 В и с различным временем открытия. Приводы Esbe серии 90 эффективно работают с клапанами серий VRG100, VRG200, VRG300, VRB100, F, MG, G, BIV и H.

Модель Артикул Эл. питание Время
закрытия
Управление Усилие
92 цена >> 12050600 AC 24 В 60 сек.
3-точечное 15 Нм
92P цена >> 12550100 AC/DC 24 В 60/90/120 сек. 0-10 В/4-20 мА 15 Нм
93 цена >> 12051300 AC 24 В 240 сек.
3-точечное 15 Нм
94 цена >> 12051700 AC 230 В 15 сек. 3-точечное 5 Нм
95 цена >> 12051900 AC 230 В 60 сек.
3-точечное 15 Нм
95-2 цена >> 12052000 AC 230 В 120 сек.
3-точечное 15 Нм
95M цена >> 12052200 AC 230 В 60 сек. 3-точечное с доп. выкл. 15 Нм
95-2M цена >> 12052100 AC 230 В 120 сек. 3-точечное с доп. выкл. 15 Нм
96 цена >> 12052300 AC 230 В 240 сек.
3-точечное 15 Нм
97 цена >> 12052500 AC 230 В 15 сек.
2-точечное 5 Нм
98 цена >> 12052600 AC 230 В 60 сек.
2-точечное 15 Нм

Контроллеры Esbe серий CRB, CRA, 90C, CUA.

Современные контроллеры Esbe серий CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и экономии электроэнергии. В серию CRA входят комбинированные приводы и контроллеры постоянного уровня температуры с возможностью регулирования температуры от 5 до 95°С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с датчиком комнатной температуры, на основе показаний которого производится регулировка.

Контроллеры ESBE CRB и CRA применяются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F<=DN40, Для клапанов серии F предназначены контроллеры CRA120, CRB 120.

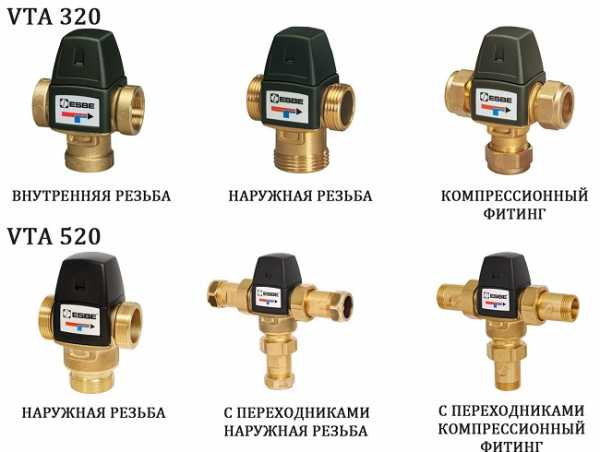

Термостатические смесительные клапаны Esbe VTA320, VTA370, VTA570.

Термостатические клапаны Esbe базовых серий VTA 320, VTA 370 имеют высокую пропускную способность и обладают повышенной функциональностью. В зависимости от модели, могут применяться в бытовых системах горячего водоснабжения и напольного отопления. Основными функциями данных клапанов являются асимметричное направление потока и защита от ожогов. Защита от ожогов основана на автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды.

Муфтовое соединение, корпус клапана- латунь DZR, золотник - латунь, уплотнение EPDM, PN=10, температура теплоносителя max. 95C.
Модель Артикул Присоединение Kvs, м³/час Темп. диапазон, °С Вес, кг
VTA321-15 цена >> 31100300 Rp 1/2" 1,5 20 - 43 0,45
VTA321-20 цена >> 31100700 Rp 3/4" 1,6
20 - 43 0,48
VTA321-20 цена >> 31100800 Rp 3/4" 1,6
35 - 60
0,48
VTA322-25 цена >> 31101000 G 1" 1,6
35 - 60 0,48
VTA372-25 цена >> 31200100 G 1" 3,4
20 - 55
0,52
VTA572-25 цена >> 31702100 G 1" 4,5
20 - 55 0,86

Трехходовой смесительный клапан имеет достаточно простое устройство. Он состоит из корпуса, имеющего два входа и один выход, а также штока специальной формы, на который установлена ручка (для ручного управления) или электропривод (для автоматического регулирования температуры потока). Шток способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, за счет чего создается определенное соотношение потоков и, как результат, на выходе получается смесь заданной температуры. Материалом корпуса трехходового клапана чаще всего выступают латунный сплав или литой чугун. Шток выполнен из латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном осуществляется с помощью, установленного на шток электропривода, который поставляется отдельно. Основными характеристиками электроприводов являются: время поворота штока на 90 градусов; усилие, с которым привод способен вращать шток; электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общедомового контроллера, который, основываясь на показаниях различных датчиков температуры, просчитывает положение штока трехходового клапана для получения заданной температуры теплоносителя на выходе.

Выбор электропривода для ротационного трехходового смесительного клапана. Для муфтовых смесительных клапанов ESBE используются приводы серии ARA600, для фланцевых чугунных клапанов – серия ESBE 90. Если клапан будет использоваться как отводной, то привод должен быть с 2-позиционным управлением. Если в качестве смесительного, то необходимо 3-точечное управление или пропорциональное регулирование: сигнал 0-10В. Далее выбираем нужную комбинацию времени поворота штока и назначения клапана. На бытовое горячее водоснабжение будет достаточно 60 секунд, а для подачи теплоносителя в радиаторы, чаще всего, используют электроприводы с временем поворота штока 120 секунд. При необходимости контролировать внешнее оборудование в зависимости от положения клапана (например, отключить ненужный насос и т.д.) определяем - нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит особого труда выбрать из представленных моделей именно ту, которая будет выполнять все заданные функции.

Покупая смесительный трехходовой клапан с электроприводом ESBE, вы получаете качественный продукт, хорошо зарекомендовавший себя на европейском рынке. В пользу этого утверждения говорит то, что многие известные европейские производители отопительной техники используют при производстве своей продукции смесительные трехходовые клапаны Эсби.

Получить дополнительную информацию о клапанах, электроприводах и контроллерах ESBE или сделать заказ Вы можете, обратившись в наш офис: тел.: (495) 921-65-00, E-mail: [email protected]

www.altermo.ru

кран ЭСБЕ для теплого пола, разновидности, преимущества

Содержание:

Несмотря на простую конструкцию, трехходовой клапан esbe относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Приспособления данного типа представлены в продаже в нескольких разновидностях.

Общая информация

Трехходовым клапаном называют устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения в состав отопительной системы прибор будет выполнять функцию хорошо известного крана-смесителя, задача которого заключается в переключении или смешивании потоков.


Благодаря трехходовому клапану эсбе достигаются следующие результаты:

  1. Перенаправление потоков из разных сетей.
  2. Рабочая жидкость приводится к необходимому температурному показателю при помощи смешивания холодной и горячей жидкости.
  3. Динамическое перенаправление дает возможность получить струю стабильной температуры.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.


Работа прибора происходит примерно так:

  1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
  2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

  • Гидроприводные.
  • Электроприводные.
  • Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.


Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа имеющихся в продаже трехходовых устройств применяется одна схема подключения. Для примера можно рассмотреть установку трехходового крана esbe. Лучше начать с водопроводной системы, где смесительные краны встречаются чаще всего. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодный и горячий потоки обладают различным давлением, что провоцирует перепады. В результате этого может возникать обратный поток. Системы с клапанами ESBE полностью безопасны в этом отношении.


В отопительных системах приборами данного типа могут оснащаться всего три участка:

  • Смесители системы «теплый пол».
  • Входящая в котел труба. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
  • Выходящая труба, для уменьшения подачи нагретого теплоносителя.

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Нужно понимать, что термостат для водяного теплого пола позволяет сократить затраты на отопление. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.


 Для выхода из такого положения обычно применяется два варианта действий:

  1. Заужается вторая линия.
  2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.


С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: "Какой трехходовой клапан для твердотопливного котла лучше выбрать, принцип работы и устройство"). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.


teplospec.com

Как работают сервоприводы и трехходовые клапаны

Как работают сервоприводы и трехходовые клапаны

В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов).

Что такое клапан?

Клапан - это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана.

В системе отопления существуют два самых распространенных вида клапанов:

Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход.

Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода.

Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление.

Клапаны бывают:

Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления.

Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач…

Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи.

Связь между сервоприводами и клапанами

В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика):

1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей.

2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик.

3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан.

Что такое сервопривод?

Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Какие бывают сервоприводы?

Существуют также термоприводы, которых тоже называют сервоприводами.

Подробнее: Сервопривод коллекторный. Выбор и правила подключения.

Но мы в этой статье разберем только электроприводы (сервоприводы)

Электроприводы бывают двух направлений:

Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции.

Такой сервопривод делает ESBE 99K2 подробнее: Трехходовой клапан с сервоприводом ESBE

Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру.

Такой вариант служит для перенаправления потоков теплоносителя.

Подробнее об этом: Трехходовой клапан для перенаправления движения теплоносителя

Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева.

Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана.

Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта.

Электропривод как отдельное звено в автоматике.

Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024

Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт.

То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов.

Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами.

Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов…

Что же такое контроллер?

Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент.

Существует различное множество контроллеров, которые выполняют различные задачи.

Для системы отопления обычно выполняются такие задачи:

Самая распространенная задача – это получить настроечную температуру теплоносителя.

В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков.

Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы.

Самый дешевый контроллер серии ТРМ

Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru

Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях.



Если Вы желаете получать уведомления
о новых полезных статьях из раздела:
Сантехника, водоснабжение, отопление,
то оставте Ваше Имя и Email.


    Серия видеоуроков по частному дому
            Часть 1. Где бурить скважину?
            Часть 2. Обустройство скважины на воду
            Часть 3. Прокладка трубопровода от скважины до дома
            Часть 4. Автоматическое водоснабжение
    Водоснабжение
            Водоснабжение частного дома. Принцип работы. Схема подключения
            Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
            Расчет самовсасывающего насоса
            Расчет диаметров от центрального водоснабжения
            Насосная станция водоснабжения
            Как выбрать насос для скважины?
            Настройка реле давления
            Реле давления электрическая схема
            Принцип работы гидроаккумулятора
            Уклон канализации на 1 метр СНИП
    Схемы отопления
            Гидравлический расчет двухтрубной системы отопления
            Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
            Гидравлический расчет однотрубной системы отопления
            Гидравлический расчет лучевой разводки системы отопления
            Схема с тепловым насосом и твердотопливным котлом – логика работы
            Трехходовой клапан от valtec + термоголовка с выносным датчиком
            Почему плохо греет радиатор отопления в многоквартирном доме
            Как подключить бойлер к котлу? Варианты и схемы подключения
            Рециркуляция ГВС. Принцип работы и расчет
            Вы не правильно делаете расчет гидрострелки и коллекторов
            Ручной гидравлический расчет отопления
            Расчет теплого водяного пола и смесительных узлов
            Трехходовой клапан с сервоприводом для ГВС
            Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
    Конструктор водоснабжения и отопления
            Уравнение Бернулли
            Расчет водоснабжения многоквартирных домов
    Автоматика
            Как работают сервоприводы и трехходовые клапаны
            Трехходовой клапан для перенаправления движения теплоносителя
    Отопление
            Расчет тепловой мощности радиаторов отопления
            Секция радиатора
            Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
            Новые насосы работают по-другому…
    Регуляторы тепла
            Комнатный термостат - принцип работы
    Смесительный узел
            Что такое смесительный узел?
            Виды смесительных узлов для отопления
    Характеристики и параметры систем
            Местные гидравлические сопротивления. Что такое КМС?
            Пропускная способность Kvs. Что это такое?
            Кипение воды под давлением – что будет?
            Что такое гистерезис в температурах и давлениях?
            Что такое инфильтрация?
            Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
            Гидравлические смыслы, понятия и расчет цепей систем отопления
            Коэффициент затекания в однотрубной системе отопления
    Видео
            Отопление
                    Автоматическое управление температурой
                    Простая подпитка системы отопления
                    Теплотехника. Ограждающие конструкции.
            Теплый водяной пол
                    Насосно смесительный узел Combimix
                    Почему нужно выбрать напольное отопление?
                    Водяной теплый пол VALTEC. Видеосеминар
                    Труба для теплого пола - что выбрать?
                    Теплый водяной пол – теория, достоинства и недостатки
                    Укладка теплого водяного пола - теория и правила
                    Теплые полы в деревянном доме. Сухой теплый пол.
                    Пирог теплого водяного пола – теория и расчет
            Новость сантехникам и инженерам
            Сантехники Вы все еще занимаетесь халтурой?
            Первые итоги разработки новой программы с реалистичной трехмерной графикой
            Программа теплового расчета. Второй итог разработки
            Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции
            Итоги разработки новой программы по гидравлическому расчету
    Нормативные документы
            Нормативные требования при проектировании котельных
            Сокращенные обозначения
    Термины и определения
            Цоколь, подвал, этаж
            Котельные
    Документальное водоснабжение
            Источники водоснабжения
            Физические свойства природной воды
            Химический состав природной воды
            Бактериальное загрязнение воды
            Требования, предъявляемые к качеству воды
    Сборник вопросов
            Можно ли разместить газовую котельную в подвале жилого дома?
            Можно ли пристроить котельную к жилому дому?
            Можно ли разместить газовую котельную на крыше жилого дома?
            Как подразделяются котельные по месту их размещения?
    Личные опыты гидравлики и теплотехники
            Вступление и знакомство. Часть 1
            Гидравлическое сопротивление термостатического клапана
            Гидравлическое сопротивление колбы - фильтра
    Видеокурс
            Скачать курс Инженерно-Технические расчеты бесплатно!
    Программы для расчетов
            Technotronic8 - Программа по гидравлическим и тепловым расчетам
            Auto-Snab 3D - Гидравлический расчет в трехмерном пространстве
    Полезные материалы
    Полезная литература
            Гидростатика и гидродинамика
    Задачи по гидравлическому расчету
            Потеря напора по прямому участку трубы
            Как потери напора влияют на расход?
    Разное
            Водоснабжение частного дома своими руками
            Автономное водоснабжение
            Схема автономного водоснабжения
            Схема автоматического водоснабжения
            Схема водоснабжения частного дома
    Политика конфиденциальности

infosantehnik.ru

Обзор Клапанов Esbe: трехходовой, смесительный, термостатический

Клапаны Esbe – одни из наиболее надежных и функциональных компонентов, используемых в различных системах водоснабжения, в том числе, домашних и магистральных. Имеет очень широкий модельный ряд, в котором представлены: поворотный vrg131, dn25, а также другие популярные разновидности.

Трехходовые клапаны Esbe

В настоящее время трёхходовой поворотный образец такого оборудования можно устанавливать в каждом доме. Для того же чтобы сделать это правильно, давайте разберемся в тонкостях работы с таким оборудованием и особенностях его применения.

Cодержание статьи

Клапаны Esbe – технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.

Трехходовые клапаны Esbe модели VTA320

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран. Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор.

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Вы можете подробнее прочитать про назначение и особенности трехходовых клапанов для отопления.

Устройство трехходового клапана

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

  1. Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
  2. Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
  3. Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
  4. Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
  5. Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
  6. Наличие в некоторых деталях так называемой функции защиты от ожога – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Популярные модели клапанов Esbe

В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:

  • оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
  • VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
  • VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа. Данный вид клапана можно монтировать в кран с любым типом привода;
  • VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;

Термостатические смесительные клапаны VTC и LTC

  • VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
  • DN25 – еще одна особо популярная модель клапана. Представляет собой термостатический смесительный вентиль. Применим также для защиты котлов мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;
  • модель vrg131 – клапан трёхходовой смесительный, разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного трехходового клапана использовать сервопривод этого же производителя.

Другие похожие статьи по теме:


trubypro.ru

Трехходовой клапан с сервоприводом ESBE

 Открываю завесу тайн работы сервопривода для трехходовых клапанов.


Предоставляю паспортные данные и видео работы сервопривода. Также показываю, как подключить и смонтировать и потом еще настроить сервопривод для трехходового клапана.
И так приступим...
В данной статье мы рассмотрим на сегодняшний день самый универсальный сервопривод ESBE 99K2, который изображен на картинке и клапан ESBE VRG131.
Сервопривод продается с двумя комплектами подключения, для двух различных стандартов трехходовых клапанов с вращающимся клапаном по круговой на неограниченный поворот. Подробнее будет указано и в паспорте и на видео.
Важно понять:
1. Сам трехходовой клапан - имеет в себе шаровый клапан, вращающийся по круговой на неограниченный поворот. Для работ клапан необходимо поворачивать по часовой, и против часовой от 90-180 градусов поворота.
2. Сервопривод - это электрическое оборудование и устройство для того, чтобы вращать этот шаровый клапан. Вращением клапана осуществляется открывание и закрывание двух проходов, а третий проход постоянно открыт. Сервопривод посредствам термодатчика приводит поворот в нужное направление для открывания или закрывания подающей горячей линии циркуляции. Подробнее на видео и в паспорте. Также разбираем, как настроить клапан для конкретной схемы.
Сервопривод ESBE 99K2, преимущества:

  • Питание 220 Вольт
  • Электрический выносной термодатчик
  • Регулировка температуры(15-70 градусов) в режиме реального времени
  • Регулировка времени(1-70секунд) проверки термодатчика и включение поворота.
  • Регулировка поворота: от 10-180 градусов
  • Переключение поворота по часовой и против часовой(реверс)

При 90 градусах, есть возможность в реальном времени установить необходимый поворот шарового клапана, для тестирования(нажать на кнопку и прокрутить). Если требуется поворот на 180 градусов, то ручка не устанавливается и регулировка не может быть. Да и это не к чему, функция полезна только мастерам, когда производиться тестирование смесительного узла.
Недостаток: Если нет электроэнергии, то клапан не возвращается в какое-либо положение, а замирает в том положение, в котором он выставлен автоматически.
А в целом используется для крупных объектов, где необходимо сделать смесительный узел с большой производительностью расхода (от 2 кубов в час и выше).

Знакомство Трехходовой клапан с сервоприводом





Подключение Трехходового клапан с сервоприводом





Настройка сервопривода Трехходового клапана





Паспорта:

Источник http ://infobos.ru

schoollremonta.ru

Трехходовой клапан ESBE в системе отопления

Трехходовой клапан типа ESBE – всего лишь один из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой, она выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке существует множество моделей, представленных разными производителями. Хорошими эксплуатационными показателями отличаются трехходовые клапаны, выпускаемые под брендом ESBE.

Немного полезных знаний

Трехходовой поворотный клапан ESBE

Трехходовой клапан является регулирующим устройством в системах трубопроводов с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию отопительной сети он будет действовать как всем хорошо знакомый – кран-смеситель, который переключает или смешивает потоки. Установка клапана позволяет решить ряд практических задач:

  • Перенаправление потоков, идущих от разных трубопроводов.
  • Достижение нужной температуры рабочей жидкости за счет смешивания горячего и холодного потока.
  • Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом:

  • Рукоятка повернута на 50% – равномерное смешивание двух потоков, так как входные клапаны будут равны.
  • Рукоятка повернута на 100% – первый клапан поджимается полностью и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Виды

Существует несколько видов таких приборов:

  • С гидроприводом.
  • С пневмоприводом.
  • С электроприводом.

Трехходовой клапан с электроприводом, например, модель ESBE, будет иметь несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение прохождения потока горячей воды. Одновременно изменяется и сечение в месте впуска холодного потока. В результате на выходе получается вода с постоянной температурой. Никакого вмешательства со стороны человека кран ESBE не требует. Его работа регулируется автоматикой.

Принцып работы клапана

Оснащенные электроприводами и термостатами клапаны ESBE одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, кран может быть установлен в любом трубопроводе, где необходимо смешение двух потоков жидкости с постоянным поддержанием температуры. Каким бы качественным и надежным ни был трехходовой клапан с термостатом, он будет иметь один недостаток, характерный абсолютно для всех приборов этого вида.

Таким недостатком является сильная зауженность входных точек. Зауженное сечение входной точки, в свою очередь, увеличивает гидросопротивление.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE пригодны для установки в системах «теплый пол», но при этом требуется специальная схема подключения. Помимо описанных выше конструкций, на рынке представлены трехходовые термостатические клапаны. Эти приборы нередко путают между собой, но все же они являются совершенно разными. Термостатические модели имеют термостат с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся находятся открытыми, и их сечение не изменяется. При выборе такой конструкции нужно проверить, нет ли зауженности в точке 2, иначе гидравлическое сопротивление приведет к сложностям в работе устройства. Возможно, для минимизации проблемы придется установить смесительный клапан в альтернативное кольцо.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

  • В смесительных узлах систем типа «теплый пол».
  • Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
  • Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

Трехходовые клапаны для котлов отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов. В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Заключение

Простейшая запорная арматура – трехходовые смесительные клапаны – важный элемент инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Клапаны ESBE 3F - Трехходовые клапаны 3F, смесительные клапаны Esbe 3F


 Модели: 3F20, 3F25, 3F32,  3F40, 3F50, 3F65, 3F80, 3F100, 3F125, 3F150
  Компактные и надежные трехходовые смесительные клапаны Esbe применяются в котельных, а также внутренних системах теплоснабжения, водоснабжения и охлаждения с температурой рабочей среды в диапазоне от -10°С до +110°С. Корпус 3-х ходовых клапанов Esbe 3F выполнен из чугуна и имеет фланцевые соединения. Клапаны ESBE используются для поддержания постоянной температуры теплоносителя в системах отопления и горячего водоснабжения. Регулирование температуры осушествляется путем смешивания горячей и холодной воды. Клапан Эсби 3F может монтироваться в любом положении болагодаря тому, что регулировочная шкала наносится с обеих сторон пластины и может быть перевернута в зависимости от положения смесительного клапана Esbe 3F. Управление положением заслонки клапана ESBE 3F может осуществляться как в ручном, так и в автоматическом режиме, при этом поворотная ручка заменяется на электропривод Esbe. Для установки на клапаны Эсбе серии 3F автоматического управления могут применяться приводы Esbe серий 90, 90K, контроллеры ESBE 90C, а также приводы Эсби серии ARA600 (для клапанов 3F-20, 3F-25 и 3F-32). Конструкция трехходового клапана Esbe 3F позволяет осуществлять простой монтаж и легко заменять все составные части.


Модели трехходовых клапанов Esbe 3F, фланцевое соединение
 Модель DN Kvs Корпус Золотник Уплотнение P(max) Артикул
Esbe 3F-20
20
12
чугунлатунь / нерж.стальEPDM6 бар1110 0100
Esbe 3F-2525
18
чугунлатунь / нерж.стальEPDM6 бар1110 0200
Esbe 3F-3232
28
чугунлатунь / нерж.стальEPDM6 бар1110 0300

 Esbe 3F-40

 40 44 чугун латунь / нерж.сталь EPDM 6 бар 1110 0400

 Esbe 3F-50

 50 60 чугун латунь / нерж.сталь EPDM 6 бар 1110 0600

 Esbe 3F-65

 65 90 чугун латунь / нерж.сталь EPDM 6 бар 1110 0800

 Esbe 3F-80

 80 150 чугун латунь / нерж.сталь EPDM 6 бар 1110 1000

 Esbe 3F-100

 100 225 чугун латунь / нерж.сталь EPDM 6 бар 1110 1200 (0062480*)

 Esbe 3F-125

 125 280 чугун латунь / нерж.сталь EPDM 6 бар 1110 1400

 Esbe 3F-150

 150 400 чугун латунь / нерж.сталь EPDM 6 бар 1110 1600
(*) – старый заказной номер / артикул модели
Значения Kvs (пропускная способность) указаны в м³/ч при перепаде давления 1 бар.
Страна производства - Швеция.

Внешний вид и габаритные размеры трехходовых клапанов Esbe 3F



НаименованиеDNABCDEFGМасса, кг
Esbe 3 F 2020
70
140
40
8265
90
4х11,53,5
Esbe 3 F 2525
75
150
40
8275
100
4х11,54,0
Esbe 3 F 32
32
80
160
40
8290120
4х155,9
Esbe 3 F 40
 40 88 175 40 82 100 130 4х156,8
Esbe 3 F 50
 50 98 195 50 92 110 140 4х159,1
Esbe 3 F 65
 65 100 200 52 95 130  160  4х1510,0
Esbe 3 F 80
 80 120 240 63 106 150 190 4х1816,2
Esbe 3 F 100
 100 132 265 73 116 170 210 4х1821,0
Esbe 3 F 125
 125 150 300 80 123 200 240 8х1827,0
Esbe 3 F 150
 150 175 350 88 130 225 265 8х1837,0
Клапаны упакованы в картонные коробки, удобные для транспортировки и хранения.Цена и наличие на складе
Трехходовые клапаны 3F (серия 3F) поставляются со склада в Москве. Актуальные розничные и оптовые цены уточняйте у сотрудников отдела продаж.

Общая информация
Клапан трехходовой Esbe 3F (клапан Эсбе) является механизмом для смешивания теплоносителя и охлаждающей жидкости. Может использоваться для смешивания, разделения или перенаправления потока перекачиваемой жидкости. При смешивании достигается необходимая (установленная в соответствии с требованиями) оптимальная температура. Регулирование осуществляется путем ручного или автоматического (при помощи электропривода) изменения положения штока и регулирующей заслонки, обеспечивающих частичное или полное закрытие одного из входящих каналов трехходового клапана 3F. При этом второй входящий канал полностью или частично открывается, обеспечивая подачу в систему горячей или холодной жидкости в большем объеме. При этом происходит регулирование соотношения холодной и горячей жидкости, что позволяет быстро повысить или снизить температуру теплообменной жидкости на выходе из трехходового клапана.

Тип применяемой жидкости (теплоносителя)
Трехходовые клапаны 3F применяются для перекачки не агрессивных жидкостей в системах теплоснабжения, вентиляции, кондиционирования и промышленных холодильных установках.

С целью защиты трехходового клапана Esbe 3F от замерзания допускается использование теплоносителя с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией до 50%. Добавление гликоля к воде повышает вязкость теплоносителя и изменяет теплоемкость такого теплоносителя. В этом случае рекомендуется применять трехходовой клапан 3F большего диаметра (на один типоразмер больше), это позволит обеспечить необходимую пропускную способность клапана.

Назначение трехходовых клапанов 3F
Компактные чугунные  трехходовые смесительные клапаны ESBE типа 3F с фланцевым присоединением предназначены для распределения потока жидкости во внутренних инженерных системах отопления, питьевого водоснабжения, системах охлаждения, напольного отопления, вентиляции и кондиционирования воздуха. Смесительные вентили ESBE применяются как в бытовых системах отопления жилых зданий, так и в инженерных системах при различных технологических процессах.

Монтаж и обслуживание трехходовых клапанов Esbe 3F
1. Монтажная пластина клапана градуирована с обеих сторон и при монтаже должна быть подогнана в правильное положение.
2. Все основные части клапана заменимы. Имеются два уплотнительных кольца, одно из которых может быть заменено без осушения системы.
3. Для подключения управляющего электродвигателя к клапану «ESBE» не требуется переходников.
4. При подключения управляющего электродвигателя, перед ним следует установить двухполюсный выключатель.
5. После длительного перерыва в работе клапана, необходимо, при запуске электродвигателя, сначала провернуть клапан вручную.


По вопросам приобретения данного оборудования обращайтесь по телефону в Москве 8(495)220-71-89
Мы ответим на все ваши вопросы по телефону или по электронной почте:   [email protected]
Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.



Версия для печати


www.vip-termo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
