Тройник для вытяжки – Обратный клапан на вентиляцию: устройство, виды, цены, установка

Содержание

Вентканал кухни разделить через тройник на два выхода: для вытяжки и для естественной вентиляции.

    Экспериментировать с тройниками в своей квартире вам никто не запретит, т.к. это не отразится на самочувствии ваших соседей.
   Вы не ответили на мой последний вопрос, поэтому мне приходится снова угадывать ваши намерения. Если я правильно понял, вы хотите воздуховодом от вытяжки«через тройник присоединиться к отверстию санузла»?
    Я сам подобную систему не тестировал, но могу однозначно сказать, что одновременной вентиляции двух помещений через один вентканал здесь не получится. Нормальная вентиляция санузла будет возможна только при отключенной вытяжке.
     То, что в вашей квартире при включённой вытяжке из смежного входа не было обратной тяги, я объяснил бы тем, что вытяжка перегоняла воздуха столько, сколько вентканал мог через себя пропустить, не более того. Если при включении вытяжки в более мощном режиме объём перегоняемого воздуха превысит возможности вентканала, то обратная тяга в помещение санузла из второго входа в тройнике обязательно появится.
    Ваш вариант можно использовать с некоторыми оговорками. Сначала нужно будет соорудить задуманный воздуховод, а затем эту систему протестировать. Если при включённой на полную мощность вытяжке обратной тяги в санузел не будет, можно оставить всё как есть. А если обратная тяга появится, то надо будет как-то этот вход во время работы вытяжки закрывать. Либо с помощью обратного клапана, либо с помощью специальной «шторки» (см. тему, где начиналось это обсуждение). Вентилирование помещения санузла будет возможно только в то время, пока вытяжка не работает.
   Можно также и при наличии обратной тяги в санузел никаких дополнительных конструкций не сооружать, если воздух от вытяжки, частично попадающий в санузел, на общую атмосферу в квартире заметно влиять не будет, и вы не почувствуете при этом какого-либо дискомфорта. После выключения вытяжки накопившийся в санузле отработанный воздух сам уйдёт в предназначенное для этого отверстие. При достаточно хорошей естественной тяге, разумеется. В общем, выбор здесь есть.

    Что касается тройника в новой кухне, то не вижу в нём смысла. При включённой вытяжке помещение новой кухни точно вентилироваться не будет, а возврат воздуха из воздуховода в помещение вполне возможен. При выключенной вытяжке эффективного проветривания кухни через этот вход, скорее всего, тоже не будет. Да оно и не потребуется, если в помещении бывшей кухни вы оставите штатный кухонный вентканал в рабочем состоянии. Штатный вентканал для того и задуман, чтобы обеспечивать воздухообмен во всех помещениях квартиры, включая как бывшую, так и нынешнюю кухню.
    Можете, конечно, этот дополнительный вход через тройник на новой кухне оставить, но тогда его также придётся протестировать на наличие обратной тяги при включении вытяжки (аналагично тому, что предлагалось сделать в санузле). Но, в отличии от санузла, при наличии обратной тяги здесь придётся уже обязательно принять меры по предотвращению попадания отработанного воздуха обратно в помещение.


ideas.vdolevke.ru

Тройник для вытяжки. – Выкройки изделий. – – Чертежи, схемы, рисунки.

8 906 647 91 21

[email protected]

[email protected] :

  • Расчёт аспирации с учётом циклонов и вентиляторов предприятия.
  • Изготовление воздуховодов.
  • Реконструкция аспирационной сети под новое технологическое оборудование.
  • Паспорта установок очистки газа (ГОУ).
  • Ремонт аспирации и вентиляции, восстановление работоспособности.
  • Повышение эффективности аспирационной установки.
  • Пневмотранспорт.
  • Курсовые проекты по аспирации.
<div><img src=”//mc.yandex.ru/watch/22078132″ alt=”” /></div>

Тройник для вытяжки.


Подробная последовательность изготовления и точная разметка входного отверстия на страницах “Выкройки изготовление изделий” и “Газовая вытяжка”.

Чертежи и схемы. Выкройки изделий.


asp-hpz.narod.ru

Подключение вытяжки в канал естественной вентиляции

Есть вопрос в выборе и приобретении вытяжки, для этого хочу прикинуть возможности подключения в канал на кухне. Имеется канал диаметром примерно 120 мм,почитал ответы на аналогичные вопросы, предлагают решетку с отверстием для гофры, то есть два в одном, а вот можно ли в данное отверстие подключить тройник(1- для вытяжки,2- естественная вентиляция ( с устройством обратного клапана) и 3- вставить непосредственно в канал).

Заранее Спасибо за советы!

kbv, Рассказать друзьям Подписаться на еженедельную рассылку “Идеи для ремонта”

Похожие вопросы

Интересные предложения

Другие вопросы по этой теме

  • Установка стирально-сушильной машины в шкафу

    Хочу установить стирально-сушильную машину (обычную отдельностоящую) во встроенном шкафу в коридоре рядом с санузлом. Разрешено ли это, могут ли возникнуть в свзяи с этим какие-то проблемы при эксплуатации?

    30 декабря 2012, 14:52•2 ответа• ответить

  • Цвет газовой плиты

    Заказала кухню низ венге, верх беж, столешница беж. Теперь ломаю голову над выбором газовой плиты встр. Хочу Горенье эмаль слоновая кость. Может кто нибудь совет даст.

    22 декабря 2012, 21:44•4 ответа• ответить

  • Холодильник Candy CBNA 6200 WE

    Нужен совет. Кто-нибудь пользется холодильником Candy CBNA 6200 WE? Что можете о нем сказать? Очень нравится цена и интересно соответствует ли качество заявленным параметрам.

    8 декабря 2012, 18:15•2 ответа• 1 ответ эксперта• ответить

  • Куда можно установить мини-печку?

    Здравствуйте. Хотелось бы на кухнб установить вместо обычной духовки-электрическую минипечь, типа такой http://www.holodilnik.ru/small_domestic/electric_furnace/delonghi/eo20791/russia/?aid=yam_msk Если ее встроить в мебель(на полочку)-не попортится…

    4 декабря 2012, 15:14•1 ответ• 1 ответ эксперта• ответить

  • Подскажите пожалуйста, кто-нибудь пользуется компактной электродуховкой с функцией СВЧ? Ну как? Какая фирма лучше?

    Духовкой я пользуюсь не очень часто, особенно после покупки мультиварки. А вот Свч регулярно,но только для подогрева и разморозки.Вот и думаю – совмещённый компакт или всё-таки 2 отдельных прибора?

    14 ноября 2012, 17:13•17 ответов• ответить

ideas.vdolevke.ru

Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

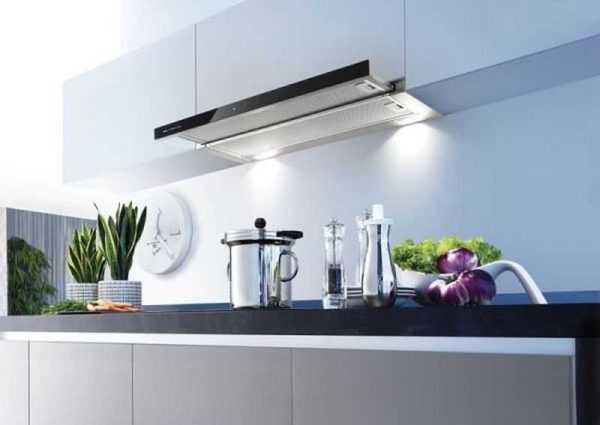

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

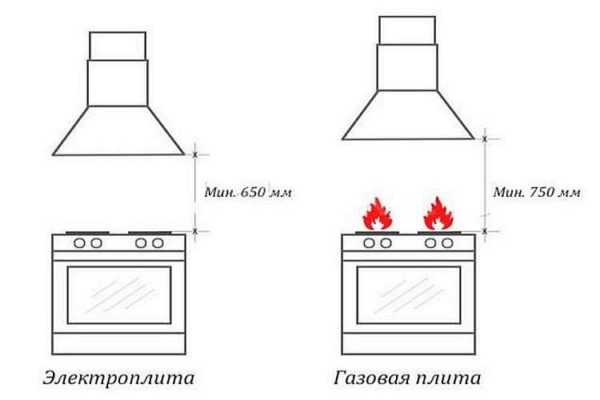

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

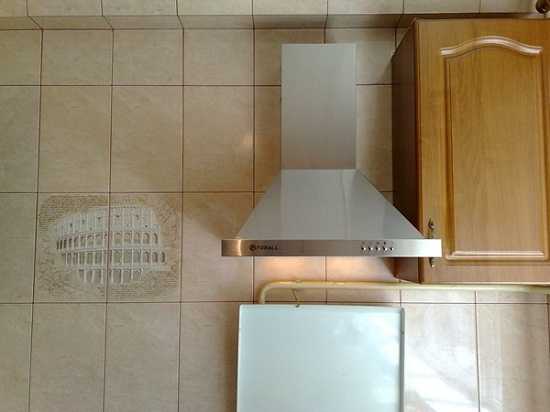

    Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

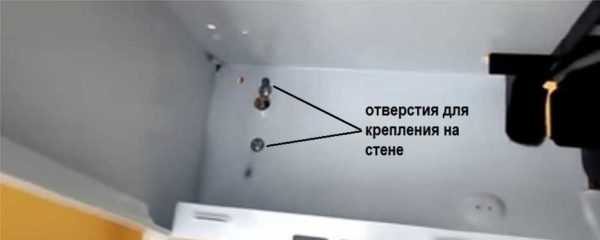

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

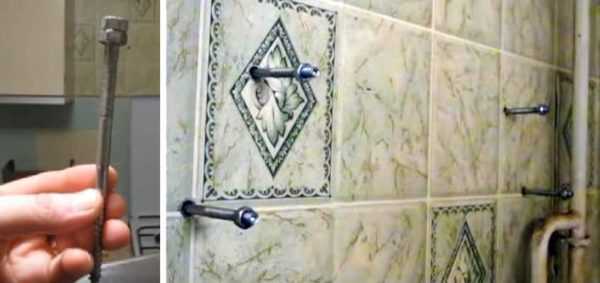

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

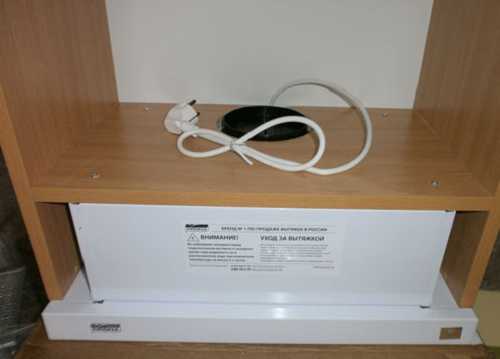

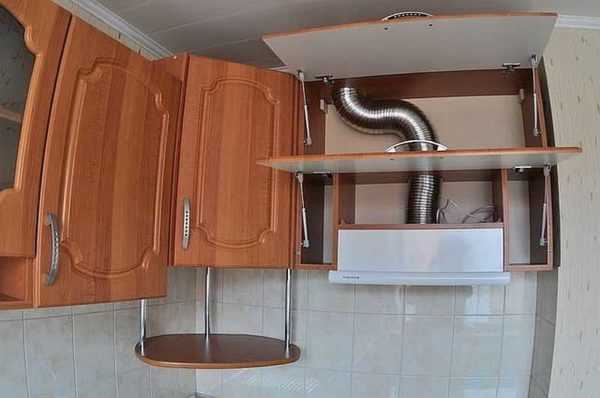

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

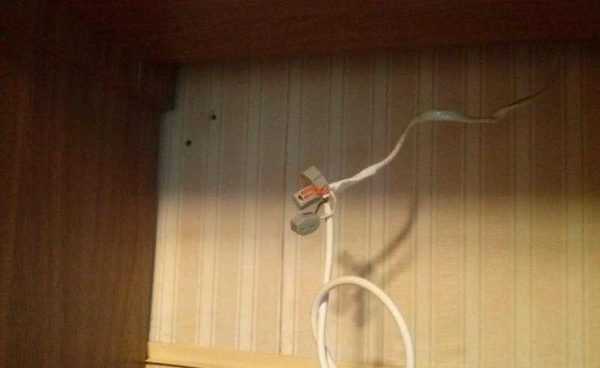

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

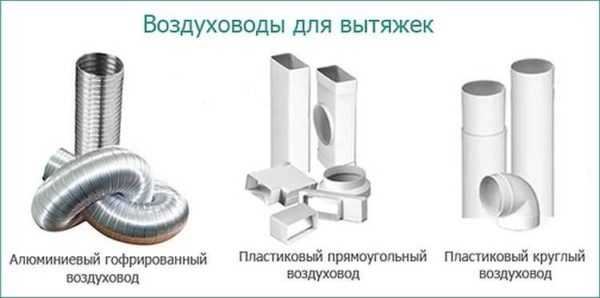

    Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

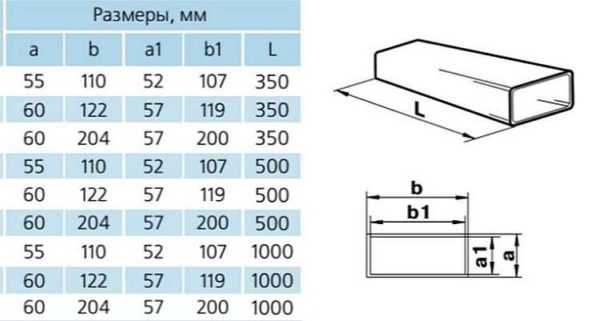

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

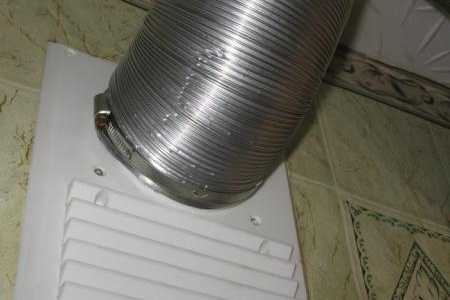

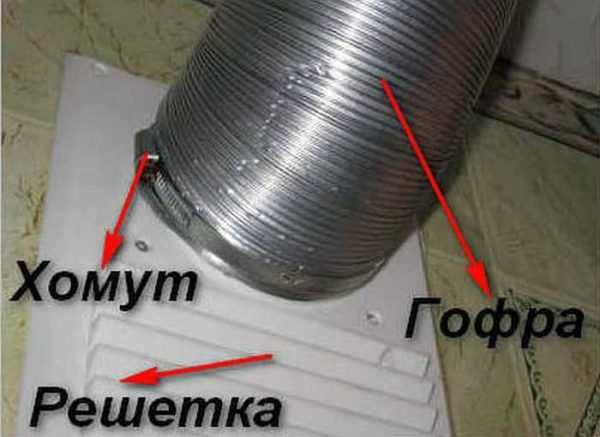

Крепление гофры к решетке на стене

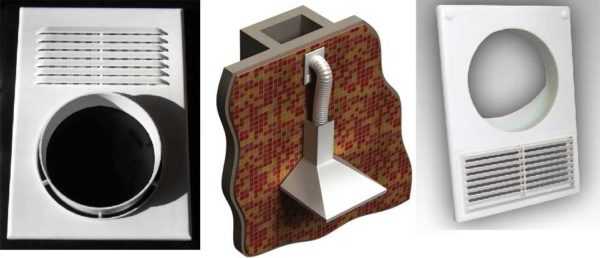

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

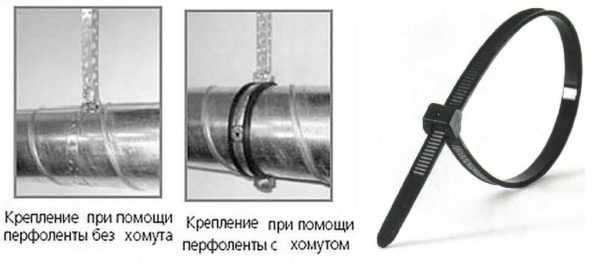

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

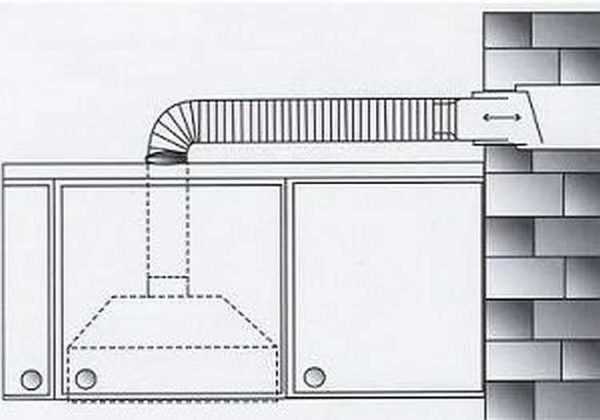

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

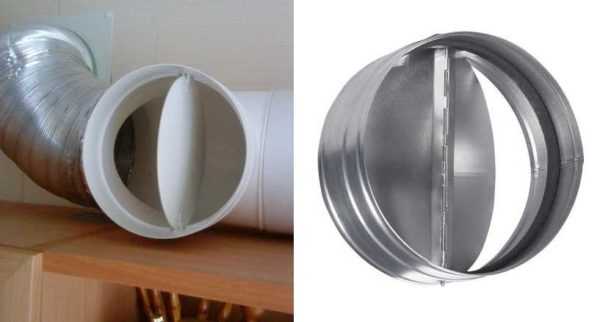

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

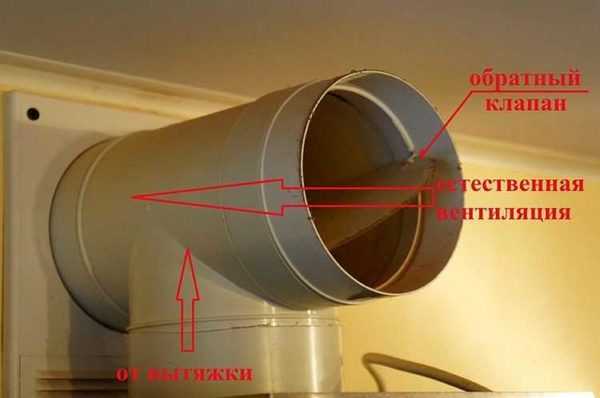

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

stroychik.ru

Подсоединение кухонной вытяжки к вентиляции

Во время приготовления пищи в воздух попадают частички жира. Смешиваясь с пылью, жир оседает на обоях, потолке и всех открыто стоящих предметах. Естественно, что через небольшой промежуток времени ремонт на кухне, кухонный гарнитур и прочая мебель теряют свой первоначальный вид. Решение проблемы одно – установить вытяжку. Однако сама по себе вытяжка, даже при наличии угольного фильтра, вряд ли справится с проблемой. Повысить эффективность вытяжки можно подключив ее к вентиляции.

Так как кухня относится к категории жилых помещений с значительным загрязнением воздуха, то на ней обязательно имеется вытяжное вентиляционное отверстие. Именно к нему и подключается кухонная вытяжка. Соединение кухонной вытяжки с вентиляцией осуществляется по средствам вентиляционных коробов-каналов.


Рис.1. Наибольшая эффективность кухонной вытяжки достигается подключением ее к системе вентиляции здания. К вентиляционному каналу вытяжка подключается по средствам специальных вентиляционных коробов.

Вентиляционные короба-каналы бывают различные, для бытового применения наибольшее распространение получили 2 вида: гофрированный и пластиковый вентиляционный короб-канал.

Гофрированный вентиляционный канал представляет собой гибкую трубу-гофру, которая имеет возможность растягиваться. Для установки гофры не требуется никаких промежуточных элементов. Ее проводят от кухонной вытяжки непосредственно к вентиляционному отверстию. Недостатком гофры является ее неказистый внешний вид, поэтому часто ее скрывают в специальном гипсокартонном коробе.


Рис.2. Гофрированная труба может растягиваться до 4 метров. Она гибкая, поэтому ее можно проложить практически по любому маршруту. Однако она портит внешний вид кухни.

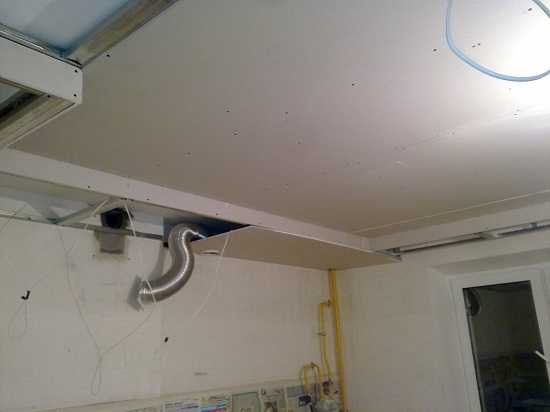

Рис.3. Чтобы гофрированная труба не портила внешний вид кухни ее размещают в гипсокартонном коробе. Этот короб может использоваться и для установки подсветки кухонного гарнитура.

Пластиковый вентиляционный короб представляет собой трубу прямоугольного или круглого сечения. Этот тип вентиляционных каналов может устанавливаться как скрыто, так и открыто, благодаря своему привлекательному внешнему виду. Часто канал пропускают по поверхности кухонных шкафов, где он совершенно незаметен. Для соединений элементов пластикового вентиляционного короба существуют специальные переходники.


Рис.4. Более сложный, но более практичный вариант подключения вытяжки к вентиляции – это применения специальных вентиляционных коробов. Если их уложить на верх кухонного гарнитура, то они будут не заметны.

Подключение кухонной вытяжки к вентиляции начинают с определения диаметра фланца вытяжки. Для разных вытяжек этот размер может быть различен. Это самый важный геометрический размер, на втором месте по важности является длина вытяжного канала. Зная указанный параметр можно идти в магазин и приобретать нужные компоненты системы вентиляции.


Рис.5. При подключении вытяжки к вентиляции основную сложность создает место соединения вентиляционного канала и вытяжки. Для этого используется фланец, как правило он идет в комплекте с вытяжкой. Важно правильно подобрать диаметр переходника между вытяжкой и вентиляционным каналом.

Если Ваш выбор пал на гофрированный вентиляционный канал, то порядок действий следующий. Необходимо подобрать гофру диаметром равным диаметру фланца кухонной вытяжки. Сделать это не сложно, так как гофры имеют широкий спектр диаметров. Так же вам потребуется 2 хомута для закрепления гофры и накладка на вентиляционное отверстие. Важно отметить, что присоединительный диаметр накладки должен соответствовать диаметру гофры.

Соединение кухонной вытяжки и вентиляции гофрой очень простое. Сначала устанавливаете накладку на вентиляционный канал, затем прокладываете гофру по выбранному маршруту, после чего закрепляете гофру на кухонной вытяжке и канале с помощью хомутов. В принципе можно обойтись и без хомутов, однако существует вероятность, того что гофра будут плохо держаться и может сорваться как с фланца, так и с накладки.


Рис.6. Если в качестве вентиляционного канала используется гофрированная труба, то в местах соединения с вентиляцией и вытяжкой необходимо установить хомуты. Таким образом гофрированная труба будет хорошо закреплена.

Соединение вытяжки с вентиляцией по средствам пластикового короба несколько сложнее, однако вряд ли вызовет затруднения. Важно правильно подобрать переходник между фланцем вытяжки и вентиляционным коробом. Так же необходимо правильно рассчитать количество переходников и соединителей. Если короб будет проходить по стене или потолку важно не забыть приобрести специальный крепеж.

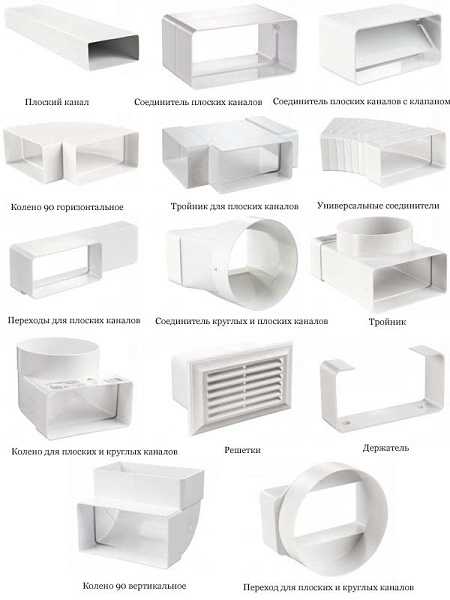

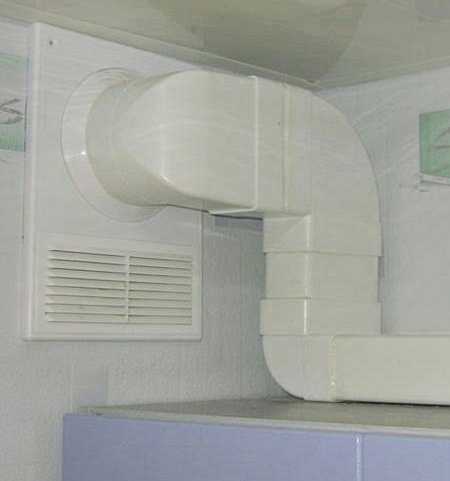

Рис.7. Для соединения пластиковых вентиляционных каналов с вытяжкой и вентиляцией, а также для прокладки каналов и стыковки их между собой необходимо использовать специальные переходники. С их помощью можно собрать вентиляционный канал любой сложности.

Одним из важнейших элементов вентиляционный системы является накладка на вентиляционное отверстие. Для подсоединения кухонной вытяжки к вентиляции необходимо выбирать накладку, которая имеет, помимо отверстия под вентиляционный короб, решетку. Эта решетка будет обеспечивать естественную вентиляцию в случае, когда кухонная вытяжка выключена. Если решетка отсутствует, то естественной вентиляции не будет, что не допустимо для кухни.


Рис.8. При подключение вентиляционных каналов к вентиляционной шахте необходимо использовать специальную накладку на вентиляционное отверстие. Накладка состоит из места соединения с вентиляционным каналом и решетки. Если вытяжка будет выключена, то решетка обеспечит естественную вентиляцию кухни.

Как вы смогли убедиться, подсоединить кухонную вытяжку к вентиляции просто. Важно правильно подобрать переходник, который обеспечит герметичность вытяжки и короба, а также установить накладку обязательно с решеткой на вентиляционное отверстие, обеспечив возможность работы естественной вентиляции. После чего достаточно проложить вентиляционный канал. Соединив кухонную вытяжку и вентиляционное отверстие Вы получите эффективную систему удаления загрязнений из воздуха кухни, что обеспечит чистоту и свежий внешний вид кухни и кухонной мебели.

mhremont.ru

Как правильно установить вытяжку на кухне

Зачастую, чтобы установить вытяжку на кухне и подключить ее к вентиляционной и электрической сети, домовладельцы нанимают мастеров. Их работа стоит денег, за исключением случаев, когда вам удалось приобрести бытовой прибор по акции с бесплатным монтажом. Между тем процедура установки и подключения не настолько сложна, ее можно спокойно выполнить и своими руками. В данном материале мы разберемся, как нужно правильно монтировать вытяжки различных типов в частном доме или квартире.

Содержание статьи:

Правила установки

Независимо от того, какой вытяжной агрегат вы приобрели на свою кухню, существует ряд правил по его размещению, креплению, а также подключению к вентиляции и электросети. В связи с этим совет первый: внимательно изучайте инструкцию по эксплуатации, прилагающуюся к изделию.

Обычно в ней не только перечислены все правила монтажа и присоединения конкретной кухонной вытяжки, но и приводится схема, в соответствии с которой это нужно делать. Мы же дадим более общие указания:

  • нужно заблаговременно проложить проводку и поставить розетку не далее, чем 90 см от места монтажа прибора. В идеале она должна иметь заземляющий контакт;
  • вместе с вытяжкой надо приобрести воздуховод того же диаметра, что и выходной патрубок изделия. Уменьшать диаметр не рекомендуется, это снизит производительность вентилятора;
  • при размещении кухонной вытяжки над электрической или газовой плитой необходимо проследить, чтобы их оси совпадали;
  • монтаж встраиваемого аппарата производится после того, как все шкафы стоят на своих местах;
  • гофрированный воздуховод для подключения к вентиляции можно ставить, когда расстояние от прибора до вытяжного отверстия составляет не более 1 м;
  • для присоединения к вытяжной шахте следует использовать вентиляционную решетку с посадочным патрубком, как показано на фото:

Пластиковая решетка с присоединительным патрубком играет важную роль. Она обеспечивает работу естественной вентиляции в то время, когда вытяжка отключена. Глухой переходник без решетки затруднит эту работу, так как воздуху придется преодолевать фильтры аппарата. Однако, можно применить схему с обратным клапаном, о ней будет сказано ниже.

Гофрированные трубы очень удобны в монтаже, но имеют высокое аэродинамическое сопротивление, поэтому воздуховод длиной более 1 м станет влиять на производительность агрегата в целом. К тому же гофру тяжело очищать от пыли. Длинные каналы принято прокладывать из гладких пластиковых труб круглого или прямоугольного сечения, как это сделано на фото:

Высота установки вытяжки над плитой

Этот параметр большую важность и пренебрегать им нельзя. Кухонная вытяжка, установленная слишком низко над газовой плитой, создаст вам массу неудобств, хотя и будет действовать очень эффективно. И наоборот, при большой высоте монтажа вы получите максимальный комфорт во время приготовления пищи. При этом половина выделяющихся паров не попадет под колпак и станет распространяться по кухне. Если вас принуждают к этому условия интерьера, то следует покупать прибор повышенной производительности.

Совет. В подобных случаях практикуется установка вытяжки наклонного типа, ее можно опускать ниже уровня подвесных шкафов без ущерба для гармонии интерьера.

В соответствии с нормами высота вытяжного устройства над плитой, использующей природный газ, должна составлять не менее 65 см. Понятно, что четко выдержать этот интервал не всегда удастся, поэтому на практике шкафы и встроенные вытяжки размещают на расстоянии от 65 до 75 см до варочной поверхности. Иное дело – высота монтажа над плитой, работающей от электричества. Поскольку в этом случае не выделяется продуктов горения, то она может быть снижена до 47 см.

Рекомендации по выполнению работ

По способу установки кухонные устройства для удаления воздуха делятся на такие виды:

  • подвесные;
  • встраиваемые.

Проще всего осуществить монтаж вытяжки подвесного типа, сюда относятся также каминные и островные приборы. Разница только в месте крепления – к стене или потолку. Когда оно определено в соответствии с размерами изделия, можно приступать работе, причем операцию удобнее всего выполнять с помощником. Сначала нужно снять всасывающую панель и жировые фильтры подвесного аппарата, а потом вдвоем приложить его к стене, выверив по месту.

Выравнивать корпус четко по уровню необязательно, это не повлияет на работу агрегата. Важно, чтобы вытяжка визуально висела ровно по отношению стенам, шкафам и другой мебели на кухне. Помощник поддержит ее за корпус в нужном положении, а вы карандашом отметите на стене точки будущих отверстий. Затем отложите аппарат в сторону, просверлите стену в намеченных местах и забейте пластмассовые дюбеля. Затем остается только подвесить вытяжку и присоединить ее к вентиляции.

Совет. При закреплении не стоит сразу же затягивать саморезы. Как правило, отверстия в корпусе позволяют регулировать его по высоте. Подвесив прибор, стоит еще раз визуально проверить его положение, откорректировать и потом затянуть саморезы.

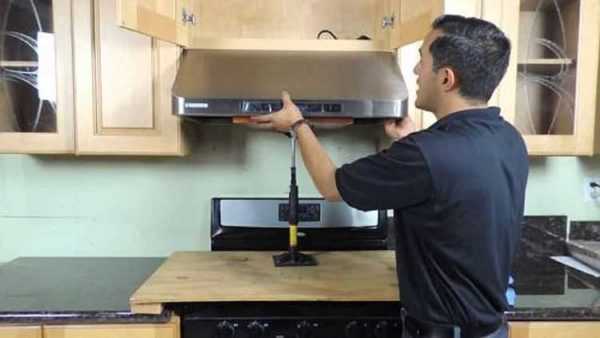

Произвести установку вытяжки своими руками вы можете и в одиночку. Придется вооружиться рулеткой, тщательно вымерять и разметить отверстия на стене, а потом уж приступать к сверлению. Что касается наклонных и каминных вытяжек, то тут добавляется работа по подгонке и креплению декоративного кожуха. В некоторых ситуациях его приходится даже подрезать, хотя правильнее выбрать изделие необходимой высоты еще в магазине.

В каком-то смысле ставить встраиваемую вытяжку легче. Выверять ее по высоте не придется, поскольку она монтируется в шкаф. Последний нужно снять и проделать 2 отверстия под воздуховод, для чего понадобится электрический лобзик. На крайний случай можно обойтись и без него, сделав проемы квадратными с помощью ножовки, они все равно будут не видны. После чего шкаф можно повесить назад, а потом привинтить к нему вытяжку.

Схема подключения вытяжки

Присоединить агрегат к электросети несложно, процедура заключается в установке розетки в удобном месте. Важно, чтобы провод не болтался над плитой или в другом месте, портя внешний вид вашей кухни. Другое дело – подключение вытяжки к вентиляции. Простейший вариант – решетка с присоединительным патрубком, закрепляемая в проеме вентиляционного канала квартиры. Гофра надевается на патрубки и фиксируется зажимными хомутами. Стыки не помешает обмотать самоклеящейся фольгой для герметичности.

Чтобы установить длинный воздуховод из пластика, надо заранее промерить расстояние, нарисовать схему и купить все элементы – прямые участки, колена и тройники. Собрать систему несложно, детали плотно вставляются одна в другую. Способ годится как для подвесной, так и встроенной вытяжки, когда шахта располагается далеко от места установки.

Когда вместо решетки с патрубком планируется поставить глухой переходник, то можно реализовать схему с обратным клапаном. Для этого потребуется купить тройник и сам клапан, а потом смонтировать, как показано на рисунке:

В частных домах вентиляция может быть организована иначе, без вытяжной шахты. Тогда вытяжка на кухне присоединяется к сборному горизонтальному каналу, идущему из ванной.

Здесь тоже не обойдется без обратного клапана, иначе вентилятор погонит воздух с кухни в ванную. Как это правильно сделать, изображено на схеме:

Схема монтажа без подключения к вентиляции

Установка этого типа приборов облегчается отсутствием воздуховода, присоединяемого к общей вытяжной системе. Здесь все дело в фильтрации загрязненного воздуха, он проходит очистку и возвращается обратно на кухню, а не выбрасывается наружу. Разница видна на представленной ниже картинке:

Соответственно, вытяжки без подключения к вентиляции можно ставить в любом месте частного дома или квартиры, крепить к потолку или стенам. Схема монтажа кухонной вытяжки довольно проста и заключается в способе крепления. Методику подвешивания к стене мы изложили выше, а к потолку устройство подвешивается с помощью специальных декоративных шпилек с кронштейнами.

При установке вытяжного устройства без подключения к вентиляции на потолок важно правильно определить место крепления подвеса. Придется тщательно замерить все расстояния, даже разметить контур корпуса на потолке. Проверить совмещение контура с плитой можно с помощью отвеса. Затем производится крепление самого аппарата и подключение к электросети.

Заключение

Как видите, монтаж и подключение кухонной вытяжки – не самая сложная процедура и может спокойно выполняться своими руками. Несколько больше времени и труда отнимет прокладка скрытой проводки к прибору, подвешенному к потолку. В остальном трудностей быть не должно. Про то, как сделать кухонную вентиляцию своими руками, читайте в нашей следующей статье.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
