Труба армированная стекловолокном или алюминием что лучше – Полипропилен армированный стекловолокном или алюминием что лучше — Отопление

Содержание

стекловолокно и фольга, основные отличия, достоинства и недостатки обоих видов

Чтобы при разводке системы отопления не испортить все некачественными трубами, необходимо выбрать «правильного» производителя и трубы соответствующей категории. Производителей полипропиленовых труб в мире достаточно много, но пока еще не разработана единая система маркировки и часто изделия из одного и того же материала, с аналогичными характеристиками имеют разное обозначение. Тем не менее, некоторые обозначения стандартны, и их знание облегчит выбор материала с требуемыми техническими характеристиками.

Характеристики  и маркировка полипропиленовых труб

Чтобы ориентироваться в названиях и понимать разницу, немного поговорим о марках полипропиленов. Любой из них обозначается двумя латинскими буквами: «PP» или в русскоязычном варианте «ПП».  Далее могут стоять цифры или другие буквы, которыми «маскируются» типы материалов:

  • Гомополимеры — это первый тип, потому и обозначаться может как PPH, PP-1, PP-тип 1.
  • Блоксополимер – полимер второго типа. Обозначается PPB, PP-2, PP-тип 2.
  • Самый современный, с лучшими характеристиками – рандом сополимер. Его обозначают: PPR, PP-random, PPRC. Они длительное время выносят температуру среды до 70оС и кратковременные ее превышения. Так что Для отопления ищите именно рандом-сополимерные полипропиленовые трубы, хотя по сравнению с другими типами они имеют более высокую стоимость.

    ПП трубы выпускаются из разных полимеров с разными характеристиками , которые влияют на область эксплуатации

Именно трубы PPR (ППР в русскоязычном варианте) на данном этапе считаются самыми лучшими, безопасными и надежными. Изделия PPR, PP-random могут использоваться в системах централизованного отопления, а также индивидуального, если стоит газовый или жидкотопливный котел. Если установлен твердотопливный котел с автоматической защитой от перегрева (срабатывает при температуре теплоносителя 95

оС), для разводки системы отопления можно использовать специальный полимер, который имеет повышенную стойкость к температурам: PPs. Он нормально переносит внутреннюю среду в 95оС и краткие перегревы до 110оС.

Если в системе будет стоять твердотопливный агрегат без автоматики, никакой полипропилен не выдержит. Тогда для разводки вам понадобятся или медные или стальные трубы. Использовать полипропилен можно в сетях с таким котлом только при наличии жидкостных теплоаккумуляроров, которые сглаживают перепады температур, повышают безопасность системы и снижают себестоимость отопления, одновременно повышая его комфортность.

PPR трубы используются в системах отопления, горячего и холодного водоснабжения

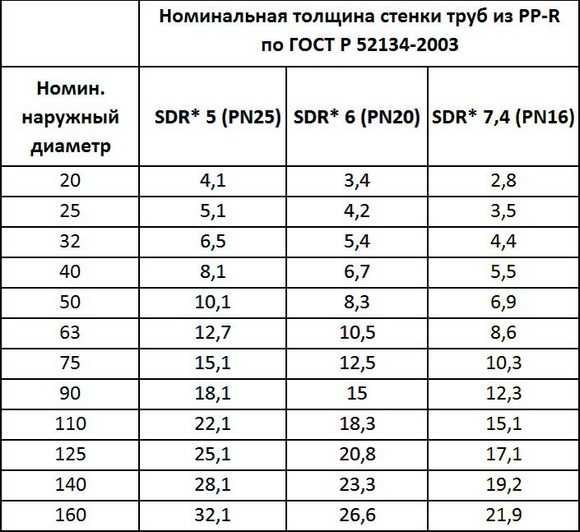

Следующее, на что нужно обратить внимание, это на давление. Маркируется этот параметр латинскими буквами PN, а цифры, стоящие за ними, обозначают номинальное давление воды, которое может выдерживать эта труба на протяжении 50 лет при температуре среды 20

оС. Выпускают трубы PN 10, PN 16, PN 20 и PN 25. Соответственно эти изделия прослужат 50 лет при давлении 10, 16, 20 и 25 бар/см2 и температуре среды 20оС.

При изменении температуры и/или давления срок эксплуатации значительно сокращается. Например, срок эксплуатации изделий PN 16 при  50оС уже не 50 лет, а всего 7-8. Нужно также знать, что чем больше давление, тем толще стенка трубы, хотя PN 20 и PN 25 имеют слой армирования, из-за чего их стенки и наружный диаметр меньше, чем у аналогов PN 16.

В принципе, для индивидуального отопления можно использовать и марки PN 10, PN 16. Они пригодны для  температур теплоносителя не выше 70оС. Пиково и кратковременно могут выносить нагрев до 95оС. Срок службы у них при таких условиях, конечно, не 50 лет, но  десяток лет они работать будут. Как положительный момент таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагреве до 70

оС увеличивается практически на 1 см. Если такие трубы спрятать в стене или в стяжке пола без компенсационного контура или петли, то через некоторое время они разрушат близлежащие материалы. Если же они проложены поверху (зафиксированы к стене клипсами/держателями), то ощутимо провиснут. Если в «холодном» виде такой трубопровод выглядит нормально и взгляд на нем не задерживается, то висящие трубы ощутимо портят внешний вид. Потому такие трубы используют чаще для разводки холодной или горячей воды (температура ГВС редко превышает 45-50оС и температурное расширение имеет не такие масштабы).

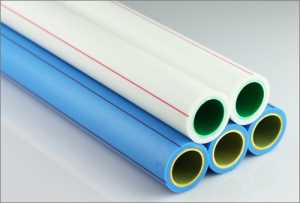

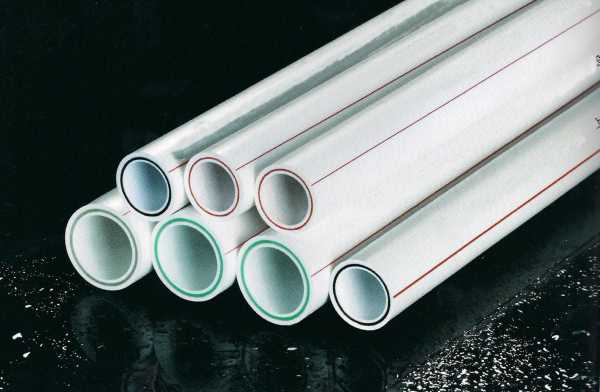

Труба из полипропилена (ППР) армированная

Для отопления обычно используют армированные полипропиленовые трубы (маркировка PN 20 и PN 25). Оба типа подходят как для централизованного, так и для индивидуального отопления. Отличаются эти марки типом армирующего материала: в PN 20 используют стекловолокно, в PN 25 – алюминий (цельный лист или перфорированный зависит от производителя). Несмотря на разные материалы укрепляющей прослойки, оба типа имеют коэффициент расширения значительно ниже, чем у чисто полимерных труб – на ¾ меньше.  Но при использовании стекловолокна он на 5-7% выше, чем в фольгированных изделиях.

Самые лучшие марки (Wain Ecoplastik, Valtec, Banninger и др.) имеют большое количество подделок. Кроме невысокой цены (по сравнению с оригинальными) подделки можно определить на глаз. У качественной трубы слои ровные. Это основной показатель качества. Если армировка располагается посередине, то оба слоя полипропилена имеют абсолютно одинаковую толщину в любом месте, хотя все указанные выше производители располагают слой алюминия ближе к наружному краю.

Тут четко видно, что слои полипропилена совсем не одинаковой толщины

Еще один признак, по которому можно определить подделку: практически все лидеры рынка используют сварку алюминия встык. Такие трубы более надежны, хоть для их производства требуется дорогое оборудование. На фото выше виден шов «внахлест». Это явный признак дешевых труб, причем невысокого, мягко говоря, качества.

Наружная и внутренняя поверхности оригинальных изделий гладкая. Надпись нанесена четко, ровно по линейке, не смазана. Кроме того, чтобы избежать претензий в поделках часто название незначительно искажают: пропускают или добавляют лишнюю букву, заменяют другой.

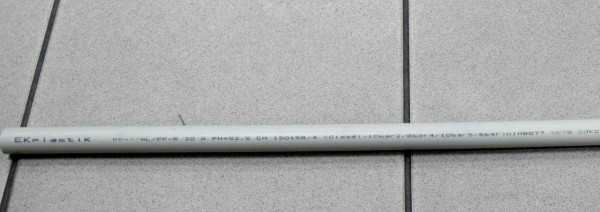

Одна из подделок EcoPlastik. Если присмотритесь, увидите ошибку в написании (нажмите чтобы увеличить)

Так что, просто внимательно присмотревшись к таким «мелочам», вы сможете определить подделку. А вообще, если вы точно определились с маркой, не поленитесь зайти на официальный сайт и поинтересоваться как должны выглядеть трубы выбранной марки, какой должна быть поверхность:матовой или гладкой, какого цвета, как выглядит логотип, который наносят, изучить ассортимент изделий, которые производит данная фирма.

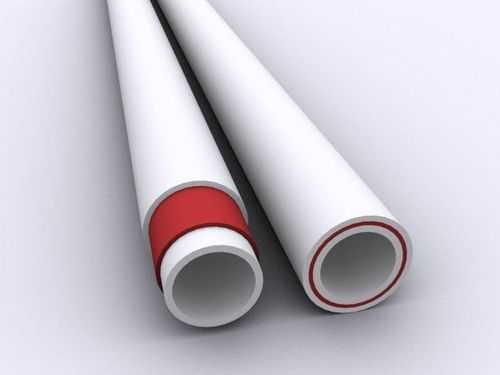

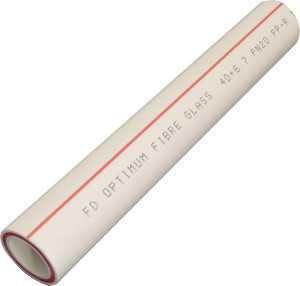

Трубы армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используют стекловолокно. Вообще, первоначально, этот тип предназначался для подачи горячей воды.  Безусловно, неплохо чувствовать себя они будут и в большинстве отопительных систем. И работать будут неплохо. Не 50лет, но и не год-два. При условии, что это действительно качественные трубы, а не подделка. А теперь подходим к важному моменту: как определить качество. Как ни прискорбно, ориентироваться нужно на цену: европейцы выпускают самые лучшие трубы. Тут не поспоришь: опыт. Но цены у них высокие.

Теперь о самих трубах и их применении в отоплении. В этом типе изделий ни цвет армирующей прокладки, ни материал, из которого она изготовлена, практически никакой роли не играют. Стекловолокно может быть оранжевого, красного, синего или зеленого цвета. Это просто красящий пигмент и ни на что он не влияет. Если и можно ориентироваться на цвет, то только на продольную полосу, которая нанесена на поверхности трубы: красная говорит о пригодности для горячих сред, синяя – для холодных, обе вместе – об универсальности.

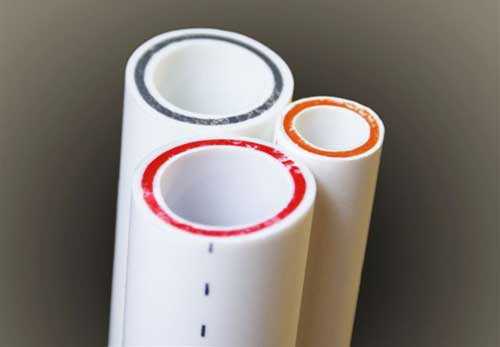

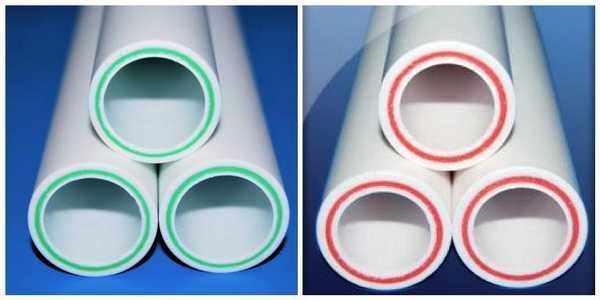

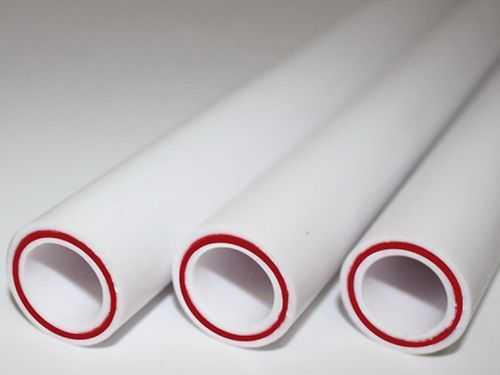

Цвет стекловолокна не на что не влияет

Теперь об особенностях применения армированных стекловолокном труб именно для отопления.  Их можно ставить, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (кроме большого температурного расширения) – высокой кислородопроницаемостью. В условиях высоких температур большое количество кислорода в системе ведет к достаточно активному разрушению металлосодержащих элементов. Если в системе использованы действительно надежные и качественные, соответствующие сертификатам алюминиевые радиаторы (обязательное условие — из первичного алюминия), то больших проблем быть не должно. Но если их качество вызывает сомнения, или установлены чугунные радиаторы, то использовать нужно только трубы с фольгой, которая в разы снижает количество кислорода, проходящее через стенки труб PPR. И еще один момент: от толщины стенок проницаемость зависит, но не сильно, а зависит  от качества материала. Вот и снова вернулись к тому, что для того чтобы отопление из полипропиленовых труб работало долго, требуются качество.

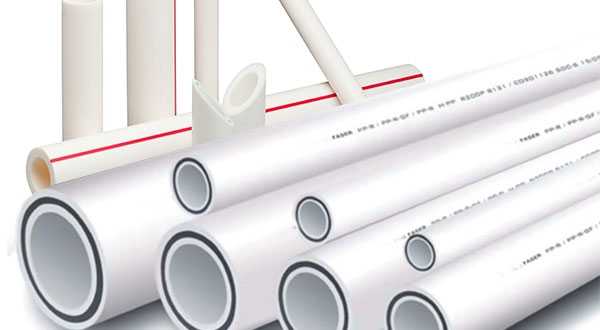

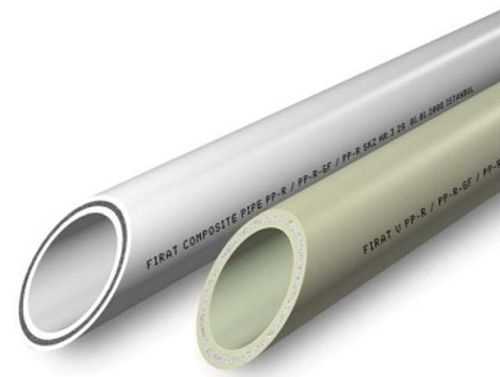

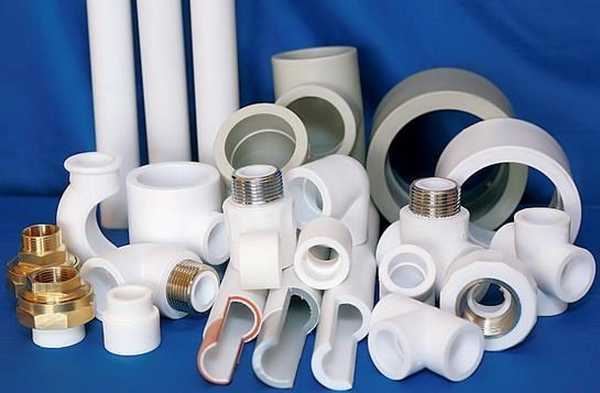

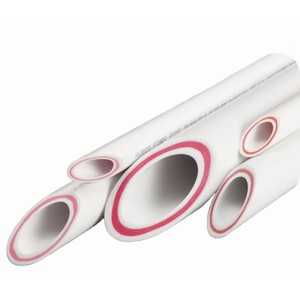

Полипропиленовые труб армированные стекловолокном и фитинги для них

Но большая часть монтажников, советует ставить для отопления именно трубы со стекловолокном. Почему? Их монтировать быстрее. Примерно в два раза. А все потому, что для получения качественного сварного шва в фольгированных трубах требуется снять слой фольги и часть материала, который находится над ней.  Для этого необходимо  специальное устройство (на каждый диаметр  — свое). Как водится, хороший инструмент дешевым не бывает, а деньги на него тратить совсем не хочется.  К тому же сама процедура зачистки в общей сложности удлиняет процедуру монтажа системы почти в два раза. И сноровка в этом деле тоже нужна. Собственно, их резоны ясны.  Но если вы делаете отопление для себя, то вряд ли для вас они решают что-то. Потому внимательно читайте про армирование фольгой. Тут тоже все непросто.

Трубы армированные фольгой

Обозначают армированные алюминием полипропиленовые трубы так: РЕХ/Аl/РЕХ. Есть два вида расположения фольги: ближе к наружному краю и посередине. Есть один нюанс монтажа армированных полипропиленовых труб: нельзя допускать контакта фольги с теплоносителем. Потому что даже если в качестве теплоносителя используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь все дальше в трубу. Рано или поздно (скорее рано) такую трубу разорвет. Потомку практически все европейские производители выпускают трубы с фольгой, расположенной ближе к краю. Именно они требуют зачистки: снятия наружного слоя полипропилена и фольги. Зато в результате, при сварке,  получается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

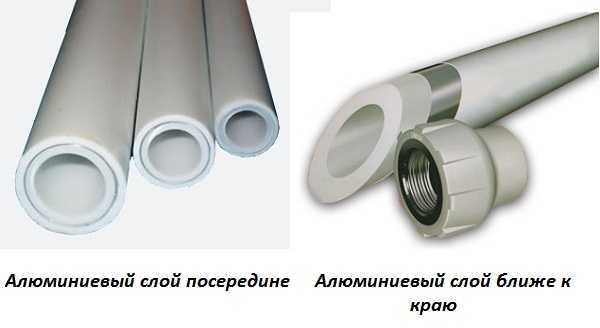

Слой фольги может располагаться ближе к наружному краю трубы или в глубине материала

При использовании труб, в которых слой фольги находится в середине, требуется не зачистка, а торцовка. Для этого используется тоже специально приспособление, но другого плана – оно срезает на несколько миллиметров фольгу внутри трубы, не разрушая слоев полипропилена. Эта процедура проще и выполняется быстрее (продавцы такие трубы называют «ленивками» понятно, почему?). В принципе, если шов выполнен грамотно и правильно, полипропилен сваривается друг с другом, то такой шов более-менее надежен. Но вот если имеется микропора, то вода в нее проникнет и вызовет расслоение трубы. А наличие микропор гарантировано при недостаточно вертикальном срезе, недостаточном опыте (неправильная выдержка при сварке) и неполном удалении фольги, а проконтролировать насколько тщательно удалена фольга между слоями полимера нереально… Все это чревато разрывами, протечками и нарушением целостности системы. Как они образуются продемонстрировано на рисунке ниже.

При центральном расположении фольги два слоя полипропилена свариваются далеко не всегда. Вот что получится через несколько лет

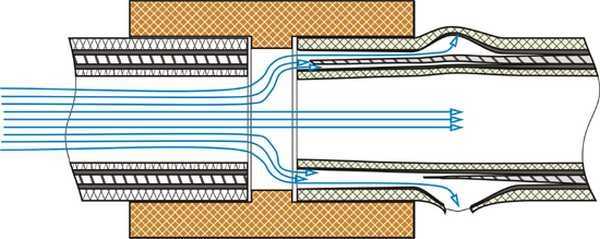

Особенно много неприятностей приносит такое явление, когда трубы у вас спрятаны в стене или в полу. Ремонт будет долгим и нелегким. В некоторых случаях (зимой) быстрее сделать новую разводку «поверху», оставив старую в стене (но слив воду). А микропоры в швах случаются очень часто: контролировать качество удаления фольги между слоями полипропилена практически невозможно, а значит, и гарантировать герметичность шва нереально. И это в случае качественной трубы, а если попадется подделка, типа той, что на фото выше? Как заторцевать такое изделие? О качестве шва тут вообще речи быть не может.

Разница сварного шва после нескольких лет эксплуатации (нажмите чтобы увеличить)

Есть у такого расположения еще один недостаток: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. И это, даже при условии сварки без микрощели, значительно снижает надежность трубопровода. С другой стороны такие изделия (ленивки) значительно дешевле своих европейских аналогов. Тут все объясняется просто: их выпускают фирмы, которые стараются выиграть в цене (турецкие производители и азиатские). Но как эта экономия скажется в дальнейшем? Скорее всего – потребуется срочная замена или ремонт части трубопровода, или системы целиком.

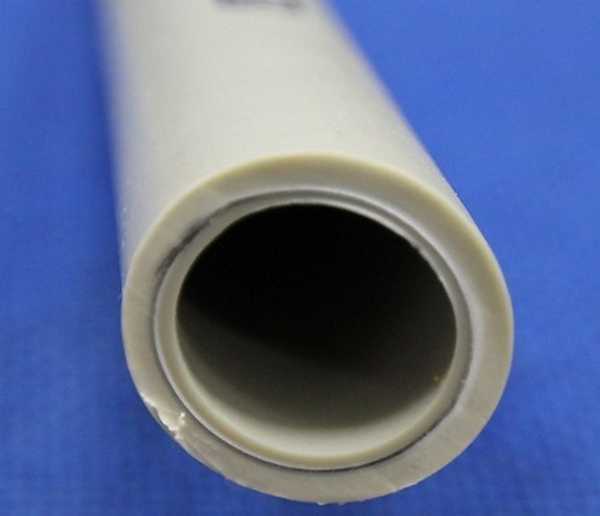

Вот как в натуральную величину выглядит труба с центральным расположением фольги после 2-х лет эксплуатации

Все сказанное выше справедливо для сплошного листа фольги в качестве армирующего слоя. Но есть еще перфорированная фольга. Производится она турецкой кампанией Kalde. Производитель заявляет, что из-за наличия перфорации слой фольги удалять необязательно: при сваривании через поры происходит адгезия материалов, которая обеспечивает прочность соединения.  Насчет прочности, наверное, все так и обстоит. Но как насчет реакции с фольги с водой и кислородопроницаемости? Наверняка эти показатели хуже, чем у труб с цельной фольгой. Хотя тут та же ситуация, что и в ППР трубах, армированных стеклопластиком: при использовании качественных алюминиевых радиаторов система будет служить достаточно долго.

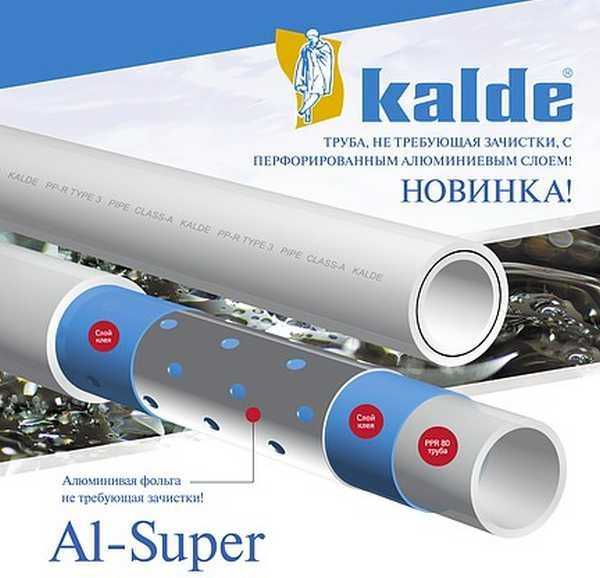

Полипропиленовый трубы турецкой фирмы Kalde с перфорированным алюминием

Итоги

Не знаю как вы, но для себя я могу сделать следующие выводы. Если проводка будет скрытая,  однозначно необходимы полипропиленовые трубы армированные сплошной фольгой. Причем фольга должна располагаться ближе к наружному краю, а не посередине. Если трубы располагают «поверху», вполне можно использовать качественные трубы для отопления со стекловолокном (только не в тех системах, где стоит твердотопливный котел).

О том, как правильно сваривать трубы из полипропилена, какие фитинги для этого нужны и порядок действия при сварке читайте в статье «Полипропиленовые трубы и фитинги: виды и порядок сварки«

teplowood.ru

Полипропиленовые трубы армированные стекловолокном для отопления

Когда необходимо создать горячее водоснабжение, очень часто возникает желание заменить дорогие медные трубы аналогичными изделиями, но более дешевыми. Для такой цели идеально подходят полипропиленовые трубы.

Обыкновенные полипропиленовые конструкции отличаются большим количеством недостатков. Поэтому были разработаны ПП трубы, армированные стекловолокном.

Положительные свойства полипропилена для применения в отопительных системах

Выбирая трубы, необходимо всегда помнить, что оптимизация свойств материала происходит за счет его многослойной структуры.

Поэтому полимерный материал способен выдержать очень большую температуру без линейного расширения. Неармированные полимерные трубопроводы такими свойствами не обладают.

Основными преимуществами пропилена считаются:

  • простота монтажных работ;
  • небольшая масса;
  • легкая транспортировка;
  • быстрая установка;
  • экологичность;
  • отсутствие вибрации;
  • бесшумная работа;
  • отсутствуют гидравлические потери;
  • отличный изолятор, не пропускает блуждающий ток;
  • срок эксплуатации превышает 50 лет;
  • сварочные соединения намного прочнее цанговых;
  • высокая экономичность за счет минимальных теплопотерь;
  • не деформируются при больших механических нагрузках;
  • невысокая стоимость;
  • красивый внешний вид;
  • не требуют специального окрашивания.

Область применения

Даже хорошо зная все положительные качества полипропиленовых труб, их выбор всегда производится индивидуально с учетом всех нюансов определенного объекта.

Когда температура теплоносителя меняет свой показатель, свойства полипропилена могут тоже измениться. Для каждого вида труб существуют предельные параметры, которые маркируются на внешней поверхности.

Почти для всех современных отопительных систем идеально подходят полипропиленовые изделия, способные выдержать нагрев теплоносителя до 95 градусов.

Такое предельное значение нагрева включает в себя определенный запас, если произойдет кратковременный нагрев до 110 градусов, система сохранит свою целостность, ее характеристики останутся неизменными.

Размягчение полимера начинается при температуре более 140 градусов, а его плавление наблюдается после 175 градусов.

Изделия из полипропилена не устанавливаются в централизованных коммуникациях, если в районах их местонахождения наблюдаются сильные морозы. Чтобы поддержать тепло, приходится нагревать теплоноситель выше температуры кипения.

Если отопительная система работает в автономном режиме и имеет датчик контроля температуры нагрева теплоносителя, лучшим выбором могут стать полипропиленовые изделия.

Они великолепно подходят для создания «теплого пола» или обычного обогрева помещения.

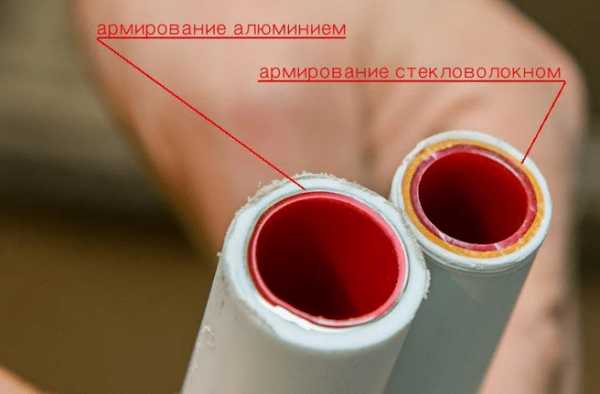

Что лучше выбрать: изделие, армированное алюминием или стекловолокном

Чтобы увеличить прочность ПП труб, применяется несколько видов армирования:

  • стекловолокном;
  • алюминием.

Для армирования применяется алюминиевый лист с перфорацией. Им покрывают изделие снаружи или вставляют в середину для разделения имеющихся слоев полипропилена.

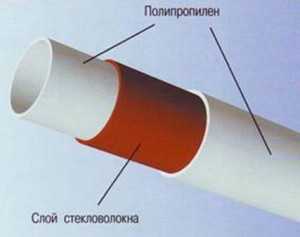

Стекловолоконный слой всегда находится внутри и разделяет слои полипропилена.

Благодаря алюминиевому армированию трубы полипропиленовые армированные для отопления получают дополнительные свойства. Они способны выдержать большое внутреннее давление. При монтаже отопительной системы, если неизвестна величина будущего давления, лучше воспользоваться материалами, имеющими алюминиевый каркас.

Полипропиленовые трубы, армированные алюминием типа «PPR-AL-PPR», имеют несколько положительных качеств:

  • большую жесткость;
  • способны выдержать очень высокое давление;
  • не деформируются.

Значение диаметра трубы влияет на толщину алюминиевого слоя. Он колеблется в пределах 0,1 — 0,5 мм.

Соединение полипропилена с алюминиевой фольгой осуществляется специальным клеем. Трубы могут начать расслаиваться, если клеевой состав был низкого качества. ПП изделия, армированные алюминием, полученные с соблюдением всех технологических требований, остаются герметичными долгое время.

При монтаже ПП изделий, армированных алюминием, требуется выполнить несколько дополнительных операций. Прежде чем начать пайку, необходимо хорошо зачистить алюминиевый слой.

Если этого не сделать, трубопровод быстро выйдет из строя. Во время пайки пластик и алюминиевая фольга начнут расслаиваться. Электрохимические процессы начнут разрушать алюминий, что недопустимо.

ПП изделия, армированные стекловолокном, отличаются одной важной особенностью. Состав армирующего слоя, а также его свойства, точно такие же, как и у основного материала.

Когда полипропилен со стекловолокном сваривается с фитингом, образуется очень прочный сплав, который никогда не будет расслаиваться. Такие изделия являются универсальными и очень прочными. Они рассчитаны на длительную эксплуатацию.

На что обратить внимание при выборе полипропиленовых труб

Основными критериями выбора таких изделий должны быть их технические характеристики.

Рабочее давление

Маркируется на внешней поверхности в виде надписи «PN». Величина давления подбирается в соответствии с индивидуальными особенностями отопительной системы. Если будут наблюдаться постоянные гидроудары или нужно будет часто спрессовывать систему трубопроводов, оптимальным будет полипропиленовое изделие «PN20».

Если в отопительной системе нагрев теплоносителя будет превышать 70 градусов, более подходящими будут трубы «PN25», армированные стекловолокном. Когда применяется автономное отопление, обычно давление не превышает 10 атмосфер. Чтобы смонтировать такую отопительную систему, можно воспользоваться полипропиленовыми трубопроводами «PN20», имеющие цельное алюминиевое армирование.

Теплоноситель и его нормальная температура

В зависимости от установленной системы отопления подбираются соответствующие полипропиленовые трубы. Так как в «теплом полу» температура теплоносителя не превышает 40 градусов, можно устанавливать изделия, имеющие любое армирование. Можно воспользоваться изделиями из моносостава.

Там, где установлены радиаторы, а нагрев теплоносителя достигает 85 градусов, можно смело устанавливать полипропиленовые трубы с любым видом армирования.

Диаметр трубопровода

Этот параметр очень важен для нормальной работы системы отопления. Он должен полностью удовлетворять требования системы. Внутреннее отверстие трубы должно свободно пропускать соответствующий поток теплоносителя за определенное время.

В очень больших помещениях, например, гостиницах, монтируются трубы, диаметр которых превышает 200 мм.

В индивидуальных постройках достаточно установить ПП трубы сечением 20-32 мм. Они легко монтируются с образованием нужного изгиба.

ПП трубы для отопления армированные часто устанавливают в системах горячего водоснабжения. Прекрасно выдерживает большую температуру полипропилен с сечением 20 мм. Стояки изготавливаются из полипропиленовых изделий диаметром 25-32 мм.

При подключении к центральному отоплению применяются 25 мм ПП трубы.

Для нормального функционирования теплого пола монтируют 16 мм изделия.

Сборная автономная отапливающая система монтируется из труб разного диаметра.

Описанные выше советы необходимо брать за основу, и прежде, чем покупать и устанавливать ПП трубы отопления, нужно учесть индивидуальные особенности объекта, а иногда даже особенности отдельных участков системы.

К примеру, когда делается монтаж отопления однотрубной системы, подключение радиаторов выполняется последовательно. Чтобы смонтировать подобное кольцо, нужно воспользоваться трубами с диаметром 32-40 мм. Дополнительные отводы к радиаторам делаются из диаметра менее 26 мм.

Если установлена двухтрубная система, то отопление осуществляется совсем по другому принципу. Линия подачи совместно с обраткой уменьшает давление в трубопроводе. Поэтому можно установить трубы с диаметром менее 30 мм.

Как монтируются ПП трубы, армированные стекловолокном

Такая работа аналогична соединению цельных пропиленовых изделий. Установка ПП труб с армированием из стекловолокна не отличается от соединения цельных изделий из полипропилена. Монтаж таких конструкций подразделяется на несколько видов:

  1. С резьбовыми фитингами.
  2. Холодной сваркой.
  3. Диффузной сваркой.

Если используются резьбовые фитинги, выполняется круговое обжимание монтажной гайки. Полипропиленовая труба надевается сверху на штуцер и сильно прижимается. Получается очень надежное и плотное соединение. Такой вариант можно использовать даже при создании напорного трубопровода. Сложности могут возникнуть только при давлении на фитинг. При очень большом усилии возможно разрушение гайки.

При использовании холодной сварки применяется специальный клей. Но такое соединение нельзя назвать очень надежным. Стык может потечь. Поэтому чтобы такого не происходило, используют полипропиленовые муфты, внутренняя поверхность которых смазывается клеем. Муфту вставляют в трубу и выжидают некоторое время, пока клей хорошо схватится.

Прочность диффузной сварки сравнима с прочностью, создаваемой резьбовым соединением. Недостатком такой технологии является необходимость иметь сварочный аппарат. Подбор температуры для паяльных работ зависит от толщины стенки ПП трубы, а также ее диаметра.

Заключение

Полипропиленовая труба, армированная стекловолокном, считается самым оптимальным вариантом для установки в частном доме индивидуальной отопительной системы. В этих высококачественных и не очень дорогих изделиях практически отсутствуют недостатки, они с успехом заменяют металлические конструкции.

Похожие статьи:

vseprotruby.ru

Армированные трубы из полипропилена для отопления стекловолокном или алюминием

Армированные трубы из полипропилена при сооружении водопроводов, монтаже отопительных систем стали применяться не так давно всего пару лет. Немаловажно выяснить достоинства и недостатки данной пластмассы, виды армирования, определиться с моментами, которые нужно учесть при выборе продукции.

Мало что может быть без недостатков, полипропилен не исключение, поэтому рассмотрим его проблемы. Бывают случаи, когда лучше выбрать другие материалы. На это есть несколько причин:

175 градусов по шкале Цельсия температура, при которой полипропилен плавится. Причем уже при меньших показателях он размягчается. Производители обычно делают большой запас и ставят гарантированную отметку в 95 градусов или даже меньше. Такие меры необходимы в связи с тем, что, если на изделие воздействуют и большая температура и высокое давление, оно разрушается сильнее, чем при каком-то одном влиянии.
Вторая проблема удлинение изделий из полипропилена, если их нагреть. Нужно констатировать, что в таком случае расширяется каждый материал, в той или иной степени. Данный сильно деформируется. Изделие, подвергшееся высокой температуре, выглядит не эстетично (идет волнами), к тому же, если оно под стяжкой, покрытие при его расширении нарушится.

Выходом из положения можно назвать армированную продукцию этого плана. Одна проблема так решается полностью, вторая отчасти. Труба не увеличивается ни в длину, ни в толщину, благодаря своеобразному каркасу, образованному арматурой. Еще одно преимущество даже при воздействии колоссальной температуры — 175 градусов, изделие не раздувается, а просто стекает. Береженого Бог бережет! Производители предусмотрительно и в этом случае ставят максимум в 95 градусов по шкале Цельсия.
Улучшение показателей прочности полипропиленовой трубы сегодня возможно двумя способами. Это армирование либо алюминием, либо стекловолокном.
Изделия, армированные первым способом, могут быть разными в диаметре, а также отличаться по нахождению собственно упрочняющего слоя фольги. Он при помощи полипропиленного клея соединяется с основой. Качество продукции зависит не только от качества составных частей, а и от того, насколько хорошо выполнено склеивание. Можно столкнуться с тем, что изделие расслоилось, конечно, это ухудшает прочностные характеристики.
В варианте со стекловолокном конструкция существенно отличается. Притом, что полипропилен находится с внешней и внутренней стороны, а фибергласс по центру, изделие представляем собой единое целое. Монолитность всех трех слоев достигается особой технологией производства, средний слой сваривается с остальными. Благодаря общности состава они проникают друг в друга и прочно соединяются.
Нужно обратить внимание на особенности монтажных работ с рассматриваемыми изделиями.

Водопроводная система или система отопления из таких труб сооружается по тому же принципу, что и из остальных. Они нарезаются до нужных размеров, потом, при помощи особого несложного паяльника для труб, они и специальные фитинги нагреваются и соединяются. Конструкция получается цельной через несколько секунд.
Если армирование осуществлялось при помощи алюминиевой фольги, то необходимо еще одно действие перед тем, как вставлять изделие в насадку паяльника. Трубу нужно зачисть, с ее поверхности удаляется алюминиевый слой. Процедура проста, ее помещают в переходную муфту с ножами, через несколько оборотов она готово к сварке. Такой инструмент, как торцеватель, применяется для подготовки изделий с прослойкой из алюминия внутри ( см. Алюминиевая труба). Качественную сварку с фитингом гарантирует снятие этим прибором центрального слоя непосредственно с торца. После такой операции можно с уверенностью говорить, что арматура не станет слоиться, не разрушится.
Для труб из полипропилена, которые укреплены стекловолокном, дополнительная подготовка не требуется.
Отдельно стоит остановиться на показателях прочности. Определить выдерживаемое давление продукции можно по отношению ее к определенному классу, что видно по маркировке. Также влияет на это теплота воды. Показатель pn25, например, на изделии свидетельство того, что оно может функционировать при давлении в 25 кгс на квадратный сантиметр, но это если вода холодная. Если ее температура примерно 90 градусов, то выдерживаемое давление уже только 9 кгс на сантиметр в квадрате.

Чтобы выяснить, какая труба пред нами, присутствует ли в ней арматурное укрепление, если есть, то какое именно, можно только одним способом посмотреть на ее срез.

Изделия, прочность которых увеличена прослойкой алюминиевой фольги, отличаются наличием тонкого слоя, имеющего металлический блеск. Естественно речь идет о тех, которые армированы внутри, при внешнем армировании такое изделие однозначно и легко идентифицируется. Что касается продукции, армированной фиберглассом, то на торце можно увидеть три равные по толщине прослойки. Крайние белые, слой в середине насыщенного цвета. Кстати, колористическая гамма никак не соотносится с характеристиками и свойствами. Производители на свой вкус делают данные маркировки.

Рассмотрим минусы армированных труб из полипропилена

У тех, что с алюминиевым упрочнением все очевидно тенденция к тому, чтобы слоиться, необходимость зачистки ( см. Алюминиевые профильные трубы).

А разве армированные стекловолокном изделия идеальны?! Практически да! Недостатков у них минимум и те не доказаны. Есть версия, что изделие дает возможность кислороду из атмосферы попадать в теплоноситель, а данная особенность приводит к ускорению образования коррозии на котлах из металла. Официально и убедительно данный факт не подтвержден.
В целом, становится, очевидно, что трубы из полипропилена с армированным слоем из стекловолокна оптимальный вариант. Они прочны, надежны, обладают хорошими показателями прочности и отсутствием минусов как таковых.

o-trubah.com

Трубы ПП армированные стекловолокном или алюминием

Пластиковые трубы – из поливинилхлорида, полиэтилена, полипропилена, необыкновенно привлекательны для потребителя. Изделия отличаются малым весом, простотой монтажа, определенной гибкостью, позволяющей укладывать весьма сложный трубопровод. Но при этом полимерные водоводы обычно не выдерживают даже сколько-нибудь высоких температур. К тому же даже при незначительном нагреве изделия заметно изменяются в объеме.

Устранить все эти недостатки позволяет армирование конструкций.

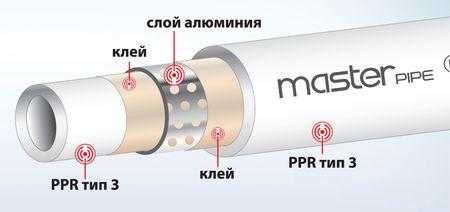

Армирование алюминием

Вся такого рода продукция относится к категории многослойных. Именно сочетая материалы с различными характеристиками, можно добиться оптимального соотношения свойств.

Труба пп армированная алюминием состоит из пяти слоев. Фольга расположена в среднем слое. Внутренний и внешний слой изготавливается из полипропилена, промежуточными слоями выступает специальный термоклей, полимеризирующийся при изготовлении и прочно соединяющий составные части.

  • Слой алюминиевой фольги сообщает материалу более высокую прочность и стойкость к действию температуры. Благодаря жесткости самого алюминия уменьшается коэффициент теплового расширения всего изделия – в пять раз меньше, чем у обычного водовода ПП.
  • Внутренний слой сохраняет все положительные качества полипропилена: не гниет, не подвергается коррозии, не способствует отложению солей, так что его рабочий диаметр не изменяется со временем.
  • Внешний слой полимера выполняет защитно-декоративную функцию.
  • Термоклей служит своеобразным амортизатором между металлом и полимером.

Такое изделие из ПП не требует предварительной зачистки перед сваркой. Вариант, где алюминиевая фольга расположена во внешнем слое и покрыта только декоративной полимерной пленкой нуждается в подготовке. В противном случае сварочный шов, как следует из отзывов потребителей, быстро теряет свои эксплуатационные качества.

Фольга для армированного водовода используется разная.

  • Сплошной лист алюминия исключает попадание кислорода из воздуха в теплоноситель, чем грешит не армированный ПП трубопровод: его характеристики по газовой непроницаемости не идеальны. Таким образом, материал не контактирует с кислородом и не разрушается.

Однако из-за большой разницы в коэффициенте теплового расширения между металлом и полипропиленом, материал, в конце концов, расслаивается, что и приводит к разрушению стенок и прорыву на трубопроводе.

  • Перфорированная фольга позволяет второму слою вещества образовать соединение с первым через открытые участки. Такой вариант намного прочнее и не склонен к расслаиванию. Хотя проницаемость по отношению к кислороду у него выше.

Продукция любой компании, занимающейся изготовлением металлопластикового трубопровода – Valtec, РВК, FV-Plas имеет общепринятую маркировку, причем по двум параметрам. Так, pp 16, 20, 25 означает: труба полипропиленовая с диаметром в 16, 20 или 25 мм – это самые распространенные размеры для систем отопления. PN 20 означает, что при температуре жидкости равной 20 С, водовод выдерживает давление в 20 атмосфер. Этого достаточно для монтажа бытовых водопроводов и систем отопления.

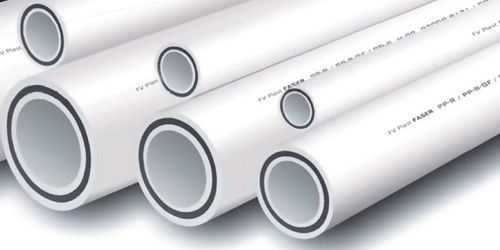

Армирование стекловолокном

Стекловолокно выполняет те же функции, что и алюминиевая фольга. Однако процесс изготовления имеет свои особенности, так что конечный продукт то же отличается. Соединить стекловолокно с полимером с помощью клеевых составов невозможно.

  • Трубы пп, армированные стекловолокном, получают сплавлением материала и полипропилена.

Такое соединение намного прочнее, расслоение здесь исключено. Принципиально для сварки зачистка концов не нужна. Однако при монтаже водопроводов для питьевой воды используют специальный торцеватель, частично вырезающей слой стекловолокна перед сваркой. Таким образом предупреждается возможный контакт материала с водой.

  • Непроницаемость по отношению кислороду стекловолокно обеспечивает такую же, как у изделий армированных сплошным листом фольги. Коэффициент теплового расширения уменьшается в 3 раза, что весьма существенно.

Недостатком таких труб является относительная хрупкость.

Производство армированного трубопровода

  • Изготовлением такого рода продукции занимается большое количество разнообразных фирм. Наибольшей популярностью в этой области пользуются трубы ПП немецкие – Rehau, Stabi. Они с легкостью выдерживают температуру жидкости до +130 С, при давлении до 20 атм.
  • Второе место судя по отзывам занимают изделия чешского производства – WAVIN EKOPLASTIKFV-Plas.
  • Известный Valtec и другие турецкие фирмы – KaldeFIRAT, занимают третью позицию. Труба пп 20 армированная от турецкого изготовителя выдерживает температуру теплоносителя не более +95 С. По сравнению со своими же «собратьями» в этой области Валтек отличается стабильностью формы.
  • Четвертое место занимают китайские компании – BLUE OCEAN. К недостаткам их изделий относят нестабильность формы, что приводит к сложностям во время монтажа. По стойкости к температуре они тоже уступают трубопроводу чешского производства.
  • Такой же недостаток вменяют и российской компании РВК, а также PRO AQUASantrade, хотя по прочности продукция компании превышает китайскую: труба пп 25 армированная от PRO AQUA выдерживает давление до 79 бар.

На фото можно видеть трубы компании Валтек с соответствующей маркировкой.

trubygid.ru

Пластиковые трубы армированные стекловолокном – преимущества и недостатки

Использование пластиковых труб позволило получать трубопроводы, обладающие такими свойствами как легкость, стойкость к коррозии и дешевизна. Но все пластмассы обладают таким неприятным свойством как большое линейное расширение при нагреве, что значительно ограничивает из применение в трубопроводах горячей воды и отопления.

Среди всех полимеров есть лучший – хорошо переносящий воздействие высоких температур – это полипропилен. Но даже его линейное расширение ставит под вопрос возможность его использования в системах отопления.

Для преодоления этого недостатка применяется различное армирование труб, которое повышает их механическую стойкость, а также снижает величину продольной деформации при нагреве.

Оглавление к статье:

Армирование пластиковых труб

В настоящее время используют следующие типы армирования труб:

  • сплошное армирование алюминиевой фольгой;
  • армирование алюминиевой фольгой с перфорацией;
  • армирование нитями стекловолокна, находящимися между двумя слоями полипропилена;
  • армирование композитом, состоящим из смеси стекловолокна и полипропилена.

Армирование алюминием требует зачистки концов труб перед монтажом, что приводит к значительным трудовым затратам.  А вот наличие стекловолокна зачистки не требует, поэтому этот тип труб все чаще используют для монтажа систем отопления и горячей воды.

Кроме того, армирование алюминием требует использования термоклея, который при значительном нагреве может терять свои свойства, что приводит к расслоению трубы. Стекловолокно же вплавляется в полипропилен, образуя с ним монолитную структуру. Такие трубы не расслаиваются.

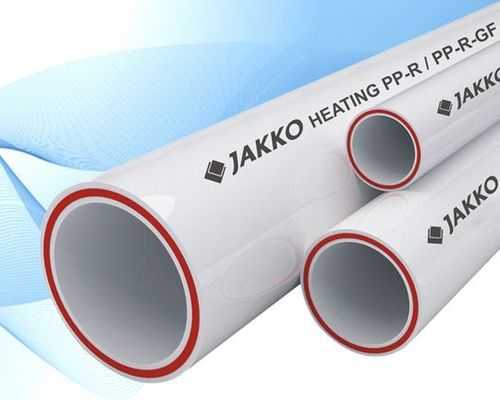

Трубы со стекловолоконным армированием

Эти изделия имеют следующую маркировку «PPR-FB-PPR», которая дает понять, что труба представляет собой трехслойный сэндвич. В народе эти трубы называют стеклопластиковыми.

Если вы решили приобрести такие трубы для своих нужд, стоит знать, что стекловолокно может быть окрашено в различные цвета – синий, красный, зеленый. Не стоит обращать внимание на цвет, он не имеет значения и не несет никакой информации об особенностях трубы.

Об этом вам скажет продольная цветная полоса на наружной стенке трубы:

  • если она красная – то труба предназначена для горячей воды и отопления;
  • если синяя – то для холодной;
  • если сразу две полосы – то изделие универсальное.

Стеклопластиковые трубы отлично паяются – не хуже, чем изделия из однородного материала.

Линейное расширение таких труб всего на 6% больше расширения труб, армированных алюминием. Они более пластичны и прочны, чем неармированный полипропилен.

Диаметр труб с алюминиевым армированием ограничивается 63 мм, а стеклопластиковых – 125 мм.

Достоинства и недостатки армированных труб

Преимуществами использования таких труб являются:

  • достаточно высокая температурная стойкость – до +95 градусов;
  • гладкость внутренней поверхности трубы препятствует возникновению отложений, что обеспечивает хорошую проходимость трубопровода;
  • химическая стойкость пластика практически к любым параметрам воды;
  • полное отсутствие электропроводимости обеспечивает стойкость к электрохимической коррозии, которой подвержены стальные трубы;
  • материал нетоксичен и безопасен для людей;
  • низкий вес и отсутствие необходимости зачистки концов труб облегчают монтаж и сокращают его сроки;
  • гарантийный срок стеклопластиковой трубы составляет 25 — 30 лет;
  • трубы плохо проводят звук, что снижает шум при их эксплуатации;
  • на стенках такого трубопровода не образуется конденсат;
  • при горении полипропилен разлагается без выделения диоксина на углерод и водяной пар.

Есть и недостатки:

  • полипропилен плохо переносит воздействие УФ-лучей, поэтому эти трубы не используют на открытом воздухе;
  • линейное расширение армированных полипропиленовых труб вдвое больше, чем стальных – это требует при монтаже использования большего количества крепежных элементов во избежание провисания трубопровода.

Особенности использования армированных труб

Если вы решили использовать стеклопластиковые трубы, то необходимо знать следующее:

  • Эти изделия можно использовать для прокладки в стенах, так как они мало расширяются при нагреве, а значит, это не приведет к растрескиванию штукатурки.
  • Выбрать трубе необходимых параметров несложно – на рынке представлен полный диапазон изделий, но обязательно обратите внимание на производителя изделий. Лучшими производителями считаются следующие: Ekoplastik b FV-Plast – Чехия; Banninger, Aquatherm – Германия; Tebo, Jakko, Firat – Турция; Стройполимер – Россия.
  • Поскольку полипропиленовые трубы режут специальными ножницами, значит, они могут повреждаться острыми предметами. В тех местах, где есть такая вероятность, лучше использовать стальные трубы.
  • При подборе трубы для системы отопления необходимо точно знать температуру теплоносителя и давление в системе – показатели не должны превышать максимально допустимых для выбранной трубы.

Таким образом, стеклопластиковые трубы являются недорогим и достаточно долговечным материалом, способным заменить стальные трубы если не во всех, то во многих случаях.

protruby.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
