Описание

Системы KAN Therm –  быстрый монтаж и надежный эффект

KAN-therm представляет собой комплект труб, которая используется для оборудования водоснабжения, подпольного, а также центрального отопления. Надежность, качество и безопасность способствовало признанию продукции KAN среди профессионалов пятнадцати европейских стран. Трубы Кан Терм отвечают всем функциональным требованиям. Каждый строительный объект может выбрать для себя современное решение, которое будет оптимальным в конкретном случае.

В основе KAN-therm трубы, изготовленные из благородной стали и полиэтилена. В комплекте имеется набор соединений, которые являются универсальными. Технология труб KAN-therm способствует быстрому монтажу, что позволяет в сжатые сроки совершить отделочные работы и сдать объект. Объект оборудованный комплектом труб Кан Терм будет служить потребителю долгие годы, минуя поломки и аварии. Наличие комплекта труб

KAN-therm позволяет совершать монтаж санитарно-технического оборудования для водоснабжения (как горячего, так и холодного), центрального отопления, подогрева на открытых поверхностях и т.д. Система аттестована, имеет множество наград и положительные отзывы от клиентов.

---

Пресс-фитинги: устройство, особенности и сферы применения

Пресс-фитинги – неразъемные соединительные элементы, которые могут использоваться как в металлических, так и в металлопластиковых трубопроводных системах. Конструкция позволяет обеспечивать прочное соединение, срок службы более 50 лет, предназначены для монтажа систем, которые впоследствии не потребуется разбирать, в их числе коммуникационные пути в различных строительных конструкциях.

Как устроены пресс-фитинги?

Изделия могут иметь самую разную форму и назначение, но во всех случаях они включают общие элементы:

• Корпус, изготовленный из латуни или меди. От формы корпуса зависит назначение пресс-фитинга: это может быть муфта, тройник или угол. Важный момент при выборе – прочный корпус должен быть тяжелым. Если он имеет малый вес, то можно не сомневаться – использован менее надежный сплав.
• Гильза из нержавеющей стали, на поверхности которой сделаны колодки для обжимного инструмента. При сжатии гильза приобретает форму, обеспечивающую долговечное прочное соединение.
• Клипса – эластичное кольцо, которое используется для соединения гильзы и корпуса, а также повышает надежность соединения.

Контур обжатия кольца может быть одинарным и двойным, второй вариант является более надежным.

Преимущество использования

Использование пресс фитингов лучшее решение для создания прочных соединений. Они позволяют монтировать сложные трубопроводные системы, которые в дальнейшем можно полностью убрать с обзора. Скрепленные ими трубы можно замуровывать в цемент, закрывать гипсокартоном или панелями. В ближайшие несколько десятилетий их не придется менять или ремонтировать. Рабочее давление в месте соединения труб может составлять 10 атмосфер –

пресс-фитинги справятся даже с постоянно повышенной нагрузкой.

Другое преимущество – простой и удобный монтаж при наличии необходимого инструмента. При установке пресс-фитингов используется ручной или гидравлический пресс для обжима, он позволяет обеспечить равномерное сдавливание гильзы, что делает соединение герметичным и прочным.

Все элементы изготавливаются из материалов, устойчивых к коррозии. Изделия являются универсальными: их можно устанавливать на трубы горячего и холодного водоснабжения, использовать в отопительных системах и городских коммуникациях. Использование соединений такого типа значительно повышает надежность трубопроводных сетей.

Как приобрести надежные пресс фитинговые изделия?

Качественные соединительные элементы вы сможете приобрести по доступной стоимости в компании «ГлавОбъект». Здесь предлагаются пресс фитинги, изготовленные в соответствии со стандартами, им обеспечена долгая служба в любых трубопроводных системах. В продаже представлена продукция известных зарубежных изготовителей, обладающих надежной репутацией. Компания «ГлавОбъект» осуществляет оптовую и розничную продажу соединительных элементов, у консультантов вы сможете получить подробную информацию о стоимости заказа и условиях доставки.



www.glavobjekt.ru

KAN-therm: Трубы и фитинги 12-го диаметра

Комфортные условия в помещениях зависят от правильного подбора отопительных приборов и грамотно сконструированной системы отопления, кровеносными сосудами которой являются трубопроводные системы.

На российском рынке отопительного оборудования полимерные трубопроводы появились в начале девяностых годов. Поставщики и производители данного типа оборудования решили предложить нашему рынку трубопроводы по диаметрам, близким к стандартным диаметрам традиционных стальных систем. Так, фирма KAN в своем ассортименте стала предлагать трубопроводные системы KAN-therm Push на основе трубопроводов PE-Xc 14 и 18 диаметров. Последние несколько лет мы решили пойти дальше и расширить ассортимент Системы KAN-therm Push трубопроводами и фитингами 12-го диаметра. Ранее с СНиП 41-01  было требование к трубопроводам:

“…Уклоны трубопроводов воды, пара и конденсата следует принимать не менее 0,002, а уклон паропроводов против движения пара — не менее 0,006.

Трубопроводы воды допускается прокладывать без уклона при скорости движения воды в них 0,25 м/с и более…”

Нормируемый уклон трубопроводов, как и минимально допустимая скорость теплоносителя в горизонтально проложенных трубопроводах связаны с решением важного вопроса борьбы с завоздушиванием системы отопления. При скорости более 0,25 м/с высвободившийся или присутствующий в системе отопления воздух выносится по горизонтально проложенным трубам в места его сбора и последующего удаления. Такими местами в горизонтальных системах являются: отопительные приборы, коллекторные группы или верхние точки стояков.

Уменьшение скорости движения воды в теплопроводах при использовании трубопроводов завышенного диаметра приводит к отрицательным явлениям при действующей системе отопления:

1.     Скопления воздуха в системе отопления вызывают нарушение циркуляции теплоносителя, нарушается гидравлический режим.

2.     Снижается тепловая надежность. Снижение тепловой надежности обусловлено возрастанием влияния такого переменного фактора, как естественное циркуляционное давление на количество воды, протекающей через отопительные приборы.  Поэтому для обеспечения расчетного гидравлического режима при действии системы отопления следует стремиться к увеличению циркуляционного давления насоса, а, следовательно, и скорости теплоносителя.

3.     В местах пересечения трубопроводов, например, отводах от магистрали в двухтрубной системе к отопительным приборам после их заливки стяжкой образуется верхняя точка, в которой при несоблюдении скоростного режима образуется воздушная пробка, препятствующая поступлению теплоносителя в отопительный прибор.

При дальнейшем улучшении тепловой защиты зданий согласно требованиям энергоэффективности, и, как следствие, уменьшении мощности используемых отопительных приборов вопрос о применении трубопроводов диаметрами 12х2 стал актуальным уже сейчас.

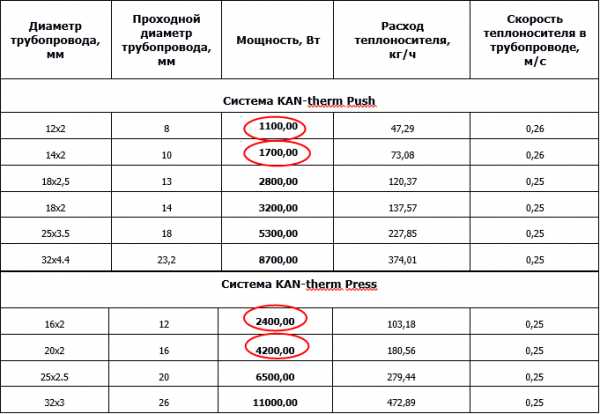

Ниже представлены таблицы с расчетом минимально допустимых расходов на основе требуемой минимально допустимой скорости 0,25 м/с через трубопроводы. Сравниваются трубопроводы двух систем, Системы KAN-therm Push со сшитым полиэтиленом методом “с” и KAN-therm Press с металлопластиковой трубой. Расчет произведен при условии разности температуры подачи и обратки ∆t=20

oC.





На основе полученных данных по расходам мы можем правильно подобрать диаметры трубопроводов для лучевой схемы системы отопления, представленной ниже.





Как видно, только трубопроводы Системы KAN-therm Push 12-го диаметра способны удовлетворить требование по минимально допустимым скоростям. Применение металлопластиковых труб минимально допустимого размера, 16-го, приведет к уменьшению скорости теплоносителя ниже нормируемого значения.

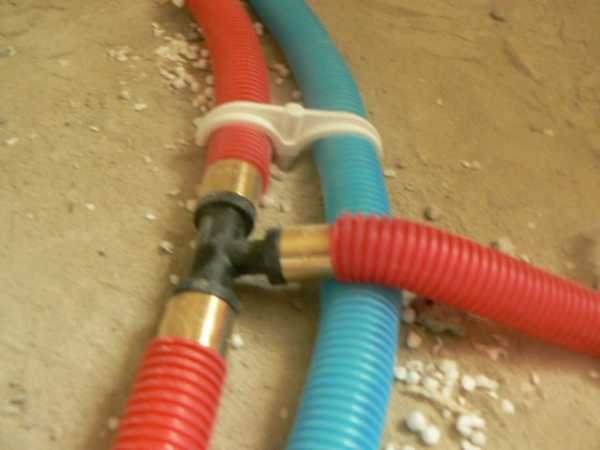

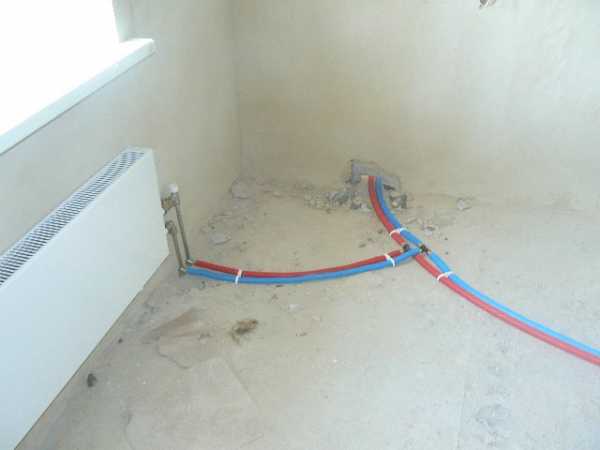

На схеме ниже показаны варианты скоростей между диаметрами 12 и 16 мм на последнем участке в схеме с тройниками в конструкции пола.





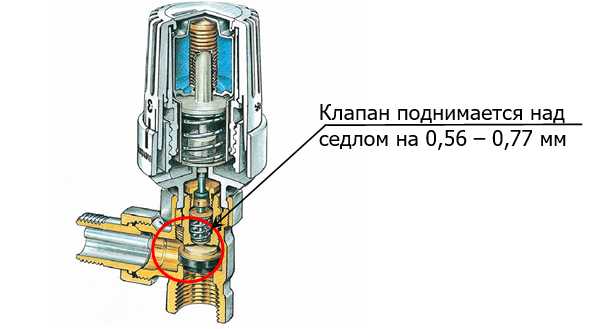

У проектировщиков и монтажников могут возникнуть опасения, связанные с применением трубопроводных систем маленького диаметра – небольшое проходное сечение может привести к забиванию строительным мусором, шламом и окалиной. Мероприятия для предотвращения данного явления описаны в нормативах: применение грязевиков, фильтров, промывка системы после монтажа и т.п.  Но необходимо помнить, что высота подъема клапана терморегулирующего вентиля над седлом составляет 0,63-0,77 мм и, следовательно, самым тонким местом в системе отопления является терморегулирующий клапан. Оседание грязи в элементах системы отопления происходит при снижении скорости теплоносителя ниже 0,1 м/с, что опять же говорит о необходимости поддержания нормируемой минимально допустимой скорости.





Сравнивая системы отопления, сконструированные с применением металлопластиковых труб 16-го диаметра и PE-Xc 12-го и 14-го диаметра, приходим к выводу, что происходит большая потеря тепла при транспортировке теплоносителя по трубопроводам к потребителю, отопительным приборам, что объясняется большими диаметрами металлопластиковых труб по отношению к трубопроводам Системы KAN-therm Push.

При использовании 12-х трубопроводов и фитингов на обвязке отопительных приборов мы увеличиваем в целом сопротивление узла обвязки. Но при этом можем оставить более открытым терморегулирующий вентиль с преднастройкой и таким образом избежать установки предельных преднастроек на терморегулирующей арматуре.

Проблема минимально допустимой скорости в горизонтально проложенных полимерных трубопроводах при широко распространенных 16-х и 20-х диаметрах решается путем увеличения расхода теплоносителя, что приведет к:

1. Перерасходу тепла, что связано с увеличением поверхности трубопроводов и, соответственно, увеличением трансмиссионных теплопотерь.
2. Увеличению емкости системы отопления.
3. Появлению шума в терморегулирующей арматуре.
4. Увеличению электрической мощности насосной установки.
5. Опасности завоздушивания элементов системы отопления.

Ассортимент фирмы KAN на сегодня включает узлы подключения к приборам, соединители, равнопроходные и редукционные тройники диаметром 12 мм, что позволяет выполнить разводку системы отопления с оптимальными гидравлическими условиями работы.

Автор материала: Наталия Безпалько Руководитель технического отдела ООО КАН



---

Ещё по теме:

---





ru.kan-therm.com

KAN-therm: Трубы PE-RT и PE-Xc

Система KAN-therm Push предлагает два вида полиэтиленовых труб с близкими параметрами работы – PE-RT (тип II) и PE-Xc.  Характеризуется широким диапазоном диаметров – от 12 до 32 мм.

производятся из полиэтилена (Dowlex 2388) с повышенной стойкостью к высокой температуре (PolyEthylene of Raised Temperature Resistance). Благодаря его уникальной молекулярной структуре, трубы имеют превосходные механические свойства и высокую прочность при высоких температурах.

Ввиду своей необыкновенной гибкости, обусловленной свойствами материала, трубы легко укладываются даже при низких температурах. Исключительная устойчивость к температуре и давлению определяет высокую долговечность трубопроводов

производятся из полиэтилена высокой плотности и подвергаются процессу молекулярной сшивки потоком электронов (метод “c” физический метод, без воздействия химикатов). Такая сшивка структуры полиэтилена позволяет получить высокую стойкость к термической и механической нагрузке

Оба вида труб имеют защитный слой (покрытие EVOH), препятствующий проникновению (диффузии) кислорода в теплоноситель через стенку трубы. Трубы с защитой EVOH имеют универсальный характер – их можно использовать как в системах отопления, так и в водоснабжении.

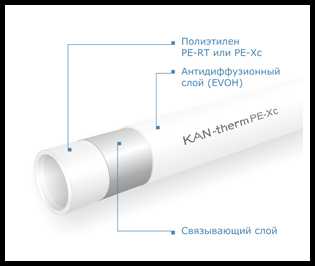

Конструкция труб PE-RT или PE-Xc KAN-therm Push



Размеры, удельная масса, водоемкость труб PE-RT и PE-Xc Системы KAN-therm Push:

Трубы PE-RT и PE-Xc
DN	Наружный диаметр × толщина стенки	Толщина стенки	Внутренний диаметр	Серия труб S	Удельная масса	Количество трубы в бухте	Водоемкость
	[мм × мм]	[мм]	[мм]		[кг/м]	[м]	[л/м]
12	12 x 2,0	2,0	8,0	2,50	0,071	200	0,050
14	14 × 2,0	2,0	10,0	3,00	0,085	200	0,079
16	16 × 2,0	2,0	12,0	3,50	0,094	200	0,113
18	18 × 2,0	2,0	14,0	4,00	0,113	200	0,154
18	18 × 2,5	2,5	13,0	3,10	0,125	200	0,133
25	25 × 3,5	3,5	18,0	3,07	0,247	50	0,254
32	32 × 4,4	4,4	23,2	3,14	0,390	25	0,423



















































ru.kan-therm.com

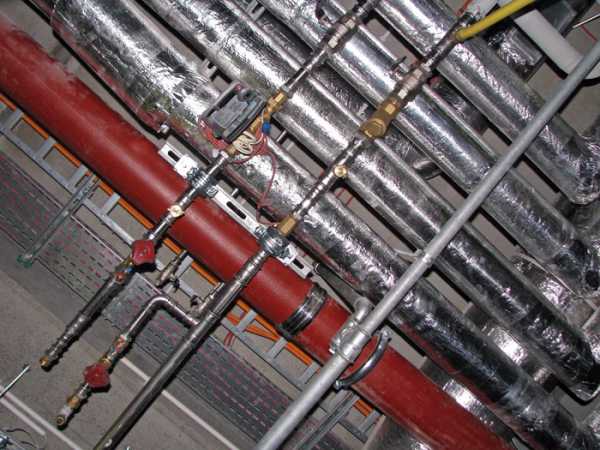

KAN-therm: Нержавеющие тонкостенные трубы

Для производства труб (тонкостенных, со швом) и соединителей используется легированная (нержавеющая) сталь хромо-никель-молибденовая X5CrNiMo 17 12 2 номер 1.4401 в соотв. DIN-EN 10088, AISI 316; хромо-никель-молибденовая сталь номер 1.4404, AISI 316L, а также легированная хромоникелевая сталь X5CrNi18-2 номер 1.4521 в соотв. DIN-EN 10088, AISI 444.

Нержавеющие тонкостенные трубы в своем химическом составе содержат молибдена (min 2,2%), что говорит о высокой стойкости к коррозии. В соответствии с постановлением EU 98, содержание никеля в сплаве не влечет за собой превышения допустимого уровня этого металла в питьевой воде (0,02 мг/л).

Размеры, удельная масса, водоемкость нержавеющих тонкостенных труб KAN-therm Inox:

Нержавеющие тонкостенные трубы KAN-therm Inox   (Трубы 1.4404)
DN	Наружный диаметр × толщина стенки	Толщина стенки	Внутренний диаметр	Серия труб S	Количество трубы в отрезке	Водоемкость
	[мм × мм]	[мм]	[мм]	[кг/м]	[м]	[л/м]
10	12 × 1,0	1,0	10,0	0,270	6	0,080
12	15 × 1,0	1,0	13,0	0,352	6	0,133
15	18 × 1,0	1,0	16,0	0,427	6	0,201
20	22 × 1,2	1,2	19,6	0,627	6	0,302
25	28 × 1,2	1,2	25,6	0,808	6	0,514
32	35 × 1,5	1,5	32,0	1,263	6	0,804
40	42 × 1,5	1,5	39,0	1,527	6	1,194
50	54 × 1,5	1,5	51,0	1,979	6	2,042
65	76,1 × 2,0	2,0	72,1	3,725	6	4,080
80	88,9 × 2,0	2,0	84,9	4,368	6	5,660
100	108 × 2,0	2,0	104,0	5,328	6	8,490
125	139,7 × 2,0	2,0	135,7	7,920	6	14,208
150	168,3 × 2,0	2,0	164,3	9,541	6	20,893



Нержавеющие тонкостенные трубы KAN-therm Inox  (Трубы 1.4401 и 1.4521)
DN	Наружный диаметр × толщина стенки	Толщина стенки	Внутренний диаметр	Серия труб S	Количество трубы в отрезке	Водоемкость
	[мм × мм]	[мм]	[мм]	[кг/м]	[м]	[л/м]
10	12 × 1,0	1,0	10,0	0,270	6	0,080
12	15 × 1,0	1,0	13,0	0,352	6	0,133
15	18 × 1,0	1,0	16,0	0,427	6	0,201
20	22 × 1,2	1,2	19,6	0,627	6	0,302
25	28 × 1,2	1,2	25,6	0,808	6	0,514
32	35 × 1,5	1,5	32,0	1,263	6	0,804
40	42 × 1,5	1,5	39,0	1,527	6	1,194
50	54 × 1,5	1,5	51,0	1,979	6	2,042
65	76,1 × 2,0	2,0	72,1	3,725	6	4,080
80	88,9 × 2,0	2,0	84,9	4,368	6	5,660
100	108 × 2,0	2,0	104,0	5,328	6	8,490



ru.kan-therm.com

KAN-therm: Трубы KAN-therm для отопления



Система KAN–therm для напольного и стенового отопления предоставляет весьма широкий ассортимент типов труб в большом диапазоне диаметров. Это способствует оптимальному подбору технического и экономического решения, которое сможет удовлетворить все требования заказчиков.



Для выполнения напольного и настенного отопления в Системе KAN-therm можно применять два вида полимерных труб для отопления: полиэтиленовые трубы PE-Xc, PE-RT и PE-RT Blue Floor с антидиффузионной защитой или многослойные трубы PE-RT/Al/PE-HD или PE-RT/Al/PE-RT с алюминиевым слоем.

В зависимости от требуемой тепловой мощности напольного отопления применяются трубы с диаметрами Ø12 – Ø26 мм.

В случае стенового отопления используются трубы с диаметрами Ø12 – Ø14 мм, которые заделываются штукатурным раствором, специально предназначенным для этих работ.

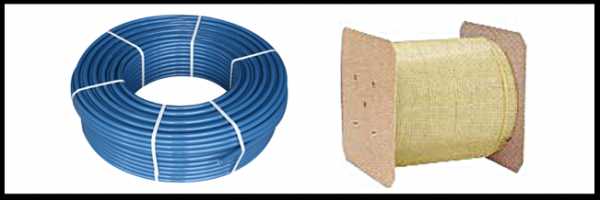

Трубы полимерные для отопления поставляются в бухтах по 100-200 м или на бобинах по 600-1000 м в зависимости от диаметра трубы.

Использование труб на бобинах или в бухтах по 600 м позволяет быстро и легко формировать греющий контур без перекручивания труб вдоль оси. Перекручивание труб ведет к увеличению упругих деформаций, к тенденции отставания трубы от пола и к росту физических усилий, необходимых для их фиксации.

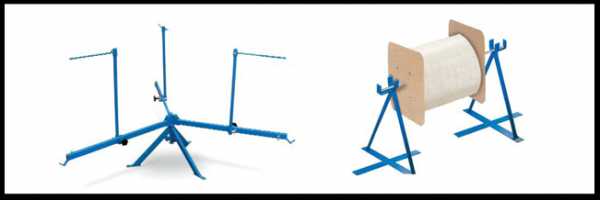

С целью облегчения укладки труб, поставляемых в больших бухтах или на бобинах, Система KAN–therm поставляет также специально предназначенное для этого оборудование, такое как подставки под бобины и размотчики для труб в бухтах.

Каталог продукции с ценами на SYSTEM KAN-therm





















ru.kan-therm.com

KAN-therm: Система KAN-therm Push

Общая информация:

KAN-therm Push – это комплексная инсталляционная система, состоящая из полиэтиленовых труб PE-Xc и PE-RT, а также фитингов из полимера PPSU или латуни в диапазоне диаметров 12-32 мм.

Предназначение:

Система предназначена для внутренних систем отопления, а также горячего и холодного водоснабжения.

Соединение Push в системе KAN-therm Push выполняется путем вставки соединителя в расширенный конец трубы, а затем натягивания латунного кольца с помощью ручного или гидравлического пресса. Эта техника не требует дополнительного уплотнения, гарантирует идеальную герметичность и прочность системы.



Преимущества:


• эксплуатационная долговечность свыше 50-ти лет
• большая стойкость к температуре и давлению материала труб и соединителей
• высокая гладкость внутренней поверхности труб и фитингов, устойчивость к “зарастанию” котловым камнем
• небольшие потери давления в местах соединений, обеспечивающие оптимальный расход в оборудовании
• микробиологическая и физиологическая нейтральность в системах питьевого водоснабжения, материалы безвредны для окружающей среды
• универсальная конструкция труб, которые можно применять как в системах водоснабжения так и в системах отопления
• несложный и быстрый  монтаж при использовании простого инструмента, ограничивающий до минимума вероятность возникновения монтажных ошибок
• герметичность по всей поверхности стыка соединителя и трубы
• малый вес и высокая эстетичность выполненного оборудования
• широкий ассортимент элементов для присоединения арматуры и отопительных приборов
• возможность замоноличивания соединений в строительных конструкциях.

На Систему KAN-therm Push предоставляется 10-ти летняя гарания!



ru.kan-therm.com

KAN-therm: Трубы

Система KAN-therm PP предлагает выбор из шести типов труб, отличающихся толщиной стенки, а также конструкцией (комбинированные трубы):

• однородные трубы PN 10 (S5/SDR11), диапазон диаметров 20 –110 мм
• однородные трубы PN 16 (S3,2/SDR7,4), диапазон диаметров 20 –110 мм
• однородные трубы PN 20 (S2,5/SDR6), диапазон диаметров 16 –110 мм
• комбинированные трубы PN 16 Stabi Al (базовая труба SDR7,4), диапазон диаметров 20 –75 мм
• комбинированные трубы PN 20 Stabi Al (базовая труба SDR6), диапазон диаметров 16 –110 мм
• комбинированные трубы PN16 Glass (SDR7,4), диапазон диаметров 20 –110 мм
• комбинированные трубы PN20 Glass (SDR6), диапазон диаметров 20 –110 мм


Все типы труб поставляются отрезками по 4 м. Чтобы получить более подробную техническую информацию, щелкните мышкой на соответствующий тип трубы.

Трубы (и соединители) Системы KAN-therm PP производятся из высококачественного полипропилена PP-R.

По типу конструкции можно выделить два вида труб: однородные (гомогенные) и комбинированные (Stabi Al и Glass), характеризующиеся значительно меньшим тепловым удлинением. Комбинированные трубы KAN-therm PP Stabi Al состоят из однородной базовой трубы полипропилена PP-R, окруженной слоем из перфорированной алюминиевой ленты, покрытой дополнительно защитным слоем полипропилена. Для лучшего сцепления слоя алюминия с полипропиленом используется специальный связывающий слой клея.
Трубы KAN-therm PP Glass также имеют многослойную конструкцию. Средний слой из стекловолокна (составляет 40% толщины стенки трубы) обусловливает высокую прочность труб и их малое тепловое удлинение.



Конструкция комбинированных труб KAN-therm PP Stabi Al                            Конструкция комбинированных труб KAN-therm PP Glass
