Твэл пэкс – Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб

Содержание

Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб

ТВЭЛ-ПЭКС-К. Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-К. Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-К, 10 бар, 40х4,0/90 420 1,96-2,51
ТВЭЛ-ПЭКС-К, 10 бар, 40х4,0/110* 390 2,04-2,79
ТВЭЛ-ПЭКС-К, 10 бар, 50х3,6/110 390 2,04-2,79
ТВЭЛ-ПЭКС-К, 10 бар, 50х3,6/125* 310 2,1-2,9
ТВЭЛ-ПЭКС-К, 10 бар, 63х4,0/110 390 2,04-2,79
ТВЭЛ-ПЭКС-К, 10 бар, 63х4,0/125* 310 2,1-2,9
ТВЭЛ-ПЭКС-К, 10 бар, 75х4,6/125 310 2,1-2,9
ТВЭЛ-ПЭКС-К, 10 бар, 75х4,6/140* 230 2,36-2,92
ТВЭЛ-ПЭКС-К, 10 бар, 90х6,0/140 230 2,36-2,92
ТВЭЛ-ПЭКС-К, 10 бар, 90х6,0/160* 150 2,49-2,81
ТВЭЛ-ПЭКС-К, 10 бар, 110х6,5/160 150 2,49-2,81
ТВЭЛ-ПЭКС-К, 10 бар, 110х6,5/180* 140 2,62-2,98
ТВЭЛ-ПЭКС-К, 10 бар, 125х6,8/180 140 2,62-2,98
ТВЭЛ-ПЭКС-К, 10 бар, 140х7,1/180 140 2,62-2,98
ТВЭЛ-ПЭКС-К, 10 бар, 140х7,1/225* ** **
ТВЭЛ-ПЭКС-К, 10 бар, 160х7,5/225 ** **
* - под заказ; ** - продукция поставляется на инвентарных несъемных катушках диаметром 3.6м, шириной 1.8м, при длине трубопровода до 200м спецтранспортом, либо на деревянных невозвратных катушках диаметром 3м, шириной 2.35м и длиной трубопровода до 70м
Типоразмеры труб ТВЭЛ-ПЭКС-К d трубы/слой изоляции, мм Труба из сшитого полиэтилена PEX-a с армирующей системой Труба из сшитого полиэтилена PEX-a серии SDR 11 ГОСТ 52134-2003
Номин. наружн. d x толщ. стенки, мм Вн. d трубы, мм Наружн. d трубы x толщ. стенки, мм
Вн. d трубы, мм
40/90 (110) 40,0x4,0 32,0 40x3,7 32,6
50/110 (125) 47,7x3,6 40,5 50x4,6 40,8
63/110 (125) 58,5x4,0 50,5 63x5,8 51,4
75/125 (140) 69,5х4,6 60,3 75х6,8 61,4
90/140 (160) 84,0х6,0 72,0 90х8,2 73,6
110/160 (180) 101,0х6,5 88,0 110х10,0 90,0
125/180 116,0х6,8 102,4 125х11,4 102,2
140/180 (225) 127,0х7,1 112,8 140х12,7 114,6
160/225 144,0х7,5 129,0 160х14,6 130,8

ТВЭЛ-ПЭКС-2-К. Гибкий трубопровод в двухтрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-2-К. Гибкий трубопровод в двухтрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х40/140 230 2,36-2,92
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х50/160 150 2,49-2,81
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х63/180 140 2,62-2,98
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 2х75/225 ** **
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 50+40/160 150 2,49-2,81
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 63+50/180 140 2,62-2,98
Труба ТВЭЛ-ПЭКС-2-К, 10 бар 75+63/225 ** **
** - продукция поставляется на инвентарных несъемных катушках диаметром 3.6м, шириной 1.8м, при длине трубопровода до 200м спецтранспортом, либо на деревянных невозвратных катушках диаметром 3м, шириной 2.35м и длиной трубопровода до 70м

ТВЭЛ-ПЭКС-1 . Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-1 . Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты
ТВЭЛ-ПЭКС-1, 20x1,9/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 25x2,3 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 32x2,9 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x3,7/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x3,7/110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x4,6 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x4,6 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x5,8 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x5,8 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 75x6,8 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 90x8,2 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-1, 110x10,0 / 160 150 2,49-2,81

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 6 бар (SDR 11) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-2, 2x20x1,9 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x25x2,3 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x32x2,9 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 2x32x2,9 // 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x40x3,7 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x50x4,6 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-2, 32х2,9+20х1,9/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х3,7+25х2,3/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х3,7+32х2,9/140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50x4,6 + 32x2,9 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50x6 + 40x3,7 / 160 150
2,49-2,81

ТВЭЛ-ПЭКС-1. Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-1. Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты
ТВЭЛ-ПЭКС-1, 20x2,8/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 25x3,5/90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 32x4,4 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x5,5 / 90 420 1,96-2,51
ТВЭЛ-ПЭКС-1, 40x5,5 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x6,9 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-1, 50x6,9 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x8,6 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-1, 63x6,6 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 75x10,3 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-1, 90x12,3/160 150 2,49-2,81
ТВЭЛ-ПЭКС-1, 110x15,1/160 150 2,49-2,81

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-2. Гибкий трубопровод в двухтрубном исполнении, пенополиуретановой изоляции. Давление P = 10 бар (SDR 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование, d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-2, 2x20x2,8 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x25x3,5 / 110 390 2,04-2,79
ТВЭЛ-ПЭКС-2, 2x32x4,4 / 125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 2x32x4,4 // 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x40x5,5 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 2x50x6,9 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-2, 32х4,4+20х2,8/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х5,5+25х3,5/125 310 2,1-2,9
ТВЭЛ-ПЭКС-2, 40х5,5 + 32x4,4 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50х6,9 + 32x4,4 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-2, 50х6,9 + 40x5,5 / 160 150 2,49-2,81

ТВЭЛ-ПЭКС-4. Гибкий трубопровод в четырехтрубном исполнении, пенополиуретановой изоляции. Давление P = 6, 10 бар (SDR 11; 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-4. Гибкий трубопровод в четырехтрубном исполнении, пенополиуретановой изоляции. Давление P = 6, 10 бар (SDR 11; 7,4) для тепловых сетей с температурным графиком 95/70 °С (пиковая температура t = 110°С).

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
ТВЭЛ-ПЭКС-4, 6 бар, 2х25х2,3+2х20х1,9/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х25х2,3+2х20х2,8/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 6 бар, 2х32х2,9+2х25х2,3/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х25х2,3+25х3,5+20х2,8/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х32х2,9+25х3,5+20х2,8/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х32х2,9 + 32х4,4 + 25х3,5 / 140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 2х32х2,9 + 32х4,4 + 25х3,5 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-4, 2х40х3,7 + 40х5,5 + 32х4,4 / 160 150 2,49-2,81
ТВЭЛ-ПЭКС-4, 6 бар, 4х25х2,3/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 6 бар, 4х32х2,9/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 10 бар, 4х32х4,4/140 230 2,16-2,92
ТВЭЛ-ПЭКС-4, 6 бар, 2х40х3,7+2х32х2,9/160 150 2,49-2,81
ТВЭЛ-ПЭКС-4, 6 бар, 4х40х3,7/160 150 2,49-2,81

ТВЭЛ-ПЭКС-холодное водоснабжение. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой из Pex-а (SDR 11) и кабель-каналом.

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-холодное водоснабжение. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой из Pex-а (SDR 11) и кабель-каналом.

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
Труба ТВЭЛ-ПЭКС-ХВС 25/90 с кабель-каналом 420 1,96-2,51
Труба ТВЭЛ-ПЭКС-ХВС 32/90 с кабель-каналом 420 1,96-2,51
Труба ТВЭЛ-ПЭКС-ХВС 40/110 с кабель-каналом 390 2,04-2,79
Труба ТВЭЛ-ПЭКС-ХВС 50/125 с кабель каналом 310 2,1-2,9
Труба ТВЭЛ-ПЭКС-ХВС 63/140 с кабель-каналом 230 2,16-2,9

ТВЭЛ-ПЭКС-холодное водоснабжение. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий* трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой ПНД ПЭ 100 (SDR 17) и кабель-каналом.

Основные размеры трубопровода

×

ТВЭЛ-ПЭКС-холодное водоснабжение. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой ПНД ПЭ 100 (SDR 17) и кабель-каналом.

Наименование,d несущей трубы x толщина стенки / слой изоляции Максимальная длина в бухте, м Диаметр бухты, м
Труба ТВЭЛ-ПЭКС-ХВС SDR 13,6 25х2,0/90 с кабель-каналом 420 1,96-2,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 32х2,0/90 с кабель-каналом 420 1,96-2,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 40х2,4/110 с кабель-каналом 390 2,04-2,79
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 50х3,0/125 с кабель-каналом 310 2,1-2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 63х3,8/140 с кабель-каналом 230 2,16-2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 75х4,5/140 с кабель-каналом 230 2,16-2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 90х5,4/160 с кабель-каналом 150 2,49-2,81
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 110х6,6/180 с кабель-каналом 140 2,62-2,98
Наименование,d несущей трубы x толщина стенки / слой изоляции

* Длина прямым участком, м

Труба ТВЭЛ-ПЭКС-ХВС SDR 17 125х7,4/225 с 2-мя кабель-каналами

6 или 12

Труба ТВЭЛ-ПЭКС-ХВС SDR 17 140х8,3/225 с 2-мя кабель-каналами
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 160х9,5/225 с 2-мя кабель-каналами

www.tvelpex.ru

Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб

экструзия несущих труб PEX-a

намотка труб ТВЭЛ-ПЭКС

трубы ТВЭЛ-ПЭКС на инвентарных катушках

транспортировка труб ТВЭЛ-ПЭКС на объект

трубопроводы ТВЭЛ-ПЭКС на объекте

Трубы ТВЭЛ-ПЭКС на инвентарных катушках

транспортировка трубопроводов ТВЭЛ-ПЭКС

экструзия несущих труб PEX-a

экструзия труб ТВЭЛ-ПЭКС

нанесение армирующей системы на трубы PEX-a

Завод Полимерных Труб, на складе готовой продукции

монтаж двухтрубной системы ТВЭЛ-ПЭКС

экструзия функциональной трубы PEX-a

на складе фитингов для труб ТВЭЛ-ПЭКС

монтаж фитингового тройникового соединения ТВЭЛ-ПЭКС

сшивка в процессе экструзии полиэтиленовой трубы PEX-a

укладка трубы ТВЭЛ-ПЭКС в траншею

монтаж теплосетей ТВЭЛ-ПЭКС

комплект инструмента для монтажа трубопроводов ТВЭЛ-ПЭКС

трубы ТВЭЛ-ПЭКС

монтаж тройникового соединения ТВЭЛ-ПЭКС

фитинги для трубопроводов ТВЭЛ-ПЭКС

линейный стык 160/225 мм, пресс-фитинги

тепловые сети ТВЭЛ-ПЭКС

теплотрассы ТВЭЛ-ПЭКС

доставка труб ТВЭЛ-ПЭКС на объект

поставка труб ТВЭЛ-ПЭКС на невозвратной таре — деревянных катушках

трубы ТВЭЛ-ПЭКС

армирование несущей трубы pex-a

экструзия несущей трубы пекс-а

на складе Завода Полимерных Труб

Завод Полимерных Труб — производство

складские запасы — 500-1000м стандартных диаметров

www.tvelpex.ru

Частые вопросы | Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб



Цены на трубы ТВЭЛ-ПЭКС могут варьироваться в зависимости от объема заказа; предусмотрены скидки, в т.ч. существенные в случае дилерских взаимоотношений. Для предоставления ценового предложения на производимую продукцию и услуги необходим официальный запрос от Вашей организации на фирменном бланке по факсу (812) 331-66-87 или 327-07-07, доб.280. Желательно, чтобы заявка была оформлена на фирменном бланке Вашего предприятия с реквизитами, указанием перечня продукции, контактными телефоном/факсом. Заявки можно высылать на [email protected] либо по факсу 331-66-87

Соединения труб ТВЭЛ-ПЭКС осуществляются с помощью металлических фитингов. (Обжимных либо пресс) см. монтаж линейного стыка и монтаж тройникового соединения. Трубы PEX не соединяются встык с помощью пайки или сварки.

В наличии на складе, как правило, есть весь ассортимент порядка 1000 м каждого стандартного типоразмера труб ТВЭЛ-ПЭКС. При заказе бОльшего объема срок изготовления продукции составляет 1-5 дней с момента получения предоплаты.

Доставка труб ТВЭЛ-ПЭКС. Мы доставляем продукцию от одной бухты ТВЭЛ-ПЭКС по всей России и за рубеж. Доставка осуществляется автомобильным, железнодорожным или водным транспортом. Трубы с наружной оболочкой d 225 мм поставляются длиной до 200м на инвентарных катушках на оборудованном полуприцепе, транспортируемом сидельным тягачом или длиной до 75 м на невозвратной таре – деревянных катушках d 2,98 м. На невозвратной таре возможна поставка труб и других диаметров. Бухты диаметром не более 2,5 м могут доставляться транспортно-экспедиционными компаниями. Рекомендуем ознакомиться с Рекомендациями по автотранспорту для транспортировки труб ТВЭЛ-ПЭКС от завода-изготовителя. Вы также можете обращаться к нашим региональным дилерам, список которых указан на сайте в разделе “Контакты. Россия, СНГ”.

Продукция производится с использованием оборудования и сырья ведущих европейских производителей и является аналогом известных мировых брендов. Расчетный срок службы при соблюдении условий эксплуатации — 50лет.

Устройство неподвижных опор следует предусматривать только в местах присоединения полимерных трубопроводов к стальным трубопроводам на ответвлениях, а также на вводах в здания и сооружения. см. раздел «Документация». Компенсационные узлы не требуются, т.к. конструкция труб ТВЭЛ-ПЭКС является самокомпенсирующейся, что складывается из следующих обстоятельств: 1) жесткое удержание пенополиуретаной изоляцией несущей трубы пэкс как в поперечном, так и в продольном направлениях внутри конструкции с помощью адгезионного подклеивающего слоя между трубой и изоляцией; 2) внутренняя несущая труба, вследствие пластичности своего материала – сшитого полиэтилена пэкс-а — воспринимает внутренние напряжения, возникающие вследствие стремления трубы к осевому перемещению из-за температурных перепадов, на себя, и без каких-либо последствий для всей конструкции.

Мы оказываем помощь в проектировании и даем рекомендации в случае замены металлических труб в изоляции на трубы ТВЭЛ-ПЭКС.

Обращаем внимание на то, что сравнение цен на стальные и пластиковые трубы в изоляции за погонный метр некорректно, правильным будет сравнение готовых теплотрасс сходного диаметра, т.к. в этом случае важное значение имеют влияющие на стоимость свойства труб ТВЭЛ-ПЭКС: отсутствие некоторых дорогостоящих стальных элементов теплотрасс (таких, как неподвижные опоры, компенсационные узлы), отсутствие стыков или их малое количество, размер и конфигурация траншеи, стоимость и скорость работ, и т.п.

Гибкость трубопровода ТВЭЛ-ПЭКС в трассовых условиях находится в пределах R=0,8…1,6 м в зависимости от диаметра несущей трубы.

Трубопроводы ТВЭЛ-ПЭКС могут прокладываться методом горизонтально-направленного бурения.

Трубопроводы ТВЭЛ-ПЭКС могут применяться во всех климатических зонах России, а также в сейсмически опасных регионах.

Мы оказываем помощь на этапе монтажа труб ТВЭЛ-ПЭКС. Возможен монтаж и тепло гидроизоляция стыков трубопровода на ваших объектах силами специалистов нашей компании или обучение специалистов вашей компании с выдачей сертификата и продажей инструмента для монтажа.

Вы можете задать свой вопрос перейдя в раздел «Контакты. Санкт-Петербург».



Архив некоторых ответов на вопросы по применению труб ТВЭЛ-ПЭКС, заданные посетителями на сайте в период 2008-2017г.г.



Вопрос:  прокладки трубы ТВЭЛ-ПЭКС в лотках, как пройти углы 90 градусов, размер лотка  Л-8-6.
Если необходимо строго 90град, то нужно использовать фитинги: угольник 90град. с последующим использованием кожухов для изоляции угла, либо использовать гибкие свойства трубы, радиус изгиба см.инструкцию по монтажу.

Доброго времени суток уважаемые коллеги. Хотел поинтересоваться, чем отличается теплоизолирующий слой пенополиуретана трубы РЕХ, от изолирующего слоя пенополиуретана использующегося при изоляции стальной трубы?
Отличия в плотности пены. Для стальной трубы плотность порядка 80 для пластиковой трубы эта цифра примерно 50. Еще ППУ для пластика называют полужестким ППУ, т.к. конструкция труб предполагает определенную гибкость.

Хочу заказать 20 м ТВЭЛ-ПЭКС-а с терморегулирующим кабелем для холодного водоснабжения. А как можно его доставить в Новороссийск: почтой или надо самому за ним ехать в С.-Петербург?
Для оформления заказа необходимо отправить заявку по факсу (работаем только с юридическими лицами). Доставка возможна транспортной компанией работающей в Вашем регионе. Доставка возможна как до склада, так и до места, уточните в транспортной компании.

Наша компания занимается строительством малоэтажных домов как в Казахстане так и в России, нас интересует цены на Вашу продукцию на экспорт -труба 15,20,32 -фитинги к ним -инструмент для монтажа
Судя по оговоренным диаметрам и специфике Вашей организации Вас заинтересовала труба без изоляции. К сожалению, наша организация ориентирована на производство трубы pex в изоляции – ТВЭЛ-ПЭКС, в связи с чем вынуждены Вас огорчить: труба pex без изоляции поставляется в исключительных случаях после приобретения системы ТВЭЛ-ПЭКС (к примеру, для обвязки технологических узлов, камер).

Занимаемся эксплуатацией трубопроводов ТВЭЛ-ПЭКС. При аварийном ремонте могут возникнуть проблемы с наличием того или иного диаметра 6-ти и 10 барной системы. Возможно ли аварийное соединение через равнопроходной (равный по dн) фитинг трубопроводов разных систем, и какой из них (на 6 бар или на 10бар) предпочтительнее иметь на такой случай.
В такой ситуации проще использовать обжимные фитинги (муфта Wipex К(диаметр трубы)-6, (размер резьбы)» — на 6 бар и муфта Wipex К(диаметр трубы)-10, (размер резьбы)» — соот-но на 10 бар + Втулка Wirsbo Wipex М(условный проход), (размер резьбы)») в соответствующем количестве, т.к. резьбы в данном случае должны совпадать (при присоединении одинаковых (наружных) диаметров). Нужно иметь в виду, что при присоединении к системе, рассчитанной на 10 бар , 6-ти барную – возникает риск повреждения, подключаемой системы, вследствие избыточного давления.

Прошу выслать прайс лист (длина трубопровода отопления 1300 м Д75х10,3). Есть ли в сортаменте фитинг под опрессовку с фланцем?
Для предоставления вам ценового предложения на производимую продукцию и услуги необходим официальный запрос от Вашей организации. Для подбора необходимого соединения просьба ознакомиться с ассортиментом предоставляемых фитингов, единой детали нет, варианта два: переход на сварное соединение + фланец под приварку, либо, переходник с наружной резьбой + резьбовой фланец.

Какой расход компонентов для линейных стыков? Или компоненты уже включены в комплект кожуха линейного стыка?
Необходимое количество компонента имеется в комплекте поставки кожуха, в соответствии с заполняемым объемом.

У меня вопрос по системам труб ТВЭЛ-ПЭКС с кабель-каналом для холодного водоснабжения. Подскажите возможно на такой трубе установить пресс-фитинг (угольник) как в таком случае поступить с греющим кабелем. Или такая труба должна быть цельная, и направление возможно изменить только погнув трубу на соответствующий радиус?
Если есть возможность, то лучше согнуть трубу по радиусу в соответствии с инструкцией по монтажу. Если такой возможности нет и требуется прямолинейный поворот строго по 90град., то тогда следует разрезать трубу, осуществить смычку разрезанных частей фитингом-угольником (по несущей трубе) таким образом, чтобы кабель-канал располагался по внешней стороне угла, затем поместить в кабель-канал термокабель; осуществить изоляцию стыка.

Что мне необходимо для утепления труб подачи холодной воды на 2 этаж. трубы идут по стене на улице, в земле на 1.5м
Мы выпускаем предварительно изолированные трубы, предназначенные для строительства новых трубопроводов для транспортировки тепла, ГВС или ХВС. Для того чтобы нанести теплоизоляцию на готовые трубы на объекте, Вам необходимо обратиться в специализированную строительно-монтажную организацию.

Какое влияние оказывает применение полиэтиленовых труб на энергосбережение?
Если рассматривать полиэтиленовую трубу отдельно саму по себе, то например, по сравнению со стальной трубой — незначительное (ниже K теплопроводности). Если рассматривать проблему энергосбережения тепловой энергии в комплексе, прежде всего как проблему финансовую, то система ТВЭЛ-ПЭКС с полиэтиленовой трубой в силу преимуществ системы описанных на сайте, является, безусловно, энергосберегающей технологией.

Нужны трубы ПЭ в ППУ оболочке для надземной прокладки труб гвс Ф40 и Ф32. Что-нибудь можете посоветовать?
Здравствуйте, для использования труб ТВЭЛ-ПЭКС для надземной прокладки необходимо защитить полиэтиленовую гидрозащитную оболочку от воздействия солнечных лучей, т.е. поместить трубу в защитный кожух, например воздуховод.

Подскажите, есть-ли обучающие центры по монтажу ТВЭЛ-ПЭКС труб?
Мы обучаем монтажу труб ТВЭЛ-ПЭКС с выдачей сертификата. Для этого пришлите заявку на [email protected] или на факс (812) 331-66-87 с информацией о Вашей компании. Вы также можете обратиться к ближайшему региональному дилеру (см. раздел «Контакты, сотрудничество»).

Есть ли у вас отдельно утеплитель в оболочке для подземной прокладки без трубы внутри .Д25 Д32 ?
Нет, мы производим готовые трубы в изоляции.

Каким образом можно ознакомиться с техническими условиями по которым вы производите трубы?
ТУ не является документом, предназначенным для публичного распространения. Если Вам нужна информация об эксплуатационных характеристиках, физико-химических свойствах продукции, и т.п., то мы можем сообщить ее, в том числе и заверенную официально.

Имеют ли трубы Вашего производства из сшитого полиэтилена память формы? (Возможно ли восстановление трубы после излома путем нагрева?)
Да, трубы PEX-a имеют панмять формы и восстанавливаются после излома путем нагрева, после чего у нее восстанавливаются ее физико-химические свойства. Но нельзя использовать открытое пламя например, газовую горелку, можно строительный фен. Важно внимательно контролировать процесс чтобы не перегреть трубу, для чего конечно требуется, известный опыт.

К сожалению не смогла разобраться — можно ли изолировать угольники на трубах диаметром 40 и 63мм. Нашла универсальный кожух для диаметров 90-160. Как быть с меньшими диаметрами? Спасибо.
Кожух для изоляции угольника, универсальный (для диаметров оболочек 90-160 мм)», соответственно предназначен для труб (диаметр несущей трубы/диаметр изоляции , мм) 20/90 – 110/160. Для диаметров 110/160-160/225 предлагается «Кожух для изоляции угольника» (для диаметров оболочек 160-225).

Возможна ли прокладка трубы для ХВС с кабелем по эстакаде
Да. Обратитесь к Техническим рекомендациям по проектированию в разделе «Документация».

Хочу провести холодную воду из дома в баню, расстояние 15метров, географическое место г.Томск (температура зимой от-10 до-50) какой тип греющего шланга выбрать и имеете ли вы представителей вашей компании в г. Томск.
Для ответа на этот вопрос необходимо знать ряд условий эксплуатации, такие как скорость водопотока, периодичность циркуляции, глубина залегания трубы, и т.п., но расчеты подобного рода мы не производим. Вам, очевидно, стоит обратиться к специализированной проектной организации по холодному водоснабжению, использовав информацию на сайте в разделе «Незамерзающие системы холодного водоснабжения». Ближайшие к Вам дилеры продукции ТВЭЛ-ПЭКС находятся в г.Новосибирск (см.раздел «Контакты, сотрудничество»).

Подскажите объём одного пенопакета, для изоляции стыка и тройника методом заливки. Заранее спасибо!
Объем компонентов ППУ, которые Завод полимерных труб комплектует для изоляции стыков при поставке продукции, может сильно отличаться и зависит от диаметра изолируемой трубы. Обращаем Ваше внимание на то, что компоненты ППУ поставляются в емкостях, а не в пенопакетах.

Каким способом можно заизолировать стык линейного участка трубы ТВЭЛ-ПЭКС и трубы в ППУИ с ОЦ, при одинаковом наружном диаметре изоляции 125 мм? , связанных с Или каким образом можно защитить участок трубы ТВЭЛ-ПЭКС при ее надземной прокладке?
На эти вопросы Вы можете найти ответы в Инструкции по монтажу, которую можно скачать из раздела «документация», включая стандартные способы изоляции различных оболочек, вне зависимости от их материала.

www.tvelpex.ru

Контакты Завода Полимерных Труб | Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб

г. Санкт-Петербург и Ленинградская область:

ООО «ИТЦ Славич»
195027, Санкт-Петербург, Свердловская наб., 64
http://www.slavichitc.com
т/ф: (812) 644-69-49

ООО «Труб Мет-Балтика»
г. Санкт-Петербург, 192029, ул. Бабушкина, д. 3, оф. 314
http://www.tmb-spb.ru
т/ф: (812) 326-29-56 (многоканальный)

ООО “Гибкие Трубы”
191014, г. Санкт-Петербург, Петергофское шоссе, д.73, лит.У, офис 519
Тел. (812) 242-80-70
http://гибкиетрубы.рф
[email protected]

Компания “Астра. Инженерные системы”
196191, г. Санкт-Петербург, ул. Бассейная, д. 21
http://astraes.ru
Тел. (812) 493-57-31, 454-50-46

ООО «Теплотехника»
193318, г. Санкт-Петербург, ул. Ворошилова, д. 2
http://www.teplo3000.spb.ru
http://www.truby-spb.ru
Тел. (812) 401-66-31
Факс (812) 326-28-77

ООО «ПИК Инжиниринг»
195273, Санкт-Петербург, Пискаревский проспект, д.63А, оф. 601
Тел. (812) 426-97-77
http://www.spb-pik.ru
[email protected]

Mimir Engineering
г. Санкт-Петербург, Большая разночинная, д. 14, офис 512
Тел.: (812) 426-33-43
Тел.: (495) 134-48-46
www.mimir-e.ru
[email protected]

ООО «ТВЭЛКОМ»
г. Санкт-Петербург, Ленинский пр-кт, дом №154, лит.А
Тел.: +7 (812) 655-78-58,
Тел.: +7 911 228-85-81
[email protected]


г. Казань, Республика Татарстан и Республика Башкортостан:

ООО «Труб Мет-Балтика»
420004 г.Казань, Горьковское шоссе д.53А, офис 304
[email protected]
т. (919)689-11-41
т.(927)431-66-00
т.(843)21-01-987
т. (4852) 44-06-12


г. Екатеринбург (Свердловская область), г. Челябинск, г.Тюмень:

ООО «Оптимаснаб»
Офис: 620089, г. Екатеринбург, ул. Бориса Ельцина, д. 3а, 8 этаж, оф. 809
Склад: г. Екатеринбург, ул. Селькоровская, 124
тел./факс: (343)278-76-17
http://www.optimasnab.ru
[email protected]

ООО «АСК-Групп»
620027, Свердловская область, г.Екатеринбург, ул.Шевченко, д.9, офис 500
Тел. (343) 210-66-66
Моб. (904) 38-16-233
[email protected]
http://www.Ask-gr.ru


Новгородская область, Псковская область:

ООО “Гибкие Трубы”
г. Боровичи, переулок Гагарина, д.3
Тел. (81664) 5-01-03
Сот. (921)193-20-20
http://гибкиетрубы.рф
[email protected]

Москва, Московская область:

ООО «Гидропласт»
141406, г.Химки, мкр-н Левобережный, ул. Совхозная д.16, пом.6.
http://www.gidroplast.ru
т/ф (495) 755-59-55
[email protected]

ООО «ТермоШтурм»
141700 М.О. г. Долгопрудный, Лихачевский проезд д. 14
http://www.bestboilers.ru
т.8(495) 504-22-48
[email protected]

ООО «Гибкие трубы»
109428, Москва, 1-й Вязовский пр-д., 4, стр. 19
http://www.гибкиетрубы.рф
т.8(495)215-56-32
[email protected]


Кострома и Ярославль:

Mimir Engineering
г. Кострома, пр-т Мира, 3а, офис 27
Тел.: +7 (910) 951-04-51
http://сетиотопления.рф/
[email protected]


Воронеж

ООО «РегионСервис»
394077, Воронежская обл, город Воронеж, улица Генерала Лизюкова, дом 4, оф. 103
Тел.: +7(473) 290-34-26
Тел.: +7(473) 290-34-27
regionservis-vrn.ru
[email protected]


Забайкальский край

ООО «ФОС-1»
672010, г.Чита, ул.Ленина, 52А
Тел.8(3022)71-69-71
http://www.gkfos.ru
[email protected]


Благовещенск и Амурская область

ООО «Стройресурс»
675000, Амурская область, г. Благовещенск, ул. Зейская, д. 229
Тел.8-914-556-26-05
[email protected]

Петропавловск-Камчатский

ООО «КАМЭС-ОВК»
683031, Камчатский край, г.Петропавловск-Камчатский, ул.Топоркова, д.7, кв.22
Тел.(4152) 22-73-63
http://kames41.ru/
[email protected]



Республика Беларусь:

ИП «Тепловиосистемы»
Белоруссия, г. Марьина Горка, ул. Последовича, 4-3
http://www.tepvisis.by
Т/ф. 8-10-375-212-26-10-52

ООО “Теплотехнологии”
220090, Республика Беларусь, г. Минск, Логойский тракт, д. 22а, пом. 323
тел. (375-17) 262-65-61
http://www.teplotech.by
[email protected]

www.tvelpex.ru

фитинги | Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб

В ассортименте фитингов существуют все возможные варианты для любых соединений трубопроводов, в том числе и переход на сварку для соединения с металлическими трубопроводами. Фитинговые соединения делятся по типу монтажа на обжимные (монтаж с помощью гаечных ключей) и пресс-фитинги с надвижной гильзой (монтаж с помощью специального инструмента). Выбор типа фитингов зависит от того, существует ли доступ к соединению для обслуживания его резьбовых элементов, или он невозможен по причине замоноличивания соединения. Мы поставляем пресс-фитинги по индивидуальному заказу либо обжимные импортного производства.

Основные преимущества соединения на подвижной гильзе:

— Неразъемность соединения;
— Конструкция фитинга не допускает неправильного монтажа;
— Короткие сроки монтажа;
— Фасонные части изготовлены из специальной латуни, стойкой к вымыванию цинка;
— Не надо клеить, паять и надрезать трубу
— Сразу после соединения систему можно нагружать.

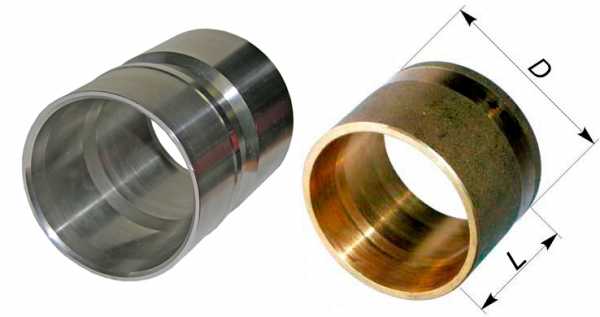

Монтажная гильза

Основные размеры

×

Монтажная гильза

Наименование Трубопроводная система
без армирования
Трубопроводная система
с армированием для 10 бар
Геометрические
размеры трубы
(диаметр х толщина
стенки), мм
 Размеры
детали, мм
Геометрические
размеры трубы
(диаметр х толщина
стенки), мм
 Размеры
детали, мм
6 бар 10 бар L D L D
25 25х2,3 25х3,5 27 30 -
32 32х2,9 32х4,4 35 39 -
40 40х3,7 40х5,5 37 49 40,0х4,0 37 49
50 50х4,6 50х6,9 44 60 47,7х3,6 110 60
63 63х5,8 63х8,6 53 74 58,5х4,0 120 74
75 75х6,8 75х10,3 53 89 69,5х4,6 111 90
90 90х8,2 90х12,3 53 108 84,0х6,0 135 108
110 110х10 110х15,1 53 130 101,0х6,5 140 126
125 - 116,0х7,1 130 148
140 - 127,0х7,1 164 154
160 - 144,0х7,5 165 174
Материал: Латунь, Нержавеющая сталь

Муфта соединительная равнопроходная

Основные размеры

×

Муфта соединительная равнопроходная

Наименование Трубопроводная система
без армирования
Трубопроводная система
с армированием для 10 бар
Геометрические
размеры трубы
(диаметр х толщина
стенки), мм
 Размеры
детали, мм
Геометрические
размеры трубы
(диаметр х толщина
стенки), мм
 Размеры
детали, мм
6 бар 10 бар L L
25 25х2,3 25х3,5 74 -
32 32х2,9 32х4,4 84 -
40 40х3,7 40х5,5 92 40,0х4,0 92
50 50х4,6 50х6,9 106 47,7х3,6 106
63 63х5,8 63х8,6 128 58,5х4,0 128
75 75х6,8 75х10,3 135 69,5х4,6 135
90 90х8,2 90х12,3 131,5 84,0х6,0 131,5
110 110х10 110х15,1 131,5 101,0х6,5 131,5
125* - 116,0х6,8 164
140* - 127,0х7,1 180
160* - 144,0х7,5 180
Материал: Латунь, *Нержавеющая сталь.

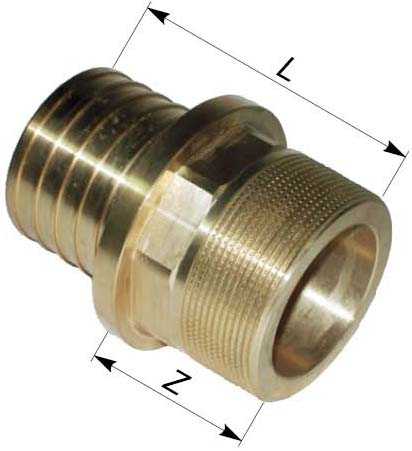

Переходник с наружной резьбой

Основные размеры

×

Переходник с наружной резьбой

Наиме-
нование
Трубопроводная система
без армирования
Трубопроводная система
с армированием для 10 бар
Геометрические
размеры трубы
(диаметр х толщина
стенки), мм

 Размеры
детали, мм

Размер
под
ключ, мм

Геометрические
размеры трубы
(диаметр х толщина
стенки), мм

 Размеры
детали, мм
6 бар 10 бар Резьба,
дюйм
L Z L Z
25 25х2,3 25х3,5 1" 60 37 35 -
32 32х2,9 32х4,4 1" 66 35 40 -
40 40х3,7 40х5,5 1 1/4" 75 41 36 40,0х4,0 75 41
50 50х4,6 50х6,9 1 1/2" 82 42 41 47,7х3,6 82 42
63 63х5,8 63х8,6 2" 95 45 55 58,5х4,0 95 45
75 75х6,8 75х10,3 2 1/2" 102 52 73 69,5х4,6 102 52
90 90х8,2 90х12,3 3" 101 51 90 84,0х6,0 101 51
110 110х10 110х15,1 4" 100 50 110 101,0х6,5 100 50
Материал: Латунь

Переход на сварное соединение

Основные размеры

×

Переход на сварное соединение

Наиме-
нование
Трубопроводная система
без армирования
Трубопроводная система
с армированием для 10 бар
Геометрические
размеры трубы
(диаметр х толщина
стенки), мм
 Размеры, мм Геометрические
размеры трубы
(диаметр х толщина
стенки), мм
 Размеры
детали, мм
6 бар 10 бар L Диаметр
приварной
части х
толщина
стенки
L Диаметр
приварной
части х
толщина
стенки
25 25х2,3 25х3,5 50 26 -
32 32х2,9 32х4,4 60 33,7х2,6 -
40 40х3,7 40х5,5 70 42,4х2,6 40,0х4,0 70 42,4х2,6
50 50х4,6 50х6,9 85 48,3х2,6 47,7х3,6 85 48,3х2,6
63 63х5,8 63х8,6 90 60,3х2,9 58,5х4,0 90 60,3х2,9
75 75х6,8 75х10,3 95 76,1х2,9 69,5х4,6 95 76,1х2,9
90 90х8,2 90х12,3 95 88,9х3,2 84,0х6,0 95 88,9х3,2
110 110х10 110х15,1 90 114,3х3,6 101,0х6,5 90 114,3х3,6
125 - 116,0х6,8 117 127,0х5,5
140 - 127,0х7,1 125 133,0х6,0
160 - 144,0х7,5 125 159,0х6,0
Материал: Нержавеющая сталь, Сталь 20.

Угольник 90°

Основные размеры

×

Угольник 90°

Наименование Трубопроводная система
без армирования
Трубопроводная система
с армированием для 10 бар
Геометрические
размеры трубы
(диаметр х толщина
стенки), мм
 Размеры
детали, мм
Геометрические
размеры трубы
 (диаметр х толщина
 стенки), мм
 Размеры
детали, мм
6 бар 10 бар A Z A Z
25 25х2,3 25х3,5 80 55 -
32 32х2,9 32х4,4 92 61 -
40 40х3,7 40х5,5 105 71 40,0х4,0 105 71
50 50х4,6 50х6,9 130 91 47,7х3,6 130 91
63 63х5,8 63х8,6 155 106 58,5х4,0 155 106
75 75х6,8 75х10,3 182 132 69,5х4,6 182 132
90 90х8,2 90х12,3 202 153 84,0х6,0 202 153
110 110х10 110х15,1 232 182 101,0х6,5 232 182
125 - 116,0х6,8 284 196
140 - 127,0х7,1 335 210
160 - 144,0х7,5 365 240
Материал: Нержавеющая сталь.

Тройник

Основные размеры

×

Тройник

Наименование Для трубопроводной системы без армирования 6, 10 бар
и с армированием для 10 бар.
 Геометрические размеры трубы (диаметр), мм
25 25 25 25
32 32 32 32
40 40 40 40
50 50 50 50
63 63 63 63
75 75 75 75
90 90 90 90
110 110 110 110
140 140 140 140
160 160 160 160
Материал: Нержавеющая сталь.
ЛЮБЫЕ КОМБИНАЦИИ ДИАМЕТРОВ ПРОХОДОВ

www.tvelpex.ru

Трубопроводы ТВЭЛ-ПЭКС. Официальный сайт производителя Завода Полимерных Труб

Сортамент кожухов для изоляции тройников

Монтажный набор тройников состоит из из двух полукожухов (материал ПНД), уплотнительной ленты, набора болтов с гайками и шайбами, заливочной и заварочной пробок, емкостей с ППУ.
Кожуха для изоляции тройников изготовлены из ПНД; каждый из отводов подходит для любого типоразмера оболочки трубопроводов; обеспечивает тепло-гидро-изоляцию соединения.

Порядок монтажа — смотри элементы трубопровода

Комплект для изоляции линейного стыка
Монтажный набор для изоляции линейного стыка состоит из из из двух полукожухов (материал ПНД) или термоусаживаемой муфты, адгезивной ленты, заливочной и заварочной пробок, емкостей с ППУ.

Сортамент кожухов для изоляции угольника
Монтажный набор для изоляции угольника состоит из из из двух полукожухов (материал ПНД). Каждый из отводов подходит для любого типоразмера оболочки трубы, обеспечивает тепло-, гидроизоляцию трубопроводов.

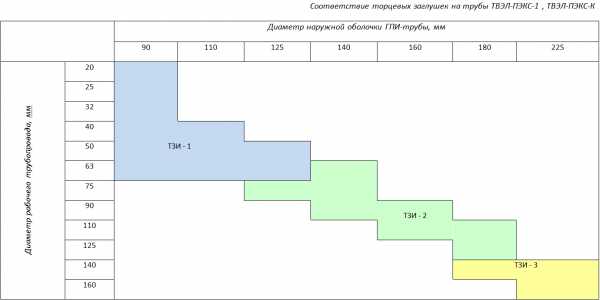

Термоусаживающаяся заглушка (ТЗИ) предназначена для гидроизоляции пенополиуретана на торце ГПИ-трубопровода.



www.tvelpex.ru

Утепленные трубы ТВЭЛ-ПЭКС теплотрасса для отопления и водоснабжения (Изопэкс)

Гибкие теплоизолированные теплотрассы ТВЭЛ-ПЭКС (Изопэкс) предназначены для использования в отопительных и водоснабжающих системах объектов разного назначения. Это уникальные изделия, характеризующиеся долговечностью, надежностью и удобством монтажа.

Преимущества теплотрасс ТВЭЛ-ПЭКС

Главными плюсами гибких теплотрасс «Изопэкс» являются:

  • Коррозийная стойкость. Трубы не подвержены коррозийному воздействию, что гарантирует долгосрочное использование теплотрасс.
  • Минимальные потери давления. За счет меньшей шероховатости поверхности (до 70 раз меньше по сравнению с обычными трубами ППУ) рабочая труба PE-Xа обеспечивает меньшее сопротивление среды.
  • Минимум стыковочных соединений. Гибкие теплотрассы выпускаются длинными бухтами, что исключает большое количество стыков при монтаже.
  • Компактность. Если сравнивать со стальными изделиями ППУ, то при использовании ТВЭЛ-ПЭКС «Изопэкс» потребуется траншея на 40% меньшего размера.
  • Отсутствие угловых соединений. Достигается за счет минимальных радиусов изгиба.

Данная уникальная система позволяет сэкономить на устройстве отопительных и водоснабжающих трубопроводных сетей на любых объектах.

Особенности ТВЭЛ-ПЭКС

Среди основных особенностей продукции «Изопэкс» следует отметить следующие:

  • Система полностью изолирована. Обеспечивается максимальная защита от теплопотерь благодаря использованию двойной теплоизоляции – полужесткого ППУ и оболочки из ПВД.
  • Длительный срок эксплуатации. Расчетный срок службы теплотрасс ТВЭЛ-ПЭКС составляет порядка 50 лет.
  • Надежность конструкции. Устойчивость к трещинообразованию при соблюдении температурного режима для носителя не выше 95 градусов делает трубы производства «Изопэкс» надежными и долговечными.
  • Отсутствие коррозии. Используемый при изготовлении труб гидроксид этилвинила препятствует пропусканию кислорода, что исключает возникновение коррозийных процессов.
  • Минимальный диаметр. За счет отсутствия шероховатости внутренней поверхности удается использовать трубы меньшего диаметра при той же пропускной способности трубопровода.

Применение двух- и четырехтрубных систем ТВЭЛ-ПЭКС обеспечивает сокращение объема земляных работ при устройстве трубопровода до 40 % за счет наличия «прямого» и «обратного» направления потока. Все изделия ТВЭЛ-ПЭКС укладываются без применения щитовых опор и компенсаторов.

Трубы производства «Изопэкс» легко подключаются к имеющимся системам водоснабжения. Изолированная конструкция идеально подходит для использования в условиях сурового климата.

Простой монтаж, экономия времени и денег при устройстве трубопровода, долговечность, надежность и энергоэффективность – таковы преимущества использования труб ТВЭЛ-ПЭКС. Оцените и Вы все плюсы от применения изолированных систем «Изопэкс», оформив заказ прямо сейчас по телелефону, указанному в шапке сайта.

ТВЭЛ-ПЭКС 1 (Изопэкс 1) Гибкая теплоизолированная теплотрасса с одной трубой PEXa предназначеная для прокладки магистрали от теплового пункта или котельной до потребителя. Гибкая теплоизолированная теплотрасса с двумя трубами PEXa в одной оболочке, предназначена для прокладки магистрали от теплового пункта или котельной до потребителя. ТВЭЛ-ПЭКС 4 (Изопэкс 4) — гибкая теплоизолированная теплотрасса с четырмя трубами PEXa в одной оболочке. ТВЭЛ-ПЭКС для холодного водоснабжения — гибкая теплоизолированная теплотрасса с одной трубой PEXa или ПНД. Предназначена для прокладки магистрали холодного водоснабжения с греющим кабелем. ТВЭЛ-ПЭКС К (Изопэкс К) — гибкая теплоизолированная теплотрасса с одной армированной трубой PEXa.

teplo-trassa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
