У образный манометр для газа – – , ? »

(1.12)

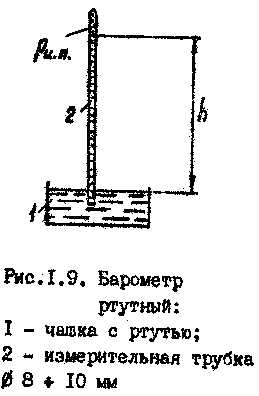

Где – давление насыщенных паров ртути в трубке; – поправка на капиллярность; – поправка на опускание ртути в чашке; h- высота подъема ртути в трубке; D- диаметр чашки; d- диаметр трубки.

Шкала барометра обычно градуирована в единицах давления с учетом поправок . Первая поправка учитывается смещением нуля шкалы выше относительно уровня в чашке на , вторая- изменением масштаба шкалы, а именно, увеличением цены ее деления в раза. Барометры обычно снабжают термометрами.

Погрешности барометра:

· Основная – из-за неточности градуировки шкалы поправка на нее определяется по таблице проверочного свидетельства прибора;

· Дополнительная – из-за несовпадения температуры t при измерениях с температурой t, при которой градуировалась шкала. Поправка учитывает изменение плотности ртути и длины шкалы прибора и равна

Где В – показания прибора; – линейный коэффициент расширения шкалы; – разность температур при отсчете показаний прибора и при градуировке шкалы; – коэффициент теплового расширения ртути;

· Дополнительная из-за различия в географическом положении места измерения и места градуировки шкалы. Она компенсируется поправкой, учитывающей изменение высоты столбика ртути в результате изменения ускорения свободного падения при изменении географической ширины и равна

где g и g₁ – ускорение свободного падения в месте градуировки шкалы и в месте измерения.

megaobuchalka.ru

раздел 9.2 книги «МАНОМЕТРЫ» от НПО «ЮМАС»

    Одним из основных требований, обеспечивающих заявленный класс точности, является размещение измерителя в температурных условиях, определенных техническими условиями на это измерительное устройство. Особенно это актуально для показывающих приборов, так как они в большинстве случаев располагаются в непосредственной близости от точки замера параметров. Это является одной из наиболее часто встречаемых ошибок. Так, несложный расчет по 1.4 показывает, что измерения, проводимые показывающим манометром класса точности 2,5 при температуре окружающей среды –40 °С, могут приводить к дополнительной погрешности до 6 %.

     Кроме воздействия температуры окружающего воздуха, существенное влияние на точность показания прибора может оказывать температура измеряемой среды, которая подводится к внутренней полости чувствительного элемента. И если температура окружающего воздуха является нормируемым параметром, то влиянием температуры среды, находящейся в объеме чувствительного элемента, в большинстве случаев пренебрегают. Часто наблюдается установка манометрических приборов непосредственно на трубопроводе пара промышленных параметров (р = 0,6 МПа при

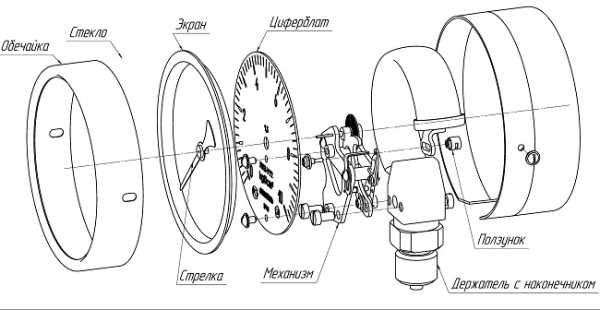

    Температура измеряемой среды оказывает первостепенное воздействие на металл чувствительного элемента и затем – на металл трибко-секторного механизма. При этом температурное влияние на погрешность измерения при t> 60°С не нормировано, и только отдельные наблюдения показывают, что зависимость температурного коэффициента прибора с увеличением температуры существенно возрастает.

    При невысоких температурах измеряемой среды (до 70°С) допускается монтаж приборов без специальных устройств, что не исключает необходимости корректировки показаний манометров повышенной точности и эталонных на дополнительную температурную погрешность. На рис. 9.6,а,б показаны варианты отбора пробы невысокой температуры с верхней и боковой образующих объема газа, пара, жидкости. Однако длина и конструкция отводов должны выбираться в зависимости от температуры измеряемой среды и, как правило, составлять от 0,05 до 2 м.

    Для исключения или уменьшения влияния температуры измеряемой среды на результат измерения при t> 70 ^оC рекомендуется применять различного рода понижающие температуру устройства. ранее были широко распространены U-образные сифонные отводы (рис. 9.6,в), которые сейчас заменяются на петельные (рис. 9.6,г), отличающиеся меньшей металлоемкостью и большей жесткостью конструкции.

традиционные кольцевые сифонные отводы (рис. 9.6,д) используются при работе в широком диапазоне температур измеряемой среды. Обычно применяются отводы с радиусом гиба петли около 50 мм. Однако в последнее время все чаще применяются отводы европейского стандарта с малой петлей (радиус составляет около 28 мм). Эти отводы компактны, менее металлоемки. Такого размера петли также достаточно для обеспечения работоспособности манометрического прибора при измерениях на высокотемпературных средах.

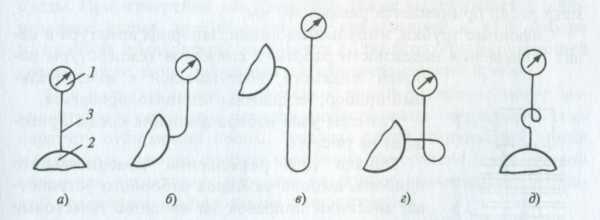

Рис. 9.6. Схемы узлов отбора пробы давления среды от верхней и боковой образующих трубопровода с различным исполнением сифонного отвода: a – прямая верхняя; б – с боковая гибом; в – U-образная; г – петельная;   д – кольцевая;   1 – манометрический прибор;   2 – трубопровод с измеряемой средой; 3 – отвод

    Сифонные U- и кольцеобразные отводы (рис. 9.6,в,г,д) используются для соединения пробоотборника с измерителем давления. Во многих случаях роль пробоотборника, как это зачастую имеет место на прямой верхней (рис. 9.6,а) и с боковым гибом (9.6,б), может выполнять свободный конец сифонного отвода. К другому концу сифонного отвода приваривается футорка, представляющая собой штуцер с резьбой для подсоединения к трехходовому крану или игольчатому клапану.

Для местного теплоотвода могут использоваться стандартные охладители (рис. 9.7). Размеры охладителя, а также материал, из которого он изготавливается, выбираются в зависимости от рабочей температуры. Например, для среды температурой до 200 ^оС диаметр теплоотводных ребер при длине рабочей части 80 мм составляет 27 мм. При 300 ^оС и длине рабочего участка 108 мм диаметр ребер принимается равным 40 мм.

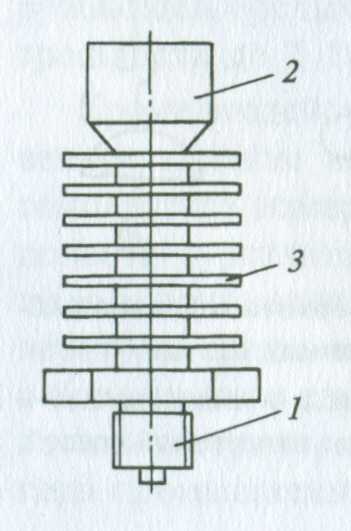

  Рис. 9.7. Охладитель подвода среды:

1 – входной штуцер; 2 – гнездо  измерителя;      3 – теплоотводящие ребра

    Сифонные трубки, импульсные линии, запорная арматура в целях повышения надежности работы и снижения температуры рабочей жидкости, поступающей в измерительный прибор, не должны теплоизолироваться.

    Геометрические размеры узла отбора давления среды, как пример, приведены на рис. 9.8.

   Однако при размещении измерительного прибора, выборе размеров отборного устройства, внесении поправок на внешние помеховые факторы необходим индивидуальный подход.

    После монтажа всех сопутствующих конструкций перед включением в работу манометрического измерителя с помощью трехходового крана или игольчатого клапана со сливом продувают пробоотборник, сифонную трубку, импульсные линии. При измерении горячей жидкой среды выдерживается время для уравнивания температуры в сифонном отводе с температурой окружающей среды.
    При измерении давления пара также выдерживается определенное время, необходимое для конденсации в узле отбора и снижения температуры конденсата до температуры окружающей среды. После этого подключается манометрический прибор.

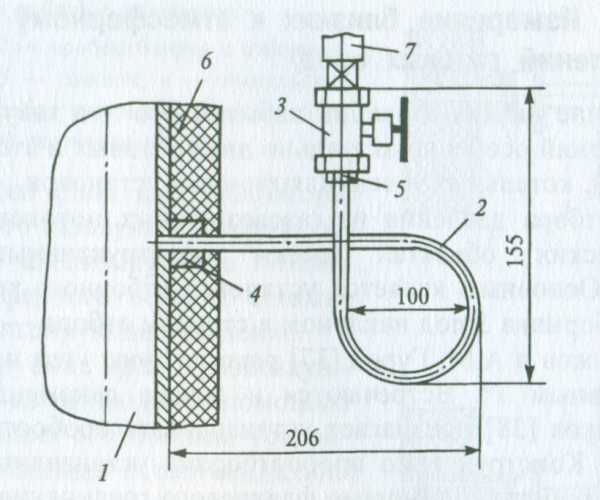

 Рис. 9.8. Узел отбора для газа, пара, жидкости при давлении 16 МПа и температуре до 200 ^оС:

1 – трубопровод; 2 – сифонный отвод; 3 – клапан;   4 – штуцер;   5 – футорка;   6 – теплоизоляция

    При большой длине импульсных линий последние могут выполнять роль сифонных отводов и обеспечивать нормальную температуру отбираемой пробы.

    Большая длина импульсных линий и сифонных отводов требует крепления измерителя к устойчивой опоре для исключения передачи на прибор значительных вибраций, изменения его положения в пространстве.

    Демонтаж приборов с устройства для создания давления не допускается при значениях давления в системе, превышающих:

0,1 МПа – для устройств с верхним пределом измерений свыше 10 МПа;

0,05 МПа – для остальных манометрических приборов.

jumas.ru

Жидкостный u-образной манометр – Большая Энциклопедия Нефти и Газа, статья, страница 1

Жидкостный u-образной манометр

Cтраница 1

Жидкостные U-образные манометры устанавливают строго вертикально. Жидкость, заполняющая манометр, должна быть чистой и без воздушных пузырьков.  [2]

Жидкостные U-образные манометры устанавливают строго вертикально. Необходимо проследить за тем, чтобы жидкость, заполняющая их, была чистой и без воздушных пузырьков. Пружинные манометры и вакуумметры также устанавливают в вертикальном положении.  [4]

Жидкостные U-образные манометры устанавливают строго вертикально. Необходимо проследить за тем, чтобы жидкость, заполняющая их, была чистой и без воздушных пузырьков. Пружинные манометры и вакуумметры также устанавливают в вертикальном – положении.  [6]

Жидкостные U-образные манометры являются по сути мановакуум-метрами, так как могут служить также для измерения вакуума, если одно из колен соединить с разреженным пространством.  [8]

Жидкостные U-образные манометры устанавливают строго вертикально. Жидкость, заполняющая манометр, не должна быть загрязненной и содержать пузырьки воздуха.  [9]

Действие жидкостных U-образных манометров ( рис. 1 – 4, а и б) основано на уравновешивании измеряемого давления столбом жидкости. При измерении отсчет проводят дважды: по левой и правой трубкам.  [10]

Промышленность выпускает жидкостные U-образные манометры типа ПР с пределами измерений 0 – 100 мм и 0 – 800 ммг рассчитанные на присоединение к измеряемому участку при помощи резиновой трубки, и дифференциальные манометры типа ДТ-350, ДТ-50 ( см. рис. 35), рассчитанные на измерение давления или перепада до 700 мм. На шкальной доске укрепляют две параллельные трубки из стекла, соединенные между собой кранами; отсчет ведется по разности уровней.  [11]

Давление измеряют пружинными и жидкостными U-образными манометрами, барометрами, индикаторами и датчиками. Тип манометров выбирают в зависимости от необходимой точности измерения давления и физико-химических свойств измеряемой среды. Верхний предел измерения давления по манометру устанавливают так, чтобы показатели рабочего давления находились в средней трети шкалы. Давление неагрессивных газов измеряют обычными манометрами, агрессивных газов – специальными манометрами, на шкале которых указаны среды применения. Допускается измерение давления агрессивных газов обычными манометрами через разделительные сосуды, заполненные нейтральными жидкостями.  [12]

Давления эти измеряются жидкостными U-образными манометрами по разности высот столбов жидкости ( фиг.  [13]

Перепад давления измеряется дифференциальным жидкостным U-образным манометром ( фиг.  [14]

Несмотря на простоту устройства жидкостных U-образных манометров, им присущи все разновидности основных и дополнительных погрешностей.  [15]

Страницы:      1    2    3

www.ngpedia.ru

Манометр жидкостный U-образный – Энциклопедия по машиностроению XXL

По истечении заданного времени Лт с момента начала натекания краны закрывают, а дьюар и ловушка погружают в сосуд с водой. Накопившаяся в ловушке жидкость размораживается и, вновь обращаясь в пар, заполняет известный рабочий объем Уу установки, в котором измеряется давление паров с помощью жидкостного U-образного манометра. Затем пар из рабочего объема переводится в съемную ловушку, препятствующую его попаданию в откачной пост. Величину потока пара заданной жидкости рассчитывают по формуле  [c.91]

При испытании газопроводов при давлении до 1 кГ/см применяются ртутные и жидкостные U-образные манометры, заполняемые ртутью или водой.  [c.102]

К жидкостным манометрам относятся пьезометры (рис. 2.5, а) и U-образные манометры (рис. 2.6). Измерительной жидкостью в пьезометрах, которые применяются для измерения небольших давлений, является жидкость, давление в которой измеряется. Измерительной жидкостью в  [c.13]

U-образных манометрах может быть вода, ртуть, спирт. Область применения того или иного жидкостного манометра определяется значением измеряемого давления, так как от этого зависят габариты прибора. Жидкостные приборы используются и для измерения вакуумметрического давления. Замерив по манометр-вакуумметру значение /г, давление рассчитывают по уравнению гидростатики (2.4). Так, избыточное давление в точке А (рис. 2.6), измеренное U-об-разным манометром.  [c.13]

Жидкостные манометры. Очень распространенными являются U-образные ртутные манометры, которые при всей своей простоте обеспечивают высокую точность измерений. Такой манометр состоит из стеклянной трубки,, прикрепленной к доске со шкалой (рис. 21). Один конец трубки соединяется с областью, в которой необходимо измерить давление, например, с резервуаром А, а другой является открытым, соединенным с атмосферой. Трубка заполняется ртутью примерно на половину высоты. До подключения манометра к области давления ртуть будет стоять в обоих коленах на одном уровне. После того как манометр будет соединен с областью давления, ртуть в левом колене начнет понижаться, а в правом — повышаться до тех пор, пока вся система не уравновесится. При этом равновесие наступит в тот момент, когда будет достигнуто равенство давлений в сечении 5—S (рис. 21)  [c.44]

U-образные жидкостные манометры. Для измерения небольших избыточных давлений и разрежений используют U-образные жидкостные манометры (рис. 4.1). В качестве рабочей жидкости обычно применяется вода (иногда ртуть и другие жидкости). Внутренний диаметр стеклянной трубки должен быть не менее 8… 10 мм, так как при меньшем диаметре начинают про-  [c.35]

Простейшим прибором трубчатого типа является U-об-разная стеклянная трубка, заполненная примерно на половину своей высоты рабочей жидкостью. Определение давления производится по вертикальному расстоянию между уровнями рабочей жидкости в коленах прибора. На рис. 77 приведены схемы U-образных жидкостных манометров. Величины давлений, измеряемых этими приборами, могут быть соответственно подсчитаны по формулам  [c.129]

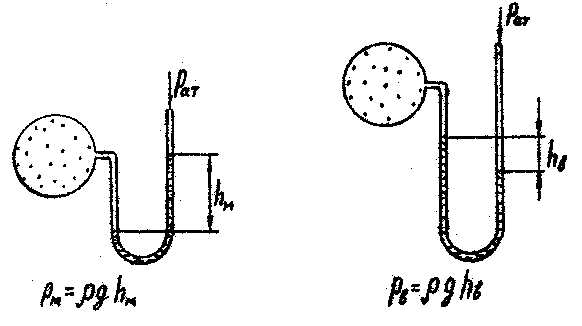

На рис. 2.2 показана схема измерения избыточного давления жидкости или газа с помощью U-образного жидкостного манометра и жидкостного вакуумметра по разности высот h рабочей жидкости  [c.16]

Приборы для измерения давления и разрежения подразделяют на жидкостные, пружинные и поршневые. В жидкостных приборах измеряемое давление уравновешивается давлением столба жидкости. Простейший жидкостный манометр состоит из U-образной стеклянной трубки, заполненной жидкостью до некоторой отметки. Кроме U-образного манометра, применяют однотрубные жидкостные микроманометры с наклонной трубкой. Наибольшее распространение для измерения давления и разрежения получили пружинные манометры — показывающие или самопишущие. Манометры часто снабжают устройством для дистанционной передачи показаний или сигнализации. Поршневые манометры применяют для проверки рабочих и образцовых пружинных манометров.  [c.262]

III. Измерение давлений и разрежений пружинные и сильфонные манометры U-образные жидкостные манометры и тягомеры ртутные барометры для измерения давления атмосферного воздуха.  [c.14]

При наличии этой диаграммы и простого U-образного жидкостного манометра, включенного дифференциально (одна импульсная трубка манометра включается на входе воздуха в воздухоподогреватель, другая трубка на выходе воздуха из воздухоподогревателя), при заданных постоянном составе топлива, коэффициенте избытка воздуха и  [c.437]

Ниже приводится пример построения номограммы для ведения воздушного режима по температуре питательной воды. Расход воздуха через воздухоподогреватель при тарировке определялся с помощью пневмометрической трубки. Сопротивление воздухоподогревателя по воздушной стороне измерялось с помощью U-образного жидкостного манометра.  [c.437]

Для измерения небольшого избыточного давления эталонным прибором является U-образный жидкостный манометр. Схема его представлена на рис. 2-1. Избыточное давление Ризб уравновешивается столбом жидкости высотою h. Это давление может быть определено так  [c.65]

В качестве дифференциального могут быть использованы U-образный жидкостный, трубчатый и мембранный манометры.  [c.73]

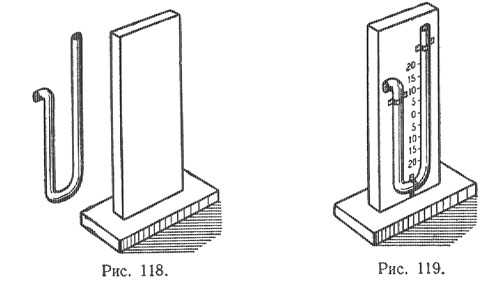

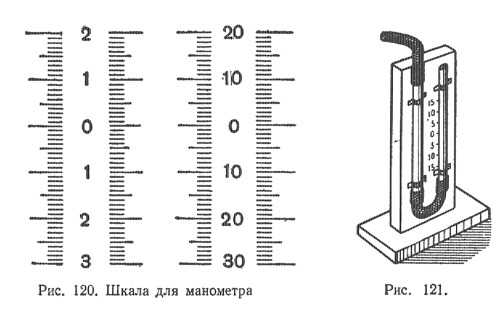

Давление ниже 15 мм вод. ст. измеряется чашечным жидкостным манометром (преподаватель показывает манометр или его схему). Такое малое давление можно измерять только U-образ-ными манометрами. Преподаватель показывает U-образный манометр и, объясняя его устройство, говорит, что манометр состоит из двух стеклянных трубок, прикрепленных к доске параллельно друг к другу и соединенных в нижней части. На доске между трубками находится шкала с делениями в миллиметрах водяного или ртутного столба и нулевой отметкой посредине. В соответствии с расчетом делений на шкале стеклянная трубка заполнена рабочей жидкостью, спиртом, керосином, ртутью, водой, подкрашенной краской. Уровень жидкости в обоих коленах (в трубках) соответствует нулевому делению. На согнутый -конец стеклянной трубки, служащий для подключения к измеряемой среде, плотно надета резиновая трубка, а другой конец стеклянной трубки или присоединенная вторая трубка через открытый конец сообщается с атмосферным давлением. Для замера давления газа свободный конец резиновой трубки соединяют с краном газопровода или прибора для впуска газа. При избыточном давлении газа в измеряемой среде уровень жидкости (например воды) в правой трубке манометра, соединенной с газопроводом, понизится ниже нуля, а в левой повысится и общая высота жидкости будет равна сумме отсчетов. Например, если в правой трубке уровень жидкости понизился на 45 мм, а в левой настолько же повысился, то давление газа будет уравновешено столбиком воды высотой в 45+45=90 мм или давление газа будет равно 90 мм вод. ст. Этим манометром  [c.30]

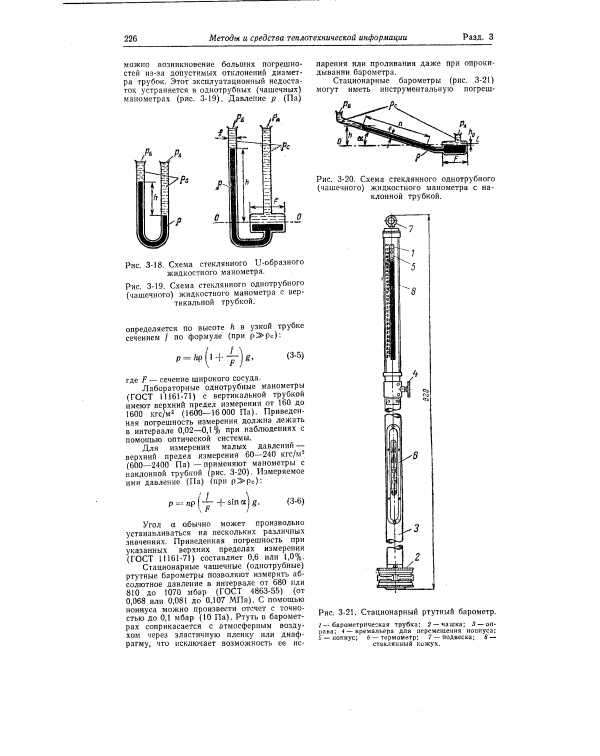

Рис. 3-18. Схема стеклянного U-образного жидкостного манометра.

Жидкостные манометры основаны на уравновешивании измеряемого давления давлением столба жидкости. Жидкостный манометр состоит из U-образной стеклянной трубки, в которой находится жидкость.  [c.233]

Как было уже сказано, для измерения небольших избыточных давлений и вакуума применяют жидкостные манометры, (вакуумметры). Такой манометр (рис. 5) представляет собой U-образную открытую с обеих сторон трубку, наполненную жидкостью (вода, ртуть) размер трубки иногда составляет около 0,8—1 ш ее укрепляют на доске, к которой прикрепляют шкалу для измерений. -Жидкость обычно наливают так, чтобы она устанавливалась против деления 0. На рис. 3 и 4 показано присоединение таких приборов к сосудам, в которых производится измерение давления.  [c.43]

Приборы U-образные (двухтрубные) и чашечные (однотрубные) ОТНОСЯТСЯ к группе жидкостных приборов с видимым уровнем. Они применяются в качестве манометров (напоромеров) для измерения избыточного давления воздуха и неагрессивных газов до 700 мм вод. ст. (7000 Па) и 735 мм рт. ст.  [c.349]

Измерение давлений производится главным образом пружинными манометрами, измерение разрежения в картере жидкостными (водяными) U-образными манометрами. Измерение температур воды и масла при стендовых испытаниях, особенно при необходимости определения количества теплоты, отводимой водой и маслом (при снятии теплового баланса), производится жидкостными термометрами с ценой деления 0,1—0,2° С. При реостатных испытаниях используются аэротермометры или дистанционные термометры манометрического типа  [c.325]

VI. Определение концентрации уноса или пыли в газовом потоке или потоке аэросмеси и отбор пробы уноса и пыли трубки ВТИ или Алынера пылеуловительиый циклон сужающие устройства реометры жидкостные U-образные манометры и тягомеры.  [c.14]

Переходим к определению рабочего или избыточного давления. Если накачать газ или воздух в закрытый сосуд, например газопровод или баллон, то давление газа или воздуха в них станет выше атмосферного (измеряемое макометр ами). Аналогичное давление со здает пар в паровых котлах. Здесь уместно показать жидкостные U-образные, пружинные манометры разъяснить преимущество U-образных перед пружинными манометрами при измерении давления газа в газопроводе перед горелками,”работающими на низком давлении. Давление, показываемое манометрами, называется избыточным, манометрическим или рабочим. Величина этого давления есть разность между внутренним (абсолютным) давлением и наружным (атмосферным) давлением. Таким образом, манометр указывает, насколько измеряемое давление, напри-  [c.29]

На рис. 171, а изображен простейший прибор для измерения давления — жидкостный U-образный ( у -образный) манометр (тягомер), представляющий собой U-образную стеклянную трубку, снабженную миллиметровой шкалой и занолненную в нижней части жидкостью (водой, спиртом или ртутью). Одно из колен стеклянной трубки соединено с пространством, в котором измеряется давление, другое колено открыто и сообщается с атмосферой. Величину разрежения или давления отсчитывают по разности высот уровней жидкости в обоих коленах U-образной трубки.  [c.302]

На рис. 1.1 приведены схемы приборов для измерения давления. Жидкостный манометр представляет собой U-образную трубку, заполиенную жидкостью и одним концом присоединенную к сосуду, в котором измеряется давление газа (рис. 1,1, а, б). На жидкость на другом конце трубки действует атмосферное давление Ратм- Если давление в сосуде РаЛс больше Рят, жидкость занимает положение, соответствующее рис. 1.1, а. В этом случае разность уровней столбов жидкости в обоих коленах U-образной трубки соответствует избыточному давлению  [c.9]

Жидкостные манометры основаны на принципе изменения уровней жидкости в U-образной трубке. Один конец трубки соединен с газопроводом или воздухопроводом, находящимся под некоторым избыточным давлением, другой конец оставлен открытым. Поэтом, под действием измеряемого давления газа или воздуха жидкость, кадящаяся в U-образной трубке, вы-теспится несколько из одного колена в другое. Столб жидкости между нижним и верхним уровнями жидкости показывает измеряемое давление в мм вод. ст. (в водяном манометре—рис. 25) или в мм рт. ст. (в ртутном манометре—рис. 26).  [c.52]

МОЩЬЮ простых газовых трубок / — газовая трубка 1 — 1 /j / для измерения стати-U-образный жидкостный манометр 4 — резиновая трубка 5—штуцер с енутренним дпнамнческпгп напора запыленного потока / — наконечник н 4 —внешняя трубка новкн Д1Я измерения расхода газа и воздуха с помощью диафрагмы, / — газопровод 7 —резиновые трубки — отверстие 0 4 — 5 мм для отбора давления S — микромано-новая пробка.  [c.127]

U-образные жидкостные манометры (рис. 2-103), снабженные шкалой с делениями, одним концом трубки соединяются с исследуемой средой — газо- или воз-духопроводом, другой— с атмосферой.  [c.178]

I — наконечиик 2 и 4 — микроманометры и U-образные жидкостные манометры 3—циклон (рис. 2-136) 5 — термометр б — диафрагма 7 эжектор (рис. 128) eS — резиновые трубки 9 — фильтр резиновые муфты 7/—растинритель (рис. 2-129) 12 — сальник 13 — барометр 14 — пылеотборная трубка 75 —трубки для измерения разности статических давлений 16, 17, 18 — вентили.  [c.219]

Приведите зависимость, которой необходимо пользоваться при переградуировке U- образного жидкостного манометра с использованием воды (или ртути) для замены шкалы в миллиметрах водяного (или ртутного) столба на шкалу в паскалях (Па).  [c.37]

Автоклав находился в жидкостном термостате. Заполнение автоклава и измерительной трубки проводилось под вакуумом. Давление в системе создавалось гидропрессом грузопоршневого манометра МП-2500 класса 0,05, соединенного с автоклавом через U-образную трубку, которая, как и вся арматура, была изготовлена из нержавеющей стали.  [c.8]

Жидкостный манометр (рис. 12) представляет собой U-образную стеклянную трубку, частично заполненную жидкостью. Под действием давления р в сосуде уровень жидкости в левом колене манометра снижается, а в правом —повышается. При этом гидростатическое давление в точке А, взятой на поверхности жидкости в левом колене, определяют следующим образом рл=р+р й=ра + +Pig /2i, где р, р1 — плотности жидкости соответственно в сосуде и манометре. Отсюда p=pa + piaf i—pgh.  [c.31]

В 1922 г. Висмер [65]. Эфир находился в капиллярной U-образной трубке. Один ее конец был запаян, другой соединен с установкой для создания регулируемого давления. Давление до 50 атм получалось ввинчиванием штока в цилиндр, заполненный нефтяным маслом. Исследуемая жидкость отделялась от масла водой. Давление измерялось пружинным манометром. Капиллярная трубка с эфиром помеш,алась в жидкостный термостат. Температура в нем поддержива-  [c.70]

Жидкостные манометры. Измеряемое давление или разность давлений в этих приборах уравновешивается давлением столба рабочей жидкости. Простейший жидкостный манометр состоит из U-образной стеклянной трубки и прямолинейной шкалы с ценой деления 1 мм. В качестве рабочей жидкости могут быть вода, ртуть, спирт. Для того чтобы исключить влияние капиллярных сил, используют стеклянные трубки с внутренним диаметром 8—10 мм. Разница в диаметрах левой и правой трубок на результат измерения не влияет. Также необязательно и заполнение прибора жидкостью точно до нулевой отметки на шкале, так как отсчет показаний ведется по разности уровней по делениям шкалы. Пределы измерений U-образного манометра -flOOO. мм вод. ст. (рабочая жидкость — вода) и 1 кгс/см (рабочая жидкость—ртуть). К числу основных недостатков прибора следует отнести отсчет по двум уровням, что увеличивает погрешность измерений.  [c.31]

Схема жидкостного манометра показана на фиг. 3. Прибор представляет собой U-образную трубку, заполненную жидкостью (обычно ртутью). Для измерения избыточного давления в резервуаре А один конец трубки присоединяется к нему. Под действием давления р ртуть перемещается из левого в правое колено трубки. Давление р уравновешивается давлением атмосферного воздуха рдар и весом столба Н ртути. Если обозначить площадь сечения трубки F м , а удельный вес ртути — через Y кг1м , то  [c.15]

Исключение температурных погрешностей в жидкостных манометрах достигается при использовании схем гидростатических весов. Схема так называемых кольцевых весов изображена на рис. 84. Прибор представляет собой U-образный манометр, свернутый в кольцо и снабженный призматической опорой, позволяюш,ей кольцу совершать колебания относительно центра окружности. К обеим полостям трубки, образованным перегородкой и рабочей жидкостью с помош,ью резиновых или гибких металлических трубок, подводятся давления рхира- Поддействием разности давлений Др =Pi—Рг рабочая жидкость в кольцевой трубке перемещается на некоторый угол, а кольцевая трубка поворачивается на угол ф, так как ее пра. вая сторона оказывается тяжелее левой. Состояние равновесия определяется равенством моментов где Мд — момент относительно оси вращения от силы веса жидкости, переданной на поперечную перегородку через среду, заполняющую полости, а  [c.265]

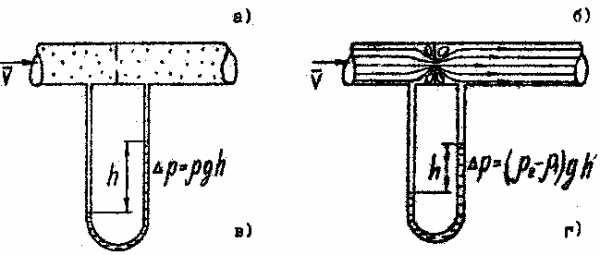

Измерения давлений и скоростного напора осуществлялись с помощью U-образных жидкостных манометров, как показано на рис, 4.1.67, причем sin p=sin Р =0,246 и =Y ==0,805 кГ1дм . Перепад уровней Ah =h —оказался равным 300 мм. Результаты определения параметров потока приведены в табл. А к работе 4.1.1. По показаниям манометров было найдено распределение по контуру профиля коэффициентов давления, помехценных в табл. А. В этой табл. А указаны также значения безразмерной координаты х=х1Ьп дренажных точек.  [c.225]

Перепад давлений на контрольных участках всюду, где это возможно, следует измерять дифференциальным способом, так как это точнее и вдвое сокращает затраты времени. Необходимый для измерений прибор выбирается из условий, чтобы его цена деления не превышала 1 % измеряемой величины. В U-образиом жидкостном манометре цена деления не должна быть меньше 1 мм, в связи с чем весь перепад уровней должен быть больше 100 мм. Трубки прибора должны иметь внутренний диаметр 8—10 мм, чтобы ослабить капиллярный эффект. Для заполнения /-образных манометров предпочтительнее выбирать жидкости, хорошо смачивающие или вовсе не смачивающие стенки (ртуть, спирт), так как в этом случае их уровень не цепляется за стекло. Отсчет ведется по наивысшей точке выпуклого и наинизшей точке вогнутого менисков.  [c.143]

mash-xxl.info

U-образный манометр – Большая Энциклопедия Нефти и Газа, статья, страница 1

U-образный манометр

Cтраница 1

U-образный манометр ( рис. 75) состоит из U-образно изогнутой стеклянной трубки / с внутренним диаметром 5 – 6 мм, наполненной приблизительно до половины рабочей жидкостью-ртутью, водой, реже спиртом, керосином или глицерином.  [2]

Описанный U-образный манометр можно применять также для измерения величины разрежения в дымоходе, однако он не дает точных результатов, так как разрежение там мало.  [3]

Жидкостной U-образный манометр ( рис. 94) представляет собой изогнутую в виде буквы U стеклянную трубку, заполненную жидкостью ( вода, ртуть и пр.  [5]

Присоединив U-образный манометр перед диафрагмой и после нее, можно измерить перепад давления и по нему судить о расходе.  [7]

Присоединив U-образный манометр перед диафрагмой и после ее, можно измерить перепад давления и по нему судить о расходе.  [9]

Использовать U-образный манометр в качестве дифференциального желательно в спокойных условиях работы; при резких колебаниях давления или внезапно возникающих больших перепадах давления манометрическая жидкость может быть выброшена из манометра.  [10]

Использовать U-образный манометр в качестве дифференциального желательно в спокойных условиях работы; при резких колебаниях давления или внезапно возникших больших перепадах давления манометрическая жидкость может быть выброшена из манометра.  [11]

В U-образный манометр налита ртуть.  [12]

Трубным называется U-образный манометр, в котором показания отсчитывают непосредственно по разности уровней ртути или воды в двух сообщающихся коленах стеклянной трубки.  [14]

Как устроен U-образный манометр.  [15]

Страницы:      1    2    3    4
