Инструкция и руководство на русском
Общая информация по безопасности…
Страница 2
2
UFM 3030

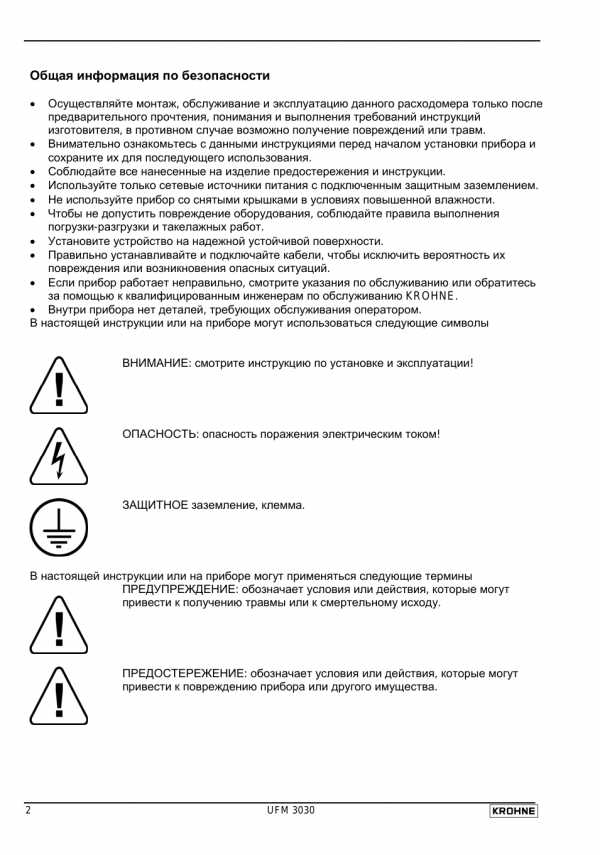

Общая информация по безопасности
Осуществляйте монтаж, обслуживание и эксплуатацию данного расходомера только после
предварительного прочтения, понимания и выполнения требований инструкций
изготовителя, в противном случае возможно получение повреждений или травм.
Внимательно ознакомьтесь с данными инструкциями перед началом установки прибора и
сохраните их для последующего использования.
Соблюдайте все нанесенные на изделие предостережения и инструкции.
Используйте только сетевые источники питания с подключенным защитным заземлением.
Не используйте прибор со снятыми крышками в условиях повышенной влажности.
Чтобы не допустить повреждение оборудования, соблюдайте правила выполнения
погрузки-разгрузки и такелажных работ.
Установите устройство на надежной устойчивой поверхности.
Правильно устанавливайте и подключайте кабели, чтобы исключить вероятность их
повреждения или возникновения опасных ситуаций.
Если прибор работает неправильно, смотрите указания по обслуживанию или обратитесь
за помощью к квалифицированным инженерам по обслуживанию KROHNE.
Внутри прибора нет деталей, требующих обслуживания оператором.
В настоящей инструкции или на приборе могут использоваться следующие символы
ВНИМАНИЕ: смотрите инструкцию по установке и эксплуатации!
ОПАСНОСТЬ: опасность поражения электрическим током!
ЗАЩИТНОЕ заземление, клемма.
В настоящей инструкции или на приборе могут применяться следующие термины
ПРЕДУПРЕЖДЕНИЕ: обозначает условия или действия, которые могут
привести к получению травмы или к смертельному исходу.
ПРЕДОСТЕРЕЖЕНИЕ: обозначает условия или действия, которые могут
привести к повреждению прибора или другого имущества.
Заявление об ограничении ответственности…
Страница 3
UFM
3030
3

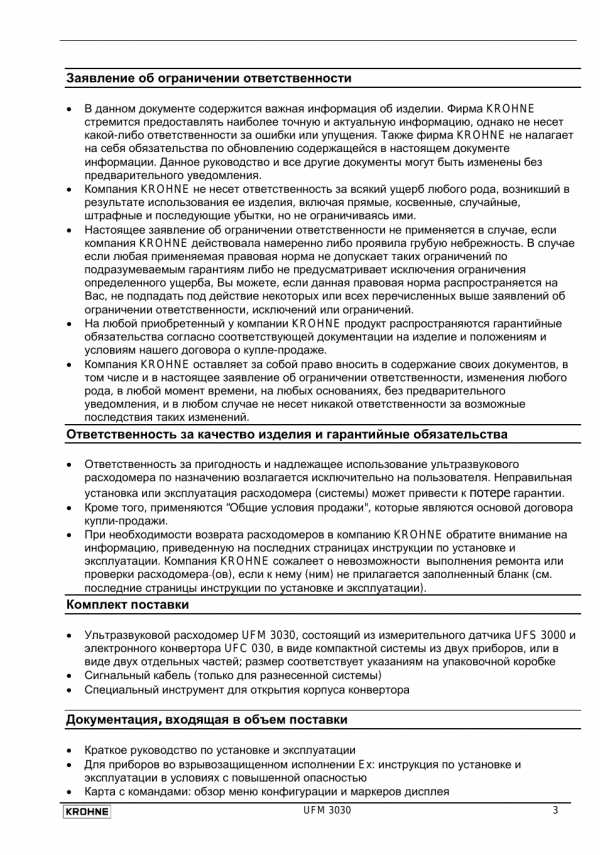

Заявление об ограничении ответственности
В данном документе содержится важная информация об изделии. Фирма KROHNE
стремится предоставлять наиболее точную и актуальную информацию, однако не несет
какой-либо ответственности за ошибки или упущения. Также фирма KROHNE не налагает
на себя обязательства по обновлению содержащейся в настоящем документе
информации. Данное руководство и все другие документы могут быть изменены без
предварительного уведомления.
Компания KROHNE не несет ответственность за всякий ущерб любого рода, возникший в
результате использования ее изделия, включая прямые, косвенные, случайные,
штрафные и последующие убытки, но не ограничиваясь ими.
Настоящее заявление об ограничении ответственности не применяется в случае, если
компания KROHNE действовала намеренно либо проявила грубую небрежность. В случае
если любая применяемая правовая норма не допускает таких ограничений по
подразумеваемым гарантиям либо не предусматривает исключения ограничения
определенного ущерба, Вы можете, если данная правовая норма распространяется на
Вас, не подпадать под действие некоторых или всех перечисленных выше заявлений об
ограничении ответственности, исключений или ограничений.
На любой приобретенный у компании KROHNE продукт распространяются гарантийные
обязательства согласно соответствующей документации на изделие и положениям и
условиям нашего договора о купле-продаже.
Компания KROHNE оставляет за собой право вносить в содержание своих документов, в
том числе и в настоящее заявление об ограничении ответственности, изменения любого
рода, в любой момент времени, на любых основаниях, без предварительного
уведомления, и в любом случае не несет никакой ответственности за возможные
последствия таких изменений.
Ответственность за качество изделия и гарантийные обязательства
Ответственность за пригодность и надлежащее использование ультразвукового
расходомера по назначению возлагается исключительно на пользователя. Неправильная
установка или эксплуатация расходомера (системы) может привести к
потере
гарантии.
Кроме того, применяются “Общие условия продажи”, которые являются основой договора
купли-продажи.
При необходимости возврата расходомеров в компанию KROHNE обратите внимание на
информацию, приведенную на последних страницах инструкции по установке и
эксплуатации. Компания KROHNE сожалеет о невозможности выполнения ремонта или
проверки расходомера (ов), если к нему (ним) не прилагается заполненный бланк (см.
последние страницы инструкции по установке и эксплуатации).
Комплект поставки
Ультразвуковой расходомер UFM 3030, состоящий из измерительного датчика UFS 3000 и
электронного конвертора UFC 030, в виде компактной системы из двух приборов, или в
виде двух отдельных частей; размер соответствует указаниям на упаковочной коробке
Сигнальный кабель (только для разнесенной системы)
Специальный инструмент для открытия корпуса конвертора
Документация, входящая в объем поставки
Краткое руководство по установке и эксплуатации
Для приборов во взрывозащищенном исполнении Ex: инструкция по установке и
эксплуатации в условиях с повышенной опасностью
Карта с командами: обзор меню конфигурации и маркеров дисплея
диск с информацией об изделии…
Страница 4
4
UFM 3030

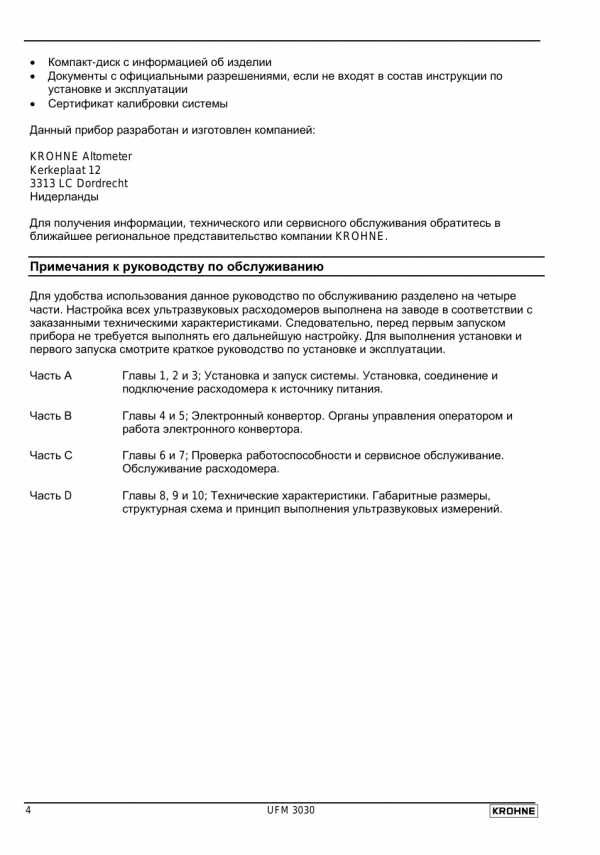

Компакт-диск с информацией об изделии
Документы с официальными разрешениями, если не входят в состав инструкции по
установке и эксплуатации
Сертификат калибровки системы
Данный прибор разработан и изготовлен компанией:
KROHNE Altometer
Kerkeplaat 12
3313 LC Dordrecht
Нидерланды
Для получения информации, технического или сервисного обслуживания обратитесь в
ближайшее региональное представительство компании KROHNE.
Примечания к руководству по обслуживанию
Для удобства использования данное руководство по обслуживанию разделено на четыре
части. Настройка всех ультразвуковых расходомеров выполнена на заводе в соответствии с
заказанными техническими характеристиками. Следовательно, перед первым запуском
прибора не требуется выполнять его дальнейшую настройку. Для выполнения установки и
первого запуска смотрите краткое руководство по установке и эксплуатации.
Часть А
Главы 1, 2 и 3; Установка и запуск системы. Установка, соединение и
подключение расходомера к источнику питания.
Часть В
Главы 4 и 5; Электронный конвертор. Органы управления оператором и
работа электронного конвертора.
Часть С
Главы 6 и 7; Проверкa
работоспособности и сервисное обслуживание.
Обслуживание расходомера.
Часть D
Главы 8, 9 и 10; Технические характеристики. Габаритные размеры,
структурная схема и принцип выполнения ультразвуковых измерений.
Извлечение из упаковки и проверка…
Страница 5
UFM
3030
5

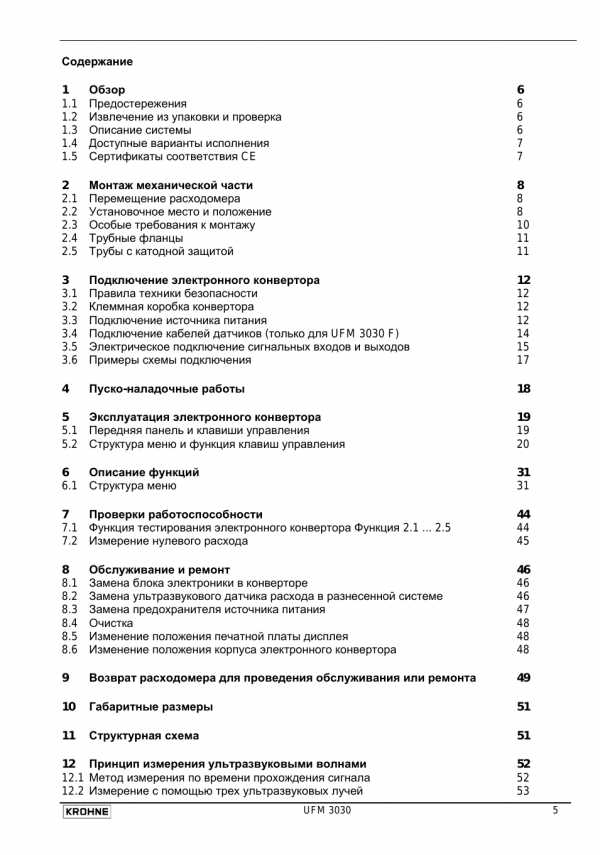

Содержание
1
Обзор
6
1.1
Предостережения
6
1.2
Извлечение из упаковки и проверка
6
1.3
Описание системы
6
1.4
Доступные варианты исполнения
7
1.5
Сертификаты соответствия CE
7
2
Монтаж механической части
8
2.1
Перемещение расходомера
8
2.2
Установочное место и положение
8
2.3
Особые требования к монтажу
10
2.4
Трубные фланцы
11
2.5
Трубы с катодной защитой
11
3
Подключение электронного конвертора
12
3.1
Правила техники безопасности
12
3.2
Клеммная коробка конвертора
12
3.3
Подключение источника питания
12
3.4
Подключение кабелей датчиков (только для UFM 3030 F)
14
3.5
Электрическое подключение сигнальных входов и выходов
15
3.6
Примеры схемы подключения
17
4
Пуско-наладочные работы
18
5
Эксплуатация электронного конвертора
19
5.1
Передняя панель и клавиши управления
19
5.2
Структура меню и функция клавиш управления
20
6
Описание функций
31
6.1
Структура меню
31
7
Проверки работоспособности
44
7.1
Функция тестирования электронного конвертора Функция 2.1 … 2.5
44
7.2
Измерение нулевого расхода
45
8
Обслуживание и ремонт
46
8.1
Замена блока электроники в конверторе
46
8.2
Замена ультразвукового датчика расхода в разнесенной системе
46
8.3
Замена предохранителя источника питания
47
8.4
Очистка
48
8.5
Изменение положения печатной платы дисплея
48
8.6
Изменение положения корпуса электронного конвертора
48
9
Возврат расходомера для проведения обслуживания или ремонта 49
10
Габаритные размеры
51
11
Структурная схема
51
12
Принцип измерения ультразвуковыми волнами
52
12.1
Метод измерения по времени прохождения сигнала
52
12.2
Измерение с помощью трех ультразвуковых лучей
53
Часть A Установка и запуск системы…
Страница 6
6
UFM 3030

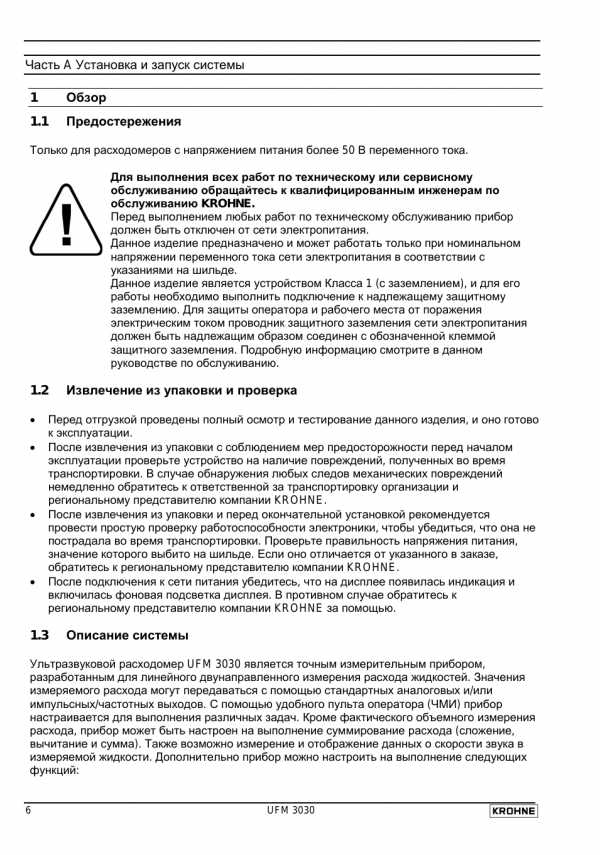

Часть A Установка и запуск системы
1
Обзор
1.1
Предостережения
Только для расходомеров с напряжением питания более 50 В переменного тока.
Для выполнения всех работ по техническому или сервисному
обслуживанию обращайтесь к квалифицированным инженерам по
обслуживанию KROHNE.
Перед выполнением любых работ по техническому обслуживанию прибор
должен быть отключен от сети электропитания.
Данное изделие предназначено и может работать только при номинальном
напряжении переменного тока сети электропитания в соответствии с
указаниями на шильде.
Данное изделие является устройством Класса 1 (с заземлением), и для его
работы необходимо выполнить подключение к надлежащему защитному
заземлению. Для защиты оператора и рабочего места от поражения
электрическим током проводник защитного заземления сети электропитания
должен быть надлежащим образом соединен с обозначенной клеммой
защитного заземления. Подробную информацию смотрите в данном
руководстве по обслуживанию.
1.2
Извлечение из упаковки и проверка
Перед отгрузкой проведены полный осмотр и тестирование данного изделия, и оно готово
к эксплуатации.
После извлечения из упаковки с соблюдением мер предосторожности перед началом
эксплуатации проверьте устройство на наличие повреждений, полученных во время
транспортировки. В случае обнаружения любых следов механических повреждений
немедленно обратитесь к ответственной за транспортировку организации и
региональному представителю компании KROHNE.
После извлечения из упаковки и перед окончательной установкой рекомендуется
провести простую проверку работоспособности электроники, чтобы убедиться, что она не
пострадала во время транспортировки. Проверьте правильность напряжения питания,
значение которого выбито на шильде. Если оно отличается от указанного в заказе,
обратитесь к региональному представителю компании KROHNE.
После подключения к сети питания убедитесь, что на дисплее появилась индикация и
включилась фоновая подсветка дисплея. В противном случае обратитесь к
региональному представителю компании KROHNE за помощью.
1.3
Описание системы
Ультразвуковой расходомер UFM 3030 является точным измерительным прибором,
разработанным для линейного двунаправленного измерения расхода жидкостей. Значения
измеряемого расхода могут передаваться с помощью стандартных аналоговых и/или
импульсных/частотных выходов. С помощью удобного пульта оператора (ЧМИ) прибор
настраивается для выполнения различных задач. Кроме фактического объемного измерения
расхода, прибор может быть настроен на выполнение суммирование расхода (сложение,
вычитание и сумма). Также возможно измерение и отображение данных о скорости звука в
измеряемой жидкости. Дополнительно прибор можно настроить на выполнение следующих
функций:
Расчет и передача скорректированного объемного или массовог…
Страница 7
UFM
3030
7

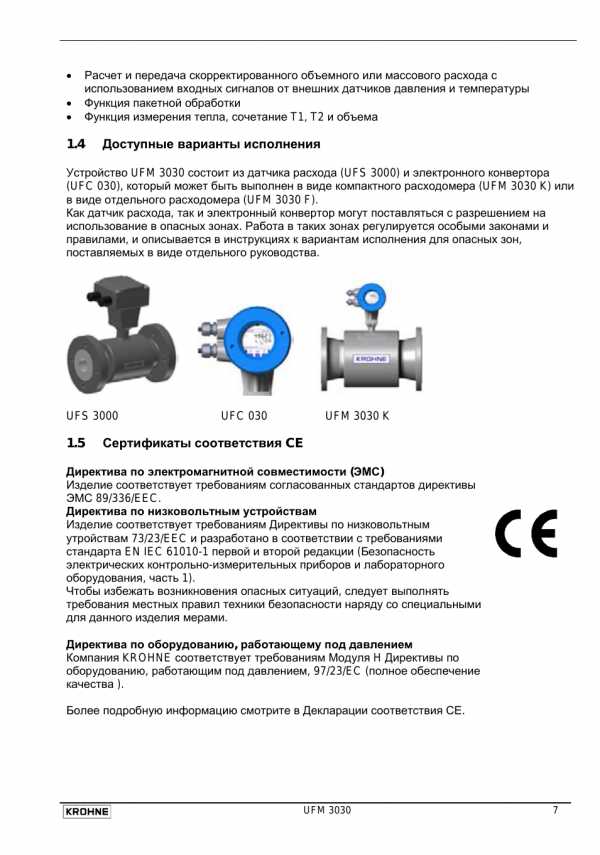

Расчет и передача скорректированного объемного или массового расхода с
использованием входных сигналов от внешних датчиков давления и температуры
Функция пакетной обработки
Функция измерения тепла, сочетание T1, T2 и объема
1.4
Доступные варианты исполнения
Устройство UFM 3030 состоит из датчика расхода (UFS 3000) и электронного конвертора
(UFC 030),
который может быть выполнен в виде компактного расходомера (UFM 3030 K) или
в виде отдельного расходомера (UFM 3030 F).
Как датчик расхода, так и электронный конвертор могут поставляться с разрешением на
использование в опасных зонах. Работа в таких зонах регулируется особыми законами и
правилами, и описывается в инструкциях к вариантам исполнения для опасных зон,
поставляемых в виде отдельного руководства.
UFS 3000 UFC 030 UFM 3030 K
1.5
Сертификаты соответствия CE
Директива по электромагнитной совместимости (ЭМС)
Изделие соответствует требованиям согласованных стандартов директивы
ЭМС 89/336/EEC.
Директива по низковольтным устройствам
Изделие соответствует требованиям Директивы по низковольтным
утройствам 73/23/EEC и разработано в соответствии с требованиями
стандарта EN IEC 61010-1 первой и второй редакции (Безопасность
электрических контрольно-измерительных приборов и лабораторного
оборудования, часть 1).
Чтобы избежать возникновения опасных ситуаций, следует выполнять
требования местных правил техники безопасности наряду со специальными
для данного изделия мерами.
Директива по оборудованию, работающему под давлением
Компания KROHNE соответствует требованиям Модуля H Директивы по
оборудованию, работающим под давлением, 97/23/EC (полное обеспечение
качества ).
Более подробную информацию смотрите в Декларации соответствия СЕ.
Монтаж механической части…
Страница 8
8
UFM 3030
2
Монтаж механической части
2.1
Перемещение расходомера
Важно: не поднимайте расходомер в
компактном исполнении за корпус
электронного конвертора или
клеммную коробку. Перед
транспортировкой или перемещением
устройства смотрите вес расходомера
на типовой табличке.
Во время перемещения или
транспортировки расходомера
избегайте ударов, толчков или
падений.
Не опирайте расходомер на корпус
электронного конвертора.
2.2
Установочное место и положение
Расходомер UFM 3030 допускает установку на горизонтальных, вертикальных
трубопроводах и трубопроводах с небольшим уклоном вверх.
На горизонтальном трубопроводе или трубопроводе с небольшим уклоном вверх всегда
монтируйте конвертор или клеммную коробку вертикально, напротив датчика расхода, при
этом конвертор должен быть направлен вверх или вниз, но ни в коем случае не должен
располагаться горизонтально.
При необходимости положение электронного конвертора можно и…

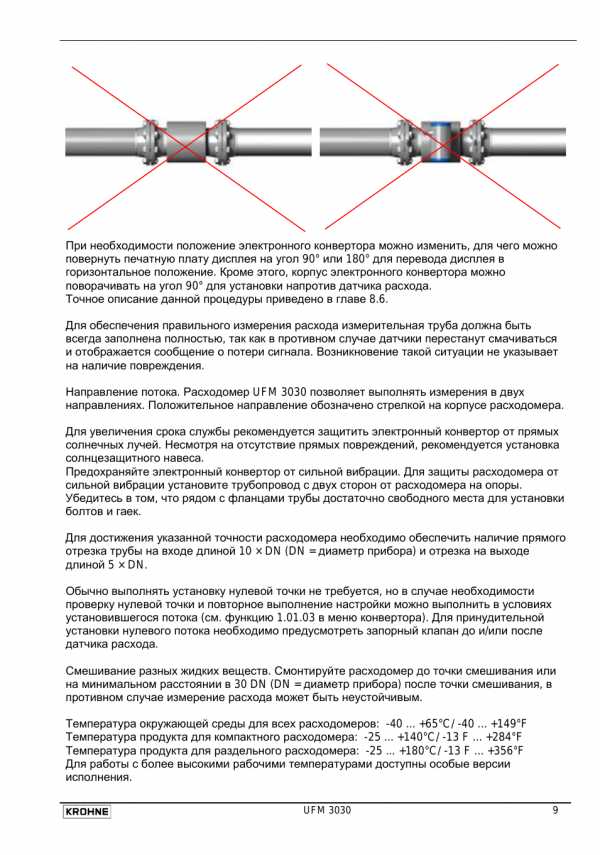

Страница 9
UFM
3030
9
При необходимости положение электронного конвертора можно изменить, для чего можно
повернуть печатную плату дисплея на угол 90° или 180° для перевода дисплея в
горизонтальное положение. Кроме этого, корпус электронного конвертора можно
поворачивать на угол 90° для установки напротив датчика расхода.
Точное описание данной процедуры приведено в главе 8.6.
Для обеспечения правильного измерения расхода измерительная труба должна быть
всегда заполнена полностью, так как в противном случае датчики перестанут смачиваться
и отображается сообщение о потери сигнала. Возникновение такой ситуации не указывает
на наличие повреждения.
Направление потока. Расходомер UFM 3030 позволяет выполнять измерения в двух
направлениях. Положительное направление обозначено стрелкой на корпусе расходомера.
Для увеличения срока службы рекомендуется защитить электронный конвертор от прямых
солнечных лучей. Несмотря на отсутствие прямых повреждений, рекомендуется установка
солнцезащитного навеса.
Предохраняйте электронный конвертор от сильной вибрации. Для защиты расходомера от
сильной вибрации установите трубопровод с двух сторон от расходомера на опоры.
Убедитесь в том, что рядом с фланцами трубы достаточно свободного места для установки
болтов и гаек.
Для достижения указанной точности расходомера необходимо обеспечить наличие прямого
отрезка трубы на входе длиной 10 × DN (DN = диаметр прибора) и отрезка на выходе
длиной 5 × DN.
Обычно выполнять установку нулевой точки не требуется, но в случае необходимости
проверку нулевой точки и повторное выполнение настройки можно выполнить в условиях
установившегося потока (см. функцию 1.01.03 в меню конвертора). Для принудительной
установки нулевого потока необходимо предусмотреть запорный клапан до и/или после
датчика расхода.
Смешивание разных жидких веществ. Смонтируйте расходомер до точки смешивания или
на минимальном расстоянии в 30 DN (DN = диаметр прибора) после точки смешивания, в
противном случае измерение расхода может быть неустойчивым.
Температура окружающей среды для всех расходомеров: -40 … +65°C/ -40 … +149°F
Температура продукта для компактного расходомера: -25 … +140°C/ -13 F … +284°F
Температура продукта для раздельного расходомера: -25 … +180°C/ -13 F … +356°F
Для работы с более высокими рабочими температурами доступны особые версии
исполнения.
Трубопровод проходит вдоль стены: соблюдайте минимальное ра…

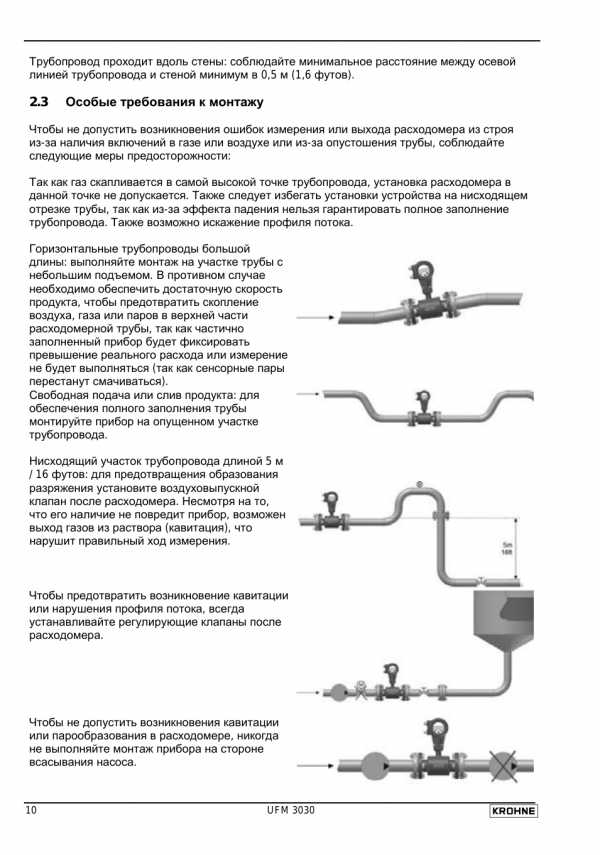

Страница 10
10
UFM 3030
Трубопровод проходит вдоль стены: соблюдайте минимальное расстояние между осевой
линией трубопровода и стеной минимум в 0,5 м (1,6 футов).
2.3
Особые требования к монтажу
Чтобы не допустить возникновения ошибок измерения или выхода расходомера из строя
из-за наличия включений в газе или воздухе или из-за опустошения трубы, соблюдайте
следующие меры предосторожности:
Так как газ скапливается в самой высокой точке трубопровода, установка расходомера в
данной точке не допускается. Также следует избегать установки устройства на нисходящем
отрезке трубы, так как из-за эффекта падения нельзя гарантировать полное заполнение
трубопровода. Также возможно искажение профиля потока.
Горизонтальные трубопроводы большой
длины: выполняйте монтаж на участке трубы с
небольшим подъемом. В противном случае
необходимо обеспечить достаточную скорость
продукта, чтобы предотвратить скопление
воздуха, газа или паров в верхней части
расходомерной трубы, так как частично
заполненный прибор будет фиксировать
превышение реального расхода или измерение
не будет выполняться (так как сенсорные пары
перестанут смачиваться).
Свободная подача или слив продукта: для
обеспечения полного заполнения трубы
монтируйте прибор на опущенном участке
трубопровода.
Нисходящий участок трубопровода длиной 5 м
/ 16
футов: для предотвращения образования
разряжения установите воздуховыпускной
клапан после расходомера. Несмотря на то,
что его наличие не повредит прибор, возможен
выход газов из раствора (кавитация), что
нарушит правильный ход измерения.
Чтобы предотвратить возникновение кавитации
или нарушения профиля потока, всегда
устанавливайте регулирующие клапаны после
расходомера.
Чтобы не допустить возникновения кавитации
или парообразования в расходомере, никогда
не выполняйте монтаж прибора на стороне
всасывания насоса.
Выделить → Я нашёл инструкцию для своего оборудования здесь! #manualza
manualza.ru
50352-12: UFM 3030 исп. UFM 3030K-1Ex Расходомер
Назначение
Расходомер UFM 3030 исполнение UFM 3030К-1Ех (далее – УЗР) предназначен для измерений объёмного расхода и объёма нефти в составе резервной системы учета нефти системы измерений количества и показателей качества нефти № 462 на ПСП “Краснодарский” ОАО “Черномортранснефть”
Описание
УЗР состоит из первичного преобразователя расхода с ультразвуковыми датчиками и электронного блока UFC 030 (далее – сигнальный конвертор).
Принцип работы УЗР основан на времяимпульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкости в трубопроводе.
Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в сигнальном конверторе, содержащем нормирующие и аналогоцифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного расхода жидкости. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее (ЖКД) УЗР или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART или Profibus PA.
Фотографии общего вида УЗР и места установки самоклеющейся пломбы в виде наклейки из легкоразрушаемого материала представлены на рисунках 1 и 2 соответственно.
1
Рис. 2 – Место установки самоклеющейся пломбы для защиты от несанкционированного доступа
I i – самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала.
Программное обеспечение (ПО) УЗР установлено в сигнальном конверторе и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов сигнального конвертора. Посредством микропрограммы осуществляются функции:
– обработка и индикация на ЖКД результатов измерений объемного расхода и объема жидкости;
– настройка УЗР;
– установка режимов работы сигнального конвертора;
– формирование параметров выходных сигналов.
Разделение ПО на метрологически значимую и метрологически незначимую части отсутствует.
Вычисление цифрового идентификатора ПО и вывод его значения не проводится.
Для контроля исправности работы УЗР в сигнальном конверторе проводится самодиагностика.
Для защиты от преднамеренных и непреднамеренных изменений ПО УЗР доступ к ПО УЗР ограничен установкой паролей и пломб.
Защита ПО УЗР от непреднамеренных и преднамеренных изменений соответствует уровню “С” по МИ 3286-2010 “Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа”.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированного изменения ПО УЗР и искажения измерительной информации.
Таблица 1 – Идентификационные данные ПО УЗР
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО сигнального конвертора UFC 030 |
UFC 030 |
1.1.01 |
недоступен |
– |
Технические характеристики
Основные метрологические и технические характеристики УЗР приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
Нефть по ГОСТ Р 51858-2002 “Нефть. Общие технические условия” |
|
Диапазон измерений объемного расхода, м3/ч |
От 30 до 550 |
|
Рабочий диапазон температуры измеряемой среды, °С |
От 5 до 35 |
|
Рабочий диапазон давления измеряемой среды в системе, МПа |
От 0,3 до 0,7 |
|
Рабочий диапазон плотности измеряемой среды в рабочем диапазоне температуры, кг/м3 |
От 790 до 930 |
|
Массовая доля воды в измеряемой среде, %, не более |
1,0 |
|
Пределы допускаемой относительной погрешности измерений объема, % |
± 0,4 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации УЗР типографским способом.
Комплектность
– расходомер UFM 3030К-1Ех, заводской № 2237;
– сигнальный конвектор UFC 030-1Ех, заводской № 2461607;
– UFM 3030-1-00-00-00РЭ. Руководство по монтажу и эксплуатации, 1 экземпляр;
– UFM 3030-2-00-00-00 РЭ. Руководство по эксплуатации, 1 экземпляр;
– UFM 3030-1-00-00-00ПС. Паспорт, 1 экземпляр;
– МИ 3265-2010 “Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации”, 1 экземпляр.
Поверка
осуществляется по документу МИ 3265-2010 “Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации”.
Основные средства поверки:
– установка поверочная трубопоршневая двунаправленная, максимальный расход 550 м3/ч, пределы допускаемой относительной погрешности измерений ± 0,05 %;
– контроллер измерительно-вычислительный OMNI 6000, пределы допускаемой приведенной погрешности при измерениях входных аналоговых электрических сигналов и преобразования в значения величин ± 0,1 %, пределы допускаемой относительной погрешности при измерениях периода импульсного электрического сигнала по входу преобразователя плотности ± 0,02 %, пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения величин: массы продукта при применении преобразователей массового расхода ± 0,005 %, коэффициента преобразования преобразователей объёмного и массового расхода ± 0,005 %;
Допускается использование других средств поверки с метрологическими характеристиками, не уступающими указанным.
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации УЗР.
Нормативные и технические документы, устанавливающие требования к УЗР
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
МИ 3265-2010 “Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации”
Технические условия ТУ 4213-003-33530463-2006.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
all-pribors.ru
61503-15: UFM 3030 Расходомер – Производители и поставщики
Назначение
Описание
УЗР состоит из первичного преобразователя расхода с ультразвуковыми датчиками и электронного блока (конвертора сигналов).
Принцип работы УЗР основан на времяимпульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкости в трубопроводе.
Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в конвертере сигналов, содержащем нормирующие и аналого-цифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного расхода жидкости. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее (ЖКД) УЗР или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART или Profibus PA.
Фотографии общего вида УЗР и места установки самоклеющейся пломбы в виде наклейки из легкоразрушаемого материала представлены на рисунках 1 и 2 соответственно.
Рис. 2 – Место установки самоклеющейся пломбы для защиты от несанкционированного доступа
самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала.
Программное обеспечение
УЗР установлено в конверторе сигналов и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов конвертора сигналов. Посредством микропрограммы осуществляются функции обработки и индикации результатов измерений объемного расхода и объема жидкости на ЖКД, настройка УЗР, установка режимов работы непосредственно с использованием органов управления конвертора сигналов, формирования параметров выходных сигналов. Разделения на метрологически значимое и метрологически незначимое ПО нет.
Вычисление цифрового идентификатора ПО и вывод его значения на ЖКД УЗР не проводится. Для контроля работы УЗР в конверторе сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО УЗР доступ к настройкам УЗР ограничен паролями и установленной самоклеющейся пломбой.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 – 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных или непреднамеренных изменений ПО и измеренных данных.
|
Т а б л и ц а 1 – Идентификационные данные |
ПО УЗР (микропрограммы) | |
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ПО IFC 030 |
ПО IFC 300 |
|
Номер версии (идентификационный номер) ПО |
ПО IFC 030 |
ПО IFC 300 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
1.1.01 |
1.1.11 |
|
Другие идентификационные данные (если имеются) |
– |
– |
Технические характеристики
Основные метрологические и технические характеристики УЗР.
Т а б л и ц а 2 – Основные метрологические характеристики УЗР
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % |
0,4 |
Т а б л и ц а 3 – Основные технические характеристики УЗР
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, м /ч |
от 30 до 730 |
|
Параметры измеряемой среды | |
|
Измеряемая среда |
Нефть по ГОСТ Р51858-2002 «Нефть. Общие технические условия» |
|
Диапазон кинематической вязкости измеряемой среды, сСт |
От 15,4 до 34,5 |
|
Диапазон плотности при стандартных условиях, кг/м3 |
От 855 до 885 |
|
Диапазон температуры измеряемой среды, оС |
от плюс 2 до плюс 30 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон давления измеряемой среды, МПа |
От 0,35 до 1,6 |
|
Параметры электропитания |
220 В (переменный ток, от 48 до 63 Гц) |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от минус 40 до плюс 40 |
|
Относительная влажность воздуха при температуре 3 5 оС, %, не более |
95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации УЗР типографским способом. Комплектность средства измерений
– УЗР, 1 шт., заводской № R13604738;
– руководство по эксплуатации УЗР;
– МП 0106-9-2013 «Инструкция. Государственная система обеспечения единства измерений. Расходомер ультразвуковой UFM 3030. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», утвержденная ФГУП «ВНИИР» 25 января 2014 г.
Поверка
осуществляется по документу МП 0106-9-2013 «Инструкция. Государственная система обеспечения единства измерений. Расходомер ультразвуковой UFM 3030. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», утвержденному ФГУП «ВНИИР» 25 января 2014 г.
Основные средства поверки:
– счетчики-расходомеры массовые Micro Motion модели CMF 400 в комплекте с измерительными преобразователями 2700 (далее – СРМ), верхний предел диапазона измерений массового расхода 545,5 т/ч, среднее квадратическое отклонение результатов измерений при определении коэффициента преобразования ± 0,05 %;
– установка поверочная трубопоршневая двунаправленная (далее – ТПУ), верхний предел диапазона измерений расхода 300 м3/ч, пределы допускаемой относительной погрешности при определении вместимости калиброванного участка не более ± 0,1 %;
– преобразователь плотности жидкости измерительные модели 7835 (далее – 1111), диапазон преобразования плотности с нормируемыми метрологическими характеристиками от 300 до 1100
3 3
кг/м , пределы допускаемой абсолютной погрешности ± 0,3 кг/м .
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации УЗР.
Нормативные и технические документы, устанавливающие требования к расходомеру UFM 3030
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
all-pribors.ru
