энергосберегающие циркуляционные насосы с автоматической регулировкой
Более 20 лет назад компания Grundfos впервые представила энергоэффективные насосы с регулируемой частотой вращения, которые сегодня стали стандартом отрасли. Основой эффективности работы насосов компании является технология AUTOADAPT, которая используется в циркуляционных насосах ALPHA2 для частных домов, а также в насосах в серии MAGNA и UP PM.
Grundfos и другие производители «умных» насосов уверяют нас, что потребителям никогда не придется беспокоиться о настройке насоса, что они смогут экономить на электроэнергии долгие годы.
Говоря о современном энергоэффективном насосе и из каких узлов он состоит, для начала давайте обсудим вопрос, что входит в понятие «умный насос»?
Как работают энергоэффективные насосы и какие преимущества предлагают
Если говорить о том, что же отличает «умные», или энергоэффективные насосы от традиционных одно- и трехскоростных насосов, то речь пойдет о двух базовых деталях. Во-первых, это использование СДПМ, он же синхронный двигатель с постоянными магнитами, вместо стандартного индукционного/асинхронного электродвигателя.
Синхронные двигатели отличаются компактностью и мощностью. Именно за счет конструкции и рационализации они позволяют экономить 50 процентов электроэнергии. Во-вторых, встроенное управление скоростью, имеющееся у насоса и дающее возможность менять скорости во время работы, позволяя ускорять или наоборот замедлять его работу, в зависимости от условий, в которых она осуществляется.
Об уровнях «интеллектуальности» можно порассуждать. Так вот, в микропроцессорах, установленных в блоке управления насосом Grundfos, используется расширенная версия программного обеспечения – технология AUTOADAPT. Эта технология следит за тем, чтобы мощность насоса автоматически изменялась в соответствии с постоянно меняющимися потребностями.
Используя сложные программные алгоритмы, функция AUTOADAPT постоянно анализирует работу системы отопления, к которой подсоединён насос, определяя соответствует ли текущим требованиям разность давления насоса, выбирает оптимальную пропорциональную кривую давления насоса, на основе анализа отопительной системы и регулирует мощность насоса в соответствии с выбранной пропорциональной кривой давления.
Заводские настройки предполагают работу AUTOADAPT начиная с момента монтажа, что позволяет сэкономить время и существенно упростить пуско-наладочные работы и настройку. После монтажа насоса функция AUTOADAPT поддерживает оптимальные настройки по мере смены времён года и интенсивности использования насоса на протяжении всего срока его службы.
Каковы преимущества использования энергоэффективного насоса с переменной скоростью по сравнению с насосом с фиксированной скоростью?
Преимущество, о котором больше всего говорят и пишут ― это снижение энергопотребления. Убедительное подтверждение этому можно получить, оплачивая более низкие суммы по счетам.

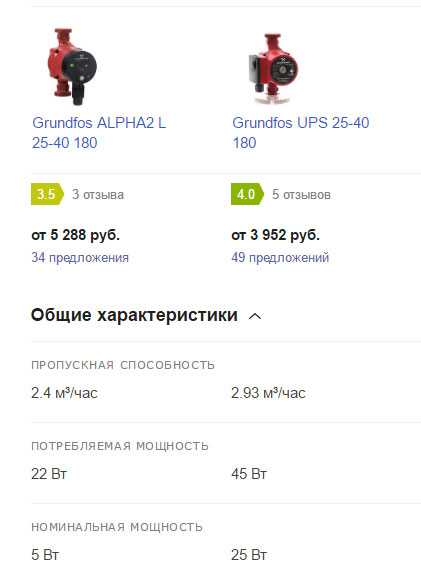

На фото: сравнение энергопотребления насосов Grundfos Alpha2 и UPS
И все же, самым большим, или лучше сказать, самым лучшим преимуществом использования высокомощных насосов с переменной скоростью и циркуляционных насосов является
Насосы с фиксированной скоростью, как это ясно из названия, постоянно работают с одной и той же скоростью. Именно поэтому, принцип работы такого насоса сходен с принципом работы принудительной воздушной системы, если, конечно, отсутствуют управление температурой среды иным способом. Пользователи могут почувствовать колебания температуры во время работы системы. Насосы с переменной скоростью, которые эксплуатируются правильно, способны сгладить эти циклы и обеспечить комфортные ощущения от их использования в непрерывном режиме.
Срок службы и техническое обслуживание
Как правило, энергоэффективные насосы, равно как и циркуляционные насосы, оснащенные синхронными двигателями с постоянными магнитами, имеют более длительный срок службы, нежели насосы с асинхронными двигателями. Дело в том, что благодаря продуманной конструкции мотора, потери энергии у них намного меньше, а большинство производителей постоянно работают в направлении повышения качества деталей насосов с целью увеличения их надежности в эксплуатации и износоустойчивости. Условия технического обслуживания различны и зависят от производителя и марки изделия.
Говоря о Grundfos и, в частности, об энергоэффективных циркуляционных насосах для воды и отопления, необходимо признать, что они практически не требуют технического обслуживания.
В последнее время можно услышать мнения людей, выражающих беспокойство в отношении таких энергосберегающих насосов и их синхронных моторов. Они связывают свои опасения с использованием в моторах мощных магнитов, для производства который используется оксид железа или магнитный железняк, благодаря которым накапливается черный шлам (осадок) в водной системе отопления.
И снова возвращаясь к Grundfos, следует сказать, что общее техническое устройство циркуляционных насосов для воды и отопления гарантирует превосходную устойчивость к появлению такого рода примесей, как черный шлам. Использование стойких материалов и покрытий наряду с точным расчетом прохождения потока, позволяют минимизировать появление примесей в системе.
Для каких целей разумнее всего использовать «умный» насос
Насосы с регулируемым числом оборотов, обладающие функцией интеллектуального управления, можно использовать в любой системе как с изменяемыми, так и не изменяемыми внешними условиями. В любой системе, которая должна приспособиться или адаптироваться к динамичным внешним условиям, можно использовать такие насосы. Они идеальны для систем с большим количеством зон и несколькими вариантами доставки теплоносителя (радиаторы, теплые полы и так далее).
Рентабельность покупки
На фото: сравнение стоимости насосов Grundfos Alpha 2 и UPS
Показатель экономии расходов может изменяться в зависимости от используемой системы и зависит от ее сложности и размера. Рентабельность покупки может колебаться от года до пяти лет. Как вы понимаете, существует слишком много переменных, чтобы рассчитать точную «ориентировочную» рентабельность приобретения насоса. Для каждого она будет своя. Однако следует учитывать, что насосы Grundfos Alpha имеют 5-ти летнюю гарантию.
indclimat.ru
«Умный» циркуляционный насос в системе отопления: особенности и преимущества
Экономическая выгода от использования в системе отопления циркуляционного насоса с интеллектуальной системой управления.
Материал подготовлен при участии экспертов компании Wilo.
Прошедший зимний отопительный период с сильными морозами, внезапными оттепелями и частыми переходами через 0 мог выявить все плюсы и минусы в работе системы отопления загородного дома. В результате, в зависимости от эффективности работы оборудования, домовладельцы или потратили на обогрев коттеджа запланированные средства, либо переплатили и задумались, как уменьшить затраты в следующем отопительном сезоне.
Существует несколько способов модернизировать систему отопления и, тем самым, снизить эксплуатационные расходы в долгосрочном периоде. Один из них — оснастить «инженерку» циркуляционным насосом, гибко подстраивающимся под постоянно меняющиеся условия эксплуатации. Разбираемся в вопросе с помощью инженера компании-производителя циркуляционных насосов.
- В чём заключаются особенности современной системы отопления.
- Для чего нужен циркуляционный насос с интеллектуальной системой управления.
- На чём основан принцип работы циркуляционных насосов с электронной системой регулирования.
- Какая экономическая выгода от использования «умного» циркуляционного насоса.
Особенности современной системы отопления загородного дома
В зависимости от региона, отопительный период в нашей стране в среднем длится 6-7 месяцев. Т.к. цены на энергоносители всё время растут, среди владельцев загородных коттеджей увеличивается интерес к строительству энергоэффективных домов, т.е. зданий, где все энергопотери сведены к минимуму. Практика показывает, что при грамотном подходе к процессу возведения такого дома (основанном на теплотехническом расчёте) средства, потраченные на его строительство, возвращаются в виде снижения затрат на оплату энергоносителей.
Но зачастую при этом из вида упускается один важный момент — возведение энергоэффективного, а значит, экономичного дома, требует решения целого комплекса задач. Помимо утепления, монтажа системы вентиляции с рекуператором, для минимизации расходов нужно повысить эффективность работы системы отопления.

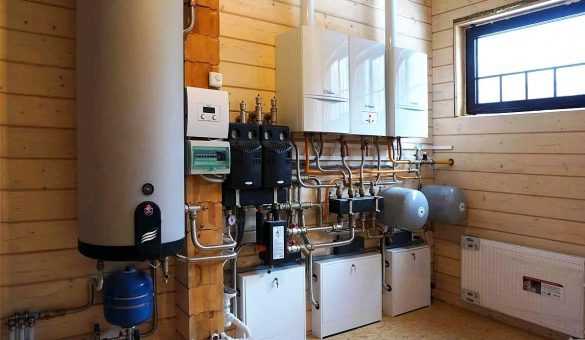

Отопительная «инженерка» загородного коттеджа включает в себя самое разнообразное оборудование. Это — твердотопливные, газовые, электрические или дизельные котлы, система тёплого пола или настенные радиаторы с термостатическими головками и т.д. Поэтому отопительная система загородного дома оснащается циркуляционными насосами.
Циркуляционный насос нужен, чтобы прокачивать теплоноситель по отопительному контуру (трубопроводам) большой протяженности.
Зачастую в отопительную систему устанавливают обычные (нерегулируемые) циркуляционные насосы, всё время работающие на постоянной скорости оборотов или имеющие ступенчатую регулировку напора теплоносителя в 2-3 диапазонах.
Такие насосы могут иметь устаревшую конструкцию и неэффективно работающий двигатель. Это приводит к значительному перерасходу денежных средств. Чтобы этого избежать, систему отопления можно модернизировать, установив в неё «умный» циркуляционный насос.
Преимущества циркуляционного насоса с интеллектуальной системой управления
Анастасия ЛистопадИнженер по насосному оборудованию компании Wilo
Нерегулируемые насосы систем отопления потребляют большое количество электроэнергии, т.к. в течение всего отопительного периода они постоянно работают на максимальном режиме. В то время как фактически большую часть времени отопительная система работает в режиме неполной нагрузки.
Например, при внезапном потеплении (это нередко происходит среди зимы) пользователь понижает температуру теплоносителя и его напор, т.к. от отопительных приборов не требуется повышенная теплоотдача. Также от системы отопления не требуется максимальная эффективность работы в начале и в конце отопительного сезона, когда на улице только установилась прохладная погода, а сильные морозы ещё не пришли. При смене дня и ночи, при отъезде из дома на работу днём, когда с помощью термостатических головок, установленных на радиаторах, можно понизить температуру в помещениях и, тем самым, сэкономить средства на отоплении.
Т.е., в течение всего отопительного сезона от циркуляционного насоса требуется максимальная производительность лишь ограниченный период времени. Следовательно, насос должен гибко подстраиваться под постоянно меняющиеся условия эксплуатации и личные предпочтения людей, проживающих в доме.
Анастасия Листопад
Насосы старого поколения позволяют вручную выбирать одну из нескольких постоянных частот вращения (обычно двух или трех). Зачастую такие насосы могут работать на максимальной скорости, даже если все радиаторы перекрыты. Это приводит к неоправданно высокому энергопотреблению.
Современные «умные» циркуляционные насосы оборудованы высокоэффективными моторами с автоматическим регулированием мощности. Это оптимизирует гидравлические параметры насоса при всех режимах работы системы отопления и, особенно, в режимах неполной нагрузки, что позволяет ощутимо снизить расходы на электроэнергию.
Дополнительная экономия электроэнергии обеспечивается путем активации автоматического режима снижения частоты вращения и функции Dynamic adapt. Это функция непрерывной динамической подстройки рабочей точки в зоне частичной загрузки насоса.
За счет постоянной адаптации рабочей точки насоса, а также функции автоматического удаления воздуха, использование электронных насосов позволяет избежать возникновения шумов в системе, что особенно важно для жилых помещений
Принцип работы циркуляционных насосов с электронной системой регулирования
Как уже говорилось выше, в нашем климатическом поясе наблюдаются значительные колебания температуры окружающей среды. Независимо от погодных условий, пользователю требуется обеспечить постоянную комфортную температуру воздуха в жилых помещениях.

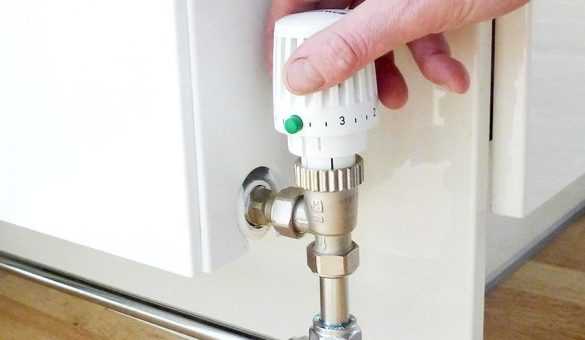

При низких температурах, как правило, все радиаторы открыты, требуется максимальная подача теплоносителя. При росте температуры на улице часть радиаторов прикрывается – через систему проходит меньшее количество теплоносителя.
Современные «умные» циркуляционные насосы способны подстраиваться под меняющуюся нагрузку системы. Электронная система управления насоса позволяет автоматически изменять частоту вращения мотора, в зависимости от состояния системы (количества открытых радиаторов). В отличие от стандартных насосов, с возможностью ручного выбора одной из двух-трех скоростей вращения, встроенный частотный преобразователь «умных» насосов с высокой точностью автоматически меняет скорость вращения мотора, что позволяет моментально реагировать на изменения условий в системе отопления. Таким образом, применение циркуляционных насосов с интеллектуальной системой управления существенно снижает потребление электроэнергии.
Анастасия Листопад
Также у таких насосов есть возможность выбора одного из нескольких режимов регулирования, что позволяет обеспечить оптимальную работу насоса в конкретной системе.
В зависимости от установленного способа регулирования, электроника насоса поддерживает или линейно изменяет заданное значение перепада давления, в соответствии с текущим состоянием системы (например, количеством открытых радиаторов), вместе с тем изменяется подача насоса. Частота вращения мотора постоянно изменяется, а значит, автоматически, без участия пользователя, насос подстраивается под изменившиеся условия эксплуатации.
Экономическая выгода от использования в системе отопления «умного» циркуляционного насоса
В чём заключается экономия при установке в систему отопления «умного» энергосберегающего насоса? Это ключевой вопрос, который интересует любого застройщика, задумавшего купить циркуляционный насос с электронной системой регулирования.
Преимущества следует рассматривать в комплексе и, что самое главное, в долгосрочной перспективе. Например, обычный нерегулируемый циркуляционный насос для системы отопления в среднем потребляет 500-800 кВт·ч в год. Для сравнения: телевизор – до 200 кВт•ч в год, стиральная машина – около 200 кВт·ч в год, электрическая плита – 450 кВт·ч в год, т.к. обычный циркуляционный насос работает постоянно и на максимальном режиме. Но вышеперечисленное бытовое оборудования включается лишь периодически.
Анастасия Листопад

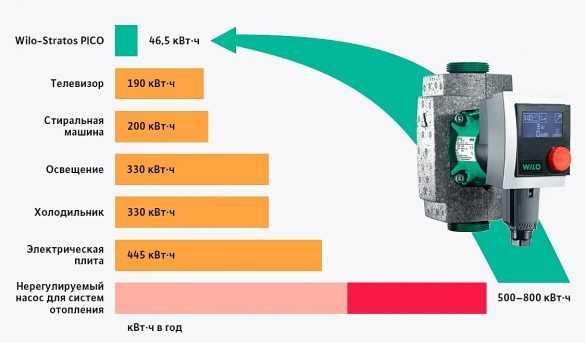

Минимальная потребляемая мощность современного энергоэффективного циркуляционного насоса составляет 3 Вт, а среднегодовое потребление не превысит 50 кВт·ч.
Поэтому «умные» насосы позволяют экономить до 90% электроэнергии по сравнению со стандартными насосами, так как они автоматически подстраиваются под меняющиеся параметры системы и оснащены высокоэффективными, экономичными электрическими двигателями.
Также помним о таком немаловажном факторе, как автономия дома. Загородные жители хорошо знают, что иногда случаются перебои в электроснабжении, аварии подстанций и обрывы линий электропередач. Чтобы система отопления продолжала работать, её оборудуют источником бесперебойного питания. ИБП, питая циркуляционные насосы и котел, позволит функционировать системе отопления до момента восстановления централизованного электроснабжения.
Поставив энергоэффективный циркуляционный насос с малым потреблением электроэнергии, пользователь существенно увеличивает время работы системы отопления от ИБП. Либо может сократить затраты на её монтаж, т.к. потребуется инвертор и блок аккумуляторов меньшей мощности.
В разделе на FORUMHOUSE собрана вся информация по системам отопления. Также советуем прочитать статьи, где рассказывается о базовых принципах проектирования инженерных сетей в частном доме, и о том, как дешево отопить загородный коттедж.
А в нашем видеосюжете показываются нюансы монтажа комбинированной системы отопления в деревянном доме.
