Полоумный дом на Siemens Logo / Habr

Попался на глаза пост, почитал… решил написать о своем варианте.

В общем, в 3х-комнатной квартире у меня «полоумное» освещение давным-давно. Основная его цель — поменьше жать выключатель. Изначально я в коридоре прямо в полу разместил четыре 12-вольтовых цветных точечных светильника. Потом добавил еще 2 в маленьком коридоре, потом еще 2 вставил в потолок (точнее в низ антресоли) у кухни. В полу, кстати, светильники устанавливать просто (полы то на деревянных лагах): взял насадку для дрели, которой сверлят дверные полотна под ручку. Ей и наделал аккуратные дырки прямо сквозь ламинат. Получилось как-то так:


Над входной дверью повесил датчик движения, включающий эту подсветку. Теперь ночью можно ходить по квартире, не натыкаясь на стены. Как бонус, при открытии входной двери, она попадает в зону действия датчика и свет включается.

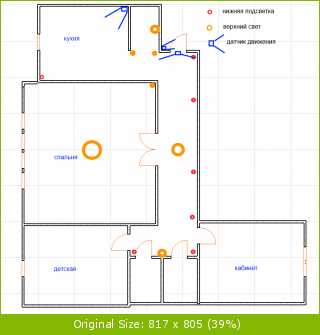

Чтоб было понятнее, прикладываю планировку квартиры:

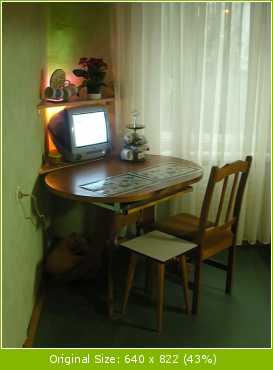

Кроме того, датчик движения установил на кухне, а на шкаф над зоной готовки поместил 3-х метровую светодиодную ленту + лампочку цветную за обеденным столом. Когда кто-то есть на кухне — зона готовки подсвечивается не хуже хирургического стола. Очень удобно. Верхний свет у нас теперь никто на кухне не включает, так как и так достаточно светло.

Еще поставил датчик освещенности и когда за окном светло — дополнительно подсвечиваю пальму в темном углу комнаты, дабы не чахла. Но это другая история.

С тех пор прошло несколько лет, я занялся неспешной стройкой дома, а так как дом хочу сделать умным, и электрикой буду заниматься сам, то решил на квартире потренироваться с контроллерами автоматизации. Чтобы знать как минимум куда что тянуть надо и в каком количестве. От arduino отказался почти сразу, так как хочется чего-то более готового: энергии на кулибинство явно не хватит у меня, ведь уже далеко не студент. Поэтому в итоге остановился на двух контроллерах:

Siemens Logo и Овен ПЛК.

Сименс в ебее стоит дешевле, да и контора солиднее. Поэтому для начала заказал за $220 его. В квартире смысла автоматизировать весь свет особой нет, поэтому решил ограничиться коридорами (т.е. пространством вне жилых комнат). Для этого немного поштробил стену, провел несколько проводов. Заменил традиционные выключатели на кнопки для жалюзи. Выглядят примерно также:

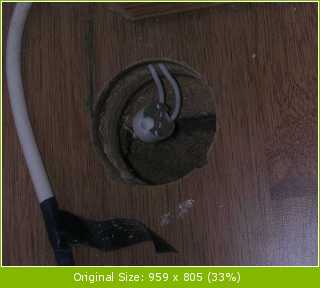

Для реализации своих идей повесил на обе входные двери магнитные датчики открытия дверей. На лестничной клетке — датчик движения на потолок, чтоб срабатывал только когда близко к двери подходишь:

Это на самом деле половина датчика. Чтоб компактнее был. Вторая половина(там небольшая схемка) находится в квартире.

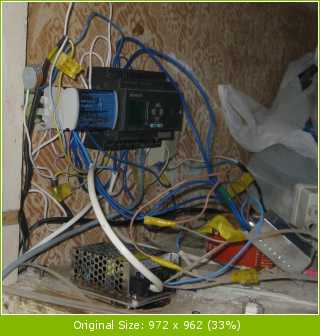

Скоммутировал все хозяйство в антресоли:

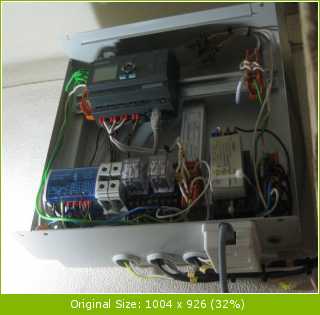

Вспомнил о технике безопасности, пожарных и т.п… повесил в кладовке под потолком ящик и перекоммутировал в нем все (не забыв о проводных маркерах, обжимных клещах, клеменниках, нулевых шинах и т.п.):

Написал программку в Logo Soft Comfort. Отлаживать, кстати, можно в симуляторе. Правда только после заливки в контроллер и реального использования начинают вылазить не очевидные неспециалисту косяки:

Залил ее по ethernet в контроллер и вуаля…

Описывается быстро, но на самом деле процесс занял где-то месяц. Не скрою, достаточно увлекательный.
Что особо нравится, что теперь, когда все скоммутировано, можно в свободное время, не трогая проводку, хоть полностью переписывать схему управления. Добавлять какой-то функционал и т.п. Вот не далее чем вчера, делал эмуляцию присутствия, включающуюся после 5-секундного нажатия на левую кнопку.

Сейчас жду модуль расширения для лого, чтоб добавить несколько групп света, которыми пока не управляю, так как не хватило выходов, вот такой:

Заказал за 129 баксов на ебее. Описание тут.

Что же получил сейчас:

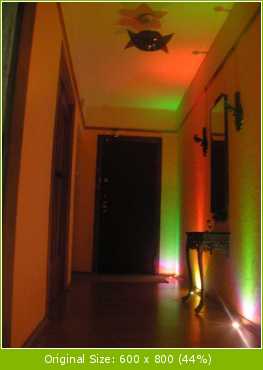

1. при входе в квартиру красиво включается свет: сначала точечная подсветка дальнего маленького коридора, потом большого, потом включается люстра в коридоре и бра в кладовке. Получается, что дверь открываешь, и на тебя как бы бежит свет. При выходе из квартиры весь свет вырубается. Определение того вхожу я или выхожу сделано анализом того в какой последовательности открывались/закрывались входные двери. Датчики стоят копейки, покупал в магазине охранного оборудования:

Включение выглядит так:

(на видео не видно еще одну группу света справа, т.е. всего последовательно включается 4 группы. Собственно только ими контроллер сименсовый и может управлять пока).

2. Когда попадаешь в зону действия датчика движения над входной дверью — включаются все точечные светильники в кладовке, коридоре и маленьком коридоре. Вырубается свет автоматически через 60 сек отсутствия движения.
С 23:45 до 7:00 вся система переводится в ночной режим, в этом режиме датчик движения не включает свет рядом со спальней. Его можно включить только руками с выключателя, если надо.

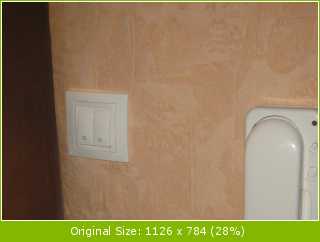

3. Кнопки выключателя у входной двери можно нажимать коротким нажатием или долгим. Быстрым нажатием включается-выключается верхний свет. Долгим нажатием — включается/выключается весь свет, одновременно на 30 минут отключается датчик движения.

4. датчик движения имеется на кухне, он включает яркую светодиодную подсветку зоны готовки,

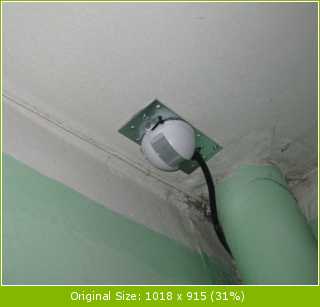

5. датчик, расположенный на лестничной клетке, включает небольшой кусочек светодиодной ленты, спрятанной у двери. Светит не ярко, дабы особо внимания не привлекать. Но найти замочную скважину помогает. Кроме того, когда кто-то стоит у двери загорается красная лампочка у двери внутри квартиры. Чтоб знать, что кто-то там стоит 🙂

В планах добавить управление вентилятором вытяжки на кухне и в ванной. Также сделать, чтоб если открыли/закрыли дверь в туалет и после этого (с закрытой дверью) там есть движение, то внутри человек и мы поэтому держим свет включенным, пока дверь не будет открыта/закрыта снова. Если же закрыли дверь и движения нет -через 30 секунд свет выключаем. Тогда в ванной/туалете можно будет обходиться без выключателей.

Получил неплохой опыт программирования контроллеров сименс лого. Сделать на них можно многое, но все же это устройства для автоматизации конкретного процесса, а не всего дома. Сценарии на нем писать весьма сложно и совсем не очевидно. По сути дела пишешь не программу, а занимаешься схемотехникой. Нет привычных циклов, переменных и т.п.

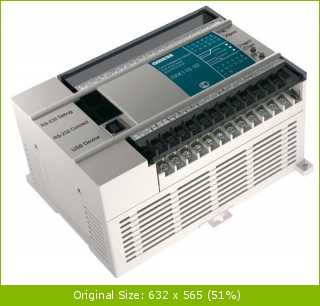

Поэтому хочу еще купить овен ПЛК 110 и потренироваться на нем. Жаль правда, что второй квартиры нет для опытов, так что придется просто на макете. Овен стоит дороже лого, но у него намного больше входов и выходов (на лого всего 4 релейных выхода и 8 входов в самом контроллере). В итоге, если надо управлять большим числом нагрузок — на овене дешевле. К тому же в овене нормальный язык сценариев, а не рисование схем. Пусть это не так технологично, и не так надежно, но сильно проще.

PS. А температуру дома и на улице я давно измеряю цифровыми датчиками на 1-wire. Правда с автоматикой оно никак не связано. Просто пишу данные и вывожу вот сюда: temp.smolensk.ws

PSS. рекламная пауза: пользуйтесь прогой и сервисом ybex.com, чтоб также быстро размещать свои фотки в инете, как я 🙂 Бэсплатно, без ограничений, без рекламы… уже года два как работает в этом режиме.

habr.com

Умный дом Siemens: технологии будущего

На страницах многих фантастических романов и рассказов появляются умные дома, способные не только обеспечить комфортные условия проживания для своих владельцев, но и поддержать беседу, проследить за изменением погоды, накормить питомца, а также прочесть свежий выпуск газеты или журнал. Теперь современными технологиями никого не удивишь: компания Siemens выпустила новый модуль LOGO!, способный оптимизировать работу целого дома и сделать условия вашего проживания максимально комфортными.

Для создания «умного» дома вам не надо заново перестраивать жилище: достаточно подключить системы к единому контролеру, а также позаботиться о бесперебойной подаче тока. Современные технологии позволят каждому человеку, вне зависимости от уровня технической подготовки, программировать оборудование. Вот некоторые опции, способные сделать ваш дом по-настоящему умным:

  • Возможность регулирования температуры в помещении
  • Возможность автоматической настройки электроосвещения (посредством хлопка, настройки датчика движения, а также с помощью голосовой команды)
  • Умный дом может затеять самостоятельную уборку: когда владельцы уходят на работу, smart-пылесос приведет ваши ковровые покрытия в должное состояние
  • Умный дом препятствует появлению «незваных гостей», автоматически оповещая охранную службу и самого хозяина о приближающейся опасности
  • Во время приготовления пищи или отдыха, вы можете поручить умному дому прочесть вслух газету, книгу или журнал

Это лишь некоторые функции, способные упросить вашу жизнь и сделать ее по-настоящему яркой и легкой.

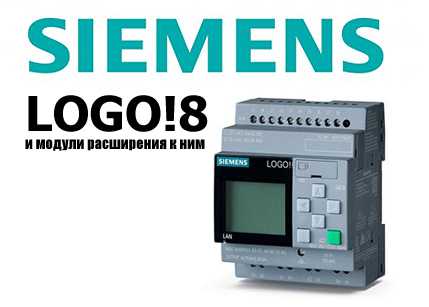

Контроллер LOGO! от Siemens

На данный момент полноценный монтаж умного дома является фактически невыполнимой задачей. В марте 2005 года известная компания Siemens представила проект T-Com дом: полностью сконструированное помещение, соответствующее представлениям современного покупателя об «интеллектуальном жилище».

Однако в начале 2006 года проект был демонтирован: компания продемонстрировала, на что способна техника, однако в дальнейшую продажу такие дома не запустила. Во многом решение связано с высокой стоимостью оборудования: позволить приобретение целого дома может не каждый человек.

Но Siemens не остановилась на проекте T – Com. Ведущие инженеры разработали оптимальный и достаточно удобные модули LOGO!Pure и LOGO!Basic, которые отличаются такими характеристиками:

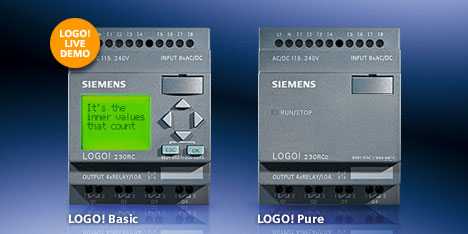

  • LOGO!Pure – программа заносится через компьютер (при этом используется интерфейсный кабель). Стоимость составляет около 120 €
  • LOGO!Basic – программы настраиваются автоматически (для этого необходимо знание общего программирования). Стоимость составляет около 180 €

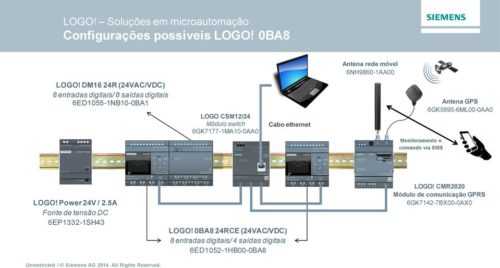

Серия LOGO! содержит 9 модулей расширения, позволяющих подключать несколько систем одновременно. Таким образом, при помощи устройства можно контролировать температуру, свет, работу кондиционера, электроплиты, а также некоторые другие устройства, синхронизированные в работе.

GSM модуль

В базовом комплекте идет программа Soft Comfort, при помощи которой можно установить программу, изменить настройки и создать новые связи.

Далеко не все владельцы недвижимости имеют специальную подготовку, позволяющую самостоятельно установить сложное smart – оборудование. Если вы приобрели модуль LOGO!, но еще не знаете, как его обслуживать и программировать, можно воспользоваться такими опциями:

  • Если вы не имеете представлений о работе устройства, но желаете оптимизировать его работу и больше не беспокоиться о состоянии, рекомендуется вызвать профессионального мастера. Найти его можно в официальном представительстве Siemens
  • Компания предлагает серию видеоуроков, с помощью которых можно самостоятельно настроить LOGO!
  • В программе Soft Comfort можно использовать «тренажер»: после написания программы вы увидите, каким образом будет работать модуль

Хотя модуль можно перенастраивать и заново писать программу, не рекомендуется производить манипуляции слишком часто.

О чем важно знать, устанавливая модуль Siemens?

Хотя перспективы установки кажутся «радужными» и светлыми, установка LOGO! не является такой простой и легкой, какой ее представляют техники. Изначально модуль был создан как некий общий контроллер, способный оптимизировать работу техники, а не создать Умный дом. Например, LOGO! воспринимает только стандартные аналоговые сигналы 0-20мА, что требует дополнительной установки датчиков. Их стоимость сравнима с самим устройством.

Схема коммутации

Подключая большое количество устройств, вам может не хватить базовых выходов. Однако такая проблема является скорее «психологической»: покупая модуль, владелец помещений не хочет устанавливаться на оптимизации только света, мелкой бытовой техники или, например, стиральной машины. Чтобы решить эту проблему, вам потребуется докупать комплектующие или устанавливать дополнительный, базовый LOGO!

Система Умный дом является настоящим спасением для занятых хозяев или больших семей. Однако вы должны продумать схему работы оборудования, чтобы обеспечить комфортные условия проживания для себя и близких.

comfortautomatic.ru

Synco Living, KNX контроллеры, LOGO Siemens

Решения для умного дома от компании Siemens

Хорошо спроектированная система умного дома способна решить множество бытовых проблем. В этой статье хотелось бы разобрать готовые решения, которые предлагает известная компания Сименс для автоматизации домов и промышленных зданий.

Продукция Siemens по направлению систем автоматизации делится на три основные линейки:

  • KNX контроллеры
  • SYNCO LIVING
  • LOGO

Siemens KNX

Это –  больше, чем просто технология – это открытый протокол, признанный международным стандартом,  возможности впечатляют:  KNX способен на подключение устройств автоматизации от сторонних разработчиков. Так к одной системе можно одновременно подключить контроллеры разных фирм производителей.

Сименс KNX может обеспечивать контроль за:

  • отоплением, вентиляцией и кондицианированием помещения
  • энергосбережением и освещенностью
  • системами охранной и пожарной безопасности
  • расходом воды
  • шторами и жалюзи

Плюс ко всему система умного дома Siemens KNX имеет удобные инструменты визуализации и простой удаленный доступ.

Умный дом на контроллерах Synco Living от Siemens

Данная система – гарантия высокого качества автоматизации жилища или офиса. Удобство управлением системой Сименс Synco Living сделало её одной из самых популярных моделей на рынке. Энергоэффективность позволит вам быстро окупить стартовые вложения.

Функционал:

  • Оптимальный температурный режим
  • Уменьшение отопление, при открытии окон
  • Режим супер экономии: снижение уровня освещенности, вентилирования, температуры всего с одной кнопки
  • Возможность задавать разную освещенность для светильников и электроприборов
  • Независимое управление комнатами и помещениями при помощи центрального модуля

Умный дом при помощи LOGO Siemens

LOGO очень простая в освоении, но при этом, как и вся продукция Сименс, очень надежная система управления умным домом. Контроллеры данной линейки включают в себя два модуля. Первый, – LOGO Basic  оснащен дисплеем и клавиатурой для ручного ввода программ автоматизации. Второй, –  LOGO Pure предназначается для программирования умного дома с компьютера, через интерфейсный кабель. Кроме того, в Siemens выпустили еще несколько расширений для продуктов серии LOGO, позволяющих при желании клиента реализовать полноценную систему управления домом.







www.smarthof.ru

Умный дом на контроллере LOGO от SIEMENS

Из письма читателя почтовой рассылки: «Используя контроллер LOGO! фирмы SIEMENS хочу на практике научится программировать контроллеры, автоматизировать разные процессы и в перспективе создать создать у себя комплексную систему умный дом. Подскажите возможно ли это и какие дополнительные модули нужно купить к контроллеру LOGO для организации умного дома?» …

В этой статье попробуем ответить на вопрос читателя рассылки — рассмотрим возможность применения программируемых логических контроллеров для целей домашней автоматизации и для создания системы «умный дом».

Прежде чем рассматривать применение средств для автоматизации, давайте разберемся, что вообще подразумевается под понятием «умный» дом? Можно ли считать диммер, установленный в цепи одной из ламп, интеллектуальным домом? Если нет, то с какого момента начинается «интеллектуальность» жилища? Ведь даже при обилии различных устройств, устанавливаемых в наших квартирах, не все их можно привязать к понятию «умного» дома.

Видимо, термин «умный дом» подразумевает некую комплексную систему устройств, повышающих комфорт, безопасность и рациональное использование ресурсов. Тогда в нем должны в том или ином объеме присутствовать несколько подсистем управления. Это охрана помещений, пожарная безопасность, сигнализация аварийных ситуаций с водой или электричеством. Не помешают системы управления отоплением, кондиционированием и вентиляцией. Традиционно необходимы системы управления освещением. А для досуга – управление мультимедийными устройствами.

Исходя из перечисленного, далеко не полного перечня задач, можно переходить к выбору устройств, на базе которых будет строиться интеллектуальная система. Из обилия предложений на ранке попробуем примерять на эту роль логические программируемые контроллеры фирмы Siemens серии LOGO!.

При первом знакомстве с линейкой логических контроллеров LOGO возникают сомнения: это очень сложно, непонятно и для домашнего применения совсем не годится. Не будем торопиться. У всех без исключения изделий и стандартов для создания “умного”, или “интеллектуального” дома есть свои плюсы и свои недостатки. У одних, как Х10, слабая помехоустойчивость, другие не подходят по цене или необходимости часто менять источники питания.

Если сложность контроллеров заключается в процедуре программирования и необходимости дополнительных блоков (питания, расширения), то и достоинства весомы: сделал систему, настроил и … забыл о ее существование. Тем более, это справедливо по отношению к контроллерам Siemens, у которых высочайшая надежность и разнообразие сфер применения.

Коротко о составе иназначении модулей. Контроллеры включают в себя два вида модулей: LOGO!Basic, который имеет дисплей и клавиатуру для ввода программ вручную и LOGO!Pure, в который программы заносятся с компьютера через интерфейсный кабель, или путем установки карты памяти с записанной программой. Память контроллеров рассчитана на 200 программных блоков (операций). Всего выпускается 8 модификаций, отличающихся напряжением питания, количеством каналов ввода/вывода и наличием часов реального времени.

Кроме этого, серия LOGO содержит 9 видов модулей расширения для увеличения числа входов/выходов. Есть в серии и блоки питания для датчиков и модулей расширения. В набор аксессуаров входят кабель для программирования контролеров с компьютера, программа Soft Comfort. Она предназначена для создания алгоритмов управления и эмуляции работы схемы. Дополнительно предлагается дисплей для отображения информации LOGO! TD.

А теперь вернемся к «умному» дому. Первое и самое серьезное возражение против контроллеров LOGO заключается в том, что задача автоматизации дома не является простой по определению. Если решать проблему «в лоб», то сосуществование нескольких подсистем управления потребует электрического шкафа, соизмеримого по размерам со шкафом для одежды.

Вторым, не менее важным обстоятельством, является необходимость прокладки силовых и сигнальных проводов. А для этого необходимо сразу иметь на руках исчерпывающий проект автоматизации для закладки необходимого количества проводников. Если замахнуться на реализацию всех перечисленных выше подсистем, то количество проводов составит десятки разнородных проводов, а общая их длина под километр.

Третий недостаток связан с самой концепцией построения систем управления на программируемых контроллерах. Она предусматривает наличие центрального единого управляющего щита, в который стекается вся информация с датчиков и выдаются командные сигналы. Пользоваться такой системой без выносных пультов крайне неудобно, а мобильные устройства в серии контроллеров отсутствует.

Поэтому перспектива получить громоздкую систему, с процедурой опутывания проводами квартиру, и не позволяющую переконфигурировать ее после элементарного перемещений мебели, делает эту элементную базу совершенно не привлекательной.



www.vusnet.ru

Умный дом Gamma Siemens | Смартхаус

Устройства Описание
Релейные модули/Актуаторы
Главный модуль

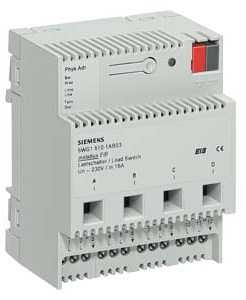

N 562/11 Выключатель нагрузки, модульный (основной модуль), 3Х230-400V AC 10A

N 512/11 Выключатель нагрузки, модульный (основной модуль), 3Х230-400V AC 16A

N 513/11 Выключатель нагрузки, модульный (основной модуль), 3Х230-400V AC 20A

Модуль расширения

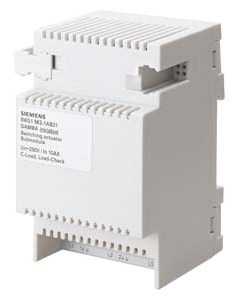

N 562/21 Выключатель нагрузки N 562/21, модульный (дополнительный модуль), 3Х230-400V AC 10A

N 512/21 Выключатель нагрузки N 512/21, модульный (дополнительный модуль), 3Х230-400V AC 16A

N 513/21 Выключатель нагрузки N 513/21, модульный (дополнительный модуль), 3Х230-400V AC 20A

Коммутирующий актуатор

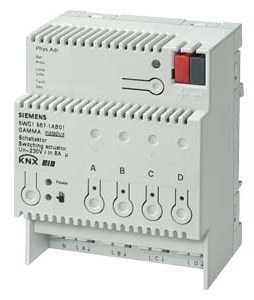

N 567/01 Выключатель нагрузки N 567/1, 4Х230V AC 8A, для установки на DIN-рейку

N 567/11 Выключатель нагрузки N 567/11, 8Х230V AC 8A, для установки на DIN-рейку

N 567/12 Выключатель нагрузки N 567/12, 8Х230V AC 2A, для установки на DIN-рейку

N 567/22 Выключатель нагрузки N 567/22, 16Х230V AC 10A, для установки на DIN-рейку

N 511/02 Выключатель нагрузки N 511/02, 8Х230V AC 16A, для установки на DIN-рейку

N 502/02 Модуль управления N 502/02, для жалюзи, комбинированный актуатор жалюзи/Модуль входов двоичных, выходы 8Х230V AC 16A, 8 безпотенциальных входов, НА DIN-рейку

Выключатель нагрузки

UP 525/31 Выключатель нагрузки N 562/231, комбинированный, 2Х230V AC 6A, 2 безпотенциальных входа, для произвольного монтажа

N 510/03 Выключатель нагрузки N 510/03, 4Х230V AC 16A, для установки на DIN-рейку

N 510/04 Выключатель нагрузки N 510/04, для повышенной ёмкостной нагрузки, 4Х230V AC 16A, для установки на DIN-рейку

N 512/01 Выключатель нагрузки N 512, 8Х230V AC 16A, для установки на DIN-рейку

N 512C01 Выключатель нагрузки N 512/01

Дискретный вывод

N 562/01 Выключатель нагрузки N 562/01, 2Х230V AC 6A, для установки на DIN-рейку
Универсальный модуль входов/выходов

N 670/03 Универсальный модуль ввода/вывода
Актуатор коммутирующий

UP 511/10 Выключатель нагрузки UP 511/10, комбинированный: актуатор/бинарный вход произвольного монтажа, 1Х230V AC 16A, 2 безпотенциальных входа

UP 562/31 Выключатель нагрузки N 562/231, комбинированный, 2Х230V AC 6A, 2 безпотенциальных входа, для произвольного монтажа

Устройства ввода
Устройства ввода

N260/01 Модуль входов двоичных N 260, 4X230В

N261/01 Дискретный вход  N261

N261C01 Дискретный вход  N261/01

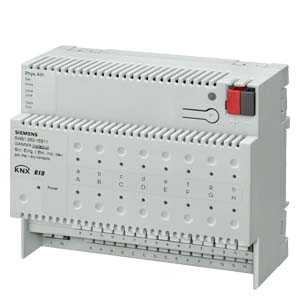

N262E01 Модуль входов двоичных N 262E/11, 16 безпотенциальных контактов, монтаж на DIN -рейку

N263E01 Модуль входов двоичных N 263/Е1, 8 входов AC/DC 12…230V

N262E11 Модуль входов двоичных N 262E/11, 16 безпотенциальных контактов, монтаж на DIN -рейку

N263E11 Модуль входов двоичных N 263/Е11, 16 входов AC 12…230V, DC 12…115V

N264E11 Модуль входов двоичных N 264/Е11, 8 входов AC/DC 12…230V, 8 безпотенциальных контактов

Интерфейс клавишного выключателя UP 220/21 Модуль входов двоичных/выход UP 220/21, (Клавишный интерфейс ), произвольного монтажа, 2 входа/2 выхода на светодиоды, 38Х43Х18 мм, сигнальные концы до 10м

UP 220D31 Клавишный интерфейс UP 220/31, 4 входа

Светодиодная вставка 5GT7318
Диммеры
Универсальный диммер
UP525/03 Диммер УНИВЕРСАЛЬНЫЙ UP 525/03
UP525/13 Диммер УНИВЕРСАЛЬНЫЙ UP 525/13
UP525/23
UP525/31 Диммер N 525/31, КОМБИНИРОВАННЫЙ, 230VA, 2 БЕЗПОТЕНЦИАЛЬНЫХ ВХОДА, ДЛЯ ПРОИЗВОЛЬНОГО МОНТАЖА (А)
N528D01 Универсальный диммер N 528D01, 2 x 300VA,
N527/31
N527/32
Модуль расширения
N528/41
N527/41
N527/51
N527/42
N521/52
DALI
Шлюз KNX/DALI
N141/31 ШЛЮЗ KNX/DALI TWIN N141/31
Мультисенсор
UP141/51
N141/03 KNX/DALI GATEWAY PLUS N 141/03
Выключатель/диммер
N525E01 Диммер/Выключатель N 525Е, 8 ВЫХОДОВ, ПО 8ХDALI ИЛИ 8ХEVG НА КАЖДЫЙ ВЫХОД, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ
N526E02 Диммер/Выключатель N 526/E02, 8 ВЫХОДОВ, ПО 8ХDALI ИЛИ 8XEVG НА КАЖДЫЙ ВЫХОД, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ
4-х клавишный интерфейс
UP141/71 КНОПОЧНЫЙ ИНТЕРФЕЙС DALI
Устройства управления и индикации
Клавишные выключатели
i-system
Delta style
Комнатные термостаты
RDF600KN КОМНАТНЫЙ ТЕРМОСТАТ C KNX
RDG100KN КОМНАТНЫЙ ТЕРМОСТАТ С КОммУНИКАЦИЕЙ ПО ШИНЕ KNX, AC 230 В ДЛЯ ФЭНКОЙЛОВ И УНИВЕРСАЛЬНЫХ ПРИЛОЖЕНИЙ
RDG160KN ТЕРМОСТАТ КОМНАТНЫЙ KNX
RDG400KN КОМНАТНЫЙ ТЕРМОСТАТ С КОммУНИКАЦИЕЙ ПО ШИНЕ KNX, AC 24 В ДЛЯ СИСТЕМ VAV, НАГРЕВА И ОХЛАЖДЕНИЯ
Комнатные модули
QMX3.P34 Модуль комнатный с KNX PL-Link, S-mode, LTE-Mode, датчиком температуры, дисплеем с подсветкой
QMX3.P37 Модуль комнатный с KNX PL-Link, S-mode, LTE-Mode, датчиком температуры, дисплеем с подсветкой, сенсорными клавишами
QMX3.P74 Модуль комнатный с KNX PL-Link, S-mode, LTE-Mode, датчиком температуры, влажности и CO2, дисплеем с подсветкой
UP 227 Модуль комнатный UP 227
Контроллер помещения
UP 204/11 КОМНАТНЫЙ КОНТРОЛЛЕР CONTOUCH UP 204, БЕЛЫЙ
UP 204/21 КОМНАТНЫЙ КОНТРОЛЛЕР CONTOUCH UP 204, ЧЁРНЫЙ
UP 204/31 КОМНАТНЫЙ КОНТРОЛЛЕР CONTOUCH UP 204, СЕРЕБРИСТЫЙ
UP 204/51 КОМНАТНЫЙ КОНТРОЛЛЕР CONTOUCH UP 204, ЧЁРНЫЙ
Сенсорная панель
UP 588/13/23 ИНФОРМАЦИОННАЯ ПАНЕЛЬ UP 580/13, ТАКТИЛЬНАЯ, 320Х240 5,7′ TFT, РЕГУЛИРУЕМАЯ LED-ПОДСВЕТКА, ПИТАНИЕ 24V AC/DC
Климат-контроль
Актуатор термоэлектропривода
N605/01 МОДУЛЬ УПРАВЛЕНИЯ ПРИВОДАМИ N 605/01, ДЛЯ УПРАВЛЕНИЯ ТЕРМОЭЛЕКТРИЧЕСКИМИ ПРИВОДАМИ КЛАПАНОВ, 6 ВХОДОВ 6 ВЫХОДОВ, КРЕПЛЕНИЕ НА DIN-РЕЙКУ, 8 ТЕ
N605/11
Модуль датчиков температуры 4 х Pt1000
N528/02
Контроллер фэнкойла
REG540/01
REG540/11
Датчик температуры
M540/01
RXB21.1/FC-10 КОМНАТНЫЕ КОНТРОЛЛЕРЫ ДЛЯ 3-СКОРОСТНЫХ ВЕНТИЛЯТОРОВ
RXB21.1/FC-11 КОМНАТНЫЕ КОНТРОЛЛЕРЫ ДЛЯ 3-СКОРОСТНЫХ ВЕНТИЛЯТОРОВ
RXB22.1/FC-12 КОМНАТНЫЕ КОНТРОЛЛЕРЫ ДЛЯ 3-СКОРОСТНЫХ ВЕНТИЛЯТОРОВ И ЭЛЕКТРОНАГРЕВАТЕЛЯ
RXB24.1/CC-02 КОМНАТНЫЕ КОНТРОЛЛЕРЫ ДЛЯ ОХЛАЖДАЮЩИХ ПОТОЛКОВ И РАДИАТОРОВ
Электропривод клапана
AP562/02 ПРИВОД КЛАПАНА AP 562/02
AP561/01
AP561/02
AP561/03
AP561/04
STA23 ПРИВОД ЭЛЕКТРОТЕРМИЧЕСКИЙ, AC 230 В, НЗ, 2P, 1 М
STP23 ПРИВОД ЭЛЕКТРОТЕРМИЧЕСКИЙ, AC 230 В, НО, 2P, 1 М
STA73 ПРИВОД ЭЛЕКТРОТЕРМИЧЕСКИЙ, AC/DC 24 В, НЗ, 2P, ШИМ, 1 М
STA73PR/00 ПРИВОД ЭЛЕКТРОТЕРМИЧЕСКИЙ, AC/DC 24 В, НЗ, 2P, ШИМ, PR
Адаптеры
Погодная станция
AP 257/32 СТАНЦИЯ ПОГОДНАЯ AP 257/32, С МОДУЛЕМ GPS
Датчики
Датчик протечки
UP272/11
Датчик движения
AP251/11/21 Датчик движения АР 251/11, УЛИЧНЫЙ, НАСТЕННЫЙ, УГОЛ 290 ГРАД., IP44, ТИТАНОВОБЕЛЫЙ
Датчик присутствия
UP258D12 Датчик присутствия
UP258E22 Датчик присутствия
Датчик яркости
AP254/02 Датчик освещенности и температуры AP 254, ДЛЯ НАРУЖНОГО МОНТАЖА (IP54)
Датчик ветра
AP257/42 Датчик AP 257/42, ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ВЕТРА
Температура
QAA2012 Датчик температуры комнатный PT1000
QAA2061D Датчик температуры комнатный 0..10 В
QAD201
QAC3161 Датчик температуры комнатный / НАРУЖНый DC 0..10 В
QAC2012 Датчик температуры накладной PT1000
Температура и влажность
AQR2570NF БАЗОВЫЙ МОДУЛЬ ДЛЯ ДатчикОВ AQR25XXX
QFA2000 КОМНАТНЫЙ Датчик ВЛАЖНОСТИ (DC 0…10 В)
QFA2060D КОМНАТНЫЙ Датчик ВЛАЖНОСТИ (DC 0…10 В) И ТЕМПЕРАТУРЫ (DC 0…10 В) C ДИСПЛЕЕМ
QMX3.P30 Модуль комнатный с KNX PL-Link, S-mode, LTE-Mode, датчиком температуры
Температура, влажность, СО2
QMX3.P70 Модуль комнатный с KNX PL-Link, S-mode, LTE-Mode, датчиком температуры, влажности и CO2
AQR2576NF БАЗОВЫЙ МОДУЛЬ ДЛЯ ДатчикОВ AQR25XXX
Фронтальный модуль
AQR2532,2533,2535,2534,2530 ФРОНТАЛЬНЫЙ МОДУЛЬ ДЛЯ БАЗОВОГО МОДУЛЯ, ВЛАЖНОСТЬ И ТЕМПЕРАТУРА (АКТИВНЫЙ)
QPA2000 КОМНАТНЫЙ Датчик КАЧЕСТВА ВОЗДУХА CO2
QPA2062 КОМНАТНЫЙ Датчик КАЧЕСТВА ВОЗДУХА CO2+ТЕМПЕРАТУРА+ОТН. ВЛАЖНОСТЬ
QPA2062D КОМНАТНЫЙ Датчик КАЧЕСТВА ВОЗДУХА CO2+ТЕМПЕРАТУРА+ОТН. ВЛАЖНОСТЬ, С ДИСПЛЕЕМ
Фронтальный модуль
AQR2535NNWQ ФРОНТАЛЬНЫЙ МОДУЛЬ ДЛЯ БАЗОВОГО МОДУЛЯ, ВЛАЖНОСТЬ И ТЕМПЕРАТУРА (АКТИВНЫЙ)
Жалюзи
Актуатор жалюзи
N501/01 МОДУЛЬ УПРАВЛЕНИЯ N 501, ДЛЯ ЖАЛЮЗИ, КОМБИНИРОВАННЫЙ АКТУАТОР ЖАЛЮЗИ/Модуль входов двоичных, ВЫХОДЫ 4Х230V AC 6A, 8 БЕЗПОТЕНЦИАЛЬНЫХ ВХОДОВ, НА DIN-РЕЙКУ, 4 ТЕ
N522/03 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N 521, 4Х230V AC 6A, С РАСПОЗНАВАНИЕМ КОНЕЧНЫХ ТОЧЕК ХОДА, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ
N523/02 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N 523/02, 4Х230V 6A, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ
N523/03 МОДУЛЬ УПРАВЛЕНИЯ РОЛЬСТАВНЯМИ N 523/03, 4Х230V 6A, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ
N523/04 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N 523/04, С ФУНКЦИЕЙ УЧЁТА СОЛНЕЧНОЙ АКТИВНОСТИ, 4Х230V 6A, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ
N523C04 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N523/СВ04
N523/11 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N 523/11, С ФУНКЦИЕЙ УЧЁТА СОЛНЕЧНОЙ АКТИВНОСТИ, 8Х230V 6A, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 8 ТЕ
N524/01 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N 524, 4Х6…24V 1A, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ
N521/01 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N 524, 4Х6…24V 1A, ДЛЯ УСТАНОВКИ НА DIN-РЕЙКУ, 4 ТЕ

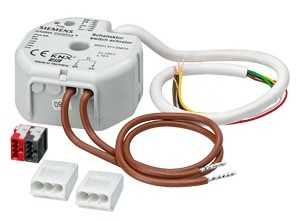

UP520/03 Выключатель НАГРУЗКИ N520/03
UP520/31 МОДУЛЬ УПРАВЛЕНИЯ ЖАЛЮЗИ N 520/31, КОМБИНИРОВАННЫЙ, 1Х230V AC 6A, 2 БЕЗПОТЕНЦИАЛЬНЫХ ВХОДА, ДЛЯ ПРОИЗВОЛЬНОГО МОНТАЖА
UP520/13 Модуль управления шторами, 1 x AC 230 В, 6 A

smarthaus.by

Siemens представляет «Умный дом» в «Доме будущего»

Департамент «Телекоммуникации» (Siemens Communications) установил решение Smart Home в T-House, части здания музейного типа под названием «Дом будущего» в Будапеште. Совместный проект компаний Siemens и Magyar Telekom, венгерского представительства German Telekom group, призван ближе ознакомить венгерских потребителей с решениями Smart Home и Home Entertainment. Решение Smart Home позволяет повысить качество жизни благодаря применению простой и удобной в использовании технологии. Департамент «Телекоммуникации» (Siemens Communications) гордится реализацией данного проекта в сотрудничестве со своим стратегическим партнером Magyar Telekom.

Теперь любой желающий может посетить «Дом будущего» (T-House) в Будапеште и протестировать решения Smart Home от Siemens, демонстрирующие последние тенденции в области домашней связи, развлечений и автоматизации. «Умный дом» (Smart Home) представляет собой несколько устройств, объединенных в единую сеть и обладающих рядом новых функций, дистанционным управлением и автоматической настройкой соединения.

Система Siemens Smart Home состоит из трех частей – Home Control (управление домом), Home Security/Surveillance (безопасность и наблюдение за домом) и Home Entertainment (домашние развлечения). Все компоненты данной сети, включая системы климатического контроля, освещения и управления дверями, бытовые приборы и электрооборудование, корректно взаимодействуют между собой.

С помощью Home Control пользователи могут управлять всеми домашними устройствами, находясь дома или в офисе. В пассивных системах элементы выполняют запрашиваемые действия только после непосредственной передачи команды с помощью выключателя или пульта дистанционного управления. В более совершенных системах элементы выполняют те или иные действия в зависимости от обстоятельств: например, они могут информировать хозяина об открытом окне, понижении температуры в помещении или о включении отопления в комнате.

Систему можно запрограммировать на автоматическое выполнение ежедневных задач, включение и выключение света по датчикам движения или освещенности, что позволит пользователям следить за расходованием электроэнергии. Кроме того, обогрев, вентиляцию или кондиционирование воздуха можно проводить в определенное время, а контролировать выполнение данных функций можно за пределами дома.

Система Home Control представлена широким спектром решений, от самых простых до устройств со сложной конфигураций. Благодаря данной системе заядлые путешественники, например, могут чувствовать себя спокойно — они становятся независимыми от забот по дому. Преимущества системы также оценят пожилые люди и инвалиды: они смогут включать и выключать свет и бытовые приборы из любого места в доме.

Единая платформа системы Home Security позволяет обеспечивать все сервисы безопасности дома с применением возможностей широкополосного соединения. Система обнаруживает появление в доме незнакомца, сигнализирует об утечке газа или воды и может быть использована при наблюдении за детьми, играющими в детской или в саду. Работу системы можно контролировать удаленно через мобильный телефон, экран телевизионной приставки или в режиме on-line через Интернет, зайдя на веб-портал оператора. О чрезвычайных ситуациях пользователь извещается посредством телефонного звонка, SMS-сообщения или по электронной почте.

Решение SURPASS Home Entertainment можно протестировать в «Доме будущего» (T-House): телевизор настраивается в качестве центра связи. Для этого необходимо лишь установить DSL-соединение. Решение предоставляет возможность пользоваться программами приема и отправки электронной почты, играть в сетевые игры, общаться по видеотелефону, смотреть Интернет-телевидение. Кроме того, с помощью SURPASS Home Entertainment можно слушать музыку, просматривать видеофильмы и пользоваться новыми интерактивными TV-услугами, например, участвовать в телевизионных опросах, проводимых через IP-телевидение или цифровые системы.

Система SURPASS Home Entertainment является ключевым элементом стратегии Siemens [email protected], призванной обеспечить пользователям свободу связи без привязки к какой-либо платформе. Дальнейшее развитие решений Home Entertainment, предоставляющих пользователям доступ к услугам Smart Home, основано на опыте и знаниях Siemens в области построения фиксированных и мобильных сетей связи, автоматизированных систем и приложений для здравоохранения.

Департамент «Телекоммуникации» (Siemens Communications) – один из крупнейших игроков телекоммуникационной отрасли в мире. Компания Siemens предлагает своим клиентам весь спектр инновационных решений для передачи голоса и данных: от устройств для конечных пользователей до комплексных сетевых инфраструктурных решений и услуг для беспроводных, фиксированных и корпоративных сетей связи. Крупнейший департамент концерна Siemens AG, в котором работают около 54 500 человек, представлен в более чем 160 странах мира. В 2005 финансовом году (закончился 30 сентября 2005 года) объем продаж департамента «Телекоммуникации» (Siemens Communications) составил более 13 млрд. евро.

Дополнительную информацию можно получить по адресам: http://www.siemens.com/communications и http://www.siemens.ru/communications

Для представителей СМИ.

Получить дополнительную информацию Вы можете в PRP Group у Анны Резинских и Юлии Скорбиной по электронной почте [email protected]

Релиз опубликован: 2006-04-03

Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.

club.cnews.ru

Отопление – Siemens Россия

Широкий диапазон применений

«Сименс» предлагает широкий спектр компонентов для наддувных горелок, работающих на газообразном и жидком топливе. Область применения компонентов довольно обширна, т.к. они предназначены для производства разнообразных горелок.

Компоненты, которые мы предлагаем на рынке, предназначены не только для использования в горелках отопительных систем для жилых и административных зданий, но также и для применения в промышленности. Предлагаемое оборудование рассчитано для 1-, 2- и многоступенчатых горелок.

Ряд стандартной продукции «Сименс»

Автоматы горения LME для сжигания газообразного топлива и автоматы LMO для жидкого топлива гарантируют надежную работу горелки. Эти автоматы горения доказали свою незаменимость на миллионах горелок и стали стандартом де-факто на данном рынке.

В компоновку любого автомата горения LME и LMO входит светодиодный индикатор, отображающий состояние автомата: зеленый свет – горелка работает, желтый свет – фаза старта, красный свет – блокировка работы. Проверка работы проводится по упрощенной схеме, которая подразумевает извлечение кода ошибки при подключении диагностического оборудования. Желаете ли Вы получать только корзины или полностью укомплектованные системы с автоматами и кабелями – выбор остается за Вами. Предлагаем разнообразные типы приводов заслонок, регулирующих подачу топлива/воздуха.

Самые большие мощности

Производимые нами компоненты предназначены для горелок диапазона мощностей от 2 до 30 МВт, которые востребованы большими промышленными производствами. В различных горелках – для водогрейных и паровых котлов, в т.ч. работающих на термомасле, или используемых в промышленном производстве – могут применяться наши компоненты.

Компактные системы, как для стандартных, так и для самых строгих требований

Для любого типа горелок всегда есть в наличии автоматы горения. Это могут быть как обычные шаговые автоматы с жесткой неизменяемой логикой работы, так и инновационные конфигурируемые менеджеры горения, контролирующие соотношение «топливо/кислород» с одновременным управлением 6 приводами.

Совершенное взаимодействие компонентов

Стандартные автоматы горения, такие как: LME7, LFL, LAL – могут работать с разнообразными приводами с синхронными двигателями. Комбинация компонентов – высокоточных приводов заслонок, устройств контроля остаточного O2и соотношения топливо/O2– гарантируют низкий уровень выбросов и высокую эффективность сжигания топлива.

house.siemens.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
