Унибокс овентроп – Регулятор теплого пола «Unibox» (унибокс от овентроп)

Регулятор теплого пола «Unibox» (унибокс от овентроп)

Панельное отопление с каждым годом находит все большее применение в жилых и общественных зданиях. Это можно объяснить множеством причин, например, высоким комфортом, широкими возможностями для дизайнерских идей в помещениях и др.

Для регулирования систем теплого пола применяются различные технические решения. Как правило, все они предусматривают ограничение температуры подачи теплоносителя в систему теплого пола максимум до 55 °С.. Для этого организуются смесительные узлы, в составе которых имеется циркуляционный насос, трехходовой вентиль, терморегулятор и т. д. Все это оправдано при достаточно больших площадях теплого пола со множеством контуров, с применением распределительных гребенок.

А что делать, когда нам надо обеспечить работу одного-двух небольших контуров? Самые простые устройства для этой цели – монтажные наборы «Unibox». Рекомендованная область применения для всех моделей «Unibox» – контур теплого пола площадью до 20 м2. При использовании трубы 16 х 2,0 рекомендуемая длина трубы в контуре не должна превышать 100 м.

Всего Oventrop предлагает 18 моделей «Unibox». Объединяет все эти устройства наличие монтажной коробки (в которой монтируется арматура), воздухоотводчика с возможностью промывки контура, декоративной крышки.

Регулирование осуществляется:

  • по температуре теплоносителя в обратном контуре («Unibox RTL», «Unibox E RTL»), максимальная температура подачи в этом случае должна быть не более 70 °С;
  • по температуре воздуха в помещении («Unibox T», «Unibox E T»), максимальная температура подачи в этом случае должна быть не более 55 °С;
  • одновременно по этим двум параметрам («Unibox plus», «Unibox E plus»). Более подробно вы можете ознакомиться с различными видами «Unibox» на сайте www.oventrop.ru и в материалах фирмы – каталогах, проспектах, технических данных.

Несмотря на то, что «Unibox» известны на рынке уже давно и пользуются заслуженной популярностью, не всегда потребители знают о многообразных возможностях их применения. В этой статье мы хотим обратить внимание на некоторые схемные решения с использованием «Unibox».

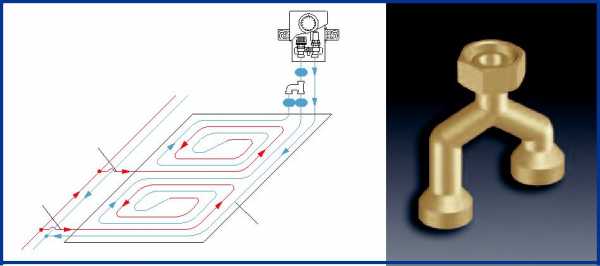

Если общая площадь теплого пола в помещении превышает 20 м2, есть возможность организовать два кон-тура, регулируемые одним прибором «Unibox». Главное требование в этом случае – длина труб в каждом контуре должна быть одинаковой. Оба трубопровода подключаются к « Unibox» с помощью тройника. При диаметре прямых трубопроводов 16 х 2,0 общая обратная линия на выходе из «Unibox» выполняется из трубы 20 х 2,5.

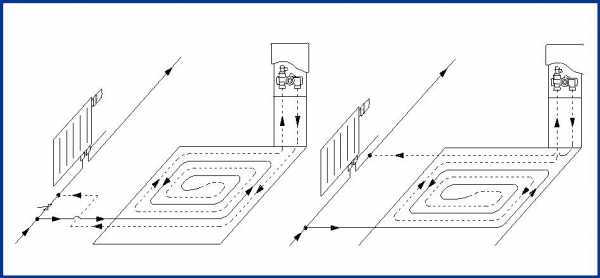

Всем известно традиционное применение «Унибокс» в двухтрубных системах отопления. Однако есть возможность использовать эти устройства и в однотрубной системе. Байпасный вентиль, например, «Combi LR», должен быть отрегулирован таким образом, чтобы через контур напольного отопления проходило достаточное количество теплоносителя. Присоединительный узел с байпасом Multiflex (CE) должен быть отрегулирован таким образом, чтобы при открытом вентиле радиатора через контур напольного отопления проходило достаточное количество теплоносителя, а при закрытом узле « Unibox» на вентильной вставке отопительного прибора не возникало шумов.

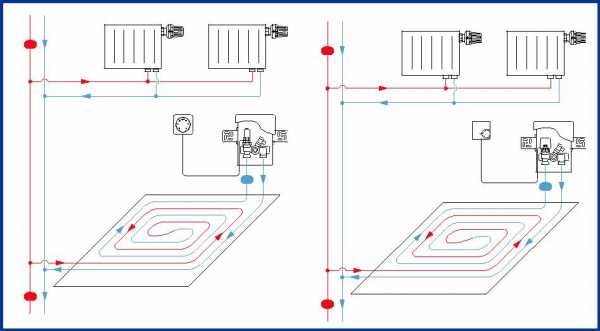

Если по каким-либо причинам нет возможности у становить монтажную коробку «Unibox» в помещении с контуром теплого пола (например, в ванной комнате стены покрыт ы плиткой и нельзя делать ниши для « Unibox»), то можно использовать «Unibox vario». В этой модели температура в помещении поддерживается по сигналу от термостата с дистанционной настройкой «Uni LH » или от комнатного термостата. Сама монтажная коробка в этом случае может располагаться за пределами помещения с теплым полом, например, в коридоре. Все модели «Unibox» располагаются в конце контура. Исключение составляет «Unibox E BV», который может устанавливаться и в начале контура. Основным техническим

достоинством монтажного набора «Unibox E BV» является повышение качества регулирования теплого пола за счет разделения потока теплоносителя на две части: через настраиваемый байпас (постоянная нагрузка) и для термостатического регулирования. Благодаря постоянному расходу воды через настраиваемый байпас уменьшаются температурные колебания поверхности пола, сокращается время реакции на изменение температуры в помещении. Кроме того, в случае использования пары «Unibox E BV» и « Unibox RL A» есть возможность смонтировать систему без распределительной гребенки. С помощью «Unibox RLA» производится гидравлическая увязка контуров между собой и отключение контуров.

Рамки данной статьи не позволяют рассказать подробно обо всех особенностях и разнообразном применении серии «Unibox», поэтому приглашаем специалистов проектных и монтажных организаций посетить наши семинары, которые регулярно проводятся в офисе представительства Oventrop.

oventrop-home.ru

Регулир. t отд. помещения "Unibox RTL" с вентилем и термостатом "Uni RTLH", белый

Габариты упаковки

Материал Количество в упаковке Длина Ширина Высота Вес
Картон 1 208 mm 161 mm 141 mm 1,03 kg
Европаллета 160 1200 mm 800 mm 970 mm 225,4 kg

www.oventrop.com

Oventrop "Unibox" регулирование температуры помещений

Сортировать по: --Цена, по возрастаниюЦена, по убываниюТовар, А-ЯТовар, Я-А

Возросшие требования к теплоизоляции способствуют понижению теплопотерь в зданиях. Отличным решением является панельное отопление, как экономичная система, отличающаяся высоким комфортом. Во многих строящихся или реконструируемых жилых зданиях, по меньшей мере в отдельных помещениях, предусматривают панельное отопление. Например, в ванных комнатах, кухнях, жилых комнатах, кабинетах и зимних садах. Монтажные наборы Oventrop «Unibox» позволяют регулировать панельное отопление по температуре помещения с помощью термостатического вентиля, ограничивать температуру обратного потока или организовать комбинированное регулирование. Различные модели «Unibox» применяются для систем напольного отопления в помещениях с греющей поверхностью пола до 20 м2. Они рассчитаны на присоединение одного отопительного контура. Длина отопительного контура до 100 м для труб 16х2 мм. При укладке обратите внимание, чтобы подающая и обратная линия лежали на стяжке попеременно. Таким образом обеспечивается равномерный прогрев пола.

Модели Unibox

«Unibox T»/ «Unibox E T»/ «Unibox E TС»/ «Unibox TSH» для регулирования панел. отопления по температуре помещения;

«Unibox RTL»/ «Unibox E RTL» для ограничения температуры обратного потока в контурах панел. отопления;

«Unibox plus»/ «Unibox E plus» для регулирования панел. отопления по температуре помещения и ограничения температуры обратного потока;

«Unibox vario»/ «Unibox E vario» для ограничения температуры обратного потока в контурах панел. отопления. Дооборудуется электрическим комнатным термостатом с приводом или термостатом с дистанционной настройкой.

www.intex-stroy.ru

Unibox E BV для рег-я т-ры помещения c терм. вентилем, с байпассом, 57мм, белый

Unibox E BV для рег-я т-ры помещения
c терм. вентилем, с байпассом, 57мм, белый

OVENTROP-Unibox E BV для рег-я т-ры помещения c терм. вентилем, с байпассом, 57мм, белый

kvs: 0.81

Item no.: 1022662
EAN: 4026755318050
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.

Габариты товара

Длина Ширина Высота Вес
210 mm 155 mm 150 mm 0,99 kg

Габариты упаковки

Материал Количество в упаковке Длина Ширина Высота Вес
Картон 1 215 mm 160 mm 170 mm 1,19 kg
Решетка 120 1200 mm 800 mm 1110 mm
143,5 kg

Изображения продукта

  Размер файла

56,92 KB

  Размер изображения

1024 px x 739 px   Чертеж
  •  Эскиз товара
  •  Изоляция
Download

  Размер файла

64,16 KB

  Размер изображения

1024 px x 772 px   Чертеж
  •  Эскиз товара
  •  Изоляция
Download

  Размер файла

49,03 KB

  Размер изображения

1024 px x 1024 px   Чертеж
  •  Эскиз товара
  •  Изоляция
Download

  Размер файла

48,65 KB

  Размер изображения

1024 px x 774 px   Чертеж
  •  Эскиз товара
  •  Изоляция
Download

  Размер файла

58,21 KB

  Размер изображения

1024 px x 1024 px   Чертеж
  •  Эскиз товара
  •  Изоляция
Download

  Размер файла

52,2 KB

  Размер изображения

1024 px x 1005 px   Чертеж
  •  Эскиз товара
  •  Изоляция
Download

  Размер файла

52,23 KB

  Размер изображения

453 px x 1024 px   Чертеж
  •  Эскиз товара
  •  Изоляция
Download

Технические данные

  Имя Размер файла
Unibox EBV 240,94 KB

www.oventrop.com

Монтажный набор Oventrop Unibox E RTL для теплого пола со склада в СПб за 7 298 руб.

Обзор

Монтажный набор "Unibox E RTL" применяется в системах напольного отопления небольшой площади (до 20м). Служит для регулирования температуры обратного потока в системе теплого пола, без использования насосно-смесительного узла и распределительного коллектора.

Контур отопления можно разбить на два, используя h-образный присоединительный элемент.

Монтажный набор состоит из:

  • монтажной коробки,
  • встроенного ограничителя температуры обратного потока,
  • воздухоотводчика с возможностью промывки,
  • глухой крышки.
  • Диапазон настройки: 20-40°С (темп.обратного потока)
  • Максимальная температура подачи теплоносителя: 70°С
  • Площадь помещения: не более 20м
  • Длина трубы в одном контуре: не более 100м
  • Резьба вентиля: 3/4" НР
  • Строительная глубина: 57мм

Характеристики

Страна Германия
Производитель Oventrop

Описание продукта

Монтажный набор "Unibox E RTL" применяется в системах напольного отопления небольшой площади (до 20м). Служит для регулирования температуры обратного потока в системе теплого пола, без использования насосно-смесительного узла и распределительного коллектора.

Контур отопления можно разбить на два, используя h-образный присоединительный элемент.

Монтажный набор состоит из:

  • монтажной коробки,
  • встроенного ограничителя температуры обратного потока,
  • воздухоотводчика с возможностью промывки,
  • глухой крышки.
  • Диапазон настройки: 20-40°С (темп.обратного потока)
  • Максимальная температура подачи теплоносителя: 70°С
  • Площадь помещения: не более 20м
  • Длина трубы в одном контуре: не более 100м
  • Резьба вентиля: 3/4" НР
  • Строительная глубина: 57мм
