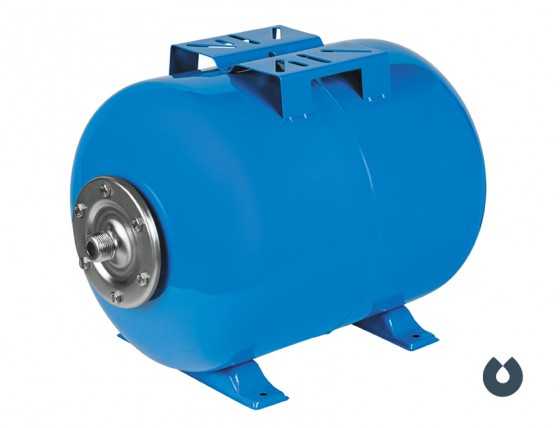

Гидроаккумулятор UNIPUMP Unipress 24 H горизонтальный ― СанТех-Сити

→ Гидроаккумулятор UNIPUMP Unipress 24 H горизонтальный

Гидроаккумуляторы UNIPRESS — предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Производитель
Unipump
Страна производителя Россия
Способ установки Горизонтальный
Температура перекачиваемой жидкости, С от +0 до +90
Давление, bar 6
Объем, л 24
Материал корпуса Сталь
Материал фланца Оцинкованная сталь
Высота, мм 290
Диаметр, мм 265
Резьба подсоединения 1" нр
Гарантия производителя, г. 2

santeh-city66.ru

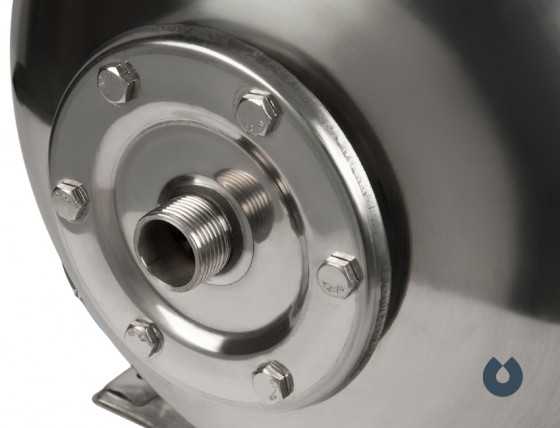

Гидроаккумулятор UNIPUMP Unipress 24 H горизонтальный нержавеющая сталь ― СанТех-Сити

→ Гидроаккумулятор UNIPUMP Unipress 24 H горизонтальный нержавеющая сталь

Гидроаккумуляторы из нержавеющей стали UNIPRESS — предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Производитель Unipump
Страна производителя Россия
Способ установки Горизонтальный
Температура перекачиваемой жидкости, С от +0 до +90
Давление, bar 6
Объем, л 24
Материал корпуса Нержавеющая сталь
Материал фланца Нержавеющая сталь
Высота, мм 290
Диаметр, мм 268
Резьба подсоединения 1" нр
Гарантия производителя, г. 2

Гидроаккумулятор UNIPUMP Unipress 24 H горизонтальный нержавеющая сталь отзывы

Оставьте отзыв об этом товаре первым!

santeh-city66.ru

Водонасосные станции: инструкция, схема, установка, неисправности

Водонасосные станции нужны в любом доме. При наличии автономного водопровода требуется взять воду из подземного источника и подавать ее под нужным давлением в водопроводную систему.

При наличии централизованного водоснабжения установка также нужна, поскольку не всегда есть необходимый напор.

Основные элементы насосной станции

К ним относятся:

  • насос;
  • гидроаккумулятор;
  • реле давления;
  • обратный клапан.

Принцип действия насосной станции

Прежде всего воду надо поднять из-под земли до места использования. Для этого открывается кран. Включение насоса каждый раз нецелесообразно, поскольку для создания давления потребуется время, а частые пуски быстро выведут его из строя.

Когда приобретается водонасосная станция, инструкция, прилагаемая к ней, содержит описание оборудования. Для обеспечения необходимых комфортных условий в пользовании водой прежде всего применяется мембранный бак - гидроаккумулятор. Он представляет собой накопитель с датчиком уровня жидкости. Когда гидроаккумулятор заполнен, насос отключается и включится только тогда, когда количество жидкости в баке уменьшится до минимума. В результате включение насоса будет происходить гораздо реже, хотя частота пусков напрямую связана с потреблением. Но здесь можно увеличить объем мембранного бака или установить в сети дополнительный, что позволит накапливать больше воды.

Появление насосных станций значительно облегчило условия пользования водой. Отпала потребность в сборе отдельных элементов и настройке системы водозабора.

Главные характеристики водонасосной станции

  1. Мощность насоса. Зависит от количества точек потребления, высоты подъема жидкости, расстояния до источника.
  2. Производительность. Она не должна превышать скорость пополнения источника.
  3. Объем гидроаккумулятора. В нем хранится резерв питьевой воды. Ее количество должно обеспечивать нужды дома при перебоях в поставках (от 25 л). Корпус делается из стали, чугуна и пластика.
  4. Высота уровня воды в источнике. От этого зависит тип подбираемого насоса.
  5. Наличие электронной защиты от перегрева обмотки двигателя и сухого хода. За счет этого увеличивается долговечность насоса.
  6. Способ управления. Автоматические станции поддерживают постоянную подачу воды и давление в водопроводе. Водонасосная станция для дачи не нуждается в дорогостоящей автоматике, которую можно не устанавливать, а обойтись ручным управлением. Для этого требуется насос, накопительный бак и трубопровод с запорной арматурой.
  7. Наличие фильтра и обратного клапана. Защищают оборудование от загрязнений и увеличивают срок его эксплуатации.

Применение в централизованной водопроводной сети

Водонасосные станции легко подключать к бытовому водопроводу. Для этого к ним прилагаются подробные описания, где есть схемы монтажа и руководства по эксплуатации.

Для городской квартиры достаточно иметь мембранный бак емкостью 20 л. Этого запаса достаточно для пользователя. На верхних этажах всегда ниже давление воды, и целесообразно увеличить емкость бака до 60-100 л. В противном случае у жильцов квартиры нет возможности даже включить стиральную машину или колонку.

При отсутствии воды в трубах насос не запустится, поскольку он защищен от сухого хода. Как только она появится, станция сразу же возобновит работу.

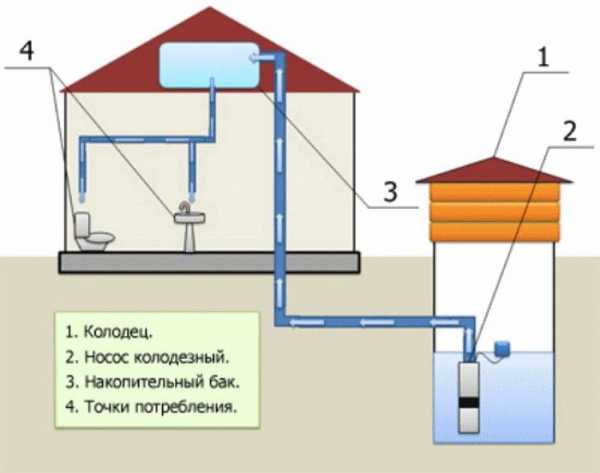

Водозабор из источника

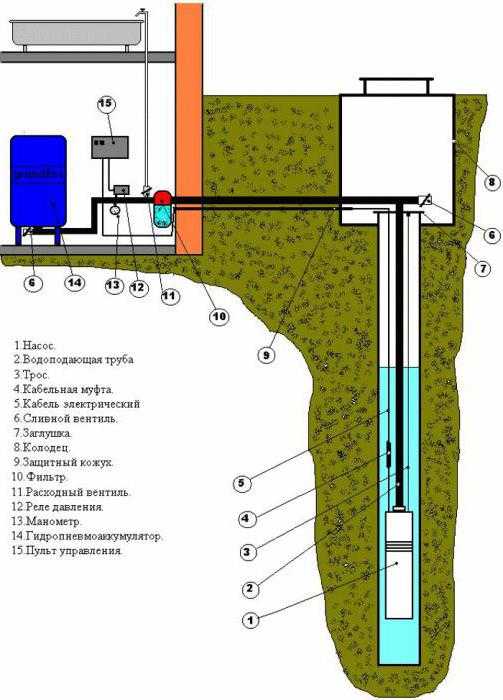

При глубоких скважинах водонасосная станция для дома устанавливается в помещении, за исключением погружного насоса, который помещается в скважину.

У поверхностного насоса имеется возможность производить водозабор только на высоту 7-10 м.

Водонасосные станции большей частью служат для подъема воды из скважин и колодцев. При их работе в помещениях важна бесшумность. Оставлять насосную станцию без присмотра в наше время нельзя. Кроме того, при работе круглый год требуется утепление. Удобней всего устанавливать насосные станции в подвалах домов. Для этого еще при строительстве бурят мини-скважины и оборудуют рядом кессон, где располагается агрегат.

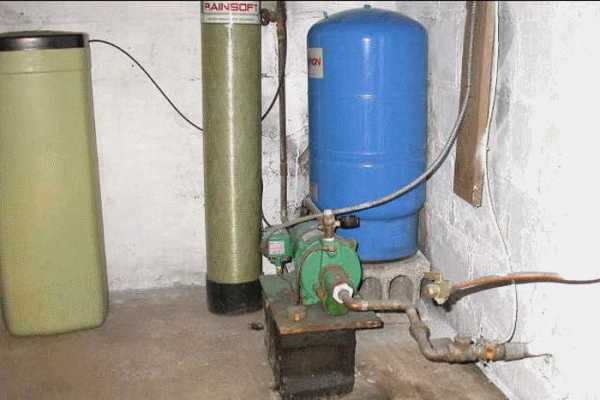

Устройство насосной станции

Характерной особенностью насосной станции является ее изначальная готовность к работе. Если для насоса требуется дополнительная арматура, здесь все уже готово в собранном виде. Водонасосная станция, схема которой изображена ниже, содержит насосный агрегат, гидроаккумулятор, фильтры грубой и тонкой очистки и кран. В ее состав также входит автоматика контроля давления жидкости и защиты от перегрева.

Основная часть оборудования - это поверхностный центробежный насос. Он снабжается асинхронным электродвигателем.

Металлический гидроаккумулятор содержит мембрану, на которую давит закачанный воздух. При заполнении вода давит на мембрану и сжимает воздух. Количество жидкости внутри регулируется датчиками верхнего и нижнего уровней.

Насос крепится к баку сверху. К нему прилагаются эжектор, фильтр и обратный клапан.

Кабель следует заменить в зависимости от требуемой длины. Трубопроводы и шланги подбираются в зависимости от расчетных параметров.

Принцип работы автоматической станции

Вода из гидроаккумулятора расходуется, пока на реле давления не сработают контакты нижнего уровня, которые включают насос. Жидкость закачивается в систему, заполняет бак и растягивает расположенную внутри него мембрану. Внутреннее давление начинает нарастать, пока не достигнет верхнего предела, установленного на реле давления. При этом контакты размыкаются и электродвигатель насоса отключается.

Мощность бытовой насосной станции составляет 650-1600 Вт. За час она перекачивает от 3500 до 5000 л воды под давлением 2,5-5 атм.

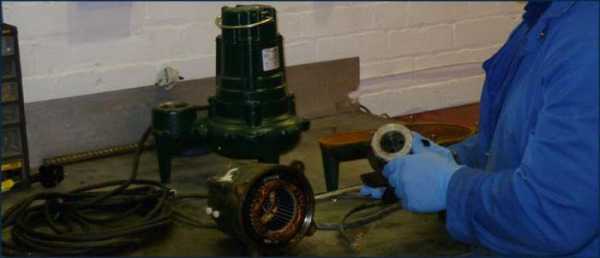

Водонасосная станция: неисправности

1. Двигатель вращается, но вода насосом не перекачивается. Чаще всего это происходит из-за нарушения герметичности всасывающего трубопровода. Следует проверить герметичность всех стыков. Если не работает обратный клапан, его надо отремонтировать или заменить. Причиной неисправности может быть засор или выход из строя пружины. Чтобы насос мог перекачивать, водопровод заполняют водой. Конец всасывающего шланга всегда должен быть погружен в жидкость. При этом высота подъема должна всегда быть меньше допустимого значения, указанного в техническом паспорте.

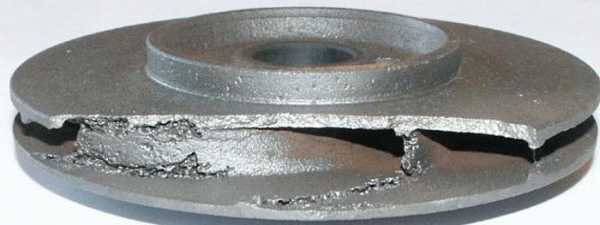

2. Выработка между рабочим колесом и корпусом может быть причиной снижения производительности насоса вплоть до того, что он начинает работать вхолостую. Также может разрушиться крыльчатка в результате износа. Детали или насос нуждаются в замене. При этом не нужно менять всю станцию.

3. Мощность электродвигателя в большой степени зависит от величины напряжения в сети. Если его недостаточно, необходимые обороты для перекачки воды можно не набрать. Здесь нужен стабилизатор.

4. Поступление воды рывками из-за подсоса воздуха во всасывающем трубопроводе.

5. Частые запуски и отключения насоса из-за неправильной работы датчиков уровня. Причиной бывает разрыв мембраны. Ее исправность проверяется нажатием на ниппель. Если из воздушного отсека выходит вода, мембрану надо заменить. Также может быть слишком низким давление воздуха. Его замеряют манометром (1,5-1,8 атм при отсутствии воды) и при необходимости подкачивают воздушным насосом. Если на корпусе гидроаккумулятора появились трещины, их заделывают "холодной сваркой". Если бак исправный, нужно проверить работу реле давления и при необходимости его заменить.

6. Насос крутится без остановки. Здесь требуется регулировка реле давления на верхнем и нижнем уровнях. После продолжительной эксплуатации прежней величины давления уже можно не добиться. Поэтому его уменьшают путем ослабления пружины или установки маркера. Иногда достаточно почистить входное отверстие реле от солей жесткости. Также следует проверять надежность контактов в электрической цепи.

7. Насос не вращается. Когда он не используется длительное время, нужно провернуть крыльчатку или вал вручную, а после включить в сеть. Может выйти из строя конденсатор, которым снабжаются трехфазные двигатели, работающие от однофазной сети. Здесь нужна его замена.

Если правильно выбирать, устанавливать и эксплуатировать водонасосные станции, ремонт не понадобится долгое время.

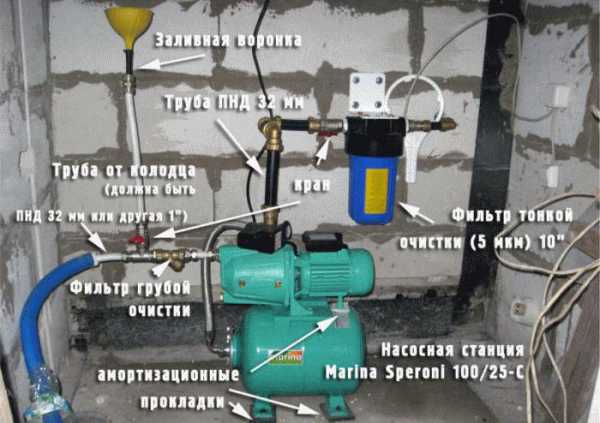

Монтаж

Что еще следует учесть, когда планируется водонасосная станция? Установка ее производится недалеко от источника. При круглогодичном использовании для нее должно быть теплое помещение.

Трубы от колодца или скважины прокладываются в траншее ниже глубины промерзания грунта. При этом источник надежно утепляется. На обратный клапан устанавливается специальная сетка для защиты от загрязнений.

Насосная станция устанавливается на надежное основание, крепится болтами и заземляется.

Система заполняется водой, после чего включается насос. После того как давление поднимется до заданной величины, он должен отключиться и включается вновь по мере расхода воды.

Заключение

Водонасосные станции служат для создания и поддержания давления воды в водопроводе в заданных пределах. Характеристики устройства должны быть правильно подобраны, исходя из потребностей и параметров источника. Грамотно установленное оборудование будет стабильно и долго снабжать дом питьевой водой, создавая достаточный запас при сбоях в ее поставке или отключении электричества.

fb.ru

Насосная станция UNIPUMP АКВАРОБОТ М 24-25 Н

Полное описание

Автоматическая насосная станция UNIPUMP АКВАРОБОТ М 24-25 Н — на основе погружных вибрационных насосов типа МАЛЫШ, Ручеек, КАРАПУЗ, с гидроаккумулятором, емкостью 5 или 24 л, предназначена для подачи чистой холодной воды из открытых источников, накопительных резервуаров, колодцев и скважин (диаметром более 100 мм).

Для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств.

Температура перекачиваемой воды до +35°С, общее количество механических примесей в воде — не более 100 г/м3, размер примесей — не более 1 мм.

Насосные станции автоматического водоснабжения серии АКВАРОБОТ М надежны в эксплуатации, просто и удобно монтируются, насос может длительное время находиться в водоеме погруженным в воду. При желании, насос легко демонтировать из источника воды и опять погрузить в воду.

При соблюдении условий эксплуатации вибрационные насосы способны работать в течение многих лет, не требует смазки и заливки водой, может быть включен сразу после погружения в воду.



Устройство и принцип работы станции:

Насосная станция АКВАРОБОТ М состоит из следующих основных узлов:

  • Погружного вибрационного электронасоса,
  • Гидроаккумулятора,
  • Устройства PM/5-3W (объединяющего реле давления, манометр, штуцер),
  • Обратного клапана.

Погружной вибрационный электронасос состоит из 3-х основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходной патрубок с помощью хомута крепится шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательное движение и выталкивает под напором воду из выходного патрубка.

Шланг соединяет выходной патрубок насоса с блоком управления станцией, включающим гидроаккумулятор и устройство PM/5-3W.

Устройство PM/5-3W cмонтированно непосредственно на гироаккумуляторе соответствующего объема. Это устройство автоматически включает насос, когда давление в водопроводной сети ниже порогового уровня (заводская установка — 1,5 атм) и выключает насос, когда давление в водопроводной сети превышает верхний порог (заводская установка — 3 атм).

Давление включения насоса регулируется в пределах от 1 атм до 2,5 атм. Давление выключения насоса регулируется в пределах от 1,8 атм до 4,5 атм. Гидроаккумулятор поддерживает давление в водопроводной сети в заданных пределах.

Открываем кран — вода поступает потребителю из гидроаккумулятора. По мере расходования воды из гидроаккумулятора давление в водопроводной сети падает. Когда давление упадет ниже порога включения, устройство управления включает насос. Насос подает воду потребителю. Кран закрываем, насос продолжает некоторое время работать, пополняя запас воды в гидроаккумуляторе. По мере наполнения гидроаккумулятора давление в водопроводной сети возрастает. Когда давление достигнет порога выключения, устройство управления выключает насос.

При отсутствии воды в водоеме, тепловое реле отключает насос. Таким образом осуществляется защита от «сухого хода».


Технические характеристики станции:

Насосные станции серии АКВАРОБОТ М выпускаются с гидроаккумуляторами объемом 5 л или 24 л и электрокабелем длиной 10, 15, 25 или 40 м. В маркировке станции первая цифра означает емкость гидроаккумулятора в литрах, вторая — длину кабеля в метрах («АКВАРОБОТ М 5 15» — модель с гидроаккумулятором 5 литров и кабелем 15 метров).

  • Напряжение электрической сети, В — 220 ± 10%
  • Частота электрической сети, Гц — 50 ± 1
  • Давление включения 1,5 атм.
  • Давление выключения 3,0 атм.
  • Емкость гидроаккумулятора 5 л или 24 л
  • Давление воздуха в гидроаккумуляторе — 1,5 атм.
  • Диапазон рабочих температур воды, 0°С+1...+35
  • Присоединительные размеры, 25 мм
  • Диаметр выходного патрубка насоса 20 мм
  • Потребляемая мощность — 0,225 кВт
  • Максимальная глубина погружения насоса под зеркало воды — 3 метра


Монтаж и ввод в эксплуатацию:

Для ввода в эксплуатацию насосных станций АКВАРОБОТ М необходимо:

  1. Подсоединить станцию к водопроводной сети потребителя. Для этого присоединить выход устройства PM/5-3W (внутренняя резьба 1") к основной трубе системы водоснабжения потребителя, объединяющей все точки водоразбора.
  2. Соединить выходной патрубок насоса с обратным клапаном, установленным на устройстве PM/5-3W. Для этого предпочтительно использовать гибкие пластиковые шланги диаметром 20 мм. Для облегчения надевания конец шланга можно размягчить в горячей воде. Концы шланга затяните хомутами. Для обеспечения плотной затяжки рекомендуем подложить полоску, вырезанную из шланга. Присоединять насос к жестким трубам следует только через гибкий шланг длиной не менее 2 метров.
  3. Опустить насос в источник воды. Руководствуйтесь Схемой установки насоса в водоем. Глубина погружения насоса не должна превышать 3 метров. Расстояние от гидроаккумулятора до зеркала воды в водоеме по вертикали не должно превышать 30 метров. Расстояние от дна водоема должно быть не меньше 30 см. Для крепления насоса в водоеме привяжите подвеску (3) (входит в комплект станции) к проушине насоса. Другой конец подвески закрепите на перекладине (7), как показано на схеме установки насоса в водоем. При погружении насоса в скважину, наденьте на насос защитное кольцо (9). Скрепите кабель (5), шланг (6) и подвеску связками (2) через промежутки 1 – 2 метра;
  4. Подключите станцию к источнику электропитания с напряжением 220 В.
  5. Станция готова к работе.

Насос не должен работать более 2-х часов непрерывно.
После 2 часов непрерывной работы сделайте перерыв на 15 – 20 минут.


Не допускается замерзание воды в станции.
В зимний период, если существует опасность замерзания воды, необходимо полностью слить воду из станции и всей системы водоснабжения.

www.dg-dom.ru

ГидроТермСоюз - «Автоматическая насосная станция AUTO JET 60 S

Неоспоримые надежность и качество марки UNIPUMP

СДЕЛАНО В РОССИИ. ГАРАНТИЯ 2 ГОДА.

Очень надежные, малошумные и без проблемные станции автоматического водоснабжения серии AUTO JET 60S, на базе самовсасывающих поверхностных насосов JET S (с внутренним эжектором и латунным рабочим колесом), с гидроаккумулятором UNIPRESS 24литра предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, неглубоких колодцев и скважин, а так же для создания автоматических систем водоснабжения. Отличаются меньшими напором и подачей и более низкой ценой.

Область применения: для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств.

Ограничения: температура перекачиваемой воды до +350С, общее количество механических примесей в воде - не более 100г/м3, размер примесей – не более 1 мм, глубина забора воды не более 8м.

Насосная станция серии AUTO JET 60S состоит из самовсасывающего поверхностного насоса серии JET 60S; гидроаккумулятора 24л, изготовленного из углеродистой стали; реле давления РМ/5 и манометра.

Реле давления РМ/5 управляет включением – выключением насоса. Давление включения регулируется в пределах от 1 до 2,5 бар, давление выключения – от 1,8 до 4,5 бар. Заводские настройки 1,5 бар и 3,0 бар соответственно.

Наличие гидроаккумулятора позволяет: компенсировать гидроудары, создать запас воды на случай отключения электроэнергии и уменьшить число включений – выключений насоса (а это значит, продлевается срок службы насоса). При открытии крана сначала расходуется вода, запасённая в гидроаккумуляторе. При небольшом ее расходе насос даже не включится. Когда количество воды в гидроаккумуляторе уменьшится значительно, а давление в нём (значит, и во всей системе водоснабжения) упадёт ниже давления включения насоса, реле давления включит насос. Насос будет подавать воду потребителю или потребителям. После закрытия потребителей (кранов), насос будет продолжать работать, пополняя запас воды в гидроаккумуляторе. Когда давление в гидроаккумуляторе и во всей системе водоснабжения достигнет порога давления выключения, реле давления отключит насос.

Параметры / Модель

AUTO JET 60 S

  Материал корпуса насоса

Чугун

  Параметры электрической сети

~220 В, 50 Гц

  Мощность электродвигателя, Вт

450

  Производительность макс. л/мин

40

  Напор макс., м

35

  Диаметр входного и напорного отверстий

1 дюйм

  Максимальная высота всасывания, м

8

  Давления включения, МПа

0,15

  Давление выключения, МПа

0,30

  Вес станции с гидроаккумулятором 24л, кг

.

  Размеры станции с гидроаккумулятором 24л, мм

.

Модель

Р, (кВт)

ПРОИЗВОДИТЕЛЬНОСТЬ

Q, м3/час

0

0.6

1.2

1.8

2.4

3.0

3.6

4.2

Q, л/мин

0

10

20

30

40

50

60

70

JET 60 S

0.45

Напор,    Н (м)

36

29

20

11



Для клиентов обратившихся в фирму через сайт предусмотрены скидки от цена 1

Для получения скидки необходимо распечатать информацию из интересующего Вас каталога в "Листе скидок" и предоставить распечатку в офис ООО"ГидроТермСоюз".

Оптовые цены для торгующих и монтажных организаций предоставляются по запросу

Заинтересованы в развитии сети сбыта по Санкт-Петербургу и Северо-Западному региону

www.gts-pump.ru

ГидроТермСоюз - «Автоматическая насосная станция AUTO JET 80 S

 Неоспоримые надежность и качество марки UNIPUMP

СДЕЛАНО В РОССИИ. ГАРАНТИЯ 2 ГОДА.

Очень надежные, малошумные и без проблемные станции автоматического водоснабжения серии AUTO JET S, на базе самовсасывающих поверхностных насосов JET S (с внутренним эжектором и латунным рабочим колесом), с гидроаккумулятором UNIPRESS 24литра предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, неглубоких колодцев и скважин, а так же для создания автоматических систем водоснабжения.

Область применения: для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств.

Ограничения: температура перекачиваемой воды до +350С, общее количество механических примесей в воде - не более 100г/м3, размер примесей – не более 1 мм, глубина забора воды не более 8м.

Насосная станция серии AUTO JET 80S состоит из самовсасывающего поверхностного насоса серии JET S; гидроаккумулятора 24л, изготовленного из углеродистой стали; реле давления РМ/5 и манометра.

Реле давления РМ/5 управляет включением – выключением насоса. Давление включения регулируется в пределах от 1 до 2,5 бар, давление выключения – от 1,8 до 4,5 бар. Заводские настройки 1,5 бар и 3,0 бар соответственно.

Наличие гидроаккумулятора позволяет: компенсировать гидроудары, создать запас воды на случай отключения электроэнергии и уменьшить число включений – выключений насоса (а это значит, продлевается срок службы насоса). При открытии крана сначала расходуется вода, запасённая в гидроаккумуляторе. При небольшом ее расходе насос даже не включится. Когда количество воды в гидроаккумуляторе уменьшится значительно, а давление в нём (значит, и во всей системе водоснабжения) упадёт ниже давления включения насоса, реле давления включит насос. Насос будет подавать воду потребителю или потребителям. После закрытия потребителей (кранов), насос будет продолжать работать, пополняя запас воды в гидроаккумуляторе. Когда давление в гидроаккумуляторе и во всей системе водоснабжения достигнет порога давления выключения, реле давления отключит насос.

Параметры / Модель

AUTO JET 80 S

  Материал корпуса насоса

Чугун

  Параметры электрической сети

~220 В, 50 Гц

  Мощность электродвигателя, Вт

600

  Производительность макс. л/мин

50

  Напор макс., м

38

  Диаметр входного и напорного отверстий

1 дюйм

  Максимальная высота всасывания, м

8

  Давления включения, МПа

0,15

  Давление выключения, МПа

0,30

  Вес станции с гидроаккумулятором 24л, кг

12,5

  Размеры станции с гидроаккумулятором 24л, мм

525-285-520

Модель

Р, (кВт)

ПРОИЗВОДИТЕЛЬНОСТЬ

Q, м3/час

0

0.6

1.2

1.8

2.4

3.0

3.6

4.2

Q, л/мин

0

10

20

30

40

50

60

70

JET 80 S

0.6

Напор, Н(м)

38

32

25

18

10

2



Для клиентов обратившихся в фирму через сайт предусмотрены скидки от цена 1

Для получения скидки необходимо распечатать информацию из интересующего Вас каталога в "Листе скидок" и предоставить распечатку в офис ООО"ГидроТермСоюз".

Оптовые цены для торгующих и монтажных организаций предоставляются по запросу

Заинтересованы в развитии сети сбыта по Санкт-Петербургу и Северо-Западному региону

ВНИМАНИЕ!!! В связи с нестабильностью валют актуальные цены на продукцию необходимо уточнять у наших менеджеров по телефону (812) 388-00-93.

www.gts-pump.ru
