Уровнемеры серии Rosemount 5300

наименование

радарный уровнемер Rosemount 5300



модель 5301 – измерение уровня



модель 5302 – измерение уровня и уровня раздела фаз

мощность излучения

 0,3 мВт, макс 45 мВт

диапазон измерений

0,4…50 м

инструментальная точность

 ±3 мм в нормальных условиях

температурная зависимость

 ±0,2 мм/ºК

период измерений

 1 с

измеряемые параметры

5301 и 5302: уровень, пустота, скорость изменения уровня, объем, величина



сигнала, внутр. температура.



для 5302: уровень раздела фаз, расстояние до раздела фаз, скорость изменения



уровня раздела фаз, верхний объем, нижний объем, толщина верхнего слоя.

питание

от модуля связи Rosemount 2410 TankHub

потребляемый ток

 21 мА

потребляемая мощность

макс. 50 мВт

чувствительный элемент

коаксиал: 0.4…6 м



гибкий: 1…50 м



гибкий двойной: 1…50 м

материал корпуса

алюминий с полиуретановым покрытием

кабельные вводы

1 кабельный ввод 14 NPT,



по заказу ввод М20х1.5

кабель для шины Tankbus

экранированная витая пара 0.5…1.5 мм2 (AWG22-16)

температура окр. среды

 -40…+60 °C

температура хранения

 -50…+90 °C

температура в резервуаре

 -40…+150 °C

давление внутри резервуара

до 40 бар

влажность

 0…100 % относительной влажности

погодозащита

 IP 66/67 и Nema 4X

www.kombit.ru

Уровнемеры - Стр 6





Рис.2. Конструкция уровнемера.







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ









Таблица 1











Наименование

Значение













Волноводный уровнемер для измерения уровня и уровня границы раздела двух сред Rosemount



серии 5300. Модель 5301, для измерения уровня и уровня границы раздела двух сред (измерение

Прибор

уровня границы раздела доступно при полностью погруженном зонде). Модель 5302, для



одновременного измерения уровня и уровня границы раздела двух сред. Модель 5303, для



измерения уровня сыпучих сред









Принцип действия

Рефлектометрия с временным разрешением (TDR)







Базовые условия

Однопроводный стандартный зонд, вода при температуре 25°C







Излучаемая мощность

Номинальная 300 мкВт, максимальная 45 мВт













Время запуска

< 40 с

















Диапазон измерений

От 0,1 до 50 м













Выходной сигнал

4/20 мА / HART® или FOUNDATION™ Fieldbus









Для уровня, уровня границы раздела двух сред и расстояния до поверхности среды:

Единицы измерений

мм, см или м, футы, дюймы.



Скорость изменения уровня: м/с, м/ч, футы/сек., дюймы/мин.





3

3

3

3



Объем: л, м , футы , дюймы , галлоны, баррели, ярды . Температура: °C и °F

Погрешность измерений

±3 мм или 0,03 % диапазона измерений, в зависимости от того, какое значение больше











Воспроизводимость

±1 мм











Влияние температуры

±0,2 мм/°C или ±30 промилле/°C измеренной величины,

окружающей среды

в зависимости от того, какой параметр является большим









Обновление показаний

< 1 раз в секунду











Встроенный цифровой дисплей может переключаться между следующими переменными: уровень,



расстояние до поверхности среды, объем, внутренняя температура, расстояние до поверхности

Встроенный дисплей

границы раздела сред, уровень границы раздела сред, максимальные амплитуды сигнала, толщина



границы раздела сред, процент диапазона измерений, выходной ток уровнемера.



Примечание! Дисплей не обеспечивает конфигурирования уровнемера







Все модели: уровень, расстояние до поверхности, объем, скорость изменения уровня, сила



сигнала, внутренняя температура, выходной ток аналогового сигнала и % диапазона измерений



Модель 5301 (в дополнение к вышеперечисленному для применений с полностью погруженным

Выходные переменные

зондом): уровень границы раздела сред и расстояние до поверхности границы раздела сред.



Модель 5302 (в дополнение к вышеперечисленному): уровень границы раздела, скорость



изменения уровня границы раздела сред, расстояние до поверхности границы раздела сред, объем



верхней жидкости, объем нижней жидкости и толщина слоя верхней жидкости







HART®: ПО Rosemount RadarMaster, портативный коммуникатор модели 375, ПО AMS Suite или

Инструменты

любые другие совместимые хост/системы с поддержкой DD (Описания устройства).

конфигурирования

FOUNDATION™ fieldbus: ПО Rosemount RadarMaster, портативный коммуникатор модели 375,



DeltaV® или любые другие совместимые хост/системы с поддержкой DD (Описания устройства)











studfiles.net

Датчики уровня метран. Rosemount 3100, 5400, 5600, 3300, 5300, 2100, mobley и другие

 О чем эта статья

Сравнение различных датчиков уровня фирмы "метран". Вы познакомитесь с полным ассортиментом продукции этой фирмы. Сравнительная таблица и ссылки на покупку приборов.
Вы также можете посмотреть другие статьи. Например, «Обзор ультразвуковых дефектоскопов» или «Датчики вибрации».

Тщательный выбор датчика уровня способен значительно повысить эффективность его использования. Факторы, которые следует учитывать, а также описания и сравнение самых распространенных уровнемеров, выпускаемых компанией «Метран», приведены ниже. Основные характеристики датчиков сведены в таблицу. Также, мы рекомендуем познакомиться со статьей устройство датчиков уровня.

Таблица сравнения датчиков уровня фирмы «Метран»





Диапазон измерения, м

Измеряемая среда

Температура среды

Погрешность

Диапазон давления

Взрывозащ. исполнение







Жидкость

Агр. Жидкость

Вязк. Жидкость

Сыпучий материал

Измеряемой

Окружающей







Rosemount 3100

3101

0,3-8

+

+

+

-

-20..70

-20..70

±0,5% от диап.

-0,025...0,3 МПа

-



3102

0,3-11

+

+

+

-

-20..70

-20..70

±0,3% от диап.

-0,025...0,3 МПа

-



3105

0,3-11

+

+

+

-

-20..70

-20..70

±0,3% от диап.

-0,025...0,3 МПа

+

Rosemount 5400



0,4-35

+

+

+

-

-40..80

-40..80

±0,0003% от д.

-0,1 до 1,6 МПа

+

Rosemount 5600



0-50

+

+

+

+

-40..400

-40..70

±0,0003% от д.

от -0,1 до 5,5 МПа

+

Rosemount 3300



0,1-23,5

+

+

+

+

-60..400

-40..85

±0,1% от диап.

от -0,1 до 34,5 МПа

+

Rosemount 5300



0,1-50

+

+

+

-

-196..200

-40..80

±0,03% от диап.

от -0,1 до 34,5 МПа

+

Rosemount 2100

2110



+

+

+

-

-40..150

-40..80



от -0,1 до 10 МПа

-



2120



+

+

+

-

-40..150

-40..80



от -0,1 до 10 МПа

+



2130



+

+

+

-

-70..260

-40..80



от -0,1 до 10 МПа

+



2160



+

+

+

-

-70..261

-40..80



от -0,1 до 10 МПа

+

Mobrey





+

+

+

-

-100..400

-60..80



от -0,1 до 20 Па

+

Ультразвуковые датчики Rosemount 3100 (модели 3101, 3102 и 3105)

Купить Rosemount 3101 →
Купить Rosemount 3102 →
Купить Rosemount 3105 →

С помощью датчика уровня ультразвукового типа Rosemount 3100 измеряют уровень жидкости и расстояние до её поверхности в открытых и закрытых емкостях (диапазон измерения от 0,3 до 8 метров для модели 3101, до 11 метров для остальных). Используя модели 3102 и 3105, также рассчитывают расход и объём жидкости (в открытых каналах). Погрешность измерения при этом не превышает  0,3% для моделей 3102 и 3105, 0,5% для модели 3101.

Датчик работает в жидких средах, в том числе щелочных, алкогольных и с повышенной кислотностью. Жидкость в точке измерения должна иметь гладкую поверхность и одинаковую скорость. Рабочий диапазон температур от -30 (-20 для 3101) до 70°С.

Питание осуществляется от источника постоянного тока, напряжение которого может быть от 12 до 40В. Выходной сигнал –  ток от 4 до 20мА. Показания обновляются раз в секунду и отображаются на встроенном пятисимвольном жидкокристаллическом дисплее. Измеренные данные могут быть переданы с помощью проводного и беспроводного (в случае дополнительного оснащения) модуля связи.

Габаритные размеры для всех трёх моделей одинаковы, корпус выполнен из алюминия. Монтируются датчики с помощью резьбового присоединения или фланцевых адаптеров.

Модель 3105 имеет взрывоопасное исполнение и используется в опасных зонах. Модели 3101 и 3102 используется исключительно в общепромышленных целях.

Особенности датчиков Rosemount 3105: высокая надёжность при достаточно низкой стоимости, простота в использовании и при вводе в эксплуатацию, автоматическая температурная компенсация, отсутствие необходимости в калибровке, наличие датчика температуры. Модель 3102 имеет встроенные реле для контроля и оповещения.

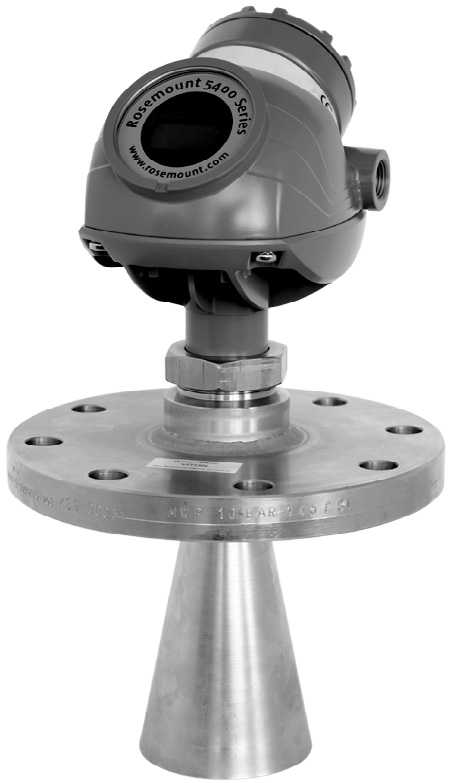

Радарный, безконтактный уровнемер Rosemount 5400

Купить Rosemount 5400 →

Датчики уровня Rosemount 5400 предназначены для бесконтактного измерения уровня жидкости в диапазоне от 0,4 до 35 метров с особо высокой точностью (погрешность измерения не превышает сантиметра).

С помощью данного прибора можно получать информацию о расстоянии до поверхности продукта, уровне, проценте наполненности резервуара. Измеренные переменные отображаются на четырёхразрядном жидкокристаллическом дисплее.

Уровнемеры Rosemount 5400 работают с различными типами жидкостей, в том числе с алкогольными и слабоалкогольными напитками, кислотами, растворителями и щелочами. Их можно использовать внутри запылённого или заполненного конденсатом резервуара, в процессах активного парообразования. Рабочий диапазон температур – от -40 до 80°С, давлений – от 0,1 до 1,6 мПа.

Питание осуществляется от источника постоянного тока, напряжение которого от 16 до 42,4В (16-30 для искробезопасного и 20-42,4 для взрывобезопасного исполнений). Выходной сигнал – HART, от 2 до 20мА.

Особенность уровнемера Rosemount 5400 – способность контроля состояния поверхности продукта, обеспечивающая уникальные возможности при обработке сигнала.

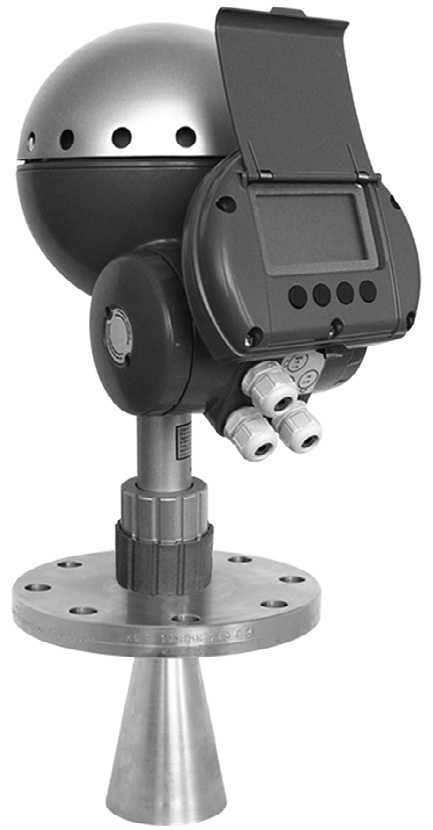

Радарный, безконтактный датчик уровня Rosemount 5600

Купить Rosemount 5600 →

Интеллектуальные датчики уровня Rosemount 5600 предназначены для измерения уровня веществ в резервуарах различных типоразмеров бесконтактным способом в диапазоне от 0 до 50 метров. Погрешность измерения не превышает 5 мм.

Благодаря тому, что чувствительность уровнемера достаточно высока, с его помощью можно измерять уровень продуктов, обладающих низкой диэлектрической проницаемостью.

Рабочий диапазон 0,1-5,5 мПа, -40-400°С.

Использовать Rosemount 5600 можно в различных средах: жидких (алкогольные напитки, нефтепродукты, кислоты и щёлочи), твёрдых и мелкодисперсных; допускается применение в резервуарах всех типов.

Питание осуществляется от источника постоянного либо переменного тока, частотой до 60 Гц, напряжением – до 240В.  Выходной сигнал – ток от 4 до 20 мА.

Особенность: простота обслуживания и ввода в эксплуатацию, гибкость измерений, обусловленная возможностью выбора материалов и антенн.

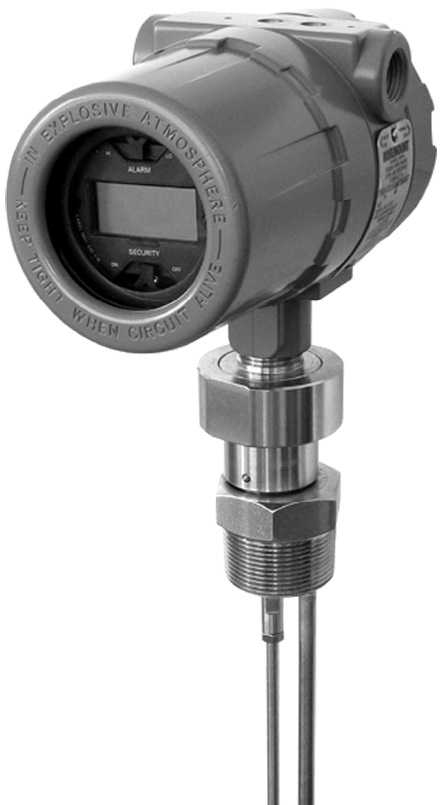

Волновой уровнемер Rosemount 3300

Купить Rosemount 3300 →

Датчики уровня серии Rosemount 3300 применяются во многих отраслях промышленности (нефтехимической и – газовой, фармацевтической, целлюлозно-бумажной, пищевой и энергетической) для измерения уровня, а также уровня границы раздела сред с погрешностью не более 0,1%. Данный прибор можно использовать исключительно в жидких (сжиженный газ, нефть, кислоты, вода) и сыпучих средах.

Диапазон измерений от 10 см до 23,5 м.

Rosemount 3300 оснащён дисплеем, способным отображать расстояние до поверхности, уровень, объём, толщину слоя, показания обновляются раз в секунду. Конфигурация датчика с помощью дисплея не производится.

Питание от источника постоянного тока. Выходной сигнал ток от 4 до 20 мА.

Рабочий диапазон температур -60-400°С, давлений 0,1-4 МПа.

Rosemount 3300 имеет ряд достоинств. К ним относится простота в установке и замене отдельных блоков, независимость надёжности и точности измерений от влияющих величин.

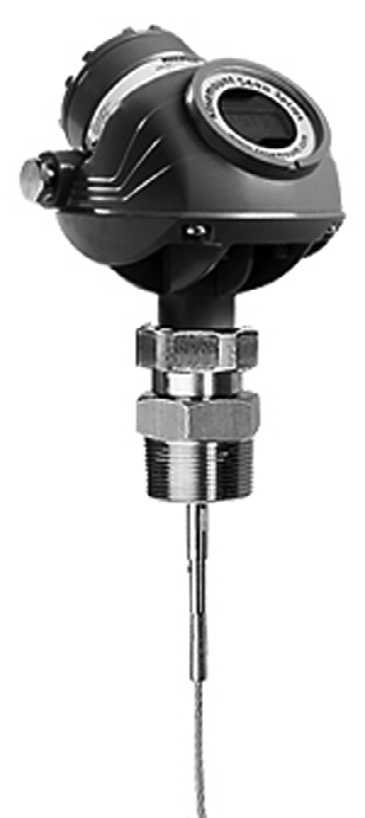

Волновой уровнемер Rosemount 5300

Купить Rosemount 5300 →

Датчик Rosemount 5300 применяется для измерения уровня различных сред и уровня границы раздела 2-х сред в диапазоне от 10 см до 50 м. Погрешность составляет 0,03% диапазона измерений (не менее 3 мм).

С помощью данного уровнемера можно измерять жидкие (нефтепродукты, кислоты, сжиженные газы) и сыпучие продукты (сахар, злаки, пыль, песок). Чаще всего Rosemount 5300 применяется в следующих отраслях промышленности: фармацевтическая, химическая и нефтехимическая, целлюлозно-бумажная и пищевая, энергетика.

Рабочий диапазон температур расположен в пределах от -40 до 80°С для общепромышленного исполнения и от -40 до 70°С для взрывозащищённого.

Питание от источника постоянного тока 16-42,2 В. Выходной сигнал 4-20 мА на базе различных протоколов.

Особенности: повышенная безопасность, достигаемая благодаря модульной конструкции блока электроники.

Вибрационные сигнализаторы уровня Rosemount 2100 (модели 2110, 2120, 2130, 2160)

Сигнализаторы Rosemount 2100 предназначены для использования в товарных резервуарах и технологических емкостях. С их помощью можно контролировать предельный уровень жидкостей, плотность которых превышает 500 кг на кубический метр, а вязкость колеблется в пределах от 0,2 до 10000 сП. В жидкости могут встречаться твёрдые частицы, если их диаметр не более 5 мм. Также Rosemount 2100 работает с липкими жидкостями.

Купить Rosemount 2110 →

Купить Rosemount 2120 →

Как показали испытания, данные датчики прекрасно подходят для контроля ответственных процессов (риск ложного срабатывания полностью исключен), а следовательно, могут быть использованы практически во всех отраслях промышленности. Все модели по гигиеническим показателям могут применяться в фармацевтической  и пищевой промышленности: они выдерживают режим паровой чистки.

Датчики универсальны и надёжны благодаря широкому выбору технологических присоединений, смачиваемых частей и материалов корпуса.

Купить Rosemount 2130 →

Купить Rosemount 2160 →

Корпус сигнализаторов изготовлен из нержавеющей стали. Все модели (кроме 2110) оснащены функцией самоконтроля, позволяющей мгновенно выявлять внутренние повреждения и защитой от смены полярности и короткого замыкания.

Температура измеряемого  процесса от -70 до 260°С (для исполнения 2130 и 2160) и от -40 до 150°С для остальных моделей. Диапазон рабочей окружающей среды -40-80°С.

Rosemount 2100 может работать с преобразователем выходного сигнала в беспроводной. Это позволяет сократить затраты на установку более чем на 90%.

Поплавковый датчик уровня Mobrey

Купить Mobley →

Реле уровня поплавкового типа Mobrey предназначены для использования в товарных резервуарах и технологических емкостях, заполненных жидкостью (в том числе агрессивной или вязкой). С их помощью осуществляется контроль предельного уровня жидкости, температура которой не превышает 400°С. Температура окружающей среды при этом может колебаться от -60 до 80°С.

Существует несколько исполнений Mobrey: погружное, вертикальное, горизонтальное и для использование в резервуарах с плавающей крышей.

Mobrey имеет все разрешительные документы и сертификаты, позволяющие использование на промышленных предприятиях любого типа. Существует взрывозащищённое исполнение датчика.

Опубликована 18-07-12.
