монтаж своими руками и технические нормы

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Содержание статьи:

Подготовка к установке газового оборудования

Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Галерея изображений

Фото из

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Газовые котлы – наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

• технический паспорт газового котла;
• сертификаты соответствия и санитарно-гигиенический;
• инструкция по эксплуатации отопительного прибора;
• заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

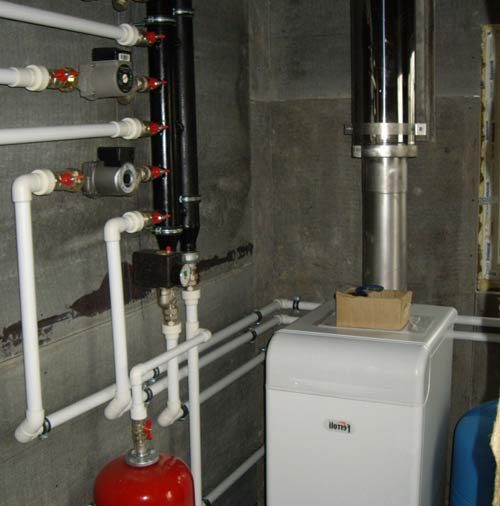

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать , затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

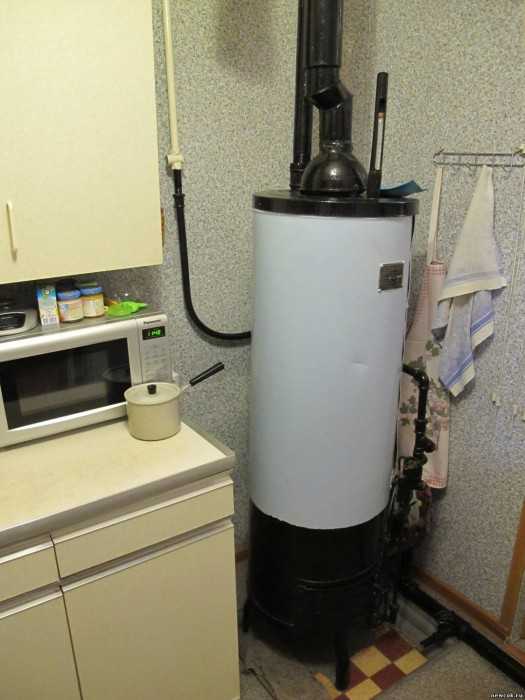

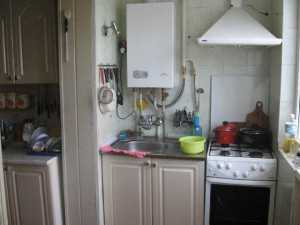

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел  укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

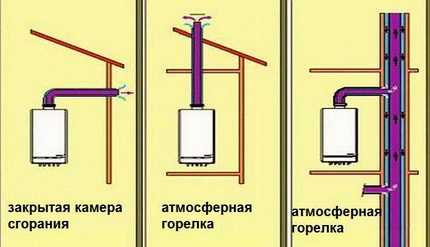

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.

Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.

Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.

На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

С особенностями использования стальных дымовых труб ознакомит фото-подборка:

Галерея изображений

Фото из

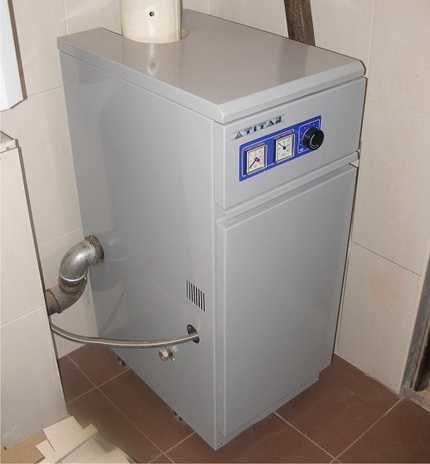

Технология установки газового котла напольного типа

Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней.

Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.

Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом.

С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала

Процесс может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.

#1. Работы по установке отопительного прибора

Для начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру.

Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.

Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.

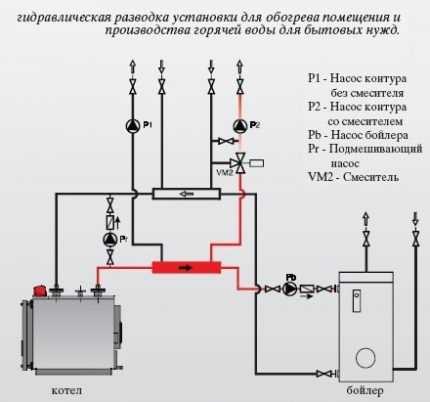

На рисунке представлена схема одного из вариантов установки напольного газового котла

Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления. Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня.

Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.

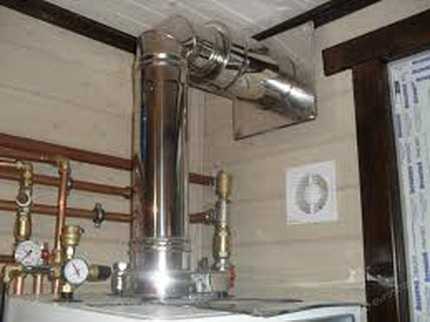

#2. Проведение монтажа дымоотвода

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.

Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.

Далее крепятся остальные элементы: прямые отрезки трубы и колена. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод  должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

С технологией сборки и монтажа коаксиального дымохода вы сможете ознакомиться в нашего сайта.

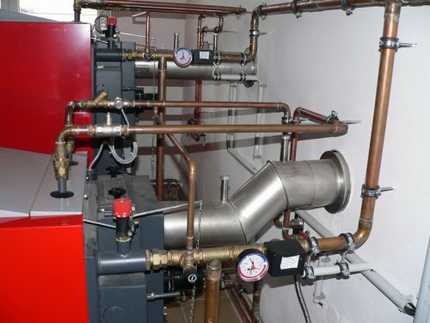

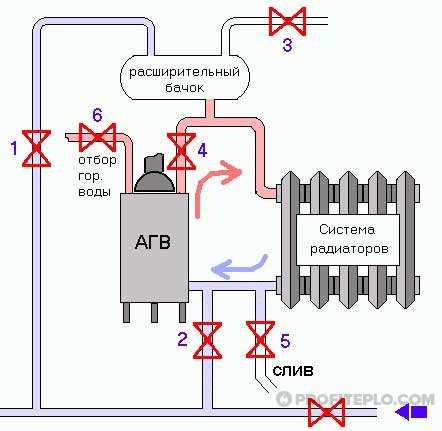

#3. Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей , которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Для уплотнения соединений газовых труб может использоваться только пакля

#4. Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

#5. Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить е, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик #1. Как правильно установить напольный котел:

Ролик #2. Как избежать ошибок в процессе монтажа напольного прибора:

Ролик #3. Пример проведения монтажа и подключения газового котла:

Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов.

Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов. Самонадеянность и легкомыслие могут обойтись слишком дорого.

Поделиться личным опытом в области монтажа и подключения газового котла, задать вопросы для прояснения спорных моментов, дать полезный совет вы сможете в расположенном под текстом статьи блоке. Нам интересно ваше мнение по поводу изложенной информации. Комментируйте, пожалуйста.

sovet-ingenera.com

Газовые котлы АГВ для частного дома — технические характеристики

Массовая газификация, начатая в СССР в середине 60-х годов прошлого века, дала возможность владельцам частных подворий изменить способ отопления жилища. Для этого промышленностью страны выпускались газовые котлы, которые имели общее для всех моделей обозначение АГВ — аппарат (по другой версии «агрегат») газовый водогрейный. Особой популярностью пользовались газовые котлы из Жуковского — подмосковного города, тесно связанного с авиационной и космической промышленностью. Газовые котлы АГВ для частного дома выпускаются там до сих пор, их конструкция практически не претерпела изменений, а в названии появилась буква «О» — АОГВ.

В чем разница АГВ и АОГВ

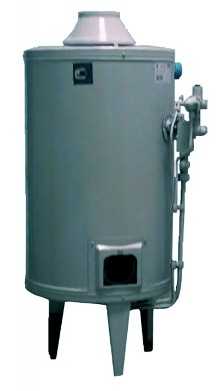

Котлы АГВ из города Жуковского можно считать таким же техническим раритетом, как и автомобили УАЗ. Причем они схожи по надежности и неприхотливости в эксплуатации.

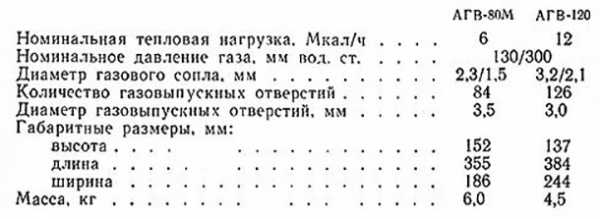

Первоначально выпускались газовые котлы АГВ-120 и АГВ-80. Цифра в аббревиатуре — это объем воды в литрах.Она характеризует мощность котла, что для рядового пользователя удобно, поскольку число совпадает с максимально возможной отапливаемой площадью.

Современные газовые котлы АОГВ (аббревиатура расшифровывается как «Агрегат Отопительный Газовый Водогрейный») — это более производительные устройства, мощность которых находится в пределах от 11,6 до 29 кВт. Цифра в их модельном индексе обозначает именно этот параметр, а для определения возможной отапливаемой площади ее надо умножить на 10. Их конструкция претерпела небольшие изменения. Например, жаровая труба сделана конусообразной и поделена на три секции (цифра 3 в индексе), что позволило повысить КПД устройства с 0,8 до 0,9. Кроме того, часть моделей оснащается дополнительным водяным контуром (водонагревателем), использующимся для горячего водоснабжения. О его наличии сообщает литера «К» в индексе — АКГВ.

Для удобства пользователей и расширения возможностей выбора, выпускаются котлы трех типов оснащения:

• Эконом — вся арматура и автоматика российского производства.
• Универсал — в наиболее ответственных узлах используется импортная автоматика.
• Комфорт — вся арматура и автоматические приборы итальянского производства.

Таблица. Технические характеристики котлов АОГВ, которые производит Жуковский машиностроительный завод

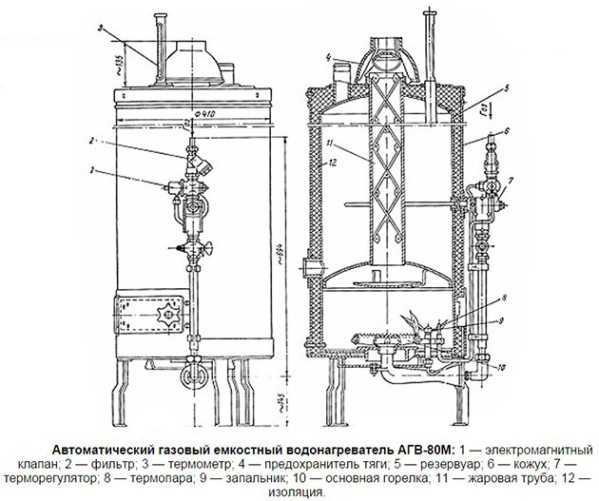

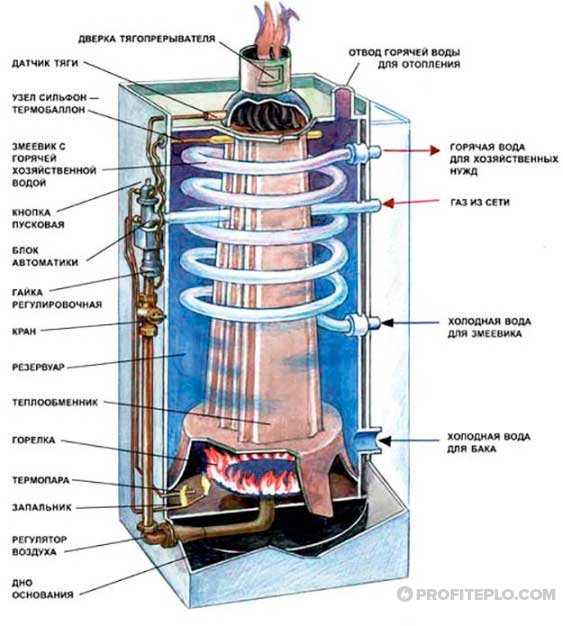

Конструкция АГВ

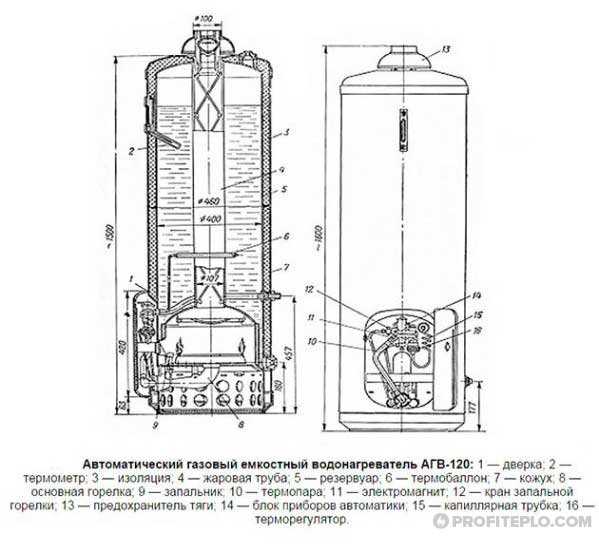

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

1. При падении тяги.
2. Падении давления в топливной магистрали.
3. Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

Принцип работы

Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.

Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой. Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана. После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.

Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр. Она поддерживается на одном уровне с помощью автоматического терморегулятора, в основе принципа работы которого лежит изменение длины металлического стержня (латунь) при нагревании. Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.

Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону. Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист. Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.

Достоинства и недостатки

АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.

Плюсы

• Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
• Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
• Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
• Относительно небольшие размеры.
• Приемлемая цена.

Минусы

• Морально устаревшая конструкция.
• Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30 ⁰С.
• Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
• Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
• Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.

Нюансы выбора

Основным критерием при выборе котла является его мощность. А отличия по уровню технической оснащенности относятся к второстепенным и несущественным. Если модельный индекс содержит цифры, указывающие на объем водяного бака, как в случае с котлами АГВ-80 и 120, то делите их на два и получите оптимальное значение площади отапливаемого помещения. Значения мощности, выраженные в киловаттах, надо умножать на пять. Двукратный запас гарантирует, что в помещениях будет комфортно даже при экстремально низких температурах «за бортом», а также позволит компенсировать теплопотери, если дом ветхий или имеет конструктивные недостатки.

АГВ отопление на основе котлов Жуковского механического завода может быть устроено в любом населенном пункте, если он имеет надежное обеспечение магистральным или сжиженным газом. Простота конструкции и независимость от качества электропитания делают их эксплуатацию вполне безопасной и относительно недорогой.

В чем заключается особенность газовых котлов АГВ в системе отопления, смотрите в видео:

profiteplo.com

Установка агв в квартире – Всё об отоплении

Как производится установка газового котла в квартире

Самостоятельная установка газового котла в квартире или частном доме сложна и технологически, и организационно.

Важно! Нельзя забывать и о том, что газ — это топливо повышенной опасности, и все работы должны проводиться специалистами. В противном случае слишком велик риск фатальной ошибки, результатом которой станут уже не дополнительные затраты, а ущерб здоровью, а иногда и жизни людей.

О разновидностях газового оборудования

Установка газовых котлов

Установка газового оборудования в любом случае потребует хождения по инстанциям, получения необходимых разрешений и целого вороха разнообразных документов. Как приборы, так и само помещение должны отвечать требованиям и нормам, заложенным в нормативной документации. Установка агрегатов должна выполняться по правилам. Тем не менее, прежде чем начинать поход по контролирующим организациям, стоит разобраться в разновидностях газового оборудования, используемого для отопления и горячего водоснабжения.

Для создания полноценной системы отопления и горячего водоснабжения потребуется установка двухконтурного котла. Агрегат должен иметь всю необходимую автоматику. Такие приборы дорого стоят, а их установка должна выполняться только специалистами.

Бюджетный вариант — это использование газового оборудования только для получения горячей воды. То есть речь идет о газовой колонке. По сравнению с электронагревателями она эффективнее и дешевле в эксплуатации. Даже дорогостоящий прибор окупится уже примерно через полтора года. Здесь нужно учитывать, что его установка допустима не во всех квартирах. Преимущество водогреек заключается в том, что их легко можно поставить самостоятельно. Решать, какой вариант выбрать, нужно исходя из конкретных условий.

Котельная дома

Полноценная котельная на основе газового котла может быть оборудована и в загородном деревянном доме, и в коттедже, и в обычной городской квартире.

Ее «сердцем» является двухконтурный котел с автоматическими системами. Автоматика обеспечивает не только безопасность, но и эффективность эксплуатации всей сети. Именно от ее работы зависит обеспечение комфортного температурного режима и возможность снижения потребления газа во время работы прибора.

Несмотря на все свои преимущества установка котла с автоматикой имеет один важный нюанс. В случае отключения электроэнергии агрегат перейдет в режим минимального обогрева помещения.

О правилах установки

К установке газового оборудования существует ряд требований:

• Подавляющее большинство моделей нужно располагать в отдельном помещении. Исключение составляют настенные агрегаты — их можно монтировать в нежилых комнатах, например, на кухне или в ванной, если позволяют их размеры. Прежде чем установить котел, необходимо обеспечить требуемую вентиляцию в котельной.
• Объем помещений для установки газового оборудования с закрытой камерой не регламентируется, но площадь должна соответствовать нормам. Кроме того, агрегат должен иметь выход в газоход. Подводить его к вентканалам недопустимо.
• Горизонтально расположенные части газохода не могут иметь протяженность более 3 метров и иметь более трех поворотов. Выход газохода обязательно должен быть поднят над уровнем крыши не менее чем на метр.
• Настенные модели монтируются на расстоянии 800 мм и более от поверхности пола. Под котлом нельзя располагать никаких предметов, а на полу обязательно должен быть проложен металлический лист. Обязательно устанавливаются расширительный бак и воздушный кран.

Нельзя ставить газовое оборудование в следующих типах помещений:

• В квартирах многоквартирного дома без магистрального газохода — это большинство домов старой застройки.
• В помещениях с фальшпотолками и капитальными антресолями.

Практически невозможно установить в квартире многоэтажного дома напольную модель. Ведь для этого потребуется серьезная перепланировка со всеми вытекающими отсюда проблемами и затратами. Ограничений на монтаж такого оборудования в частном доме нет. Здесь лучше сделать отдельную котельную, например, в пристройке. Это помещение должно отвечать следующим нормам:

• Входные двери — не уже 80 см.
• В обязательном порядке должен быть дымоход, который выходит либо на крышу, либо через стену наружу.
• Высота котельной должна быть не менее 2.2 м. Помещение оборудуется системой вентиляции.

Двухконтурный котел с автоматикой потребует выделения отдельной ветви электропроводки. На ней устанавливается дополнительный автомат 20 А. Желательно обеспечить резервное питание автоматики, способное поддержать ее работу в нормальном режиме хотя бы в течение суток. Для этого можно приобрести дизельный генератор или ИБП — источник бесперебойного питания.

Серьезные требования предъявляются к газоходу. Его минимальный диаметр составляет 110 мм независимо от мощности устанавливаемого оборудования. Оптимальный диаметр газохода рассчитывается исходя из мощностных характеристик агрегата — чем выше мощность, тем больше диаметр.

Подключение котла

Газовые котлы отопления установка и настройка

Основной параметр при выборе газового котла — его мощность. Она должна быть достаточной для обеспечения нормального функционирования теплосети, но одновременно и не избыточной. При избыточной мощности высок риск растрескивания теплообменника. Также может образовываться так называемый кислотный конденсат при снижении температуры в обратке ниже точки росы газов — 56 градусов. Агрегат высокой мощности быстро прогревает систему и переходит в режим ожидания, пока температура не снизится до определенных параметров. После остывания котел вновь включается, но мощные теплообменники имеют высокую тепловую инерцию, поэтому до момента его повторного нагрева может выпасть кислотный конденсат.

Оптимальная мощность должна определяться на основе теплотехнических расчетов. Превышение мощности должно находиться в пределах допустимой разбежки. В частном доме теплотехнические расчеты придется делать самостоятельно или приглашать специалистов. Для многоквартирных домов такие данные можно найти в бюро технической инвентаризации.

Прежде чем устанавливать котел, необходимо не только оборудовать помещение, но и собрать нужную документацию:

• Договор на поставку газа — при установке водогрейки он не потребуется.
• Документы на счетчик — без этого прибора подключать газовое отопительное и водогрейное оборудование запрещено.
• Документы из БТИ о внесении изменений в технический паспорт дома или квартиры. В новом плане должно быть учтено расположение котельной.
• Техпаспорт на котельное оборудование.

На этом этапе можно подать в газовую службу заявку на разработку проектной документации и ТУ. Установить сам прибор можно самостоятельно до получения готового проекта, но при условии, что помещение полностью соответствует нормам и одобрено контролирующими службами. Газовую обвязку должны делать только сотрудники газовых служб. Перед вводом в эксплуатацию необходимо получить заключение о пригодности от инженера газовой службы.

Если подключение котла к газовой магистрали было выполнено самостоятельно, шансов получить заключение инженера практически нет. Подобные работы должны выполняться только специалистами-газовщиками. Самостоятельно можно смонтировать гидравлическую и электрическую обвязки котла. Как правило, все необходимые требования и указания можно найти в инструкции к прибору.

Проект и ТУ

Проект и ТУ (технические условия) — важнейшие документы для монтажа газовой автономной отопительной сети. Технические условия оформляются в газовой службе. По сути, этот документ является официальным разрешением на установку оборудования. Для помещений, полностью соответствующих требованиям нормативной документации, оформление ТУ занимает около 14 дней.

Проектная документация разрабатывается после получения ТУ. По сути, она представляет собой схему установки агрегата и прокладки газопровода. Для частного дома проект должен включать схему прохождения магистрали по участку. Эта документация также разрабатывается только специалистами-проектировщиками, имеющими соответствующую лицензию.

Согласования

Даже разработанные специалистами документы должны пройти согласование в контролирующих газовых службах. Все это может занять до трех месяцев — в зависимости от сложности разработанного проекта. Вместе с проектной документацией необходимо представить газовым службам:

• Техпаспорт отопительного прибора и инструкцию по эксплуатации.
• Сертификаты на оборудование.
• Заключение экспертизы.

Приступаем к монтажу

Схема установки двухконтурного газового котла

Настенные и напольные газовые котлы должны устанавливать специалисты, имеющие лицензию на право выполнения подобных работ. Работы проводятся в помещении с температурой не менее +5 градусов и в несколько этапов:

• Подготовка отверстия, через которое будет выводиться коаксиальная труба или газоход.
• Установка агрегата. Настенного — на кронштейн, напольного — на заранее подготовленное место.
• Подключение в гидрообвязке.
• Установка газового крана, счетчика, если он не был установлен ранее, и датчиков.
• Подключение агрегата к электрообвязке и его заземление.
• Вывод коаксиальной трубы за пределы дома.
• Заполнение системы теплоносителем и опрессовка.
• Проверка на предмет утечки газа.

Заключение

Независимо от типа приобретенного вами оборудования, установкой котла в доме или квартире должны заниматься только специалисты-газовики. Самостоятельные работы допускаются лишь частично и при условии, что они не требуют вмешательства в газовую магистраль. Вся документация, на основе которой проводится установка котла, обязательно должна пройти согласование. Самостоятельной установке подлежат только простейшие водогрейки, то есть газовые колонки.

Разрешена ли установка АГВ?

Погодина Светлана НиколаевнаЮрист

Вы, видимо, хотите установить АГВ в квартиру в многоквартирном доме, раз спрашиваете. Тут все не однозначно. Единственное могу сказать, что имеете право отказ оспорить в суде.

ФЗ “О теплоснабжении” (ст. 15) Запрещается переход на отопление жилых помещений в многоквартирных домах с использованием индивидуальных квартирных источников тепловой энергии, перечень которых определяется правилами подключения (технологического присоединения) к системам теплоснабжения, утвержденными Правительством Российской Федерации, при наличии осуществленного в надлежащем порядке подключения (технологического присоединения) к системам теплоснабжения многоквартирных домов. Однако некоторые из них допустимы, с учетом ограничений: Согласно Постановления Правительства РФ от 16 апреля 2012 г. N 307 “О порядке подключения к системам теплоснабжения и о внесении изменений в некоторые акты Правительства Российской Федерации” 44. В перечень индивидуальных квартирных источников тепловой энергии, которые запрещается использовать для отопления жилых помещений в многоквартирных домах при наличии осуществленного в надлежащем порядке подключения к системам теплоснабжения, за исключением случаев, определенных схемой теплоснабжения, входят источники тепловой энергии, работающие на природном газе, не отвечающие следующим требованиям: наличие закрытой (герметичной) камеры сгорания; наличие автоматики безопасности, обеспечивающей прекращение подачи топлива при прекращении подачи электрической энергии, при неисправности цепей защиты, при погасании пламени горелки, при падении давления теплоносителя ниже предельно допустимого значения, при достижении предельно допустимой температуры теплоносителя, а также при нарушении дымоудаления; температура теплоносителя – до 95 градусов Цельсия; давление теплоносителя – до 1 МПа. Оспаривайте отказ в суде (ст. 441 ГПК РФ(, в качесвте доказательств, в суде ходатайствуйте проведение экспертизы о технической возможности установки АГВ.

Пунктом 7.3.7 Строительных норм и правил РФ «здания жилые многоквартирные» (СНИП 31-01-2003), принятых и введенных в действие постановлением Госстроя РФ от 23 июня 2003 года №109, в квартирах и встроенных помещениях общественного значения многоквартирных жилых домов, кроме помещений детских и лечебных учреждений, допускается установка индивидуальных систем теплоснабжения с теплогенераторами на природном газе с закрытыми камерами сгорания.

Согласно п.п. 5.5,5.6 СП 7.13130.2009, в качестве источников теплоты систем поквартирного теплоснабжения для жилых многоквартирных зданий высотой не более 9 этажей и встроенных в них помещений общественного значения могут применяться теплогенераторы на газообразном топливе с закрытой камерой сгорания. Теплогенераторы общей теплопроизводительностью и менее можно устанавливать в квартирах- кухнях, коридорах, в нежилых помещениях. Дымоходы следует предусматривать вертикальными и не имеющими сужений. Устройство дымоотводов от каждого теплогенератора через наружные стены для жилых многоквартирных зданий не допускается. Забор воздуха для теплогенераторов с закрытой камерой сгорания должен осуществляться воздуховодами непосредственно снаружи здания. МЧС России не принимает участия в процессе согласований установки индивидуальных газовых котлов в многоквартирном доме.

В соответствии с рекомендациями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» поквартирные системы теплоснабжения применяются для отопления и горячего водоснабжения квартир в жилых зданиях. В качестве источников теплоты систем поквартирного теплоснабжения применяются индивидуальные теплогенераторы – автоматизированные котлы полной заводской готовности, работающие без постоянного обслуживающего персонала.

Для многоквартирных жилых домов применяются теплогенераторы: с закрытой (герметичной) камерой сгорания; с автоматикой безопасности, обеспечивающие прекращение подачи топлива при прекращении подачи электроэнергии, при неисправности целей защиты, при погасании пламени горелки, при падении давления теплоносителя ниже предельно допустимого значения, при достижении предельно допустимой температуры теплоносителя, при нарушении дымоудаления; с температурой теплоносителя до гр.; с давлением теплоносителя до МПа.
Забор воздуха для горения в теплогенераторах с закрытыми камерами сгорания должен осуществляться воздуховодами непосредственно снаружи здания. Запрещается прокладывать дымоходы через жилые помещения. Этажность здания с установкой котлов поквартирного отопления НТИ не регламентируется, но при этом, к одному коллективному дымоходу можно присоединять не более 8 теплогенераторов и не более одного теплогенератора на этаж.

На установку котлов поквартирного отопления и горячего водоснабжения газовая служба города выдает «технические условия», приемка котла в эксплуатацию осуществляется при наличии акта работоспособности дымохода, выданного органом Пожнадзора.

Частичное отключение жильцов от централизованного теплоснабжения улучшает циркуляцию теплоносителя системы отопления оставшихся потребителей, что возможно, исключит целесообразность перехода всего дома на индивидуальное поквартирное отопление. Кроме того, при переводе на поквартирное отопление дом в целом, следует учитывать возможность газоснабжения с учетом дополнительных нагрузок.

В соответствии с пунктом 1.7.2. Правил и норм технической эксплуатации жилищного фонда, утвержденных постановлением Государственного комитета РФ по строительству и жилищно-коммунальному хозяйству от 27 сентября 2003 года № 170 переоборудование и перепланировка жилых домов и квартир (комнат) ведущие к нарушению прочности или разрушению несущих конструкций здания, нарушению в работе инженерных систем и (или) установленного на нем оборудования, ухудшению сохранности и внешнего вида фасадов, нарушению противопожарных устройств, не допускаются.

В соответствии с п.15 ст.14 ФЗ от 27.12.2010 года №190-ФЗ «О теплоснабжении» (указанная норма вступила в силу с 1 января 2011 года), запрещается переход на отопление жилых помещений в многоквартирных домах с использованием индивидуальных квартирных источников тепловой энергии, перечень которых определяется правилами подключения к системам теплоснабжения, утвержденными Правительством РФ, при наличии осуществленного в надлежащем порядке подключения к системам теплоснабжения многоквартирных домов, за исключением случаев, определенных схемой теплоснабжения.

Действующими в настоящее время Правилами подключения объекта капитального строительства к сетям инженерно-технического обеспечения, утвержденными постановлением Правительства РФ №83 от 13.02.2006 года в редакции постановления № 940 от 27.11.2010 года, данный перечень не установлен.

Если разрешение будет, имеете законное право установить. Но если Администрация откажет имеет право оспорить отказ в суде.

Вопросы по теме:

«Мое право» – правовой портал, предоставляющий услугу бесплатной онлайн-консультации юристов. Вы можете ознакомиться с советами юристов, полезными статьями, скачать образцы документов и задать вопрос специалисту.

Несанкционированное использование материалов, размещённых на сайте, запрещено законом об авторских правах. При использовании материалов активная ссылка на сайт обязательна.
Политика cookie
Политика обработки персональных данных

X Данный веб-сайт использует cookies и похожие технологии для улучшения работы. Чтобы узнать больше об использовании cookies на данном веб-сайте, прочтите Политику использования файлов Cookie и похожих технологий. Используя данный веб-сайт, Вы соглашаетесь с тем, что мы сохраняем и используем cookies на Вашем устройстве и пользуемся похожими технологиями.

Можно ли в квартире поставить АГВ?

Поставить АГВ в квартиру можно. Правила установки допускают монтаж АГВ в ванных комнатах и кухнях жилых зданий при НАЛИЧИИ ДЫМОХОДА с отводом в него продуктов сгорания газа. Есть ли действующий дымоход в вашей квартире? Экономия на оплате газа по сравнению с оплатой центрального отопления будет существенной. Кроме того горячая вода круглый год – независимо от ремонта теплосетей – это здорово! Самое трудное в вопросе уменьшения платы за коммуналку будет не техническая сторона, а политическая – убедить управляющую компанию в том, что Вы пользуетесь газом, а не центральным отоплением. Так как трубы – стояки центрального отопления всё равно будут проходить в вашей квартире, от Вас потребуют сделать их теплоизоляцию, а волокиту по приёмке могут растянуть на годы – впрочем, конечно же зависит от компании, но мне что-то хороших коммунальщиков пока не попадалось.

Постановка АГВ в квартире допускается, если только позволяет диаметр подводной газовой трубы к дому. Если вы живете в хрущевке, то скорее всего Газовое хозяйство, котое обслуживает ваш район не даст такого разрешения. Но это будут решать они. Например у нас в доме разрешили подключиться трем квартирам. На большее подводной трубы не хватило

Сам лично пробил проект на установку котла в квартире на 9-м эт. Бумажная волокита заняла пол.года. Котёл купил Vaillant двух-контурный. Дымоход коаксиальный проходит через стену на улицу.

Здравствуйте! Да такое возможно. У меня знакомые установили в квартире АГВ с коаксиальным дымоходом. Другого нельзя. Вывод им сделали через стену, а не через вытяжку. Как многие пишут – через вытяжку, это что к соседям? Нет, только делают выход дымохода в стену. Но, вот с документами пришлось позаниматься плотно. ЖКХ конечно упиралось, но всеже каким-то чудом, мой знакомый добился разрешения. За отпление он не платит. Но больше никому ЖКХ добро из их дома не дает на установку АГВ.

У нас, наоборот, легче АГВ в квартире установить, чем официально отказаться от использования центрального отопления. Стояки сейчас несложно изолировать, специальные трубные накладки продаются, и выглядит неплохо. Но побегать очень долго приходится, ни у каждого возможность есть столько раз с работы отпрашиваться. Поэтому параллельно платят за центральное отопление, а фактически тепло в квартире АГВ обеспечивает.

Даже если не получите разрешение на установку АГВ в квартире, никто не мешает вам перейти на автономное отопление, например, смонтировать электрические теплые полы. При хорошем утеплении квартиры со стороны фасада и крыши сможете если не сэкономить на отоплении, то хотя бы за те же деньги не мерзнуть. Оформить в этом случае придется только отказ от централизованного отопления.

Федеральный закон Российской Федерации от 27 июля 2010 г. N 190-ФЗ “О теплоснабжении”
Принят Государственной Думой 9 июля 2010 года
Одобрен Советом Федерации 14 июля 2010 года
Статья 14. Подключение к системе теплоснабжения
15. Запрещается переход на отопление жилых помещений в многоквартирных домах с использованием индивидуальных квартирных источников тепловой энергии, перечень которых определяется правилами подключения к системам теплоснабжения, утвержденными Правительством Российской Федерации, при наличии осуществленного в надлежащем порядке подключения к системам теплоснабжения многоквартирных домов, за исключением случаев, определенных схемой теплоснабжения.

Источники: http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/gazovye/ustanovka-gazovogo-kotla-v-kvartire-kak-proizvoditsja-7886, http://pravo.moe/faq/razreshena-li-ustanovka-agv/, http://poremontu.ru/questions-responses/mozhno-li-v-kvartire-postavit-agv-

teplosten24.ru

Как выбрать АГВ отопление частного дома, АОГВ, фото, инструкция

АГВ отопление – это газовый водонагревательный аппарат. Используют его не только для обогрева, но и для горячего водоснабжения, при этом значительно экономится топливо. Особенно удобно его использовать для частных домов, площадь которых не превышает ста квадратных метров. В данное время этот вид отопительных котлов модернизирован, была усовершенствована конструкция, добавлены регулирующие приборы.

Как работает АГВ

Конструкция котла АГВ отопления довольно проста, как видно на фото – внешне котёл напоминает самовар. В ёмкости расположена труба, а в место между стенками трубы и стенками ёмкости заливается вода, которая и будет теплоносителем. Газ, который сжигается в топке котла, проходит по трубке и отдаёт ей своё тепло. А труба отдаёт тепло воде, находящейся в баке, после чего вода начинает движение по стояку отопления вверх.

АГВ отопление

Современные газовые котлы отопления АГВ снабжены устройством автоматического типа, которое не только отвечает за оптимальную подачу газа на горелку, но также и контролирует состояние такой подачи. А сам процесс контроля тоже прост: в ёмкость аппарата установлен специальный температурный датчик, следящий за температурой теплоносителя. При достижении нужной величины, которую предварительно выставляют, срабатывает автоматическая заслонка. Она перекрывает газ, который подводится к горелке, но фитиль остаётся гореть. Если температура теплоносителя понижается, срабатывает датчик, подача газа включается, затем он зажигается от фитиля.

Автоматика данного вида котлов налажена и работает эффективно. Если вдруг гаснет пламя фитиля или падает давление газа в трубопроводе, или забивается дымоход, сработает автоматика и прибор просто не включится.

Как обращаться с АГВ

При работе с котлами данного вида нужно учитывать некоторые их особенности:

• АГВ для отопления дома необходимо устанавливать в отдельном помещении;
• диаметр дымохода не должен быть менее 135 миллиметров, а трубу выводят на улицу выше кровельного материала. При этом внешнюю часть дымохода и расположенную на чердачном помещении утепляют и изолируют. В самом дымоходе устанавливают карман для сбора мусора, упавшего в трубу.

Заниматься подключением АГВ к газопроводу могут только представители газового хозяйства, они должны поставить аппарат на учёт. Обязательно необходимо утеплить трубопровод, по которому носитель тепла будет к радиаторам подниматься, а обратный контур утеплять не обязательно.

Основные составляющие АГВ котла

Если в доме применяется схема с естественной циркуляцией носителя тепла, то данный аппарат нужно устанавливать ниже места размещения радиаторов. Чаще всего газовые котлы отопления АОГВ ставят в подвале или строят отдельное помещение с углублённым полом.

Рекомендуем к прочтению:

Диаметр труб подбирается точно по всем канонам сантехнических требований. Необходимо также выставить правильно угол крена горизонтальных участков трубной разводки.

Этот угол должен составлять 1 см на 1 м длины трубопровода. Это условие обязательно нужно выполнить, так как от этого улучшается циркуляция воды, снижается вероятность появления воздушных пробок, это также при необходимости помогает сливать воду из системы на период её консервации или для произведения ремонтных работ.

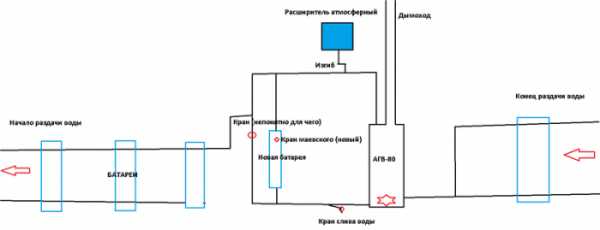

Принципиальная схема отопления с АГВ

При достижении температурного режима отметки +50 на стенках труб и котла начинает появляться конденсат, который сокращает период эксплуатации металлических компонентов и узлов системы. Да и при данной температуре перестаёт циркулировать и сам теплоноситель.

Недостатки отопительной системы АГВ

Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:

• Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
• В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.

Для того чтобы улучшить систему, нужно монтировать циркуляционный насос и тогда отопление будет работать, как часы.

Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.

Новое поколение аппаратов АГВ

На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.

Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.

Рекомендуем к прочтению:

Новое поколение аппаратов АГВ

Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.

В комплект новой модели входит инжекционная горелка, которая обеспечивает эффективное сгорание газа без остатка. Такой вот вид горелки отлично работает даже тогда, когда давление газа в трубопроводе является упавшим.

Автоматика нового АГВ

Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:

• термодатчика, который контролирует температуру воды;
• электромагнита, который отвечает за управление основным клапаном подачи газа;
• термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
• датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.

Автоматика нового АГВ

Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.

Отопление АГВ частного дома было изобретёно ещё в пятидесятые годы прошлого века для того чтобы решить вечные проблемы отсутствия центрального отопления в небольших городках и сёлах.

После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.

Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом.

Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.

otoplenie-doma.org

Установка газового котла в частном доме требования

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Содержание статьи

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

• Техпаспорт газового котла.
• Инструкция по его эксплуатации.
• Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
• Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

• Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
• Высота потолка комнаты не меньше 2200÷2500 мм.
• Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
• Ширина проема двери должна быть не меньше 800 мм.
• Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
• Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
• Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
• Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
• Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
• В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
• Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
• Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.

Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

• Вентиляционные и дымоходные каналы должны быть разделены.

Основные параметры естественной вентиляции котельной

• Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
• Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
• Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
• Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

• Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
• Дымоход не должен иметь более трех изгибов или поворотов.
• Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

Дымоходная труба может проходить через помещения или сразу выходить на улицу

• Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

• По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

• По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

• Северный регион – 1,5÷2,0 кВт.
• Средняя полоса России – 1,0÷1,2 кВт.
• Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам

Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней “розы ветров”

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

– 35 °С и нижеот – 30 °С до – 34 °Сот – 25 °С до – 29 °Сот – 20 °С до – 24 °Сот – 15 °С до – 19 °Сот – 10 °С до – 14 °Сне холоднее – 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

• В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
• Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
• Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
• Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

• От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
• От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

• Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

• Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
• Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
• Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
• Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
• Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
• Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

stroyday.ru
