Автоматический воздухоотводчик, – как работает, почему течет
Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…
Зачем нужен воздухоотводчик
В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.
Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.
Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.
Откуда в отоплении воздух и как он удаляется
Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.
Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.
Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.
Конструкция автоматического воздухоотводчика

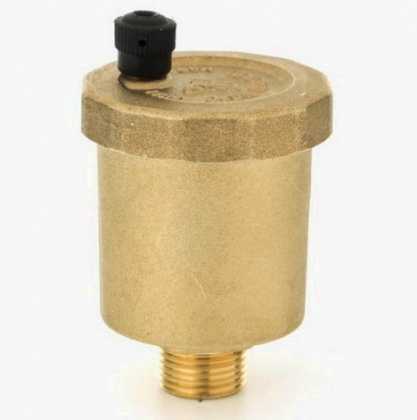

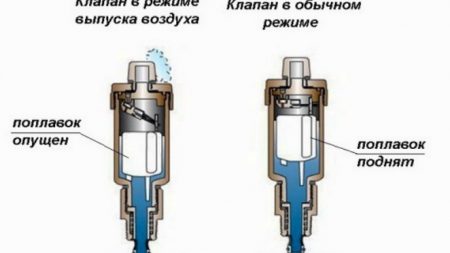

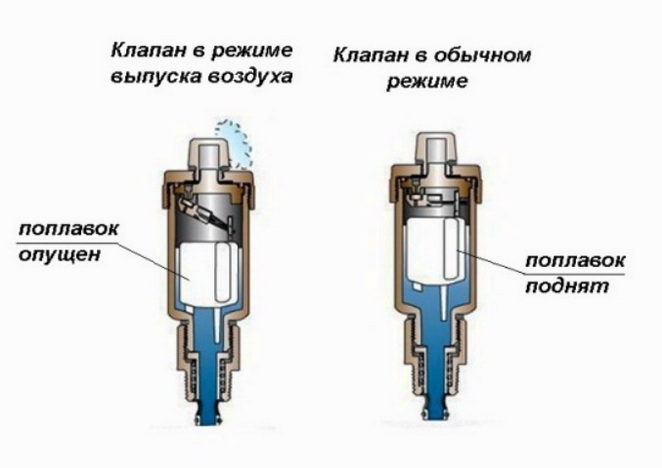

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

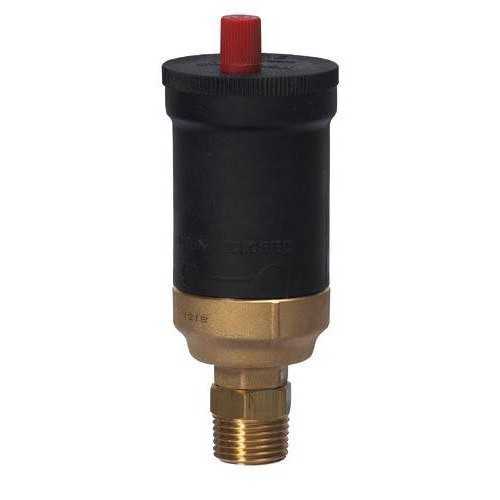

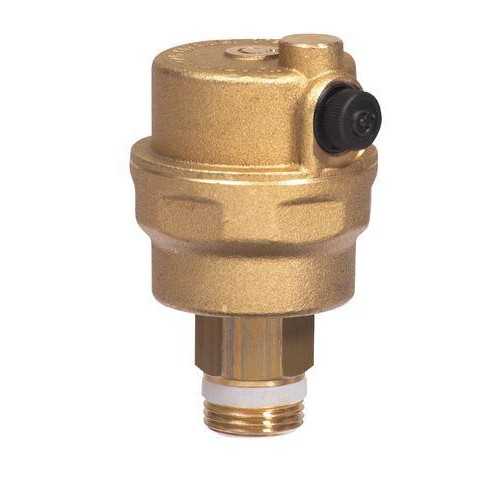

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

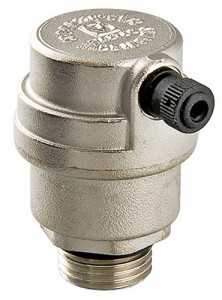

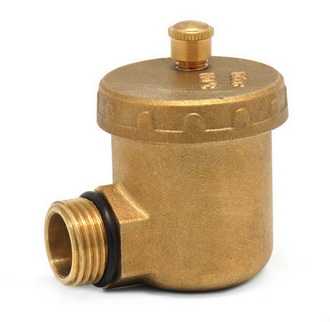

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.
В каких местах находятся

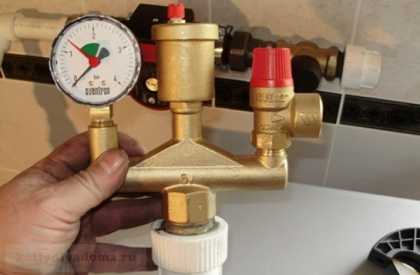

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.
Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.
Где располагать — точки автоматического стравливания воздуха
В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

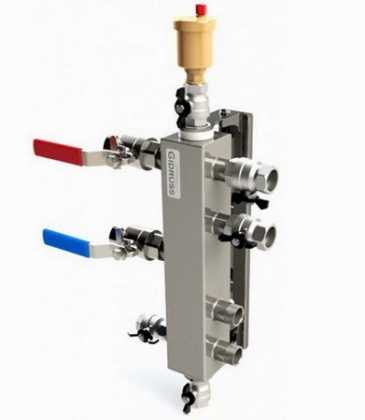

- На гидрострелке.

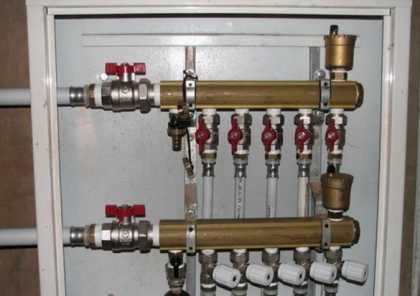

- На каждом коллекторе, в том числе и теплого пола.
- На высоких, П-образных нестандартных отводах, например, на обводе двери.
- В верхней точке магистрали каждого этажа в многоэтажных здания.
Оборудование радиаторов кранами Маевского

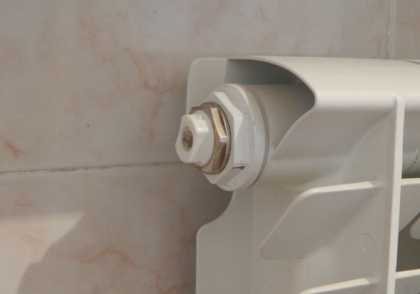

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.
Почему течет
На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

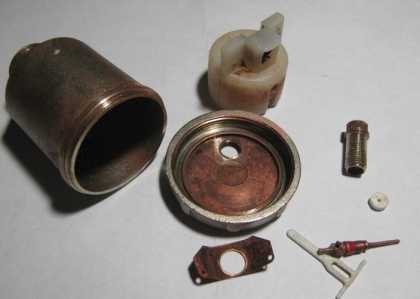

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Как устанавливать
В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.
В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?
Применение отсечных клапанов
Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.
Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.
teplodom1.ru
принцип работы, необходимость установки, правила монтажа клапана
Образование воздушных пробок – это характерная особенность для систем водяного отопления. С этой проблемой сталкивались все, кто жил в домах или квартирах с таким отоплением. В открытых системах она решается просто – воздух выходит естественным путем. А для закрытых систем водяного отопления, в том числе централизованного, нужно применять специальные устройства, чтобы избавиться от воздуха в тепловых магистралях. Такими устройствами являются ручные и автоматические воздухоотводчики.Образование газов в системе отопления
В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.
В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.
В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.
В самом теплоносителе содержится кислород, который выделяется при нагреве.
Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.
Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и воздушные пробки.
Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.
Сегодня уже применяются более сложные автоматические клапаны, с помощью которых воздух из системы отводится сам.
Где нужно устанавливать воздухоотводчики
В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:
- Трубы с горячим теплоносителем прокладываются так, чтобы совпадало направление движения выделившегося воздуха и воды, то есть нагретый теплоноситель поднимался от главного стояка к удаленным;
- Воздухосборники устанавливаются в высшей точке. Выделение растворенного воздуха происходит при снижении скорости теплоносителя, а она самая низкая именно в верхней точке;
- Устройства для стравливания воздуха устанавливаются в местах наиболее вероятного скопления газов, например, при поворотах и переходах на меньший диаметр трубы, и на каждом радиаторе отопления.
Газоотводчики обязательно устанавливают на алюминиевых радиаторах отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.
Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.
В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.
Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами.
На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.
Устройство автоматического воздухоотводчика
Принцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.В латунном корпусе поплавок из нержавеющей стали или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.
В последнее время появились устройства с функцией принудительного закрытия воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.
Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.
Характеристики автоматических воздухоотводчиков
Первой характеристикой устройства является внутренний диаметр соединительного элемента, то есть диаметр подключения. Самые распространенные диаметры, с которыми изготавливаются воздухоотводчики, это 1/2” и 3/4” (полдюйма и три четверти дюйма), которые в метрической системе единиц считаются в миллиметрах и обозначаются соответственно Dу 15 и Dу 20.Также автоматические устройства характеризуются параметрами:
- рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
- давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.
Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.
Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.
Установка автоматических воздухоотводчиков
На радиаторах отопления чаще всего устанавливаются угловые модификации, хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.
Воздухоотводчик устанавливается вертикально, защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.
Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.
Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.
Оцените статью: Поделитесь с друзьями!kotel.guru
Воздухоотводчик автоматический – принцип работы, установка, для чего нужен |
Cложности в эксплуатации системы обогрева жилища часто возникают еще в самом начале отопительного сезона. Самой большой проблемой является сброс накопившегося воздуха из системы, при этом нет разницы, установлена ли у вас автономная схема теплоснабжения или же вы подключены к центральному паровому отоплению. Но эту проблему можно решить довольно просто, установив воздухоотводчик автоматический, который обеспечит полный сброс воздуха без вашего участия.
Оглавление
Откуда берется воздух в системе
Вопрос по поводу появления воздуха в системе центрального отопления даже не оговаривается: он там есть всегда. Так как на больших промежутках трасс аварии случаются каждый день, на летний сезон воду часто сливают, а на ее место поступает воздух.
Что касается автономного типа отопления, то тут все сложнее. Набранная система, конечно, если она правильно спроектирована, должна быть полностью заполнена теплоносителем, но в процессе ее заполнения неизбежно попадание воздуха, в том числе и растворенного в воде. При неправильно спроектированной схеме или при недостаточной надежности запорной аппаратуры возможен также подсос воздуха извне уже во время эксплуатации системы.
Еще один вид поступления воздуха в закрытую систему автономного отопления – это выделение из воды водорода с примесью других газов в результате химических реакций.
Сброс воздуха
Основной, если не единственной задачей, которую выполняют автоматические воздухоотводчики в системе отопления, является сброс всех газов из обогревательного контура, то есть из труб. Более простой конструкцией для ручного сброса является кран Маевского, где необходимо участие человека. Автоматические воздухоотводчики лишены этого недостатка. Следует учитывать, что сброс воздуха будет происходить только при избыточном давлении, что важно при эксплуатации системы автономного отопления.
Как устроен автоматический воздухоотводчик для радиаторов
Находящийся внутри корпуса (1) воздухоотводчика поплавок (2) из нержавеющей стали прикреплен посредством коромысла (3) к подпружиненному золотнику (4). В то время как в самом воздухоотводчике находится воздух, поплавок опущен в крайнее нижнее положение, а золотник открывает сбросное отверстие.
По мере убывания воздуха и поступления воды в камеру поплавок поднимается, а коромысло, перемещая золотник, закрывает сбросное отверстие.
На штуцере, который закрывает золотник, имеется колпачок, предотвращающий выход воздуха при проведении монтажных работ или в случае поломки воздухоотводчика. К тому же, колпачок не допускает попадание пыли и грязи в сбросное отверстие, защищая отводчик от поломки.
Правила установки
Разобравшись с принципом работы автоматического воздухоотводчика, следует разобраться в его правильной установке. Диаметр резьбы воздухоотводчика автоматического – 1 /2 дюйма, вкручивается прибор непосредственно в пробку радиатора, точнее, в ее верхнюю приподнятую часть. Радиатор должен быть установлен с небольшим уклоном, чтобы обеспечить легкий выход воздуха. Закручивать воздухоотводчик следует рожковым ключом, а использование газового ключа недопустимо, так как избыточное усилие на сжатие, создаваемое этим инструментом, может повредить прибор.
Неважно, какой марки автоматический воздухоотводчик – Данфосс или Valtec – при неверной установке или недостаточном наклоне радиаторов отопления сброс воздуха будет производиться не полностью или же не будет происходить вовсе.
Перед тем как устанавливать автоматический воздухоотводчик Wind или Danfoss, следует перед ними расположить запорный клапан для простоты демонтажа устройства в случае его поломки. Такая маленькая предосторожность позволит вам без остановки системы заменить вышедший из строя воздухоотводчик.
Как выбрать
Правильный выбор невозможен без знания, как работает автоматический воздухоотводчик.
В крупных строительных маркетах, как правило, есть гарантия от подделок, но даже на обычном рынке можно по внешним признакам отличить качественный товар от фальсификата.
Первое, что необходимо сделать – это посмотреть на сайте производителя, как выглядит аппарат и какой товарный код проставляется на упаковке. Когда вы придете на местный рынок или в маленький магазинчик и попросите у продавца посмотреть выбранный вами товар, обратите особое внимание на качество надписей. Они должны быть хорошо читаемыми, с ровными точными контурами.
Не забудьте про литье корпуса – на нем не должно быть неоднородных наплывов и заусенец. Со стороны крепежной части обратите внимание не только на толщину стенки, но и на равномерность этой толщины.
Теперь маркировка. Например, автоматический воздухоотводчик ду15 – это указание диаметра резьбы, который соответствует 1/2 дюйма, по другой шкале исчисления. Также стоит помнить одно простое правило, что хорошее оборудование не может стоить слишком дешево, и низкая цена – это первое, что должно вас насторожить.

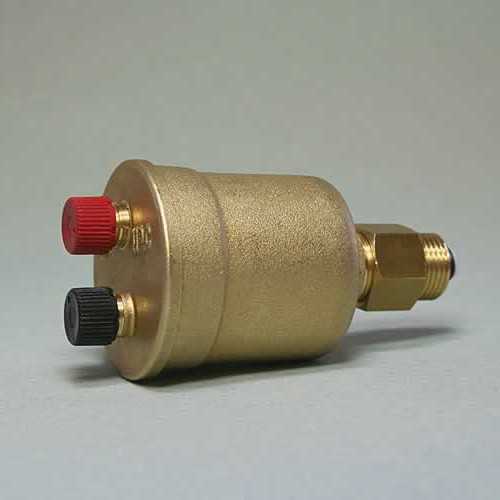

Отдельного внимания заслуживают автоматические воздухоотводчики насоса котла Navien. Установленные прямо на котле, который находится, как правило, в самой верхней точке, они позволяют обойтись без сбросников на радиаторах, но их стоимость значительно выше, так как это оборудование специализировано и не выпускается широким тиражом.
Загрузка …Рекомендуем прочесть!
moikotly.ru
Автоматические воздухоотводчики: устройство и назначение
Практически в каждой системе водяного отопления рано или поздно начинается образование газовых скоплений в трубах, которое влечет за собой неправильную работу и циркуляцию теплоносителя. В такой системе возникает повышенный шум и вибрации. Более того, если в котле установлен циркуляционный насос, попадание в него газообразных веществ может существенно сократить его срок службы. В совокупности все это может привести к полному выходу из строя системы отопления и остановке нормальной циркуляции. Для того чтобы это предотвратить, при постройке подобных систем используются специальные автоматические воздухоотводчики. Они отводят лишний образовавшийся в трубах воздух наружу, и при этом не дают возможность вытечь воде. Таким образом, устройство данных приборов построено на принципе клапана.
Устройство
По своей конструкции автоматический воздухоотводчик (Flexvent в том числе) являет собой механизм поплавково-клапанного типа, который состоит из латунного корпуса. Внутри данного инструмента размещен специальный поплавок с золотником. Последний соединяется с выпускным клапаном шарнирным способом. При этом запорные колпачки, выполняя функцию предохранителей, предотвращают несанкционированную утечку воды в случае выхода из строя всего устройства. Свои функции автоматические воздухоотводчики оптимально выполняют при температуре от -10 до +120 градусов Цельсия. А поскольку именно при закипании воды в системе образуются газообразные вещества, такая температура не вредит газоотводящему устройству, которое эффективно удаляет воздух из труб наружу.
Автоматические воздухоотводчики: принцип действия
Алгоритм работы данного механизма заключается в следующем. Когда воздух в трубе отсутствует, поплавок воздухоотводчика находится в верхнем положении, при этом не давая возможности клапану открыться (иначе из устройства произойдет утечка воды). Сам же поплавок изготавливается из облегченного полимерного материала, поэтому, когда в системе образуется скопление газа, он постепенно опускается, собирая в себе воздух, и в это же время происходит открытие клапана. После того как из системы было устранено нужное количество воздуха, устройство поднимается обратно в верхнее положение, и выпускной закрывает отверстие, через которое проходил газ.
Установка
Монтируется воздухоотводчик автоматический угловой чаще всего в вертикальном положении в самых верхних точках. Именно при таком расположении в устройство попадает наибольшее количество воздуха (а, как мы знаем, газ легче воды, и потому он стремится улетучиться вверх). Попадая на пиковую точку, автоматические воздухоотводчики начинают действовать и выводят лишнее накопление из системы в полном количестве. Монтируются такие механизмы практически на всех промышленных отопительных системах, нагревательных приборах и котлах. Однако стоит отметить, что его наличие не является обязательным условием при прокладке системы отопления.
