Устройство котел навьен – инструкция по ремонту, его устройство, настройка и описание всех возможных ошибок и их устранение

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Как увеличить время между пуском и отключением газового котла?

Если возникла проблема частого включения-выключения («тактования») газового котла, можно изменить разницу между пуском и остановкой агрегата. Это возможно с помощью инженерного меню Навьен:

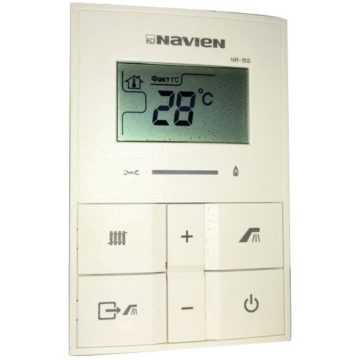

1. Выключают пульт и зажимают две кнопки «+» и «-» одновременно.
2. На дисплее появляется цифра от 2 до 20. Обычно 8 или 10.
3. С помощью клавиш  «+» и «-» увеличивают значение дельты между пуском и отключением.
4. По прошествии 5 секунд пульт гаснет.
5. Котел выключают из розетки, а потом включают снова.

Теперь газовый агрегат будет работать в новом режиме.

oteple.com

Устройство и сервис газового котла Navien Deluxe

___________________________________________________________________________

Двухконтурный газовый настенный котел Navien Deluxe 24k/16k предназначен для отопления жилых помещений на дачах, в коттеджах и загородных домах, а также может применяться для производственных объектов.

Котел Navien Deluxe Coaxial 24k – представляет настенный агрегат с принудительной системой удаления продуктов сгорания (закрытая камера), с раздельным теплообменником из нержавеющей стали и дистанционным пультом управления.

Вентилятор в сборе

Вентилятор обеспечивает подачу воздуха, необходимого для процесса горения, а также обеспечивает отвод оставшихся газов до и после процесса горения во избежание взрыва.

Операции по замене вентилятора:

– Удалите газовую трубу.

– Отсоедините шланг, соединяющий вентилятор и датчик давления воздуха.

– Вытащите два коннектора, соединяющих вентилятор с блоком управления.

– Выкрутите три винта крепления вентилятора.

– Сборку произвести в обратной последовательности.

Датчик по перегреву

Если температура воды в трубах превысит определенную температуру, то датчик по перегреву (биметаллический) блокирует работу горелки для защиты котла Navien Deluxe Coaxial 24k/16k и обеспечения безопасности пользователя.

Сервисное обслуживание: отсоедините коннектор от датчика по перегреву, используя мультитестер, измерьте сопротивление.

Если при комнатной температуре значение сопротивления меньше 0.3 Ом, это считается нормой. Если при комнатной температуре мультитестер показывает обрыв цепи, значит датчик по перегреву неисправен.

Работы по замене датчика перегрева:

– Выкрутите один винт из кронтштейна, на котором крепится датчик по перегреву.

– Удалите зажим на датчике по перегреву и отсоедините присоединенный к датчику по перегреву коннектор.

– После окончания работ произведите сборку.

Трансформатор розжига

Трансформатор розжига передает на главную горелку электрическую энергию в виде разряда высокого напряжения, который необходим для розжига.

Работы по техническому осмотру и замене трансформатора розжига котла Навьен Делюкс 24/16:

– Необходимо проверить через смотровое окно, происходит ли разряд.

– Проверить при помощи мультитестера нормальный выход напряжения из контроллера при попытке розжига.

– Нормальный диапазон напряжения: 187~235В

– Отсоедините от трансформатора розжига коннектор питания.

– Сборку произвести в обратной последовательности.

Электроды розжига и ионизации

При помощи электрода, находящегося в модуле горелки, создается разряд для розжига.

Операции по техническому обслуживанию и разборке:

– Если отсутствует розжиг, проведите наблюдение через окошко контроля пламени, хороший ли разряд дает воспламенитель.

– Извлеките электрод и проверьте диапазон расстояния между электродами воспламенителя. Нормальный диапазон: 3.5-4.5мм

– Если не определяется пламя, то данную функцию невозможно проверить мультитестером, необходимо наличие специального измерительного оборудования.

– Разберите трансформатор розжига.

– Отсоедините от электрода провод датчика пламени, выкрутите два крепежных винта из кронштейна для крепления электрода и извлеките электрод.

– После окончания работ произведите сборку.

Основной теплообменник

Основной теплообменник котла Navien Deluxe 24k/16k абсорбирует тепло от сгораемого газа, выделяемого горелкой, и передает его к отопительным трубам и вторичному теплообменнику.

Работы по сервисному обслуживанию:

– Через окошко контроля пламени проведите визуальный осмотр на предмет утечек в теплообменнике.

– После разборки проведите визуальный осмотр на предмет засорений известняковыми отложениями или коррозии между «ребрами».

Операции по замене теплообменника:

– Снять с котла газопровод, трасформатор розжига, вентилятор и датчик по перегреву.

– Отсоедините заземляющий провод, выкрутите винты выходного адаптера теплообменника и кронштейна, затем снимите камеру сгорания.

– Выкрутите восемь винтов, коллектор дымовых газов в верхней части камеры сгорания с теплообменником, иснимите коллектор дымовых газов.

– Выкрутите девять винтов, скрепляющих крышку камеры сгорания.

– Выкрутите шесть винтов, соединяющих теплообменник с корпусом камеры сгорания.

– Сборку произвести в обратной последовательности. Обратите внимание на состояние керамического уплотнения на теплообменнике.

Циркуляционный насос

Циркуляционный насос передает нагретую в основном теплообменнике отопительную воду в отопительные трубы или к теплообменнику ГВС.

Работы по разборке насоса:

– Удалите сливную пробку, соединенную с насосом, и снимите соединительный коннектор.

– Удалить с насоса соединяющий зажим.

– Удалите гайку с трубки-входа отопительной воды, присоединенной к циркуляционному насосу.

– После окончания работ произведите сборку.

Газовый клапан

Газовый клапан регулирует количество газа, разрешенного к подаче в соответствии со значением тока, поставляемого главным контроллером. А также, получая сигнал датчика, блокирует поступление газа в случае возникновения проблем с горением.

Проверка газового клапана на разрыв в электроцепи:

– При помощи тестера проверьте электроцепь на разрыв на 1-м и 2-м соленоидах клапана, на катушке модуляции.

– Оптимальное значение сопротивления на 1 и 2 соленоидных клапанах 5,5 кОм, на катушке модуляции 78 Ом.

– При помощи тестера измерьте напряжение, подаваемое на газовый клапан, подсоединив клеммы тестера к газовому клапану.

– Номинальное значение напряжения: 200 ± 20В.

– Если возникнут проблемы со значением напряжения, замените контроллер.

– Проверьте правильность работы газового клапана – открыт или закрыт соленоидный клапан, можно определить по характерному щелчку при подаче электропитания.

Работы по замене газового клапана:

– Удалите коннекторы, подключенные к газовому клапану, 1-му и 2-му соленоидным клапанам, а также к катушке модуляции

– Удалите газопровод.

– Выкрутите два винта из адаптера газового клапана в нижней части котла Навьен Делюкс.

– После окончания работ произведите сборку.

Трехходовой кран

Если при использовании горячей воды переключатель клапана обнаруживает поток, клапан перекрывает поток отопительной воды и изменяет ее поток в сторону теплообменника, позволяя пользоваться горячей водой. (Если прекратить использование горячей воды, то она начинает автоматически поступать в трубы отопления.)

Способ замены:

– Удалите циркуляционный насос.

– Отсоедините от контроллера коннекторы трехходового крана.

– Выкрутите винты, удалите трубные зажимы, а затем отсоедините трубы отопления.

– Удалите 2 винта из адаптера подачи отопительной воды в нижней части котла Navien Deluxe Coaxial 24k/16k.

– После окончания работ произведите сборку.

Гидроузел датчика протока ГВС с краном подпитки в сборе

Гидроузел датчика протока ГВС с краном подпитки в сборе проводит мониторинг потока горячей воды и, посылая сигнал на контроллер к работе трехходового крана, контролирует функции подачи горячей воды. При помощи крана подпитки можно вручную произвести подпитку воды в трубах.

Гидроузел датчика протока ГВС с краном подпитки в сборе также понижает давление воды, поступающей из зоны высокого давления, и, ограничивая поток, оптимизирует функции горячей воды.

Проведение технического обслуживания:

– При помощи мультитестера измерьте сопротивление гидроузла датчика протока ГВС с краном подпитки в сборе, как при включенной, так и отключенной горячей воде.

– Гидроузел протока ГВС с краном подпитки в сборе имеет аналогичные строение, форму и характеристики, что и датчик протока ОВ, поэтому метод проведения техобслуживания будет также идентичен.

Работы по замене:

– Удалите газопровод и газовый клапан.

– Отсоедините коннектор, соединяющий гидроузел датчика протока ГВС с контроллером.

– Удалите 2 винта адаптера подачи ХВС в нижней части котла Navien Deluxe Coaxial.

– При помощи гаечного ключа раскрутите гайку, соединяющую гидроузел датчика ГВС с краном подпитки и подпиточную трубу.

– Удалите трубный зажим между теплообменником ГВС и гидроузлом датчика ГВС с краном подпитки, затем снимите гидроузел датчика ГВС с краном подпитки.

– Сборку произвести в обратной последовательности.

Датчик давления воздуха APS

Датчик давления воздуха в случае наличия избыточного давления в дымоходе или встречного ветра посылает сигнал на контроллер о необходимости прекращения подачи газа. Также проверяет количество воздуха для пропорционального контроллера.

Электрическое напряжение датчика давления воздуха определяет частоту вращения вентилятора. Во время остановки вентилятора напряжение датчика давления воздуха составляет 0.3В DC.

Если напряжение упадет ниже 0.06В DC или произойдет короткое замыкание (выше 4.8В), по истечении 30 сек. после остановки вентилятора, котел Navien Deluxe 24k/16k выдаст ошибку работы датчика давления воздуха (Е27).

Метод замены:

– Отсоедините вентилятор в сборе.

– Отсоедините шланги и коннектор, прикрепленные к датчику давления воздуха.

– Выкрутите 2 винта, прикрепленных в нижней части котла.

– Во время присоединения шлангов желтый шланг следует подсоединить внизу, а белый вверху.

– После окончания работ произведите сборку.

Датчик температуры

Датчик температуры расположен внутри котла Навьен Делюкс 24/16, служит для измерения температуры воды и посылает соответствующие сигналы контроллеру.

Проведение технического обслуживания:

– Отсоедините коннектор от датчика температуры.

– Выставите мультитестер на измерение сопротивления и измерьте значение сопротивления с обеих сторон датчика температуры.

– Если значение сопротивления, измеренное у датчика температуры, не совпадает со стандартными значениями, температурный датчик следует заменить. (Если измерять сопротивление температурного датчика, держа его в руках, то значение сопротивления примерно 5~6 Ом будет считаться нормой.)

Операции по замене:

– Отсоедините коннектор от датчика температуры.

– Отверните 2 винта, закрепленных на датчике температуры, вытащите датчик и замените его.

– Сборку произвести в обратной последовательности.

Теплообменник ГВС

Во время пользования горячей водой вода системы отопления поступает из основного теплообменника к теплообменнику ГВС, где смешивается с хозяйственной водой, передавая ей тепло, тем самым позволяя использовать горячую воду, что является основной функцией данной детали.

Работы по замене:

– Извлеките гидроузел датчика протока ГВС с краном подпитки.

– Удалите трубный зажим между фитингом контура ГВС и теплообменником ГВС, а также 2 винта в нижней части котла, после чего снимите фитинг контура ГВС.

– Снимите 2 зажима в нижней части теплообменника ГВС и выньте его.

– Сборку произвести в обратной последовательности.

Коллектор с форсунками

Коллектор с форсунками поставляет необходимое количество газа для горения котла Navien Deluxe 24k/16k.

Проведение технического обслуживания – После разборки проводится визуальный осмотр отверстий форсунок на предмет закупоривания и наличия загрязнений.

Способ замены:

– Отсоедините коннектор, соединяющийся с трансформатором розжига.

– После отсоединения провода датчика пламени от электрода отсоедините провод заземления.

– Удалите четыре винта на газопроводе и снимите его.

– Удалите 11 винтов на передней крышке и 2 винта в верхней части камеры сгорания.

– Снимите датчик по перегреву и кронштейн датчика, затем уберите крышку камеры сгорания.

– Отсоедините коллектор с форсунками, удалив 2 крепежных винта.

– Извлеките коллектор с форсунками и замените его на новый.

– Замену коллектора с форсунками производите согласно модели котла Навьен Делюкс и разновидности форсунки.

– При замене необходимо поменять установочные значения MIN/MAX газового клапана.

– Сборку произвести в обратной последовательности.

Горелка в сборе

Основные особенности:

Кол-во выемок в зависимости от мощности:

– Navien Deluxe 13-24K: 8шт.
– Navien Deluxe 30K: 10 шт.
– Navien Deluxe 35-40K: 12 шт.

Материал выемки – Нержавеющая сталь

Метод замены:

– Выньте коллекторы с форсунками.

– Выкрутите два крепежных винта в горелке.

– Выньте горелку в собре и замените ее на новую.

– После окончания работ произведите сборку.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Обслуживание компонентов газового котла Navien Deluxe

__________________________________________________________________________

Обслуживание компонентов газового котла Navien Deluxe

Двухконтурный газовый настенный котел Navien Deluxe 24k/16k предназначен для отопления жилых помещений на дачах, в коттеджах и загородных домах, а также может применяться для производственных объектов.

Котел Navien Deluxe Coaxial 24k – представляет настенный агрегат с принудительной системой удаления продуктов сгорания (закрытая камера), с раздельным теплообменником из нержавеющей стали и дистанционным пультом управления.

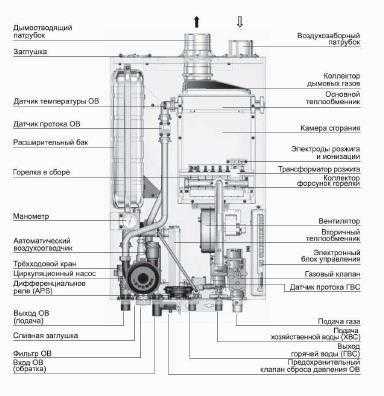

Рис.1. Устройство настенного котла Navien Deluxe 24k/16k

Вентилятор в сборе

Вентилятор обеспечивает подачу воздуха, необходимого для процесса горения, а также обеспечивает отвод оставшихся газов до и после процесса горения во избежание взрыва.

Операции по замене вентилятора:

– Удалите газовую трубу.

– Отсоедините шланг, соединяющий вентилятор и датчик давления воздуха.

– Вытащите два коннектора, соединяющих вентилятор с блоком управления.

– Выкрутите три винта крепления вентилятора.

– Сборку произвести в обратной последовательности.

Датчик по перегреву

Если температура воды в трубах превысит определенную температуру, то датчик по перегреву (биметаллический) блокирует работу горелки для защиты котла Navien Deluxe Coaxial 24k/16k и обеспечения безопасности пользователя.

Сервисное обслуживание: отсоедините коннектор от датчика по перегреву, используя мультитестер, измерьте сопротивление.

Если при комнатной температуре значение сопротивления меньше 0.3 Ом, это считается нормой. Если при комнатной температуре мультитестер показывает обрыв цепи, значит датчик по перегреву неисправен.

Работы по замене датчика перегрева:

– Выкрутите один винт из кронтштейна, на котором крепится датчик по перегреву.

– Удалите зажим на датчике по перегреву и отсоедините присоединенный к датчику по перегреву коннектор.

– После окончания работ произведите сборку.

Трансформатор розжига

Трансформатор розжига передает на главную горелку электрическую энергию в виде разряда высокого напряжения, который необходим для розжига.

Работы по техническому осмотру и замене трансформатора розжига котла Навьен Делюкс 24/16:

– Необходимо проверить через смотровое окно, происходит ли разряд.

– Проверить при помощи мультитестера нормальный выход напряжения из контроллера при попытке розжига.

– Нормальный диапазон напряжения: 187~235В

– Отсоедините от трансформатора розжига коннектор питания.

– Сборку произвести в обратной последовательности.

Электроды розжига и ионизации

При помощи электрода, находящегося в модуле горелки, создается разряд для розжига.

Операции по техническому обслуживанию и разборке:

– Если отсутствует розжиг, проведите наблюдение через окошко контроля пламени, хороший ли разряд дает воспламенитель.

– Извлеките электрод и проверьте диапазон расстояния между электродами воспламенителя. Нормальный диапазон: 3.5-4.5мм

– Если не определяется пламя, то данную функцию невозможно проверить мультитестером, необходимо наличие специального измерительного оборудования.

– Разберите трансформатор розжига.

– Отсоедините от электрода провод датчика пламени, выкрутите два крепежных винта из кронштейна для крепления электрода и извлеките электрод.

– После окончания работ произведите сборку.

Основной теплообменник

Основной теплообменник котла Navien Deluxe 24k/16k абсорбирует тепло от сгораемого газа, выделяемого горелкой, и передает его к отопительным трубам и вторичному теплообменнику.

Работы по сервисному обслуживанию:

– Через окошко контроля пламени проведите визуальный осмотр на предмет утечек в теплообменнике.

– После разборки проведите визуальный осмотр на предмет засорений известняковыми отложениями или коррозии между «ребрами».

Операции по замене теплообменника:

– Снять с котла газопровод, трасформатор розжига, вентилятор и датчик по перегреву.

– Отсоедините заземляющий провод, выкрутите винты выходного адаптера теплообменника и кронштейна, затем снимите камеру сгорания.

– Выкрутите восемь винтов, коллектор дымовых газов в верхней части камеры сгорания с теплообменником, иснимите коллектор дымовых газов.

– Выкрутите девять винтов, скрепляющих крышку камеры сгорания.

– Выкрутите шесть винтов, соединяющих теплообменник с корпусом камеры сгорания.

– Сборку произвести в обратной последовательности. Обратите внимание на состояние керамического уплотнения на теплообменнике.

Циркуляционный насос

Циркуляционный насос передает нагретую в основном теплообменнике отопительную воду в отопительные трубы или к теплообменнику ГВС.

Работы по разборке насоса:

– Удалите сливную пробку, соединенную с насосом, и снимите соединительный коннектор.

– Удалить с насоса соединяющий зажим.

– Удалите гайку с трубки-входа отопительной воды, присоединенной к циркуляционному насосу.

– После окончания работ произведите сборку.

Газовый клапан

Газовый клапан регулирует количество газа, разрешенного к подаче в соответствии со значением тока, поставляемого главным контроллером. А также, получая сигнал датчика, блокирует поступление газа в случае возникновения проблем с горением.

Проверка газового клапана на разрыв в электроцепи:

– При помощи тестера проверьте электроцепь на разрыв на 1-м и 2-м соленоидах клапана, на катушке модуляции.

– Оптимальное значение сопротивления на 1 и 2 соленоидных клапанах 5,5 кОм, на катушке модуляции 78 Ом.

– При помощи тестера измерьте напряжение, подаваемое на газовый клапан, подсоединив клеммы тестера к газовому клапану.

– Номинальное значение напряжения: 200 ± 20В.

– Если возникнут проблемы со значением напряжения, замените контроллер.

– Проверьте правильность работы газового клапана – открыт или закрыт соленоидный клапан, можно определить по характерному щелчку при подаче электропитания.

Работы по замене газового клапана:

– Удалите коннекторы, подключенные к газовому клапану, 1-му и 2-му соленоидным клапанам, а также к катушке модуляции

– Удалите газопровод.

– Выкрутите два винта из адаптера газового клапана в нижней части котла Навьен Делюкс.

– После окончания работ произведите сборку.

Трехходовой кран

Если при использовании горячей воды переключатель клапана обнаруживает поток, клапан перекрывает поток отопительной воды и изменяет ее поток в сторону теплообменника, позволяя пользоваться горячей водой. (Если прекратить использование горячей воды, то она начинает автоматически поступать в трубы отопления.)

Способ замены:

– Удалите циркуляционный насос.

– Отсоедините от контроллера коннекторы трехходового крана.

– Выкрутите винты, удалите трубные зажимы, а затем отсоедините трубы отопления.

– Удалите 2 винта из адаптера подачи отопительной воды в нижней части котла Navien Deluxe Coaxial 24k/16k.

– После окончания работ произведите сборку.

Гидроузел датчика протока ГВС с краном подпитки в сборе

Гидроузел датчика протока ГВС с краном подпитки в сборе проводит мониторинг потока горячей воды и, посылая сигнал на контроллер к работе трехходового крана, контролирует функции подачи горячей воды. При помощи крана подпитки можно вручную произвести подпитку воды в трубах.

Гидроузел датчика протока ГВС с краном подпитки в сборе также понижает давление воды, поступающей из зоны высокого давления, и, ограничивая поток, оптимизирует функции горячей воды.

Проведение технического обслуживания:

– При помощи мультитестера измерьте сопротивление гидроузла датчика протока ГВС с краном подпитки в сборе, как при включенной, так и отключенной горячей воде.

– Гидроузел протока ГВС с краном подпитки в сборе имеет аналогичные строение, форму и характеристики, что и датчик протока ОВ, поэтому метод проведения техобслуживания будет также идентичен.

Работы по замене:

– Удалите газопровод и газовый клапан.

– Отсоедините коннектор, соединяющий гидроузел датчика протока ГВС с контроллером.

– Удалите 2 винта адаптера подачи ХВС в нижней части котла Navien Deluxe Coaxial.

– При помощи гаечного ключа раскрутите гайку, соединяющую гидроузел датчика ГВС с краном подпитки и подпиточную трубу.

– Удалите трубный зажим между теплообменником ГВС и гидроузлом датчика ГВС с краном подпитки, затем снимите гидроузел датчика ГВС с краном подпитки.

– Сборку произвести в обратной последовательности.

Датчик давления воздуха APS

Датчик давления воздуха в случае наличия избыточного давления в дымоходе или встречного ветра посылает сигнал на контроллер о необходимости прекращения подачи газа. Также проверяет количество воздуха для пропорционального контроллера.

Электрическое напряжение датчика давления воздуха определяет частоту вращения вентилятора. Во время остановки вентилятора напряжение датчика давления воздуха составляет 0.3В DC.

Если напряжение упадет ниже 0.06В DC или произойдет короткое замыкание (выше 4.8В), по истечении 30 сек. после остановки вентилятора, котел Navien Deluxe 24k/16k выдаст ошибку работы датчика давления воздуха (Е27).

Метод замены:

– Отсоедините вентилятор в сборе.

– Отсоедините шланги и коннектор, прикрепленные к датчику давления воздуха.

– Выкрутите 2 винта, прикрепленных в нижней части котла.

– Во время присоединения шлангов желтый шланг следует подсоединить внизу, а белый вверху.

– После окончания работ произведите сборку.

Датчик температуры

Датчик температуры расположен внутри котла Навьен Делюкс 24/16, служит для измерения температуры воды и посылает соответствующие сигналы контроллеру.

Проведение технического обслуживания:

– Отсоедините коннектор от датчика температуры.

– Выставите мультитестер на измерение сопротивления и измерьте значение сопротивления с обеих сторон датчика температуры.

– Если значение сопротивления, измеренное у датчика температуры, не совпадает со стандартными значениями, температурный датчик следует заменить. (Если измерять сопротивление температурного датчика, держа его в руках, то значение сопротивления примерно 5~6 Ом будет считаться нормой.)

Операции по замене:

– Отсоедините коннектор от датчика температуры.

– Отверните 2 винта, закрепленных на датчике температуры, вытащите датчик и замените его.

– Сборку произвести в обратной последовательности.

Теплообменник ГВС

Во время пользования горячей водой вода системы отопления поступает из основного теплообменника к теплообменнику ГВС, где смешивается с хозяйственной водой, передавая ей тепло, тем самым позволяя использовать горячую воду, что является основной функцией данной детали.

Работы по замене:

– Извлеките гидроузел датчика протока ГВС с краном подпитки.

– Удалите трубный зажим между фитингом контура ГВС и теплообменником ГВС, а также 2 винта в нижней части котла, после чего снимите фитинг контура ГВС.

– Снимите 2 зажима в нижней части теплообменника ГВС и выньте его.

– Сборку произвести в обратной последовательности.

Коллектор с форсунками

Коллектор с форсунками поставляет необходимое количество газа для горения котла Navien Deluxe 24k/16k.

Проведение технического обслуживания – После разборки проводится визуальный осмотр отверстий форсунок на предмет закупоривания и наличия загрязнений.

Способ замены:

– Отсоедините коннектор, соединяющийся с трансформатором розжига.

– После отсоединения провода датчика пламени от электрода отсоедините провод заземления.

– Удалите четыре винта на газопроводе и снимите его.

– Удалите 11 винтов на передней крышке и 2 винта в верхней части камеры сгорания.

– Снимите датчик по перегреву и кронштейн датчика, затем уберите крышку камеры сгорания.

– Отсоедините коллектор с форсунками, удалив 2 крепежных винта.

– Извлеките коллектор с форсунками и замените его на новый.

– Замену коллектора с форсунками производите согласно модели котла Навьен Делюкс и разновидности форсунки.

– При замене необходимо поменять установочные значения MIN/MAX газового клапана.

– Сборку произвести в обратной последовательности.

Горелка в сборе

Основные особенности:

Кол-во выемок в зависимости от мощности:

– Navien Deluxe 13-24K: 8шт.
– Navien Deluxe 30K: 10 шт.
– Navien Deluxe 35-40K: 12 шт.

Материал выемки – Нержавеющая сталь

Метод замены:

– Выньте коллекторы с форсунками.

– Выкрутите два крепежных винта в горелке.

– Выньте горелку в собре и замените ее на новую.

– После окончания работ произведите сборку.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Обзор модельного ряда и особенности эксплуатации газовых котлов отопления Navien

Количество котлов от различных производителей на сегодняшнем рынке составляет добрых несколько десятков. Без труда можно найти и отечественную, и зарубежную технику с любыми техническими характеристиками и на любой кошелек. Газовый котел Navien относится к категории общедоступных моделей и обладает неплохими техническими качествами.

Он появился в продаже относительно недавно, но уже успел завоевать немалую популярность. Изготавливается оборудование с применением всех последних инженерных достижений. Причем передовые технологии сразу после успешного прохождения испытаний немедленно внедряются в новые модели. Это позволяет уверенно шагать в ногу с конкурентами и не отдавать своих позиций в отрасли.

Принцип работы оборудования

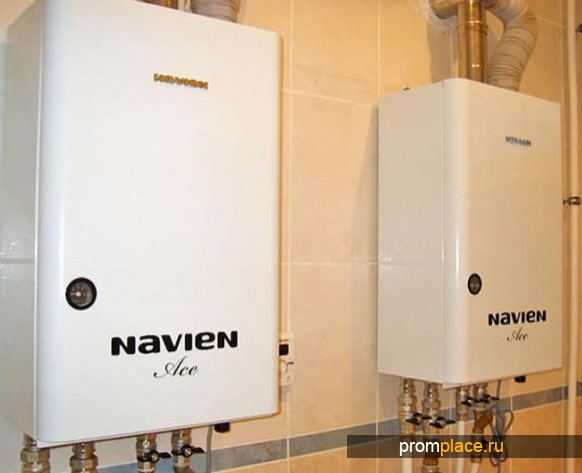

Настенные газовые котлы Навьен хорошо подготовлены для эксплуатации в российских реалиях. Благодаря высокоточным системам контроля они хорошо могут справляться с недостаточным давлением газа в газопроводе и с низким качеством его очистки. Агрегаты также не боятся низкого напора воды, так как используют систему принудительной циркуляции теплообменника. От перепадов напряжения в сети их защищает встроенная система стабилизаторов и предохранителей.

Уровень энергопотребления и расход топлива сопоставимы с ведущими мировыми производителями. Коэффициент полезного действия находится выше уровня 90%. Изготавливается агрегат из легких, но при этом прочных и долговечных материалов, так что срок его эксплуатации достигает нескольких десятилетий. При необходимости любые запчасти можно без проблем достать у официальных дилеров.

Кроме систем отопления в модельном ряду также присутствуют двухконтурные котлы Navien, которые работают не только на обогрев помещения, но и на горячее водоснабжение. Они оснащаются двумя независимыми контурами, каждый из которых отвечает за свою работу. При этом качество выполнения одной операции будет столь же высоким, как и у другой.

Два контура позволяют не расставлять задачи по приоритетам, а выполнять их одновременно с максимальной эффективностью. В систему защиты также входит функция антизамерзания, которая позволяет следить за температурой воды в системе. При падении ниже критического уровня автоматически запускается горелка, которая прогревает теплоноситель до 21 градуса по Цельсию.

Устранение ошибок и неисправностей

Правильно обращаться с котлом отопления Navien поможет подробная инструкция. Она идет в комплекте с каждой моделью и содержит детальное руководство пользователя с наглядными картинками. Из нее можно узнать о подключении аппарата, настройке основных параметров, технических характеристиках. Особое внимание стоит уделить разделу с рекомендациями производителя по эксплуатации. Наиболее частой причиной поломок становится неправильное обращение с котлом, так что стоит хорошо изучить каждую функцию и не нажимать кнопок без видимой на то причины.

Система компьютеризированного управления котлом позволяет выводить все ошибки и неисправности в работе Navien в виде цифровых кодов. Каждое обозначение несет определенную информацию, которая поможет при диагностике и назначении ремонтных мероприятий. Посмотреть расшифровку каждой ошибки можно в инструкции. Но самостоятельно заниматься ремонтом лучше не стоит. Если котел находится на гарантии, то самовольное вмешательство приведет к прекращению гарантийного обслуживания.

Ремонт котлов Navien в 90% случаев осуществляется прямо на месте. Достаточно вызвать мастера по одному из указанных в гарантии телефонов и быть дома в назначенное время. Отсоединение котла и необходимость его транспортировки с мастерскую случаются только в случаях возникновения серьезных неисправностей.

Отзывы о корейских котлах Navien в подавляющем большинстве случаев носят положительный характер. Владельцам нравится отличный уровень технического оснащения, экономичность и высокие уровни экологических показателей. Окупаемость агрегата наступает за два-три сезона.

В своем ценовом диапазоне марка является одной из наиболее оптимальных и доступных для широких масс населения. Дизельные котлы Навьен являются самыми продаваемыми на российском рынке в последние годы. Они обладают наилучшими показателями цена/качество и способны с максимальной эффективностью использовать топливо.

Популярные модели котлов

В модельный ряд входят следующие разновидности:

• 1.    Котлы Navien Deluxe предназначаются для обогрева домов и квартир средней площади. Они обладают двумя независимыми контурами, турбированной тягой и камерой сгорания закрытого типа. Небольшие габариты и настенный тип крепления понравятся всем пользователям, так как аппарат не отнимет много места.

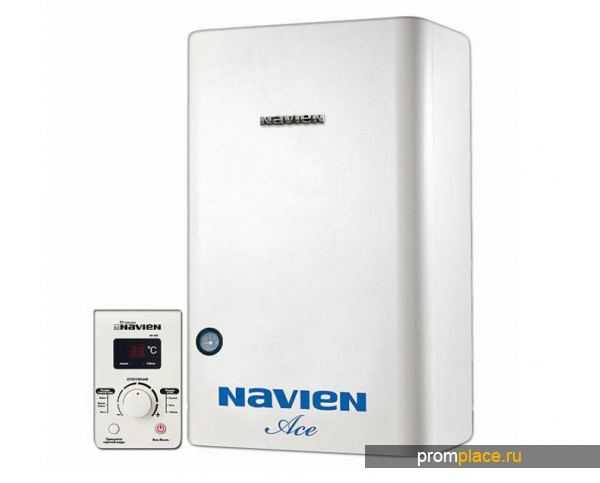

• 2.    Газовый котел Navien Ace Coaxial оснащен более продуманной системой вывода продуктов горения в атмосферу. Конструкторы учли пожелания пользователей, проживающих в северных регионах, где зимние температуры порой опускаются ниже -40 градусов по Цельсию. Благодаря измененному дымоходу он больше не замерзает даже в самый лютый мороз на улице.
• 3.    Котел Navien ATMO оснащен передовой системой автоматического управления, Которая позволяет быстро приспосабливаться к изменяющимся условиям окружения. Котел будет сам реагировать на уровень температуры и, исходя из полученных показателей, принимать решение о добавлении или убавлении тепла.

Диапазон цен на котлы Navien достаточно широк и определяется в первую очередь номинальной мощностью агрегата.

promplace.ru
