внутреннее устройство и переоснащение для работы на сжиженном газе (видео)
По оценкам специалистов и реальных пользователей, газовый котёл Viessmann Vitopend 100, пожалуй, лучший настенный газовый котёл для небольшого частного дома. Он практически не ломается, компактен и был разработан специально для России: может работать на газе с давлением от 13 мбар.
Котёл Vitopend 100. Фото сайта estock.by
Профессионалы высоко оценивают этот котёл, по сравнению с другим аналогичным оборудованием, представленным на бытовом рынке. Это самый надёжный котёл. Но даже если ему потребуется ремонт (что, безусловно, вполне вероятно для любого оборудования, работающего длительный срок), то стоимость запасных частей невысока, а поломки, как правило, незначительны и легко устраняются.
Котёл Vitopend 100 отлично подходит для обогрева и обеспечения горячей водой частного дома площадью до 100 квадратных метров или поквартирного отопления и горячего водоснабжения. Дизайн лаконичен, управление настройками понятно и логично. В нижней части котла есть пять выходов, что соответствует типовой европейской схеме подключения.
В следующем видеоролике вы можете увидеть небольшой обзор котла Vitopend 100, который подготовили специалисты компании Геотермика (Краснодарский край).
Не секрет, что жёлтые трубы дотянулись ещё не до всех уголков нашей страны, а электрическое отопление довольно дорого и не всегда доступно, так как необходимая мощность может быть выделена не везде. Несомненное достоинство котла Viessmann Vitopend 100 — возможность его переоборудования для работы на сжиженном газе.
Для того чтобы подключить котёл к сжиженному газу, в первую очередь необходимо заменить в нём горелку. Она поставляется в готовом виде (с собранными форсунками), поэтому меняется достаточно просто и быстро. Форсунки горелки для работы на сжиженном газе имеют заметно меньший диаметр отверстия, по сравнению с теми, что предназначены для магистрального газа.
После замены горелочной рампы необходимо настроить газовый клапан. Для этого применяется специальный манометр и катетер. Замеряется входное давление газа, а затем, после включения котла, настраиваются параметры максимальной и минимальной мощности в соответствии с рекомендованными паспортными значениями.
В следующем видеоролике специалист компании Геотермика знакомит с внутренним устройством котла Vitopend 100 и демонстрирует процесс его переоборудования для работы на сжиженном газе.
Переоснащение котла не представляет особых затруднений, но заниматься ею должны только специалисты профильных компаний.
7dach.ru
Настенный газовый котёл Viessmann Vitopend 100-W

Мы рады Вас видеть на нашем сайте отопительной техники. В этой статье постараемся подобрать и рассказать Вам о настенном газовом котле viessmann vitopend 100-w. Первые газовые настенные котлы viessmann vitopend появились в 90-х годах, с того времени они себя зарекомендовали как одни из самых энерго – экономичных, простых в эксплуатации и обслуживании.
Котлы серии витопенд имеют несколько типов по мощности и принципу работы. Виссманн витопенд (пример: котёл vitopend 100 Wh2B ) существуют с открытой (забор воздуха из помещения) и закрытой камерой сгорания, с принудительным дымоудалением (встроенный вентилятор), модулируемой газовой горелкой под природный и сжиженный газ, одноконтурные и двухконтурные для приготовления горячей воды-11,4лит./мин. Мощность котлов от 10 до 31 кВт в двух типах – от 10.7до 24,8 кВт и второй от 13,2 до 31 кВт. Если рассчитывать по площади помещения, теплопотерям, количества окон и дверей, высоты потолков; данной серии котлов висман хватает примерно на 300 кв. метров(данные расчёты точно произведут наши инженеры при подборе отопительного оборудования к Вашему дому).
В 2010 году компания Viessmann выпустила на Российский рынок новый viessmann vitopend 100-W Wh2D , так же с возможностью выбора мощности, типа горелки, одноконтурный и двухконтурный. От прошлой модели он отличается модернизацией по улучшению шума – изоляции, добавлен жидкокристаллический монитор с выводом информации о функции котла и работы в настоящее время (температура, индикация горелки и т.д.). На дисплей выводятся все появившиеся ошибки, на которые Вы можете посмотреть описание в инструкции viessmann vitopend 100-W Wh2D. Так же на котле улучшена гидравлическая плата от компании Grundfos, с новым клапаном протока и шаговым электродвигателем. Теперь при демонтаже шагового электродвигателя воду с котла сливать не надо, что упрощает его обслуживание. Новый газовый котёл висман vitopend 100 (одноконтурный) имеет возможность подключения водонагревателя Vitocell-W , для приготовления горячей воды. Емкостный водонагреватель для газового котла висман существует подставной и приставной, с объёмом от 120 до 300 литров. К котлу можно подключить устройство дистанционного управления (регулятор температуры помещения), при использовании комнатного датчика температуры Вы будете экономить расход газа на 30-40%, влажность помещения улучшиться.
Viessmann разработал и выпустил в 2010 году новый настенный котел Vitopend 111 WHSB, с полностью автоматическим режимом работы. За его не высокую стоимость Вы получаете отопительный котёл с встроенным водонагревателем на 46 литра из нержавеющей стали и 18 литров в минуту горячего водоразбора, модулируемая горелка, контроллера с постоянной температурой или погодозависимый- что сэкономит расход газа и улучшит комфорт приготовления отопления. Работает на природном и сжиженном газе, КПД до 93%, удобен в сервисном обслуживании и имеет быстроразъёмные соединения аква – платы.
Для приготовления горячей воды с высокой комфортностью viessmann выпустил газовый котёл Vitopend 100 WHKB (мощность от 10,5 до 30 кВт), т.е. в котёл встроен теплообменник с объёмом греющего контура горячей воды на 4 литра. Система дымоходов ко всем Vitopen 100 предусмотрена как вертикальное удаление, приток (коаксиальная труба) через крышу дома или горизонтальное через стены; возможно подключение к общему дымоходу многоквартирного дома; забор воздуха горизонтальное через наружную стену, а удаление через кровлю (вертикально) дома; с горизонтальным забором воздуха через стену и удалением горизонтально через стену.
Дополнительное дистанционное управления для котлов Viessmann Vitopend.
Компания Viessmann выпустила новые комнатные датчики, а именно:
Vitotrol 100 RT, регулятор температуры помещения с релейным выходом, режим работы с напряжением 230 В;
Vitotrol 100 UTA, работа от сетевого напряжения 230 В, релейный выход, аналоговый выход, с суточной программой;
Vitotrol 100 UTDB , работа от 3 В, релейный выход, цифровой таймер, программируемое подключение суточных и недельных режимов работы; – адаптер электрических подключений для Vitotrol тип UTD или программные терморегуляторы на 24В для работы посредством имеющегося низковольтного кабеля;

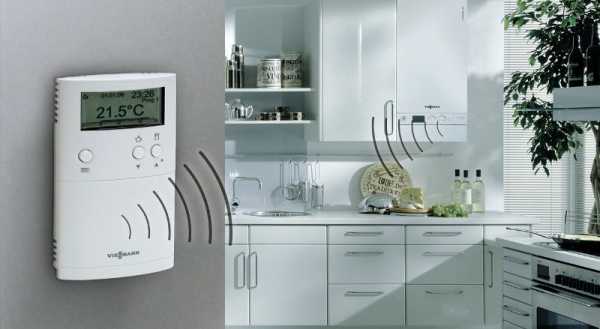

Vitotrol 100 UTDB-RF , регулятор температуры помещения с радиопередатчиком, релейным выходом, приёмник 230В, регулятор работает от 3В, суточные и недельные режимы.
Если Вы решили установить котёл на кухне, в коридоре Вашего дома для закрытия под котлом кранов и разводки котла viessmann vitopend 100-W имеется декоративная крышка (арматурная крышка). Если у Вас возникли вопросы позвоните по телефону +7(812) 928-83-60, наши инженры-консультанты помогут Вам выборе оборудования и ответят на все вопросы.
Дополнительное описание, покупка и цены на все типы котлов Viessmann Vitopend 100-W.
ftenergo.com
Обзор одноконтурного котла Viessmann Vitopend 100-W Wh2D
___________________________________________________________________________
Газовый одноконтурный комбинированный котел Viessmann Vitopend 100-W Wh2D с открытой камерой сгорания для работы на природном и сжиженном газе предназначен для отопления помещений и оснащен контроллером для постоянной температуры подающей магистрали.
Монтаж водогрейного котла Viessmann Vitopend 100-W Wh2D и подключений
Подготовить соединения газового и водяного контура, а также электрические подключения с помощью имеющегося в комплекте монтажного шаблона.
Подключение дымохода
Рис.1. Подключение дымохода
A – Измерительное отверстие Ø 10 мм, B – 2 х диаметр дымохода
– Соединить патрубок уходящих газов кратчайшим путем с дымоходом посредством дымовой трубы.
– Избегать резких перегибов. Поперечное сечение труб дымохода и дымовой трубы должно соответствовать сечению патрубка котла. От дымохода до воспламеняющихся конструктивных элементов должно быть обеспечено расстояние не меньше 100 мм.
– Высверлить измерительное отверстие в трубе дымохода.
– Обеспечить теплоизоляцию дымохода (при необходимости).
Подключение газа
– Смонтировать запорный газовый кран на патрубке газа A. Момент затяжки 30 ±2 Нм.
– Провести испытание на герметичность.
– Для испытания на герметичность использовать только подходящие и допущенные средства для поиска течей (EN 14291) и приборы.
– Средства для поиска течей, содержащие неподходящие вещества (например, нитриты, сульфиды) могут стать причиной повреждений материала.
– Остатки средства для поиска течей после испытания удалить.
– Продуть газопровод.
Электрические подключения газового котла Viessmann Vitopend 100-W Wh2D

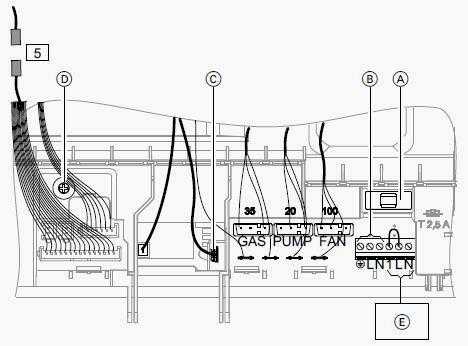

Рис.2. Электрические подключения
A – Предохранитель T 2,5 A, B – Подключение к сети, C – Ионизационная линия, D – Потенциометр, E – Сетевое подключение для вспомогательного оборудования (при подсоединении вынуть перемычку), Низковольтные штекеры: 5 – Датчик температуры емкостного водонагревателя (при наличии емкостного водонагревателя), Штекеры 230 В: 20 – Циркуляционный насос (внутренние подключения), 35 – Электромагнитный запорный газовый клапан (внутренние подключения), 100 – Блокирование вытяжных устройств. Подключение только через внешний модуль расширения h4 (принадлежность)
При монтаже настенных котлов Viessmann Vitopend 100-W Wh2D во влажных помещениях запрещается подключать к сети принадлежности на контроллере в зоне повышенной влажности.
При установке водогрейного агрегата за пределами влажных помещений подключение к сети принадлежностей может быть выполнено непосредственно на контроллере. Это подключение управляется непосредственно сетевым выключателем контроллера (макс. 1 A)
Рекомендуемый кабель питания от сети: NYM с соответствующим количеством жил для внешних подключений.
Вспомогательное оборудование:
– Vitotrol 100, тип RT
– Vitotrol 100, тип UTA
– Vitotrol 100, тип UTD
– Vitotrol 100, тип UTD-RF
Органы управления и индикации котлов Viessmann Vitopend 100-W Wh2D
Рис.3. Управление настенным газовым котлом Viessmann Vitopend 100-W Wh2D
A – Манометр, B – Дисплей, C – Ручка для регулировки температуры воды в контуре водоразбора ГВС, D – Ручка для регулировки температуры теплоносителя, E – Cетевой выключатель
Режим отопления
При подаче сигнала запроса теплогенерации от терморегулятора для помещений поддерживается заданное значение температуры котловой воды, установленное ручкой регулятора тем-ры.
Для достижения нужной температуры помещения должна быть установлена достаточно высокая заданная температура котловой воды.
Если сигнал запроса теплогенерации отсутствует, то температура котловой воды поддерживается на заданном уровне температуры для защиты от замерзания.
Повышение температуры котловой воды ограничивается термостатным ограничителем в газовом топочном автомате до 84 °C. Диапазон настройки температуры подающей магистрали: от 40 до 76 °C.
Приготовление горячей воды
Газовый одноконтурный водогрейный котел Viessmann Vitopend
Когда температура емкостного водонагревателя станет на 2,5 K ниже заданного значения, включаются горелка и циркуляционный насос, а трехходовой клапан переключается на приготовление горячей воды.
Заданное значение температуры котловой воды в состоянии при поставке максимум на 20 K превышает заданное значение температуры емкостного водонагревателя.
Если фактическая температура емкостного водонагревателя поднимется на 2,5 К выше заданного значения этой температуры, то горелка выключается, и активируется задержка выключения циркуляционного насоса.
Газовый комбинированный водогрейный котел Viessmann Vitopend
Когда реле расхода обнаруживает потребление горячей воды (> 3 л/мин), включаются горелка и циркуляционный насос, а трехходовой вентиль переключается на приготовление горячей воды.

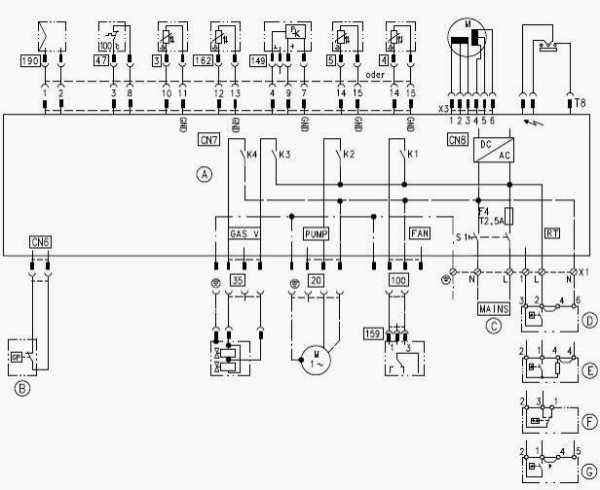

Рис.4. Схема электрических соединений и электромонтажная схема котлов Viessmann Vitopend 100-W Wh2D
A – Плата управления в приборе, B – Реле контроля давления газа (вспомогательное оборудование), C – Сетевое подключение, D – Vitotrol 100, UTA, E – Vitotrol 100, RT, F – Vitotrol 100, UTD, G – Vitotrol 100, UTD-RF, CN8 – Шаговый двигатель переключающего клапана, T8 – Трансформатор высокого напряжения и линия ионизации, 3 – Датчик температуры котловой воды, 4 – Датчик температуры на выходе (только газовый комбинированный водогрейный котел), 5 – Датчик температуры емкостного водонагревателя (только газовый одноконтурный котел), 20 – Внутренний циркуляционный насос, 35 – Электромагнитный запорный газовый клапан, 47 – Ограничитель температуры, 149 – Реле расхода, 100/159 – Блокировка вытяжных устройств посредством внешнего модуля расширения h4, 162 – Датчик контроля опрокидывания тяги, 190 – Модулирующая катушка
Включение газовых котлов Viessmann Vitopend 100:
– Проверить давление отопительной установки по манометру. Минимальное давление установки 0,8 бар.
– Если давление установки слишком низкое, известите местную специализированную фирму по отопительной технике.
– Режим эксплуатации с отбором воздуха для горения из помещения установки. Воздух для горения отбирается из помещения установки.
– Убедиться в том, что отверстия для приточной и вытяжной вентиляции помещения установки открыты и не заблокированы.
– Открыть запорный газовый кран.
– Включить сетевой выключатель. Теперь ваша отопительная установка и,
при наличии, также регулятор температуры помещения готовы к работе.
