Центральный тепловой пункт. Что такое ЦТП, описание, проектирование монтаж тепловых пунктов

Центральный тепловой пункт – ЦТП

• ЦТП – центральный тепловой пункт

Центральный тепловой пункт (в последующем ЦТП) является одним из элементов тепловой сети, расположенной в поселениях городского типа. Он выступает в роли связывающего звена между магистральной сетью и распределительными тепловыми сетями, которые идут непосредственно к потребителям тепловой энергии (в жилые дома, детсады, больницы и т.д.).

Обычно центральные тепловые пункты размещаются в отдельно стоящих сооружениях и обслуживают несколько потребителей. Это так называемые квартальные ЦТП. Но иногда такие пункты располагаются в техническом (чердачном) или подвальном помещении здания и предназначаются для обслуживания только этого здания. Такие тепловые пункты называются индивидуальными (ИТП).

Основные задачи тепловых пунктов – распределение теплоносителя и защита теплосетей от гидравлических ударов и утечек. Также в ТП контролируется и регулируется температура и давление теплоносителя. Температура воды, поступающая в отопительные приборы, подлежит регулировке относительно температуры наружного воздуха. То есть чем холоднее на улице, тем выше температура, подаваемая в распределительные тепловые сети.

Особенности работы ЦТП монтаж тепловых пунктов

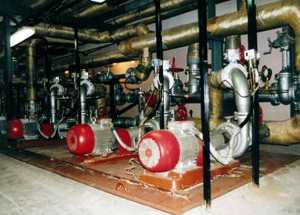

• Монтаж тепловых пунктов

Центральные тепловые пункты могут работать по зависимой схеме, когда теплоноситель с магистральной сети поступает непосредственно к потребителям. В этом случае ЦТП выступает в роли распределительного узла – теплоноситель делится для системы горячего водоснабжения (ГВС) и системы отопления. Вот только качество горячей воды, льющейся из наших кранов при зависимой схеме подключения, часто вызывает нарекания потребителей.

При независимом режиме работы, здание ЦТП оборудуется специальными подогревателями – бойлерами. В этом случае перегретая вода (с магистрального трубопровода) нагревает воду, проходящую по второму контуру, которая в дальнейшем и идет к потребителям.

Зависимая схема является экономически выгодной для ТЭЦ. Она не требует постоянного присутствия персонала в здании ЦТП. При такой схеме монтируются автоматические системы, которые позволяют дистанционно управлять оборудованием центральных тепловых пунктов и регулировать основные параметры теплоносителя (температуру, давление).

Оборудование центрального теплового пункта

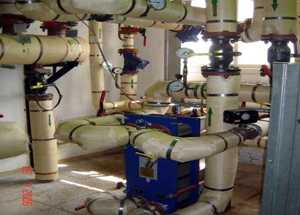

• Центральный тепловой пункт

ЦТП оборудуются различными приборами и агрегатами. В зданиях тепловых пунктов монтируется запорно-регулирующая арматура, насосы ГВС и отопительные насосы, приборы контроля и автоматики (регуляторы температуры, регуляторы давления), водо-водяные подогреватели и прочие приборы.

Помимо рабочих насосов отопления и ГВС обязательно должны присутствовать резервные насосы. Схема работы всего оборудования в ЦТП продумывается таким образом, что работа не прекращается даже в аварийных ситуациях. При длительном выключении электроэнергии или в случае возникновения чрезвычайных происшествий жители не останутся надолго без горячей воды и отопления. В этом случае будут задействованы аварийные линии подачи теплоносителя.

К обслуживанию оборудования, непосредственно связанного с тепловыми сетями, допускаются только квалифицированные работники.

Центральный тепловой пункт блочного типа будет иметь надежное оборудование. Причина и отличия от пресловутого ЦТП? Пункты тепловые западного производителя почти не имеет никаких запасных элементов. Как правило, подобные тепловые пункты укомплектованные паянными теплообменниками, что как минимум в полтора, а то и два раза дешевле, чем разборные. Но важно сказать, что тепловые центральные пункты такого типа будут обладать сравнительно небольшой массой и габаритов. Элементы ИТП очищают химическим путем – собственно, это главная причина, по которой такие теплообменники способны прослужить около десятилетия.

Основные этапы проектирования ЦТП

• Разводка тепла в ЦТП

Неотъемлемой частью капитального строительства или реконструкции центрального теплового пункта является его проектирование. Под ним понимаются комплексные поэтапные действия, направленные на расчет и создание точной схемы теплового пункта, получение необходимых согласований у снабжающей организации. Также проектирование ЦТП включает в себя рассмотрение всех вопросов, непосредственно связанных с конфигурацией, функционированием и обслуживанием оборудования для теплового пункта.

На начальном этапе проектирования ЦТП производится сбор необходимых сведений, которые в последующем необходимы для проведения расчетов параметров оборудования. Для этого сначала устанавливается общая длина коммуникаций трубопроводов. Эта информация для проектировщика представляет особую ценность. Кроме того, в сбор сведений входит информация о температурном режиме здания. Эти сведения в последующем необходимы для правильной настройки оборудования.

При проектировании ЦТП необходимо указывать меры безопасности эксплуатации оборудования. Для этого нужна информация о структуре всего здания – расположение помещений, их площадь и прочие необходимые сведения.

Согласование в соответствующих органах.

Все документы, которые включает в себя проектирование ЦТП, обязательно должны быть согласованы с муниципальными эксплуатационными органами. Для быстрого получения положительного результата важно грамотно составить всю проектную документацию. Поскольку реализация проекта и сооружение центрального теплового пункта производится только после того, как процедура согласования будет окончена. В противном случае требуется доработка проекта.

Документация по проектированию ЦТП кроме непосредственно самого проекта должна содержать пояснительную записку. Она содержит необходимые сведения и ценные указания для монтажников, которые будут осуществлять установку центрального теплопункта. В пояснительной записке указывается порядок выполнения работ, их последовательность и необходимые инструменты для монтажа.

Составление пояснительной записки – заключительный этап. Этим документом заканчивается проектирование ЦТП. Монтажники в своей работе обязательно должны следовать указаниям, изложенным в пояснительной записке.

При тщательном подходе к разработке проекта ЦТП и правильном расчете необходимых параметров и режимов работы удается добиться безопасной работы оборудования и его продолжительной безупречной работы. Поэтому важно учитывать не только номинальные показатели, но также и запас мощности.

Это крайне важный аспект, поскольку именно запас мощности позволит сохранить пункт подачи тепла в рабочем состоянии после аварии или возникновения внезапной перегрузки. Нормальное функционирование теплового пункта напрямую зависит от правильно составленных документов.

Руководство по монтажу центрального теплового пункта

• Монтаж ЦТП на одном из объектов

Кроме самого составления проекта центрального теплового пункта в проектной документации должна находиться и пояснительная записка, которая содержит указания монтажникам по использованию различных технологий при проведении монтажа теплового пункта, указывается в этом документе последовательность работ, вид инструментов и др.

Пояснительная записка это документ, составлением которого заканчивается проектирование ЦТП, и которым обязательно должны руководствоваться монтажники при монтажных работах. Неукоснительное следование рекомендациям, записанным в этом важном документе, будет гарантировать нормальное функционирование оборудования центрального теплового пункта в соответствии с предусмотренными расчетными характеристиками.

Проектирование ЦТП предусматривает также разработку предписаний по текущему и сервисному обслуживанию оборудования ЦТП. Тщательная разработка этой части проектной документации позволяет продлить срок эксплуатации оборудования, а также повысить безопасность его использования.

Центральный тепловой пункт – монтаж

При монтаже ЦТП проводятся неизменные определенные этапы выполняемых работ. Первым делом составляется проект. В нем учитываются основные особенности функционирования ЦТП, такие, как количество обслуживаемой площади, расстояние для прокладки труб, соответственно минимальная мощность будущей котельной. После проводится углубленный анализ проекта и поставляемой с ним технической документации для исключения всех возможных ошибок и неточностей для обеспечения нормальной функциональности монтируемых ЦТП длительное время. Составляется смета, потом закупается все необходимое оборудование. Следующим шагом является монтаж теплотрассы. Он содержит в себе непосредственно прокладку трубопровода и установку оборудования.

Что такое тепловой пункт?

• Монтаж ЦТП на одном из объектов

Тепловой пункт – это специальное помещение, где расположен комплекс технических устройств, являющихся элементами тепловых энергоустановок. Благодаря этим элементам обеспечивается присоединение энергоустановок к теплосети, работоспособность, возможность управления разными режимами теплопотребления, регулирование, трансформацию параметров носителя тепла, а также распределение теплоносителя согласно типам потребления.

Индивидуальный – лишь тепловой пункт, в отличие от центрального, можно смонтировать и в коттедже. Обратите внимание, что такие тепловые пункты не требуют постоянного присутствия обслуживающего персонала. Вновь выгодно отличаясь от центрального теплового пункта. Да и вообще – обслуживание ИТП, по сути, состоит лишь в проверке на утечки. Теплообменник же теплового пункта способен самостоятельно очищаться от возникающей тут накипи – это заслуга молниеносного температурного перепада во время разбора горячей воды.

www.stm-m.ru

ИТП — индивидуальный тепловой пункт, принцип работы » АСД Екатеринбург

Когда речь заходит о рациональном использовании тепловой энергии, все сразу же вспоминают о кризисе и неимоверных счетах по «жировкам», им спровоцированных. В новых домах, где предусмотрены инженерные решения, позволяющие регулировать потребление тепловой энергии в каждой отдельной квартире, можно найти оптимальный вариант отопления или горячего водоснабжения (ГВС), который устроит жильца. В отношении старых строений дело обстоит куда сложнее. Индивидуальные тепловые пункты становятся единственным разумным решением задачи экономии тепла для их обитателей.

---

Определение ИТП — индивидуальный тепловой пункт

Согласно хрестоматийному определению ИТП — это не что иное, как тепловой пункт, предназначенный для обслуживания целого здания или отдельных его частей. Эта сухая формулировка требует пояснения.

Функции индивидуального теплового пункта заключаются в перераспределении энергии, поступающей из сети (центральный тепловой пункт или котельная) между системами вентиляции, ГВС и отопления, в соответствии с потребностями здания. При этом учитывается специфика обслуживаемых помещений. Жилые, складские, подвальные и другие их виды, разумеется, должны отличаться и по температурному режиму и параметрам вентиляции.

Установка ИТП подразумевает наличие отдельного помещения. Чаще всего оборудование монтируется в подвальных или технических помещениях многоэтажек, пристройках к многоквартирным домам или в отдельно стоящих строениях, находящихся в непосредственной близости.

Модернизация здания путем установки ИТП требует существенных финансовых затрат. Несмотря на это, актуальность ее проведения продиктована преимуществами, сулящими несомненные выгоды, а именно:

• расход теплоносителя и его параметры подвергаются учету и оперативному контролю;
• распределение теплоносителя по системе в зависимости от условий теплопотребления;
• регулирование расхода теплоносителя, в соответствии с возникшими требованиями;
• возможность изменения вида теплоносителя;
• повышенный уровень безопасности в случаях аварий и прочие.

Возможность влиять на процесс расхода теплоносителя и его энергетические показатели привлекательна сама по себе, не говоря об экономии от рационального использования тепловых ресурсов. Единовременные же затраты на оборудование ИТП с лихвой окупятся за весьма скромный промежуток времени.

---

Состав индивидуального теплового пункта

Структура ИТП зависит от того, какие системы потребления он обслуживает. В общем случае в его комплектацию могут входить системы обеспечения отопления, ГВС, отопления и ГВС, а также отопления, ГВС и вентиляции. Поэтому в состав ИТП обязательно входят следующие устройства:

1. теплообменники для передачи тепловой энергии;
2. арматура запорного и регулирующего действия;
3. приборы для контроля и измерения параметров;
4. насосное оборудование;
5. щиты управления и контроллеры.

Здесь приведены лишь устройства, присутствующие на всех ИТП, хотя каждый конкретный вариант может иметь и дополнительные узлы. Источник холодного водоснабжения, обычно находится в том же помещении, например.

Схема теплового пункта отопления построена с использованием пластинчатого теплообменника и является полностью независимой. Для поддержания давления на требуемом уровне устанавливается сдвоенный насос. Предусмотрен простой способ «доукомплектации» схемы системой горячего водоснабжения и другими узлами, и агрегатами, включая приборы учета.

Работа ИТП для ГВС подразумевает включение в схему пластинчатых теплообменников, работающих только на нагрузку по ГВС. Перепады давления в этом случае компенсируются группой насосов.

В случае организации систем для отопления и ГВС выше рассмотренные схемы объединяются. Пластинчатые теплообменники отопления работают вместе с двухступенчатым контуром ГВС, причем подпитка системы отопления осуществляется от обратного трубопровода теплосети посредством соответствующих насосов. Сеть холодного водоснабжения же является подпитывающим источником для системы ГВС.

Если к ИТП необходимо подключить и систему вентиляции, то он оснащается еще одним пластинчатым теплообменником, связанным с ней. Отопление и ГВС продолжают работать по ранее описанному принципу, а контур вентиляции подключается аналогично отопительному с добавлением необходимых контрольно-измерительных приборов.

---

Индивидуальный тепловой пункт. Принцип работы

Центральный тепловой пункт, являющийся источником теплоносителя, подает горячую воду на вход индивидуального теплового пункта через трубопровод. Причем эта жидкость никоим образом не попадает ни в одну из систем здания. Как для отопления, так и для подогрева воды в системе ГВС, а также вентиляции используется исключительно температура подаваемого теплоносителя. Передача энергии в системы происходит в теплообменниках пластинчатого типа.

Температура передается магистральным теплоносителем воде, забранной из системы холодного водоснабжения. Итак, цикл движения теплоносителя начинается в теплообменнике, проходит через тракт соответствующей системы, отдавая тепло, и по обратному магистральному водопроводу возвращается для дальнейшего использования на предприятие, обеспечивающее теплоснабжение (котельную). Часть цикла, предусматривающая отдачу тепла, обогревает жилища и делает воду в кранах горячей.

Холодная вода поступает в подогреватели из системы холодного водоснабжения. Для этого используется система насосов, поддерживающих требуемый уровень давления в системах. Насосы и дополнительные устройства необходимы для снижения, либо повышения, давления воды из снабжающей магистрали до допустимого уровня, а также его стабилизации в системах здания.

---

Преимущества использования ИТП

Четырехтрубная система теплоснабжения от центрального теплового пункта, применявшаяся раньше достаточно часто, имеет массу недостатков, которые отсутствуют у ИТП. Кроме того, последний имеет ряд весьма значительных преимуществ перед конкурентом, а именно:

• экономичность, обусловленная значительным (до 30%) снижением потребления тепла;
• доступность приборов упрощает контроль как за расходом теплоносителя, так и количественными показателями тепловой энергии;
• возможность гибкого и оперативного влияния на расход тепла путем оптимизации режима его потребления, в зависимости от погоды, например;
• простота монтажа и довольно скромные габаритные размеры устройства, позволяющие размещать его в небольших помещениях;
• надежность и стабильность работы ИТП, а также благоприятное влияние на те же характеристике обслуживаемых систем.

Этот перечень можно продолжать сколь угодно долго. Он отражает лишь основные, лежащие на поверхности, преимущества, получаемые при использовании ИТП. В него можно добавить, например, возможность автоматизации управления ИТП. В этом случае его экономические и эксплуатационные показатели становятся еще более привлекательными для потребителя.

Наиболее существенным недостатком ИТП, если не считать транспортных расходов и затрат на погрузочно-разгрузочные мероприятия, является необходимость улаживания всевозможного рода формальностей. Получение соответствующих разрешений и согласований можно отнести к очень серьезным задачам.

Фактически, такие задачи сможет решить только специализированная организация.

Этапы установки теплового пункта

Понятно, что одного решения, пусть и коллективного, основанного на мнении всех жильцов дома, недостаточно. Кратко процедуру оснащения объекта, многоквартирного дома, например, можно описать следующим образом:

1. собственно, позитивное решение жильцов;
2. заявка в теплоснабжающую организацию для разработки технического задания;
3. получение технических условий;
4. пред проектное обследование объекта, для определения состояния и состава имеющегося оборудования;
5. разработка проекта с последующим его утверждением;
6. заключение договора;
7. реализация проекта и проведение пусконаладочных испытаний.

Алгоритм может показаться, на первый взгляд, достаточно сложным. На самом же деле, всю работу начиная от решения и заканчивая принятием в эксплуатацию можно сделать менее чем за два месяца. Все заботы нужно возложить на плечи ответственной компании, специализирующейся на оказании подобного рода услуг и позитивно зарекомендовавшей себя. Благо, сейчас таковых предостаточно. Останется лишь дожидаться результата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter

Ещё больше интересного материала

asd-ekb.ru

UMI.CMS – Центральный тепловой пункт

Оборудование/Теплоснабжение/Центральный тепловой пункт (ИТП)



Тепловой пункт представляет собой  комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

Назначение: Центральный тепловой пункт (ЦТП) – является связующим звеном между источником тепла и потребителем теплоты. Предназначается для обслуживания группы потребителей – жилого комплекса, района, промышленного завода. Из центрального теплового пункта теплоноситель может передаваться к индивидуальным тепловым пунктам. Посредствам теплового пункта выполняется управление внутренними системами теплопотребления – системой отопления, системой горячего водоснабжения (ГВС) и системой вентиляции.

Принцип действия центрального теплового пункта (ЦТП):

Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.

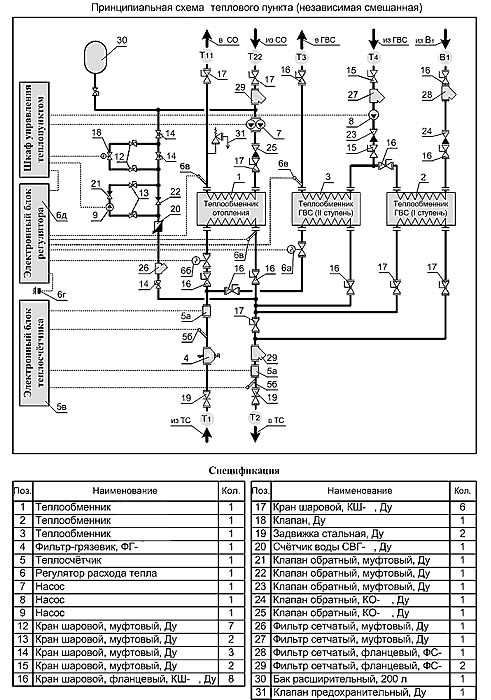

Принципиальная схема центрального теплового пункта(ЦТП):

Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.

Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.

Система отопления также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.

Тепловые пункты различаются по количеству и типу подключенных к ним потребителей теплоты, по типу монтажа и особенностям размещения оборудования в помещении теплового пункта. Можно выделить следующие типы тепловых пунктов.

Типы тепловых пунктов:

• Индивидуальные тепловые пункты (ИТП)
• Центральные тепловые пункты (ЦТП)
• Блочные тепловые пункты (БТП)
• Модульные тепловые пункты (МТП)

Технические характеристики центрального теплового пункта:

• Давление в прямой магистрали теплосети – не более 1,6 МПа
• Давление в обратной магистрали теплосети – не более 0,6 МПа
• Температура теплоносителя в прямой магистрали – до 150 °С
• Температура теплоносителя в обратной магистрали – до 95 °С
• Режим работы – постоянный
• Средняя наработка на отказ – 80 000 часов
• Средний срок службы – 12 лет

Преимущества:

• Низкая цена (имея максимальные скидки при закупке комплектующих и своё производство мы обеспечим Вам самую низкую цену)
• Быстрый подбор (мы готовы подготовить Вам технико-коммерческое предложение в день запроса)
• Качество (мы используем оборудование ведущих производителей (Danfoss, Siemens, Grundfos, Alfa Laval, Ридан, Broen, ADCA, Zetkama, ТД АДЛ и др.)
• Гибкость (мы готовы изготовить нестандартные тепловые пункты без увеличения стоимости за нестандартное исполнение; также мы готовы при требовании заказчика изготовить тепловые пункты на более дешевых комплектующих для снижения стоимости)
• Минимальные сроки поставки (срок изготовления до 3-4 недель в зависимости от оборудования, но мы всегда идем навстречу Заказчику и готовы изготовить тепловые пункты в требуемые ему сроки)
• Полная документация (мы предоставляем полный пакет документации, и Заказчику не составляет труда самому смонтировать и произвести пуско-наладку теплового пункта)

К проектированию, подбору и монтажу центрального теплового пункта необходимо подходить с пониманием того, что от этого подбора будет зависеть комфорт от температуры в помещении, экономия в потреблении теплоносителя от тепловой сети, возможность контроля и регулирования параметров ЦТП.

При необходимости мы выполняем монтаж и пуско-наладку.

Гарантийный срок на изделие – 2 года.

Все изделия сертифицированы.



Чтобы получить дополнительную информацию просим Вас отправить запрос по электронной почте — [email protected] или позвонить по телефону – 8-981-725-33-78

aquaeng.ru

Центральный тепловой пункт | ЦТП | Работа ЦТП

       Здравствуйте! Тепловой пункт является узлом управления систем теплоснабжения. В нем предусмотрены такие функции, как учет расхода тепла и распределение теплоносителя по отдельным системам отопления, ГВС и вентиляции. С этой точки зрения тепловые пункты подразделяются на индивидуальные тепловые пункты (ИТП) и центральные тепловые пункты (ЦТП). ИТП обслуживает отдельные здания, либо часть здания, если велика тепловая нагрузка на здание. Про устройство ИТП я писал здесь. Центральный же тепловой пункт (ЦТП) обслуживает группу зданий. Располагают ЦТП чаще в отдельно стоящем здании. Тепловая нагрузка жилых зданий и зданий соцкультбыта, подключенных от ЦТП составляет, как правило, от 2-3 Гкал/час и выше.

       В здании центрального теплового пункта смонтированы приборы учета тепловой энергии, и приборы контроля (манометры, термометры). Также здесь располагают водоподогреватели, циркуляционно-повысительные насосы отопления. Очень часто в ЦТП спутником отопления проложены сети холодного водоснабжения, и расположены насосы ХВС.

Основными показателями для работы ЦТП являются:

1. Температура tгвс горячего водоснабжения

2. Температура t1сетевой воды на отопление

3. Давление в зданиях во внутренних системах отопления и ГВС

4. Обеспечение температуры обратной сетевой воды t2 в пределах утвержденного температурного графика отпуска тепла (контроль за перегревом по t2)

5. Обеспечение нормальной работы регуляторов давления, расхода, температуры в ЦТП.

Центральные тепловые пункты предъявляют к теплоисточникам (котельным и ТЭЦ) ряд требований, а именно:

а) Обеспечение температуры в подающем трубопроводе t1 согласно утвержденного температурного графика отпуска тепла.

б) Обеспечение необходимого расчетного расхода воды на отопление и ГВС в соответствии с согласованными режимами работы тепловых сетей.

      Центральный тепловой пункт служит важным узлом управления, регулирования и контроля внутренних систем теплоснабжения присоединенных к нему зданий. Выше я уже писал, что от правильной работы ЦТП зависит обеспечение необходимой температуры внутренней помещений. Также от нормальной работы ЦТП зависит температура горячего водоснабжения, и возвращение к теплоисточнику обратной сетевой воды с температурой t2 не выше, чем по температурному графику теплоснабжения.

Основными задачами наладки центрального теплового пункта (ЦТП) являются:

1. Настройка регуляторов температуры

2. Настройка регуляторов расхода

3. Проверка производительности и нормальной работы водоподогревателей

4. Регулировка и контроль работы циркуляционно – повысительных насосов

      В заключение можно сказать, что ЦТП – это важнейший элемент схемы тепловых сетей, узловая точка подключения систем тепловодоснабжения зданий к распределительным сетям теплоснабжения и часто водопровода и управления системами отопления, вентиляции, холодного и горячего водоснабжения зданий.

teplosniks.ru

Все о тепловом пункте :: Тепловые пункты :: Статьи :: Сибирское Инженерное Бюро

 Тепловой пункт (ТП) — это комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

Назначение

Основными задачами ТП являются:
Преобразование вида теплоносителя
Контроль и регулирование параметров теплоносителя
Распределение теплоносителя по системам теплопотребления
Отключение систем теплопотребления
Защита систем теплопотребления от аварийного повышения параметров теплоносителя
Учет расходов теплоносителя и тепла

Виды тепловых пунктов

Тепловые пункты различаются по количеству и типу подключенных к ним систем теплопотребления, индивидуальные особенности которых, определяют тепловую схему и характеристики оборудования ТП, а также по типу монтажа и особенностям размещения оборудования в помещении ТП. Различают следующие виды тепловых пунков[2]:
Индивидуальный тепловой пункт (ИТП). Используется для обслуживания одного потребителя (здания или его части). Как правило, располагается в подвальном или техническом помещении здания, однако, в силу особенностей обслуживаемого здания, может быть размещён в отдельностоящем сооружении.
Центральный тепловой пункт (ЦТП). Используется для обслуживания группы потребителей (зданий, промышленных объектов). Чаще располагается в отдельностоящем сооружении, но может быть размещен в подвальном или техническом помещении одного из зданий.
Блочный тепловой пункт (БТП). Изготавливается в заводских условиях и поставляется для монтажа в виде готовых блоков. Может состоять из одного или нескольких блоков. Оборудование блоков монтируется очень компактно, как правило, на одной раме. Обычно используется при необходимости экономии места, в стесненных условиях. По характеру и количеству подключенных потребителей БТП может относиться как к ИТП, так и к ЦТП.

Источники тепла и системы транспорта тепловой энергии

Источником тепла для ТП служат теплогенерирующие предприятия (котельные, теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные магистральные теплосети, соединяющие ТП с теплогенерирующими предприятиями, и вторичные (разводящие) теплосети , соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называется тепловым вводом.

Магистральные тепловые сети, как правило, имеют большую протяженность (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а, в конечном счёте, потребителей теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода. При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях (в том числе водопроводная, питьевая) вода непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.

Вторичные тепловые сети имеют сравнительно небольшую протяженность (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или парой кварталов. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к интенсивной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом, вторичные тепловые сети могут отсутствовать.

Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети.

Системы потребления тепловой энергии

В типичном ТП имеются следующие системы теплоснабжения:
Система горячего водоснабжения (ГВС). Предназначена для снабжения потребителей горячей водой[3]. Различают закрытые и открытые системы горячего водоснабжения. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например, ванных комнат, в многоквартирных жилых домах.
Система отопления. Предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха[4]. Различают зависимые и независимые схемы присоединения систем отопления.
Система вентиляции. Предназначена для подогрева наружного воздуха, при обеспечении необходимого воздухообмена для создания условий воздушной среды в помещениях. Также может использоваться для присоединения зависимых систем отопления потребителей.
Система холодного водоснабжения. Не относится к системам, потребляющим тепловую энергию, однако присутствует во всех тепловых пунктах, обслуживающих многоэтажные здания. Предназначена для обеспечения необходимого давления в системах водоснабжения потребителей.

Принципиальная схема теплового пункта

Схема ТП зависит с одной стороны от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.
Принципиальная схема теплового пункта

Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях, на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.

Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего, часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру, вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.

Система отопления, также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.

Примечания
↑ Правила технической эксплуатации тепловых энергоустановок. Утверждены приказом Министерства энергетики РФ от 24.03.2003 № 115
↑ Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей
↑ СНиП 2.04.01-85. ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ. Качество и температура воды в системах водоснабжения.
↑ ГОСТ 30494-96. ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. Параметры микроклимата в помещениях.

Литература
Соколов Е.Я. Теплофикация и тепловые сети: учебник для вузов. — 8-е изд., стереот. / Е.Я. Соколов. — М.: Издательский дом МЭИ, 2006. — 472 с.: ил.
СНиП 41-01-2003. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ.
СНиП 2.04.07-86 Тепловые сети (изд. 1994 с изменением 1 БСТ 3-94, изменением 2, принятым постановлением Госстроя России от 12.10.2001 N116 и исключением раздела 8 и приложений 12-19). Тепловые пункты.

Периодические издания
Журнал “Вентиляция, отопление, кондиционирование воздуха, теплоснабжение и строительная теплофизика” (АВОК).

Материал из Википедии — свободной энциклопедии

www.sibin.su

Устройство и работа теплового пункта

Волгосантехмонтаж Статьи Устройство и работа теплового пункта

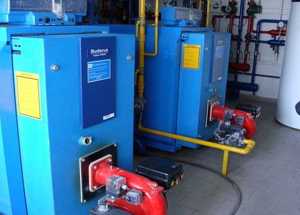

Тепловой пункт представляет собой полный комплект оборудования и приборов для присоединения отдельных потребителей к тепловым сетям.

Учёт потреблённой тепловой энергии выполнен на базе теплосчётчика. Экономия тепловой энергии достигается за счёт автоматизации систем теплопотребления.

Для управления системами отопления и ГВС предусмотрен универсальный электронный двухканальный регулятор расхода тепла. Регулятор является погодным компенсатором.

Контроль за температурными параметрами теплоносителя и наружного воздуха осуществляется датчиками, входящими в комплект регулятора.

Регулирование расхода теплоносителя через теплообменники осуществляется регулирующими клапанами седельного типа.

Для обеспечения циркуляции теплоносителя в системе отопления установлены насосы (один насос является рабочим, а один – резервным). Рабочий насос работает постоянно. При выходе из строя рабочего насоса автоматически включается резервный насос.

Линия подпитки системы отопления предназначена для компенсации возможных утечек в системе отопления. Линия подпитки состоит из клапана регулирующего, электроконтактного манометра, насоса и блока управления.

При снижении давления в системе отопления до минимального значения электроконтактный манометр подаёт сигнал на открытие клапана. По истечении установленного времени, при не заполнении системы отопления до необходимого давления, включается подпиточный насос. При достижении рабочего давления в обратном трубопроводе системы отопления насос выключается, а клапан на подпиточном трубопроводе закрывается.

В тепловом пункте предусмотрена защита насосов блока подпитки системы отопления, циркуляционных систем отопления и ГВС от “сухого хода”.

Для обеспечения безопасной эксплуатации приборов предусмотрена система заземления TN – S, когда рабочий нулевой и заземляющий проводники работают отдельно.



В соответствии с правилами по проектированию тепловых пунктов автоматизация центральных и индивидуальных тепловых пунктов должна обеспечивать:

• Регулирование подачи теплоты (теплового потока) в системы отопления в зависимости от изменения параметров наружного воздуха;
• Ограничение максимального расхода воды из тепловой сети на ТП путем перекрытия клапана регулятора теплоты на отопление;
• Поддержание заданной температуры воды, поступающей в систему горячего водоснабжения здания.

На рисунке представлена принципиальная схема применения устройства для автоматического управления теплоснабжением при независимой схеме присоединения системы отопления и двухступенчатой смешанной схеме горячего водоснабжения. На вводе в тепловой узел должна быть установлена ограничительная шайба максимального договорного расхода теплоносителя (то же самое и далее в отношении к схемам с элеваторным узлом). Потребление горячей сетевой воды из теплосети регулируется путем воздействия на автоматический клапан 6б на подающей линии теплосети к водоводяному пластинчатому теплообменнику 1, в котором нагревается циркулирующая вода системы отопления здания. Управление расходом теплоты системой отопления здания производится по сигналу датчика температуры наружного воздуха и датчика 6в контроля температуры воды, поступающей в систему отопления. С помощью предохранительного клапана 31 контролируется уровень воды в системе отопления. При повышении давления свыше установленного в процессе регулирования происходит его открытие и, соответственно, сброс избыточной воды в канализацию. При недостатке воды происходит открытие подпиточного клапана 18, через который добавляется недостающий теплоноситель. В расширительном баке 30 происходит температурная компенсация объема воды в системе отопления. Применение расширительных баков позволяет избежать образование воздушных пробок. Для создания циркуляции в системе отопления применены современные малошумящие насосы. Насосы должны быть применены либо сдвоенные, либо два – на прямой и байпасной линии. Это сделано для повышения надежности системы отопления. Насосы могут подключаться к электросети напрямую либо через станцию управления, которая позволяет программировать режимы и график работы. В электрощитке насосы должны подключаться отдельно от других потребителей. Температура циркулирующей воды на входе и на выходе из теплообменника должна соответствовать графику. Для регулировки максимального расхода теплоносителя на отопление перед регулирующим клапаном желательно установить балансировочный клапан.

Для приготовления горячей воды применены два пластинчатых теплообменника: 3 (2 ступень) и 2 (1 ступень), подключенных по смешанной схеме. В первой ступени водопроводная вода нагревается теплотой обратной воды сети теплоснабжения до температуры 32 ºС. Затем эта вода поступает во вторую ступень для окончательного нагрева до температуры 65 ºС. Регулировка температуры горячей воды осуществляется электронным регулятором либо регулятором прямого действия (жидкостным) по показаниям датчика, установленного в трубопроводе ГВС. Если датчик 6в электронного регулятора фиксирует, что на горячее водоснабжение поступает вода с температурой ниже 65 ºС, то через регулятор последует команда на открытие автоматического вентиля 6а для поступления горячей воды из подающего трубопровода сети теплоснабжения в теплообменник 3 (второй ступени нагрева воды горячего водоснабжения до 65 ºС). В рабочем режиме задвижка, установленная на обратном трубопроводе, в перемычке 1-й ступени должна быть закрыта, тогда вся греющая вода будет проходить через теплообменник, что обеспечит необходимую температуру в системе ГВС. Циркуляция воды в системе горячего водоснабжения осуществляется от работы насоса 8. Расход воды в системе горячего водоснабжения значительно изменяется по часам суток. Наибольшие водоразборы характерны для утренних и вечерних часов. В ночные часы потребление горячей воды прекращается. Для сохранения температуры 65 ºС в системе циркуляции насос 8 должен работать круглые сутки.

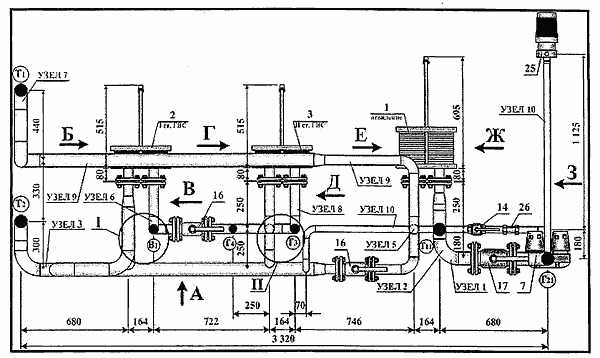

Пример монтажа ИТП по независимой смешанной схеме

Описание работы системы отопления аналогично описанию предыдущей независимой схеме.

Для приготовления горячей воды применены два пластинчатых теплообменника: 1а (2 ступень) и 1 (1 ступень), подключенных по последовательной схеме. В первой ступени водопроводная вода нагревается теплотой обратной воды сети теплоснабжения до температуры 32 ºС. Затем эта вода поступает во вторую ступень для окончательного нагрева до температуры 65 ºС.

Регулировка температуры горячей воды осуществляется электронным регулятором либо регулятором прямого действия (жидкостным) по показаниям датчика, установленного в трубопроводе ГВС. Если датчик электронного регулятора фиксирует, что на горячее водоснабжение поступает вода с температурой ниже 65 ºС, то через регулятор последует команда на открытие автоматического клапана 15 для поступления горячей воды из подающего трубопровода сети теплоснабжения в теплообменник 1а (второй ступени нагрева воды горячего водоснабжения до 65 ºС). В рабочем режиме задвижка, установленная на обратном трубопроводе, в перемычке 1-й ступени должна быть закрыта, тогда вся греющая вода будет проходить через теплообменник, что обеспечит необходимую подготовку воды для дальнейшего нагрева во 2-й ступени. Регулировка температуры горячей воды в системе отопления или системе ГВС осуществляется автоматическим регулированием клапана 6 (возможно применение регулятора расхода) или, при его отсутствии, вентилем 6. При этом происходит переброска греющей воды между 2-й ступенью и системой отопления. Возможно так подобрать его положение, что в течение отопительного сезона регулировать больше не придется. Тогда часть воды проходит через теплообменник, отдавая часть тепловой энергии на подогрев воды, а часть проходит напрямую через вентиль в систему отопления. Поэтому в дневное время наблюдается недогрев здания, который компенсируется в ночное время.

Циркуляция воды в системе горячего водоснабжения осуществляется от работы насоса 18. Расход воды в системе горячего водоснабжения значительно изменяется по часам суток. Наибольшие водоразборы характерны для утренних и вечерних часов. В ночные часы потребление горячей воды прекращается и вся тепловая энергия идет на отопление. Для сохранения температуры 65 ºС в системе циркуляции насос 18 должен работать круглые сутки.

В летнее время задвижки 7 и 7б закрыты, т.к. отопление не работает. Задвижки 7 и 7г закрыты, задвижка 7в открыта. Тогда греющая вода из подающего трубопровода поступает во 2-ю ступень, затем через перемычку с открытой задвижкой 7в в 1-ю ступень, а оттуда в обратный трубопровод, т.е. летом узел водоподготовки работает по параллельной схеме.

В случае необходимости возможно включение и по смешанной схеме. Поэтому эта схема называется универсальной. Используя свойства данной схемы возможна эксплуатация ИТП с соблюдением графика по обратной температуре и экономия тепловой энергии в течении отопительного сезона при отсутствии сложной автоматики.

Необходимость применения балансировочных клапанов в тепловых узлах в настоящее время не вызывает никакого сомнения.

Отсутствие клапанов в ТУ приводит к тому, что гидравлические контуры в тепловых пунктах не увязаны, поэтому в одних нагрузках имеется перерасход горячей воды, а в других – недорасход. Устанавливаемые тепловыми сетями шайбы не позволяют учесть изменяющиеся во времени параметры и оперативно провести наладку теплового узла.

Расход воды, поступающей в тепловой пункт из теплосети, распределяется на отопление, горячее водоснабжение и вентиляцию:

Gd=Go+Gh+Gv

где:
Gd − расчетный расход из тепловой сети в тепловой пункт, кг/ч;
Gh − расход воды на горячее водоснабжение, кг/ч;
Gv − расход воды на вентиляцию, кг/ч;
Gо − расход воды на отопление, кг/ч.

Расход теплоносителя считается по формуле:

G = Q / (t1 – t2)*103

где:
Q – расчетная нагрузка на отопление и вентиляцию, Гкал/ч;
t1 и t2 − расчетная температура воды в подающем и обратном трубопроводах тепловой сети соответственно, ºС.

При 100% проектном расходе достигается 100 % выход энергии и, соответственно, расчетная температура воздуха в помещении. При недостаточном расходе воды теплоотдача ниже и температура воздуха тоже ниже. Так, при 50 % расходе выход тепловой энергии составляет 80 %, а температура воздуха примерно 14-15 ºС. При перерасходе горячей воды температура воздуха в помещении будет выше расчетной, что приведет к потерям энергии, особенно при открывании форточек. Так, при повышении температуры воздуха на 1 ºС, потери энергии составят 6-8 %. Для того, чтобы температура воздуха в помещении находилась в диапазоне ±1 ºС, расход воды должен лежать в интервале ±10 %. В конечном итоге, смысл гидравлических расчетов и последующей наладки гидравлики состоит в обеспечении проектных расходов теплоносителя, рассчитанных по вышеприведенной формуле.

Соответственно встает задача правильного распределения расходов воды в тепловом пункте в соответствии с проектом. Эта задача легко решается с помощью ручных балансировочных клапанов.



vstm.org

Индивидуальные и центральные тепловые пункты

  Индивидуальные и центральные тепловые пункты: особенности и отличия



  Тепловой пункт представляет собой комплекс оборудования по приёму, преобразованию и распределению тепловой энергии, оснащённый насосным оборудованием, приборами учета, запорно–регулирующей арматурой, системами и приборами по автоматизации различных технологических процессов.

  Данные комплексы подразделяются на индивидуальные и центральные тепловые пункты (ИТП и ЦТП) по числу обслуживаемых потребителей. Они различаются между собой как масштабами, так и целями использования. Ключевая задача любого ТП — обслуживание потребителей, поддержание работоспособности всех систем и своевременное устранение любых неисправностей.

  Устанавливаются ИТП с целью обслуживания индивидуального здания или его части. Обычно такой пункт располагается в техническом помещении того же здания. Он может находиться и в обособленном строении. Если в сооружении имеются помещения различного типа (к примеру, магазины, офисы, малые предприятия), то в для каждого помещения могут обустраиваться собственные ТП.

  ЦТП отличаются от ИТП обслуживанием нескольких зданий. Чаще всего они располагаются в отдельном от строении, которое специально предназначено для этого. Устройство ЦТП допускается к обслуживанию индивидуального здания, если оно является сложным по своей структуре и для его обслуживания нужно устанавливать несколько ИТП.

  Индивидуальные и центральные тепловые пункты используются с целью подключения систем отопления, распределения тепловой энергии в соответствии с установленными режимами теплопотребления, горячего водоснабжения и вентиляции.

  Все перечисленные задачи можно решить с помощью автоматизации теплового пункта. В результате этой процедуры, можно достичь и солидной экономии энергопотребления: около 30-35% в год. Индивидуальные и центральные тепловые пункты выполняют прием теплоносителя, его преобразование и распределение между потребителями, а также ведут учет потребления энергии. Различные функции выполняются в автоматическом режиме:

  – Поддержание нужных параметров теплоносителя в самой системе отопления и вентиляции с поддержанием необходимых температурных условий;

  – Установление в системе горячего водоснабжения требуемой температуры воды;

  – Стабилизация и согласование гидравлических режимов в системах теплопотребления и тепловых сетях.

  Обязательным в индивидуальных и центральных тепловых пунктах является наличие узлов ввода тепловой сети, согласования давления и учета теплопотребления.

remenergo.net
