Узел коммерческого учета газа – Коммерческие узлы учета газа – Все о газоснабжении

Чем отличается коммерческий узел учёта газа от некоммерческого У.У.Г. ?

Основные требования, предъявляемые к приборам учета газа

Основными требования, предъявляемые к приборам учета газа, являются высокая точность измерения в широком диапазоне изменения физических величин; надежность работы в российских климатических условиях; автономность работы; стабильность показаний на протяжении всего межповерочного интервала; архивирование и передача информации; простота обслуживания, в т.ч. работ, связанных с поверкой приборов.

При выборе оборудования по учету газа необходимо руководствоваться не только обещаниями производителей таких технических характеристик как высокая точность, широкий диапазон измерений, длительный межповерочных интервалов, а иногда и возможности поверки без демонтажа, необязательность прямых участков измерительных трубопроводов, либо их малые значений, а прежде всего наличием необходимого опыта эксплуатации оборудования или наличием необходимого объема испытаний приборов учета.

Оперативный /некоммерческий/ – предназначен для определения физических характеристик технологических жидкостей и газов, объема жидкости и\или газа. Все это производится для оперативного определения и контроля расчетных величин технологического процесса, корректировки потребностей в сырье и материалах технологической установки, а также /иногда/ при прогнозировании развития технологического процесса.

Учет нужен всем: частнику, фирме, предприятию +7-932-2000-535



Коммерческий узел – призван только для того, чтобы контролировать качество конечного продукта, учитывать количество продукта сертифицированным методом. Показания коммерческого узла учета используются только при взаиморасчетах между потребителем и производителем.

Оперативный узел – должен отвечать только требованиям метролога и технолога заказчика.



Коммерческий – пройти метрологическую экспертизу, иметь сертификат средства измерения.

Методы измерения расхода газа

Выбор метода измерения, подходящего для индивидуальных условий измерений и предполагаемых объемов газа является самым ответственным этапом в организации учета. Применение того или иного метода измерения обусловлено необходимостью наличия полной информации как об измеряемой среде, так и о предполагаемой точности измерения расхода газа.

Измерения расхода и определение количества природного газа осуществляют одним из следующих методов:

  • переменного перепада давления /сужающие устройства, усредняющие напорные трубки/ ;
  • измерения объемного расхода /объема/ газа с помощью средств измерений объемного расхода при рабочих условиях с последующим пересчетом к стандартным условиям – турбинные, камерные, ротационные, диафрагменные, вихревые, ультразвуковые, струйные расходомеры;
  • измерения массового расхода (массы) газа с помощью средств измерения массового расхода с пересчетом к объемному расходу при стандартных условиях – кориолисовые, термоанемометрические /корпусные и погружные/ расходомеры.

Основные принципы организации учета газа

Основные принципы организации учета газа:

  • поуровневый узловой учет;
  • иерархическое изменение требований к погрешности измерений на каждом уровне;
  • повсеместный учет у конечных потребителей;
  • централизация и автоматизация сбора данных о потреблении со всех уровней.

Приборы учета самой высокой точности должны устанавливаться на газоизмерительных станциях и на выходах из магистрального газопровода, т.е на ГРС.

Оснащение узлов учета должно выполняться с учетом их уровня.

На нижнем уровне существенно возрастают требования к увеличению диапазона измерений приборов.

При расходах свыше 10 м3/ч рекомендуется оснащать расходомеры электронными корректорами по температуре.

На узлах учета, в которых давление газа не превышает до – 0,005 МПа, целесообразно устанавливать диафрагменные счетчики газа.

Если максимальный объемный расход газа при рабочих условиях меньше или равен – 16,0 м3/ч и давление газа менее – 0,005 МПа, измерение газа целесообразно осуществлять с помощью диафрагменных счетчиков газа

Если объемы транспортировки газа   превышают – 200,0 млн. м3 в год /приведенных к стандартным условиям/, для повышения надежности и достоверности измерений объема газа, рекомендуется применять дублирующие средства измерения. Дублирующие средства измерения не должны влиять на работу основных средств измерений. Рекомендуется, чтобы основная и дублирующая измерительные системы использовали разные методы измерений расхода и количества газа.

На узлах измерения с максимальным объемным расходом газа более 100 м3/ч, при любом избыточном давлении и в диапазоне изменения объемного расхода от – 16,0 м3/ч до – 100,0 м3/ч, при избыточным давлении более – 0,005 МПа измерение объема газа проводят только с использованием вычислителей или корректоров объема газа.

При избыточном давлении не более – 0,005 МПа и объемном расходе не более – 100,0 м3/ч разрешается использование преобразователей расхода с автоматической коррекцией объема газа только по его температуре.

Состав узла учета газа

Состав средства измерения и вспомогательных устройств, на базе которых выполнен узел учета газа, определяется применяемым методом измерения и требованиями методики выполнения измерений, регламентирующими проведение измерений, а также исходя из назначения узла учёта, заданного расхода газа и диапазонов его изменения, давления и показателей качества газа, с учетом режимов отбора газа и необходимости включения узлов учета в автоматизированную систему коммерческого учета газа /

АСКУГ/.

В состав узла учета газа, в общем случае входят:

  • расходомер для измерения объема и расхода газа;
  • измерительные трубопроводы;
  • средства подготовки качества газа /в соответствии с требованиями, предъявляемыми к оборудованию, входящему в узел учета газа/;
  • анализатор качества газа /для узлов учёта, устанавливаемых в местах добычи газа, на границах магистральных газопроводов после мест возможного смешения газа из различных месторождений, подземных хранилищ газа и от независимых поставщиков/;
  • комплекс технических средств автоматизации, в том числе – обработки, хранения и передачи информации.

Сокращение состава узла учета возможно при избыточном давлении не более чем – 0,005 МПа и расходе газа не более чем – 16,0 м3/ч. Другие изменения состава узла учёта допускаются исключительно в целях повышения точности и информативности учёта.

Узел учета расхода природного газа /УУГ/ – это комплекс средств, предназначенных для измерения объемного и массового расхода газа, а также давления, температуры и других физических свойств природного газа.

Узел учета газа применяется для коммерческого учета при учетно-расчетных операциях, и технологического учета на промышленных предприятиях, объектах технологических производств, газораспределительных станциях, подземных газохранилищах, и других объектах.





Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Сантехнические работы Тюмень

proekt-tmn.ru

Новые требования к коммерческим узлам учета расхода газа

  В данной статье рассматриваются новые требования, предъявляемые к коммерческим узлам учета расхода газа (далее - КУУГ) в связи с принятием 1 января 2017 года ГОСТ 30319-2015 «Газ природный. Методы расчета физических свойств» в трех частях, а так же способы приведения КУУГ в соответствие с данным ГОСТом.

  ГОСТ 30319-2015 введен в действие в качестве национального стандарта Приказами Федерального агентства по техническому регулированию и метрологии от 10 ноября 2015 года № 1743-ст, № 1744-ст. Приказом № 2075-ст от 30 ноября 2015 года установлена дата введения с 1 января 2017 года.

  Технический комитет по стандартизации 024 разъяснил своим письмом от 20 сентября 2016 года, что требования вышеуказанного стандарта распространяются на вновь вводимые в эксплуатацию, реконструируемые или подвергаемые техническому перевооружению КУУГ. Приведение действующих КУУГ в соответствие с требованиями ГОСТ 30319-2015 должно осуществляться по истечении срока службы и (или) срока годности. К примеру, срок службы довольно распространенного в Московском регионе корректора объема газа SEVC-D – 15 лет, турбинных счетчиков газа – 10 - 12 лет, ротационных счетчиков газа – около 12 лет.

  Следовательно, при проведении работ по полному либо частичному техническому перевооружению ГРУ, ГРП (если там установлен КУУГ), внутренних газопроводов, придется приводить КУУГ в соответствие с ГОСТ 30319-2015.

  Есть примеры (в том числе в работе нашей компании) когда филиалы ГУП МО «Мособлгаз» требовали приведение КУУГ в соответствие с вышеуказанным стандартом

при замене газоиспользующего оборудования на объекте. То есть работы по замене оборудования производились вне зоны ГРУ где установлен КУУГ, а дальше по ходу движения газа. Соответственно существующий КУУГ находился вне границ проектирования и не подвергался реконструкции или техническому перевооружению. Так как корректор SEVC-D установленный в данном КУУГ не соответствует ГОСТ 30319-2015, то было предложено заменить его.

Итак, какие новые требования предъявляет ГОСТ 30319-2015 к узлам учета газа?
  Для начала, следует сказать, что данный стандарт принят взамен утратившего силу ГОСТ 30319-96 и предъявляет требования к методу вычисления коэффициента сжимаемости газа. В старом ГОСТе применялись методы УС GERG-91 мод. и NX-19 мод., а теперь вместо этих двух методов должен применяться новый - AGA8 (Международный стандарт ISO 20765-1:2005). Так же расширен диапазон применимости алгоритмов до абсолютного давления в 30 МПа. По сути, изменились требования только к корректору объема газа, а именно к его прошивке. Требования к остальным компонентам КУУГ (счетчик газа, датчики) остались неизменными.

Существует три способа приведения КУУГ в соответствие с ГОСТ 30319-2015:

  1-ый способ - самый простой, заключается в перепрограммировании корректора представителями завода-изготовителя без замены всего КУУГ и его компонентов по согласованию с филиалом ГУП МО «Мособлгаз». Но этот способ может быть использован только на современном КУУГ до истечения его паспортного срока службы с относительно новым корректором (например, ЕК-270 выпущенным после 12.07.13г.) имеющим возможность такого обновления ПО.

  2-ой способ. Если отсутствует возможность перепрограммирования корректора объема газа, но остальные компоненты КУУГ соответствуют действующим требованиям, главным образом ГОСТ Р 8.740-2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков», а паспортный срок службы не истек, то есть возможность произвести замену корректора не меняя весь узел учета. В данном случае специалистами нашей организации разрабатывается раздел УУГ рабочей документации «Техническое решение на узел учета газа» в соответствии с Распоряжением №69 ГУП МО «Мособлгаз» «Об утверждении Порядка согласования технических решений на узлы учета газа и приемки узлов учета газа в эксплуатацию службами режимов газоснабжения филиалов ГУП МО «Мособлгаз». Данное техническое решение согласовывается в филиале ГУП МО «Мособлгаз», к которому относится объект Заказчика (например, Подольскмежрайгаз) и ООО «Газпром межрегионгаз Москва». Затем производится непосредственно замена корректора с проведением метрологической экспертизы.

  3-ий способ используется во всех остальных случаях и заключается в полной замене КУУГ с разработкой раздела УУГ рабочей документации «Техническое решение на узел учета газа» с последующим его согласованием и т.д. как указано выше в п. 2.

Так же стоит отметить, что если проектируемый КУУГ устанавливается не в посадочное место демонтируемого счетчика газа между существующими фланцами, а его монтаж требует проведения сварочных работ на газопроводе, то раздел УУГ рабочей документации «Техническое решение на узел учета газа» должен пройти экспертизу промышленной безопасности.

www.kip-energ.ru

Узлы технологического и коммерческого учета газа (УТУГ и УКУГ)

Комплексные системы подготовки природного газа

Компания ООО «Глобалтехэкспорт» занимается проектированием,  в том числе разработкой конструкторской документации, и изготовлением узлов коммерческого и технологического учета газа на базе турбинных, вихревых, ультразвуковых расходомеров.

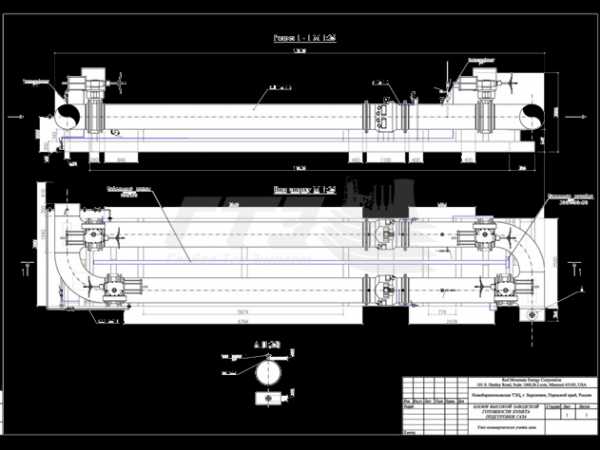

Разработка (проектирование) узла учета природного газа

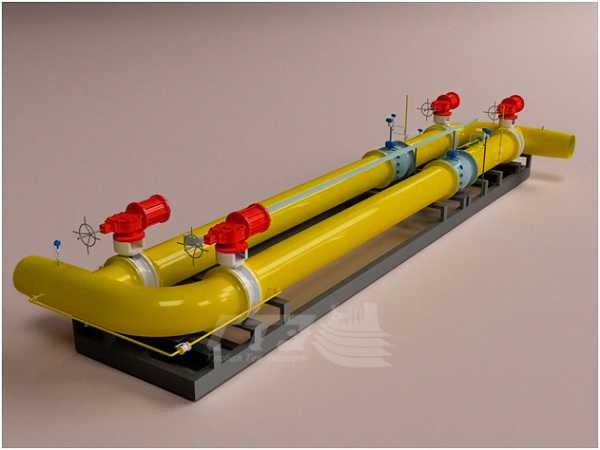

3D модель узла учета природного газа

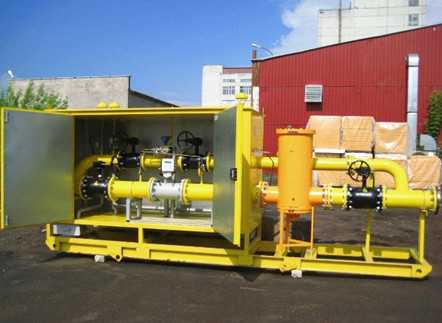

Изготовление и испытания готовой линии коммерческого учета газа

Дополнительно узел коммерческого учета природного газа может быть укомплектован потоковым хроматографом природного газа производства компании Siemens MicroSAM (или аналогами ABB, Emerson Daniel и пр.).
Новый полевой взрывозащищенный газовый хроматограф MicroSAM (Micro Single Analyzer Module) выполнен на базе кремниевой микромеханики. Это позволяет сделать его миниатюрным при одновременном увеличении аналитических возможностей и расширении функциональности.

Хроматограф MicroSAM является самым миниатюрным (36 см в диаметре и 22 см в высоту) среди газовых хроматографов, выпускаемых компанией. В прочном, взрывозащищенном корпусе хроматографа MicroSAM располагаются модули электроники, пневматики и аналитический тракт с бесклапанным вводом пробы и переключением колонок. Хроматограф поставляется полностью сконфигурированным.

Благодаря малой потребляемой мощности (18 ВА при нормальной работе, при включении - 50 ВА при напряжении питания 24 В), взрывозащищенности и допустимым температурам окружающей среды от -20 до +50°C, MicroSAM может устанавливаться под защитным колпаком непосредственно в месте отбора проб.

Стандартизированные аналитические модули легко и быстро заменяются. Дозирование и схема переключения колонок управляются электронными системами регулирования давления и не требуют дополнительного обслуживания. Несколько газовых хроматографов MicroSAM могут быть подключены параллельно для одновременного анализа нескольких потоков или с целью создания резервной подсистемы, которая позволит продолжать работу даже в случае сбоя основного оборудования.
Газовый хроматограф Siemens MicroSAM размещается непосредственно в основном помещении БППГ рядом с УКУГ.

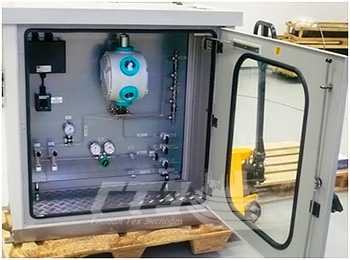

Хроматограф размещается в технологическом шкафу со всей необходимой импульсной обвязкой. Рядом со шкафом хроматографа устанавливаются баллоны с газом носителем и калибровочным газом.

gtexport.ru

Узлы учета газа

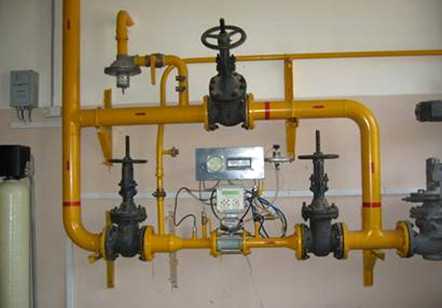

Узел учета расхода природного газа (УУГ) - это комплекс средств измерений, предназначенных для измерения объемного, массового расхода, а также давления, температуры и других физических свойств природного газа по ГОСТ 5542, приведенных к стандартным условиям (в соответствии с ГОСТ 2939-63) по измерительным трубопроводам.Узел учета газа применяется для коммерческого учета при учетно-расчетных операциях, и технологического учета на промышленных предприятиях, объектах технологических производств, газораспределительных станциях, подземных газохранилищах и других объектах. В узел учета газа входят следующие составные части:
  • преобразователь расхода (счетчик газа), диапазон от 0.2 до 10000
  • корректор (вычислитель) объема газа типа ВКГ, СПГ и другие, предназначенные для работы по нескольким измерительным трубопроводам (согласно документации производителя)
  • датчики абсолютного и избыточного давления
  • дифференциальный датчик давления
  • термопреобразователь сопротивления
  • система телеметрии
  • фильтры
  • запорная арматура

Составные части узла учета газа должны соответствовать требованиям, предъявляемым к ним согласно технической документации по температурным режимам, условиям защиты от воздействия окружающей среды, устойчивости к механическим воздействиям, правилам взрывозащищенности и подбираться с учетом требований Заказчика и правил ПР 50.02.019-2006.

Питание составных частей узла учета газа может быть автономным (от встроенного источника питания, ёмкость которого рассчитана на срок не менее 5 лет непрерывной работы) или от внешнего источника питания, подобранного согласно технической документации в соответствии с требованиями Заказчика.

ООО «И-технологии» предлагает комплекс услуг по устройству, модернизации и реконструкции узла учета газа, включая установку шкафа телеметрии «Аксон-XL»:

  • оформление акта обследования
  • подготовка технического задания
  • подготовка проектной документации
  • монтаж узла учета газа
  • проведение метрологической экспертизы
  • оформление акта проверки состояния средств измерений
  • оформление акта замера округлости трубы (для турбинных счетчиков)
  • подключение к корректорам и настройка вторичного оборудования (принтеров, модемов, - компьютеров, ноутбуков, блоков питания)
  • сдача узла учета газа в коммерческую эксплуатацию
  • обслуживание узлов учета газа
  • поверка средств измерений
  • другое (по запросу заказчика)

Шкаф телеметрии «Аксон-XL», устанавливаемый вблизи узла учета газа потребителя выполняет функции:

  • получения от электронного газового корректора-вычислителя данных об объеме, температуре, давлении природного газа, нештатных ситуациях и настройках газового корректора
  • передачи сведений, полученных от корректора-вычислителя в пункт приема информации
  • формирования локальных отчетов

Шкаф телеметрии «Аксон-XL» соответствует требованиям технических условий, имеет «Сертификат соответствия» Росстандарта и «Разрешение на применение на производственных объектах газораспределения и газопотребления» Ростехнадзора. Работаем с оборудованием разных производителей:

  • ЗАО «ЭЛЬСТЕР Газэлектроника»,
  • ЗАО НПФ «ЛОГИКА»,
  • ООО "Айтрон"
  • ООО ЭПО «Сигнал»
  • других отечественных и зарубежных производителей

Типы устанавливаемых и подключаемых электронных газовых корректоров-вычислителей:
СПГ-741, СПГ-761, ЕК-260, Sevc-D, Sevc-D (CORUS), СТД (ВТД-Г), µElcor, microElcor-2, EK-88/K, УВП-280А, Turbo Flow серий TFG и GFG, ЕК-270 и ряд других (список пополняется).

Выбирая нашу компанию в качестве партнера, Вы получаете комплекс услуг по оборудованию узла учета газа. Мы также оказываем помощь в выборе оптимального для Вас оборудования.

По всем интересующим Вас вопросам установки и реконструкции узла учета газа обращайтесь к специалистам:
Киртьянову Сергею Владимировичу - заместителю главного инженера
+7 (495) 660-19-66
+7 (916) 382-07-47
[email protected]

technology-it.su

Коммерческий узел учета газа - проект, согласование, монтаж и пусконаладка

Узел учета расхода природного газа (УУГ) - это комплекс средств измерений. Он служит для измерения объемного, массового расхода, а также давления, температуры и других физических свойств природного газа по ГОСТ 5542-2014, приведенных к стандартным условиям (в соответствии с ГОСТ 2939-63) по измерительным трубопроводам.



Применяется узел учета газа для коммерческого учета при учетно-расчетных операциях и технологического учета на промышленных предприятиях, объектах технологических производств, газораспределительных станциях, котельных, ГРП и ГРПШ и других объектах.





В узел учета газа входят следующие составные части:

- преобразователь расхода (расходомер-счетчик газа)

- корректор (вычислитель) объема газа типа ВКГ, СПГ и другие, предназначенные для работы по нескольким измерительным трубопроводам (согласно документации производителя)

- датчики абсолютного и избыточного давления

- дифференциальный датчик давления

- термопреобразователь сопротивления

- система телеметрии

- фильтры с индикаторами перепада давления

- запорная арматура



Составные части узла учета газа должны соответствовать требованиям, предъявляемым к ним согласно технической документации по температурным режимам, условиям защиты от воздействия окружающей среды, устойчивости к механическим воздействиям, правилам взрывозащищенности и подбираться с учетом требований Заказчика и ГОСТ Р 8.740-2011 «Государственная система обеспечения единства измерений (ГСИ). Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков» ГОСТ 8.611-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».



Питание составных частей узла учета газа может быть автономным (от встроенного источника питания, ёмкость которого рассчитана на срок не менее 5 лет непрерывной работы) или от внешнего источника питания, подобранного согласно технической документации в соответствии с требованиями Заказчика.



Следует отметить, что большое количество действующих узлов подлежат реконструкции в связи с принятием 1 января 2017 года ГОСТ 30319-2015 «Газ природный. Методы расчета физических свойств». ГОСТ 30319-2015 введен в действие в качестве национального стандарта Приказами Федерального агентства по техническому регулированию и метрологии от 10 ноября 2015 года № 1743-ст, № 1744-ст. Приказом № 2075-ст от 30 ноября 2015 года установлена дата введения с 1 января 2017 года.



Технический комитет по стандартизации разъяснил своим письмом от 20 сентября 2016 года, что требования вышеуказанного стандарта распространяются на вновь вводимые в эксплуатацию, реконструируемые или подвергаемые техническому перевооружению КУУГ.



Осуществляется приведение действующих коммерческих узлов учета газа в соответствие с требованиями ГОСТ 30319-2015 по истечении срока службы и (или) срока годности. Так же может выполняться проведение работ по полному либо частичному техническому перевооружению ГРУ, ГРП (если там установлен КУУГ), внутренних газопроводов, придется приводить КУУГ в соответствие с ГОСТ 30319-2015.



Данный стандарт принят взамен утратившего силу ГОСТ 30319-96 и предъявляет требования к методу вычисления коэффициента сжимаемости газа.



В старом ГОСТе применялись методы УС GERG-91 мод. и NX-19 мод., а теперь вместо этих двух методов должен применяться новый - AGA8 (Международный стандарт ISO 20765-1:2005). Так же расширен диапазон применимости алгоритмов до абсолютного давления в 30 МПа.



В Республике Башкортостан газоснабжающей организацией ООО «Газпром межрегионгаз Уфа» рекомендовано при устройств вновь строящихся или реконструируемых объектах газификации применять измерительные комплексы на базе ультразвуковых расходомеров-счетчиков ИРВИС (г. Казань).



После выполнения проектных работ по устройству КУУГ обязательно проведение платной метрологической экспертизы в ФБУ ЦСМ РБ.

bgazproekt.ru

узел учета газа - это... Что такое узел учета газа?


узел учета газа

3.4 узел учета газа: Совокупность средств измерительной техники и вспомогательных устройств, которая предназначена для измерения, регистрации результатов измерения и расчетов объема газа, приведенного к стандартным условиям.

3.1.5 узел учета газа: Комплект средств измерений и технических устройств, обеспечивающих учет объема газа, приведенного к стандартным условиям, а также контроль и регистрацию его параметров.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Узел учета
  • Узел учета и контроля качества нефтепродуктов

Смотреть что такое "узел учета газа" в других словарях:

  • Узел учета газа — Узел учета комплект средств измерений и устройств, обеспечивающий учет количества газа, а также контроль и регистрацию его параметров (Правила учета газа, утвержденные Министерством топлива и энергетики РФ и Государственной газовой инспекцией… …   Официальная терминология

  • Узел учета — Примечание . Некоторыеиз предлагаемых терминов и определений приняты только для настоящих Правил учета тепловой энергии л теплоносителя. Источник: РД 34.09.102: Правила учета тепловой энергии и теплоносителя Узел учета Примечание. Некоторые из… …   Словарь-справочник терминов нормативно-технической документации

  • узел учета — Комплекс средств измерений и устройств, обеспечивающий учет количества газа, а также контроль и регистрацию его параметров. [Правила учета газа, утверждены приказом Минэнерго России от 14.10.1996№б/н] [СТО Газпром РД 2.5 141 2005] Тематики… …   Справочник технического переводчика

  • объект учета газа — 3.5 объект учета газа : Строение, сооружение, установка или агрегат, включающие в себя узел учета газа. Примечание В настоящем документе к объектам учета газа отнесены газорегуляторные пункты, газорегуляторные установки и т.п. Источник …   Словарь-справочник терминов нормативно-технической документации

  • узел — 01.04.14 узел (вычислительные сети) [node <network>] (2): Объект, который связан или соединен с одним или несколькими другими объектами. Примечание В топологии сети или в абстрактной компоновке узлы представляют собой точки на схеме. В… …   Словарь-справочник терминов нормативно-технической документации

  • МИ 3082-2007: Государственная система обеспечения единства измерений. Выбор методов и средств измерений расхода и количества потребляемого природного газа в зависимости от условий эксплуатации на узлах учета. Рекомендации по выбору рабочих эталонов для их поверки — Терминология МИ 3082 2007: Государственная система обеспечения единства измерений. Выбор методов и средств измерений расхода и количества потребляемого природного газа в зависимости от условий эксплуатации на узлах учета. Рекомендации по выбору… …   Словарь-справочник терминов нормативно-технической документации

  • объект — 3.14 объект (object): Элемент, который может быть охарактеризован посредством измерения его атрибутов. Источник …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р 53865-2010: Системы газораспределительные. Термины и определения — Терминология ГОСТ Р 53865 2010: Системы газораспределительные. Термины и определения оригинал документа: 10 аварийно восстановительные работы на сети газораспределения [газопотребления]: Комплекс технологических операций по восстановлению… …   Словарь-справочник терминов нормативно-технической документации

  • ПР 50.2.019-2006: Государственная система обеспечения единства измерений. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков — Терминология ПР 50.2.019 2006: Государственная система обеспечения единства измерений. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков: 7.4 Измерение температуры газа 7.4.1 Температуру газа измеряют… …   Словарь-справочник терминов нормативно-технической документации

  • СТО Газпром 2-3.5-051-2006: Нормы технологического проектирования магистральных газопроводов — Терминология СТО Газпром 2 3.5 051 2006: Нормы технологического проектирования магистральных газопроводов: 3.46 «узкое место»: Объект газотранспортной системы (магистральный газопровод, газопровод отвод, газопровод перемычка, распределительный… …   Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ru

Узел учета газа ЭМИС-ЭСКО 2230 ГК "ЭМИС"

описание продукции

Гарантийные сроки хранения и эксплуатации измерительных преобразователей и контроллеров, входящих в состав узла учета, 24 месяца со дня ввода продукции в эксплуатацию, но не более 36 месяцев со дня ее выпуска
- срок отгрузки «ЭМИС-ЭСКО 2230»

Узлы учёта газа ЭМИС-ЭСКО 2230 предназначены для измерения объёма и объёмного расхода, давления, температуры природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов и газовых смесей (далее – газ) при рабочих условиях с последующим приведением к объёму при стандартных условиях.

Для измерения параметров газов в составе измерительного комплекса могут быть использованы следующие корректоры/вычислители: СПГ 761/762/763, ИМ 2300, УВП 280, ТЭКОН-19.

Измеряемые и вычисляемые параметры:

  • объем газа при рабочих условиях;
  • объемный расход газа при рабочих условиях;
  • объем газа, приведенный к стандартным условиям;
  • объемный расход газа, приведенный к стандартным условиям;
  • температура среды;
  • давление среды;
  • перепад давления на счетчике газа (при комплектации датчиком перепада давления).

Принцип действия узла учета газа основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям, расхода (объема) газа, приведенного к стандартным условиям (Pc=0,101325 МПа, Тс=20 ºС). Результаты измерений отображаются на дисплее и передаются на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях, приводят к стандартным условиям по ГОСТ 2939-63 в соответствии с требованиями ГОСТ Р 8.740-2011.

Узлы состоят из серийно выпускаемых средств измерений, внесенных в Госреестр России и объединенных в средство измерений, отвечающее единым требованиям.

В зависимости от измерительных преобразователей расхода, входящих в состав, выпускаются в трех модификациях:

  • «ЭМИС - ЭСКО 2230 – В» – Узел учета газа на базе вихревых расходомеров;
  • «ЭМИС - ЭСКО 2230 – Р» – Узел учета газа на базе ротационных счетчиков;
  • «ЭМИС - ЭСКО 2230 – Т» – Узел учета газа на базе турбинных счетчиков.

В зависимости от применяемых средств обработки результатов измерения, входящих в состав ЭМИС-ЭСКО 2230, узлы выпускаются в двух модификациях:

  • «ЭМИС- ЭСКО 2230 – Х – - » – стандартное исполнение;
  • «ЭМИС - ЭСКО 2230 – Х – БК - » - Узел в составе с блоком коррекции.

По виду взрывозащиты, комплексы выпускаются в трех модификациях:

  • «ЭМИС- ЭСКО 2230 – Х – - »– общепромышленное исполнение,
  • «ЭМИС- ЭСКО 2230 – Х – - – Ехi »– взрывозащищенное исполнение типа «искробезопасная электрическая цепь».
  • «ЭМИС- ЭСКО 2230 – Х – - – Ехd» – взрывозащищенное исполнение типа «взрывонепроницаемая оболочка».

emis-kip.ru
