В чем разница воронка водосточная и воронка сливная – На какие классы делится водосточная воронка и как ее монтировать

Содержание

назначение, виды, материал изготовления и цена

Содержание статьи:

На плоской крыше нужен усиленный водоотвод, потому что при сильных осадках образуются лужи, которые постепенно разрушают гидроизоляционный слой. В комнате под крышей возникают потеки на стенах. Вторая проблема – грязь, третья – семена растений, которые прорастают во влажной среде и своими корнями повреждают покрытие. Способ избавления от луж – специальные водосточные воронки.

Определение и назначение

Воронки предназначены для отведения воды с плоской кровли

Раньше плоская кровля была атрибутом промышленных зданий или многоэтажных жилых домов. В частном секторе эту полезную площадь используют для обустройства террасы в летнее время, спортивной площадки и даже бассейна. Часто она имеет ограждение – парапет, из-за которого осадки не могут самопроизвольно удалиться с крыши. Для этого были придуманы различные способы удаления воды.

Сливная воронка предназначена для сбора осадков и направления их в водосточные трубы, а далее в ливневую канализацию. Чтобы жидкость попадала в водосборник, кровля должна иметь уклон – абсолютно ровные крыши не делают, так как это приводит к застою воды.

Центральный элемент конструкции должен быть надежно и герметично установлен – от этого зависит долговечность кровельного покрытия. Если часть его повреждена, очередной дождь вызовет разрушение внутри здания, что приведет к дорогостоящему ремонту и замене всего покрытия.

Виды и устройство водосточных воронок

Выделяют два основных вида водостоков:

  • Традиционный. Углубления для воронок закладывают при строительстве зданий. Общее количество их рассчитывается исходя из площади крыши – в среднем одна на 25 квадратных метров. Водосточная труба примыкает непосредственно к каждой воронке, далее вода стекает в общую трубу. Способ отведения осадков – наружный или внутренний, зависит от климата. В теплых регионах преобладает наружный тип, в странах с холодным климатом – внутренний, что исключает замерзание осадков.
  • Гравитационно-вакуумная система. Принцип работы – эжекторный: воздушные массы увлекают за собой воду, и она с большой скоростью движется вниз под влиянием гравитации. Уклон делать не обязательно, так как жидкость самостоятельно стекает под давлением воздуха. Для примера: вакуумная система диаметром 75 мм способна пропустить в секунду 15 литров воды, в то время как традиционная конструкция должна иметь трубы диаметром 200 мм, чтобы осилить такой же объем. Требуется меньшее число воронок и водосточных труб, что сказывается на стоимости.

Конструкция водосточной воронки имеет следующее устройство:

  • борт для приема воды – обычно широкий и под уклоном к центру;
  • стакан – необходим для сбора жидкости и отправки ее вниз – в трубу;
  • колпак в виде сетки с ребрами необходим для того, чтобы в канализацию не попадали листья и различный мусор.

Если кровля используется для времяпровождения, выбирают плоские воронки. Такие модели актуальны на крышах, покрытых плиткой или слоем асфальта. Есть разновидности водосточных воронок с электроподогревом, чтобы зимой осадки не замерзали в водосточной трубе. Они бывают только металлическими, так как не все виды пластика выдерживают высокие температуры и начинают плавиться. Одноуровневые или двухуровневые модели применяются в зависимости от конструкции крыши. Вместо рубероидного фартука в роли крепления может выступать обжимной фальц – универсальное приспособление для любого материала и конструкции кровли.

Дополнительными приспособлениями для монтажа являются уплотнительные прокладки из резины с битумом, которые обеспечивают надежную изоляцию. Патрубок может быть горизонтальным или вертикальным, зависит от типа водостока. Сальники – элементы, которые препятствуют вытеканию воды на стыке трубы и воронки.

Материал изготовления

Мастера рекомендуют подбирать воронку таким образом, чтобы ее материал изготовления совпадал с кровельным. Например, если покрытие крыши медное, сливные воронки нужно подбирать из меди.

Кроме самого дорогого и прочного материала – меди – воронки делают из чугуна, стали, пластика. Также бывают комбинированные конструкции.

Для обустройства жесткой крыши используют чугунные водосточные воронки, стальные, алюминиевые водоприемники. Чугун – очень прочный и долговечный материал. Срок его эксплуатации более 50 лет. Для изготовления элементов крыши применяют серый и легированный чугун, которые хорошо переносят перепады температур и устойчивы к ударной нагрузке. Для устойчивости к кислотным осадкам воронки покрывают специальной защитной краской. Недостатки материала – высокая цена и большой вес.

Нержавеющая сталь может служить долго, содержание углерода в ней должно быть низкое, чтобы материал не ржавел. Лучший вариант – сталь с вкраплениями титана, молибдена. Такие виды лучше переносят перепады температур и воздействие атмосферных осадков различного химического состава.

Водосточная воронка для плоской кровли из алюминия благодаря оксидной пленке практически не взаимодействует с окружающей средой. Металл долговечный и не поддается коррозии. Благодаря пластичности алюминия при температурных изменениях он не вызывает деформаций кровли. Материал легкий, поэтому не вызывает затруднений при монтаже, а также снижает общий вес крыши.

Пластиковые воронки применяются для обустройства водостока с плоских крыш, если кровля выполнена из мягких материалов. Полимеры абсолютно не подвержены коррозийным процессам, ультрафиолетовому облучению, благодаря гладкой поверхности не накапливают грязь – она смывается при первом дожде. Органические вещества не прилипают к материалу, а химические компоненты не способны вызвать их разрушение или деформацию.

На основе пластика делают комбинированные воронки для водосточных систем. Это увеличивает срок эксплуатации конструкции и делает ее устойчивее к воздействию окружающей среды и механическим повреждениям.

Как выбрать

Подбирают воронки, исходя из следующих факторов:

  • Температура в зимнее время. Если часто бывают морозы, лучше использовать кабель для подогрева системы. Таким образом можно избежать скопления льда и обрушения крыши. Греть можно только металлические изделия. Чугун и алюминий хорошо реагируют повышение и понижение температур.
  • В теплом климате хорошим вариантом также будет алюминий, если кровля выполнена из твердых материалов. Пластик или комбинированные изделия подойдут к любому типу покрытия.
  • Воронка должна иметь защитную решетку или колпак от попадания мусора, иначе водосточная система засорится, и вода польется с крыши на стену, повредив штукатурку. Если кровля имеет парапет, возможно обрушение под тяжестью воды.
  • По типу стока выбирают воронку в том случае, если под крышей нет места для горизонтального отвода. В таком случае трубы монтируют вертикально вниз.

Нужно обращать внимание, какой тип гидроизоляции будет применяться на крыше. Материал изготовления воронки должен соответствовать покрытию кровли, чтобы можно было герметично соединить конструкцию. Чаще всего применяется резина с нанесенным битумным покрытием, которое расплавляют при монтаже газовой горелкой и приклеивают к аналогичному материалу кровли.

Правила монтажа

Схема монтажа воронки для плоской кровли

При монтаже воронок нужно учитывать следующие требования:

  • Количество рассчитывается, исходя из площади. В среднем – одна на 200 квадратных метров. При этом диаметр трубы должен быть не менее 11 см. Неплохо было бы сделать запасной водосборник на тот случай, если первый засорится.
  • Необходимо соблюдать уклон кровли – не менее 2%. Уклон может выполняться как к центру крыши, так и ко внешнему краю.
  • При монтаже водоприемника оставляют небольшое пространство, чтобы материалы при изменении температурного режима не деформировали конструкцию крыши.
  • В зависимости от того, сколько слоев имеет гидроизоляция кровли, битумный фартук запаивается между ними посредине или дополнительно вырезается кусок изоляционного материала размером не менее 1 квадратного метра.
  • При монтаже используются дополнительные крепежные элементы – болты, шурупы, если конструкция воронки слишком легкая. Материал должен быть изготовлен из нержавеющей стали. Для чугунных изделий дополнительного крепления не требуется.

Этапы работ на кровле из мягких материалов:

  1. Выполняется настил нижнего слоя крыши.
  2. Прорезается отверстие по диаметру воронки.
  3. Материал разогревается горелкой, чтобы снять защитную пленку.
  4. Воронка устанавливается на свое место.
  5. Фартук расплавляется и приклеивается к нижнему слою покрытия.
  6. Если планируется уложить второй гидроизоляционный «ковер», дополнительное укрепление фартука не требуется. Если покрытие однослойное, вырезается кусок резины, обработанной битумом, и площадь вокруг воронки закрывается методом разогрева и склеивания материалов.

В конце устанавливается фильтр для мусора и листьев.

Стоимость водосточных воронок

На стоимость водоприемников влияет несколько факторов. Чем больше деталей – тем дороже, так как между ними должны быть герметичные соединения. Играет роль размер изделия: цена водоприемной воронки диаметром 100 мм будет на треть дороже, чем сечение 75 мм.

Металлические изделия – стальные, чугунные – стоят дороже. Цветные металлы, особенно медь, ценятся дороже всех остальных.

По стоимости самым приемлемым вариантом является пластик или комбинированные модели. Они наиболее практичные, так как мягкий материал компенсирует расширение или уменьшение объема металла без нарушения герметичности, что является важным показателем качества водоприемников.

strojdvor.ru

Какая водосточная воронка для плоской кровли нужна – анализ и 3 способа установки

Современная водосточная воронка для плоской кровли – это не просто дырка в крыше, она представляет собой сложную сливную конструкцию. Далее мы с вами разберем, какие кровельные водосточные воронки лучше в той или иной ситуации, из чего они делаются, а главное, я на фото покажу пошаговый монтаж воронок тремя способами.

Для плоской крыши используются специальные виды кровельных водосточных воронок



Разновидности и технические данные ливневых воронок

Абсолютно на всех крышах устанавливается ливневая система сбора и отвода воды. Выбор сливной системы зависит от угла наклона и конфигурации кровли.

Виды систем кровельного водостока

Не смотря на разнообразие крыш, профессионалы делят их на 2 направления – скатные и плоские. Для каждого направления используются свои виды сливных систем, соответственно и водоприемные воронки у них разные.

  • Скатные – если кровля имеет уклон более 10º, то она относится к скатному направлению. Принцип действия у скатных систем водоотведения одинаков – по периметру кровли монтируется желоб, который собирает воду, а через воронки и водосточные трубы эта вода выводится в определенные точки;

Подробно о видах и тонкостях монтажа своими руками скатной системы водоотведения с фото и видео, вы можете узнать «ЗДЕСЬ».

По правилам на скатных системах водоотведения одна водоприемная воронка монтируется не более чем на 10 м непрерывного желоба

  • Система водоотведения плоской кровли на порядок сложнее, чем у скатной «сестры», поэтому здесь используется несколько схем разводки слива и под каждую схему рекомендуются разные воронки для плоской кровли.

Важно! Плоскими такие крыши именуют условно, скат там в любом случае есть, обычно угол колеблется в пределах 3º — 10º. Уклоны нужны, чтобы собирать воду в определенных точках с воронками.

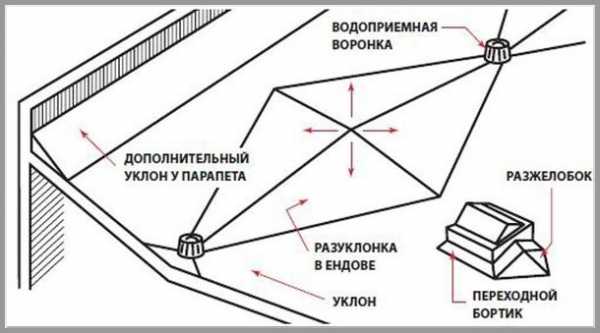

На любой плоской кровле обустраивается разуклонка для сбора воды в воронки

Классификация водоприемников

На плоских кровлях все сливные системы регламентируются по ГОСТ 25336-82, информации там много, но нас, на любительском уровне интересуют 2 главные характеристики:

  1. Пропускная способность водоприемных воронок;
  2. Количество на м2

Вопрос с количеством водоприемных воронок на 1 м² решается просто. Норматив указывает, что при толщине сливной трубы 100 мм, на каждые 200 м² устанавливается одна сливная воронка. Монтируется она либо в центре, либо ближе к одному из бортов водосборного сектора.

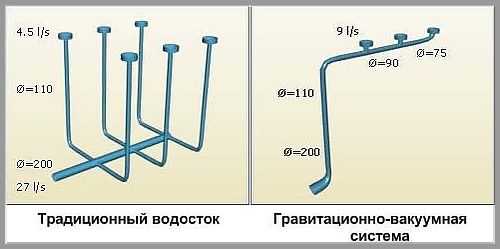

Что касается пропускной способности, то на плоских крышах водосточные системы делятся на 2 вида:

  1. Традиционные или обычные водостоки имеют диаметр сливного отверстия не менее 100 мм. Вода в них идет самотеком, при этом труба никогда не заполняется полностью. Система используется на небольших по площади крышах с простыми воронками;

При относительно небольшом сечении труб сифонно-вакуумная система водостока, по сравнению с обычной имеет КПД в 2 раза выше

  1. В сифонно-вакуумных системах водосточные трубы заполняются полностью и при небольшом сечении труб, пропускная способность получается на порядок выше. За счет строения воронки и конфигурации трубной разводки создается вакуум и воду засасывает сильнее. Принцип действия такой же, как и при сливе топлива из бака машины.

В сифонно-вакуумной системе главным элементом выступает двухуровневая воронка, именно она обеспечивает заполнение трубы водой и всасывающий эффект

Иллюстрации Виды водоприемников
Колпаковые воронки Колпаковые воронки легко узнать по наличию возвышающейся над сливом сетки, она призвана защищать слив от попадания мусора.
Плоская воронка Верхний колпак такого слива монтируется заподлицо с кровельным покрытием. Разрабатывались эти воронки для эксплуатируемых крыш, поэтому конструкции отличаются высокой прочностью. При грамотном монтаже некоторые модели способны выдержать нагрузку до 250 кг.
Подогреваемая воронка В таких моделях предусмотрен внутренний обогрев проблемных узлов. В результате конструкция не забивается наледью в межсезонье, а главное, при резких морозах ее не разрывает.
Многоуровневые модели

На самом деле есть только одно и двухуровневые сливы. Первый монтируется в традиционные системы, а второй в вакуумные.

Кроме того, двухуровневые воронки предназначены для установки на нестабильную основу, к примеру, на открытую террасу деревянного дома.
Воронка с шарнирным выпуском

Эти модели появились сравнительно недавно, в них выпускной патрубок может изменять угол наклона до 90º, что удобно при обустройстве частного дома, где не всегда, получается, четко следовать проекту.

Плюс шарниры универсальны, они могут использоваться как для вертикальных и горизонтальных систем, так и для наклонных трубопроводов.



Материалы изготовления воронок

  • Пластик — пластиковые сливы считаются наиболее доступными по цене, но это, пожалуй, единственное их достоинство. Одно из мест, где установка подобных моделей оправдана – это небольшие технические здания с кровлей из профнастила или чего-либо подобного;
  • Сталь – такие сливы считаются самыми прочными и долговечными. Их можно монтировать как на железобетонные, так и на деревянные или иные подвижные перекрытия. Цена на модели из оцинкованной стали ниже, но со временем цинк облазит и они коррозируют, поэтому лучше брать нержавейку или чугун;

Помимо стальных, пластиковых и комбинированных воронок, в бюджетном секторе широко используются чугунные модели, они конечно тяжелые, но зато прочные, долговечные и недорогие

  • Комбинированные – здесь мы имеем дело с удачным симбиозом нержавеющей стали и современных полимеров. В таких моделях нагруженные узлы делают из стали, а полимер используется для защиты конструкции от агрессивного воздействия стоков.



Самостоятельный монтаж воронки – 3 способа

Для плоских крыш используются разные водосточные системы, соответственно и кровельные воронки на этих системах монтируются по-разному.

Способ №1. Монтаж сифонно-вакуумного слива

Иллюстрации Рекомендации
Шаг 1

Для примера мы взяли одну из популярных моделей фирмы «Geberit Pluvia», остальные лидеры рынка используют аналогичную инструкцию.

Для начала в бетонной кровле вырезается квадратное ложе под конструкцию.
Шаг 2

·         Смазываем нишу клеем и погружаем туда основу воронки;

·         Сверху на воронке есть металлическая пластина, ее нужно повернуть на 90º и высверлить в кровле отверстия под анкера, как показано на схеме слева.
Шаг 3 Крепим пластину с 4 сторон анкерами или мощными дюбель-гвоздями.
Шаг 4 На основе есть шпильки, а в комплекте модели резиновая прокладка. Эту прокладку необходимо надеть на шпильки.
Шаг 5 Поверх выступающих шпилек раскатывается мягкая кровля, к примеру, «Технониколь», после чего в ней прорезаются отверстия для шпилек.
Шаг 6

На шпильки надевается кольцо и фиксируется гайками.

Важно! Гайки вкручиваются по диагонали, то есть, вкрутив одну, переходите к той, которая напротив и так пока не пройдете всю окружность.

Шаг 7 Гайки затягиваются без фанатизма. Дело в том, что на прокладке есть герметизирующие ребра и полностью расплющивать их не желательно.
Шаг 8 Вырезаем мягкую кровлю из воронки.
Шаг 9 Колпак состоит из трех узлов, первым устанавливается наружная сетка, для этого на основе есть 2 зацепа.
Шаг 10 Теперь вставляем сердцевину до характерного щелчка.
Шаг 11 Верхняя крышка надевается и фиксируется так же, как и две предыдущие, то есть, до характерного щелчка.



Способ №2. Слив для старых домов

Важно! В старых многоэтажках, нет смысла устанавливать гравитационно-вакуумную воронку. Потому как кроме нее там еще трубную разводку под слив нужно монтировать по специальной схеме. Поэтому для старых домов используются другие модели, кстати, более дешевые.



Способ №3. Слив для облегченной кровли с утеплением

Под облегченной кровлей подразумевается крыша из профнастила, поверх которой уложен утеплитель и все это накрыто мягкой кровельной мембраной «Технониколь».



Вывод

Монтаж воронки на плоской кровле задача не легкая, но реальная. Я выбрал 3 способа доступных для любителя, на видео в этой статье работа мастеров показана наглядно. Если есть желание поделиться собственным опытом, или обсудить какие либо вопросы по кровле, добро пожаловать в комментарии.

Вам также будет интересно почитать

proekt-remonta.ru

Что такое водосточная воронка | Энциклопедия строительства YouSpec

Еще совсем недавно плоская кровля использовалась для обустройства промышленных зданий и многоэтажных сооружений различного типа. В наше время ситуация изменилась коренным образом. Сегодня все чаще этот вид крыши применяется для обустройства частных домов.

Это в первую очередь связано с тем, что плоские кровли начали использоваться для обустройства на них бассейнов, спортивных площадок, оранжерей и теплиц.

Водосточная воронка для плоских кровель

Плоская кровля подразумевает под собой обустройство специальной системы водостоков, для организации отвода воды с ее поверхности, так как ,в противном случае вряд ли удастся избежать не только разрушения кровли, но и стеновых элементов сооружения. Важной частью такой водосточной системы является кровельная воронка.

Давайте с вами более детально рассмотрим, какую функцию в водосточной системе выполняют кровельные воронки и какое количество этих элементов является оптимальным.

к оглавлению ^

Кровельная воронка

Воронка водосточная для плоской кровли выполняет водозаборную функцию. Кровельная воронка представляет собой незаменимый элемент, так как именно в ее просвет попадает вода, благодаря чему удается организовать полноценный отвод атмосферных осадков с поверхности крыши.

к оглавлению ^

Типы водосточных систем

Для кровель, у которых отсутствует уклон, целесообразна установка водосточных систем двух видов: традиционного или гравитационно-вакуумного.

Традиционные водосточные системы характеризуются наличием огромного количества труб и воронок, в то время как гравитационно-вакуумные конструкции при такой же пропускной способности требуют обустройства гораздо меньшего количества этих элементов.

к оглавлению ^

Особенности традиционной водосточной системы

Установка системы этого вида осуществляется на специальных выступах либо на кровельных свесах, располагающихся достаточно низко. Очень важно, чтобы для организации качественного отвода воды элементы водостока были установлены в специально сформированных углублениях.

Если же обустройство водостока осуществляется ниже уровня кровельных свесов, то для его монтажа целесообразно использовать трубы и желоба, имеющие прямоугольную геометрическую форму, крепление которых выполняют посредством вертикально расположенных кронштейнов.

Также необходимо, чтобы все элементы слива максимально плотно прилегали к каналам посредством отверстий, формирующихся в выступе.

При этом каждая кровельная воронка устанавливается в наиболее низких местах с уклоном около 3%. Количество элементов выбирается исходя из расчетов: одна воронка водосточная на 25 м длины поверхности крыши.

Не менее существенно, чтобы каждая кровельная воронка подсоединялась к общей сливной трубе, находящейся под определенным уклоном.

Не стоит пренебрегать и монтажом дополнительных, аварийных воронок. Следует заметить, что в этом случае нелишним будет совместно с внутренним водостоком организовать наружное отведение атмосферных осадков.

к оглавлению ^

Гравитационно-вакуумная водосточная система

Данный вид водостоков был изобретен около 30 лет тому назад в Скандинавии, и с тех пор он широко используется во многих странах по всему миру. Особой популярностью при устройстве плоской кровли он пользуется на территории Европы.

Работа данной системы базируется на эжектирующей способности – увлечении каких-либо сред за собой (в данном случае воздуха и жидких сред в системе трубопроводов).

Следует отметить, что сначала газообразные массы, попадая в стояк водосточной системы движутся вверх, и только после попадания воды в трубы и последующем ее движении, под воздействием силы земного притяжения, наблюдается ход воздушного слоя в обратном направлении.

Благодаря образованию вакуума, жидкость на огромной скорости перемещается по трубам по направлению к коллектору. Основной особенностью гравитационно-вакуумной конструкции является то, что она не требует формирования уклона, так как в этом случае движение воды осуществляется под давлением мощных воздушных потоков.

Важными достоинствами этого типа водостока является высокая скорость перемещения водных потоков, возможность использования труб с небольшим сечением, высокие самоочищающиеся способности, низкий вес конструкции, необходимость установки небольшого количества кровельных воронок.

Для сравнения вам будет полезно знать, что кровельные воронки вакуумной конструкций с горизонтальным выпуском 75 мм пропускают за 1 с более 15 л жидкости, в то время как классический водосток для достижения той же пропускной способности должен быть оснащен элементами с выпускной способностью не менее 200 мм.

к оглавлению ^

Обустройство системы водостоков для плоской кровли

Следует заметить, что элементы водосточной системы изготавливаются из самых разнообразных материалов. Выбор этих изделий осуществляется исходя из материала изготовления кровельного покрытия, архитектурных особенностей крыши, ее цвета и финансовых возможностей владельца.

Из всего вышесказанного можно сделать вывод, что если в качестве кровельного материала был выбран вариант устройства кровли из профнастила или металлочерепицы, то, следовательно, и все элементы водостока, включая кровельные воронки также должны быть металлическими.

А вот для крыш, изготовленных из мягких кровельных материалов, таких как битумная, гибкая черепица или ондулин, вне всяких сомнений, больше подойдут водостоки, изготовленные из полимерных материалов.

Самая простая кровельная воронка представляет собой конструкцию, имеющую достаточно широкие борта, позволяющие максимально эффективно организовать сбор воды, а также стакан и колпак.

В связи с тем, что кровельные воронки представляют собой элементы, имеющие огромное функциональное значение, они должны изготавливаться в соответствии со всеми строительными нормами.

к оглавлению ^

Требования к кровельной воронке

  • Воронка водосточная должна соединяться с остальными элементами водосточной системы посредством максимально герметичного и надежного соединения.
  • Очень важно, чтобы крышка этого элемента была съемной, при этом стакан со всей остальной системой представлял собой единую монолитную конструкцию.
  • Колпак элемента должен надежно закрепляться на предусмотренном месте.
  • Каждая кровельная воронка должна быть надежно защищена от попадания в ее просвет мусора предохранительным зонтом (фильтром).

Воронка водосточная – это важный элемент любой водосточной системы, особенно актуальным ее монтаж если у вас  плоская кровля, не имеющей никакого уклона.

Это полезно будет почитать:

youspec.ru

6.6 Водосточные воронки

состоят из корпуса 9, устанавливаемого в перекрытии, рамы 7, под которую заводится гидроизоляция 8, колпака 6 или решетки 10 для задерживания мусора. Верхняя часть воронки (колпак, решетка) должна иметь отверстия, площадь сечения которых не менее чем вдвое больше сечения отводящего патрубка, чтобы уменьшить сопротивление движению и подпор воды перед воронкой. Воронки должны герметично соединяться с кровлей, чтобы атмосферные воды не просачивались и не разрушали перекрытие. Для этого слой гидроизоляции 8 зажимается болтами между корпусом 9 и рамой 7 и заливается сверху мастикой.

Применяются водосточные воронки d= 80, 100, 150 и 200 мм.

В зависимости от назначения кровли (эксплуатируемая, неэксплуатируемая) и условий эксплуатации применяют плоские(рисунок г) иликолпаковые(рисунок д) воронки. Их устанавливают с учетом рельефа кровли, конструкции здания, расчетной площади водосбора на расстоянии не более 48 м друг от друга.

Воронки располагают в рядах колонн на границе отдельных пролетов, ближе к наружному периметру здания, в наиболее низких местах ендовы (перелома профиля крыши). У деформационных швов (температурных и осадочных) устанавливают две воронки по обе стороны шва. В жилых зданиях желательно устанавливать одну воронку на секцию. На кровле предусматри­вается уклон 0,01…0,015 к водосточным воронкам так, чтобы на крыше не было мест, где может скапливаться влага.

Для компенсации осадочных и температурных деформаций водосточные воронки присоединяют к стоякам или отводным линиям через компенсационные патрубки.

Отводные трубы, соединяющие воронки, прокладывают на чердаках, технических этажах, в межферменном пространстве на расстоянии 1,0… 1,5 м от кровли.

Замоноличивать стояки в строительные конструкции не рекомендуется, так как на стенках труб образуется конденсат во время таяния снега, когда температура воды близка к 0°С. Наиболее, целесообразно прокладывать стояки в нишах. В жилых зданиях стояки располагают в лестничных клетках у стен, не смежных с жилыми комнатами. В общественных зданиях их устанавливают в коридорах, подсобных помещениях, лестничных клетках.

Выпуски служат для отвода воды за пределы здания. Открытые выпуски выполняют в виде стальной или чугунной трубы, выходящей за стену здания (вылет не менее 150 мм), на высоте не менее 150 мм от лотка, предотвращающего размыв отмостки около здания. Для исключения промерзания выпуска зазор между стеной и трубой заполняют слоем теплоизоляции (минеральной ватой).

Устройства для прочистки сети выполняют в виде ревизий, прочисток, смотровых колодцев, конструкции которых аналогичны применяемым на системах канализации. Ревизии и прочистки устанавливают в тех же местах, что и на системе канализации.

При проектировании водостоков диаметр и тип водосточной воронки принимают в зависимости от расчетного расхода дождевых вод:

Площадь водосбора определяют как горизонтальную проекцию участка кровли, с которого вода стекает в воронку. При наличии стен, примыкающих к кровле и возвышающихся над ней, водосборная площадь увеличивается на 30% суммарной площади вертикальных проекций стен.

studfiles.net

Водосточная воронка для плоской кровли — монтаж и устройство

Основной враг любой крыши – вода, разрушительное воздействие которой ведет к сокращению срока работы кровельного материала, протечкам. У двухскатных, вальмовых а также односкатных видов крыш имеется, что противопоставить талой и дождевой воде. Это их скаты, благодаря уклону которых влага, не задерживаясь на крыше, соскальзывает вниз. Плоские кровли являются менее защищенными, на ровной поверхности скапливаются лужи, каковые не успевают высыхать.

Застои воды методично разрушают гидроизоляционный слой, помимо этого наносимая ветром пыль оседает в них, образуя болотистый субстрат. Семена растений, попавшие в эту «землю», прорастают и разрушают кровельный пирог корнями. Дабы избежать продолжить срок работы, плоские крыши оборудуют системой водостока, отводящей воду с ее поверхности в ливневую канализацию.

Водосточная система плоской крыши

Водосточная система плоской крыши — совокупность элементов, осуществляющих сбор, выброс и перенос воды, оказавшейся на поверхности кровли в следствии выпадения осадков либо таяния снега. Водосток с крыши оборудуют следующих видов:

  1. Неорганизованный. Он содержится в том, что вода с крутых скатов. Данный метод независимого водостока применяют в частных зданиях со скатными крышами, но не годится для сооружений с плоской крышей.
  2. Внешний. Складывается из закрепляемых на ветровой доке либо стропилах водосточных труб и водосточного жёлоба. Самотеком за счет уклона крыши вода удаляется со скатов и сливается в водосточную канаву либо ливневку. Внешний водосток применяют для отведения воды с плоской кровли малой площади, например, для хозяйственных сооружений.
  3. Внутренний. Характерная черта внутреннего водостока то, что его прокладывают в кровельного пирога. Он создан с учетом специфики плоской кровли.

Внутренний водосток плоской кровли

Внутренний водосток плоской кровли размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он складывается из:

  • Водосточных воронок, устанавливаемых на поверхности крыши, в низких местах, сооруженных при разуклонке. Функция воронок – фильтрация и сбор талой и дождевой воды, попадающей на кровлю.
  • Горизонтальных водосточных труб, каковые устанавливают под слоем утеплителя и гидроизоляции под уклоном, в случае если обустраивается самотечный водосток либо без уклона, в случае если вакуумный.
  • Вертикальных водосточных труб, каковые собирают потоки воды, идущие из горизонтальных труб, и сливают в ливневую канализацию.

По методу передвижения воды в водосточная система не редкость вакуумного вида и самотечного. Принцип работы вакуумного водостока пребывает в том, что осадки всецело заполняют трубы, создавая водяной столб, при перемещении которого вниз, воздушное пространство поднимается сперва вверх, создавая вакуумную среду, а после этого увлекает за собой воду из водосточной воронки, как бы засасывая ее. В территориях с обильными ливнями умелые кровельщики советуют установку вакуумной системы, которая справляется быстро справляется с громадным объемом воды,

blog-oremonte.ru

Чертежи водосточной воронки для инверсионной кровли

В современном строительстве, кроме скатных кровельных конструкций, применяются плоские крыши. Они имеют свои преимущества и недостатки. Одной из разновидностей конструкции плоской крыши является инверсионная кровля. Чем она отличается от обычного варианта и как обеспечить ей необходимую гидроизоляцию? Об этом речь пойдет в статье.

Особенности конструкции инверсионной кровли

Как известно, слово «инверсия» говорит об обратном порядке чего-либо. Это правило применяется и к инверсионным кровлям. Особенностью такой конструкции является использование компонентов кровельного пирога в нетрадиционном порядке. В классическом варианте пирога первой укладывается пароизоляционная мембрана, которая отсекает пар, производимый жильцами, а также различными приборами, после мембраны идет утеплитель и дальше укладывается гидроизоляционный слой.

В качестве верхнего слоя используются различные гидроизоляционные материалы на битумной, полимерной или битумно-полимерной основе. Поставляются изделия в рулонах и укладываются методом приклеивания или наплавления. Основными разрушающими факторами этого слоя пирога являются погодные условия. Тепловое излучение от солнца размягчает материал, а вода, попав под настил, способна вызвать его вздутие и растрескивание. Производителям до сих пор не удалось комплексно решить эти нюансы. Справится с этим недостатком призвана схема инверсионной кровли. В ней гидроизоляционный слой находится внутри пирога. Наружным покрытием выступает балласт в виде мелкой гальки или дерна.

В силу этого различают несколько разновидностей инверсионных кровель в зависимости от способа их применения:

  • неиспользуемая;
  • под зеленые насаждения;
  • терраса;
  • автомобильная стоянка.

Неиспользуемая кровля не предназначена для того, чтобы по ней осуществлялось постоянное перемещение человека или каких-либо средств. Поэтому подсыпка делается из материала различных фракций. Если речь идет о верхнем слое инверсионной кровли с зелеными насаждениями, тогда обустраивается слой грунта, в который осуществляется высадка подходящих растений. Этот вариант является довольно интересным, т. к. в летнее время дает возможность снизить температуру внутри помещения, а зимой сократить теплопотери. Кроме того, отвод дождевой и талой воды упрощается. Она практически вся задерживается в грунте и питает растения.

При использовании инверсионной кровли в качестве террасы верхний слой может быть выложен различными материалами. Например, это может тротуарная плитка, которая выкладывается любым подходящим способом. Может быть выполнена цементная стяжка, а также засыпан песок. Отдельно могут быть выложены дорожки и площадка, на которой будут размещаться требуемые предметы. У инверсионной кровли можно выделить такие положительные стороны:

  • многофункциональность;
  • продолжительный срок службы;
  • надежность;
  • минимальная теплопроводность;
  • экологичность.

Есть у нее и свои недостатки, которые могут быть критичными для некоторых видов строений. Среди них такие:

  • большой вес;
  • высокая стоимость;
  • сложность ремонта;
  • определенная сложность при укладке.

В зависимости от подсыпки вес инверсионной кровли может быть в несколько раз больше обычной. Для зданий, которые имеют слабый фундамент или стены из пеноблоков, такой подход может стать серьезной проблемой и испытанием на прочность. Стоимость монтажа такого вида кровли выше, чем у стандартной, т. к. используются дополнительные компоненты, которые не являются стандартными. Выполнение ремонтных работ требует локального или полного удаления подсыпки, если речь идет о зеленом уголке, то такой ремонт потребует обширного вмешательства в устройство верхнего слоя. Лучше если работы будет выполнять профессионал своего дела, т. к. для наилучшей герметичности требуется соблюдение всех норм и требований.

Воронки

Одним из главных вопросов, который всегда стоит для плоских кровель является своевременное удаление воды. Для скатных крыш все намного проще: дождевая или талая вода может задерживаться только в определенных местах, но в основном она быстро уходит. Плоские кровли не имеют большого угла наклона, поэтому требуется применение дополнительных элементов, которые упростят осушение. Этими элементами являются воронки. Есть несколько конструктивных реализация. Об этом и чертежах будет рассказано ниже.

Разновидности

У каждого производителя воронки для инверсионных кровель имеют свои обозначения, но конструкция у них остается неизменной. Общая классификация осуществляется по типу кровли, для которой они предназначаются:

  • для эксплуатируемой;
  • для неэксплуатируемой.

Первый вид воронок для инверсионных кровель отличается наличием дренажного кольца и надставного элемента. Первый дает возможность с большей эффективностью собирать дождевую или талую воду, а второй элемент защищает воронку от попадания в нее различных элементов балласта, которые бы могли перекрыть ток воды. Дополнительная решетка находится под надставным элементом, она также является защитной. Выполняется этот элемент из нержавеющей стали, которая практически не подвержена коррозии.

От каждой воронки уходит выпуск, это небольшой патрубок, который вставляется в основной канал. В зависимости от конструкции канал может быть:

  • горизонтальным;
  • вертикальным.

Вертикальный используется в том случае, если сливной канал уходит сразу вниз через здание. Горизонтальный будет лучшим решением в тех случаях, когда основная отводящая труба находится сбоку здания и к ней проложен отдельный водосток. Использование вертикальных и горизонтальных воронок для инверсионной кровли подходит как в том случае, когда основой являются железобетонные плиты или листы профнастила. Некоторые виды воронок комплектуются специальными переходниками, которые дают возможность без особых сложностей подключиться к существующим системам водостока. Обычно диаметр переходника составляет 90 мм. В поставку также входит резиновая манжета большего диаметра.

Обратите внимание! Некоторые производители отдельно для кровель, верхним слоем которых является термопластичный материал, комплектуют воронку специальной битумно-полимерной или полимерной прокладкой.

Конструктивные особенности

Для кровель с инверсионным расположением пирога важную роль играет узел примыкания настила к стыку воронки. Если он будет неправильно реализован, тогда есть вероятность, что вода будет уходить в пирог. Для этого предусматривается прослойка для монтажа воронки на кровлю, она приклеивается к настилу или направляется горячим методом. Далее производится монтаж зажима воронки из нержавеющей стали с фланцем. Фиксация осуществляется гайками. В конструкции некоторых воронок, которые применяются для неэксплуатируемых кровель гайки могут отсутствовать, поэтому надежность всего соединения зависит от качества приклеивания или наплавления.

Тело воронки изготовлено из прочного материала. Это важно, чтобы ее можно было опереть на основу из железобетонной плиты или из металла. Утепленная кровля требует удлиненной конструкции воронки. В этом случае их может быть использовано две. Одна из них располагается на уровне пароизоляционного слоя, а вторая поднимается до верхней точки пирога и вставляется в предыдущую. Конструктивно воронки для эксплуатируемой кровли отличаются тем, что не имеют верхней надставки и выполнены в форме трапа, чтобы предоставить свободу в перемещении. Решетка трапа выполняется из нержавеющей стали или чугуна. Все будет зависеть от того, какие нагрузки планируются.

При монтаже некоторых видов воронок для кровель с инверсионным расположением пирога потребуется обогрев с помощью греющего кабеля. Это касается тех случаев, когда выпуск из воронки идет горизонтально и находится на таком уровне утеплителя, где еще возможно промерзание. При этом кабель укладывается не только вокруг самой воронки, но и вдоль водоотводного канала. Дренажное кольцо, которое дополнительно применяется для неэксплуатируемых зеленых кровель, упрощает отвод воды из почвы. Лучше если в этом случае дренажное кольцо для воронки будет изготовлено из полимерных материалов. Это может быть ПВХ или полиэтилен. Такие материалы практически не подвержены процессам разложения, которые могут происходить в почве. При этом конструкция кольца рассчитывается таким образом, чтобы часть воды задерживалась для питания растений, а излишек удалялся.

Чертежи воронок

Для простоты понимания строения воронки для кровель с инверсионным расположением пирога есть необходимость рассмотреть несколько чертежей воронок.

Этот вид воронки предназначается для использования на неэксплуатируемой кровле. Под первым порядковым номером находится отводящий патрубок, как видно он располагается под углом в 90 градусов. Это означает, что воронка для кровли имеет горизонтальный отвод. Вторым номером обозначается греющий кабель, который будет необходимым элементом для этого типа воронок, т. к. на стыке может замерзать часть воды. Цифра 4 указывает на то, что применение такой воронки возможно на кровлях, где основой служат листы профнастила. Цифрой 10 обозначен прижимной фланец воронки, который надежно фиксирует ее в пироге.

Этот вид воронки для кровли отличается от предыдущего вертикальным расположением выпуска. Как видно по чертежу, если воронка будет применяться без утеплителя, тогда потребуется монтаж отдельного слоя утеплителя, который обозначен цифрой 2 на патрубок, а под ним располагается греющий кабель.

Такой вид воронки применяется для кровель, где основой служит железобетонное перекрытие. На чертеже можно заметить, что основа крепится на плиту с использованием болта и дюбеля, что дает возможность обеспечить требуемое усилие для фиксации верхней части воронки на фланец. Видео о процессе монтажа воронки для кровли есть ниже.

Резюме

Как видно, воронка для кровли с инверсионным расположением слоев является неотъемлемым модулем. Только благодаря ей можно добиться требуемой скорости и качества удаления воды с кровли. Монтаж воронки на кровле должен осуществляться в согласии с инструкцией, которую предоставляет производитель.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Воронка водосточная – значимость для системы, функции, виды + Видео

Роль воронки в системе дождевого водостока

Установка водосточных воронок определяется общим планом их размещения на кровле и фасадной части сооружения. Так, при неорганизованной системе водостока, когда осадки с крыши стекают непосредственно на землю, об установке речь может и не идти. И такая система достаточно часто используется для малых строений (чаще с односкатной крышей).

Для систем организованного внутреннего водостока характерно расположение сливных стояков, и они находят применение в многоэтажном конструкционном строительстве с плоскими кровлями. Как правило, воронка внутреннего водостока находится в центре сформированных профильных углублений для стока.

Обязательным элементом конструкции такой воронки является наличие специального сетчатого фильтра, препятствующего попаданию в стояк сливной трубы листвы, мусора, способствующих его засорению. Принцип действия очень напоминает сливную систему в душевом поддоне. Как и душевой слив, внутренние водостоки нуждаются в регулярном обслуживании и контроле состояния фильтров воронки, так как при их засорении вполне возможно нежелательное скопление осадков на крыше.

Кроме того, для зимнего периода, когда возможны периодические оттаивания и замерзания жидкости на кровле, гарантией безопасной эксплуатации всей ливневой системы станет водосточная воронка с электроподогревом (ее конструкция также включает фильтры).

Пластик в системе водостока

Среди современных материалов изготовления элементов отвода популярность набирают пластики. Обладая необходимой прочностью и стойкостью к внешним воздействиям, пластиковые элементы имеют небольшой вес. Например, воронка водосточная чугунная очень часто становится причиной разрушения гидроизоляционного слоя в месте ее крепления, в то же время пластиковая воронка надежно закрывает места стыков с материалами кровли и герметизирующими составами, без их повреждения.

Кстати, о материалах изготовления. Для используемых организованных систем наружного стока принято применять элементы от ста миллиметров в диаметре. Это привычная всем труба сливного стояка и воронка водосточная диаметром 100 мм из оцинкованного железа. Однако и для таких систем уже выпускаются ремонтные воронки, позволяющие менять вышедшие из строя металлические элементы более долговечными пластиковыми.

Принципы размещения воронок на стоках

Как известно, при наружном водостоке все коммуникации для стока талых и дождевых осадков располагаются снаружи домовых конструкций. Для их крепления используются специальные кронштейны, держатели и т.д. В зависимости от диаметра желоба для приема осадков с кровли расчет количества водосточных воронок ведется (в среднем) из расчета не менее одной на каждые десять метров такого приемника.

Т.е. при длине фасада около двадцати метров должно быть не менее двух воронок (а лучше трех: две по краям и одна посередине стока). В зависимости от организации мест сбора воды (в наружном стоке), стекающей с кровли, монтаж водосточных воронок может осуществляться креплением их к конструкции желоба водостока с последующей вставкой в верхний край трубы сливного стояка или простой вставкой в верхний конец трубы, при отсутствии желоба и наличии направляющих для стока на кровле.

Кстати, и для наружных воронок предусмотрены специальные фильтры – “пауки”, предотвращающие засорение стояков. Монтаж для внутренних водостоков предполагает специальное фланцевое крепление и меры дополнительной гидроизоляции воронок.

А как быть с числом воронок при внутреннем водостоке? И тут количество водосточных воронок нормируется минимально допустимым значением. Так, для площади до семи сотен квадратов допускается не менее одной воронки, но не менее ста миллиметров. Если же площади кровель имеют стены и швы деформации, то на каждый такой участок (независимо от его размеров) должно приходиться не менее двух воронок.

ogodom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
