Монтаж газового котла Vaillant – пример работы
Наша компания выполняет установку газовых отопительных котлов частных домах, коттеджах, складах и других зданиях.
Предлагаем пример установки настенного двухконтурного котла Vaillant.
В данном примере была задача – выполнить монтаж газового котла Vaillant в каркасном доме в г. Луга.
- Дом площадью около 120 кв. м. Мощность котла – 24 кВт.
- Модель – двухконтурный котёл Vaillant turbot plus 24 с закрытой камерой сгорания.

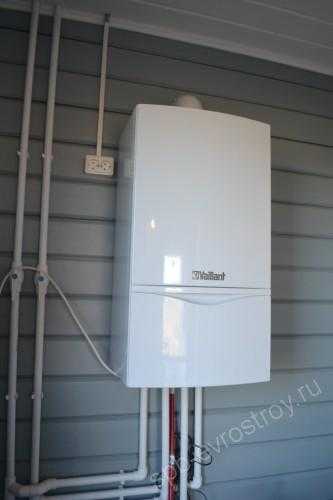

общий вид установленного котла
Для установки газового котла в доме было предусмотрено отдельное помещение. Дополнительно туда установили расширительный бак и систему водоочистки.

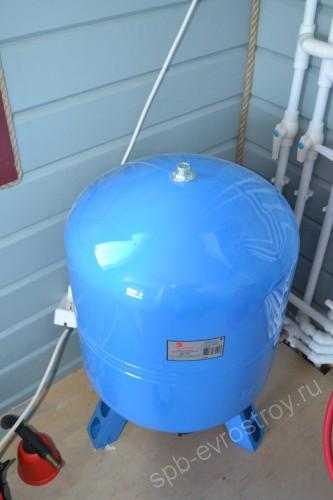

расширительный бак для водоснабжения
Обвязка котла Vaillant выполнена армированными полипропиленовыми трубами Valtec.

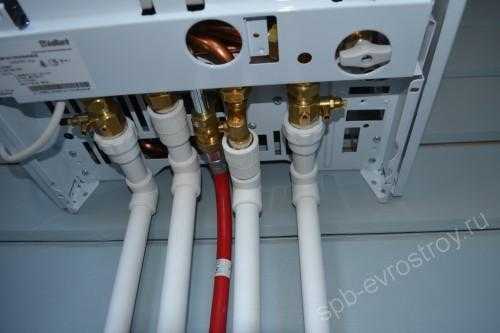

На фото ниже можно увидеть подводку и подключение труб к котлу.
обвязка и подключение навесного котла полипропиленом
Удобство данной модели – нет надобности в обычном дымоходе. Можно использовать более компактный коаксиальный дымоход.
Выход дымохода из котла:

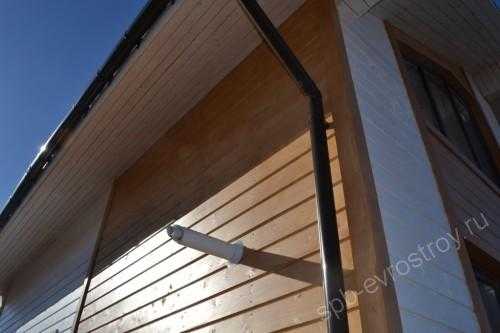

Вывод трубы из дома наружу. Вести трубу на крышу доме не нужно.

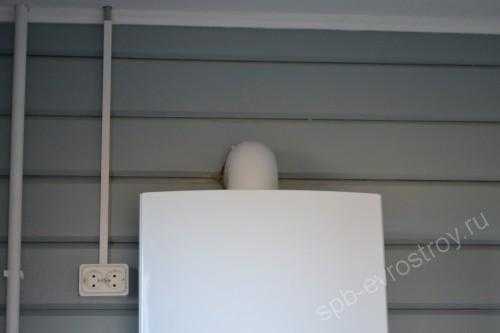

на фото: коаксиальный дымоход газового котла
Настенный котёл Вайлант позволяет легко регулировать температуру в доме. Для этого необходимо покрутить колёсико.
На дисплее показываются основные параметры системы отопления:
- Температура теплоносителя
- Режим работы
- Данные о работе насоса
- Код ошибки в случае неисправности

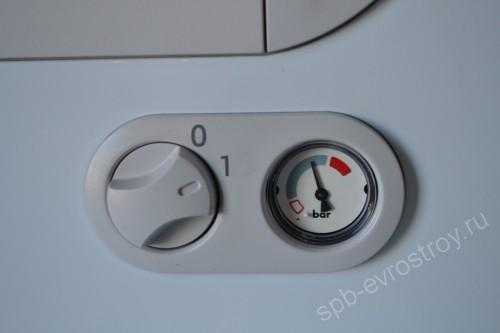

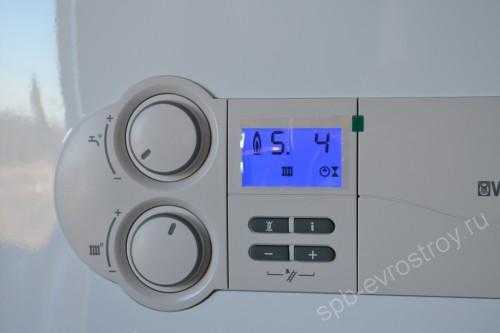

кнопка включения-выключения и экран давления в системе
В данном случае котёл будет работать на баллоном газе. После установки была произведена перенастройка котла для работы на сжиженном газе от баллона. Для этого потребовался специальный комплект форсунок от компании Vaillant.
Последний этап – запуск системы отопления. На данный момент система функционирует в рабочем режиме.
Монтаж котла Vaillant был выполнен за 2 дня.
вид с боку
Нужен монтаж котла? Обращайтесь к нам! Наши специалисты помогут выбрать нужное оборудование и выполнят обвязку и подключение по доступным ценам.

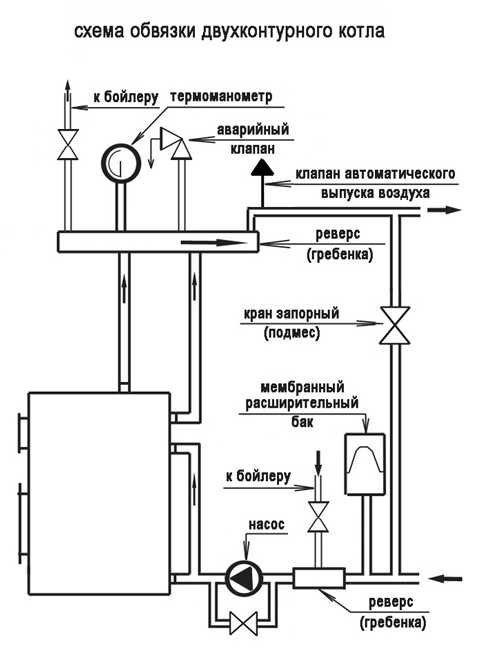

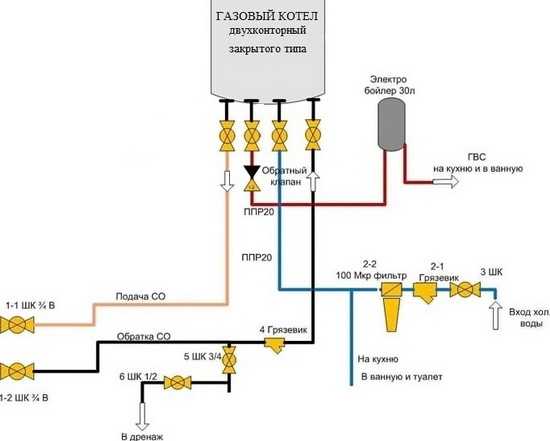

Обвязка настенного двухконтурного газового котла
Обвязка газового настенного котла проводится для того, чтобы увеличить срок эксплуатации системы, а также для того, чтобы оборудование не перегревалось.
Благодаря проведению обвязки, помещение достаточно быстро прогревается до комфортной температуры, которая поддерживается необходимое время. Наиболее актуальна обвязка для твердотопливных газовых котлов. Своевременная обвязка настенного двухконтурного газового котла твердотопливного, может полностью заменить дорогостоящее газовое отопление.
Обвязка настенного двухконтурного газового котла − это экономия средств и способ эффективного распределения тепловой энергии.
Классические схемы обвязки
Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.
Для того чтобы избежать резких температурных перепадов, нужно обратить особое внимание на регулировку температуры на входе и выходе.
В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.
При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

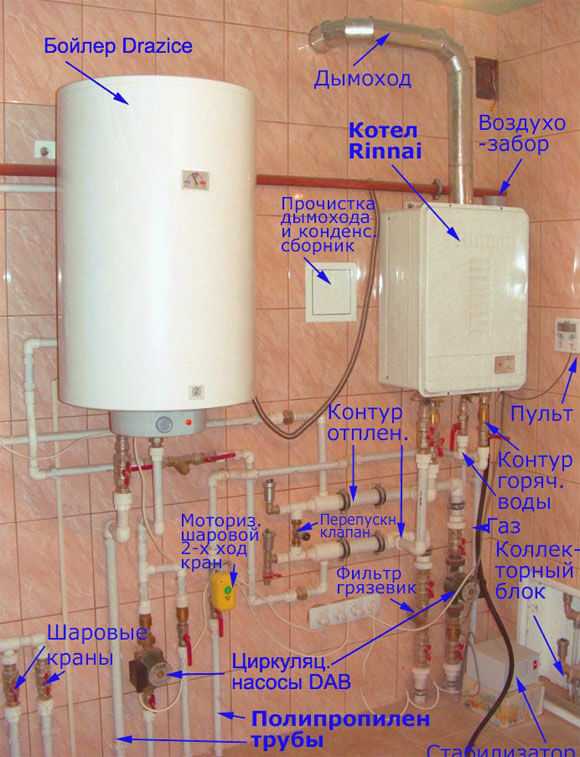

Котел отопительный газовый двухконтурный настенный имеет классическую схему, которая включает в себя:
- Насос циркуляционный.
- Распределительный клапан.
- Бачок расширительный.
- Фильтры.
- Хомуты, крепежные и другие элементы.

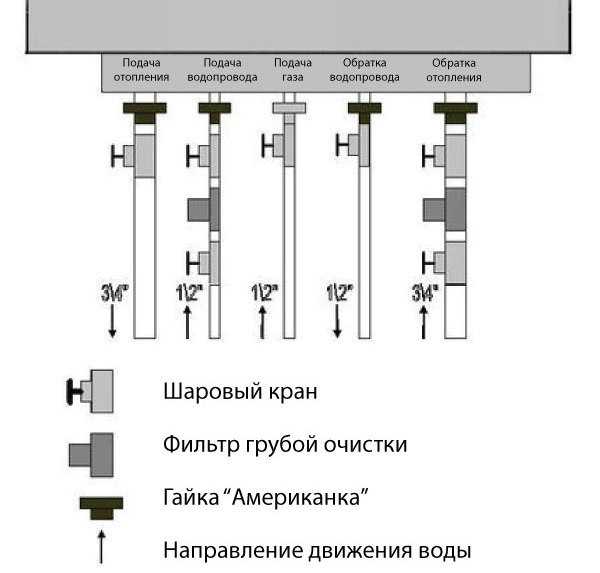

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.
Существуют следующие способы подсоединения к системе энергопотребления: система ГВС, отопительная и система полов с подогревом.
Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.
Аварийная схема обвязки
Устройство настенного газового котла предусматривает аварийную схему обвязки котла. Аварийная схема обеспечивает полноценное функционирование системы отопления в аварийных ситуациях.
Существуют такие виды аварийной схемы обвязки:
- Источник подачи воды в систему отопления – водопровод. Котел отопительный газовый двухконтурный настенный для таких случаев должен иметь гидроаккумулятор.

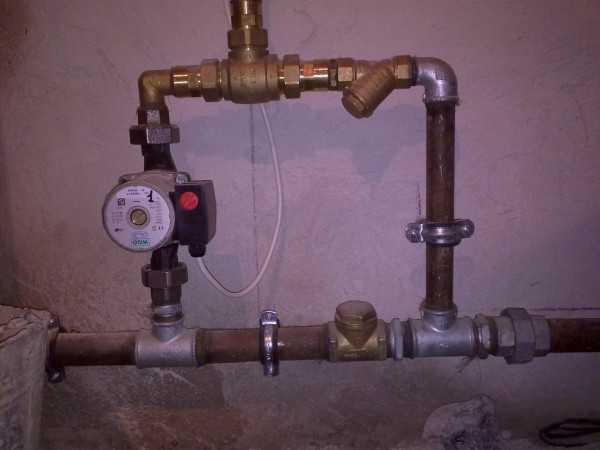

- Гравитационная циркуляция для котла. После отключения насоса, включается специальный контур небольших размеров, работа которого направлена на съем лишнего тепла внутри отопительной системы.
- Питание от ИБП. Чтобы бесперебойник в нужный момент сработал, необходимо всегда следить за зарядкой аккумуляторов.
- Котел отопительный газовый двухконтурный настенный для аварийных ситуаций предусматривает наличие специального контура – аварийного. Аварийный контур – это часть отопительной системы, которая заставляет работать одновременно принудительный и гравитационный контур.
Перед тем, как подключить настенный газовый котел и для правильного выбора схемы обвязки, следует изучить и учесть множество факторов, оценить материальные возможности и конструкцию системы отопления в здании.
Котел отопительный газовый двухконтурный настенный предусматривает более сложную схему обвязки, чем котел с одним контуром, но зато такая система намного эффективнее и практичнее.
Подключение газового настенного двухконтурного котла − сложный поэтапный процесс, который требует технических навыков и знаний. Но если подготовиться к этому процессу, то подключить газовый котел и организовать обвязку котла самостоятельно вполне возможно. Какую схему лучше выбрать зависит только от конструкции системы отопления и от личных пожеланий.
Одной из оптимальных схем считается обвязка с естественной циркуляцией, так как ее нетрудно выполнить своими руками.
kotlobzor.ru
Монтаж систем отопления и газовых котлов Сергей и Павел
Бригады по монтажу отопительных систем под руководством Сергея и Павла имеют опыт работ с оборудованием Vaillant, PROTHERM и BOSCH более 10 лет. Устанавливают и подключают как газовые, так и твердотопливные котлы. Инженеры периодически проходят курсы повышения квалификации и имеют официальный допуск к монтажу от компании Vaillant.

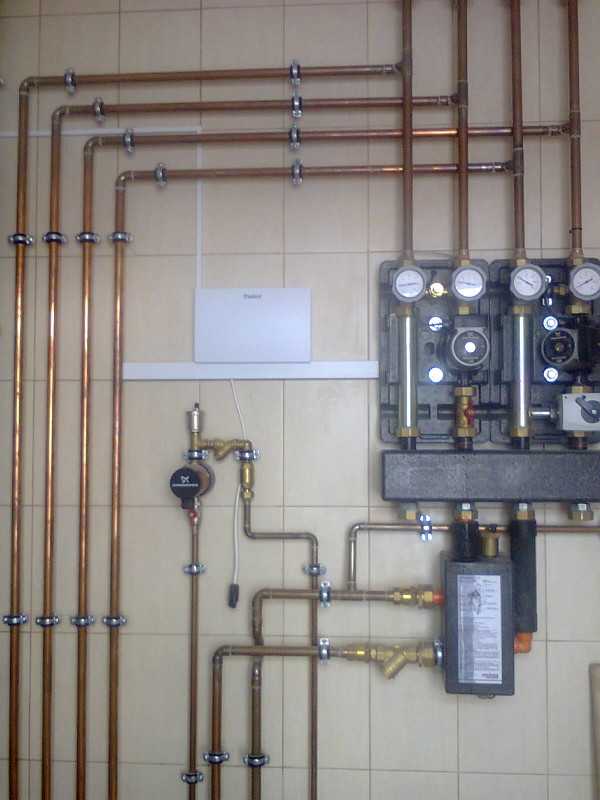

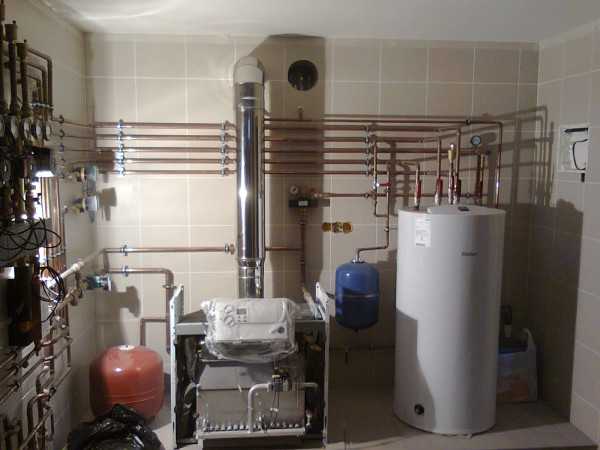

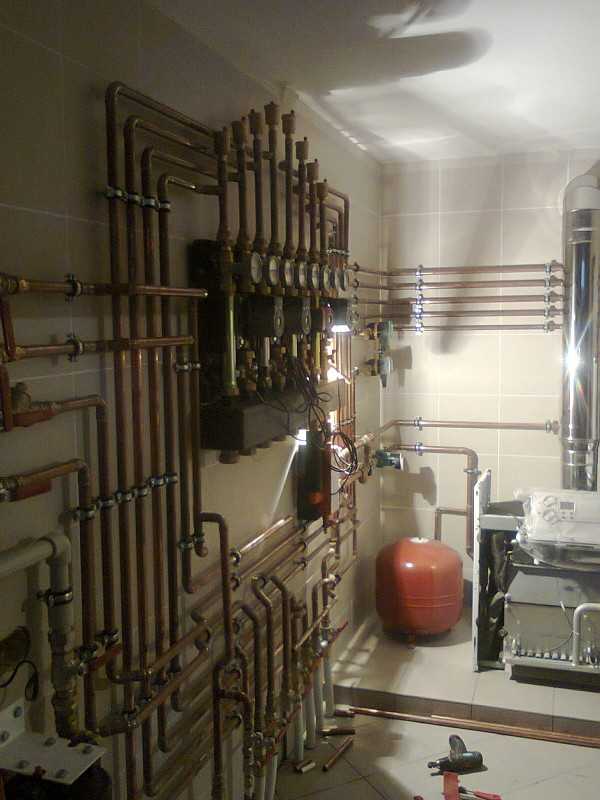

Обвязка напольного котла Vaillant медью

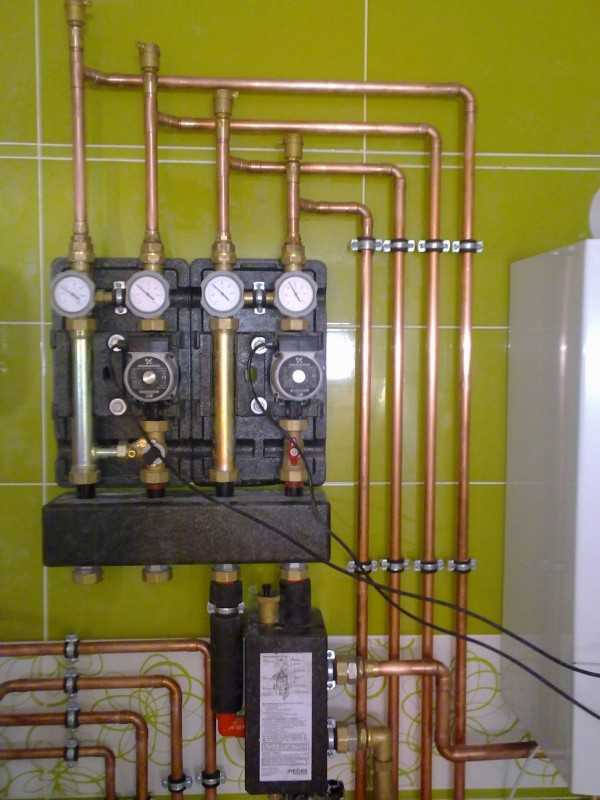

Монтаж групп Meibes инженерами Сергеем и Павлом

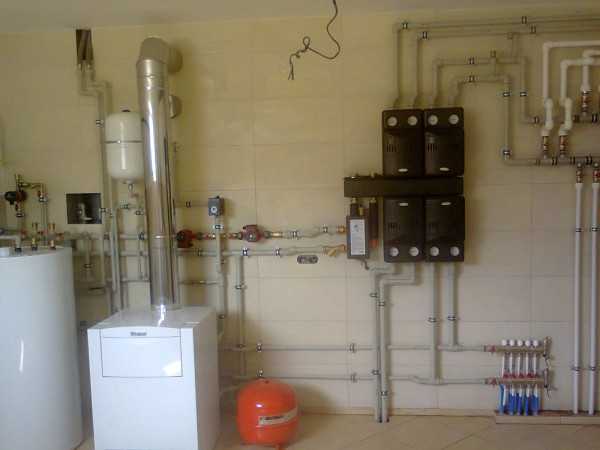

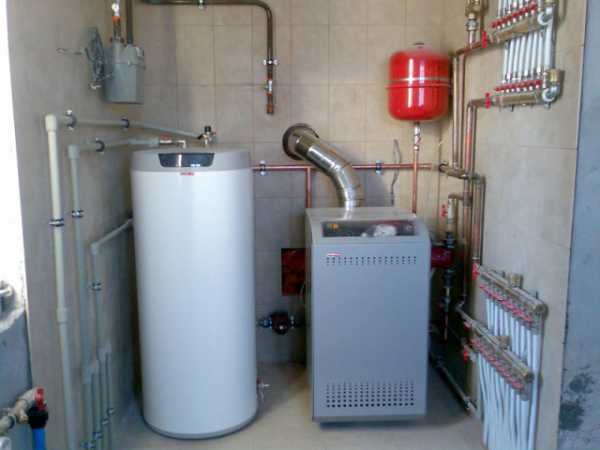

монтаж напольного котла Vaillant
Обвязка медью

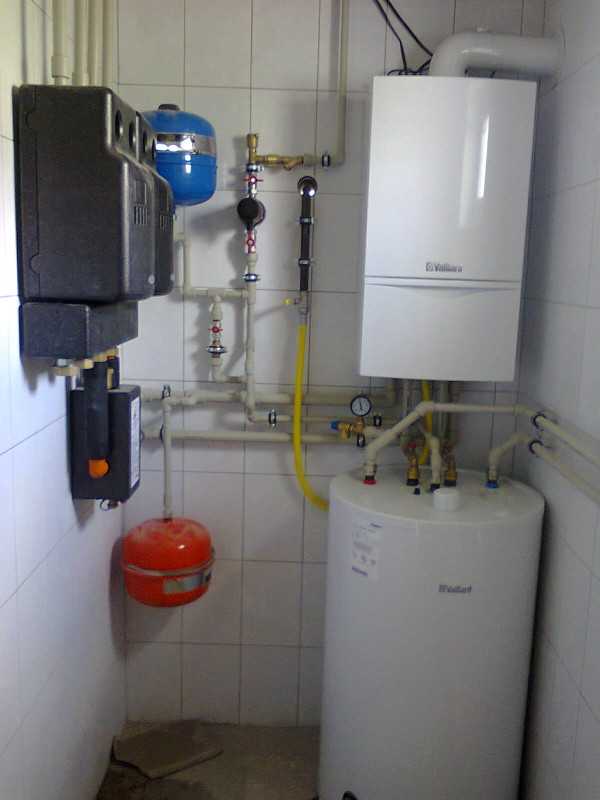

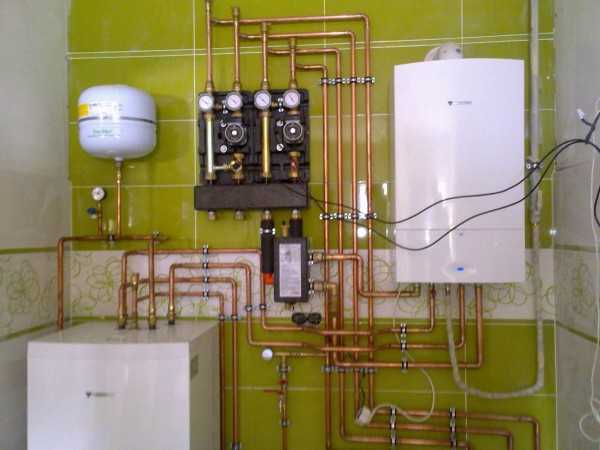

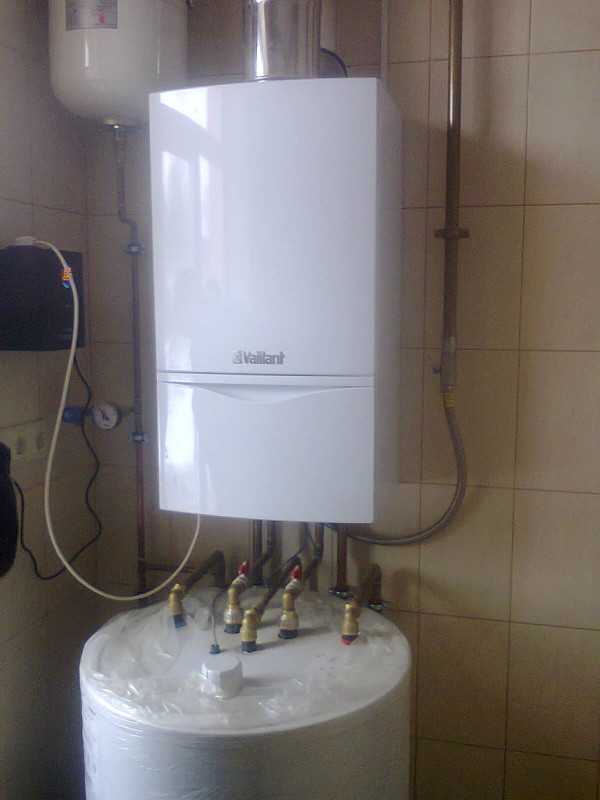

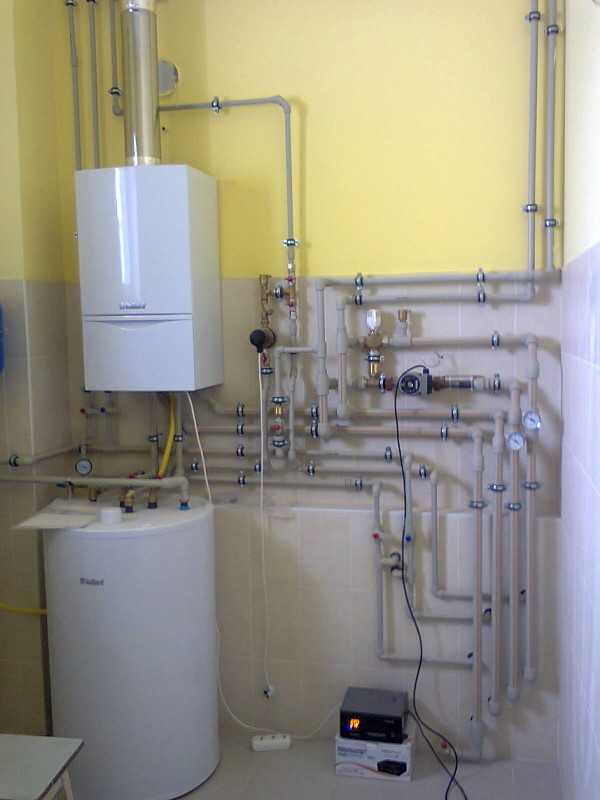

Монтаж настенного котла и бойлера Vaillant Сергеем и Павлом

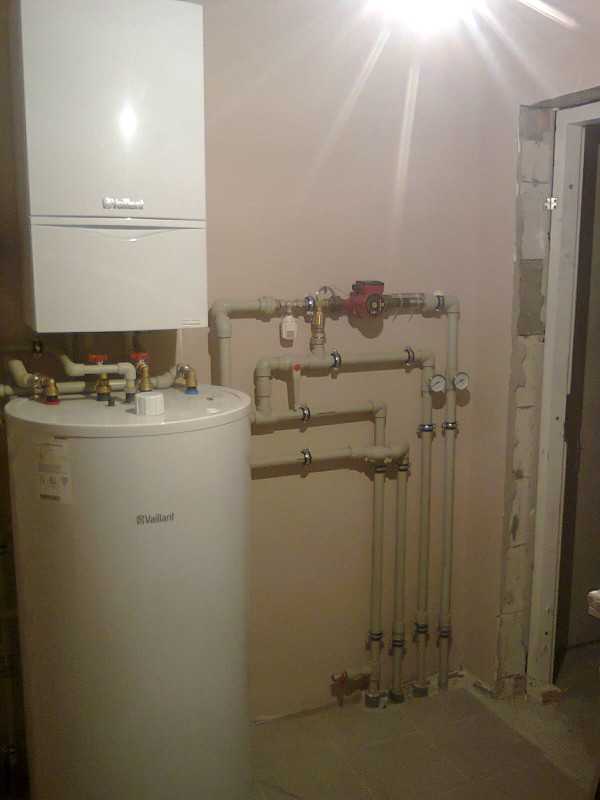

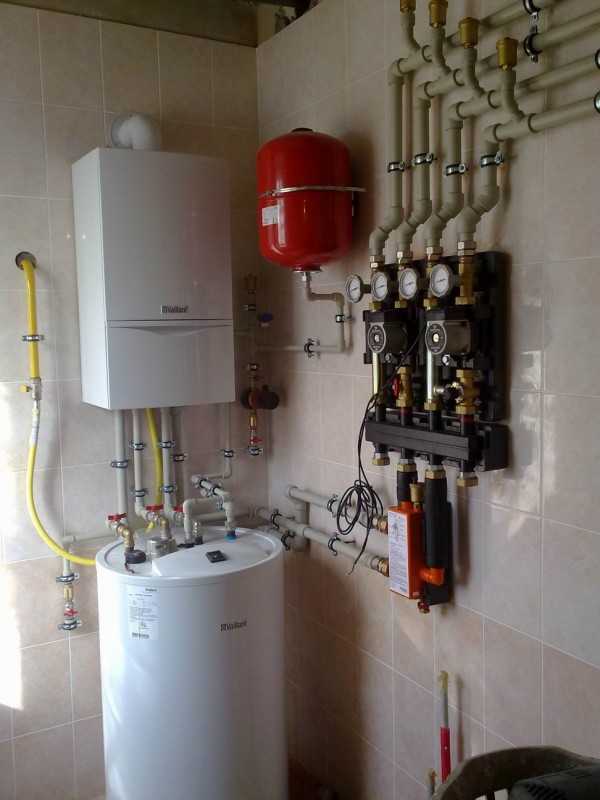

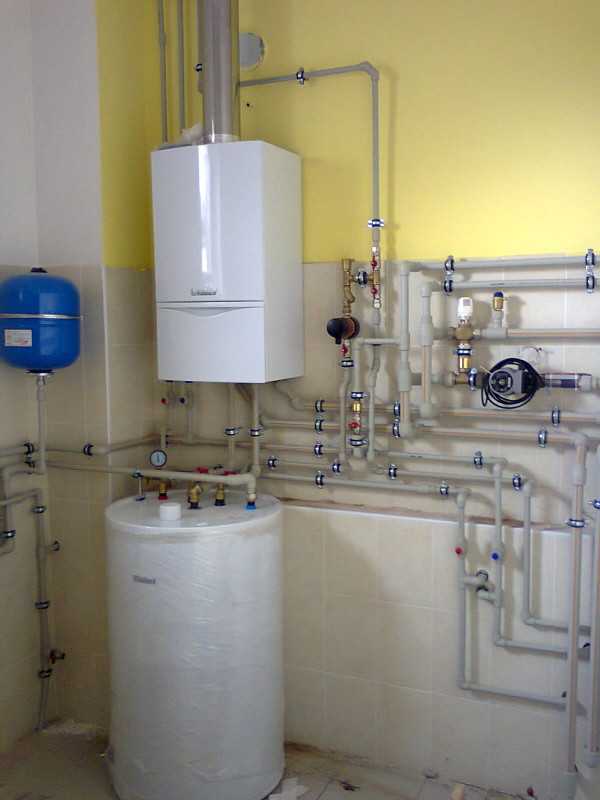

Монтаж настенного котла Vaillant и бойлера Vaillant
Монтаж групп Meibes инженерами Сергеем и Павлом 2
Монтаж групп Meibes инженерами Сергеем и Павлом 3
Монтаж котла Vaillant инженерами Сергеем и Павлом 3
Монтаж бойлера Vaillant инженерами Сергеем и Павлом 2
Монтаж котла Vaillant инженерами Сергеем и Павлом
Монтаж групп Meibes инженерами Сергеем и Павлом 4

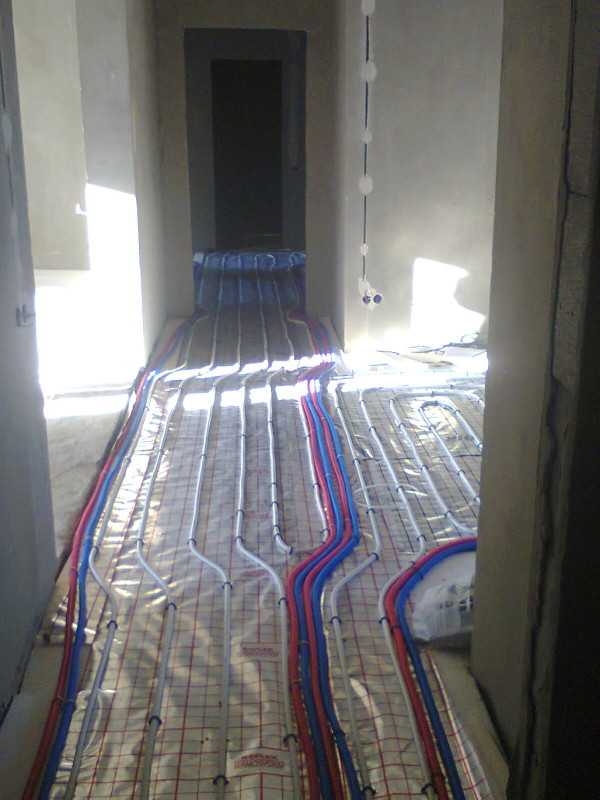

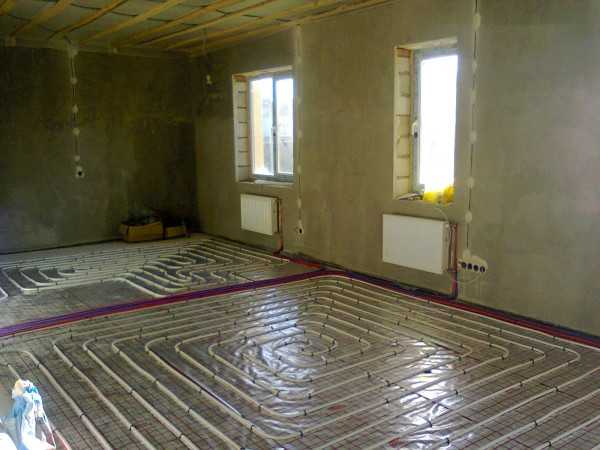

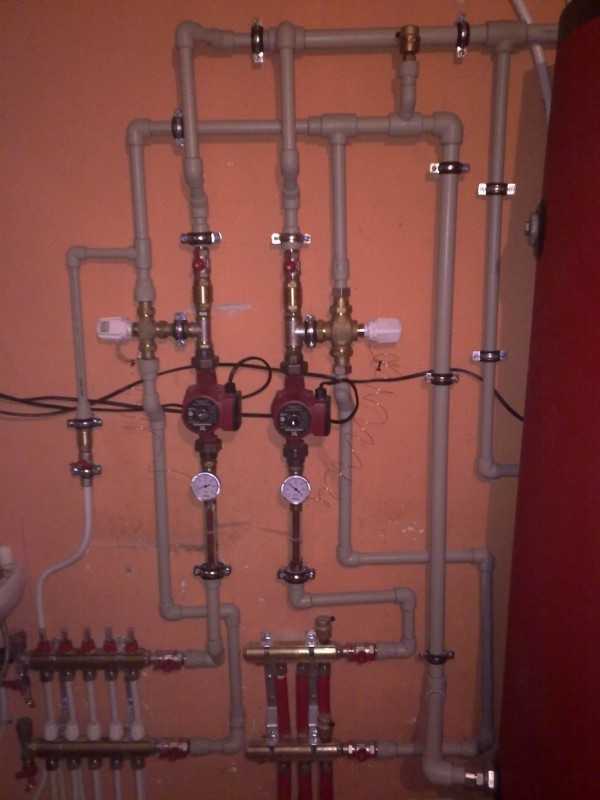

Монтаж теплого пола инженерами Сергеем и Павлом

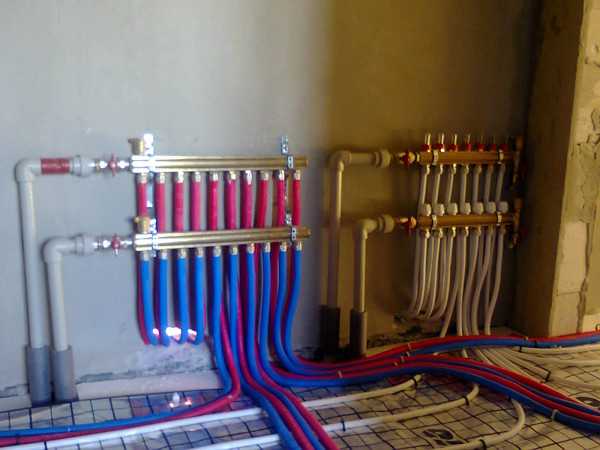

Монтаж распределительных гребенок
прокладка магистралей теплого пола и радиаторов Сергеем и Павлом

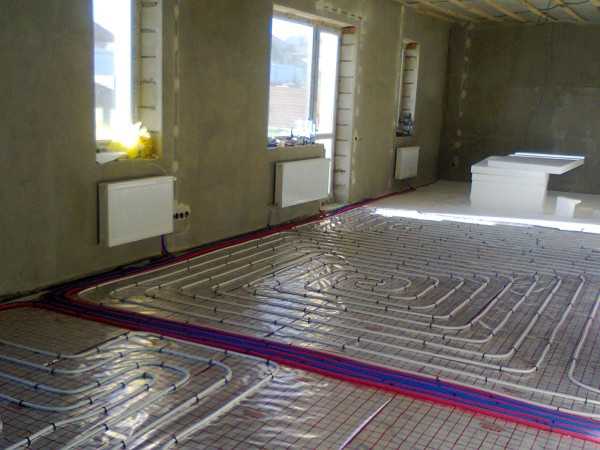

Монтаж теплого пола и лучевой схемы инженерами Сергеем и Павлом
Монтаж одноконтурного котла Vaillant
Обвязка котла Vaillant трубами Wavin

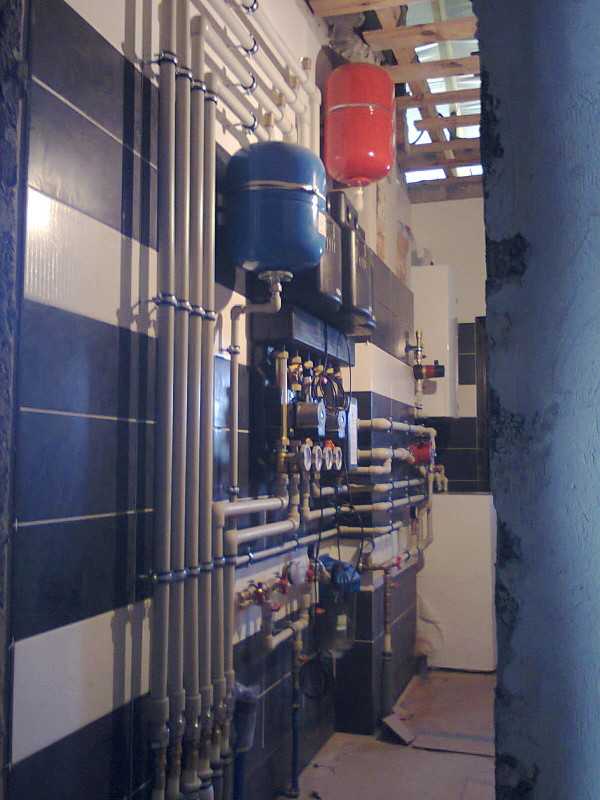

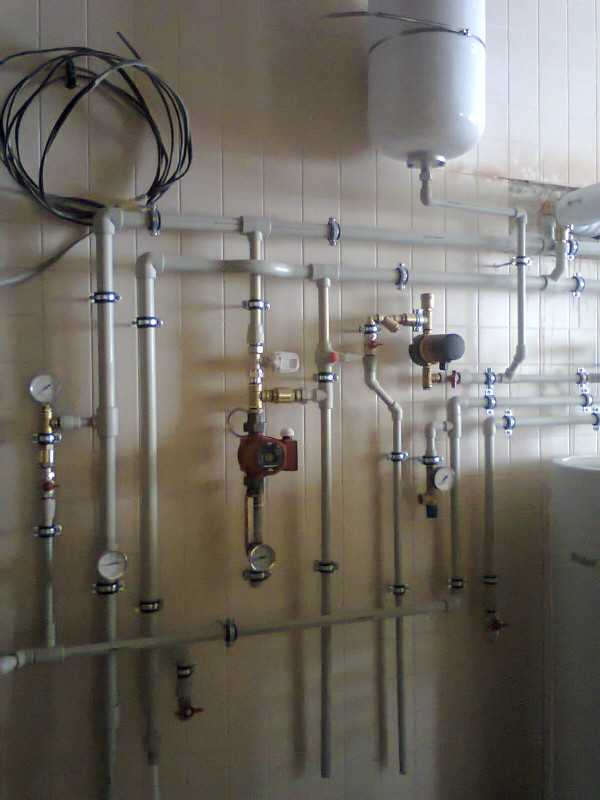

Обвязка котельной трубой из полипропилена Wavin

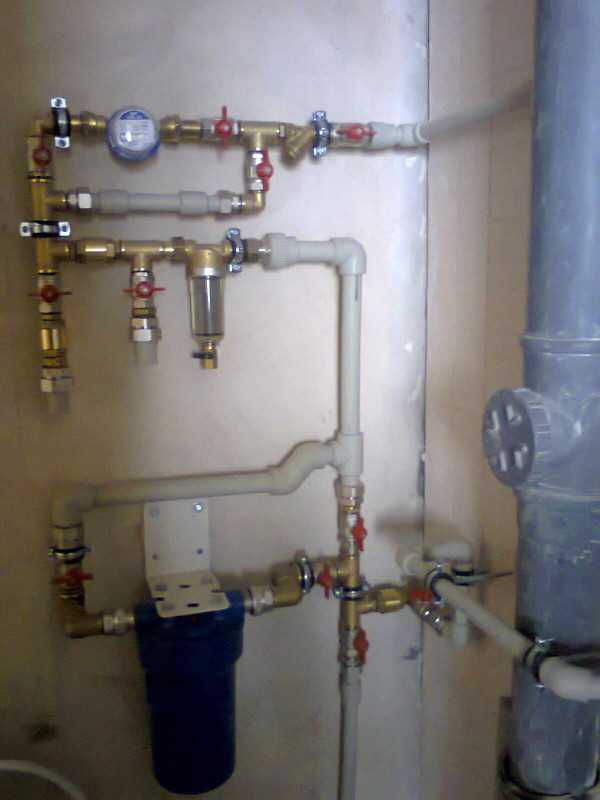

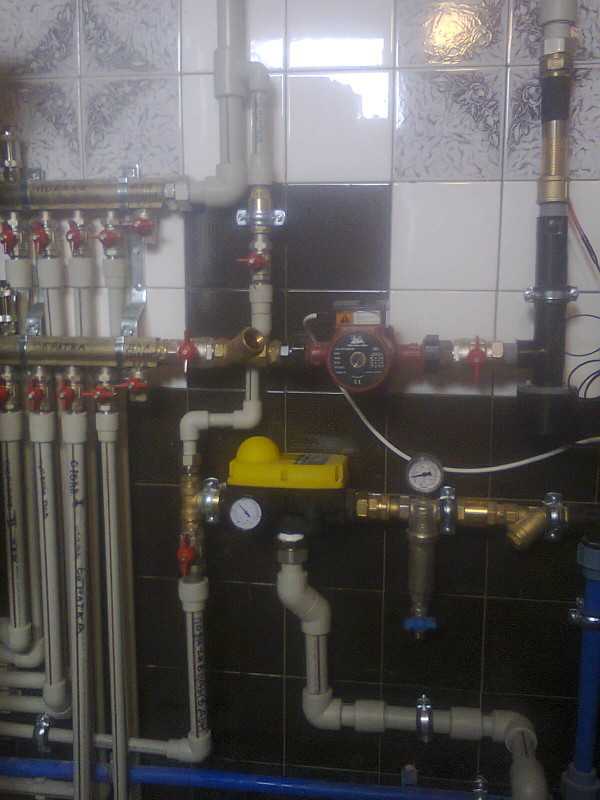

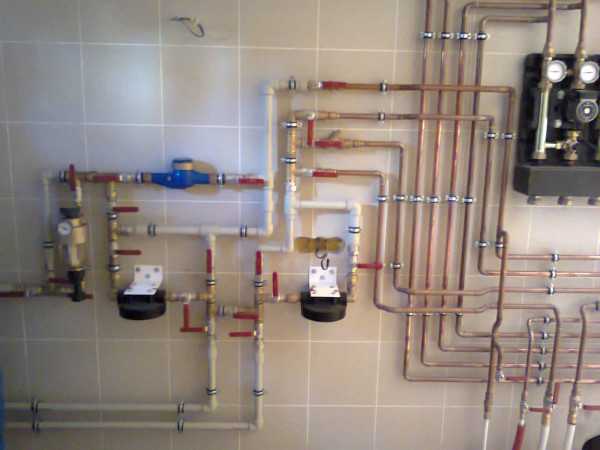

Монтаж фильтров

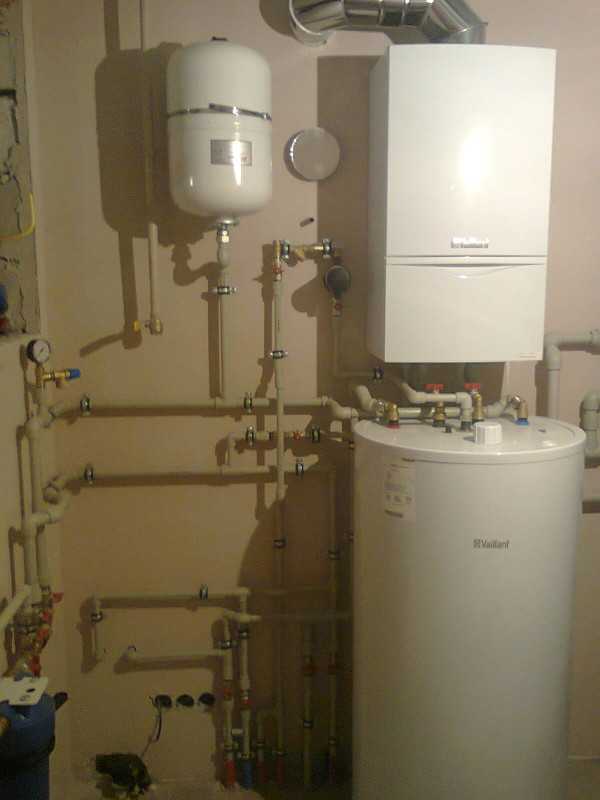

Обвязка котла Vaillant VU и бойлера ГВС
монтаж котла Ariston Egis Plus 24 FF

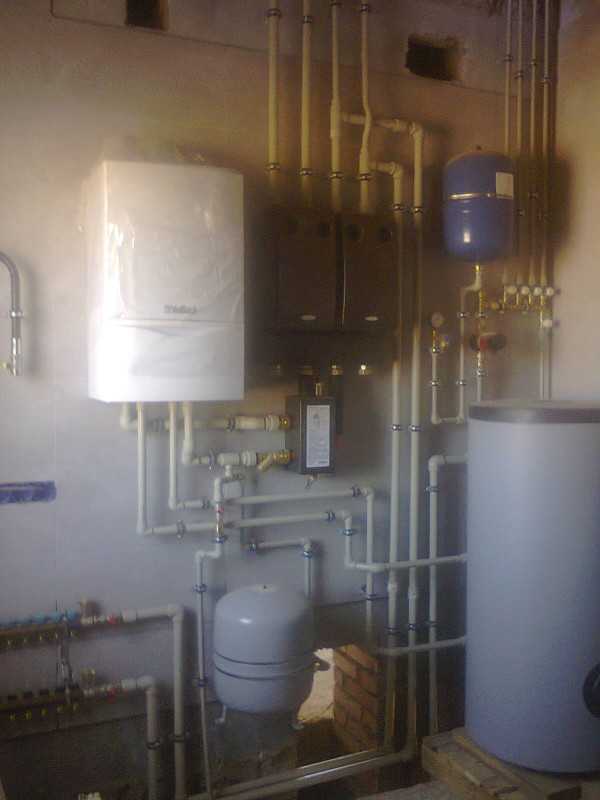

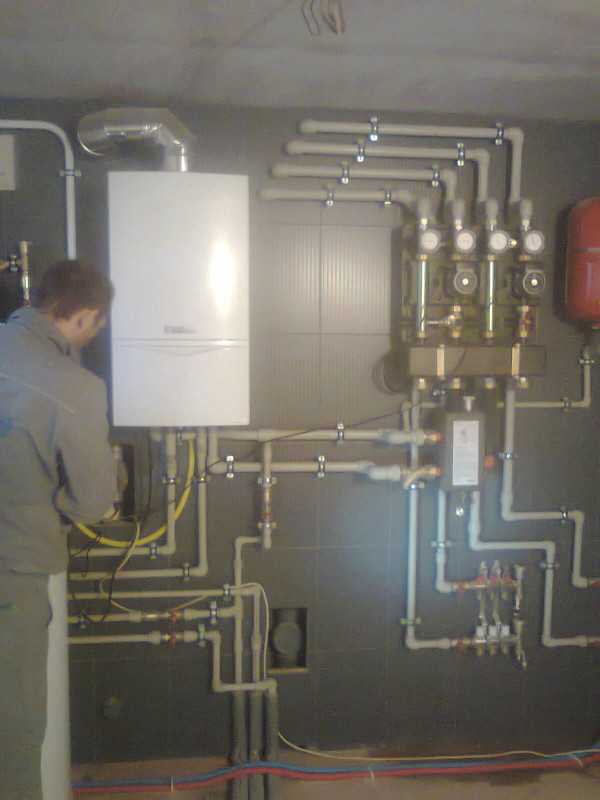

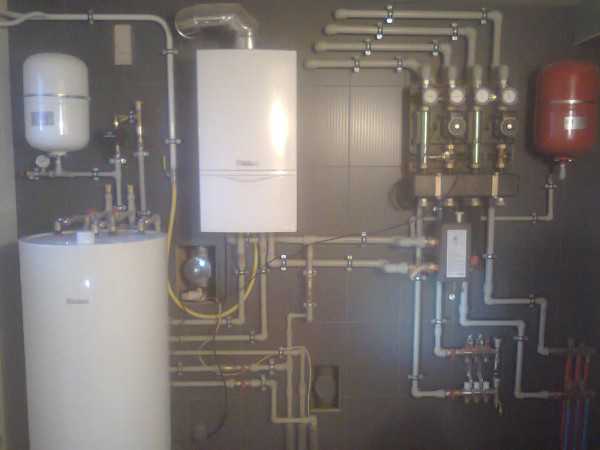

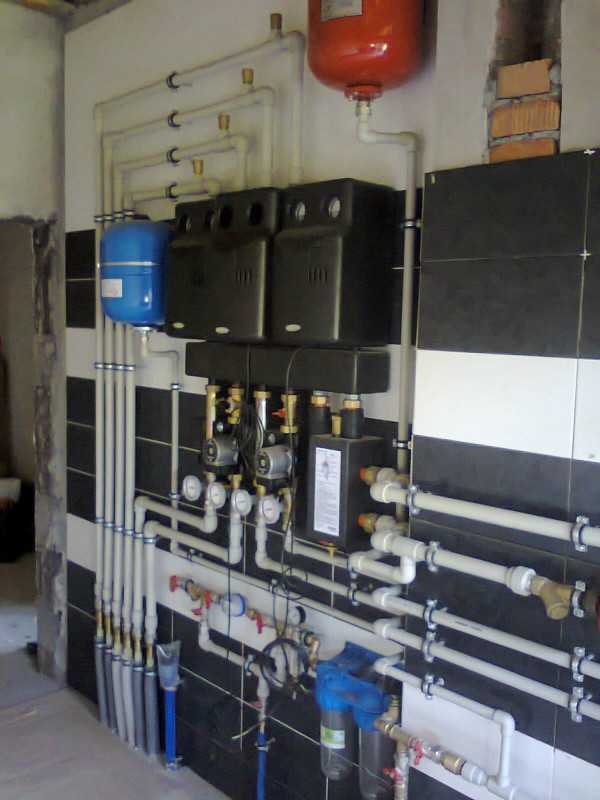

Обвязка котла Vaillant и групп Meibes
Монтаж настенного бойлера

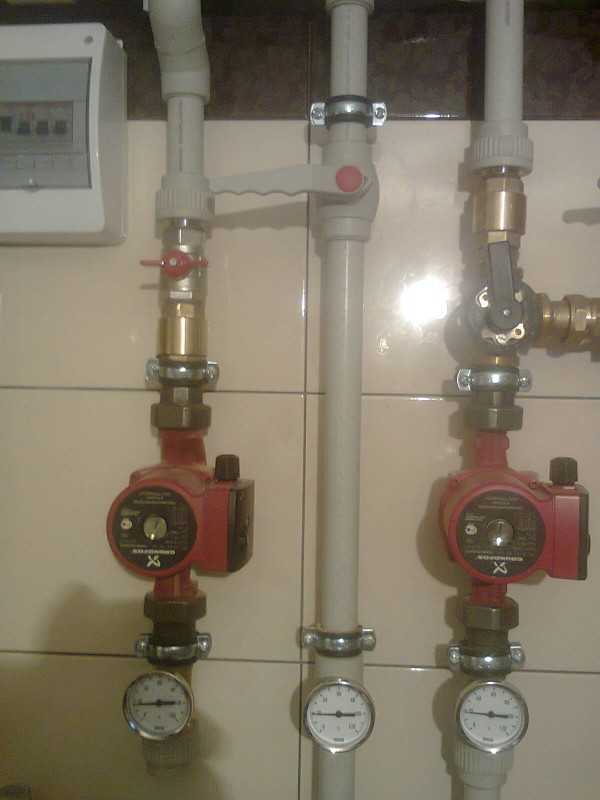

Монтаж насосов Grundfos
Монтаж котла BOSCH

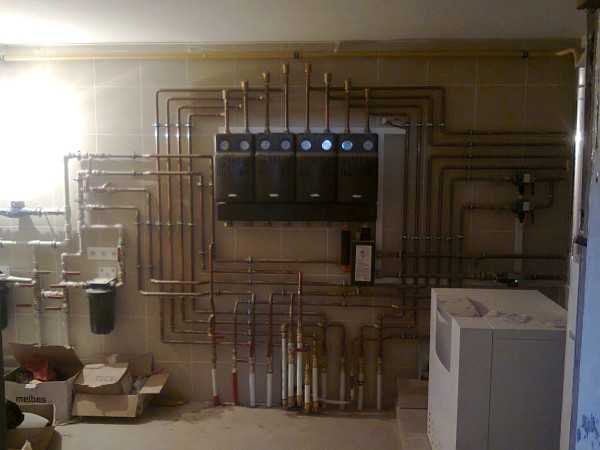

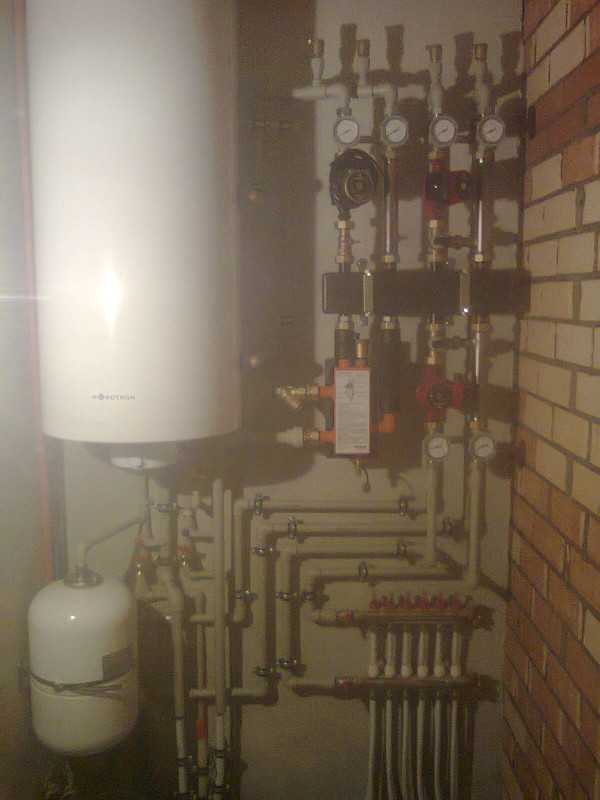

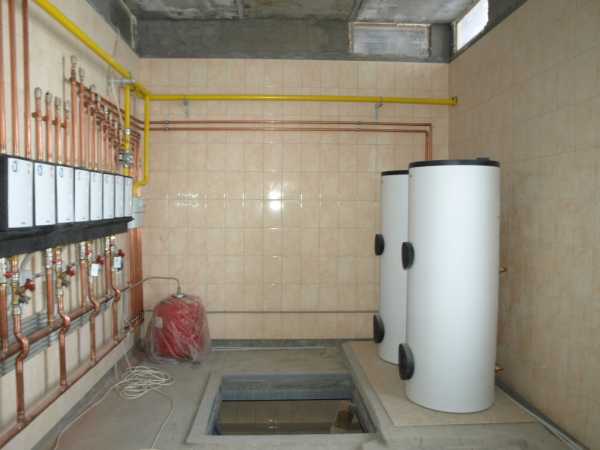

Обвязка котельной медью и группами Meibes

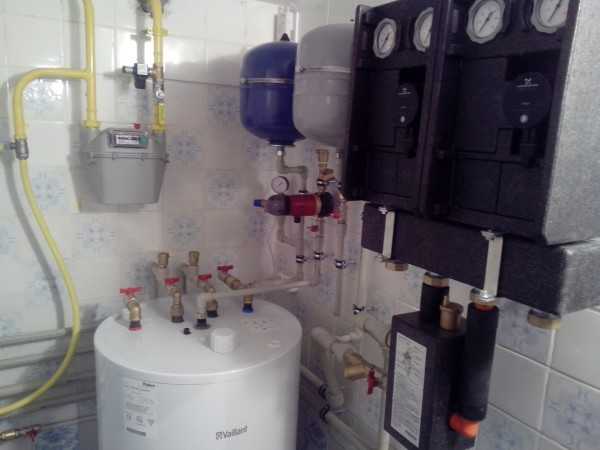

подключение бойлера к котлу Vaillant

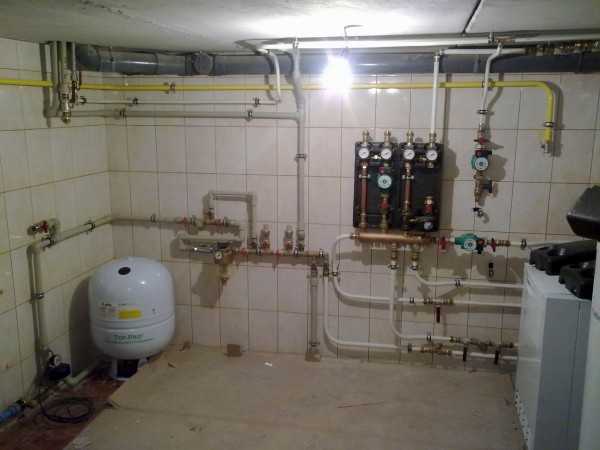

Образец котельной с котлом Vaillant

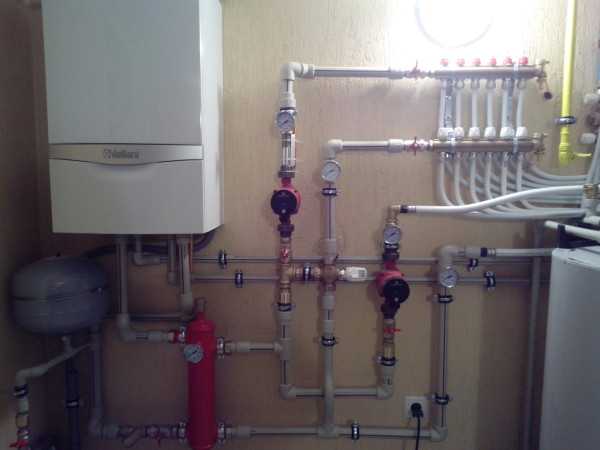

Обвязка котельной Vaillant
монтаж фильтра
Монтаж труб Wavin

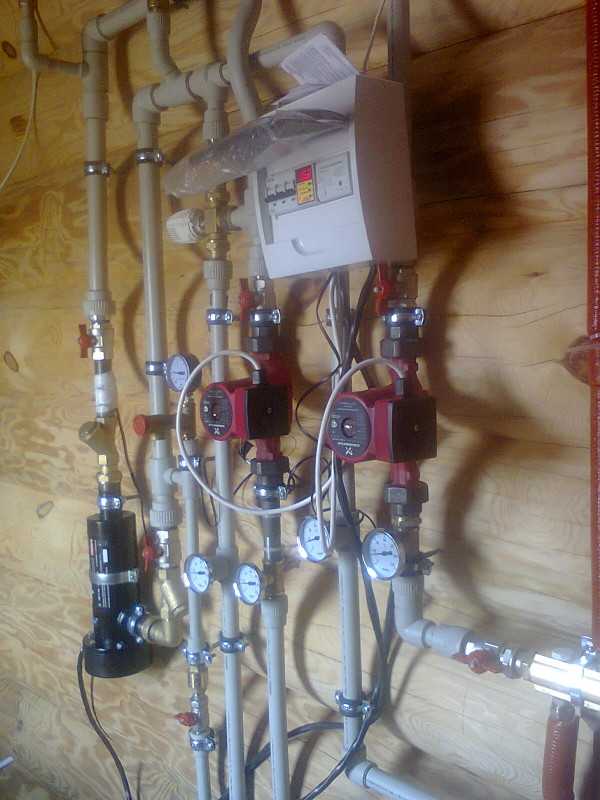

Монтаж отопления деревянного дома

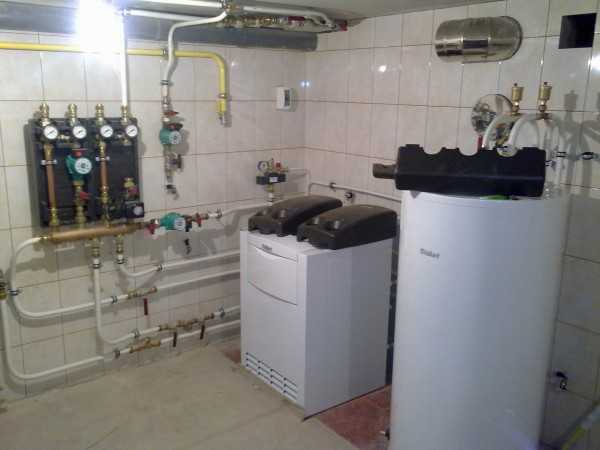

Монтаж котельной с напольным котлом Vaillant и бойлером косвенного нагрева Vaillant

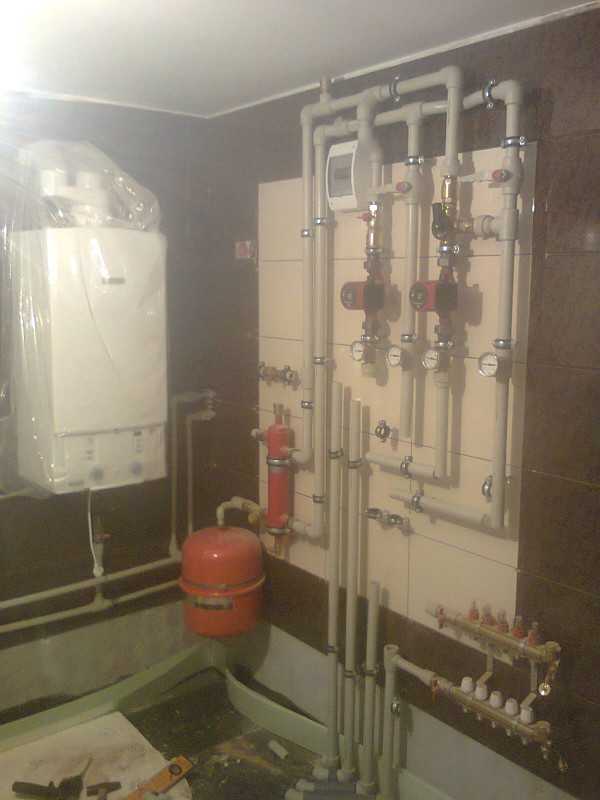

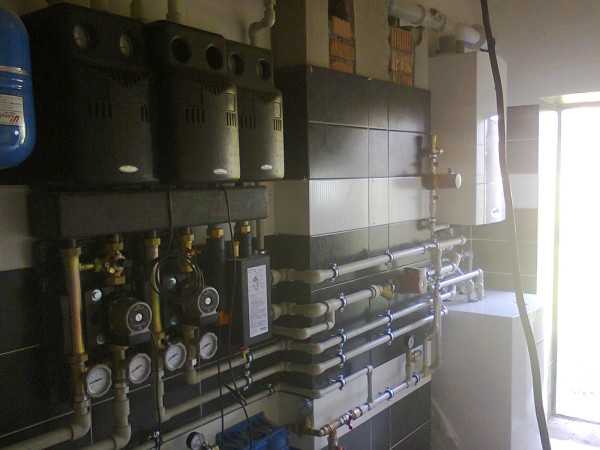

Монтаж газового настенного котла BOSCH и групп быстрого монтажа Meibes
Группы быстрого монтажа Meibes
Группы быстрого монтажа Meibes

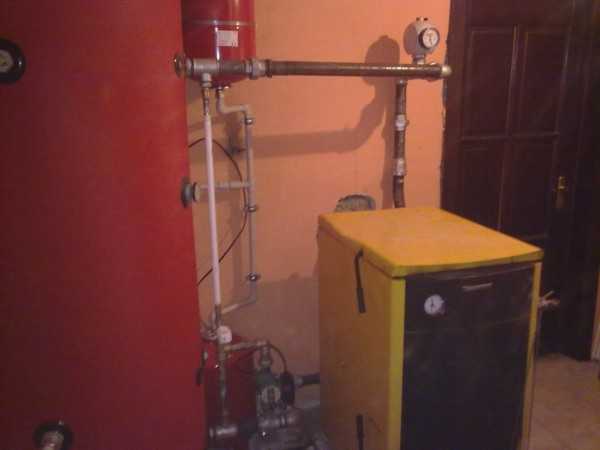

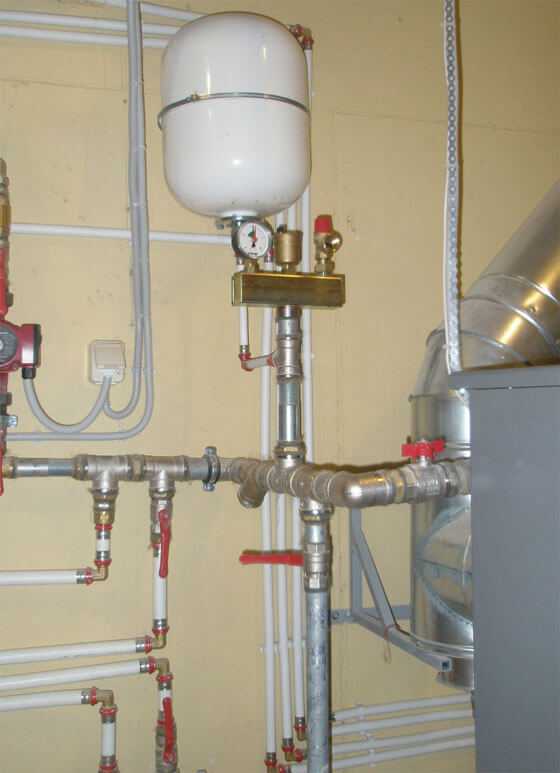

Обвязка твердотопливного котла BOSCH

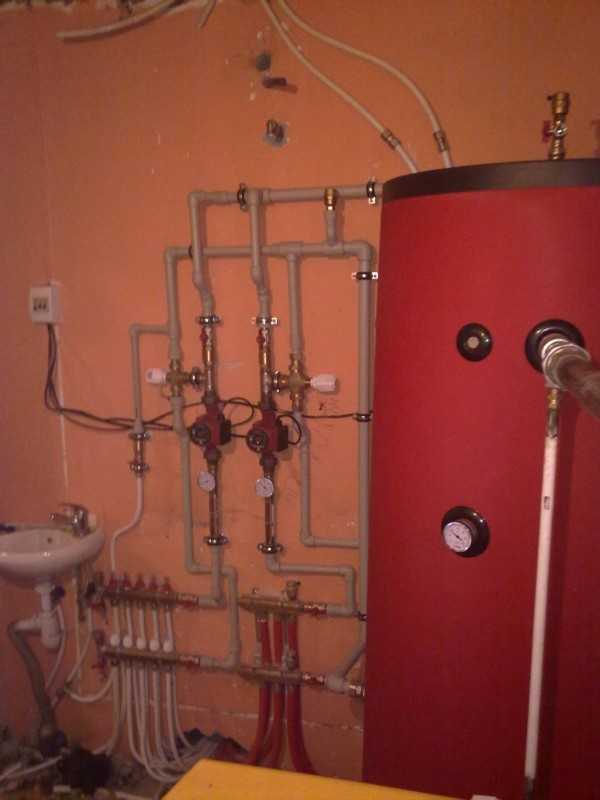

Обвязка аккумулирующего бака с котлом BOSCH
Обвязка аккумулирующего бака с котлом BOSCH

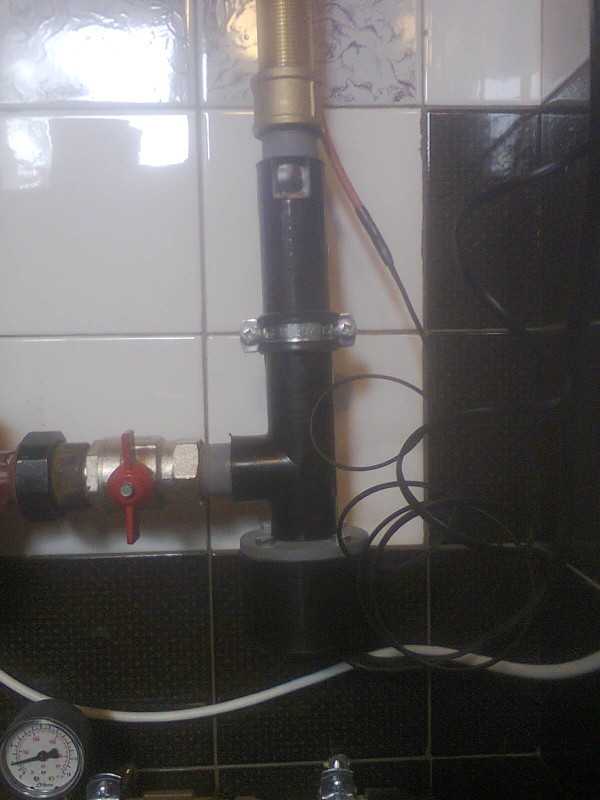

перепускной клапан при обвязке твердотопливного котла
azbukatepla.by
Обвязка газового котла отопления – схема и фото
Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом вопросе. Несколько комментариев к схеме и несколько дополнительных фото также добавят ясности.

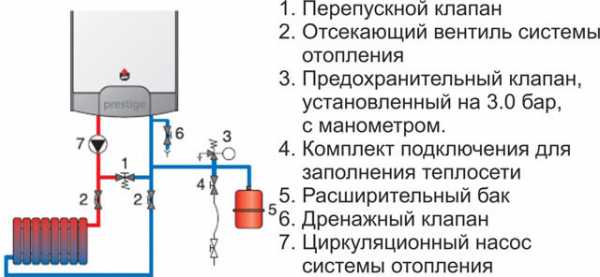

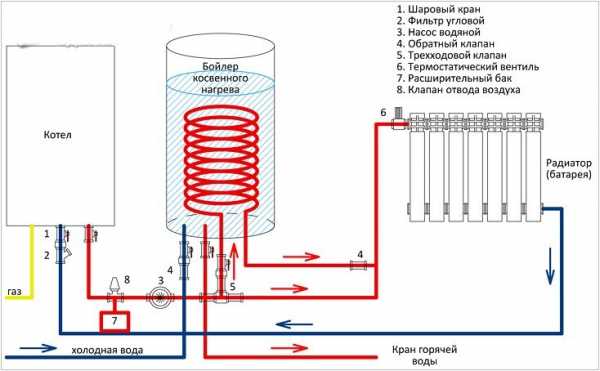

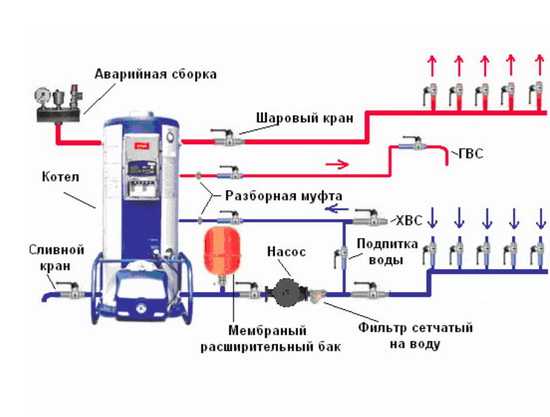

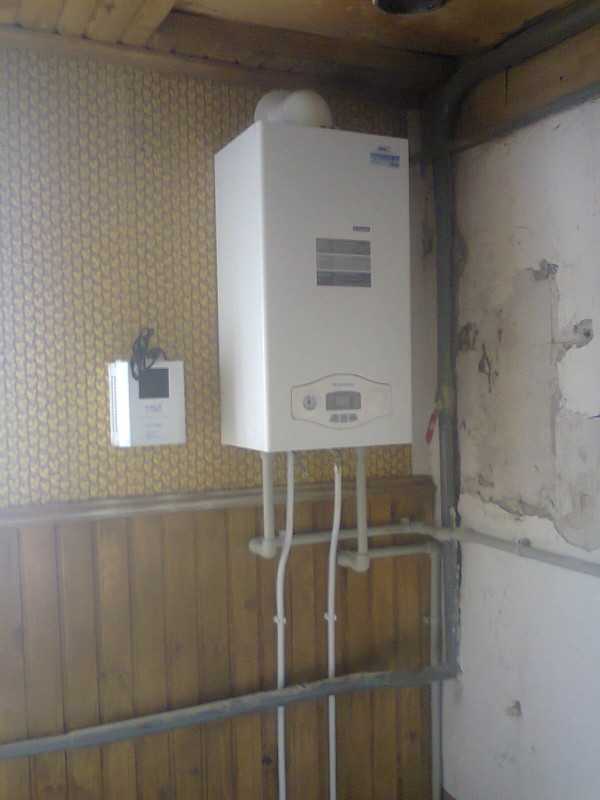

Самая простая схема обвязки газового котла отопления
Самая простая обвязка газового котла отопления, схема которой представлена ниже, будет справедлива для газовых теплогенераторов, которые объединяют в своем корпусе сразу несколько устройств:
- Газовая горелка, которая сжигает подаваемый магистральный или сжиженный природный газ.
- Теплообменник газового котла, который нагревается горелкой и передает тепло сжигаемого газа теплоносителю.
- Встроенная в корпус котла группа безопасности.
- Встроенный в корпус котла расширительный бак – экспанзомат.
- Встроенный в корпус котла циркуляционный насос системы отопления.
Практически вся обвязка в этом случае состоит в подключении к котлу подающего трубопровода и трубопровода обратки.
Когда реализована такая обвязка газового котла отопления, схема будет рабочей сразу, как только вы повесили котел на стену и подвели к нему трубы системы отопления. Конечно, если у вас подведен магистральный газ или установлен газгольдер.
Если у вас установлен двухконтурный газовый котел, то подведя к его второму контуру холодную водопроводную воду, вы получите на выходе горячую воду для ГВС.

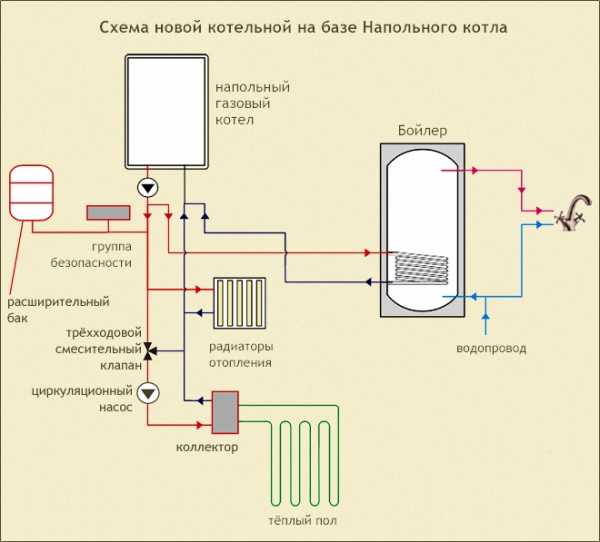

Схема обвязки с напольным одноконтурным газовым котлом
Какой будет схема обвязки для одноконтурного напольного газового котла? Фактически, она будет идентичной той, которую мы рассматривали выше. Только корпус котла будет «распотрошен» — все компоненты будут снаружи и будут стоять отдельно.
Получится, что в корпусе напольного одноконтурного газового котла будет только два компонента из списка выше:
- Газовая горелка.
- Теплообменник.
Все остальные устройства будут находиться в самой котельной — это группа безопасности, расширительный бак и циркуляционный насос.
А в случае производства ГВС здесь роль «второго контура» будет выполнять БКН – бойлер косвенного нагрева.
То есть, система стала более «разбросанной», но формально сохранила все те же части, что и на схеме с двухконтурным газовым настенным котлом.
Все прочие атрибуты теплогенерирующего оборудования – дымоход, система подмеса воды и подающая газовая труба с датчиками и счетчиками – едины в любой схеме. То есть, могут конечно быть различными, уже не зависят от типа котла.
kotlobzor.ru
Качественная обвязка двухконтурного газового котла – эффективная экономия
Содержание:1. Что означает обвязка котла
2. Элементы обвязки нагревательного котла
3. Особенности обвязки газовых котлов
4. Подключение двухконтурных газовых котлов
5. Схемы обвязки газовых котлов
6. Схемы обвязки напольных котлов
7. Схемы обвязки настенных котлов
Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.
Что означает обвязка котла
Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.
Элементы обвязки нагревательного котла
Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:
- Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
- Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: “Обвязка электрического котла отопления: важный этап”). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
- Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
- Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: “Теплообмен между несколькими теплоносителями – делаем правильно”).
Особенности обвязки газовых котлов
Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.
Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: “Схема обвязки твердотопливного котла: что и как”).
Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

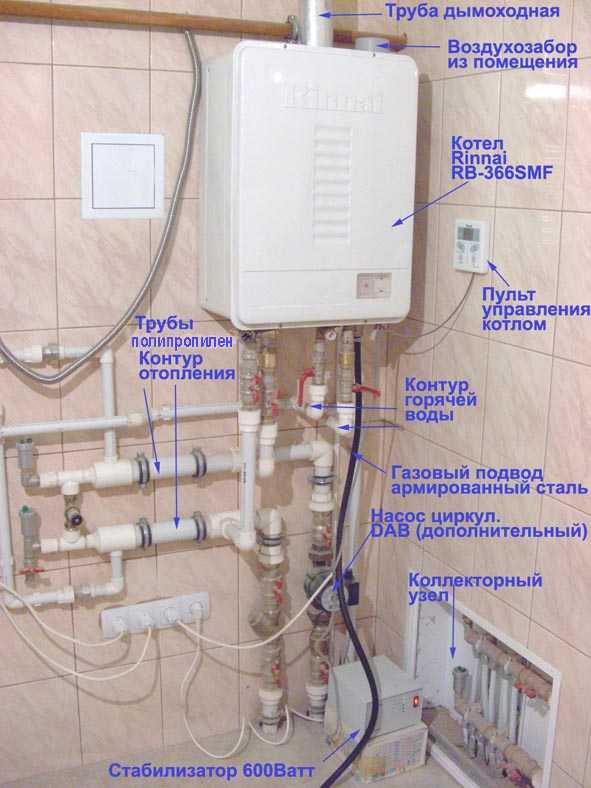

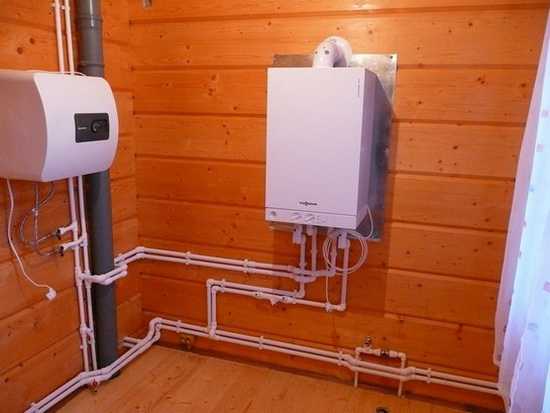

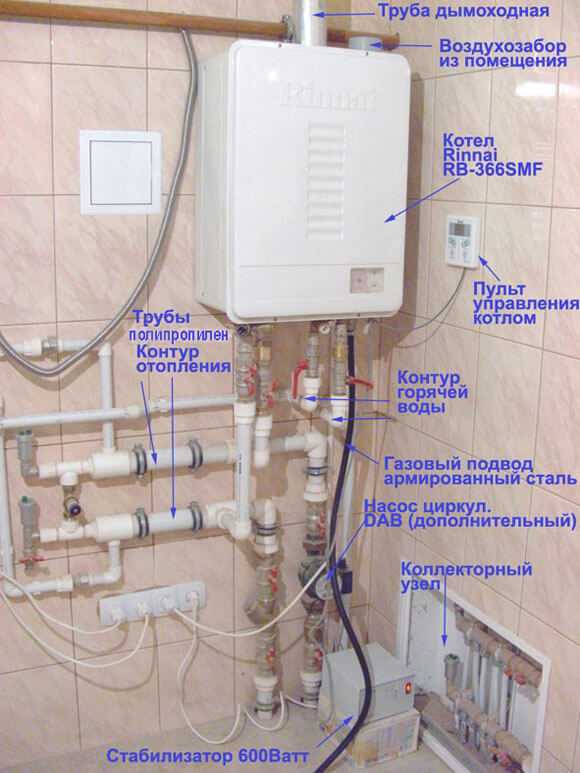

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.
Подключение двухконтурных газовых котлов
Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.
Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

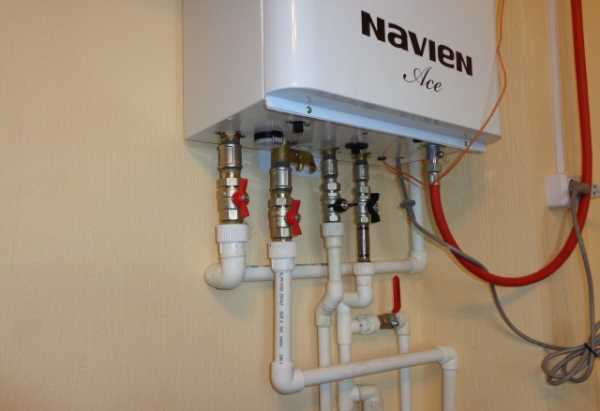

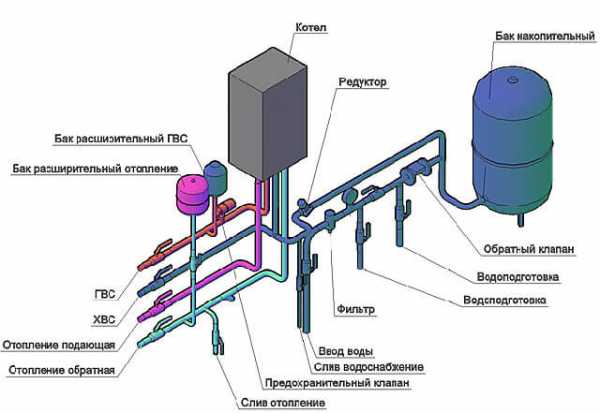

Схемы обвязки газовых котлов
Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.
Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: “Обвязка радиаторов отопления полипропиленом – просто и доступно”). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.
Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:
- насос для циркуляции;
- термоголовка или распределительный клапан;
- расширительный бак;
- сливные и шаровые краны;
- проходной фильтр;
- балансировочный кран;
- обратный и воздушный клапаны;
- уголки и тройник.
Схемы обвязки напольных котлов
Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: “Схема подключения газового котла отопления на примерах”).
Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.
Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.
- высокая цена на комплектующие изделия;
- сложность реализации обвязки, которую может выполнить только профессионал;
- необходимость в постоянной балансировке деталей;
- дороговизна сервисного обслуживания.
Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей – общий и котловой.
Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).
Как подключить газовый котел, подробно на видео:
Схемы обвязки настенных котлов
Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.
Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.
teplospec.com
Каскадная котельная Vaillant – Журнал АКВА-ТЕРМ

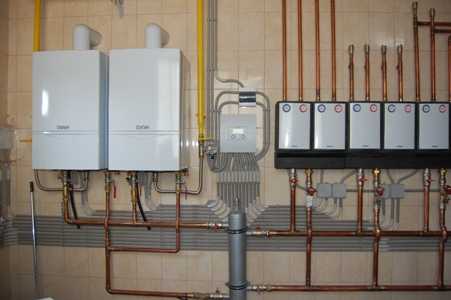

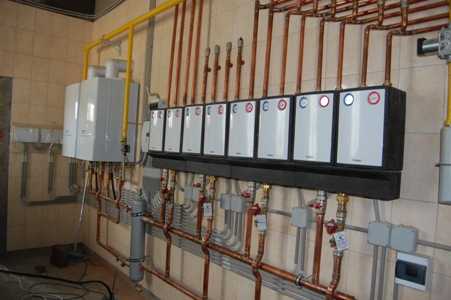

Каскадная котельная из двух котлов Vaillant и обвязкой по схеме Тихельмана позволила организовать экономичное и эффективное отопление и ГВС крупного домовладения в пригороде Екатеринбурга (общая площадь отапливаемых объектов 1100 м2). При этом было сэкономлено немало средств и полезной площади для домовладельца при максимальном уровне комфорта.
Подписаться на статьи можно на главной странице сайта.

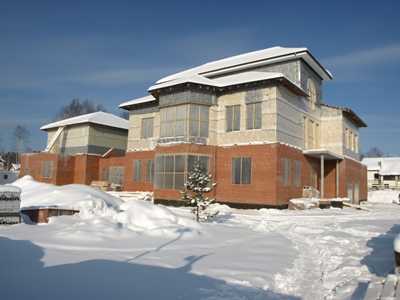

Для отопления домовладения, в состав которого входят особняк владельца, гостевой дом и баня (при этом имеются такие гидротехнические сооружения, как плавательный бассейн, сауна, хамам, теплые полы), была построена одна котельная мощностью 130 кВт.
В качестве отопительных агрегатов использованы 2 конденсационных котла Vaillant VU 656/4. В обвязку котлов включен гидравлический разделитель, после которого построена вся система распределения теплоносителя: 9 контуров – теплые полы дома и бани, радиаторное отопление всех объектов, контур теплообменника бассейна, контур загрузки бойлеров, контур подогрева вентиляции, контур нагрева хамама. ГВС обеспечивается двумя водонагревателями косвенного нагрева Vaillant VIH R 300.

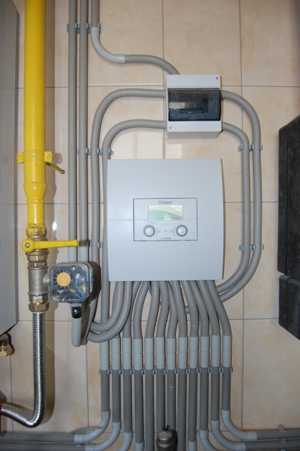

Вся система работает в автоматическом режиме. Для реализации этой задачи использован погодозависимый регулятор calorMATIC 630, а также дополнительные смесительные модули VR60. Автоматика управляет в общей сложности девятью контурами различного назначения, размещенными в соответствующих зданиях.
Философия построения данной системы управления позволяет децентрализовать управление, размещая в каждом здании небольшие коллекторные узлы распределения теплоносителя между контурами радиаторного отопления и ветвями системы отопления теплым полом. Причем для обеспечения локального регулирования теплыми полами применены модули радиоконтроля с выносными беспроводными терморегуляторами и электроприводами на коллекторном узле. Это сводит к минимуму количество необходимых трубопроводов и кабелей управления, которые надо прокладывать между зданиями на участке.
Для дистанционного управления системой, а также для дистанционного контроля за котельной предусмотрен модуль vrnetDialog, который позволяет отслеживать состояние системы в текущий момент, получать оповещения о всех аварийных ситуациях, иметь возможность перенастраивать параметры отопления и подготовки горячей воды и управления нагревом бассейна удаленно через Интернет.
Проектирование и монтаж оборудования осуществлен Группой компаний «Феррон» – партнером «Вайлант Груп Рус» в Екатеринбурге и Свердловской области. Компания является региональным дистрибьютором и авторизованным сервисным центром, имеет собственный склад запасных частей (www.ferrongroup.ru).
Первоначально хозяин домовладения планировал обустроить по отдельной котельной в каждом отапливаемом строении: в коттедже, гостевом доме и бане. Это потребовало бы подведения газовой магистрали к каждому объекту, выделения площади для размещения каждой из трех (!) котельных, создания и согласования трех отдельных проектов. Под каждую котельную потребовалось бы также построить свою систему дымоходов.
После тщательного технического аудита объекта и экономических рас-четов, проведенных специалистами компании «Феррон», домовладельцу был предложен альтернативный проект: одна каскадная котельная для отопления и ГВС всех построек на территории на базе двух настенных конденсационных газовых котлов Vaillant, расположенная в бане в двухуровневом помещении с отдельным входом.
Проект технически довольно сложный, но его преимущества очевидны: газ подводится только к одному помещению – к бане. На первом этаже расположена котельная с узлом распределения тепла, а большинство технологических элементов системы водоснабжения и сопутствующего оборудования бассейна – в подвальном помещении под котельной. Там размещены: два гидроаккумулятора по 500 л для создания запаса холодной питьевой воды, 2 буферные емкости бассейна, фильтры, насосы, водоподготовка и пр.

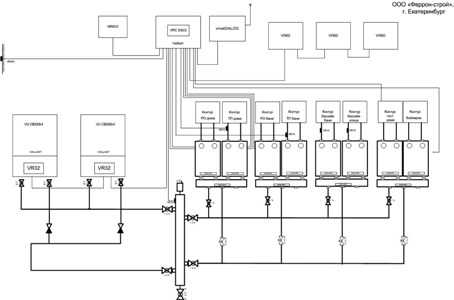

Конфигурация подключения котлов выполнена по так называемой «схеме Тихельмана», при которой гидравлическое сопротивление веток выровнено между собой. Таким образом, нагрузка между двумя котлами распределяется равномерно.
Данная схема в совокупности с применением экономичных конденсационных котлов позволила добиться очень высокой энергоэффективности объекта по расходу газа. Благодаря использованию погодозависимого регулятора и автоматики вся работа оборудования осуществляется в автоматическом режиме с возможностью дистанционного управления, что обеспечивает высокий уровень комфорта для жильцов. Отдельный вход в помещение котельной сводит к минимуму контакт обитателей коттеджа с техническими специалистами, осуществляющими сервисное обслуживание. (Вообще-то, отдельный вход – это требование нормативных документов при размещении газовых теплогенераторов).
По самым скромным подсчетам, применение каскадной котельной позволило владельцу домовладения сэкономить около 30–35 % на оборудовании и строительных работах, обеспечило максимальную энергоэффективность объекта и высокий комфорт в жилище.
Еще одним немаловажным преимуществом такого локализованного объединения функционала котельной в одном месте является то, что теперь эту котельную можно дополнить системой гелиоколлекторов Vaillant с буферной емкостью, которая смогла бы на себя взять обеспечение теплом бассейн, нагрев ГВС в весенний, летний и осенний периоды. Расходы тепла на эти потребители значительные, и применение гелиоустановки в данном случае позволило бы сократить годовые эксплуатационные затраты еще на 25–35 %!
Опубликовано: 15 ноября 2012 г.
вернуться назад
Читайте так же:
aqua-therm.ru
Обвязка котла Вайлант (Vaillant) по низкой цене с гарантией
Обвязка котла Вайлант – это вся система оборудования и трубопроводов, обеспечивающая радиаторы теплоносителем. Правильно организованная обвязка позволяет создать в отапливаемых помещениях комфортный микроклимат, гарантирует безопасность эксплуатации и надежность в работе.
Компания «ПРОФТЕПЛО» предоставляет услугу монтажа, установки, обвязки одноконтурных и двухконтурных котлов отопления Vaillant. В том числе настенных и напольных моделей от производителя.
Обвязка котла Вайлант турбо 24 кВт: виды
Главная цель обвязки – обеспечить нормальный перенос тепловой энергии к отопительным радиаторам. Для этого можно реализовать отопительный контур несколькими способами:
- Закрытая или открытая однотрубная система.
- Закрытая двухтрубная система.
Второй вариант считается более прогрессивным, характеризуется повышенным КПД. Но стоит такая обвязка газового котла Вайлант дороже. Открытая однотрубная система – самая простая, наиболее доступная. Но здесь теплоноситель постоянно контактирует с воздухом, что может приводить к загазованности.
Мы работаем индивидуально. Реализация обвязки системы отопления возможна только после ряда обязательных шагов:
- точный выбор схемы отопления;
- выбор и покупка отопительного котла;
- покупка необходимого дополнительного оборудования;
- установка всех элементов системы.
Мы настоятельно не рекомендуем выполнять эту работу самостоятельно. Тем более без соответствующих разрешений. Это влечет штрафы согласно закону. Но главное – риски для здоровья, жизни и имущества. В случае необходимости обращайтесь в ООО «ПРОФТЕПЛО».
Как мы работаем
Компания «ПРОФТЕПЛО» предоставляет сервис более 14 лет. Работаем на всей территории Калуги и области. У нас можно купить отопительное оборудование, заказать доставку по области, установку и обвязку системы. Мы прибудем на место в оговоренное время и выполним обвязку.
На оборудование и работу обязательно предоставляем гарантию. За пределами Калужской области порекомендуем своих партнеров в регионах. Проконсультируем по всем вопросам бесплатно. Чтобы обратиться в ООО «ПРОФТЕПЛО», оставьте заявку на сайте или звоните по номеру 8 (4842) 750-204.
