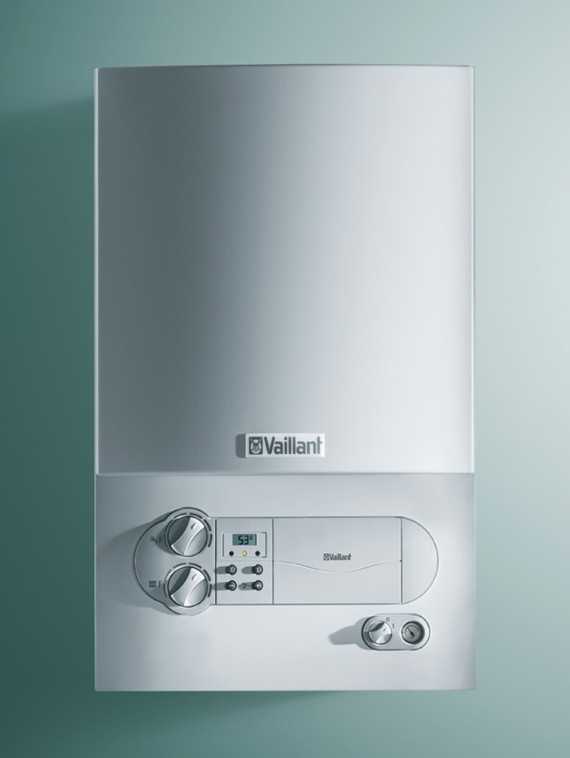

Вайлант атмо тек про 240 инструкция – Vaillant atmoTEC pro VUW INT 240\3-3

Содержание

atmoTEC pro VUW240/5-3 c естественным удалением продуктов сгорания / turboTEC pro VUW 242/5-3 c принудительным удалением продуктов сгорания - Настенные двухконтурные газовые котлы серии pro

URL

http://www.vaillant.ru/customers/products/atmotec-pro-vuw240-5-3-c-turbotec-pro-vuw-242-5-3-c-20864.html

Path

Настенные двухконтурные газовые котлы серии pro

  • Атмосферный/турбированный настенный газовый котел
  • Базовая комплектация
  • Встроенный вторичный теплообменник
  • Возможность настройки на частичную мощность в режиме отопления
  • Продвинутая электронная система контроля
Удаленное управление
Отопление
ГВС встроенное
Где купить
Обзор

Описание

  • Газовый настенный двухконтурный котел со встроенным приготовлением горячей хозяйственной воды
  • Мощность аппарата регулируется модулирующей горелкой
  • Регулирование температуры горячей воды
  • Автоматическое переключение в режим приготовления горячей хозяйственной воды при её расходе от 1,5 л / мин. и управление мощностью аппарата в зависимости от расхода и температуры нагреваемой воды
  • Принудительный отвод продуктов сгорания через сертифицированную систему дымоходов/ воздуховодов (для turboTEC pro)

Возможности установки

  • Отопление и встроенное горячее водоснабжение
  • Подходит для реконструируемых и строящихся жилых домов и квартир, где невозможна установка дымохода обычной конструкции
  • Возможность установки в жилой зоне
  • Минимальный требуемый боковой зазор — 10 мм, все узлы доступны спереди
  • НЕ ИСПОЛЬЗУЕТСЯ В КАСКАДНЫХ УСТАНОВКАХ

Оснащение

  • Жидкокристаллический дисплей с подсветкой, кнопочное управление
  • Внутреннее программное обеспечение для контроля состояния, настройки параметров и поиска неисправностей
  • Встроенный проточный пластинчатый теплообменник для нагрева воды
  • Встроенный циркуляционный насос, закрытый расширительный бак, автоматический воздухоотводчик, автоматический настраиваемый перепускной вентиль, предохранительный вентиль, приоритетный переключающий вентиль с электроприводом
  • «Интеллектуальный» контроль давления в системе отопления
  • Первичный теплообменник из меди со средним КПД >= 91 %

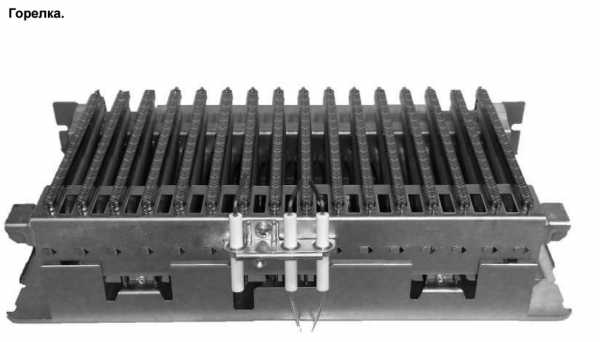

  • Горелка из хромоникелевой стали
  • Постоянно действующая защита от замерзания
  • Защита от заклинивания насоса и трёхходового вентиля
  • Переключатель «ЗИМА / ЛЕТО»
  • Возможность настройки на частичную мощность в режиме отопления
  • Электронное зажигание и управление всеми функциями
  • Присоединительный комплект в комплекте поставки
  • Встроенный коммутационный модуль для интерфейса стандарта eBus

Турбированный котел

В зависимости от конструктивного решения котельной, позволяет организовать систему подвода воздуха и дымоудаления через стену.

Атмосферный котел

Котел использует для горения взятый из помещения воздух и требует наличие классического дымохода для естественного удаления продуктов сгорания.

Технические характеристики

Технические характеристики

Технические характеристики
Наименование
аппарата
VUW 240/5-3VUW 242/5-3
Диапазон полезной тепловой мощности, кВт9.0-24.08.0-24.9
Номинальная тепловая нагрузка, кВт26.7
Диапазон расхода горячей
воды, л/мин. *
1.5-11.5

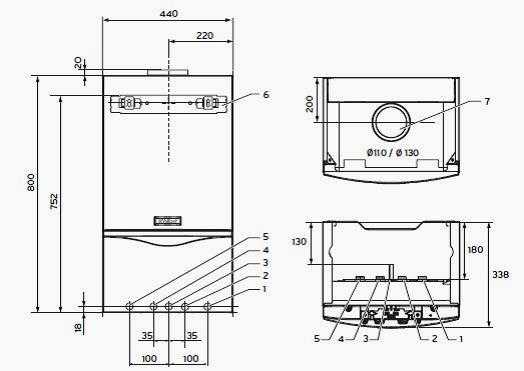

Размеры, мм
В Ш Г
800 440 338
Присоединительные размеры
ГазопроводG 3/4''
Дымоход130 мм60/100 мм
Контур
отопления
R 3/4''
ВодопроводR 3/4'' -> R 1/2''
Примечания:
* При подогреве Т=30 К. Для подключения газа используется гладкая трубка внешним диаметром 15 мм. В комплект поставки входит адаптер Dn 15 мм —G 3 / 4 ”.
— R — наружная трубная резьба с плоским торцом под накидную гайку с уплотнением.
— G — наружная коническая трубная резьба.
— Присоединительные размеры для системы отопления, водоснабжения и газопровода совпадают с размерами котлов предыдущего поколения.
Дополнительное оборудование
Документация
Где купить

Где купить

Выберите способ приобретения оборудования Vaillant

www.vaillant.ru

atmoTEC pro - Настенный газовый атмосферный двухконтурный котел в базовой комплектации мощностью 24 кВт.

URL

http://www.vaillant.ru/customers/products/atmotec-pro-16960.html

Path

Настенный газовый атмосферный двухконтурный котел в базовой комплектации мощностью 24 кВт.

  • Атмосферный настенный газовый котел
  • Базовая комплектация
  • Встроенный вторичный теплообменник
  • Возможность настройки на частичную мощность в режиме отопления
  • Предустановленные режимы "Зима/Лето"
Где купить
Обзор

Описание

  • Газовый настенный отопительный аппарат с атмосферной горелкой
  • Мощность аппарата регулируется модулирующей горелкой
  • Отвод продуктов сгорания в дымоход
  • Регулирование температуры горячей воды
  • Автоматическое переключение в режим приготовления горячей хозяйственной воды при её расходе от 1,5 л / мин

Возможности установки

  • Отопление и нагрев воды с помощью встроенного пластинчатого теплообменника
  • Подходит для реконструируемых и строящихся жилых домов и квартир
  • Возможность установки в жилой зоне
  • Минимальный требуемый боковой зазор — 10 мм, все узлы доступны спереди
  • НЕ ИСПОЛЬЗУЕТСЯ В КАСКАДНЫХ УСТАНОВКАХ

Оснащение

  • Встроенный проточный пластинчатый теплообменник для нагрева воды, стойкий к образованию накипи
  • Встроенный циркуляционный насос
  • Закрытый расширительный бак
  • Автоматический воздухоотводчик
  • Автоматический настраиваемый перепускной вентиль
  • Предохранительный вентиль
  • Приоритетный переключающий вентиль с электроприводом
  • «Интеллектуальный» контроль давления в системе отопления
  • Первичный теплообменник из меди со средним КПД  91 %
  • Горелка из хромоникелевой стали
  • Постоянно действующая защита от замерзания
  • Защита от заклинивания насоса и трёхходового вентиля
  • Переключатель «ЗИМА / ЛЕТО»
  • Возможность настройки на частичную мощность в режиме отопления
  • Электронное зажигание и управление всеми функциями
  • Контроль состояния и поиск неисправностей осуществляется через систему диагностики с ЖК-дисплеем
  • Присоединительный комплект в объёме поставки
  • Встроенный коммутационный модуль для интерфейса стандарта eBus

Атмосферный котел

Котел использует для горения взятый из помещения воздух и требует наличие классического дымохода для естественного удаления продуктов сгорания.

Технические характеристики

Технические характеристики

НаименованиеДиапазон
полезной
тепловой
мощности,
кВт****
Номинальная тепловая нагрузка, кВтДиапазон расхода горячей воды, л/мин. *Размеры, мм
(в х ш х г)
Присоединительные размеры
ГазопроводДымоходКонтур отопленияВодопровод
VUW INT 240 / 3-3 R29,6-24,026,71,5-11,4800х440х338G 3/4''130 ммR 3/4''R 3/4''
Примечания:
* При подогреве Т=30 К. Для подключения газа используется гладкая трубка внешним диаметром 15 мм. В комплект поставки входит адаптер Dn 15 мм —G 3 / 4 ”.
— R — наружная трубная резьба с плоским торцом под накидную гайку с уплотнением.
— G — наружная коническая трубная резьба.
— Присоединительные размеры для системы отопления, водоснабжения и газопровода совпадают с размерами котлов предыдущего поколения.
Дополнительное оборудование

Дополнительное оборудование

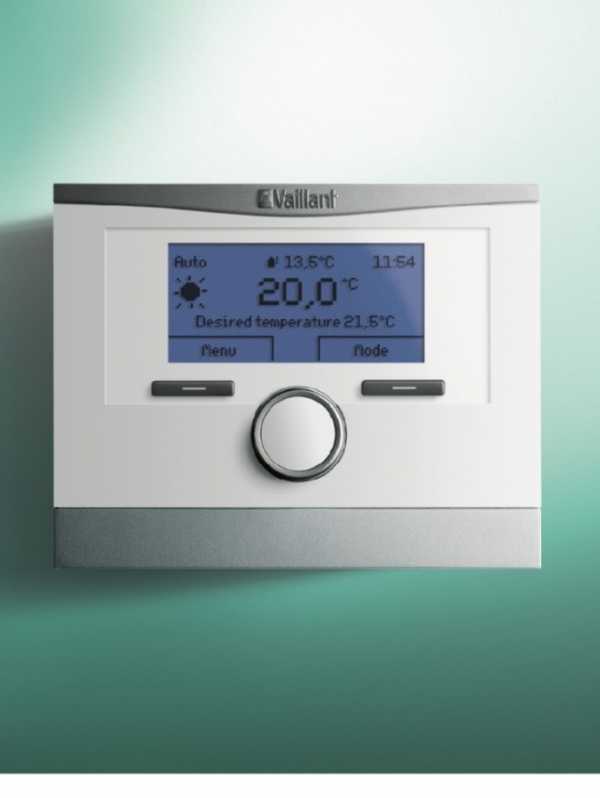

Автоматический регулятор отопления multiMATIC VRC 700

  • Интерфейc передачи данных стандарта eBus
  • Погодозависимое регулирование
  • Поддержка ГВС, включая рециркуляцию и вентиляцию
  • Цифровой таймер временных отрезков для управления отоплением, ГВС и рециркуляцией
  • Графический многоязычный дисплей с подсветкой
Документация

www.vaillant.ru

Vaillant atmoTEC pro VUW - Официальное отопительное оборудование в Украине

200/5-3, 240/5-3, 280/5-3

Дымоходный газовый котел Вайлант, со встроенным теплообменником для приготовления горячей воды

  • Отопление и приготовление горячей воды
  • Модели мощностью 20, 24 и 28 кВт
  • Возможность установки в жилой зоне
  • Возможность настройки на частичную мощность в режиме отопления
  • Средний КПД >93%

Котлы Vaillant atmoTEC pro VUW представлены мощностью 20, 24 и 28 кВт

Конструктивные особенности atmoTEC pro VUW

  • Отопление и приготовление горячей воды (с помощью встроенного пластинчатого теплообменника)
  • Возможность установки в жилой зоне
  • Настенный котел Вайлант с естественным отводом продуктов сгорания в дымоход
  • Минимальный требуемый боковой зазор 20 мм, все узлы доступны спереди
  • Встроенное управление температурой горячей воды
  • Встроенная коммуникационная шина eBus
  • Плавное регулирование мощности при помощи газового клапана со встроенным шаговым двигателем
  • Средний за отопительный сезон КПД >93%

Оснащение Vaillant atmoTEC pro VUW

  • Расширительный бак, автоматический воздухоотводчик, регулируемый байпас, предохранительный клапан
  • Приоритетный переключающий клапан
  • Возможность настройки на частичную мощность в режиме отопления
  • Встроенный циркуляционный насос с ручным переключением ступеней
  • Контроль состояния и поиск неисправностей на дисплее с помощью системы диагностики (DIA-System)
  • Защита от заклинивания насоса и приоритетного переключающего клапана при их простое более 23 ч
  • Электронный розжиг

Преимущества котла Вайлант Атмо тек про:

  • Котлы разработаны немецкими инженерами Vaillant Group с учетом многолетнего опыта использования не конденсационной техники с учетом специфики рынка Украины (давление газа, низкое качество воды).
  • Производятся на заводе Vaillant Group в г. Скалица (Словакия).
  • Продуманный и функциональный дизайн. Удобное горизонтальное подключение системы отопления и ГВС.
  • Широкая модуляция горелки и новая система смешения газ-воздух для экономного использования газа (SIT).
  • Надежный медный первичный теплообменник. Вторичный теплообменник из нержавеющей стали.
  • Низкое потребление электроэнергии. Насос с автоматическим переключением скоростей.

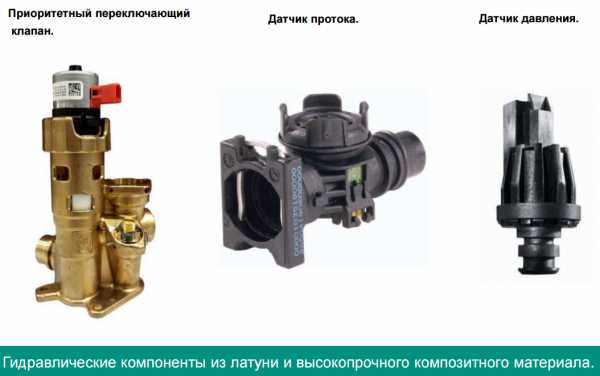

  • Бронзовые гидравлические компоненты.
  • Панель управления с интуитивно понятным интерфейсом и принципом управления «поверни и нажми».
  • Низкий уровень шума.

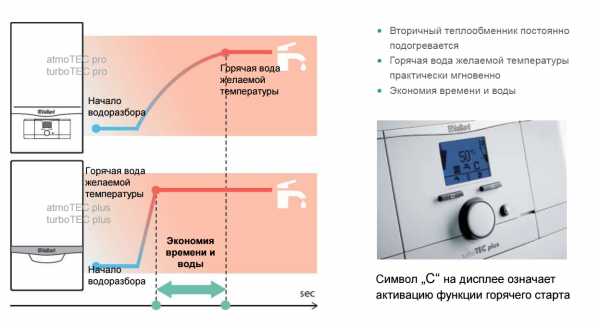

  • Функция «горячий старт» для комфортного горячего теплоснабжения.
  • Возможность комбинации с солнечными системами и тепловыми насосами.
  • Возможность работы с термостатическими и погодозависимыми регуляторами, блоком дистанционного мониторинга и управления comDIALOG.

Преимущества котла Вайлант для монтажников

  • Продукт с отличной репутацией в Украине.
  • Специальные ценовые условия для установщиков
  • Простое проектирование, быстрый монтаж и пуск.
  • Широкий диапазон модуляции от 30 до 100%
  • Продуманный дизайн, стандартное горизонтальное подключение и габариты идентичны прошлому поколению котлов.
  • Сервисные краны и подключения входят в комплект поставки.
  • Шина eBus. Возможность применения с водонагревателями и солнечными системами.
  • Конструкция удобна для выполнения сервисных работ. Все компоненты доступны с фронтальной стороны.
  • Габариты предусмотрены для удобной транспортировки.
  • Модели 20 кВт для систем отопления с низкими потребностями в тепле или ограниченным расходом газа. Модель 36 кВт для систем с большим потреблением тепла.
  • Все компоненты системы из одних рук. Дымоходы, гидравлические подключения, гидравлические аксессуары производства Vaillant.
  • Возможность использования удаленного мониторинга и управления при помощи comDIALOG.
  • Гарантированная надежная сервисная поддержка. Наличие запасных частей в течение 20 лет с дня производства котла.
VUW 200/5-3VUW 240/5-3VUW 280/5-3
Заказной номер 0010015317 0010015318 0010015319
Технические характеристики
Тепловая мощность (в режиме 80/60°С), кВт 7,6...19.7 9,0...24,9 10,5...27.8
Тепловая мощность в режиме ГВС, кВт 20 24 28
Производительность по горячей воде (при нагреве на Т=30°С), л/мин 9,5 11,5 13,4
Температура дымовых газов мин/макс, °С 90 / 115 80 / 108 85 /113
Массовый расход дымовых газов мин/макс, г/с 13,8 / 14,6 20,96 / 22,96 22,38 / 24,69
Класс NOx 3 3 3
Остаточный напор циркуляционного насоса, мбар 240 220 216
Макс. температура подающей магистрали, °С 30-80 30-80 30-80
Температура горячей воды, °С 35 - 65 35 - 65 35 - 65
Объем расширительного бака, л 6 6 6
Макс. рабочее давление в конт. отопления, бар 3 3 3
Макс. рабочее давление в конт. водоснабж., бар 10 10 10
Номинальный расход отопительной воды, л/ч 855 1032 1203
Подключение к электросети, В / Гц 230 / 50 230 / 50 230 / 50
Потребление электроэнергии, не более, Вт 147 142 145
Размеры соединений:
Газопровод, " G 1/2 G 1/2 G 1/2
Контуры отопления, " G 3/4 G 3/4 G 3/4
Габаритные размеры:
Высота, мм 800 800 800
Ширина, мм 440 440 440
Глубина, мм 338 338 338
Вес (не заполненный), кг 35 35 42

Загрузки:

Теги: схемы отопления газовым котлом, немецкие котлы отопления, двухконтурный котел вайлант неисправности, газ котлы, vaillant atmotec pro vuw, vaillant vuw 242 turbotec plus, газовый котел vaillant 240 3 3, немецкие настенные газовые котлы отопления, газовый котел vaillant одноконтурный, двухконтурные газовые котлы отопления, немецкие котлы газовые настенные двухконтурные цены

teplo-system.com

Настенный газовый котел Vaillant VUW 240/5-5 (H-RU/VE) atmoTEC plus

Настенные газовые котлы Vaillant atmoTEC/turboTEC plus VU/VUW

Немецкая фирма Vaillant предлагает удобные решения для отопления и приготовления горячей воды с помощью компактных газовых котлов atmoTEC plus и turboTEC plus, которые отлично впишутся в любой интерьер. Это комбинированные котлы со встроенным проточным теплообменником для приготовления горячей воды в небольших объёмах.

Котлы atmoTEC подключаются к обычному дымоходу, и продукты сгорания удаляются с помощью естественной тяги. Модели turboTEC plus имеют закрытую камеру сгорания и удаляют продукты сгорания посредством коаксиального дымохода. VU - одноконтурный, VUW - двухконтурный, с приготовлением горячей воды.

Все котлы оснащены большим дисплеем с подсветкой, который выдаёт информацию о рабочем состоянии котла и обеспечивает максимальное удобство в эксплуатации благодаря понятному пользовательскому интерфейсу.



  • Газовый настенный отопительный аппарат со встроенным приготовлением горячей хозяйственной воды (модель VUW)
  • Мощность аппарата регулируется модулирующей горелкой
  • Естественный или принудительный отвод продуктов сгорания в дымоход
  • Автоматическое переключение в режим приготовления горячей хозяйственной воды при её расходе от 1,5 л в минуту и управление мощностью аппарата по расходу и температуре нагреваемой воды (VUW)
  • Для реконструируемых и строящихся жилых домов и квартир
  • Возможность установки в жилой зоне
  • Встроенный циркуляционный насос с автоматическим переключением ступеней, закрытый расширительный бак, автоматический воздухоотводчик, автоматический настраиваемый перепускной вентиль, предохранительный вентиль
  • Интеллектуальный контроль давления в системе отопления
  • Первичный теплообменник из меди с покрытием SUPRAL со средним КПД>=91%
  • Встроенный проточный пластинчатый теплообменник для нагрева воды, противодействующий образованию накипи в аппаратах VUW
  • Горелка из хромо-никелевой стали
  • Постоянно действующая защита от замерзания
  • Защита от заклинивания насоса и 3-х ходового вентиля при их простое более 24 ч.
  • Возможность настройки на частичную мощность в режиме отопления
  • Электронное зажигание и управления всеми функциями
  • Контроль состояния и поиск неисправностей через систему диагностики с ЖК-дисплеем с подсветкой и большими кнопками
  • Присоединительный комплект в объёме поставки



ПроизводительVaillant
СерияНастенные газовые котлы Vaillant TEC plus

Типгазовый
Тип камеры сгоранияоткрытый
Объем расширительного бака10 л
Отапливаемая площадь240.00 кв. м
Производительность11.40 л/мин

Тепловая мощность9.6 / 24.0 кВт
КПД91%

Способ креплениянастенный
Высота800 мм
Ширина440 мм
Глубина338 мм
Вес41 кг
Диаметр дымохода130 мм
Подключение газопровода3/4
Подключение контура отопления3/4
Подключение контура ГВС3/4

Гарантия2 года
Страна производстваГермания

www.ultraclimate.ru

Устройство и монтаж котла Vaillant turbotec 242

___________________________________________________________________________

Газовый настенный котел Vaillant turbotec pro/plus VUW 242/3-3 предназначен для использования в качестве теплогенератора для замкнутых центральных систем отопления и для центральных систем подогрева воды в домашнем хозяйстве.

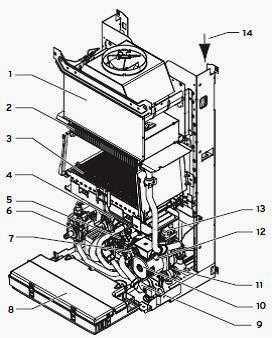

Рис. 1. Функциональные элементы газового настенного котла Vaillant turbo tec pro/plus VUW 242

1-Предохранитель потока, 2-Первичный теплообменник, 3-Горелка, 4-Вторичный теплообменник, 5-Расходомер, 6-Газовая арматура, 7-Клапан переключения по приоритету, 8-Блок электроники/распределительная коробка, 9-Наполнительное устройство, 10-Насос, 11-Предохранительный клапан, 12-NTC (2x), 13-Быстродействующий воздухоотводчик, 14-Мембранный расширительный бак

Монтаж настенного котла Вайлант турбо тек про 240



Рис. 2. Присоединительные размеры котла Vaillant turbotec pro/plus VUW 242/3-3 в мм

1-Отводящая линия отопления D 22 мм, 2-Патрубок холодной воды D 15 мм, 3-Подсоединение газа D 15 мм, 4-Патрубок горячей воды D 15 мм, 5-Подающая линия отопления D 22 мм, 6-Кронштейн прибора, 7-Патрубок для газоотвода - D110 мм ≤ 20 kW/D130 мм ≥ 24 kW

Как для установки/монтажа газового настенного котла Vaillant turbo tec pro/plus VUW 242, так и для последующего проведения техобслуживания требуются следующие минимальные расстояния и свободные пространства для монтажа:

– расстояние по бокам: 10 мм
– нижняя сторона: 250 мм
– верхняя сторона: 400 мм

Нет необходимости в соблюдении расстояния между котлом и воспламеняющимися строительными элементами, т. к. при номинальной тепловой мощности прибора достигается более низкое значение температуры, чем максимально допустимое значение 85 °C.

- Учтите все необходимые свободные пространства для монтажа и присоединительные размеры.

- Прикрепите на стену монтажный шаблон.

- Просверлите два отверстия для навешивания прибора.

- Отметьте на стене расположение подсоединений.

- Учтите необходимые длины вертикальных труб газоотвода в 500 мм.

Навешивание настенного котла Vaillant turbotec pro VUW 242/3-3

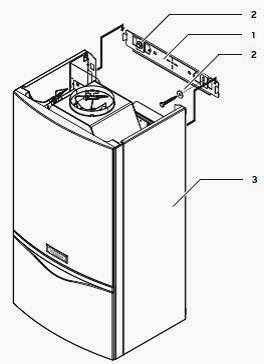

Рис. 3. Навешивание котла

- Монтируйте кронштейн прибора (1) на стене посредством прилагающихся дюбелей и болтов (2).

- Навесьте прибор (3) сверху на кронштейн.

Снятие обшивки котла Вайлант турбо тек про 240

Рис. 4. Демонтаж передней части обшивки прибора

- Ослабьте оба болта (1).

- Вытяните переднюю часть обшивки прибора с нижнего края прибл. на 1 - 2 см вперед (2).

- Приподнимите переднюю часть обшивки прибора и снимите ее вперед с прибора (3).

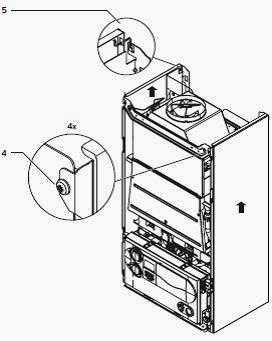

Рис. 5. Демонтаж боковой обшивки

- Ослабьте болты (4)

- Сдвиньте боковую часть обшивки прибл. на 1-2 см вверх и снимите ее вперед с прибора (5).

Установка обшивки настенного газового котла Vaillant turbotec plus VUW 242/3-3

- Установите боковую часть обшивки на задние опорные планки.

- Сдвиньте боковую часть обшивки прибл. на 1 - 2 см вниз и снова прочно привинтите.

- Зацепите переднюю часть обшивки прибора за его верхнюю стенку.

- Проверьте, находится ли обшивка прибора сверху на опорных планках и прилегает ли снизу к котлу.

- Снова прочно привинтите обшивку.

Для должного слива от продувочного трубопровода предохранительного клапана со стороны строения должна быть отведена сливная труба с впускной воронкой и сифоном. Должна иметься возможность наблюдения за сливом.

Настенный котел Vaillant turbotec pro VU 242/3-3 оснащен расширительным баком (8 л / 0,75 бар). Перед монтажом котла проверьте, достаточно ли этого объема.

Если это не так, необходимо монтировать дополнительный расширительный бак со стороны установки на стороне всасывания насоса.

Прибор предназначен для использования на природном газе G20/G25 и сжиженном газе G30/31. Подсоединение газа выполнено в стальной трубе D 15 мм.

Динамическое давление подсоединения газа для природного газа должно составлять как минимум 13 мбар.

- Сначала продуйте газопровод для его очистки. Благодаря этому можно избежать повреждений прибора.

- Подсоедините прибор к газопроводу. Для этого используйте прилагающееся зажимное резьбовое соединение и подходящий газовый кран.

- Перед вводом в эксплуатацию опорожните газопровод.

- Проверьте подсоединение газа на герметичность.

Подсоединение накопителя (только VU)

Соединение подающей и отводящей линий накопителя на котле Вайлант турбо тек про 240:

- Со стороны строения установите систему трубопроводов накопителя (принадлежности Vaillant).

- Установите соответственно прилагаемые к принадлежностям уплотнения и привинтите соединители на патрубки подающей и отводящей линиях накопителя прибора.

- Соедините датчик накопителя с соответствующим соединительным штекером кабельного ствола прибора

- Перед вводом в эксплуатацию обратите внимание на то, что система трубопроводов накопителя полностью обезвоздушена

Патрубок горячей воды (только VUW)

Рис.6. Монтаж патрубков холодной и горячей воды

Соединение патрубков холодной и горячей воды на котле Vaillant turbo tec pro/plus VUW 242 (например, с двумя соединителями с зажимным резьбовым соединением для соединения с 15 мм медными трубопроводами, как показано на рис. 6):

- Со стороны строения на подводящую линию холодной воды установите запорный клапан.

- Установите соответственно уплотнение (1) и привинтите соединители (2) на патрубки холодной и горячей воды прибора.

- Вставьте соответственно накидную гайку (4) и зажимное кольцо (3) на медный трубопровод (5). Диаметр трубопровода должен составлять 15 мм

- Вставьте трубопроводы до упора в соединители. Затяните накидные гайки в этом положении.

Соединение патрубков подающей и отводящей линий отопления на котле Vaillant turbotec pro/plus VUW 242 (например, с двумя соединителями с зажимным резьбовым соединением для соединения с 22 мм медным трубопроводом):

- Установите соответственно уплотнение (1) и привинтите соединители (2) на патрубки подающей и отводящей линиях прибора.

- Вставьте соответственно накидную гайку (4) и зажимное кольцо (3) на медный трубопровод (5). Диаметр трубопровода должен составлять 22 мм.

- Вставьте трубопроводы до упора в соединители. Затяните накидные гайки в этом положении.

- Подсоедините выпускное отверстие предохранительного клапана (1) к сточному отверстию воды посредством гидравлического затвора, чтобы избежать выхода воды и, тем самым, ущерба.

Подключение регулирующих приборов, принадлежностей и внешних компонентов установки

Монтаж газового настенного котла Vaillant turbotec plus VU 242/3-3 необходимо осуществлять согласно соответствующему руководству по эксплуатации.

Необходимые соединения с электроникой отопительного прибора (например, внешними регуляторами, внешними датчиками и др.) предпринимайте следующим образом:

- Снимите переднюю часть обшивки прибора и откиньте блок электроники вперед.

- Отсоедините заднюю крышку блока электроники и откиньте ее вверх.

- Проведите соединительные провода подключаемых компонентов через кабельные вводы слева на нижней стороне котла Вайлант турбо тек про 240.

- Затем проведите соединительные провода через кабельные вводы в блок электроники и обрежьте их.

- Удалите оболочку с соединительных проводов прибл. на 2 – 3 см и зачистите изоляцию жил.

- Подсоедините соединительные кабели согласно руководствам по приборам к соответствующим резьбовым клеммам на электронике.

- Обеспечьте, чтобы соединительный кабель был механически прочно закреплен в винтовых клеммах.

- Если не установлено комнатного или часового термостата, предусмотрите перемычку между клеммами 3 и 4 в том случае, если ее нет.

- Удалите перемычку, если к клеммам 3 и 4 подключен комнатный или часовой термостат.

- Вам не следует удалять перемычку между клеммами 3 и 4, если подключаете погодозависимый температурный регулятор или регулятор комнатной температуры (постоянное регулирование-соединительные клеммы 7, 8, 9).

- Закройте заднюю крышку блока электроники и прижмите ее, чтобы она зафиксировалась с характерным щелчком.

- Откиньте блок электроники вверх и прижмите его обоими зажимами справа и слева к боковой обшивке котла Vaillant turbotec pro/plus VUW 242/3-3, чтобы они зафиксировались с характерным щелчком.

- Установите переднюю часть обшивки прибора.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

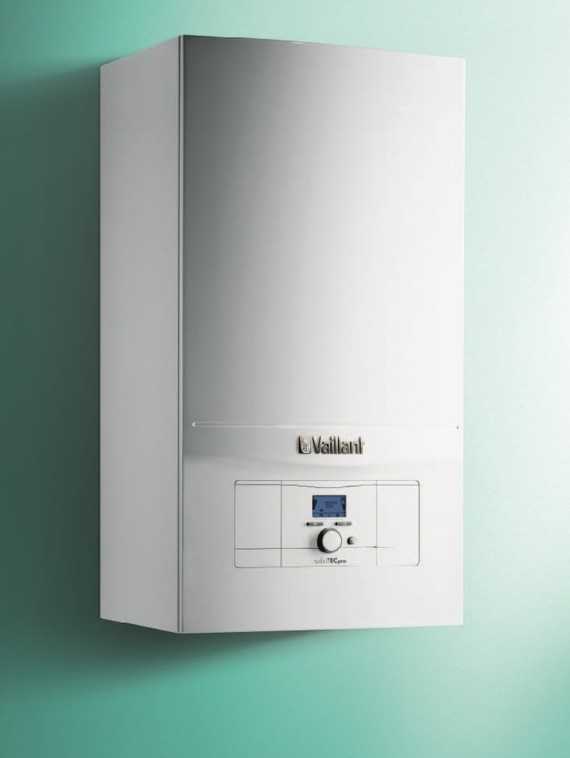

Газовый котел Vaillant atmoTEC pro VUW 240/5-3

Мощность 24 кВт, площадь до 240 м2, двухконтурный, атмосферный, настенный. Скидочная карта 2%

Технические характеристики:

Максимальная тепловая мощность кВт           24
Минимальная тепловая мощность кВт            9,6
Площадь отопления, до м2                                 240
КПД %                                                                      92
Присоединительные размеры
дымоход ?, мм                                                 130
ГВС ?                                                                   1/2?
отопление ?                                                       3/4?
газ ?                                                                     3/4?
Объем расширительного бака  л                     6
Габаритные размеры (ШхВхГ) мм                   440/800/338
Гарантия                                                              2,5 года

Газовый настенный отопительный аппарат Vaillant atmo TEC pro VUW 240/5-3 со встроенным приготовлением горячей хозяйственной водыГазовый котел Vaillant atmo TEC pro VUW 240/5-3 Описание

Компания Vaillant Group – это семейное предприятие со 140-летними традициями.

Производство техники для отопления, охлаждения и вентиляции помещений - ключевая специализациякомпании. В своем секторе, Vaillant Group занимает второе место в Европе. В собственности компании находятся 8 широко известных марок отопительной техники. Флагманской маркой для компании является марка Vaillant.

Vaillant Group располагает собственными производственными и исследовательскими центрами в Германии, Франции, Великобритании, Испании, Италии, Словакии, Турции и в Китае (продукция, выпускаемая в Китае, предназначена только для рынка Китая), имеет дочерние компании более чем в 20 странах мира и экспортирует свою продукцию более чем в 60 стран мира.

Одно из значимых направлений деятельности Vaillant Group – производство продуктов и систем, использующих возобновляемые источники энергии. Спрос на такое оборудование в Европе растет стремительными темпами. В первую очередь, это касается тепловых насосов, которые потребляют в качестве источника энергии тепло земли и окружающего воздуха, а также солнечные установки, работающие от энергии солнца. Большой популярностью пользуются также гибридные системы. Они комбинируют возобновляемую энергию с различным отопительным оборудованием и создают тем самым особенно эффективные и интеллектуальные системы.


Компания Vaillant — это:

Мировой лидер по производству отопительного оборудования, представленного более чем в 60 странах мира.
Семейная компания, головной офис которой расположен в г.Ремшайд, в Германии
140 лет опыта и инноваций
Полный ассортимент высокоэффективных системных решений для отопления и приготовления горячей воды
Пионер в разработке энергоэффективной техники на базе возобновляемых источников энергии
Развитый сервис и великолепное обслуживание клиентов
Более 60 международных наград с 2001 года
Обладатель престижной премии за самый устойчивый НИОКР в Германии. В ноябре 2009 года под патронатом Канцлера Германии А. Меркель состоялось вручение премии «Germany's most sustainable research and development». Из всех компаний, работающих в Германии, лауреатами премии стали 3 компании, в том числе Vaillant.

Мощность аппарата регулируется модулирующей горелкой
Регулирование температуры горячей воды
Автоматическое переключение в режим приготовления горячей хозяйственной воды при её расходе от 1,5 л / мин. и управление мощностью аппарата в зависимости от расхода и температуры нагреваемой воды
Принудительный отвод продуктов сгорания через сертифицированную систему дымоходов/ воздуховодов (для turboTEC pro)

Возможности установки Газового котла Vaillant atmo TEC pro VUW 240/5-3

Отопление и встроенное горячее водоснабжение
Подходит для реконструируемых и строящихся жилых домов и квартир, где невозможна установка дымохода обычной конструкции
Возможность установки в жилой зоне
Минимальный требуемый боковой зазор — 10 мм, все узлы доступны спереди


Оснащение Газового котла Vaillant atmo TEC pro VUW 240/5-3

Жидкокристаллический дисплей с подсветкой, кнопочное управление
Внутреннее программное обеспечение для контроля состояния, настройки параметров и поиска неисправностей
Встроенный проточный пластинчатый теплообменник для нагрева воды
Встроенный циркуляционный насос, закрытый расширительный бак, автоматический воздухоотводчик, автоматический настраиваемый перепускной вентиль, предохранительный вентиль, приоритетный переключающий вентиль с электроприводом
«Интеллектуальный» контроль давления в системе отопления
Первичный теплообменник из меди со средним КПД >= 91 %
Горелка из хромоникелевой стали
Постоянно действующая защита от замерзания
Защита от заклинивания насоса и трёхходового вентиля
Переключатель «ЗИМА / ЛЕТО»
Возможность настройки на частичную мощность в режиме отопления
Электронное зажигание и управление всеми функциями
Присоединительный комплект в комплекте поставки
Встроенный коммутационный модуль для интерфейса стандарта e-bus

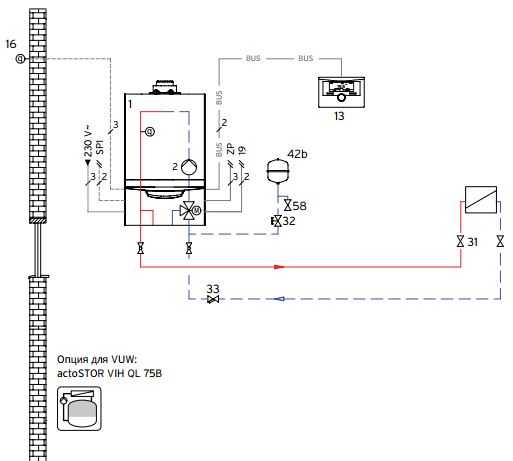

Гидравлическая схема газового котла Vaillant atmo TEC pro VUW 240/5-3


1 atmo TEC plus VU/VUW, turbo TEC plus VU/VUW
  atmo TEC pro VUW, turbo TEC pro VUW

2 Циркуляционный насос котла
13 Автоматический регулятор отопления VRC 470/4
16 Датчик наружной температуры
31 Подстроечный вентиль
32 Сервисный вентиль
33 Грязевый фильтр
42b Расширительный бак, дополнительный
58 Сливной вентиль

Схема подключения газового котла Vaillant atmo TEC pro VUW 240/5-3
Представленная схема системы отопления применяется в случае прямого подключения контура отопления к отопительному аппарату. Насос котла обеспечивает циркуляцию теплоносителя в системе отопления







Турбированный котел Vaillant atmo TEC pro VUW 240/5-3

В зависимости от конструктивного решения котельной, позволяет организовать систему подвода воздуха и дымоудаления через стену.

Атмосферный котел

Котел использует для горения взятый из помещения воздух и требует наличие классического дымохода для естественного удаления продуктов сгорания.



В офисе нашей компании вы можете узнать цену, сравнить цены, купить настенный отопительный двухконтурный газовый котел Vaillant atmo TEC pro VUW 240 / 5 - 3 ( Ваилант атмо ТЭК про ВУВ 240 / 5 - 3 ), а так же получить полную консультацию по немецкому газовому атмосферному двухконтурному котлу с открытой камерой сгорания Vaillant atmo TEC pro VUW 240 / 5 - 3 ( Ваилант атмо ТЭК про ВУВ 240 / 5 - 3 ) абсолютно бесплатно.
Наши специалисты помогут подобрать вам именно то отопительное оборудование, которое будет экономично в работе и комфортно в использовании.
Самовывоз конденсационного газового котла Valiant atmo TEC pro VUW 240 / 5 - 3 ( Валиант атмо ТЭК про ВУВ 240 / 5 - 3 ) по адресу г.Минск, ул.Монтажников 9, также вы можете воспользоваться услугой бесплатная доставка газового котла Vaillant atmo TEC pro VUW 240 / 5 - 3 ( Ваилант атмо ТЭК про ВУВ 240 / 5 - 3 ) в города Барановичи, Бобруйск, Брест, Витебск, Глубокое, Гомель, Гродно, Жлобин, Иваново, Калинковичи, Кобрин, Лида, Минск, Миоры, Могилев, Несвиж, Ошмяны, Пинск, Полоцк, Поставы, Рогачев, Слоним, Слуцк, Сморгонь и других городах и поселках Беларуси.

100kotlov.by

Газовый навесной котел Vaillant atmoTEC pro VUW INT 240/5-3 H

Газовый навесной котел двухконтурный Vaillant atmoTEC pro VUW INT 240/5-3 H с закрытой камерой сгорания с площадью обогрева 240 кв.м



Что говорят о товаре в сецсетях:
Бренд: Vaillant

Vaillant atmoTEC pro VUW INT 240/5-3 H


Данный агрегат принадлежит к современному поколению отопительных котлов с возможность приготовления воды для ГВС жилища. Префикс atmo, в маркировке изделия, свидетельствует о естественном способе удаления продуктов горения, предусмотренном конструкторами котла. Максимальная теплоотдающая мощность аппарата равна 24 кВт, доступно также модулирование ее в диапазоне от 8 до 20 кВт. Продуктивность контура ГВС настраивается в пределах 1,5-9,6 л/мин. Габаритно-монтажные размеры 700 мм x 410 мм x 300 мм, при минимальном боковом зазоре в 5 мм.
Регулировка мощности осуществляется модулирующей горелкой, которой управляет центральный блок. В систему аппарата встроен циркуляционный насос, с авторегулировкой интенсивности потока, а также, автоматический отвод воздуха. Главный теплообменник выполнен с интеграцией защитного покрытияSUPRAL из меди. Для нагрева ГВС воды, встроен дополнительный пластинчатый теплообменник, с покрытием, отсекающим образование накипи.
Из систем защиты, установлено следующее: защита AntiFrost, противозаклинюющая система насоса и 3-х ходового клапана.

Источник: Vaillant atmoTEC pro VUW INT 240/5-3 H двухконтурный котел.

Отзывы (1) для Vaillant atmoTEC pro VUW 240/5-3

Аренда авто в Крыму

Maximapefs (24.11.2018 07:26:30)

Написать отзыв

Если у нас нет к этому товару необходимой Вам инструкции - напишите нам ([email protected]) и мы обязательно её разместим.

aqua-life.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
