Регуляторы отопления.

Vaillant производит большой выбор автоматических регуляторов отопления, которые обеспечивают наиболее эффективное и экономичное управление работой котла и всех отопительных контуров системы отопления и горячего водоснабжения.

Автоматические регуляторы:

а) Регуляторы непрерывного действия по                         температуре воздуха в помещении :

(комнатный регулятор VRT 40,  Комнатный регулятор calorMATIC VRT 332)

1. Комнатный регулятор VRT 40.

При помощи селективного переключателя VRT 40 можно согласно индивидуальным потребностям, можно отрегулировать температуру в помещении.

  Конструктивные особенности возможности монтажа :

— управление настенным котлом в зависимости от температуры в помещении.

— подключается к клеммам ” 7-8-9 ” ( постоянное напряжение 24 В.)

— двухпозиционное регулирование (ВКЛ./ВЫКЛ.)

— возможность переключения на непрерывное регулирование.

  Совместимость:

— применяется для управления газовыми котлами atmoTEC / turboTEC.

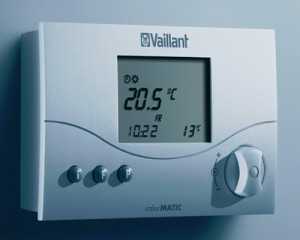

2. Комнатный регулятор calorMATIC VRT 332.

б) Двухпозиционные термостаты управления температурой в     помещении :

      ( темостат VRT 30, термостат calorMATIC 230 )

3. Термостат VRT 30.

4. Термостат calorMATIC 230.

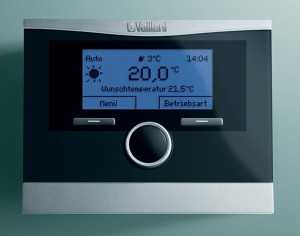

5. Комнатный регулятор отопления calorMATIC 370.

     (цифровой программируемый комнатный регулятор).

Артикул:  0020108146

Функции регулятора  Vaillant calorMATIC 370

• Интерфейс передачи данных стандарта e-bus
• Регулирует отопление, отталкиваясь от комнатной температуры при монтаже на стене
• Комбинированный переключающий цифровой таймер для временного управления отоплением с программой на неделю
• Взаимообратная передача данных между котлом и регулятором calorMATIC 370
• Графический многоязычный экран регулятора calorMATIC 370 (как и предыдущей модели calorMATIC 392) снабжен подсветкой
• Легко встраивается в панель управления с DIA-системой благодаря штекерным разъемам
• Регулятор calorMATIC 370 автоматически распознает место установки
• Модуляция мощности котла
• Программирование температуры на день/неделю, каникулы
• Регулирование 1 контура отопления.

6. Автоматическии регулятор отопления Vaillant VRC 410 S

Система управления отоплением по температуре наружного воздуха

Применяется для atmoVIT, atmoCRAFT, iroVIT, ecoTEC, ecoVIT.

Артикул:   300647

Особенности конструкции VRC 410 S

• Регулирование в зависимости от температуры наружного воздуха и по температуре воздуха в помещении при монтаже на стене (отключаемая функция)
• Комбинированный переключающий цифровой таймер для временного управления отоплением и горячим водоснабжением с программированием на неделю
• Управление одним прямым контуром отопления любого типа
• Регулирование по температуре обратной линии при помощи пропорционального управления горелкой для систем панельно-лучистого отопления
• Управление циркуляционной линией ГВС (при использовании дополнительного блока Арт. 306248)
• Прямая и обратная передача данных между котлом и регулятором. Индикация «Работа», «Сбой», «Наружная температура».

Возможности установки VRC 410 S

• Легко встраивается в atmo/turboMAX, atmoVIT и iroVIT, благодаря штекерным разъёмам
• Для системы отопления с радиаторами и системы панельно-лучистого отопления
• Автоматическое распознавание места установки

Оснащение VRC 410 S

• Центральный регулятор с ЖК-дисплеем
• Датчик наружной температуры VRC 693
• Цокольная плата для настенного монтажа

Функции

• Ночное снижение температуры
• Защита от замерзания установки
• Режимы «Отпуск», «Встреча»
• Однократный нагрев водонагревателя
• Выравнивание температуры помещений
• Подъём нулевой точки отопительной кривой
• Термическая дезинфекция водонагревателя

7.  Автоматическии регулятор отопления Vaillant VRC 420



Система управления отоплением по температуре наружного воздуха Только для настенных газовых котлов atmoTEC/turboTEC и напольного конденсационного котла ecoCOMPACT.



Артикул:  300655









Особенности конструкции calorMATIC 420

• Интерфейс передачи данных стандарта e-bus
• Регулирование в зависимости от температуры наружного воздуха и по температуре воздуха в помещении при монтаже на стене (отключаемая функция)
• Комбинированный переключающий цифровой таймер для временного управления отоплением и горячим водоснабжением с программированием на неделю
• Управление одним прямым контуром отопления любого типа
• Регулирование по температуре обратной линии при помощи пропорционального управления горелкой для систем панельно-лучистого отопления
• Управление циркуляционной линией ГВС (при использовании дополнительных блоков или программируемого выхода для насоса)
• Прямая и обратная передача данных между котлом и регулятором
• Графический многоязычный дисплей с подсветкой
• Только для аппаратов atmoTEC/turboTEC, ecoCOMPACT

Система управления отоплением по температуре наружного воздуха Применяется для atmoVIT, atmoCRAFT, iroVIT, ecoTEC, ecoVIT

Особенности конструкции VRC 420 S

• Регулирование в зависимости от температуры наружного воздуха и по температуре воздуха в помещении при монтаже на стене (отключаемая функция)
• Комбинированный переключающий цифровой таймер для временного управления отоплением и горячим водоснабжением с программированием на неделю
• Управление одним прямым контуром отопления любого типа
• Регулирование по температуре обратной линии при помощи пропорционального управления горелкой для систем панельно-лучистого отопления
• Управление циркуляционной линией ГВС (при использовании дополнительного блока Арт. 306248)
• Прямая и обратная передача данных между котлом и регулятором. Индикация «Работа», «Сбой», «Наружная температура».

Возможности установки VRC 420 S



• Легко встраивается в atmo/turboMAX, atmoVIT и iroVIT, благодаря штекерным разъёмам
• Для системы отопления с радиаторами и системы панельно-лучистого отопления
• Автоматическое распознавание места установки

Оснащение VRC 420 S

1. Центральный регулятор с ЖК-дисплеем

2. Датчик наружной температуры VRC 693

3. Цокольная плата для настенного монтажа



Функции:

1. Ночное снижение температуры

2. Защита от замерзания установки

3. Режимы «Отпуск», «Встреча»

4. Однократный нагрев водонагревателя

5. Выравнивание температуры помещений

6. Подъём нулевой точки отопительной кривой

7. Термическая дезинфекция водонагревателя



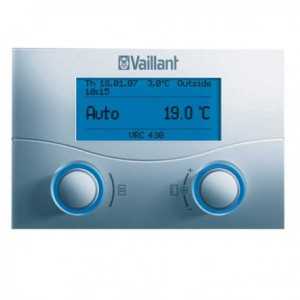

8. Автоматический регулятор отопления VRC 470.

(погодозависимый регулятор отопления и ГВС)



Артикул:   0020108132

Только для настенных газовых котлов atmoTEC/turboTEC и напольного конденсационного котла ecoCOMPACT.









Особенности конструкции :  calorMATIC 470

• Регулирование в зависимости от температуры наружного воздуха и по температуре воздуха в помещении при монтаже на стене (отключаемая функция)
• Комбинированный переключающий цифровой таймер для временного управления отоплением и горячим водоснабжением с программированием на неделю
• Управление одним прямым контуром отопления любого типа
• Регулирование по температуре обратной линии при помощи пропорционального управления горелкой для систем панельно-лучистого отопления
• Управление циркуляционной линией ГВС (при использовании дополнительных блоков или программируемого выхода для насоса)
• Прямая и обратная передача данных между котлом и регулятором
• Графический многоязычный дисплей с подсветкой
• Только для аппаратов atmoTEC/turboTEC, ecoCOMPACT
• Интерфейс передачи данных стандарта e-bus



Возможности установки calorMATIC 470

• Легко встраивается в панель управления с DIA-системой благодаря штекерным разъемам
• Автоматическое распознавание места установки

Оснащение calorMATIC 470

• Центральный регулятор с ЖК-дисплеем
• Датчик наружной температуры VRC 693
• Цокольная плата для настенного монтажа

Функции:

• Ночное снижение температуры
• Защита от замерзания установки
• Режимы «Отпуск», «Встреча»
• Однократный нагрев водонагревателя
• Выравнивание температуры помещений
• Подъем нулевой точки отопительной кривой
• Термическая дезинфекция водонагревателя



Модули управления регуляторов.



а).Модуль ” 2 из 7 “- для управления внешними               устройствами.

(расширяет  управление внешними устройствами)

Только для использования с atmoTEC/turboTEC, ecoTEC plus, eco-COMPACT, ecoVIT, ecoCRAFT ( совместим с устройствами имеющих шину — eBUS ).



Артикул:  0020017744



Модуль ” 2 из 7 ” (VR 40)  совмещает в себе 6 (шесть) функций   управления внешними устройствами:



1.  Управляет одним циркуляционным насосом ГВС.

2.  Управляет одним дополнительным циркуляционным насосом системы отопления.

3.  Управляет внешним отсекающим клапаном газопровода.

4.  Управляет блокировкой вытяжного кухонного колпака.

5.  Управляет передачей сигнала сбоя на диспетчерский пункт.

6.   Управляет внешним клапаном дымохода.



Можно использовать 2 функции одновременно в любом сочетании. К аппарату подключается только один дополнительный модуль. Встраивается в клемный шкаф.



б). Смесительный модуль VR 61/2   (в сочетании с VRC 470 )

При использовании смесительного модуля VR 61/2 добавляет cледующие контура:

а). Один насос загрузки или циркуляционный насос.

б). Один насос отопительного контура 1.

в). Один насос отопительного контура 2.

г). Один смесительный клапан.

д). Один датчик температуры теплоносителя в подающей линии 2.

е). Регулятор VRC 470 (разьемы для регулятора на плате модуля).







в). Смесительный модуль VR 68/2

( в сочетании с  VRC 470 служит для управления гелеоконтуром).







г). Модуль дистанционного управления VR 81/2.

В сочетании  с  VRC 470 служит для дистанционного управления температурой в помещении.

Артикул:   0020129324

Для организации дистанционного управления одним контуром отопления с регулятором calorMATIC 470 (430). Интерфейс e-bus. Переключатель режимов работы контура.

Примечание: В системе регулирования возможно использование только одного прибора



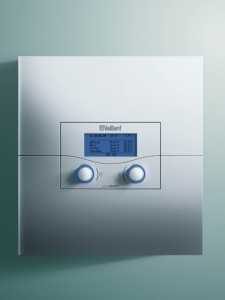

9. Автоматический регулятор отопления colorMATIC 630/3



(дает возможность управлять двумя контурами отопления со смесителем, одним контуром отопления без смесителя, водонагревателем и циркуляционным насосом горячего водоснабжения, управляет датчиком температуры подающей линии (гидрострелки и датчиком бойлера). Также конфигурации может расширяться с помощью дополнительных компонентов (прибор дистанционного управления VR 90/3). Служит для управления по наружной температуре каскадными и многоконтурными системами отопления).







Система управления отоплением по температуре наружного воздуха

Особенности конструкции calorMATIC 630/3

• Монтаж на стене
• Система Pro E
• Возможность каскадного управления 2 котлами с интерфейсом управления Vaillant (7-8-9)
• Управление 2-х ступенчатой горелкой котла GP 210
• Регулирование в зависимости от температуры наружного воздуха
• Управление отоплением и горячим водоснабжением по таймеру с программированием на неделю
• Регулирование температуры подающей линии при помощи пропорционального управления горелкой котла
• Управление 2-мя контурами отопления со смесителем, 1 нерегулируемым контуром отопления, 1 контуром ёмкостного водонагревателя с насосом и управление циркуляционным насосом системы горячего водоснабжения
• Двухпроводной интерфейс стандарта e-bus для соединения всех компонентов системы. Суммарная длина до 300 м.
• Текстовый многоязыковой дисплей (русский язык включен)



Возможности установки calorMATIC 630/3

• Подходит для управления как системами отопления с радиаторами, так и с системами панельно-лучистого отопления, а также системами воздушного отопления, дополнительными водонагревателями, комфортным тёплым полом, нагревом бассейна, теплообменником климатической установки
• Возможность управления компактными теплоцентралями из напольных котлов с DIA-системой или настенных котлов (от 2-х до 6-ти штук) при использовании модулей VR 30/2 (VR 32) или из любых других котлов при использовании модулей VR 31
• Расширение системы управления дополнительными контурами (до 12 шт.) при использовании модулей VR 60
• Возможность использования приборов дистанционного управления VR 90/2 (для первых 8-ми отопительных контуров системы)
• При необходимости центральный регулятор можно разместить в любом месте здания с помощью адаптера VR 55



д). Смесительный модуль VR 60/3.

(система регулирования с модульной шиной)







Назначение.

Смесительный модуль VR 60 применяется для системного расширения регуляторов
регуляторов сalorMATIC 630, auroMATIC 620 и тепловых насосов.



Монтаж.

1. К регулятору можно подключить 6 (шесть) смесительных модулей.

2. Настройка отопительных программ и всех параметров производится при помощи
регуляторов colorMATIC 630 или auroMATIC 620 при помощи электронной шины.

3. модуль VR 60 также может работать отдельно с приборами дисчтанционного
управления VR 80 и VR 90.

4. Подключения насосов и датчиков выполняются на сесительном модуле через
штекеры системы ProE.

5. Смесительный модуль VR 60 устанавливают на стене, рядом с управляемыи
смесительными контурами.



Назначение модуля VR 60/3.

1. Управляет двумя смесительными контурами.

2. При помощи телефонного дистанционного переключателя teleSWICH
подключенного к colorMATIC 630 и auroMATIC 620, можно переключать режимы
работы регулирующего приборы с любого места по телефону.



Каждый контур в зависимости от потребности может управлять:



a). Отопительным контуром (радиаторный контур, контур теплого пола ).

б). Контуром горячей воды (контур загрузки бойлера и циркуляции ГВС)

в). Регулирование с фиксированной заданной величиной.

г). Повышением температуры обратной линии.



 10. Прибор дистанционного управления VR 90/3.

с датчиком температуры.(работает только с регулятором  colorMATIC 630/3).



Артикул:   0020040080



Назначение.



Устройства дистанционного управления VR 90 служит для индивидуальной

настройки и управления конкретного отопительного контура через

центральный регулятор отопительной системы colorMATIC 630, auroMATIC 620

или geoTHERM.



Монтаж.



1. Можно подключить максимум 8 (восемь) приборов дистанционного
управления VR 90.

2. Прибор дистанционного управления VR 90 устанавливают на внутренней
стене помещения на высоте 1,5 м.

3. Соединение VR 90 с отопительной системой присходит с помощью
2-х жильного шинного провода eBUS.

4. Все настройки производжятся в центральном регуляторе котла.

5. Для электромонтажа прибора используют провода сечением 0,75 мм.кв. и
длинна шинного провода не должна превышать 300 м.



Для одной регулирующей системы можно установить разное количество
приборов дистанционного управления:



а). Для colorMATIC 630 — максимально 8 приборов дистанционного управления.

б). Для auroMATIC 620 — максимум 7 приборов дистанционного управления.

в). Для geoTHERM — максимум 6 приборов дистанционного управления.



в). Настенный адаптер VR 55.



 Для центрального регулятора  colorMATIC 630/3, необходим для размещения процессорной части за пределами котельной.

Артикул: 306790

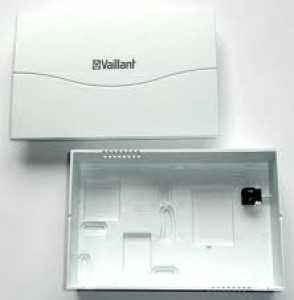

Настенный адаптер для блока VRC 630 Vaillant VR 55 предназначен для удобства использования котлов Vaillant.



Настенный адаптер для блока VRC 630 — Vaillant VR 55 имеет следующие достоинства и преимущества:

1. Предоставляет возможность вынести из помещения котельной процессорную часть регулятора calorMATIC, оставив там только цокольную плату с системой Pro E.
2. При этом центральный блок VRC 630 можно использовать как комнатный датчик температуры для одного из контуров отопления.

В комплект поставки входят:

• Декоративная цокольная плата с системой Pro E.
• Декоративная крышка для монтажного проёма процессорной части на регуляторе calorMATIC.

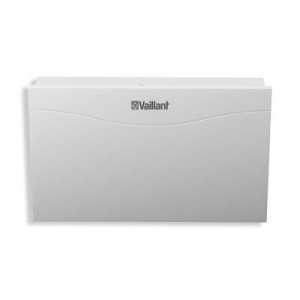

г). Коммутационный модуль  VR 31 (306786) для котлов ранних (старых ) модулей (нужно уточнять при подборе оборудования).





д). Коммутационный модуль VR 32/3

((0020139895) для котлов с подключение управления по шине e-BUS для colorMATIC 603/3.







е).  Коммутационный модуль VR 30/3

для котлов без шины e-BUS с подключением управления на клеммы «7-8-9».

Артикул: 0020139894







Модуль коммутационный Vaillant VR 30/2  устанавливается в клемном шкафу котла. Необходим для создания каскада из котлов в количестве более 2-х. В этом случае на каждый котёл каскада устанавливается 1 модуль. Максимальное число модулей в системе—6.







ж). Комнатный термостат VRT 250.









— Недельное программирование блока ” 5-2 ” (два блока: 5 рабочих дней и 2 выходных) или ” 7 ” (настройка каждого дня недели индивидуально).                                                                                   — Термостат помещения для автоматического управления комнатной температурой в диапазоне              5-35 .
— Защита от замерзания.
— Электропитание от батареек.
— Настенный монтаж.
— Управляющий сигнал: 220 В / 50 Гц или 24 В постоянного тока.



з). Датчик температуры наружнего воздуха Vaillant МКС 693.













и).  Vaillant  VR 10  Датчик температуры подающей линии.

Артикул: 306787

Для использования в качестве датчика температуры подающей линии дополнительных контуров со смесителем и других. В объём поставки входит крепёжная лента для монтажа на трубе (контактный датчик). Можно использовать как погружной датчик для насосных групп со смесителем.







. Смесительный модуль VR 60/3 (модуль для двух смесительных дополнительных контуров только в сочетании с  colorMATIC 630/3).



. Смесительный модуль VR 68/2 ( в сочетании с  VRC 470 служит для управления гелио контуром).



. Модуль дистанционного управления VR 81/2 ( в сочетании  с  VRC 470 служит для дистанционного управления температурой в помещении).



. Прибор дистанционного управления VR 90/3 с датчиком температуры.(работает только с регулятором  colorMATIC 630/3).

















Также по этой теме:

santexmontagi.ru

Автоматика Vaillant – атоматика котла и регуляторы отопления Vaillant

Современные системы отопления представляют собой сложный комплекс устройств и коммуникаций, согласованную работу которых обеспечивают электронные системы управления, называемые автоматикой. В данной статье мы расскажем об особенностях систем автоматики Vaillant. В зависимости от особенностей отопительной системы автоматика Vaillant может включать в себя блок управления работой котла, регуляторы температуры, датчики температуры воздуха и теплоносителя в системе отопления, а так же блок удаленного управления работой котельной через сеть Интернет. Далее мы подробнее расскажем о каждом элементе системы управления и дадим описание решаемых им задач.

Автоматика котла Vaillant

Все настенные и напольные котлы Vaillant оборудованы встроенной системой автоматики решающей две основные задачи:

• обеспечение безопасности работы котла
• поддержание параметров теплоносителя в системе отопления и управление приготовлением воды для горячего водоснабжения в соответствии с выбранной программой

Безопасность работы обеспечивают: датчики температуры котла, система контроля пламени горелки, датчик опрокидывания тяги, система розжига и т.д. При возникновении неполадок автоматика может остановить котел и перекрыть подачу топлива. На электронный дисплей выводиться информация о неисправности и другие данные (зависит от модели котла).

Управление температурой теплоносителя и воды в системе горячего водоснабжения осуществляется по программе выбранной пользователем или по сигналам датчиков расположенных в помещениях или на улице (погодозависимая автоматика Vaillant). Установка погодозависимой автоматики позволяет максимально оптимизировать работу отопительной системы, а значит снизить затраты на топливо для котельной.

Автоматика Vaillant – регуляторы отопления

Регуляторы отопления Vaillant служат для управления температурой воздуха в помещениях и бывают двух типов: комнатные и погодозависимые.

Комнатные регуляторы отопления Vaillant размещаются на стене в отапливаемом помещении. Регулятор оснащен датчиком измеряющим температуру воздуха в помещении по сигналу, которого осуществляется управление работой котла. В зависимости от модели регулятор может быть оборудован электронным дисплеем для удобного управления параметрами работы системы.

Погодозависимая автоматика Vaillant управляет температурой теплоносителя в системе отопления в зависимости от температуры воздуха на улице. Такая схема работы позволяет регулятору действовать на упреждение, не допуская колебаний температуры в помещениях. Благодаря более точному управлению производительностью котла достигается существенная экономия топлива.

Как комнатные, так и погодозависимые регуляторы отопления Vaillant могут обладать рядом дополнительных функций. Например, управление отоплением и ГВС по таймеру с возможностью программирования режимов работы на неделю, выравнивание температуры в помещениях, функция термической дезинфекции бойлера и т.д.

Автоматика Vaillant – удаленный контроль и управление

С развитием информационных технологий появилась возможность осуществлять контроль и управлять работой котельной удаленно посредством сети Интернет. Для того чтобы обеспечить связь с отопительной установкой необходимо заключить договор на сервисное обслуживание с одним из авторизованных сервисных центров Vaillant, а так же приобрести и установить специальный модуль vrnetDIALOG.

Как это работает? В случае возникновения неполадок на мобильный телефон сервисного специалиста приходит смс с кодом неисправности, после чего он может попытаться решить проблему удаленно либо выехать на объект, взяв с собой необходимый инструмент и запасные части. В любом случае устранение неисправности происходит значительно быстрее. Еще одной возможностью данной системы является управление всеми параметрами работы отопления из любой точки мира, где есть доступ к сети Интернет. Например, можно протопить дачу перед приездом зимой на выходные или проконтролировать работу системы отопления уезжая в отпуск.

ООО «ТЕПЛОСТРОЙМОНТАЖ» более 15 лет оказывает услуги в области проектирования, установки и сервисного обслуживания отопительных систем. Наша компания является официальным сервисным центром Vaillant. Получить консультацию по всем вопросам связанным с автоматикой Vaillant можно по телефону (495) 481-22-23 или отправив Ваш вопрос на e-mail: [email protected] указав в письме телефон для связи с Вами.

www.tsm-company.ru

Модуль дистанционного управления VR 91 – Расширение конфигурации регулятора multiMATIC VRC 700/х

URL

http://www.vaillant.ru/customers/products/vr-91-25280.html

Path

Расширение конфигурации регулятора multiMATIC VRC 700/х

• Интерфейс передачи данных стандарта eBus
• Отопление и охлаждение
• Настройка комнатной температуры для зон отопления
• измерение и отображение комнатной температуры
• Сообщения об ошибках

Удаленное управление

Где купить

Обзор

Описание:

• Интерфейс передачи данных стандарта eBus
• Отопление и охлаждение
• Настройка комнатной температуры для зон отопления
• Зональная настройка временных диапазонов
• Быстрые настройки “вечеринка”, “один день дома”, и т.д.
• Функция «отпуск»
• Измерение и отображение комнатной температуры
• Возможность выбора функции “домашний экран” между отоплением и охлаждением
• Сообщения об ошибках
• Выбор языка

Работает только в комбинации с регулятором отопления multiMATIC VRC 700/х!

Погодозависимый регулятор отопления

Позволяет управлять работой котельной исходя из температуры воздуха снаружи благодаря специальному датчику наружной температуры. Таким образом, достаточно лишь один раз настроить работу регулятора и вам будет обеспечена постоянная комфортная температура в помещении. Они обеспечивают наиболее эффективное и экономичное управление работой котла. Оснащенные дополнительными модулями, регуляторы отопления Vaillant способны поддерживать комплексные отопительные системы, включающие в себя до 9 смесительных отопительных контуров.

Технические характеристики

Технические характеристики

Наименование прибора	Заказной номер
Модуль дистанционного управления VR 91	0020171336

Дополнительное оборудование

Дополнительное оборудование

Автоматический регулятор отопления multiMATIC VRC 700

• Интерфейc передачи данных стандарта eBus
• Погодозависимое регулирование
• Поддержка ГВС, включая рециркуляцию и вентиляцию
• Цифровой таймер временных отрезков для управления отоплением, ГВС и рециркуляцией
• Графический многоязычный дисплей с подсветкой

Документация

Где купить

www.vaillant.ru

Модуль Vaillant “1 из 5” (306253) расширения функций

Высота, мм	70
Ширина, мм	160
Глубина, мм	120
Бренд	vaillant
Бренд (рус.)	Вайлант
Модель	“1 из 5″
Товар	модуль
Тип	управляющий
Назначение	для управления внешними устройствами
Монтаж	встраиваемый
Кол-во контуров	2
макс. кол-во модулей в системе	1
диапазон рабочей температуры ов, °c	0-40
Напряжение, в	230
таймер	нет
поддержка гвс	есть
Возможность программирования	Нет
Доп. функции	(5) управление: циркуляционным насосом гвс, дополнительным циркуляционным насосом системы отопления, внешним отсекающим клапаном газопровода; блокировка вытяжного кухонного колпака; передача сигнала сбоя на диспетчерский пункт
кол-во одновременно выполняемых функций	1
Совместимость	системы управления calormatic 370, calormatic 470
принадлежности	кабель связи и крепления
Страна	Германия
Гарантия	2 года
Наличие	Есть

boiler-gas.ru

Автоматика Vaillant | Отопление, водоснабжение, водоотведение , монтаж



              Модуль дистанционного управления VR 91



Предназначен для расширения возможностей регулятора multiMATIC 700/2 по управлению отопительными контурами и обеспечивает дистанционное управление в зоне через интерфейс поредачи данных eBUS.



Артикул 0020171336









Управляет :


1. Настройка температур для зон отопления..

2. Измениние комнатной температуры.

3. Отопление и охлаждение.



Особенности конструкции:



— изменения отображения комнатной температуры.

— интерфейс поредачи данных eBUS.

— настройка комнатной тампературы для зон отопления…

— зональная настройка временных диапазонов.

— настройка режимов « Вечеринка», ” Один день дома ” и т.д.

— настройка режима ” Отпуск “.

— отображение изменений комнатной температуры.

— возможность выбора функции «Домашний экран» между отоплением и охлаждением.

— сообщения об ошибках.

— монтаж на стене.



Режимы работы:

— отопление.

— охлаждение.



Особые режимы работы:

— 1 День режим я дома.

— 1 День режим вне дома.

— 1 х Проветривание.

— Режим вечеринка.



Уровень управления (задаются желаемые параметры)

— Температура отопления День.

— Температура охлаждения День.

— Температура отопления Ночь.

— Температура помещения.

— Желаемые температуры (по Зонам)



Временные программы отопления и охлаждения.

— Отдельные Дни и блоки Дней.

— Временные окна.

— Дни вне дома.

— Планирование Дней дома.



Монтаж прибора VR 91.

— Прибор устанавливается на внутренней стене основного помещения.

— Высота монтажа прибора — 1,5 м. от пола.



Подключение VR 91 к теплогенератору.

— При длине пороводов более 10 м.пог. прокладывать провода питания 220 В. отдельно

от проводив шины данных eBUS.

— При подсоединении проводов шины данных eBUS не обязательно соблюдать

полярность.



Комплектация:

1. Усройство дистанционного управления VR 91  (1 шт.)

2. Крепеж ( 2 винта и 2 дюбеля).

3. Руководство по эксплуатации и монтажу.



santexmontagi.ru

Приборы и автоматика котлов Vaillant Turbotec / Atmotec

___________________________________________________________________________

Газовая арматура – Природный/Сжиженый газ

На газовой арматуре котлов Vaillant Turbotec / Atmotec имеется два газовых вентиля.

Предохранительный вентиль (MV1) и вентиль регулировки (MV2). При команде на нагрев предохранительный вентиль срабатывает приблизительно при 22В DC.

Вентиль регулировки газовой арматуры имеет шаговый двигатель. Электрический запуск привода производиться электроникой прибора. При этом от электроники на шаговый двигатель подается точно определенное число шагов в зависимости от выставленного уровня мощности.

Число шагов является непосредственной мерой степени открытия, и соответственно количества пропущенного через вентиль газа. Двигателю требуется прибл. 2 сек. на переход из позиции “закр.” (шаг “0”) до позиции “откр.” (шаг “430”).

Возникшие при попеременном прохождении тока через катушки магнитные поля приводят в движение шпиндель, отмеряющий точный ход для выпуска соответствующего количества газа. В обесточенном состоянии вентиль регулировки удерживается в исходной позиции пружиной.

При команде на нагрев электроника котлов Vaillant Turbo tec / Atmotec запускает параллельно обе катушки вентилей. Предохранительный вентиль (магнитный вентиль 1) полностью открывает подачу газа, в противоположном потоку газа направлении. Таким образом, газ попадает на вентиль шагового двигателя (вентиль двигателя 2).

Электроника приводит в движение шаговый двигатель в противоположном потоку направлении в положение “Розжиг”, а затем, по истечении времени блокировки модуляции, переводит в позицию “Номинальная мощность”. Во “Время открытия” происходит розжиг горелки. Если электрод ионизации распознал пламя, розжиг отключается. Выставить специальное количество газа для розжига невозможно.

Оно выставлено на значение 5% свыше минимальной нагрузки. Шаговый двигатель меняет позицию до тех пор, пока имеется разница между заданным и действительным значениями подачи.

Сопротивление потока газа на арматуре без регулятора должно быть таким, что бы при полностью открытом клапане и номинальном динамическом давлении газа на входе, количество газа быть оптимальным для номинальной нагрузки.

Для подгонки общего сопротивления потока газа на выходе газовой арматуры в котлах Vaillant Turbotec / Atmotec устанавливается предварительная форсунка. Так же как и некоторые варианты для жидкого газа.

Предварительная форсунка находится на выходе газовой арматуры. При изменении давления на подаче изменяются так же давления на выходе или на горелке.

Газовая арматура – Регулировка производительности

При активизации контрольной программы Р.1 возможна проверка максимальной производительности прибора. В качестве специфического параметра установки нагрузка отопления является установка частичной мощности кодом диагностики d.0.

При активизации контрольной программы Р.2 можно установить минимальную производительность прибора.

Минимальная производительность аппарата составляет приблизительно 40 % для котла Turbotec, 35% для котла Atmotec 28.

Газовая арматура для природного газа с редуктором

Задачей регулятора на арматуре является выравнивание колебаний давления на входе. Регулировка производится по нормативному значению, определяемому номинальным давлением на подаче.

Высокие давления на подаче полностью выравниваются регулятором. Давление на выходе или на горелке не увеличивается.

Регулятор допускает подключение котла Vaillant Turbo tec / Atmotec даже при давлении в 13 мбар. Это означает, что регулятор даже при низком давлении на выходе в зависимости от искомого давления открывает до определенного положения вентиль регулировки, выравнивая, таким образом, давление на выходе.

Но если вентиль регулировки давления открыт полностью, а давление на подаче продолжает падать, то выравнивание уже невозможно. Давление на выходе продолжает падать вместе с давлением на подаче.

Атмосферная горелка с предварительным смешением

Речь идет о атмосферной горелке с предварительным смешением из группы Vaillant.

В зависимости от числа камер горелка оснащена распределительной трубкой с соответствующим числом форсунок.

Распределительная трубка (носитель камеры) с форсунками горелки закреплена на раме прибора под камерой сгорания. К ней привинчена горелка. Распределительная трубка изготовлена из профилированной стали и выполнена в виде прямоугольника.

Уменьшение выбросов NOx

В зависимости от нагрузки первичное содержание воздуха на горелке с незначительным количеством вредных веществ составляет от 110 % до 130 %. Это достигается выбором конфигурацией смесительных трубок, инжекторов и профилем отверстий горелки.

Благодаря этим мерам достигается почти совершенная предварительная смесь газа и воздуха. Время нахождения азота и кислорода в зоне высоких температур очень непродолжительно благодаря небольшой высоте пламени этой горелки. Вследствие этого образуется меньше термического NOx.

Горелка соответствует требованиям класса 3 NOX, эмиссии = 150 мг/кВч.

Электроды розжига и блок контроля пламени

Розжиг смеси газа и воздуха производит парный электрод розжига. Для розжига смеси расстояние от горелки составляет 5 мм. На передней части находится комбинированный блок контроля и запала (тройник) из керамики (BERU) или металлической шины (CAST).

Электроника котлов Vaillant Turbotec / Atmotec

Газовые настенные котлы Vaillant Turbotec / Atmotec оснащены электроникой платой с коммуникативными свойствами. Благодаря этому обеспечивается быстрая (= 3 сек.) коммуникация в двух направлениях между блоком управления (BMU), интерфейсом прибора (AI) и приборами управления через шину Bus.

Все изменяемые параметры для надежности сохраняются дважды как в AI, так и в BMU.

Конструкция и функция электронных плат

Электроника обеспечивает все функции управления и регулировки. В плате заложены так же функции блока питания и автоматики розжига. Состояние прибора постоянно контролируется, проводится анализ неисправностей и визуально отслеживается статус прибора. Важные данные сохраняются.

Котлы Vaillant Turbotec / Atmotec не имеют отдельного трансформатора питания. Функции трансформатора выполняет встроенный в плату импульсный блок питания.

Электроника имеет предохранитель в 2 A. При неисправности дисплей остается затемненным и прибор не функционирует.

При активизации контрольных программ можно провести на приборе проверки и регулировки разных параметров.

Активизация контрольных программ

Контрольные программы стартуют при одновременном включении “Сеть вкл.” и нажатии кнопки “+” на 5 сек. На дисплее появляется показание P.0.

Нажатием кнопки “+” или “B” номер контроля считывается вверх или вниз. Нажатием кнопки “i” стартует контрольная программа.

Выйти из контрольной программы можно одновременным нажатием кнопок “i”B и “+”. Контрольная программа завершается автоматически через 15 минут.

С началом работы контрольной программы P.0 котел начинает работать в положении отопления, а насос отопления периодически запускается. Цикл: 15 сек. “Вкл” 10 сек. “Выкл”. Эта операция повторяется 15 раз.

Общая продолжительность B приблизительно 6 минут. На дисплее попеременно появляются показания “P.0” и “HP”.

По завершении этого цикла или при нажатии кнопки “i” происходит выпуск воздуха из контура питьевой воды в той же последовательности и тогда на дисплее высвечиваются “P.0″ и SP”.

Автоматика розжига и контроля пламени котлов Vaillant Turbotec / Atmotec

Автоматика розжига и контроля пламени (GFA) розжигает газовоздушную смесь и контролирует пламя. Если автоматика не распознала в течение 8 секунд безопасного времени пламя, то следуют еще две попытки розжига.

Пауза между попытками составляет 15 секунд. После третьей безуспешной попытки производится отключение. Сообщение о неисправности F.28.

Первая попытка производится при стабильном количестве газа для розжига, а при второй и третьей попытках количество газа последовательно увеличивается к 100 % (см. диаграмму) до возгорания и опознания пламени. Если прибору понадобилось более одной попытки, то электроника на 15 минут

уже при первой попытке увеличивает количество газа в соответствии с диаграммой.

При этом образуется более плотная (способная к возгоранию) газовоздушная смесь. На приборах для жидкого газа делается только две попытки B обе со стабильным количеством газа. И в этом случае после двух безуспешных попыток появляется показание неисправности F.28.

Практически при пропадании пламени делается только одна попытка и через 8 секунд показывает ошибку F.29. Сразу после опознания пламени автоматикой контроля пламени (GFA) горелка отключается и стартует время стабилизации в 3 секунды. В течение этого промежутка времени пламя должно постоянно распознаваться.

Проверка исправности автоматики розжига и контроля пламени

Проверка безопасности должна проводиться после каждого сервисного обслуживания.

Для этого замыкается кабель ионизации. Котел Vaillant Turbotec / Atmotec во время проверки должен работать.

Автоматика розжига и контроля пламени (GFA) должна через 8 секунд отреагировать на ошибку и остановить подачу газа. Проверка безопасности ни в коем случае не должна производиться перекрытием подачи газа, т.к. в этом случае нельзя проверить герметичность газового вентиля.

Рабочие приоритеты

Рабочие режимы и функции отрабатываются по следующим приоритетам:

– Функции отработки неисправностей, самодиагностика (высший приоритет)

– Функция трубочиста

– Нагрев теплой воды

– Горячий старт

– Отопление

– Защита от замерзания

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru
