Теплый пол (водяной теплый пол)

• VALTEC
• Теплый пол (водяной теплый пол)

Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами. Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.

VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.

Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м². Воспользовавшись этими спецификациями, можно самостоятельно укомплектовать систему напольного отопления своего дома или при выполнении монтажных работ на объекте заказчика.

В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м²».

Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

Задай свой вопрос по водяным теплым полам



Интервью



Водяной теплый пол valtec: есть ответы на все вопросы

Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.

Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие. Малейший простой на месте – это шаг назад. Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.

В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным. Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.

Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.

Поскольку тепло распределяется в помещении равномерно, средняя температура в комнате может быть понижена на 2 °С без изменений в ощущениях тепла человеком, что обеспечивает экономию энергии на 10–20 %. И это при стандартной высоте потолка в 3 м. В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.
Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.

А в чем проявляются эстетика и гигиеничность «теплого пола»?
– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов. Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.
Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.

Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий. Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.

Как и другая продукция VALTEC, компоненты для напольного отопления имеют 7-летнюю гарантию от производителя.

Водяной теплый пол: вопросы и ответы – проектирование, монтаж, эксплуатация

valtec.ru

Тёплый водяной пол Valtec – советы по выбору и поэтапному монтажу систем Валтек

Содержимое:

1. Историческая справка о марке Valtec
2. Трубы для водяных полов Valtec
3. Коллекторы для тёплого пола Валтек
4. Подложка для теплого пола Valtec
5. Чем продукция Valtec лучше конкурентов рынка

По сравнению с европейскими гигантами Rehau или Nexans, производитель Valtec является относительно молодым, развивающимся предприятием. Но как показывает статистика, отопительные системы, запорная и регулирующая арматура, производимая компанией Валтек, имеет повышенный спрос у отечественного потребителя. Почему тёплый водяной пол Valtec пользуется такой популярностью?

Историческая справка о марке Valtec

Хотя в большом количестве источников можно найти информацию, что компания Валтек является итальянской, это не совсем так. Идея создания предприятия наравне принадлежит российским и итальянским специалистам.

Изначально, основным направлением компании является производство запорной и регулирующей арматуры, систем водоснабжения и отопления, оптимально соответствующих отечественным условиям эксплуатации.

На сегодняшний день, оборудование Valtec для систем водяного напольного отопления, а также большинство комплектующих, попадающих на рынок отопительного оборудования, изготавливаются в Китае. Представители компании тщательно следят за качеством продукции, проверяя её на соответствие европейским и российским нормам и стандартам.

Трубы для водяных полов Valtec

Труба для теплого пола Валтек изготавливается в двух базовых вариантах:

• Металлопластиковая труба для тёплого пола Valtec – предназначена для монтажа и использования в питьевом, радиаторном, потолочном отоплении. Монтируется обжимным методом. Наружный диаметр от 16 до 40 мм. Легко гнется без потери целостности защитного слоя.

• Сшитая красная полиэтиленовая труба Valtec для укладки теплого водяного пола. Внутренний просвет не зарастает. Трубы не подвержены коррозии, устойчивы к изменению температуры и механическим повреждениям, хорошо держат форму. Главное достоинство сшитого ПВХ состоит в том, что оболочка трубопровода устойчива к агрессивному воздействию цементного раствора. Срок эксплуатации не менее 50 лет.


Монтаж труб выполняется с помощью пресс – фитингов, разработанных на базе компании Валтек. Уникальный метод соединения облегчает укладку и обеспечивает высокие прочностные характеристики соединений.

Коллекторы для тёплого пола Валтек

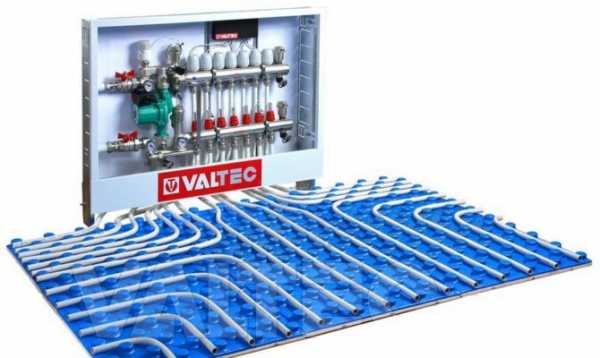

Насосно-смесительный узел для теплого пола Valtec состоит из нескольких важных узлов, к которым относится:

1. Насосно-коллекторный блок.

2. Регулировочные краны.

3. Запорные клапаны.

4. Кронштейны для крепления.

5. Дополнительные резьбовые гнезда, дающие возможность при необходимости подключить клапан удаления воздуха из системы, байпас и т.д.


Подключение водяного теплого пола через коллектор Valtec позволяет отапливать помещение, используя в качестве теплоносителя воду и гликолевый антифриз.

Какие технические особенности отличают Валтек?

• Принцип работы узла смешения. Температура теплоносителя, циркулирующего в традиционных системах отопления радиаторного типа, колеблется в пределах 60-80°С. Для теплых полов необходимо, чтобы жидкость в системе прогревалась до 35-40°С, следовательно, необходимо снизить температуру нагрева.
  Смесительный узел подмешивает к нагретому уже остывший теплоноситель. От точной настройки смесительного узла зависит длительность эксплуатации теплых полов и используемого напольного покрытия.

• Коллекторная группа. Максимальная длина используемой трубы для теплых полов 70 п.м. Поэтому чаще всего отапливаемое помещение делят на зоны и для каждой укладывают водяной контур. Чтобы обеспечить равномерную подачу теплоносителя, используется гребенка.
  Правильная настройка коллекторной группы позволит обеспечить равномерное давление в каждом уложенном водяном контуре. Системы Валтек предлагают покупателю гребенки с 2-12 отводами для подключения.

• Расходомеры – механическая регулирующая арматура, основной задачей которой является обеспечения равномерного поступления теплоносителя в водяной контур отопления. Регулировка расходомеров Валтек осуществляется вручную. Выставляется необходимое давление, в зависимости от длины уложенной трубы.


Обвязка коллектора выполняется согласно приложенной инструкции производителя. Особенно важно соблюдать указания относительно расположения циркуляционного насоса, установки сервопривода и т.д.

Подложка для теплого пола Valtec

Эффективность, высокие теплоизоляционные и эксплуатационные характеристики подложки для пола Valtec обеспечивает использование мультифольги. Толщина материала всего 3 мм. Вместе с тем, уникальное устройство подложки обеспечивает надежную тепло и пароизоляцию.

Труба фиксируется соединениями гарпунного типа. Вспененная теплоизоляция Валтек имеет нанесенную на фольгированный слой разметку, что облегчает монтаж и раскладку трубопровода.

При использовании сухого метода укладки, широко применяются стальные тепло распределительные панели Valtec. Пластины равномерно распределяют тепло и обеспечивают лучший прогрев напольного покрытия.

Чем продукция Valtec лучше конкурентов рынка

Изначально компания была создана, чтобы удовлетворить запросы отечественного потребителя. В результате были разработаны системы отопления, оптимально соответствующие техническим параметрам и особенностям эксплуатации на территории РФ и близлежащих стран. Полы могут работать на антифризе, что позволяет их использование в автосервисах, гаражах и т.д.

Автоматика Valtec дает возможность свести участие человека в процессе отопления к минимуму. Запорная арматура и труба устойчива к воздействию агрессивной среды, что позволяет ее длительную эксплуатацию даже при использовании «жесткой» воды. Стоимость системы отопления намного ниже, чем у других производителей, что также добавляет популярности.

Продукция компании Валтек оптимально подходит для частного дома, помещений с повышенной влажностью и большой вероятностью промерзания пола.

avtonomnoeteplo.ru

VALTEC | Системы отопления (водяное отопление)

• VALTEC
• Системы отопления (водяное отопление)

Оборудование VALTEC решает все проблемы с комплектацией системы отопления. Благодаря отработанной технологии производства и монтажа, технической поддержке, широкому ассортименту оборудования, материалов и инструмента работа с нашей продукцией покажется вам простой и увлекательной. Созданные специалистами VALTEC технические и учебные пособия покажут, как избежать ошибок при подборе и монтаже комплектующих, предотвратят неприятные ситуации и их последствия. Хорошим подспорьем при выборе проектного решения может стать Альбом типовых схем систем отопления. Продуманные разработчиками схемы снабжены пояснениями и подробной спецификацией с указанием количества требуемых элементов и их артикулов. Это позволит вам, не задумываясь составить смету проекта и оформить заказ в торговой сети VALTEC.

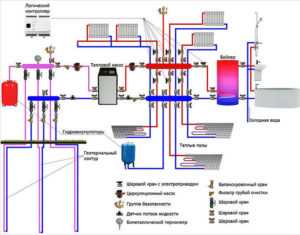

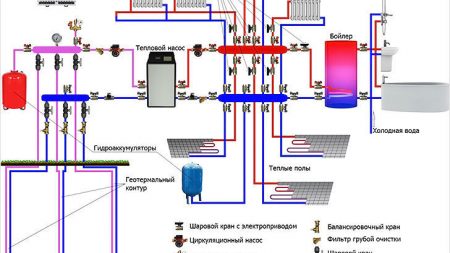

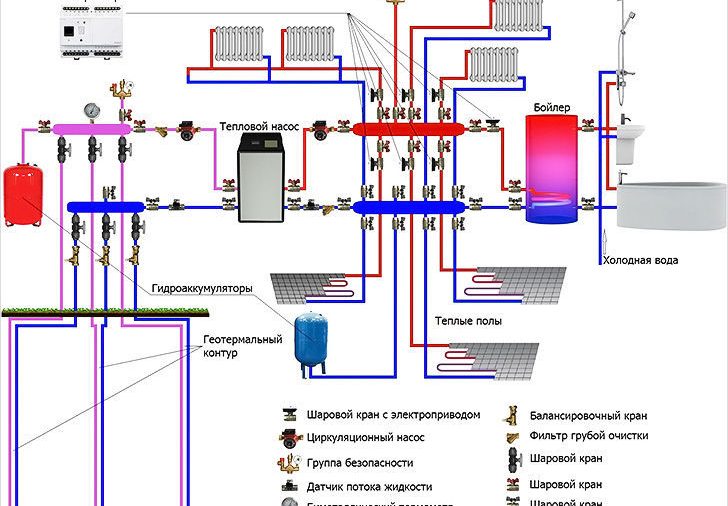

Схема комбинированного отопления VALTEC

Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC, включая новинки 2012 года.

Пояснения к схеме:

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

valtec.ua

Подбор этажных распределительных узлов для систем водяного отопления

Подключение к стоякам: СлеваСправа

Dy: 3/4″1″1 1/4″

G_max = 1,13 м³/час        Q_max = 26,3 KВт

Вид балансировки узла: Без регулировкиБалансировочный клапанРегулятор перепада давлений

Крепление: РамаВстроенный шкафПристроенный шкаф

Коллекторы

Тип коллекторного блока: Без перепускного клапанаС перепускным клапаном

Число выходов: 345678

Dy коллектора: 1″1 1/2″

Воздухоотводчики: РучныеАвтоматические

Манометры: НетЕсть

Дренажные краны: НетЕсть

Теплосчетчики

Место установки: На прямойНа обратной

Тип выхода: НетM-BusИмпульсный + M-Bus

Выходы

Регулировка: НетБалансировочный клапанНастроечный клапанВентильСтабилизатор расхода со скрытой настройкойСтабилизатор расхода с открытой настройкой

Выход

G_ном ТС м³/час:    G_расч ТС м³/час:    ΔP_расч КПа



valtec.ru

Водяной тёплый пол Valtec: комплектующие, инструкция по монтажу

Валтек считается довольно молодой развивающейся компанией. Однако, как подтверждают статистические данные, системы отопления, запорная и регулирующая арматура, которая изготавливается на фирменных заводах, характеризуется повышенным спросом у отечественного потребителя. В статье разберёмся, почему водяной тёплый пол Valtec настолько востребован.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Теплый водяной пол Валтек

Из истории компании

Многие интернет-источники пишут, что родина бренда Валтек – Италия, но это далеко не так. Идея разработки и выпуска этой марки принадлежит в равной степени как российским, так и итальянским специалистам.

Вначале компания поставляла на рынок лишь запорную и регулирующую арматуру, водоснабжающие и отапливающие системы, которые максимально соответствовали российским условиям эксплуатации.

В настоящее время техника и почти все комплектующие Валтек для систем водяного напольного обогрева, поставляемые на рынок, изготавливаются на китайской территории. Специалисты компании внимательно следят за качеством производимого оборудования, проверяют её на соответствие отечественным и европейским нормам и стандартам качества.

Плюсы системы Valtec

Продукция бренда отличается:

1. Высокой надёжностью. Материалы высокого качества и крепёжные элементы, комплектация системы фирменными блоками и модулями сводят к нулю вероятность ошибок при выполнении расчётов и проектировании, что уже может свидетельствовать о стабильности и эффективности работы без риска протечек.
2. Ассортиментный ряд производителя включает всё, что требуется для монтажа отопительной системы, в том числе сопутствующие материалы, для его совмещения с будущим финальным покрытием, наладки тепловой и гидроизоляции. То есть всего того, что даёт возможность обеспечить наибольшую энергоэффективность применяемого обогревательного пола.
3. Валтек ориентируется в производстве на единые стандарты, обеспечивающие полную совместимость различных узлов техники, а также материалов.

Принцип работы напольного обогрева

Отопительная система Valtec состоит из двух секций. Первая выглядит как уложенные особым образом на полу трубы, произведённые по уникальной технологии. Отопление данных труб происходит за счёт второй секции, которая состоит из насосно-смесительного узла.

На рисунке вы можете увидеть схему универсального подключения водяного тёплого пола Валтек через котёл.

Схема подключения теплого пола Валтек через котел

Трубы, которые предлагает производитель, представлены базовыми моделями:

1. Металлопластиковой трубой. Она предназначена специально для организации питьевого, потолочного и радиаторного отопления. Труба в диаметре равна 16-40 мм. Её легко можно согнуть, причём верхний слой защиты не будет повреждён. Крепёж производится зажимами.
2. Красной трубой из сшитого полиэтилена. Выпускается для организации тёплого пола и обогрева помещения. Поверхность изнутри гладкая, а это исключает риск образования пробок из грязи. Трубам не страшны температурные перепады, они не подвержены коррозии, механическим воздействиям, их нельзя смять или сплющить. Наружная оболочка является отличной защитой от цементного воздействия. Исправно прослужит более полувека.

Чтобы соединить трубы используют пресс-фитинги – тоже уникальная разработка фирмы Valtec. Трубы укладывают либо по спирали, либо по кругу. Насосно-смесительный узел включает в себя насосно-коллекторный блок, регулировочные и запорные краны, а также специальные настенные крепления и гнёзда для установки вспомогательной техники. Тепловой носитель приготавливается из воды и гликолевого антифриза.

Комплектация

Комплектуется тёплый водяной пол Валтек:

• трубами: возможно использовать металлополимерные изделия либо каналы из сшитого полиэтилена высокого давления;
• элементами для монтажа: сюда входят распределяющие тепло пластины, маты с фиксаторами и изолирующие подложки;
• системой управляется при помощи термостатов и смесительных узлов. Все элементы монтируются на коллекторном блоке, являющимся основным управляющим узлом;
• автоматикой: нужна для регулировки температуры на расстоянии с учётом данных нагрева пола воздуха в комнате.

Все вышеперечисленные компоненты присутствуют в ассортиментном ряде фирмы.

Установка обогревательного пола Валтек

Сразу стоит сказать, что вся работа по монтажу такого водяного пола обязана осуществляться квалифицированными мастерами. Лишь в таком случае есть гарантия качественной и правильной сборки и, как следствие, успешное завершение укладки.

Инструкция по монтажу тёплого водяного пола Валтек:

1. Вначале монтируется коллекторный шкаф.
2. В нём устанавливается насосно-смесительный узел и коллекторный блок.
3. Выравнивают в комнате поверхность пола.
4. Раскладывают демпферную ленту по краям помещения.
5. Делают паро- и гидроизоляцию.
6. Настилают утеплитель.
7. Укладывают трубы, применяя какой-либо из вариантов.
8. Подключают трубы к коллектору. Проводят гидравлические испытания.
9. Подсоединяют всю автоматику.
10. После всего заливают пол стяжкой из бетона.

Нужно сказать, что водяной тёплый пол Valtec – универсальный, т.е. на него можно укладывать и финишное плиточное покрытие, и паркетное. Единственным важным условием остаётся лишь верхний слой стяжки толщиной, как минимум в 2 см, что обеспечивает равномерное тепловое распределение по поверхности пола.

teplofan.ru

Система управления отопительными приборами VALTEC EQUICALOR

Обеспечение возможности оперативного регулирования теплового потока от отопительных приборов в настоящее время является обязательным нормативным требованием. Решается эта задача различными способами, но суть у нее одна: водяное отопление должно создавать комфортные условия в помещении независимо от изменения внешних и внутренних факторов. Даже если тепловой пункт жилого здания оснащен погодозависимой автоматикой с пофасадным регулированием температуры теплоносителя, требуемый уровень комфорта в каждом помещении это обеспечить не сможет. Здесь должны выполнять свою работу радиаторные регуляторы, согласующие количество теплоносителя, проходящего через каждый конкретный прибор с задаваемым пользователем уровнем температуры внутреннего воздуха.

Самым распространенным видом радиаторной регулирующей арматуры являются ручные радиаторные клапаны. Простые, надежные, дешевые эти клапаны всем бы были хороши, но вынуждают хозяев производить постоянный обход отопительных приборов и крутить ручки настроек, приспосабливая их к текущей обстановке.

Терморегуляторы, состоящие из термостатического клапана и термоголовки, автоматизируют процесс регуляции, но регулируют они поток теплоносителя, согласуя его не с температурой воздуха в зоне обитания жильцов, а по температуре воздуха в прирадиаторном пространстве. К тому же эти регуляторы часто закрываются экранами, шторами, мебелью, что делает их совершенно бесполезными.

Терморегуляторы, состоящие из термостатического клапана и электротермического сервопривода, работающего по командам комнатного термостата приближают систему регулирования к идеальной, но требуют прокладки значительного количества проводов.

Выходом из создавшейся ситуации может служить автоматическая система радиоуправления VALTEC EQUICALOR (VEQ).

Система VEQ состоит из головного хронотермостата и периферийных радиосервоприводов, присоединяемых к термостатическим клапанам радиаторов (рис. 1).

Рис. 1. Элементы системы VEQ

Работу системы VEQ можно рассмотреть на примере трехкомнатной квартиры (рис. 2).

Рис. 2. Система VEQ в трехкомнатной квартире

На каждый отопительный прибор, оснащенный термостатическим клапаном, устанавливается компактный радиосервопривод с встроенным датчиком температуры (рис. 3). Для монтажа сервопривода VEQ термостатические клапаны должны иметь стандартнуюприсоединительную резьбу М30х1,5 (рис. 4).

Рис. 3. Радиосервопривод VEQ

Рис. 4. Узел соединения радиосервопривода VEQ с термостатическим клапаном

Для однотрубных систем водяного отопления рекомендуется использовать клапаны VALTEC VT.033, VT.034, а для двухтрубных систем подойдут клапаны VT.031, VT.032. При нижнем боковом подключении радиаторов можно использовать узлы VT.225R. Система позволяет оборудовать радиосервоприводами VEQ до 28 отопительных приборов, управляемых от одного хронотермостата. Все подчиненные радиосервоприводы можно разделить на восемь зон, для каждой из которых задается индивидуальный режим управления.

Головной хронотермостат (рис. 5) должен размещаться в одном из отапливаемых помещений (в нашем примере это гостиная)

Рис. 5. Хронотермостат VEQ

Обязательным требованием к этому помещению является наличие хотя бы одного отопительного прибора с радиосервоприводом. Это обусловлено важной особенностью прибора – компенсацией погрешности измерения температуры в помещении.

Головной хронотермостат оснащен встроенным датчиком температуры. В процессе работы устройство сравнивает показания температуры встроенного датчика с температурой, измеренной у отопительного прибора в том же помещении (привод «А», рис. 2) и вносит пропорциональную поправку в работу всех остальных радиосервоприводов. Такой алгоритм автоподстройки позволяет исключить значительные влияния воздушных конвективных потоков у отопительного прибора на датчик температуры радиосервопривода.

Обмен данными между головным хронотермостатом и сервоприводами осуществляется беспроводным способом по радиоканалу на частоте 868,3 МГц (рис. 6).

Рис. 6. Обмен данными по радиоканалу в системе VEQ

Данный канал практически не используется другими радиоэлектронными устройствами, что гарантирует надежность и бесперебойность работы системы.

Мощность передатчика обеспечивает зону покрытия в радиусе 30 м при отсутствии массивных преград, что позволяет использовать систему в большинстве квартир. В зависимости от условий работы системы уровень мощности сигнала может быть уменьшен для снижения энергопотребления устройства.

Питание всех устройств обеспечивается тремя аккумуляторными батареями типа АА (1,5 В), и при нормальном режиме эксплуатации срок их службы составляет три года.

Регулирование осуществляется по трем ранее запрограммированным пользователем режимам: «Комфорт», «Энергосбережение» и «Антизамерзание». Для каждого из режимов задается требуемая температура воздуха в помещении в пределах температур, указанных в таблице.

Таблица. Пределы настройки температур для каждого режима

Каждые сутки недели разбиваются на периоды по 30 минут, и для каждого интервала устанавливается один из трех режимов отопления режимов.

В примере, приведенном на рис. 7, отображена настройка, при которой в период времени 18:00–20:00 будет поддерживаться комфортный режим с ранее предустановленной температурой 20 °C; с 20:00 до 21:30 – режим энергосбережения с температурой 16 °С и с 21:30 до 24:00 – режим антизамерзания с температурой 10 °С.

Рис. 7. Пример настройки хронотермостата

Суточный график регулирования всегда отображается на дисплее по каждой зоне (помещению).

При необходимости температура в любом из помещений может быть скорректирована вручную по месту с помощью переключателя на радиосервоприводе в диапазоне ±3 °С. Так, в нашем примере (рис. 2) приводы «А» и «В» работают в режиме «Комфорт» (17 °С), но на приводе «В» уставка температуры скорректирована вручную до 20 °С.

Корректировка температуры на радиосервоприводе производится с помощью переключателя (рис. 8).

Рис. 8. Корректировочный переключатель радиосервопривода VEQ

Значение корректировки отображается соответствующим световым индикатором по количеству скорректированных градусов.

Степень открытия термостатического клапана, которым управляет радиосервопривод, может быть определена по диску-позиционеру, имеющемуся на приводе (рис. 9). Позиция «0» диска отображает состояние полного закрытия клапана, позиция «6» – полного открытия.

Рис. 9. Диск-позиционер радиосервопривода VEQ

Использование системы VALTEC EQUICALOR позволяет решить потребителю сразу несколько задач:

• автоматическое управление системой отопления;
• создание индивидуальных графиков регулирования температуры воздуха для каждогопомещения;
• энергосберегающий алгоритм управления системой отопления;
• точность регулирования благодаря функции компенсации погрешности измерения температуры;
• минимальные затраты на монтаж;
• современный эстетичный дизайн.

Более подробную информацию о системе VEQ вы можете найти в руководстве пользователя.

 Авторы: Ю. Польников, В.И. Поляков

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

valtec.ru

Системы отопления (водяное отопление)

Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.

Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).

Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.

Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.

Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.

В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.

Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.

Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.

В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.

tdsayany.ru
