Вентилятор 500 м3 ч – Вентиляторы Вентс промышленного и коммерческого назначения

Вентилятор 500/360 м3/час 230В 65Вт IP54 TDM

Описание

Назначение

Вентиляторы используются для организации активного воздухообмена во внутреннем объеме шкафа, позволяя существенно увеличить отвод тепла из корпуса, и, тем самым, способствуют улучшению стабильности работы и увеличению ресурса оборудования.

Применение

Шкафы, корпуса, боксы

Материалы

  • Решетки выполнены из не распространяющего горение ABS пластика
  • Фильтры изготовлены из синтетического моющегося материала, соответствующего классу G3 согласно ГОСТ Р 51251-99.
  • В двигателях используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Конструкция

  • Конструктивно устройство представляет собой осевой вентилятор с установленным на него решеткой со сменным фильтром.
  • В двигателях вентилятора используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Установка

  • Вентиляторы устанавливают на подачу воздуха, для создания избыточного давления в шкафу и предотвращения проникновения пыли снаружи через возможные дефекты уплотнения шкафа.

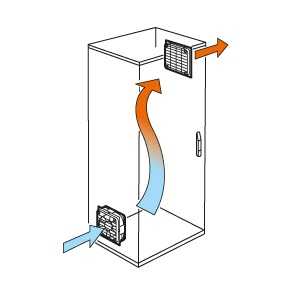

  • Рекомендуется всегда устанавливать вентиляторы так, чтобы они нагнетали воздух в нижнюю часть шкафа и комплектовать шкаф выходными фильтрами в верхней части.
  • При выполнении принудительной вентиляции в шкафу следует учитывать, что установка выпускного фильтра того же размера, что и блок вентилятора с фильтром уменьшает реальную производительность вентилятора на 25-30%. Уменьшить падение производительности помогает установка двух фильтров или одного фильтра следующего в модельном ряду типоразмера. Дальнейшее увеличение площади выходного фильтра существенной прибавки производительности не дает.

Преимущества

  • Самое экономичное решение для отвода большого количества тепла из шкафов с целью поддержания оптимальной температуры и поддержания нормального режима функционирования устройств.
  • Легкость монтажа и простота обслуживания.
  • Степень защиты IP54.

Технические характеристики

Параметр Значение
SQ0832-0010 SQ0832-0011 SQ0832-0012
SQ0832-0013
Номинальное напряжение, В AC 230 50 Гц
Потребляемая мощность, Вт 20 20 35 65
Объемный поток воздуха V (м3/ч)
Вентилятор без фильтра 55 105 230 500
Вентилятор с фильтром 43 71 170 360
Вентилятор с фильтром + выпускной фильтр 48 85 200 440
Выпускной фильтр SQ0832-0014 SQ0832-0015 SQ0832-0016 SQ0832-0017
Уровень шума, дБ 46 46 54 59
Размер выреза в шкафу, мм 126×126 224×224 224×224 292×292
Температура эксплуатации, 0С От -10 до +55
Степень защиты IP54
Соответствие стандартам ГОСТ Р 52161.2.40-2008

Номенклатура

Вентилятор 105/71 м3/час 230В 20Вт IP54 TDM SQ0832-0011
Вентилятор 230/170 м3/час 230В 35Вт IP54 TDM SQ0832-0012
Вентилятор 500/360 м3/час 230В 65Вт IP54 TDM SQ0832-0013
Вентилятор 55/43 м3/час 230В 20Вт IP54 TDM SQ0832-0010
Вентиляционная решетка с фильтром для вентилятора SQ0832-0010 (150 мм) TDM SQ0832-0014
Вентиляционная решетка с фильтром для вентилятора SQ0832-0011 (250 мм) TDM SQ0832-0015
Вентиляционная решетка с фильтром для вентилятора SQ0832-0012 (250 мм) TDM SQ0832-0016
Вентиляционная решетка с фильтром для вентилятора SQ0832-0013 (325 мм) TDM SQ0832-0017

Контакты

zbozhe.ru

Нагнетающий однофазный осевой вентилятор YWF4S-500S5DI

Маркировка и коды заказа

YWF  4  S − 500  S  5  D  I
Подключение вентилятора
 I - клеммная коробка
 II - кабель
Размеры решетки
Количество лопастей вентилятора
Направление потока воздуха
 S - всасывание (через мотор на решетку)
 B - нагнетание (через решетку на мотор)
Диаметр крыльчатки
 S - однофазный двигатель
 T - трехфазный двигатель
Количество полюсов мотора
Серия внешнероторных вентиляторов

Характеристики воздушного потока



Номенклатура 4-полюсных всасывающих вентиляторов YWF

Модель Рабочее напряжение, В Частота, Гц Входная мощность, Вт Скорость вращения, об/мин
Шум, дБ
Максимальный воздушный поток, м3
YWF4S-250S5DI 220 50 50 1400 56 860
YWF4S-300S5DI 220 50 90 1350 54 1650
YWF4S-315S5DI 220 50 120 1380 58 1900
YWF4S-330S5DI 220 50 113 1350 61 2260
YWF4S-350S5DI 220 50 135 1380 61 2500
YWF4S-380S5DI 220 50 172 1350 65 3650
YWF4S-400S5DI 220 50 190 1350 60 3830
YWF4S-420S5DI 220 50 223 1350 67 4020
YWF4S-450S5DI 220 50 230 1350 65 4500
YWF4S-500S5DI 220 50 420 1320 69 6200
YWF4S-550S5DI
220
50 550 1320 72 7500
YWF4S-600S5DI 220 50 750 1380 77 10020
YWF4S-630S5DI 220 50 800 1350 75 10800

Размеры

www.scat-technology.ru

Вентилятор Вентс ВКП 4Д 1000x500

Конструкция

Корпус вентилятора Вентс ВКП 4Д 1000x500 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопатками, изготовленное из оцинкованной стали. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).

Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.

Документация

vents-shop.ru

Вентилятор TDM 500/360 м3/час 230В 65Вт IP54

Описание

Вентилятор 500/360 м3/час 230В 65Вт IP54 TDMSQ0832-0013

Назначение

Вентиляторы используются для организации активного воздухообмена во внутреннем объеме шкафа, позволяя существенно увеличить отвод тепла из корпуса, и, тем самым, способствуют улучшению стабильности работы и увеличению ресурса оборудования.

Применение

Шкафы, корпуса, боксы

Материалы

  • Решетки выполнены из не распространяющего горение ABS пластика
  • Фильтры изготовлены из синтетического моющегося материала, соответствующего классу G3 согласно ГОСТ Р 51251-99.
  • В двигателях используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Конструкция

  • Конструктивно устройство представляет собой осевой вентилятор с установленным на него решеткой со сменным фильтром.
  • В двигателях вентилятора используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Установка

  • Вентиляторы устанавливают на подачу воздуха, для создания избыточного давления в шкафу и предотвращения проникновения пыли снаружи через возможные дефекты уплотнения шкафа.
  • Рекомендуется всегда устанавливать вентиляторы так, чтобы они нагнетали воздух в нижнюю часть шкафа и комплектовать шкаф выходными фильтрами в верхней части.
  • При выполнении принудительной вентиляции в шкафу следует учитывать, что установка выпускного фильтра того же размера, что и блок вентилятора с фильтром уменьшает реальную производительность вентилятора на 25-30%. Уменьшить падение производительности помогает установка двух фильтров или одного фильтра следующего в модельном ряду типоразмера. Дальнейшее увеличение площади выходного фильтра существенной прибавки производительности не дает.

Преимущества

  • Самое экономичное решение для отвода большого количества тепла из шкафов с целью поддержания оптимальной температуры и поддержания нормального режима функционирования устройств.
  • Легкость монтажа и простота обслуживания.
  • Степень защиты IP54.

Расчет номинала вентилятора

Необходимый объемный поток воздуха вентилятора V (м3/ч) рассчитывается по формуле: V = f * Pv/DT, где:

    • f – коэффициент зависимости от высоты местности над уровнем моря. Его значения приведены в таблице 1:





Высота над уровнем моря, м f, м3*K/Вт*ч
0-100 3,1
100-250 3,2
250-500 3,3
500-750 3,4
750-1000 3,5



Таблица 1: Коэффициент зависимости от высоты местности над уровнем моря.

  • Pv - мощность рассеивания (Вт) которую выделяют электрические аппараты, установленные в шкафу. К источникам тепла относятся микропроцессорная техника, полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым течет электрический ток.
  • DT - перепад температуры DT (oC) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To высчитывается по формуле DT = Ti - To





led-elektro.ru

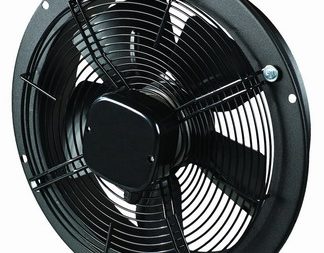

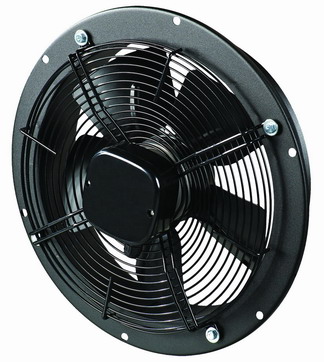

Осевой вентилятор Вентс ОВ 4Е 500

Осевой вентилятор Вентс ОВ 4Е 500 с номинальной производительностью 7060 м3/ч способен перемещать воздух с температурой в диапазоне от -30°С до +60°С. Вентилятор может использоваться как для вытяжной вентиляции, так и для приточной вентиляции. Данная модель оборудована однофазным электродвигателем. Вентилятор устанавливается непосредственно в стену, для удобства монтажа оборудован квадратной настенной пластиной.

Технические характеристики

Параметр Величина
Напряжение, В
230
Ток, А 1.95
Частота тока, Гц 50
Максимальная мощность, Вт
420
Производительность, м3
7060
Скорость вращения, мин-1
1300
Уровень шума на расстоянии 3 м, дБ(А)
69
Максимальная температура перемещаемого воздуха, С -30...+60
Вес, кг 14
Защита, класс
IP24
Размер патрубка, мм
500

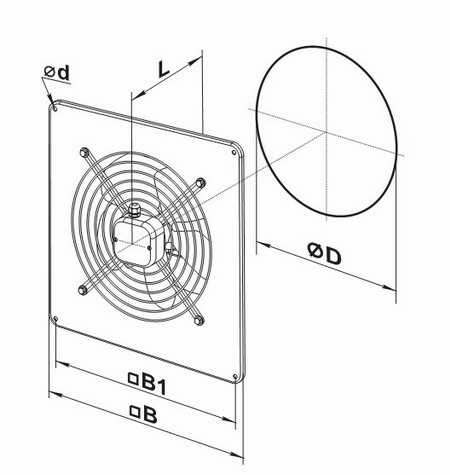

Габаритные размеры

Размеры D B B1 d L
мм 520 655 615 11 260

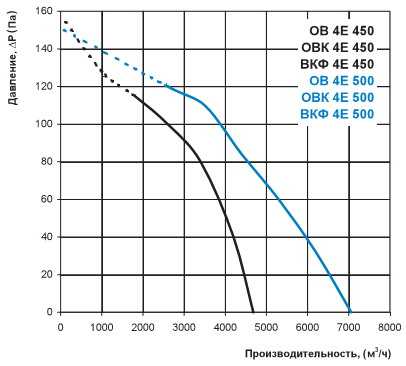

Диаграмма

Конструкция

Корпус и крыльчатка вентилятора изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

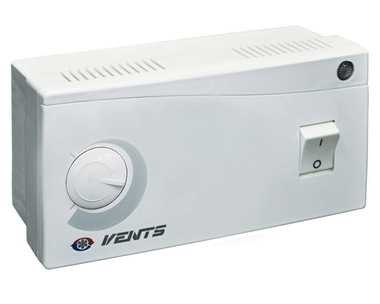

К этой модели вентилятора походит плавный регулятор скорости (поставляется отдельно) РС-2,5 Н(В)

Монтаж

Вентилятор устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

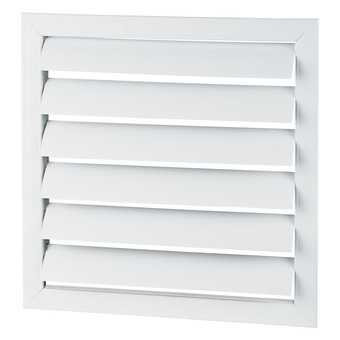

Если предполагается использовать вентилятор для вытяжной вентиляции, то для выброса воздуха со стороны улицы можно использовать гравитационную решетку ГР 600х600, которая устанавливается со стороны улицы и под воздействием потока воздуха открывается. При выключении вентилятора ламели решетки под воздействием силы тяжести закрываются.

Как монтировать вентилятор

Вентилятор устанавливается на поверхность стены при помощи квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Если вентилятор будет использоваться с возможным попаданием воды внутрь, то необходимо предусмотреть установку над ним защитного козырька.

Пошаговая инструкция

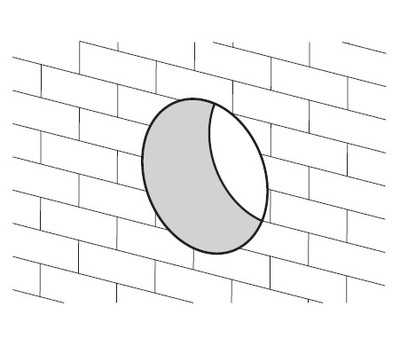

Выполните отверстие в стене диаметром не менее 526 мм.

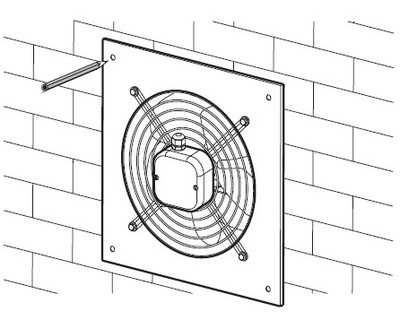

Приложите вентилятор, разметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе (отмечено стрелкой на патрубке) совпадает с необходимым.

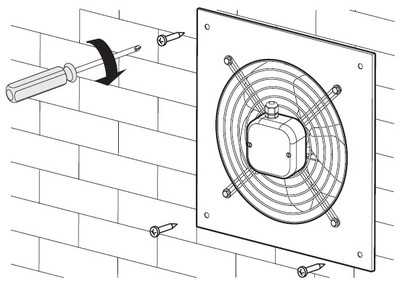

Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется герметизировать с помощью герметика.

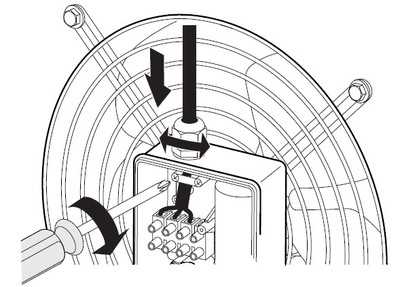

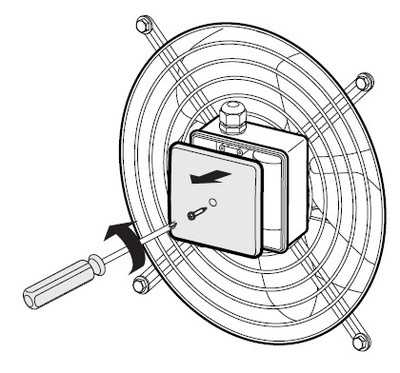

Снимите крышку на клеммной коробке.

Произведите подключение вентилятора согласно схемы подключения, указанной в паспорте. Вентилятор необходимо заземлить.



Гарантия

Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 24 месяцев (2 года) с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.

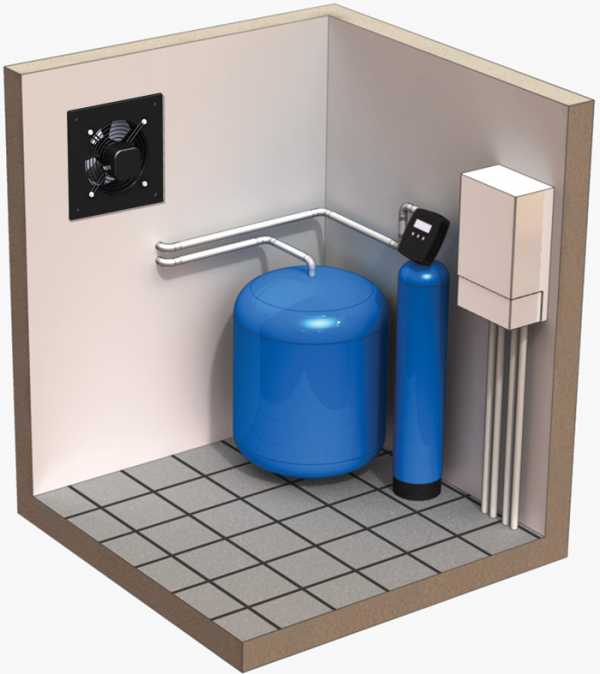

Пример использования вентилятора

Паспорт вентилятора

(откроется в новой вкладке, файл pdf)

vents-shop.ru

Вентилятор канальный пластиковый LM 200/FBP. Макс.расход воздуха, м3/ч 1100

Основные
Производитель   Новые Промышленные Технологии
Страна производитель Россия
Тип промышленного вентилятора по исполнению Канальный
Тип канала Круглый
Производительность 1100.0 (куб. м/час)
Частота вращения 2650.0 (об/мин)
Потребляемая мощность 0.14 (кВт)
Напряжение сети 220~240 В
Уровень шума 59.0 (дБ)
Максимальная температура окружающей среды 40.0 (град.)
Минимальная температура окружающей среды -45.0 (град.)
Гарантийный срок   36 (мес)
Дополнительные характеристики
Направление вращения Правое,  Левое
Взрывозащищенное исполнение Нет
Пожаробезопасное исполнение Нет
Пылезащищеное исполнение Да
Шахтное исполнение   Нет

aero-v.ru
