Приточный вентилятор

Наличие вентиляции предусматривалось строительными нормами уже больше ста лет назад, но в последнее время этому аспекту уделяется больше внимания. Связано это с положительным влиянием качественных вентиляционных систем на срок службы строительных материалов. До определенного момента в домах устанавливались только вытяжки или отдушины, как их привычнее называть. При этом приток осуществлялся естественным способом. Такая система редко отличалась высокой производительностью, поэтому была разработана более совершенная приточно-вытяжная. Основным ее элементом является вентилятор. Какие есть разновидности приточно-вытяжных вентиляторов и в чем действительно их преимущество? Об этом будет рассказано в статье.

Общие понятия

Приточно-вытяжной вентилятор не может выступать самостоятельным модулем. Для того чтобы он выполнял свои функции, потребуется монтаж целой системы, которая также включает в себя каналы для подачи и вывода воздуха из помещения. Процесс вентиляции в этом случае осуществляется в принудительном режиме. Установка приточно-вытяжного вентилятора в систему имеет много преимуществ, среди которых:

качественное удаление влаги;
быстрая ликвидация неприятных запахов;
снижение количества спор грибка в воздухе;
уменьшение количества пыли;
повышение содержания кислорода;
простота поддержания микроклимата.

Результатом процесса дыхания человека и животных является выделение пара. Он также выделяется во время приготовления пищи и при посещении ванной комнаты. Температура у пара выше, чем у окружающих предметов и плоскостей. Такой перепад приводит к процессу конденсации. Его результатом является не только порча строительных материалов, но и развитие различных грибков и плесени. Принудительная система вентиляции позволяет своевременно удалить пар, предотвратив процесс конденсации. Основную роль в этом играет приточно-вытяжной вентилятор.

На одежде и слизистых оболочках человек приносит домой значительное количество вирусов и спор грибков. Если в помещении отсутствует система вентиляции, то они будут накапливаться, приводя к различным заболеваниям. Приточно-вытяжной вентилятор принудительно перемещает массы воздуха, принося с улицы чистый воздух. Последний имеет антисептические свойства, поэтому уничтожает значительное количество грибков и вирусов. Скорее всего, каждый замечал, что при длительном пребывании в замкнутом помещении появляется сонливость. Связано это с уменьшением количества содержащегося в воздухе кислорода. В таких условиях производительность труда значительно снижается. Приточно-вытяжной вентилятор в короткие сроки решает этот вопрос, подавая свежую порцию воздуха.

Кроме непосредственно вентилятора в приточно-вытяжной системе, есть и такие элементы:

патрубки для воздуховодов;
обратный клапан;
модуль управления;
фильтры.

Вся система функционирует именно благодаря нагнетающему вентилятору. Остальные элементы являются вспомогательными. Меньшим шумом при работе и большей производительностью обладают радиальные конструкции вентиляторов, но в некоторых случаях применяются осевые приточно-вытяжные вентиляторы. Задачей обратного клапана, который монтируется в систему, является предотвращение обратного тока воздуха, если разница давлений будет значительной.

Чтобы переток воздушных масс мог осуществляться непрерывно, предусмотрено два основных канала, как это видно на схеме выше. По одному из них осуществляется подача воздуха с улицы, а по второму выброс отработанных масс. Процесс полностью автоматизирован благодаря управляющему модулю. К нему поступают сведения от различных датчиков, на основании которых происходят изменения скорости подачи или выброса воздуха из помещения. В некоторых случаях он также отвечает за привод обратного клапана, который открывает или закрывает его.

Алгоритм работы

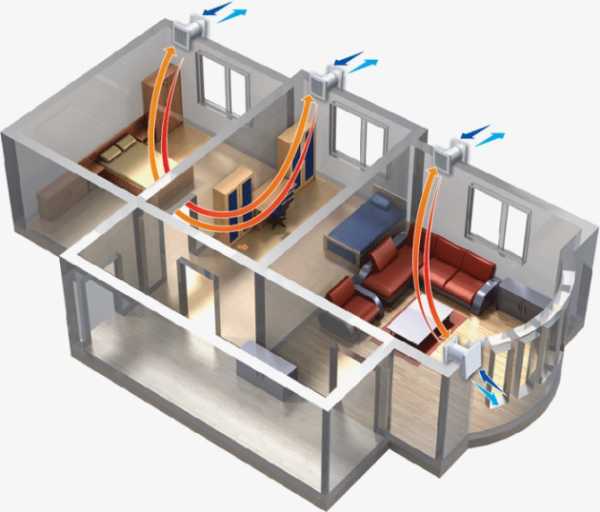

На иллюстрации выше можно проследить принцип функционирования приточно-вытяжной установки. Весь цикл делится на три этапа:

приток и очистка;
забор и транспортировка;
выброс.

Обычно на входном отверстии устанавливаются фильтры грубой очистки, целью которых является предотвращение попадание в систему каналов вентиляционной системы пыли и грязи. После очистки благодаря нагнетанию вентилятором давления происходит подача масс воздуха с улицы в каждое помещение, куда произведен подвод каналов. Непрерывно с этим процессом происходит выброс воздуха из помещений. Приточные и заборные решетки располагаются на различных уровнях. Выбрасываемый воздух не очищается, но происходит частичный обмен тепловой энергией, чтобы снизить теплопотери и сэкономить на отоплении.

К модулю, который выполняет управление приточно-вытяжным вентилятором подключены датчики давления, температуры и влажности. Они располагаются в различных зонах, чтобы показания были с минимальной погрешностью. Благодаря получаемым сведениям приточно-вытяжная система выходит на такой уровень работы, при котором свободная циркуляция холодного воздуха по системе и помещениям исключается. Это обеспечивает качественное проветривание дома, а не его выхолаживание в холодное время года, как это происходит при открытой форточке или окне.

Минусом решения установить приточно-вытяжной вентилятор является его стоимость. В общую сумму также стоит включить сумму, которая будет потрачена на монтаж. Последний должен осуществляться профессионалами. Техника не обходится без обслуживания, что касается и вентилятора, поэтому регулярные траты будут уходить и на это. Но, т. к. здоровье не купишь, лучше предпринять профилактические меры для его сохранения.

Разновидности конструкций

Приточно-вытяжные установки разнятся не только по установленному вентилятору внутри, но и по способу обмена температурой между приходящими и уходящими массами. Это касается как нагревания, так и охлаждения воздуха. Для осуществления процедуры применяются следующие модули:

рекуператор;
нагреватель;
кондиционер.

Некоторые из них могут работать в паре.

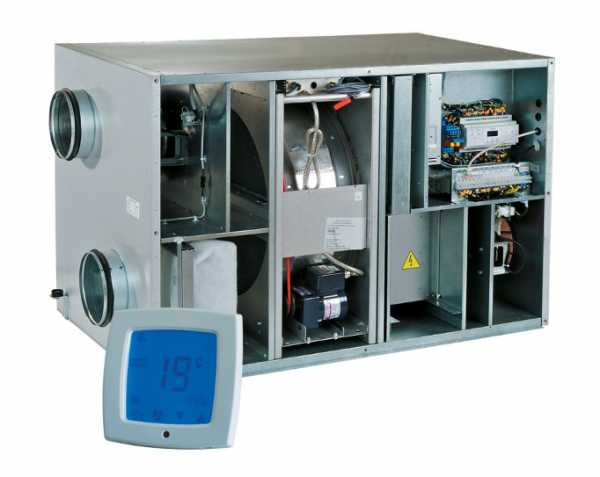

Вентилятор с рекуператором

Использование системы сохранения тепла в приточно-вытяжной вентиляции является обязательным, чтобы ее КПД можно было считать высоким. Было разработано несколько вариантов теплообменников, которые отличаются своей эффективностью и сложностью устройства. Эти теплообменники еще называют рекуператорами. Среди основных видов выделяют:

жидкостный;
роторный;
пластинчатый.

Каждый их модулей имеет свои преимущества и недостатки.

Роторный

Кроме вентилятора, который выполняет нагнетание воздуха в систему вентиляции, в роторном рекуператоре присутствует еще один. Он конструктивно отличается от основного и выполняет функцию теплообмена. Его лопасти одновременно находятся в двух камерах и перемещают воздух из одной в другую, производя частичное перемешивание свежих и отработанных масс. Благодаря этому происходит теплообмен, и температура приходящего воздуха поднимается до подходящей, чтобы снизить затраты на отопление. Качественные изделия такого типа способны компенсировать до 90% теплопотерь.

Регулировать производительность системы с таким модулем можно не только за счет интенсивности вращения основного вентилятора, но и благодаря варьированию оборотов лопастей теплообменника. Недостатком такого приточно-вытяжного модуля системы вентиляции является некоторая ее шумность, которая ликвидируется специальными накладками. Обслуживание таких лопастей также вызывает определенные сложности и имеет короткую периодичность.

Пластинчатый

Конструкция и способ функционирования пластинчатого обменника несколько проще, чем предыдущего варианта. Ярким отличием является отсутствие дополнительных вращающихся частей. На иллюстрации видно, что воздушные массы перед выбросом или перед подачей в помещение проходят через специальный блок. Он разделен на два герметичных отсека, сквозь которые проходят ряды металлических пластин. Именно благодаря им и происходит передача тепла. Преимуществами можно считать отсутствие эффекта смешивания, а значит неприятные запахи не вернутся в помещение. Обслуживать такой компонент значительно проще предыдущего.

Из минусов такого модуля для приточно-вытяжной системы можно выделить образование конденсата в процессе прохождения воздуха. Такие модули не рекомендуется устанавливать с приточно-вытяжными вентиляторами в территориях с холодным климатом. Это может привести к образованию наледи и полной блокировке приточно-вытяжного вентилятора. Обзор рабочей системы приточно-вытяжной вентиляции есть в видео ниже.

Дополнительные возможности

Совместно с приточно-вытяжным вентилятором может быть установлен модуль подогрева. Его задачей является прогрев воздуха до большей температуры перед его подачей в помещения. Это необходимо в тех местностях, где зимой температура опускается до низких показателей. Если дополнительного подогрева не будет, то обычный модуль рекуперации не справится с задачей по экономии тепла в помещении. В приточно-вытяжную систему устанавливаются нагреватели двух типов. Один из них представляет собой пластинчатый ТЭН, который монтируется непосредственно в канал. Воздух нагревается, проходя через него. В отношении такого нагревателя предъявляются жесткие требования к предварительной фильтрации воздуха, а также к периодичности технического обслуживания. Другим вариантом для приточно-вытяжного вентилятора является система жидкостного обогрева. В этом случае монтируются радиаторы, через которые проложены трубы с циркулирующей жидкостью. Такая система отличается большей надежностью.

Резюме

Кроме стационарных приточно-вытяжных вентиляторов, о которых говорилось в статье, есть компактные автономные конструкции вентиляторов. Они выполняют те же функции, что и стационарные, но устанавливаются отдельно для каждого помещения и не требуют наличия сложной развязки вентиляционных каналов.

bouw.ru

Приточно-вытяжная вентиляция: устройство, принцип работы, монтаж

Вентиляция жилища подразумевает два противоположных процесса — приток и отток воздуха. В жилом помещении требуется постоянное обновление воздушных масс и от того, как работает система вентиляции, зависит самочувствие всех жителей дома или квартиры. Проблемы могут возникать как с поступлением свежего воздуха с достаточным количеством кислорода, так и вытяжкой отработанного загрязненного воздушного потока. Современная приточно-вытяжная вентиляция, как система обеспечения полноценной циркуляции воздуха, отлично справится с решением проблемы вентилирования жилых помещений.

Виды вентиляционных систем

Вентиляция помещения бывает нескольких видов:

Естественная – так называемая вентиляция с естественным побуждением. Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).

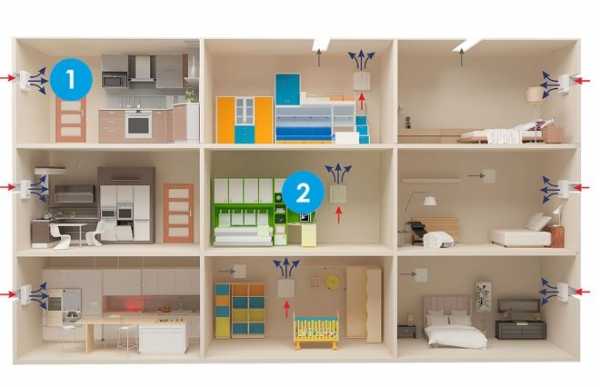

Схема работы принудительных проветривателей

Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.

В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.

Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку.

Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:

повышенная влажность в летний период
низкая влажность в зимнее время года
на кухне, в санузле появляется плесень на стенах
чувствуется постоянная духота
воздух имеет запах пищи или канализационных стоков

Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.

Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:

Качественная фильтрация воздуха.
Увлажнение и ионизация частиц.

Процесс как подогрева, так и охлаждения воздуха.

Оборудование для вентиляционной системы

Существует несколько способов организации эффективной системы воздухообмена в квартире или частном доме. Они различаются между собой:

по трудоемкости установки – самостоятельный монтаж или с привлечением сторонних специалистов;
по финансовым вложениям;
по соотношению положительных и отрицательных моментов в устройстве принудительной вентиляции – улучшения циркуляции воздуха всего помещения, но при этом дополнительные расходы энергии, сложность монтажа, уровень эффективности и т.д.;
по охвату — местные (локальные) системы вентиляции для определенного помещения или централизованные, с системой воздуховодов, объединенных центральной вентшахтой.

Проветриватель — обеспечивает принудительный приток и очистку воздуха.

Оконные и канальные вентиляторы

Самым простым решением проблемы усиления вентиляции будет использование специальных вентиляторов, нагнетающих и вытягивающих воздух. Различают 2 типа подобных устройств: оконные (форточные) и канальные вентиляторы.

Чаще всего вентилятор для усиления притока воздуха устанавливается в проём форточки на кухне, дальних комнатах большой площади, а так же спальнях. Канальные монтируются в вентлюки уже существующей вытяжной вентиляции.

Есть свои минусы данной схемы вентиляции:

Сложно самостоятельно подобрать необходимый по мощности вентилятор.
Размер форточки и вытяжных люков ограничивают в выборе вентилирующего прибора, так как уже имеют определенные размер и форму.
Есть угроза, что система механической вентиляции окажется малоэффективной и не сможет на сто процентов избавить от последствий плохо функционирующей вентиляции данного жилого помещения.
Не стоит забывать о том, что воздух с улицы нагнетается той температуры и влажности, какой имеется в наличии на данный момент. Соответственно, зимой это будет холодный воздух, а летом горячий. Данный факт повлечет увеличение расходов на отопление (охлаждение) вентилируемого помещения.

Более сложный по установке способ решения проблемы с общеобменной вентиляцией будет установка в стены, отделяющие комнаты от улицы, проветривателей.

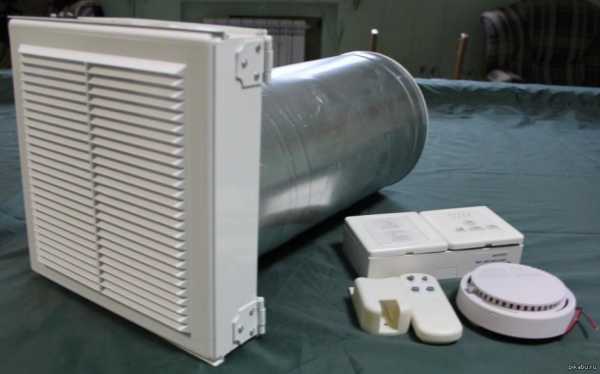

Стенные проветриватели

Проветриватели, как специальные устройства для дополнительного притока воздуха, бывают нескольких видов:

Пассивные проветриватели — усиливают естественный приток воздуха в комнаты. Представляют собой специальное отверстие в стене, декорированное жалюзями (для регулирования потока воздуха), либо просто решетками (для ограждения от проникновения мусора или насекомых внутрь помещения).
Клапаны — при полном закрытии не пропускают воздух. При открытии позволяют более точно регулировать силу потока воздушной массы и движение воздуха в комнате за счет расположенных сбоку отверстий клапана (воздух успевает согреться и не создается сквозняка).

Принудительные проветриватели работают за счет реверсивных вентиляторов, что дает возможность организовать приточно-вытяжную вентиляцию только жилых комнат. Часть вентиляторов будет нагонять воздух с улицы, а остальные работать на вытягивание использованного воздуха. При хорошо закрытых дверях между жилыми и техническими помещениями данная система позволяет избежать попадания неприятных запахов из кухни или санузла в остальные комнаты.

Недостаток проветривателей заключается в невозможности регулировать температуру поступающего воздуха, даже если располагать их в непосредственной близости от радиаторов. Поэтому стоит обратить внимание на организацию вентиляции дома при помощи специальной приточной установки.

Принудительная приточная установка

Приточная установка монтируется в комплекте с вентканалами для принудительного нагнетания чистого воздуха. Устанавливается прибор на лоджии квартиры либо в подсобном помещении дома. Обычно установка снабжена системой фильтров. Корпус аппарата не позволяет шуму вентилятора беспокоить жильцов, а встроенный калорифер регулирует температуру поступающего воздуха. Более дорогие приточные установки не только подогревают и очищают воздух, но и снабжены специальными обеззараживателями и ионизаторами, что немаловажно для комфортного проживания. Отток воздуха может происходить как принудительно, так и естественно через вытяжные люки центральной вентшахты.

Приточная вентиляторная установка — это значительные финансовые расходы. Из-за дополнительного монтажа воздуховодов её монтирование возможно только на начальном этапе строительства, либо во время капитального ремонта дома. Выбор приточной установки, как и ее монтаж, требует точного расчета следующих параметров:

мощности самой установки
сечения и формы воздуховодов
грамотной схемы приточной вентиляции

Главными минусами данного устройства является дополнительный расход электроэнергии, а также сложность регулировки необходимой температуры поступающего воздуха, так как не все установки имеют встроенный калорифер.
Если необходимо иметь прибор, целиком обеспечивающий полноценный контроль циркуляции воздушных масс внутри помещения с большим количеством комнат, то стоит задуматься о монтаже приточно-вытяжной системы вентилирования с рекуперацией воздуха.

Вентиляционная система с принудительной приточной установкой

Приточно-вытяжная установка с функцией рекуперации воздуха

Рассмотренная выше установка хорошо проводит воздухообмен, но и теплый воздух очень быстро покидает вентилируемое помещение. Избавиться от данного негативного момента позволяет система рекуперации воздуха.

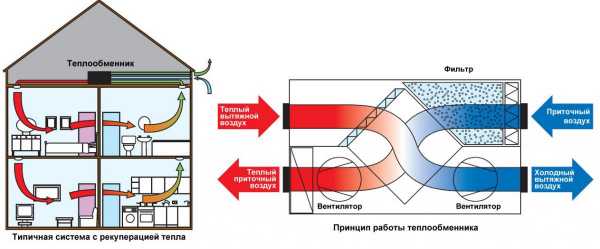

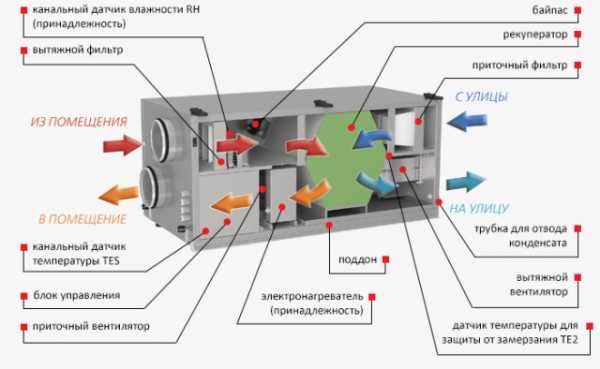

Устройство системы рекуперации приточно-вытяжной установки заключается в наличии следующих деталей:

Блока, объединяющего два потока с входящим и выходящим воздухом
Камеры рекуперации
Вентиляторов для принудительной циркуляции двух потоков воздуха
Фильтров очистки на входе и выходе блока системы
Калорифера для дополнительного подогрева приточного воздуха.

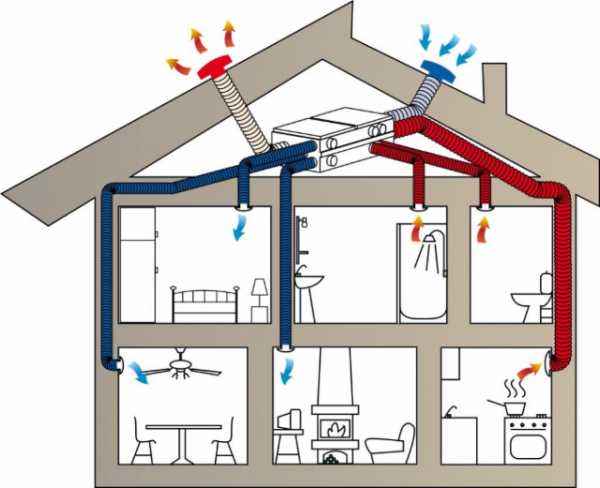

Устройство системы вентиляции с рекуператором

Принцип действия основного блока данной системы заключается в том, что внутри камеры рекуперации происходит процесс, позволяющий забрать часть тепла у выходящего воздушного потока и насытить им свежий воздух из люка притока. При этом процессе все запахи выводятся наружу (то есть забирается только тепло). Данный механизм позволяет существенно экономить на отоплении жилых помещений, что важно в частных домах с несколькими этажами.

Схема монтажа рассмотренной системы имеет в два раза больше воздуховодов, так как в одни подается чистый воздух, а через другие вытягивается уже отработанный.

Самым оптимальным по эффективности решением проблемы с общеобменной вентиляцией является установка приточно-вытяжной вентиляции с рекуперацией воздуха. Даже затраты на приобретение и монтаж всех деталей системы окупятся за небольшой промежуток времени. Расходы энергии на обогрев жилого помещения уменьшаться вдвое, а чистый воздух будет способствовать комфортному проживанию в доме или квартире. Приобретая систему данного типа, необходимо позаботится о наличии в ее составе автоматики для контроля температуры и системы оповещения при проблемах с вентиляторами или фильтрами, для более независимого функционирования системы вентиляции.

Самостоятельный монтаж вентиляции: основные этапы работы

Монтирование вентиляционной системы доступно любому, имеющему опыт работы с инструментами. Выполняя установку приточно-вытяжной вентиляции своими руками, необходимо учесть ряд правил и особенностей:

Сначала необходимо произвести расчет всех параметров для того, чтобы система полностью соответствовала помещению (к примеру: при объеме 350 кубометров подача воздуха должна выполняться со скоростью примерно 200 кубометров за один час).
Правильный расчет напрямую зависит:

от диаметра вентиляционных труб

Есть смысл монтировать прямоугольные вентканалы с пропорцией сторон 3:1. Это поможет сильно не сокращать высоту потолков, но уменьшить шум от движения воздуха.

длины воздуховодов

Чем длиннее вентканал, тем больше теряется в эффективности циркуляции воздуха.

производительности установленных в системе вентиляторов

После полного расчета длины и сечения всех каналов и суммарного расчета площади всех вентилируемых помещений можно подбирать установку, опираясь на показатели мощности в ее инструкции по эксплуатации.

Осуществляется установка специальных рукавов, всех необходимых частей строго в соответствии с предложенной схемой.
Профессионалы советуют в первую очередь проводить центральный воздуховод. Потом от него выполнять разводку во все комнаты, имеющиеся в доме или квартире.

В том случае, если вы самостоятельно занимаетесь монтажом системы вентиляции, не забудьте обратить внимание на настройку ее функционирования. Регулировка выполняется двумя способами – автоматически или вручную. Если вы заинтересованы в экономии потребляемой электроэнергии, то здесь подойдет ручной тип настройки.

Какой именно вариант устройства и монтажа вентиляции будет выбран, зависит от возможностей и требований конкретного случая. В одном случае хватит оконного и канального варианта, в другом потребуется установка приточно-вытяжной вентиляции с системой рекуперации. Главное, чтобы улучшенная или впервые монтируемая вентиляционная система полностью обеспечивала потребности в полноценной циркуляции воздуха, как залога комфортной и здоровой среды проживания.

proventilation.ru

Приточная вентиляция с подогревом – виды, расчет и монтаж

Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.

В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.

Содержание статьи

В каких случаях применяется приточная вентиляция с подогревом воздуха

Приточная вентиляция отличается тем, что она берет воздух снаружи, в отличие от большинства систем кондиционирования. В итоге воздух не просто охлаждается или нагревается, но и обогащается кислородом. Приточная вентиляция с подогревом воздуха используется в тех помещениях, где нужен чистый и теплый воздух постоянно.

Она может отлично работать и в квартире, и в частном доме, и в производственном помещении. Специальная конструкция не позволяет смешиваться уже отработанному воздуху из помещения и свежему нагретому. Это одновременно и система очистки воздуха, и его обогрева. Приточный клапан в стену с подогревом чаще всего монтируют в квартирах и частных домах, где есть пластиковые окна, поскольку с ними естественная вентиляция невозможна.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Прежде чем остановить свой выбор на одной конкретной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется потратить, чтобы нагреть вашу квартиру или частный дом.

Могут различаться приточные вентиляции и по способу нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

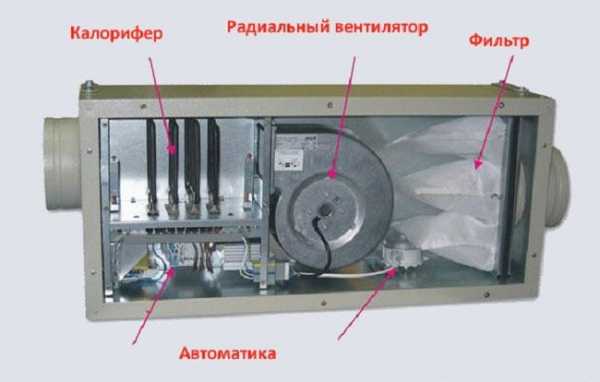

Детали, составляющие систему вентиляции

Приточная вентиляция с подогревом воздуха для квартиры включает в себя несколько основных деталей, от которых зависит качество работы всей системы. К таким деталям относятся:

Воздушный фильтр.
Отсечный клапан.
Нагреватель.
Вентилятор, который загоняет воздух.
Глушитель шума. Он делает работу всего устройства максимально тихой.

Наиболее важными деталями в приточной вентиляции являются воздушный (отсечный) клапан, элемент фильтрации и нагреватель. При помощи воздушного клапана воздух будет попадать в вентиляцию только тогда, когда это необходимо. Фильтрация максимально очищает весь поступающий воздух и препятствует попаданию в дом частичек пыли.

Благодаря вентилятору воздух поступает изнутри в помещение. Если устройство выключить, то забор воздуха осуществляться не станет.

По принципу работы и своим характеристикам приточка с подогревом для квартиры не подходит для тех помещений, где слишком много влаги и постоянно образуется газ. Поэтому приточку лучше не вешать на кухню и в ванну.

Особенности и нюансы технологического процесса монтажа приточной вентиляции с подогревом воздуха

Монтаж приточной вентиляции не сложен для профессионала. В принципе, технологический процесс не имеет большого количества сложностей. В первую очередь, чтобы предотвратить конденсацию, нужно участок до входа в устройство изолировать при помощи рулонного утеплителя.

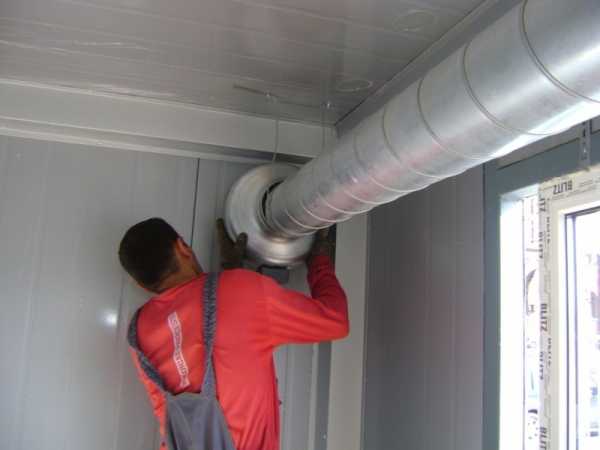

Воздуховоды необходимо закрепить на стене или на потолке. Чтобы не возникало лишней вибрации, рекомендуется закрепить вибрационные круглые вставки между установкой и сетью. Приточная вентиляция с подогревом и охлаждением воздуха должна располагаться так, чтобы вентиляционные решетки были направлены на места максимального скопления людей.

Если речь идет о крупном производственном помещении, то обязательно предварительно произвести расчет мощности оборудования, исходя из показателей давления, шума, а также загрязненности и температуры помещения.

Гораздо проще происходит монтаж оборудования в простой квартире или частном доме. Для этого используются компактные установки с небольшими размерами. Если в помещении имеются пластиковые окна, значит, естественная вентиляция невозможна, а потому придется монтировать приточную принудительную модель.

Приточный клапан с подогревом может крепиться как в стену, так и в потолок, все зависит от дизайна помещения и личных предпочтений хозяина.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Обязательно необходимо просчитать все помещения и, в том числе, цокольные этажи, при необходимости сделать в них естественную циркуляцию воздуха при помощи отверстий.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат, планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

Перфоратор.
Гаечные ключи.
Кувалда.
Шуруповерт.
Молоток.
Трещоточный ключ.
Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры. Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки.

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

topventilyaciya.ru

Приточный вентилятор с подогревом воздуха

Подогрев воздуха в приточной вентиляции

Приточная вентиляция с подогревом воздуха включает в себя такие элементы: один или несколько нагревающих вентиляторов или радиатор (нагревательный элемент) с высокой теплоотдачей. Воздушный фильтр, служащий барьером для крупных частиц пыли. В некоторых моделях используются увлажнители, ультрафиолетовые бактериальные фильтры. В комплексе такая система вентиляции обеспечивает хороший воздухообмен, подогрев, очистку и увлажнение приточного воздуха. В зимнее время это особо важно. Поэтому вентиляция с подогревом оптимальный вариант для всех типов жилых зданий.

Что такое приточная вентиляция с подогревом воздуха

Комплектация компактной вентиляции с подогревом для квартиры

Вентиляция с теплообменником обеспечивает непрерывную подачу подогретого свежего воздушного потока. Таким образом, создается хороший микроклимат. Вентиляция обеспечивающая подогрев приточных масс, включает: центральное приточно-вытяжное оборудование с рекуператором, который обеспечивает подогрев воздуха приходящего с улицы. Это происходит за счет температуры выводящегося «отработанного воздуха». Рекуператор, пропуская воздух, не смешивает его с выводящими воздушными массами. То есть воздух поступает и выводится по индивидуальным каналам, стенки которых расположены впритык.

Обогрев приточной вентиляции может осуществляться с помощью рециркуляции (кондиционеры, калориферы). Теплый «отработанный воздух» смешивается с приточным, который нагревается до нужной температуры, а потом подается в помещение.

Особенности конструкции

Основные элементы

Решетка воздухозаборная. Несет как декоративное назначение, так и служит барьером для пыли и других частиц, которые содержит в себе ветровые массы.
Клапан. При отключении вентиляции, клапан блокирует проход для свежего воздуха, создавая непреодолимый барьер. Зимой он может препятствовать прохождению большого потока воздуха. Можно автоматизировать его работу с помощью электропривода.
Фильтры, очищают ветровые массы. Раз в полгода их необходимо менять.
Водяной, электрический калорифер, который и выполняет функцию нагревания воздуха.
Для небольших построек целесообразно использовать электрический калорифер. В больших помещениях лучше использовать водяной калорифер.

Дополнительные элементы

Диффузоры – помогают распределять воздух.
Вентиляторы.
Шумоглушитель.
Рекуператор.

Подогрев приточных масс с помощью рециркуляции

Обязательная составляющая вентиляции — электронагреватель

Вентиляция с подогревом за счет рециркуляции, если говорить в общих чертах, работает по такому принципу:

воздух попадает в дом через приток системы вентиляции;
через определенный период времени он поступает в вытяжную систему, где часть поступивших воздушных масс выводится за пределы дома;
оставшаяся часть воздуха попадает в смесительную камеру.

В смесительном отсеке происходит перемешивание свежего воздуха с «отработанным», таким образом осуществляется нагревание холодных ветровых масс (если система в настройках управления выставлена в режиме подогрева воздуха, а не наоборот). Далее воздушный поток направляется в калорифер или кондиционер, затем по вентканалам в дом.

Важно! Рециркуляция снижает нагрузку на систему обработки воздуха (кондиционер). Чтобы при рециркуляции воздух в помещении оставался чистым необходимо придерживаться таких условий: приточные массы должны составлять не менее 10%, а в поступившем в помещение воздухе вредных веществ может содержаться до 30 % не больше.

Системы с рекуператором

Подогрев приточного воздуха может осуществляться и за счет рекуператора. Данные устройства подразделяются на два типа:

Роторные рекуператоры – работают за счет электричества. Внутри цилиндрического корпуса монтирован роторный элемент, который непрерывно вращается между клапанами приточного и выводящегося воздуха. По размерам рекуператор такого типа достаточно большой. КПД достигает 87 %.
Пластинчатые рекуператоры состоят из пластин, которые объединяются. Свежий воздух и «отработанный воздух» проходят по отдельным каналам навстречу друг другу. Они не смешиваются, холодный приточный воздух нагревается за счет теплого выводящегося ветрового потока. Такие рекуператоры компактные.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
Калориферы снабжают термостатом, который предупреждает возникновение пожара.
В системе вентиляции для контроля за перепадами давления устанавливается манометр.
На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Внимание! Автоматически управляемая приточная вентиляция в частном доме с подогревом дорогая в обслуживании. Установку и ТО производят только специализированные фирмы. Хотя она очень удобна в использовании.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Иное решение

Использование энергии солнца

В заключении можно предложить еще один вариант подогрева приточного воздуха, который используется в практике реже – это солнечный коллектор. Он работает за счет солнца.

Солнечный коллектор, где происходит нагрев воздуха, как правило, большого размера. Он ведь должен обеспечить подогрев необходимого количества воздуха, даже при минимальной его работе. Коллекторы такого типа выгоднее водяных, они не замерзают.

Подогрев воздуха в приточной вентиляции

Что такое приточная вентиляция с подогревом воздуха. Что особенного предполагает приточная вентиляция с водяным подогревом воздуха. Обогрев приточной вентиляции.

Источник: ventkam.ru

klimat-vdome.ru

Правильная циркуляция воздуха в квартире: схема вентиляции

Правильная циркуляция воздуха в квартире (помещении) – залог хорошего самочувствия и комфортной жизни домочадцев. Эффективный и грамотно организованный воздухообмен исключает опасность возникновения грибка, плесени и других потенциально небезопасных аллергенов.

По действующим нормам на одного человека должно приходиться не менее 30 кубометров чистого кислорода ежечасно.

Тип вентиляционной системы (принудительная или естественная) и эффективность ее функционирования зависят от учёта ряда факторов. Один из главных – особенности перемещения кислорода внутри помещения.

Циркуляция воздуха в помещении с естественной вентиляцией

Естественная циркуляция воздуха базируется на разности давлений между атмосферой внутри комнаты и за его пределами. Интенсивность обмена возрастает, при увеличении разности температур в комнате и вне нее. В основе этого процесса – физические законы – холодные потоки остаются внизу, а теплые концентрируется в верхней части комнаты.

Чистые массы поступают через открытые окна, форточки и щели. А вот использованный отводится через небольшие вентиляционные отверстия. Если система разработана и организована по правилам, то в доме воцарится мягкий и комфортный микроклимат.

Естественная вентиляции на кухне и в ванной

Для многоквартирных домов, где воздуховоды в ванной и на кухнях соединены вертикальной шахтой. Качество тяги напрямую зависит от высоты – она выше там, где длиннее шахта.

Качество работы вентиляционной системы проверяет маленькой бумажкой. Ее прикладывают к решетке, и если она закрепится на решетке, то все функционирует хорошо.

Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы

При готовке еды обеспечить эффективную циркуляцию воздуха на кухне очень просто. Достаточно закрыть форточку на кухне, а в самой отдаленной комнате дома открыть ее. За счет этого обеспечивается естественная тяга. Испарения и частички жира отводятся из комнат в небольшую сетчатую отдушину у потолка.

Если открыть форточку на кухне, то вытяжка не сможет функционировать. Все испарения устремятся в подъезд. Этим и объяснятся тот факт, что во многих подъездах присутствуют всевозможные запахи, готовящейся пищи.

Схема и особенности движения воздуха в жилых комнатах

В жилых комнатах с качественными стеклопакетами приток воздуха обеспечивается открытием окна. Но с приходом холодов, это довольно проблематично, поскольку помещение охлаждается практически за пару минут.

В столь безвыходной ситуации на помощь жильцам пришли инженеры-конструкторы. Они порекомендовали монтировать в стене (около окна) небольшие клапаны, напоминающие дыру с решеткой. Конструкция клапанов состоит из нескольких блоков. В некоторых моделях они монтируются прямо в оконные рамы.

Сквозь клапан движутся воздушные массы, температура которых не ниже 20 градусов. Регулировка осуществляется при помощи специальных шторок, устроенных по принципу жалюзи.

После монтажа клапана, исключается необходимость в постоянном открывании окон. Чистый кислород оперативно наполнить жилую комнату. Главное – полная автоматизация процесса.

Принцип работы и место установки приточного клапана

Для воздухообмена важно оборудовать под дверью маленькую щель. При ее отсутствии, можно проделать несколько маленьких отверстий прямо в дверном полотне. А для сохранения дизайнерской привлекательности, щели аккуратно декорируют.

Циркуляция воздуха при принудительной вентиляции

Естественная вентиляция эффективна в период, когда между пространством внутри и вне него, устанавливается значительная разница температур. В остальных случаях пользоваться таким типом вентилирования нерентабельно. Без принудительного воздухообмена не обойтись. В его основе – направление чистого кислорода за счет его нагнетания вентилятором.

Принцип действия децентрализованной принудительной приточно-вытяжной вентиляции

Вентилятор устанавливается в стене, либо в окне. Дополнительно монтируется вытяжка для принудительного отвода загрязненного воздуха из комнаты. Мощность подбирается с учетом степени загрязнения кислорода.

Системы принудительной вентиляции для жилых комнат

Для циркуляции воздуха в жилых комнатах, устанавливают приточно-вытяжную систему моноблочного типа. Установка состоит из нескольких функциональных узлов:

вентилятор;
теплообменник;
фильтры.

В процессе работы такая установка практически беззвучна, а ее конструкцию легко скорректировать под индивидуальные требования заказчика.

Перемещение кислорода в системах принудительной вентиляции на кухне

80% загрязненного воздуха концентрируется на кухне. И чем чаще работает плита или духовка, тем ниже процентное содержание чистого кислорода в помещении. Зачастую стандартной отдушины недостаточно для отвода всего объема посторонних запахов, копоти и мелких частичек жира. Эти продукты горения и готовки пищи оседают на потолке, что не прибавляет им привлекательности, эстетической ценности.

Сегодня правильная циркуляция воздуха в кухне обеспечивается встраиваемыми или навесными вытяжками. Они устанавливаются над плитой и оперативно корректируют отток загрязненных масс. В некоторых моделях предусмотрено 2 независимых вентилятора, что гарантирует высокую производительность даже для самых требовательных хозяек.

Кухонные вытяжки бывают:

приточными;
рециркуляционными.

Последние не отводят загрязненный воздух во внешнее пространство, а очищают его, благодаря установленным внутри фильтрам. Важно акцентировать внимание на одном важном аспекте – для многоквартирных домов установка такого оборудования осложняется несколькими проблемами.

Закрытое отверстие для отвода воздуха усложняет движение масс.
Мощная вытяжка направляет большой объем загрязненного кислорода в основной канал. В случае его небольшого сечения вывод загрязненных потоков будет просто невозможен.
Запахи часто проникают в соседние квартиры по общему каналу.
Иногда такое совмещение является противозаконным. Здесь важно ориентироваться на региональные акты, нормативные документы и предписания.

Оптимальный вариант для кухни с одним воздуховодом – оборудовать дополнительный канал у потолка или в стене.

Правильная циркуляция воздуха в квартире обеспечит отсутствие посторонних запахов и прочих неприятностей в виде копоти на потолке. Самыми эффективными считаются принудительные установки. Они гарантируют направленную циркуляцию кислорода с минимальными финансовыми инвестициями и затратами нервных клеток.

ventilaciya.info

Как подобрать вентиляторы для вентиляции помещений

Вместе с новыми строительными конструкциями и материалами для утепления квартир и домов к нам приходят и новые решения по созданию в жилых помещениях комфортного микроклимата. На смену естественному воздухообмену постепенно приходит искусственный, работающий эффективнее и сберегающий тепло в жилище. Для организации любого принудительного воздухообмена применяются вентиляторы для вентиляции жилых помещений, обеспечивающие потребный для поддержания комфортных условий расход воздуха.

Содержание статьи:

Виды вентиляторов, применяемых в жилых зданиях

Как известно, для создания оптимальных условий воздушной среды в помещениях дома необходим как приток свежего воздуха с улицы, так и вытяжка загрязненного, одно без другого существовать не может. Ныне существующие виды вентиляторов для вентиляции устанавливаются как на приток, так и на вытяжку, поскольку в жилых зданиях отсутствуют агрессивные среды, требующие специального исполнения вытяжных устройств. Поэтому вентиляторы подбираются по производительности и в соответствии со схемой воздухообмена, бывают они следующих видов:

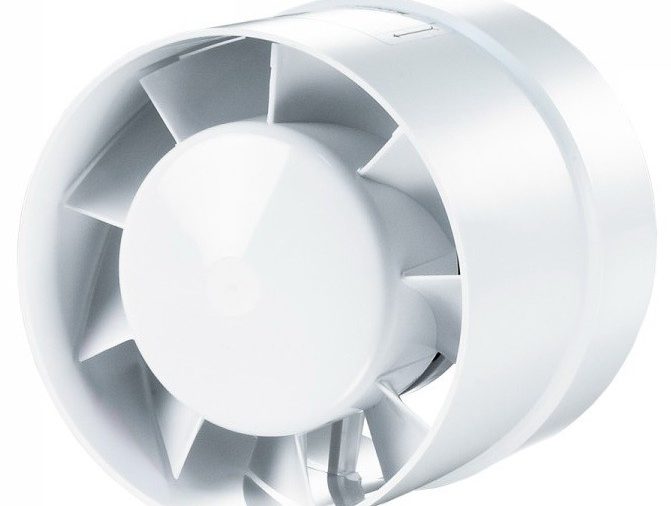

Осевые. В них крыльчатка насажена прямо на вал электродвигателя и располагается внутри потока и перпендикулярно ему. При этом двигатель также омывается воздушным потоком, находясь внутри него. Осевой вентилятор для принудительной вентиляции в силу своей конструкции не может развивать большой напор и перемещать воздушные массы на сколько-нибудь значительное расстояние по трубопроводам.
Среднее и высокое давление могут создавать центробежные вентиляторы для вентиляционных систем, для этого они и разработаны. Вместо крыльчатки в них установлено рабочее колесо с лопатками, загнутыми вперед или назад. Электродвигатель вынесен наружу и в зависимости от исполнения вращает рабочее колесо напрямую или посредством ременной передачи.

Примечание. Ременная передача имеется в мощных установках большой производительности, применяющихся для централизованных систем вентиляции, что обслуживают целые здания.

Зачастую в вентиляционных системах жилых зданий устанавливают так называемые канальные вентиляторы. Это не отдельный вид агрегатов, а разновидность центробежных, монтируемых непосредственно в трубопровод, по которому перемещаются воздушные массы.

Как правило, осевые типы вентиляторов ставятся для локальной вытяжки из комнат, где воздух наиболее загрязнен. Они служат дополнением к существующей вытяжной системе с естественным побуждением, которая, как известно, работает не всегда стабильно. Осевые агрегаты монтируются в проемах вертикальных шахт, чьи выходы имеются на каждой кухне либо в санузле.

Вентиляционные установки с сетью воздуховодов

Если в доме реализуется схема, где система вентиляции полностью принудительная или централизованная, то в ней задействуют центробежные агрегаты. Подобные схемы бывают двух видов:

Приток с улицы подается в каждое помещение отдельным агрегатом, встраиваемым в наружную стену, а вытяжку обеспечивают осевые вентиляторы для вентиляции ванной и кухни.
Потоки приточного и вытяжного воздуха распределены по комнатам с помощью сети воздуховодов, сходящихся к центральной вентиляционной установке. В ней стоит две мощных установки, обслуживающих весь дом, один функционирует как приточный, второй – как вытяжной.

Заключение

В ванную комнату или туалет правильно подобрать вентилятор несложно, но для его эффективной работы нужно организовать полноценный воздухообмен. То есть, обеспечить поступление в дом свежего потока извне. Устройство же механического притока или централизованной системы обойдется гораздо дороже, но и работает он эффективнее.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Приточная вентиляция с подогревом воздуха
