Вентилятор для пушки тепловой – Тепловые пушки для обогрева помещений: дома, гаража, дачи

Содержание

Тепловая пушка своими руками: варианты конструкции

Принципиальная схема

Огромное количество различных обогревателей, которые сегодня присутствуют на рынке, позволяет найти тот самый эффективно работающий агрегат, который подходит для условий эксплуатации в конкретном помещении. Говорить обо всех приборах не будем, а остановимся лишь на тепловой пушке. Что это такое, и из каких частей она состоит? Тепловая пушка своими руками — это реально или сложно? На эти и другие вопросы постараемся найти ответы.

Начнем с одного очень важного критерия, определяющего точное название тепловой пушки. Во-первых, это отопительный агрегат, входящий в категорию тепловых вентиляторов. Во-вторых, от самих вентиляторов пушка отличается большей мощностью и тепловыделением. В этом случае все приборы мощностью свыше 2,0 кВт будут относиться к тепловым пушкам.

Классификация

По какому принципу можно разделить тепловые пушки? Вся их классификация основана на топливе, используемом для выработки тепла. Отсюда и разновидности приборов:

  • Дизельный.
  • Электрический.
  • Газовый.
  • Инфракрасный.
  • Водяной.
  • Монотопливный.

Нас будет интересовать именно электрический вариант, потому что это проще всего. Ведь электричество проведено во все отдаленные уголки любого региона. Это первое. Второе — это безопасность эксплуатации. Третье — простота обслуживания. К примеру, не нужно постоянно контролировать солярку в баке или температуру горячей воды, протекающей в трубках теплообменника.

Устройство тепловой пушки

Электрическая тепловая пушка состоит из трех частей:

  1. Вентилятор.
  2. Нагревательный элемент.
  3. Корпус.

Если мы говорим о самодельном агрегате, то сделать его можно самому, используя различные приборы и части, которые легко найти в любом строительном магазине.

По сути, устройство пушки таково. В качестве корпуса можно взять трубу из материала, не проводящего ток. К примеру, из асбеста. Хотя можно сделать короб из фанеры или другого материала. Здесь включайте фантазию.

Отличная идея

Теперь потребуется нагревательный элемент. Самый простой — это нихромовая спираль, которую используют в утюгах или других нагревательных приборах. Чтобы увеличить нагрев спирали, ее можно сложить вдвое. Обратите внимание, что спираль необходимо подключить к термостату, с помощью которого регулируется степень накала. Это важный момент. Спираль устанавливается внутрь трубы или короба, а термостат располагается снаружи. Место установки спирали — середина корпуса.

Теперь в конец корпуса устанавливается вентилятор. Его мощность может быть не очень большой. Таково несложное устройство маломощной тепловой пушки.

Внимание! Двигатель вентилятора и спираль должны подключаться к сети переменного тока по отдельности.

Варианты конструкции

Давайте рассмотрим несколько вариантов конструкций, которые будет несложно сделать самому.

Вариант первый

Для него потребуется:

  • Канальный вентилятор.
  • Нагревательный элемент — рекомендуем РВЕС с мощностью 2,2 кВт.
  • Фанера толщиной 16 мм.
  • Различные крепежные детали.
  • Термостат.
  • Регулятор вращения ротора вентилятора.

Вентилятор Systemair KD 250 M1

В первую очередь готовится основание пушки, на котором будут держаться все остальные элементы. Для этого из фанеры вырезается подставка размерами 47×67 см. Это приспособление обрабатывается наждачной бумагой.

Так как канальный вентилятор и нагревательный элемент РВЕС — это два уже готовых приспособления, то их необходимо просто между собой скрепить хомутом. Теперь нужно сдвоенный прибор закрепить на фанерной поставке. Для этого понадобится кронштейн и пластиковый хомут, которым крепят к стенам канализационные трубы. Кронштейн фиксируйте к фанере саморезами. На него с помощью хомута будет крепиться выходной патрубок нагревательного элемента. А задняя часть вентилятора просто будет опираться на фанерную подставку.

Когда все части пушки установлены и закреплены, можно переходить к электрической части прибора. Нужно вентилятор и нагреватель подключать отдельно друг от друга. Поэтому к РВЕС подключаем термостат. Можно установить термодатчик, который будет контролировать температуру. К вентилятору подсоединяем регулятор вращения — он позволит изменять скорость подачи воздуха на нагревательный элемент, тем самым регулируя тепло в доме.

Для удобства перемещения отопительного прибора можно снизу фанерной плиты прикрепить четыре колесика.

Вариант второй

Это та же самая электрическая самодельная пушка, только большей мощности. В качестве корпуса советуем использовать асбестовую трубу. Вентилятор можно снять со старого советского пылесоса. Можно использовать и с современного, но схема его подключения достаточно сложна, так что здесь может возникнуть проблема.

В качестве нагревательной части используем ту же нихромовую нить. Чтобы закрепить ее в трубе, рекомендуется взять асбестовый лист, который нарезается на полоски, и из них делается своеобразная решетка. На решетку устанавливается и крепится спираль. Затем решетку фиксируют к внутренней поверхности трубы так, чтобы она встала поперек. Полоски должны быть не очень большими, чтобы обеспечить хорошую проходимость воздуха через решетку.

Классический тип

И еще несколько советов:

  1. Установите переключатель, который будет замыкать и размыкать электрическую сеть.
  2. На спираль и вентилятор установите предохранители. На спираль — 25А, на вентилятор — 6А. Кстати, для вентилятора предохранитель можно и не покупать, а снять его с того же пылесоса.

Такая самодельная электрическая тепловая пушка может обогревать помещение площадью до 50 м². Если вам требуется более мощный агрегат, придется установить в прибор вентилятор, изготовленный из электродвигателя и вентиляторной крыльчатки. Спираль в этом случае можно усилить, использовав не одну, а две или три. Тогда придется соотнести скорость вращения ротора электродвигателя и температуру нагрева спиралей.

Рекомендации

Кажущаяся простота конструкции и сборки тепловой пушки может стать причиной ошибки. Поэтому оцените свои навыки работы с инструментами, а также материалами и приборами, которые входят в устройство нагревательного агрегата. Электрическая тепловая пушка — это источник пожара, замыканий и травм, если в какой-то ее части была допущена ошибка.

Поэтому совет — приобретайте готовую конструкцию, которая собрана по всем требованиям безопасности. Если желание изготовить тепловую пушку самому очень велико, тогда постарайтесь все процессы проводить внимательно. Не спешите, не суетитесь, делайте все аккуратно, перепроверяйте надежность креплений и подключений. Это и будет гарантией качества. Тепловая пушка, своими руками изготовленная, должна соответствовать всем требованиям безопасной эксплуатации отопительного прибора.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Тепловые вентиляторы и тепловые пушки. В чем разница?

Часто приходится слышать вопрос о том, чем тепловая пушка отличается от тепловентилятора. Любой специалист по теплотехнике ответит, что принципиальной разницы между ними нет, поскольку тепловая пушка – это тот же тепловой вентилятор, только большей мощности.

Работают они по одному принципу. Он состоит в том, что поток воздуха от вентилятора подается на нагревательный элемент, благодаря чему и осуществляется обогревание помещения.

Преимуществом таких устройств перед прочими нагревателями является то, что им практически не является необходимым времени на разогрев, поэтому повышение температуры воздуха в помещении до нужной величины происходит очень быстро.

В следствии этого области применения их существенно различаются. Если тепловые вентиляторы лучше всего для обогрева не очень больших объемов таких, например, как жилая комната в квартире стандартной планировке, то тепловые пушки есть смысл использовать тогда, когда нужно будет обогреть производственные, складские и иные помещения, отличающиеся большей площадью. Могут они применяться и на открытом воздухе, например, при возведении.

Тепловентиляторы и тепловые пушки Daire

Виды тепловых пушек


Дизельная тепловая пушка

Из названия данного вида тепловой пушки становится понятно, что она работает на дизельном топливе. По сравнению с предыдущим видом, данная тепловая пушка более мобильная и мощная. При этом она меньше выгодная с экономической точки зрения по сравнению с многотопливной тепловой пушкой. Как и предыдущий вид, так и этот бывает прямого и непрямого действия.

Время работы устройства зависит от объема бака. Кроме того, для увеличения уровня безопасности тепловые пушки оснащаются системой контроля над пламенем и от перегрева.


Газовая тепловая пушка

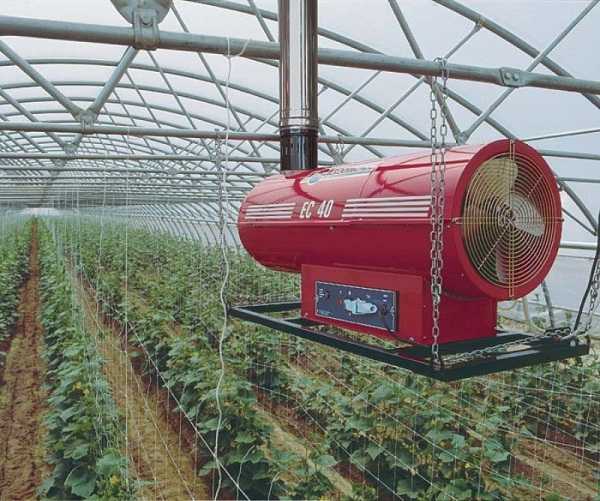

Тепловая пушка в основном используется в сельском хозяйстве и на промышленных предприятиях.

Различают два типа пушек — стационарная и мобильная. Стационарная тепловая пушка подключается к магистральному газопроводу. Для мобильной тепловой пушки используют баллонный газ.

Основными достоинствами газовой тепловой пушки можно назвать:

  • минимальное потребление электроэнергии,
  • 100% коэффициент полезного действия, равномерное распределение теплого воздуха по помещению, при помощи мощных вентиляторов,
  • применение в местах с большим скоплением людей.

Электрическая тепловая пушка

По сравнению с предыдущими видами эта тепловая пушка обладает высоким уровнем экологичности и безопасности. Поэтому ее используют как на промышленных предприятиях, так и в быту. Для нагрева воздуха используется ТЭН или спираль. В основном применяют тепловую пушку с ТЭНом, потому что он имеет долгий сроку службы и не сжигает кислород в помещении по сравнению со спиралью.

Для работы тепловой пушки необходима или трехфазная или двухфазная сеть. Применение той или иной сети зависит от мощности устройства. Тепловая пушка не имеет продуктов сгорания, что дает возможность использовать ее в утепленных помещениях с большим количеством людей или жилых домах. Система безопасности не позволяет перегреться устройству.

Благодаря термостату тепловая пушка автоматически отключается от электросети, если происходит нагревания до максимальной температуры.

Инфракрасная тепловая пушка

В основном используется в сфере строительства, например для сушки штукатурки. Это связано с тем, что тепловая пушка нагревает не все помещение, а конкретный участок, на который она направлена. Инфракрасная тепловая пушка безопасна для человека и в ней не используется вентилятор. Воздух беспрепятственно нагревается при помощи инфракрасного излучения и распространяется по поверхности.

ИК обогреватели

daire.ru

Тепловая пушка своими руками - как сделать дизельную, газовую и электрическую пушку

У владельцев частных хозяйств нередко возникает необходимость обогревать не только свое жилище, но и различные подсобные помещения, мастерские или гаражи. Для этой цели обычно применяются тепловентиляторы разных типов. Но покупать столь простой обогреватель не обязательно, сгодится и тепловая пушка, сделанная своими руками. В данном материале мы поведаем, как можно изготовить это нехитрое устройство в домашних условиях.

Виды тепловых пушек

Прежде чем приступить к делу, надо вначале определиться, что именно мы будем собирать и как это должно работать. Для начала следует подобрать подходящую конструкцию, которую удастся сделать без особых затрат и проблем с эксплуатацией.

На данный момент производится и продается 3 вида тепловых пушек, что могут функционировать на:

  • сжиженном и природном газе;
  • дизельном топливе;
  • электричестве.

Обычная тепловая пушка состоит из стандартного набора деталей: корпус, нагревательный элемент, вентилятор и блок управления. Агрегаты, работающие на разных энергоносителях, отличаются только по типу нагревательного элемента. Рассмотрим их по порядку и определим, какой лучше всего подойдет для изготовления в домашних условиях.

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.

Дизельные тепловые пушки

Конструктивно дизельная тепловая пушка мало чем отличается от газовой. В ней точно так же установлена горелка, настроенная на работу с жидким топливом, и вентилятор для подачи воздуха. Разница состоит в том, что вместо газового клапана здесь установлен топливный насос, перекачивающий горючее из бака, размещенного под корпусом. Как и газовые обогреватели, агрегаты на солярке предлагаются в 2 исполнениях: прямого и непрямого нагрева.

Продукты горения дизельного топлива гораздо токсичнее, нежели у природного газа. Оттого даже в хорошо вентилируемом помещении тепловентилятор прямого нагрева быстро создаст неблагоприятные условия для человека или домашних животных. Если же тепловая пушка на дизельном топливе оборудована раздельным отводом газов и дымоходным патрубком, то ее можно использовать везде, лишь бы не мешал запах солярки. С целью обеспечения мобильности корпус аппарата и топливный бак смонтированы на раме с колесами.

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Для справки. Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Рекомендации по изготовлению

Если внимательно изучить устройство дизельных и газовых тепловентиляторов, то станет понятно, что сделать их в домашних условиях непросто. Да и то, удастся собрать пушку прямого нагрева, а вот выполнить эффективный теплообменник для разделения потоков будет затруднительно. Правда, некоторые домашние мастера решают этот вопрос с помощью 2 труб, помещенных одна в другую, но подобная конструкция малоэффективна и будет выбрасывать много тепла в дымоход.

Зато сделать тепловую пушку своими руками сможет практически кто угодно, если она будет работать на электричестве. Для этого понадобится:

  • тонкий листовой металл для изготовления корпуса;
  • нагревательная спираль из нихрома;
  • небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
  • изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
  • клеммы, провода, выключатели.

Мощность агрегата будет зависеть от спирали, поэтому ее следует подобрать по сопротивлению. Например, если нам требуется 3 кВт теплоты, то сила тока, протекающая через спираль, будет равна 3000 Вт / 220 В = 13.6 А. Тогда, по закону Ома сопротивление спирали должно составлять 220 В / 13.6 А = 16.2 Ом. После подбора она крепится внутри корпуса с помощью изоляционных колодок. Металлический корпус можно изготовить из двух предварительно согнутых половинок, скрепив их между собой саморезами. На торце получившейся трубы ставится осевой вентилятор.

Нагревательный элемент и вентилятор подключаются к сети через выключатели, после чего обогреватель готов к работе. Но подобная самодельная тепловая пушка слишком примитивна и не поддается регулировке, кроме того, спираль активно сжигает кислород. Продвинутые пользователи, имеющие познания в электротехнике, могут вместо нихрома задействовать воздушные ТЭНы потребной мощности с терморегуляторами. Также можно добавить к агрегату ступенчатое регулирование, если включать ТЭНы по очереди.

Заключение

Самодельная тепловая пушка, питающаяся электроэнергией, — агрегат достаточно простой, такие часто можно встретить в гаражах у автолюбителей. При всех своих достоинствах они имеют один существенный недостаток – значительная стоимость электричества. Так что пользоваться обогревателем придется экономно.

cotlix.com

Что лучше тепловентилятор или тепловая пушка?

Автономные обогреватели могут выступать как дополнительным элементом для создания комфортных условий, так и полностью замещать центральное отопление и котельное оборудование. Наиболее часто применяемые тепловые приборы – это тепловентиляторы или тепловые пушки. Несмотря на то, что устройства очень похожи, отличия в функциональности и конструкции все же есть.

Отличительная характеристика нагревательных приборов

Подбирая агрегат обогрева, необходимо выделить несколько важных критериев, которые будут основополагающими в определении оптимальности его использования. Прибор, в первую очередь, должен обеспечивать прямое предназначение – нагрев воздуха. В зависимости от площади помещения, устанавливается необходимый предел мощности.

Итак, функциональная нагрузка тепловентилятора варьируется в среднем 1-2 кВт/час. Конструкция тепловой пушки обеспечивает мощность 4 и более кВт/час. Отсюда можно сделать вывод, что последний способен быть автономным тепловым оборудованием, способным работать в больших помещениях. Это могут быть гаражи, промышленные площади, стройки. Мощная, с надежным металлическим корпусом конструкция пушки позволяет эксплуатировать ее в условиях повышенной влажности и не зависит от наличия источника электропитания. Прибор может работать на газе или отработанной солярке.

 Тепловой вентилятор предназначен только для работы через электросеть.

Нагревательные элементы также имеют ряд отличий и, в зависимости от места применения, имеют свои положительные стороны. В домах и квартирах предпочтительней тепловентиляторы, так как они более экологичны, особенно приборы с керамическими нагревательными пластинами. Также вентиляторы могут нагревать воздух посредством спирали.

Производители как тепловентиляторов, так и тепловых пушек модернизировали устройства: сегодня они могут работать не только на обогрев, но и на охлаждение помещения, предоставляя возможность регулирования режимов. Таким образом, в оборудовании есть 3 ступени: горячий, теплый и холодный воздух. В современных моделях предусмотрена защита, которая отключает оборудование при опрокидывании. Данный механизм предотвращает риск образования пожарной ситуации.

Преимущества и недостатки устройств

Главным достоинством нагревательных приборов является быстрый нагрев воздуха. Зона эксплуатации и принципиальность внешнего вида определят выбор. Преимуществами тепловентилятора можно обозначит следующие параметры:

  • относительно недорогое устройство для обогрева,
  • компактность,
  • простота механизма,
  • консервативный внешний вид,
  • под пластиковым корпусом спрятаны все детали;
  • безопасность в использовании,
  • легкость конструкции позволяет легко перемещать и транспортировать прибор.

Основным минусом является большое потребление электроэнергии. Также, при длительной работе, необходимо проветривать помещение, так как прибор сжигает кислород.

Положительными сторонами тепловой пушки являются:

  1. Мощность агрегата, достигающая нагрузку до 30 кВт.
  2. Возможность выбора альтернативного источника энергии.

Приборы могут быть дизельными, газовыми или электрическими. Если агрегат планируется использовать в зоне постоянного присутствия людей, необходимо выбирать более безопасный источник работы оборудования — электросеть. При работе дизельной и газовой конструкции в воздухе концентрируются продукты сгорания, что неблагоприятно сказывается на здоровье человека. Такой механизм используется больше в промышленных помещениях или для кратковременной работы, при выполнении ремонтных работ в жилых помещениях.

Среди недостатков можно отметить большие габариты и более высокую стоимость прибора. Учитывая высокую мощность, шумность прибора значительно выше, чем у тепловентилятора.

Таким образом, можно сделать вывод, что как тепловентилятор, так и тепловая пушка имеют одинаковый принцип работы и предназначены для быстрого нагрева воздуха в помещении. В зависимости от мощности и специфики эксплуатации подбирается необходимый вид прибора.

tehnika.expert

Тепловая пушка своими руками - инструкция по сборке

Тепловые пушки на все сто процентов оправдывают свое название.

Они буквально выстреливают тепловую энергию, обеспечивая прогрев помещения в считанные минуты.

Предлагаем читателю познакомиться с ними поближе, и узнать – как делается тепловая пушка своими руками.

Принцип работы

По сути своей тепловая пушка — это тот же тепловентилятор. В открытом с двух сторон корпусе круглой формы установлены источник тепла и вентилятор, прогоняющий через него воздух.

В результате на выходе образуется тёплый воздушный поток, температура которого может достигать нескольких сот градусов.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Среди широкого выбора отопительного оборудования котел водогрейный на твердом топливе все еще остается популярным. Поговорим о достоинствах и недостатках прибора.

Инструкция по изготовлению буржуйки своими руками приведена здесь.

Камином можно украсить как квартиру, так и небольшой дачный домик. Пошаговая инструкция по изготовлению углового камина представлена по ссылке.

Виды

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

  • не шумят;
  • не производят выхлопных газов;
  • могут менять мощность в пределах от 0% до 100%;
  • могут быть полностью автоматизированы;
  • не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

  1. Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
  2. Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
  3. Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

  1. С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
  2. Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Как сделать тепловую пушку своими руками?

Такой обогреватель несложно изготовить самостоятельно. Однако, следует помнить, что он является пожароопасным, поэтому все требования безопасности нужно соблюдать обязательно.

Рассмотрим технологию изготовления различных видов тепловых пушек.

Дизельная

Корпус делаем из стальной трубы с толстыми стенками (тонкостенная быстро прогорит).

Внутри размещаем:

  • камеру сгорания (делается из трубы в 1,5 – 2 раза меньшего диаметра) с форсункой;
  • вентилятор с электродвигателем.

Камера сгорания должна иметь патрубок для присоединения к дымоходу.

Снаружи к корпусу крепится топливный насос, который будет подавать горючее в форсунку, а также фильтр.

С двух сторон корпус-труба должен быть закрыт решетками.

Во время работы пушки корпус довольно сильно нагревается, поэтому емкость для горючего следует крепить на расстоянии хотя бы в 20 см от него. При этом она должна иметь теплоизоляционную защиту на основе базальтового волокна (пенопласт и другие полимеры при нагреве выделяют вредные летучие вещества).

Электрокамин по своим эстетическим характеристикам не уступает настоящему. К тому же, любой желающий может изготовить электрокамин своими руками. Инструкцию найдете в статье.

О принципиальных отличиях классического кондиционера от инверторного читайте в этом материале.

Газовая пушка своими руками

Центральным элементом этой пушки является газовая горелка, длину которой:

  • немного увеличивают при помощи трубы соответствующего диаметра;
  • далее рассверливают имеющееся в ней отверстие, так чтобы его диаметр составил 5 мм.

Жиклер, через который осуществляется подача газа, тоже нужно увеличить — до 2-х мм.

Теплообменник делается из трубы меньшего диаметра:

  1. С одной стороны в него следует вставить удлинитель горелки.
  2. Далее нужно вырезать в теплообменнике отверстие и приварить к нему трубу, по которой будет подаваться нагретый воздух.
  3. На другой ее стороне устанавливается вентилятор с электродвигателем.
  4. Все компоненты можно закрепить при помощи хомутов.
  5. В завершение в пушке необходимо просверлить отверстие, через которое можно будет осуществлять розжиг газа.

Горелка пушки может подключаться как к централизованному газопроводу, так и к баллону с бутаном или пропаном. Во втором случае нужно правильно настроить редуктор, отрегулировав давление. Для обогревателя мощностью до 10 кВт оно должно составлять не более 0,5 атм, для более мощных давление следует увеличивать.

Газовый баллон должен оснащаться теплоизолирующей защитой и располагаться на удалении от сильно нагревающегося корпуса.

Используйте только те баллоны, которые заправлялись с применением профессионального оборудования.

Если для заполнения использовались «самопальные» устройства, может иметь место утечка газа, которая приведет к взрыву.

Электрическая

Тепловая пушка электрическая своими руками изготавливается проще всего. В трубе устанавливают ТЭН и вентилятор с двигателем. ТЭН не обязательно покупать — его можно снять, к примеру, со старого утюга.

Видео на тему

microklimat.pro

Ремонт тепловой пушки своими руками

Тепловая пушка используется для обогрева различных помещений. Обычно речь идет о гаражах, мастерских, подсобках и т.п. Тепловентилятор имеет несколько неоспоримых преимуществ, из-за чего его часто используют в домашних мастерских и гаражах. Сейчас мы разберемся с конструкцией тепловой пушки и поговорим о принципе работы агрегата. Но тщательней всего рассмотрим ремонт тепловой пушки. Дело это не такое и сложное, поэтому такие работы можно выполнить своими руками.

О принципе действия

Тепловентилятором тепловая пушка называется потому, что имеет такой же принцип работы, но с небольшими отличиями. Суть в любом случае сохраняется: воздух проходит через нагревательный элемент, в результате чего достигает определенной температуры. После он нагнетается концентрированным потоком в помещение. Конструкция предусматривает наличие специального датчика, поэтому при достижении оптимальной температуры в помещении тепловая пушка отключается, что позволяет экономить горючее. Конечно, в качестве топлива используется дизель, хотя мастера создают устройства, работающие на отработанном машинном и трансмиссионном масле. Также бывают газовые тепловые пушки, но об этом несколько позже. Так вот, такого рода обогреватель имеет массу уязвимых мест, поэтому периодически требуется ремонт. В чем он заключается? Обычно это замена вентилятора, прочистка сопел и т.п. Для того чтобы понять, какие самые уязвимые места, необходимо разобраться с конструкцией.

Об устройстве

Тепловая пушка, независимо от типа используемого топлива и мощности, оснащается металлическим корпусом, который предотвращает возможность попадания каких-либо предметов на нагревательный элемент или нагнетатель, что может привести к нежелательным последствиям, таким как пожар или выход из строя оборудования. Обязательно должен присутствовать предохранитель. Он автоматически отключит пушку в случае ее перегрева. В металлическом корпусе размещается горелка, а также каналы, подводящие дизельное топливо. Для подачи можно использовать компрессор или небольшой насос, а для циркуляции воздушных потоков – нагнетатель и вентилятор. Как ни странно, но именно вентилятор чаще всего выходит из строя. Случается это по множеству причин. Мы постараемся разобраться, как предотвратить поломку, ну и как его починить.

Причины возникновения неисправностей

Тут о чем-то конкретном говорить не приходится. Как показывает практика, ломаться может абсолютно любой элемент конструкции, так сразу на глаз и не определишь. Случается это по самым разным причинам. Иногда пользователь просто-напросто не соблюдает правила эксплуатации нагревательного оборудования, в других же случаях выходят из строя ответственные узлы из-за низкого качества электроэнергии. В конце концов, любая деталь и узел имеют свой ресурс работы, по истечении которого выход из строя может случиться в любой момент. К примеру, ремонт тепловой пушки, выпущенной относительно недавно, осуществляется в сервисных службах. Особенно это актуально в том случае, если устройство находится на гарантии. Если нет, то можно попытаться восстановить пушку своими силами. Но далеко не каждый покупает себе новую тепловую пушку, а использует старенькую, которая непонятно как работает.

Ремонтные работы старых тепловентиляторов

Именно с такой техникой и приходится чаще всего иметь дело. Но тут нет ничего страшного, ведь устройство таких тепловых пушек относительно простое, поэтому при минимальном знании электротехники вы сможете справиться с данной работой. В наиболее простом исполнении тепловая пушка представляет собой корпус из металла, внутри которого есть несколько нагревательных элементов (ТЭНов), а также компрессор для нагнетания воздуха. Для регулировки температуры используется многопозиционный переключатель, реже «автоматы». Давайте подробно поговорим о том, как выполнить ремонт тепловой пушки в целом или каких-либо элементов в отдельности. Как правило, отдавать старые изделия в мастерскую смысла нет. Стоимость восстановительных работ будет высокой, а вот их качество весьма сомнительным.

Ремонт дизельной тепловой пушки

Чаще всего причиной неисправности становится ТЭН. Проверить, так ли это, можно экспериментальным путем. Если тепловая пушка не нагревает воздух или делает это неэффективно, то имеет смысл задуматься. Но так как конструкция предусматривает группу нагревательных элементов, то придется прозванивать каждый и определять, какой из них сломался. При этом необходимо понимать, что сам по себе воздушный ТЭН не ремонтируется и не восстанавливается, поэтому, если он вышел из строя, то его придется менять полностью.

Для прозвона необходимо использовать обычную отвертку с индикатором и тестером. При этом питающие провода желательно отсоединить. Иногда пластины нагревательного элемента оплавляются, или деформируется внешняя оболочка. В этом случае без промедлений можно осуществлять замену.

Ремонт электродвигателя

Если мы имеем дело с выходом из строя моторчика вентилятора, то ситуация несколько усложняется. Определить данную поломку довольно просто – отсутствует направленный поток теплого воздуха. При этом необходимо понимать, что возникает угроза поломки ТЭНов, так как они не охлаждаются и могут с легкостью перегреться.

Ремонтные работы должны начинаться с проверки напряжения на клеммах. При необходимости контакты нужно зачистить. Дальше стоит перейти к прозвонке обмотки двигателя. Однако отвертка с тестером тут мало чем поможет, поэтому лучше использовать более точные устройства, такие как мультиметр или аналоговый тестер. При этом дополнительно проверяется изоляция обмотки. Если из строя вышел сердечник, то в этом случае проще поменять электродвигатель целиком. В любом случае это будет быстрее и проще.

Ремонт тепловой газовой пушки

Такого рода обогреватели оснащаются специальными горелками. Именно в них зачастую и кроется причина. К примеру, если смесь газа с кислородом не воспламеняется, то, скорее всего, дело в форсунках. Их необходимо снять, продуть сжатым воздухом или промыть под давлением, после чего вставить обратно. Отсутствие искры говорит о неисправном пьезорозжиге. В этом случае необходимо прочистить контакты или просто-напросто заменить пьезу. Если же дело заключается в неисправности автоматических выключателей, то они могут быть удалены из конструкции вовсе, но в этом случае агрегат будет выключаться вручную. Хотелось бы отметить, что старенькие тепловые пушки ремонтируются несколько проще новых моделей. Это обусловлено отсутствием большого количества электронных составляющих. К примеру, если выполняется ремонт тепловых пушек Master, то понадобится специальное оборудование для проверки электрических цепей.

О замене вентилятора

Вот мы уже немного и разобрались с тем, что такое тепловая пушка. Мастер ремонт такого оборудования может выполнить относительно за небольшую сумму денег, но в большинстве случаев это посильная задача для каждого. Чаще всего приходится иметь дело с вентилятором, так как данный элемент больше всего подвергается интенсивному износу. Так как в большинстве случаев мы будем иметь дело с перегоранием проводов и их окислением, то ремонт возможен, но такая неисправность, как механическое повреждение или критический износ, требует замены электродвигателя. В этом случае совершенно не имеет смысла выполнять ремонт. Тепловая дизельная пушка «Кратон» или любая другая оснащается вентиляторами небольшой мощности. Выбирать их необходимо исходя из производительности оборудования. В любом случае тут особых требований нет, вы можете использовать даже небольшой бытовой вентилятор, если, конечно, сможете вместить его в корпус.

Заключение

Как вы видите, можно обойтись своими силами и выполнить ремонт газовых тепловых пушек, а также дизельных или электрических. В случае использования в виде топлива дизеля или природного газа необходимо первым делом проверять состояние горелки, а также подводящих каналов. Если же вы столкнулись с электрической пушкой, то, вероятнее всего, дело в контактах, которые оборвались, перегорели или окислились. Все это устраняется довольно просто и быстро, главное - иметь желание и немного свободного времени. В принципе, это все, что можно рассказать по данной теме. Теперь вы знаете, что может сломаться, и как выполнить ремонт тепловой пушки.

fb.ru

Тепловая пушка своими руками: чертежи, изготовление

Тепловая пушка своими руками изготовляется в том случае, когда необходимо обогреть помещение, не имеющее центрального отопления, а возможности приобрести промышленный отопительный прибор нет. Кроме того, самодельная теплопушка станет отличным выходом из ситуации тогда, когда хозяину необходимо поддерживать в нежилом помещении, например цехе или ангаре, определенную температуру в целях обеспечения работоспособности производства.

Виды тепловых пушек

Принцип работы тепловой пушки состоит в том, что с помощью нагревательного элемента производится нагрев топливного элемента.

Далее теплый воздух при помощи вентилятора распространяется по помещению, прогревая его. В результате в нем устанавливается и поддерживается необходимая владельцу помещения положительная температура.

Как выбрать тепловую пушку? В зависимости от способа нагрева топливного элемента и воздуха различают следующие виды нагревательных приборов:

  • газовые;
  • дизельные;
  • электрические;
  • многотопливные;
  • водяные.

Каждый вид имеет свои плюсы и минусы. Например, газовая тепловая пушка хороша тем, что энергоноситель в ней сгорает полностью. Это позволяет сэкономить денежные средства на отопление. Также она хороша тем, что ее можно легко переместить на другое место работы.

Из минусов можно назвать необходимость создания стационарной газовой установки при необходимости отопления помещения большой площади. Газовая тепловая пушка, кроме того, имеет большую степень пожароопасности, так как работает с открытым огнем, поэтому ее нельзя использовать в зданиях, где хранятся легковоспламеняющиеся вещества и размещаются пожароопасные производства.

Другой вид мобильного обогревателя — водяная тепловая пушка, которая хороша тем, что способна длительное время обогревать помещение в выключенном состоянии. Кроме того, она пожаробезопасна. Однако и у нее есть минус — она достаточно сложна в обслуживании, так как требует в качестве теплоносителя воду.

Для того чтобы определиться окончательно с вопросом о выборе тепловой пушки, нужно знать, какова схема отопления в требуемом помещении. Такую схему владелец помещения может заказать у специалистов или составить сам, если имеются необходимые знания. Поэтому, если сложно определиться с выбором тепловой пушки, имеет смысл обратиться к профессионалам.

В процессе ее выбора стоит обращать внимание на следующие моменты:

  • цена;
  • мощность;
  • простота в обслуживании;
  • вес.

Обычно по всем этим параметрам наиболее выгодной является электропушка. Такое устройство может работать от обычной бытовой электрической сети, поэтому его можно использовать в быту, например, для обогрева гаража.

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

  • корпус;
  • тэн для нагрева;
  • мощный вентилятор;
  • прибор для управления;
  • провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

На что стоит обратить внимание при изготовлении?

Производя самостоятельную сборку такого нагревательного прибора, как тепловая пушка, стоит помнить несколько моментов. Средняя мощность таких устройств составляет от 1,5 кВт до 45 кВт. Если же нужна большая мощность, то рекомендуется о конструировании дизельной тепловой пушки своими руками.

При изготовлении тщательно следует проверять все соединения на предмет их изолированности. Не стоит заниматься самостоятельной сборкой электрического нагревателя в том случае, когда не имеется даже элементарных познаний в электротехники.

Изготовленная тепловая пушка своими руками должна быть зарегистрирована в органах пожарного надзора. Это убережет владельца от достаточно крупного штрафа за несоблюдение правил пожарной безопасности.

tvoygarazh.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
