Вентилятор дымоудаления крышный веза – Крышные вентиляторы дымоудаления Веза Крос, Кров, ВОД

Содержание

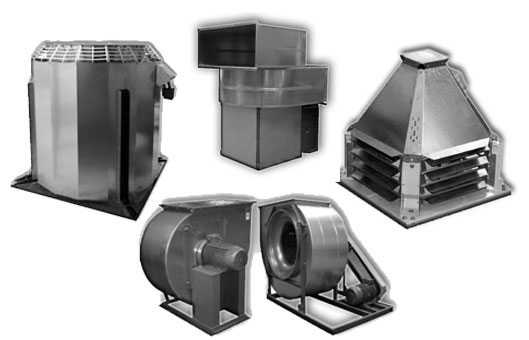

Крышные вентиляторы дымоудаления Веза Крос, Кров, ВОД

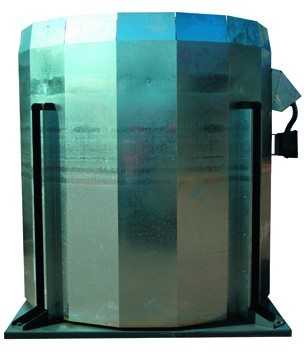

вентилятор дымоудаления Веза Крос Компания из России ООО "ВЕЗА" работает на рынке вентиляционной и климатической техники с 1995 года. В ее состав входит шесть предприятий, расположенных в России, Украине и Белоруссии, на которых производится разнообразная вентиляционная техника и оборудование, в том числе и противопожарное. Производство включает центральные системы кондиционирования, вентиляторы и дымовые клапаны, отопительное оборудование, теплообменники.

Кроме серийного производства, специалисты предприятия разрабатывают и устанавливают заказное оборудование для различных отраслей промышленности. Разработка производится на всех этапах – от составления проектно-сметной документации до окончательного монтажа, наладки и пуска сложных специализированных систем, в том числе на предприятиях химической и нефтеперерабатывающей промышленности.

Крышные вентиляторы дымоудаления Веза представляют собой собственную разработку компании и предназначены для использования в системах дымоудаления и вентиляции промышленных предприятий, общественных зданий и жилых домов. Широкий спектр моделей дает возможность их применения с максимальным эффектом в системах дымоудаления различного типа и мощности.

Крышные вентиляторы Веза

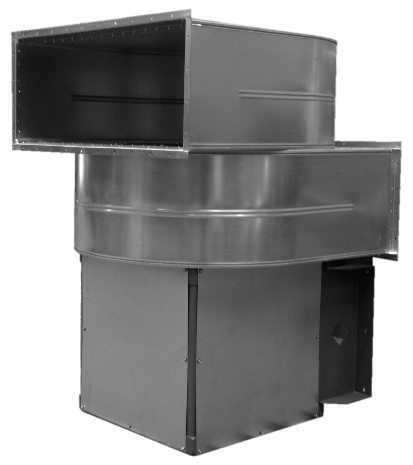

вентилятор дымоудаления Веза Кров Среди моделей и модификаций крышных вентиляторов дымоудаления Веза привлекает внимание серия УКРОВ-ДУ/ДУВ. Это специально разработанные конструкции для применения в условиях экстремального климата с сильными морозами и значительным уровнем выпадения снега. Вентиляторы серии производятся в 12 типоразмерах и предназначены, в основном, для объектов нефтеперерабатывающей и нефтегазодобывающей промышленности.
Среди них модели ДУ, которые предназначены исключительно для удаления дыма и модификации ДУВ, которые могут работать и в режиме длительного вентилирования. Предел огневой стойкости установлен в 120 минут перемещения горячего воздуха с механическими включениями и фракциями агрессивных газов температурой 400-600˚С.

Крышный вентилятор дымоудаления Веза представляет собой вертикально ориентированный корпус из оцинкованной или нержавеющей стали удлиненной формы. Значительная высота корпуса предохраняет выходные жалюзи от засыпания снегом. Верхняя часть устройства закрыта специальной крышкой.

Двигатель и рабочее колесо, насаженное на его вал, расположены внутри корпуса таким образом, что при включении жалюзи автоматически открываются и воздушный поток растекается по сторонам. Основной поток обдувает двигатель, охлаждая его и продлевая ресурс. Жалюзи отличаются специальной конструкцией, которая позволяет воздушному потоку открывать их даже при очень низких температурах. Диапазон работы вентиляторов этой серии -50…+45˚С.

Следующей популярной серией являются вентиляторы ВЕЗА КРОС. Они отличаются способом отведения воздуха, откачиваемого из вентиляционной системы. Радиальное колесо с лопатками, загнутыми назад удаляет газовоздушную смесь в стороны от корпуса сквозь боковые отверстия. Отличаются устройства этой серии тороидальными входными патрубками большого диаметра и высокой удельной производительностью.




Например, КРОС6-3,55:
  • Номинальная мощность двигателя 180 Вт;
  • Количество оборотов ротора 1350/мин;
  • Газовый поток рабочий 2500 м³/ч;
  • Установочная масса 38 кг.

вентиляторы Веза Крос установленные на крыше Эти устройства пригодны для установки на крышах плоского и наклонного типа на зданиях общего и специального назначения. Крышные вентиляторы дымоудаления Веза изготовляются из оцинкованной стали в вариантах повышенной коррозионной стойкости или взрывозащищенном исполнении. В случае проектной установки, как постоянно работающих вентиляционных устройств они оборудуются двигателями, предназначенными для длительных режимов работы. Мощность вентиляторов КРОС максимального типоразмера достигает 110000 м³/час.

Крышные вентиляторы дымоудаления Веза ВРАН-ДУ отличаются очень большим КПД и устанавливаются там, где необходимо очень быстрое удаление дыма и сопутствующих газов. Они отличаются радиальным типом и колесом с большим числом лопаток. Очень эффективно применение этих устройств в системах с несколькими вентиляторами разных видов.

Вентиляторы осевого типа


Осевые вентиляторы дымоудаления Веза серии ВОД отличаются большим напором воздушного потока, устанавливаются на промышленных предприятиях и общегражданских зданиях в местах, отдаленных от постоянного пребывания людей. Конструкция отличается применением колеса с большим диаметром втулки, защищающей двигатель от раскаленного потока газов.

Угол монтажа лопаток ротора можно изменять в довольно широких пределах. Что обеспечивает возможность использования одного и того же вентилятора в разных режимах работы без сложных регулировок. При монтаже вентиляторов этой серии устанавливаются специальные устройства, выпрямляющие выходной газовый поток для обеспечения эффективности отвода газов от зоны установки двигателя. Производятся в 9 модификациях.

Осевые вентиляторы Веза серии ОСА-ДУВ отличаются от предыдущей серии большим диаметром выходного потока, что, при той же производительности, значительно снижает выходную мощность газодымового потока. Отличаются эти вентиляторы и очень крепким корпусом весьма привлекательного дизайна.

Важной частью производимой продукции объединения являются и обратные клапаны дымоудаления Веза. Применяются они в системах дымоудаления и предназначены для закрытия канала в случае отключения вентилятора. Внешний воздух и остатки дымовых смесей не могут проникнуть обратно в помещение. Работают в автоматическом режиме, открываясь напором выходящего потока воздуха и запираясь при его прекращении.

proffidom.ru

Вентиляторы крышные дымоудаления

Крышные вентиляторы дымоудаления


Цены     Купить     Он-лайн каталог     Каталоги PDF     Опросный лист


Вентиляторы крышные для дымоудаления (ВКР-ДУ, ВКРМ-ДУ, ВКРС-ДУ, ВКРФ-ДУ, ВКРФМ-ДУ) имеют те же характеристики, что и вентиляторы крышные общего назначения, за исключением своего предназначения и условий работы.

Работают такие вентиляторы в системах дымоудаления вытяжной вентиляции производственных, складских, административных, жилых и других зданий, особенно повышенной этажности. Устанавливаются на кровле зданий и предназначаются для удаления дымогазовоздушных не взрывоопасных смесей, возникающих при пожаре и других аварийных ситуациях в соответствии с требованиями НБП 253-98 и СНИП 2.04.05-91. Перемещаемая среда не должна содержать взрывчатых веществ. Также вентиляторы служат одновременно для отвода тепла за пределы помещения. При этом обеспечивается локализация зоны пожара, создается возможность борьбы с пожаром, спасения людей и оборудования.

Вентиляторы крышные дымоудаления применяются в аварийных системах вытяжной вентиляции зданий и помещений (кроме категорий А и Б по НБП 105-95), надежно работают не менее 120 минут при температуре перемещаемых газов до 400°С (исполнение ДУ-02) и не менее 90 минут при температуре перемещаемых газов до 600°С (исполнение ДУ-01). При первом варианте (ДУ-01) рабочее колесо изготавливается из нержавеющей жаропрочной стали, а корпус - из оцинкованной. Второй вариант (ДУ-02) предусматривает изготовление рабочего колеса из жаростойкой углеродистой стали со специальным покрытием, корпус - из оцинкованной. Вентиляторы дымоудаления крышного типа имеют цилиндрический корпус, в зависимости от модели могут выбрасывать поток воздуха в сторону или вверх, комплектуются трехфазным электродвигателем.

Эксплуатируются при температуре окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.
Перемещаемые вентиляторами невзрывоопасные дымовоздушные смеси не должны содержать взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, с запыленностью не более 100 мг/м3.

Вентиляторы дымоудаления комплектуются специализированными теплоизолирующими стаканами, обратными клапанами и поддонами.

С целью автоматизации работы группы вентиляторов дымоудаления могут комплектоваться шкафами (щитами) управления.


Подробная техническая информация :

Вентиляторы крышные дымоудаления с выбросом в сторону ВКР-ДУ

Вентиляторы крышные дымоудаления с выбросом в сторону ВКРС-ДУ

Вентиляторы крышные дымоудаления с вертикальным факельным выбросом ВКРФ-ДУ





Монтаж крышных вентиляторов дымоудаления



Информация по другим вентиляторам :

вентиляторы радиальные дымоудаления     вентиляторы осевые     вентиляторы взрывозащищенные     вентиляторы крышные    вентиляторы пылевые

вентиляторы канальные

armavent.ru

Монтаж крышного вентилятора дымоудаления

Правила техники безопасности существуют не просто так. Некоторые из них написаны горьким опытом тех, кто на всю жизнь остался калекой. Чтобы такого не произошло, лучше немножко перестараться в обеспечении безопасности. Одним из приборов, который желательно никогда не использовать, является вентилятор дымоудаления, который монтируется на крыше. Какие существуют разновидности изделий и какие требования к ним предъявляются? Об этом будет рассказано в статье.

Требования к изделиям

Вентиляторы, которые применяются для дымоудаления должны соответствовать определенным требованиям, чтобы выполнять свои задачи исправно. Среди них можно выделить:

  • высокое качество сборки;
  • термоустойчивость;
  • химическая инертность;
  • достаточная мощность;
  • минимальный шум.

Для крышных вентиляторов дымоудаления должен использоваться металл наивысшего качества. Обычно для этих целей используют легированные стали, которые имеют покрытие для защиты от коррозии. Последнее является обязательным, т. к. корпус постоянно находится под воздействием осадков. Во время выброса дыма температура в шахте может достигать значительных значений. Материал вентилятора должен быть устойчив к этому. В документации должна быть указана работоспособность при 900°. Таким показателем обладают вентиляторы высшей ценовой категории. Для более дешевых агрегатов выносливость заявлена на уровне 500°.

Во время горения материалы выделяют ядовитые химикаты, а также активные вещества. Они разрушающе действуют не только на организм, но также и на предметы. Если корпус и лопасти вентилятора не будут к ним устойчивы, то смысла от такого агрегата не будет. Кроме того, двигатель должен быть герметично изолирован как от внешней среды, так и от крыльчатки. Материал корпуса и крыльчаток должен обладать химической нейтральностью к возможному воздействию. Перед покупкой необходимо произвести расчеты. Они позволят определить, какой объем воздуха и за какое время может быть выброшен. В зависимости от этого подбирается мощность двигателя вентилятора. Уровень шума такого прибора должен находиться в пределах установленных норм. Это особенно актуально в том случае, если задымление произошло только на одном или нескольких этажах.

Обратите внимание! Вентиляторы, которые используются в системах дымоудаления должны включаться как в автоматическом, так и в ручном режиме. В первом случае в дело вступает термодатчик, а во втором задействуется специальный пускатель. В случае отказа датчик должен оставаться запасной вариант.

Разновидности

Конструктивно вентилятор для удаления дыма представляет собой кожух, в котором находятся лопасти изделия, а также отдельный модуль с двигателем. Изделия можно классифицировать по группам. Разделение сделано на основе того, каким образом изготовлены и размещены лопасти. Среди основных выделяют:

  • осевые;
  • диагональные;
  • радиальные.

Осевые изделия представляют собой вентиляторы, которые похожи на обычные бытовые. Двигатель находится позади лопастей. Последние закрепляются на вал или ось, которая выходит из ротора. Лопасти особой формы позволяют создать зону разреженного воздуха в вентиляционных каналах. Это необходимо для принудительного всасывания дыма и выброса его наружу. Недостатком такого решения является то, что дым и другие продукты горения обязательно огибают двигатель перед выбросом. Диагональные вентиляторы имеют схожую конструкцию с осевыми. Разница заключается в том, что происходит с воздухом после выброса.

В осевых вентиляторах он направляется прямо из корпуса, а в диагональных отклоняется на 45°. Это увеличивает зону рассеивания, а также тягу вентилятора. Добиться такого результата удалось за счет уникальной формы корпуса, а также лопастей. В большинстве случаев диагональные вентиляторы не требуют периодического технического обслуживания. Радиальные приборы являются одними из самых эффективных. Объясняется это тем, что крыльчатка здесь имеет необычную форму. Она находится в отдельном корпусе и похожа на колесо с большим количеством лопастей. Для таких вентиляторов можно установить двигатель большей мощности, чем для двух предыдущих. Кроме того, во время выброса продуктов горения двигатель не находится на пути движения воздушных масс, что продлевает срок его службы. Недостатком такого вентилятора для дымоудаления можно считать его шумность.

Обратите внимание! Условно все виды вентиляторов для дымоудаления, которые располагаются на крыше, можно разделить на две большие группы. Часть из них производит выброс воздуха вверх, а часть горизонтально. Первые обладают большей производительностью и применяются для тех зданий, где могут находиться различные химические вещества.

Что учитывать при выборе

Учитывая требования, которые приводились выше для крышных вентиляторов, можно легко составить список нюансов, на которые стоит обращать внимание при покупке конкретного экземпляра:

  • способ монтажа;
  • мощность двигателя;
  • отказоустойчивость;
  • объем удаляемого воздуха;
  • скорость вращения.

Вентилятор для удаления дыма, который будет установлен на крыше должен иметь простую систему монтажа. От этого будет зависеть, какие доработки потребуется сделать на кровле. Кроме того, при должной сноровке его можно смонтировать самостоятельно. Мощность двигателя должна браться с запасом в 10%. Это необходимо для максимальной эффективности. Обмотки двигателя должны быть дополнительно защищены лаком и находиться в герметичном корпусе. Если модель уже определена, тогда стоит поинтересоваться у монтажников, сколько приблизительно служат такие вентиляторы. В паспорте устройства должна быть заявлена отказоустойчивость.

Если этого нет, тогда такой прибор окажется абсолютно бесполезным при возникновении пожара. Объем удаляемого воздуха должен быть максимально возможным. Необходимо подсчитать объем самого помещения и посмотреть на показатели производительности вентилятора. За один час он должен быть способен несколько раз заменить массы в полном объеме. От скорости вращения двигателя напрямую зависит производительность, поэтому важно брать агрегат с максимальными показателями.

Процесс монтажа

Первым делом осматривается кровля и выбирается место, где будет находиться прибор. Делается расчет предположительных нагрузок, которые будет оказывать вентилятор. В кровле изготавливается отверстие. Возможно, под вентилятор понадобится установить небольшую площадку, чтобы он находился строго горизонтально. Следующим шагом устанавливается специальный поддон. В зависимости от указаний производителя сверлятся отверстия и монтируются тяги. Чтобы в систему вентиляции не происходило обратного тока воздуха, понадобится клапан. Клапан монтируется в согласии с особыми требованиями, чтобы не возникало перекоса. Часто для этих целей наносятся специальные метки. Когда клапан и вентилятор совмещены, их можно поместить в стакан и зафиксировать. Чтобы влага не просачивалась через отверстие, края обрабатываются герметиком. Подробнее процесс монтажа прибора для дымоудаления можно посмотреть в видео.

Обзор производителей

Хорошо зарекомендовал себя производитель крышных вентиляторов для дымоудаления «Веза». В их модельном ряде есть приборы КРОВ-ДУ/ДУВ. Радиальные приборы Веза обладают высокой эффективностью. Увеличенный корпус позволяет создать большую тягу. Производитель Веза хорошо продумал систему монтажа прибора. Выброс отработанных масс производится вверх, при этом есть защита от попадания осадков. Есть преимущество применения на складах со взрывоопасными материалами. Стоит обратить внимание на ВРКВ-ДУ. Такой прибор для дымоудаления способен функционировать при температуре внешней среды до 45°. Изделие для дымоудаления может быть установлено на здания различного назначения. Это могут быть школы, больницы, жилые дома или склады с опасными веществами.

Интересную конструкцию и высокую производительность имеют вентиляторы ВКРС. Лопатки крыльчатки прибора для дымоудаления располагаются особым образом, поэтому можно говорить о его особой эффективности. КПД, который обеспечивается вентилятором для дымоудаления достигает 69%. Есть различные модели, которые подбираются под каждый конкретный случай. Для совместимых моделей вентиляторов дымоудаления можно использовать стакан для монтажа СМКВ. Он необходим для продления срока службы всех модулей прибора. СМКВ подбирается в зависимости от того, в каких условиях будет функционировать вентилятор. Это могут быть северные регионы или тропики.

Резюме

Как видно вентилятор для системы дымоудаления является ответственным звеном. Лучше если всю систему, включая выбор вентилятора, будут разрабатывать специалисты этой области. Только в этом случае есть уверенность в отказоустойчивости двигателя вентилятора. Известные компании дают гарантию на проделанную работу, а также проводят плановое обслуживание систем дымоудаления.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Крышные вентиляторы дымоудаления КРОС-ДУ

Крышные вентиляторы дымоудаления КРОС-ДУ

Выпускают вентиляторы следующих исполнений:

  • общепромышленные (Н)
  • коррозионностойкие (К1)
  • взрывозащищенные (В)
  • взрывозащищенные коррозионностойкие (ВК1)

Условия эксплуатации:

  • температура окружающей среды
  • - от минус 45 до +40°С для умеренного климата,

    - от минус 60 до +40°С для умеренного и холодного климата,

    - от минус 10 до +50°С для тропического климата;

  • * среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;

Крышные вентиляторы Веза

Крышные вентиляторы предназначены для удаления неагрессивных, невзрывоопасных газо-воздушных смесей с незначительным содержанием взвешенных частиц. Удаляемые воздушные массы не должны иметь липких и волокнистых включений, их температура не должна превышать +50С.

Вентилятор крышный вкр является составляющей вытяжной вентиляции, исключительно полно решает целый ряд задач и поэтому имеет широкую область применения на объектах жилого, административного, общественного и промышленного назначения.

Различные модификации этого надежного оборудования не требуют специального обслуживания, успешно функционируют в вентиляционной сети и без нее, имеют привлекательный вид, обеспечивают вертикальный выброс воздуха и снижают тем самым уровень шума.

Крышные вентиляторы дымоудаления в одноэтажных складских помещениях, супермаркетах и производственных цехах с единым большим объемом внутреннего пространства могут работать без разветвленной сети воздуховодов. Для упрощения системы вентиляции в целом, можно использовать низконапорный вентилятор. При строительстве объектов гражданского назначения использование крышных вентиляторов позволяет экономить дорогостоящую площадь. Вынос оборудования за пределы здания так же облегчает демонтажные работы и замену устройств.

Среди конкурирующих отечественных производителей самый густой ряд типоразмеров имеет крышный вентилятор Веза. Кроме того, оригинальная конструкция изготавливается из оцинкованной стали, что снижает нагрузку на здание, имеет теплостойкое, малошумное, северное, взрывозащищенное исполнение.

Крышные вентиляторы КРОС, компании Веза изготавливаются, в зависимости от типоразмера, с квадратным и шестигранным поперечным сечением. Большеразмерные агрегаты оснащены виброопорой. Использование оборудования эффективно в умеренном, тропическом, холодном климате. К дополнительной комплектации вентилятора относятся стакан монтажный, поддон, устройство плавного пуска, шкаф автоматики.

У нас вы можете купить крышный вентилятор производства Веза и получить у специалистов всю необходимую информацию.

kmh.ru

Крышный вентилятор дымоудаления с факельным выбросом

крышные факельные вентиляторы С целью активации вентиляционной системы удаления дыма из зоны пожара и прилегающих помещений на крышах зданий устанавливается специальное устройство побуждения исходящего воздушно-газового потока - крышный вентилятор дымоудаления. Установка на крыше вызвана несколькими факторами, влияющими на работу вентиляторов и системы дымоудаления в целом.
  1. Вентиляторы должны быть вынесены из вентилируемых помещений во избежание разрушения или повреждения при пожаре;
  2. Мощность и сила напора выходного потока воздуха предусматривают отдаление от мест постоянного пребывания людей;
  3. Токсичность и высокая температура выбрасываемого воздушно-газового потока определяет место внешнего выхода вдали от воспламеняющихся предметов или эвакуационных путей.

Кроме того, вытяжная вентиляция значительно эффективнее работает при направлении потока газов снизу вверх. Кроме принудительной тяги, при выключенных двигателях вентиляционная система может работать в режиме естественной вентиляции при открытых дымовых клапанах и клапанах обратной тяги. Клапаны дымоудаления в кровле устанавливаются в помещениях большого объема и вентиляторами не оборудуются.

Устройство и работа крышных вентиляторов


На сегодняшний день создано немало конструкций крышных вентиляторов дымоудаления и климатической вентиляции. Их отличие состоит в том, что дымовые вентиляторы предназначены для удаления горячего дыма и пылегазовых взвесей, нагретых до высоких температур порядка 600˚С во время пожара. Откачивать они могут и продукты тушения огня – водяные пары, аэрозоли, порошкообразные смеси и инертные газы, оставшиеся в помещениях после срабатывания автоматических систем пожаротушения.

Работают такие устройства в режиме кратковременного включения при максимальной мощности создания воздушного потока. Их предельная огневая стойкость находится в диапазоне 90-120 минут полноценной работы. После использования по прямому назначению они должны быть подвержены профилактическому ремонту или заменены на новые, в зависимости от степени воздействия продуктов горения на конструкцию вентилятора.

Комбинированные вентиляторы, работающие одновременно как дымовые и как климатические рассчитаны на постоянную работу и только в экстремальных условиях используются в качестве дымовых. Они оборудуются двигателями, рассчитанными на длительную работу и большое количество последовательных включений. В большинстве случаев они обладают меньшей мощностью, но большей конструкционной устойчивостью и стойкостью к коррозии в обычных условиях.

Вентиляторы дымоудаления крышные с факельным выбросом – конструкции, которые являются оптимальными для применения как в качестве дымовых, так и в качестве обычных и промышленных систем. Их отличительные особенности:

  • Прочные корпуса из углеродистых термостойких сталей, покрытых полимером;
  • Выброс пылегазовых смесей происходит вверх, в обе стороны;
  • Надежная защита от попадания дождя и снега в каналы вентиляции;
  • Предохранение кровли от воздействия горячих газов;
  • Мощными трехфазными асинхронными двигателями.

Двигатель в таких установках монтируется горизонтально. Рабочее колесо насажено непосредственно на вал двигателя и оборудовано загнутыми назад лопатками. Боковые выходы оборудованы шторками, которые в обычном состоянии закрыты под действием собственного веса, а при включении вентилятора открываются под действием воздушного потока.




Вентиляторы ВКРН АФ и ВКР


Оптимальной конструкцией комбинированного вентилятора, одинаково эффективно работающего в общеобменных вентиляционных системах и в системах противопожарных, является распространенная модель крышного вентилятора дымоудаления ВКРН АФ. Он производится в 20 модификациях с диапазоном мощностей от 0,18 до 37 кВт и частотой вращения от 790 до 1450 об/мин.
Эта модель оборудуется колесом с диаметрами от 3,15 до 14 дм с лопатками, загнутыми назад. Приводом вентилятора служат электродвигатели с различным числом полюсов – от 4 до 12. Общей характеристикой всех модификаций является прямоугольный корпус из оцинкованной стали с атмосферной защитой, сварная станина крепления, покрытая порошковой краской и работа без обратного клапана.

Одна и та же модификация может оборудоваться различными двигателями, что расширяет сферу применения модели. Форма корпуса и особенности факельного выброса позволяют устанавливать несколько вентиляторов на ограниченном пространстве.
Вентилятор дымоудаления ВКР с боковым выбросом производится ЗАО «Белтепломашстрой» в 7 модификациях с диапазоном мощностей от 0,18 до 18,5 кВт и спектром частот от 730 до 1410 об/мин. Как и у всех типов дымовых вентиляционных устройств, сохранена обратная пропорция соотношения мощности двигателя и частоты вращения колеса. Производительность моделей колеблется от 0,7 до 67 м³/мин.

Предназначены вентиляторы для установки на крышах промышленных и общественных и административных зданий строго в системах дымоудаления. После работы в условиях пожара они не подлежат восстановлению и должны быть заменены. Монтаж и установка крышных вентиляторов дымоудаления ВКР производится только силами специализированных предприятий.
По внешнему виду их можно отличить по коническому защитному колпаку верхней части установки. Применяется эта модель в условиях умеренного климата. При температуре газовоздушного потока до 600˚С он может работать в течение часа. (EI 60).

При монтаже конструкций типа ВРМК и ВРКА устанавливается обратный клапан для крышного вентилятора дымоудаления ВРКА. Он может монтироваться как в горизонтальном, так и в вертикальном положении.

Крышные вентиляторы Кров ДУ


крышный вентилятор для дымоудаления Кров ДУ Крышные вентиляторы для дымоудаления Кров ДУ производятся на заводах объединения Веза. Они предназначены для установки на крышах промышленных зданий и отличаются широким диапазоном климатических условий применения и большим числом специальных вариантов исполнения. Это:
  1. Общепромышленные вентиляторы обозначение «Н»;
  2. Вентиляторы взрывозащищенного исполнения «В»;
  3. Коррозионно-устойчивые устройства «К»;
  4. Вентиляторы с защитой от взрыва «ВК 1».

По диаметру радиальных рабочих колес они находятся в диапазоне от 3,5 до 12,5 дм. Отдельные модели вентиляторов, созданные специально для предприятий нефтеперерабатывающей и нефтегазодобывающей промышленности можно эксплуатировать при температурах до -60˚С и значительной высоте снежного покрова.

Вентиляторы низкого давления


Вентилятор ВКРС принадлежит к серии крышных вентиляторов низкого давления с отводом газов в сторону. Он отличается небольшим количеством лопаток на колесе – максимум 9 и работой без наличия канальной вентиляционной системы. Они устанавливаются на крыше в специальные стаканы, открывающиеся непосредственно в объем помещения. В зависимости от места предполагаемой установки изготовляется из углеродистой стали, нержавеющей стали, стали с добавлением латунных элементов повышенной устойчивости к коррозии и из алюминиевых сплавов.
Широкая вариативность материалов изготовления повышает универсальность вентиляторов типа ВКРС и делает возможной их установку практически на всех типах промышленных зданий.

proffidom.ru

установка и монтаж веза и systemair

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Существует множество механизмов, которые нельзя назвать жизненно необходимыми, однако при определенных обстоятельствах их функции бывают практически незаменимым. Одними из таких механизмов являются разнообразные системы кондиционирования, и в частности — вентилятор крышный дымоудаления.

Крышный вентилятор дымоудаления предназначен для оперативного выведения из помещения дыма, различных газов и других летучих продуктов горения, возникающих при пожарах или других непредвиденных обстоятельствах.

В обычное время такие установки могут работать, как системы кондиционирования, или же будучи смонтированными и установленными ждать своего часа для эффективной работы. к примеру, они

Виды вентиляторов

Различные виды вентиляторов

В зависимости от условий использования и поставленных целей можно использовать различные типы вентиляторов.

Для установки на крышу чаще всего используются следующие виды вентиляторов:

  • Осевой. Один из самых распространенных типов вентиляторов на сегодняшний день. Представляет собой систему лопастей, вращающихся с определенной скоростью вокруг оси (отсюда и название). Такая конструкция является наиболее просто в изготовлении и обслуживании, но в тоже время чрезвычайно эффективной, благодаря чему заслужила большую популярность во многих сферах человеческой жизни, в числе и в качестве вентиляторов для удаления дыма.
  • Диагональные вентиляторы являются дальнейшим развитием осевых систем. Благодаря особой форме лопастей, воздух в таких вентиляторах всасывается в осевом направлении, а выводится в диагональном.
  • Центробежные вентиляторы, так же называемые радиальными, схожи с предыдущими двумя, однако конструкция их несколько сложнее. Работа таких вентиляторов основана на центробежной силе, возникающей при всасывании воздуха через лопасти особой формы.

Таким образом, устройство различных типов вентиляторов в принципе одинаково, однако благодаря оригинальным конструкторским решениям имеет ряд нюансов, выделяющих каждый из них в ряду остальных.

Принятие решения об использовании конкретного крышевого вентилятора в рамках определенной ситуации должно приниматься на основе эксплуатационных условий и задач, решение которых ставится перед системой дымоудаления.

Как выбрать вентилятор

Среди наиболее значимых параметров, по которым выбирается тот или иной вентилятор дымоудаления крышный можно назвать:

  • мощность;
  • простота установки;
  • надежность конструкции;
  • долговечность.

Как и в любом современном устройстве, мощность является ключевым свойством крышевых вентиляторов. Огромные сверхмощные установки способны в мгновение ока очистить ото всех вредных примесей воздух на большой территории складских или промышленных объектов.

Но для использования в небольших частных домах такая мощность будет определенно излишня. Поэтому, прежде всего, нужно соизмерять возможности вентилятора дымоудаления с поставленными перед ним задачами.

Совет! Разумно выбирайте мощность вентилятора — слишком мощный может привести к лишнему перерасходу ресурсов, в то время как слишком слабый и экономичный не будет справляться с возложенными на него функциями.

Простая и удобная установка крышных вентиляторов также является немаловажным фактором при выборе конкретного устройства.

Большинство хозяев предпочитают заниматься монтажом вентиляционных систем самостоятельно, поэтому простота и очевидность процесса сборки и установки вентилятора на крышу может в значительной части повлиять на выбор вентилятора.

Надежность конструкции определяется качеством сборки всей системы, а так же уровнем исполнения отдельных ее частей. При выборе необходимого вентилятора дымоудаления прежде всего следует обратить внимания на производителя устройства.

На современном рынке вентиляционных систем существует великое множество игроков, однако во всем этом разнообразии неизбежно есть и свои лидеры.

Наиболее известным и уважаемым производителем вентиляционных систем на сегодняшний день является шведская компания Systemair.

Ее продукция используется на территории всей Европы, а так же в странах Америки и Азии. Systemair сейчас считается одним из бесспорных лидеров в своей области.

Среди обширного ассортимента продукции шведского гиганта есть и системы дымоудаления. Вентиляторы крышные Systemair представлены целой линейкой различных устройств, различающихся как мощностью, так и конструкцией и особенностями использования.

Такое разнообразие позволяет каждому выбрать необходимый именно ему вентилятор, основываясь на своих потребностях и пожеланиях, при этом, будучи уверенным в качестве приобретенного товара, подкрепленного именем известного европейского бренда.

Срок службы вентиляторов

Срок эффективной службы вентилятора дымоудаления играет немаловажную роль в решении о его установке. Вряд ли кому-то понравится, если приложив некоторые усилия к поиску и установке крышного вентилятора, через некоторое время вновь придется повторять все манипуляции с самого начала.

Безусловно, рано или поздно любая система начнет сбоить и отказывать, но именно этот промежуток времени между первоначальной установкой и началом появления неполадок можно считать определяющим в надежности всей системы.

Внимание! После непосредственного срабатывания системы активного дымоудаления (например, при возникновении пожара) вентилятор больше непригоден для дальнейшего использования и должен быть заменен вне зависимости от срока службы.

Отказоустойчивость

Крышный вентилятор веза

Кроме того, немалое значение имеет также и отказоустойчивость той или иной системы дымоудаления, а так же вовремя выполненные работы, такие, как изоляция печной трубы на крыше. Эта характеристика тесно связана с предыдущими двумя параметрами, однако сама по себе означает возможность эффективной работы устройства без вмешательства извне.

Таковыми могут быть:

  • внеплановые ремонты оборудования;
  • дополнительные настройки и калибровки;
  • частая очистка деталей системы от наносов.

Возможность в работе без таких экстренных мер и называется отказоустойчивостью. Хорошей отказоустойчивостью славятся отечественные вентиляторы крышные веза.

Установка и монтаж вентиляторов

Перед установкой выбранного устройства на крышу следует учесть несколько немаловажных факторов, среди которых:

  • размеры и тип выбранного вентилятора;
  • конструкция крыши и ее кровельный материал;
  • угол наклона кровли.

Габариты крышного вентилятора определяют, прежде всего, тип его крепления. Для того чтобы надежно закрепить на крыше большой промышленный вентилятор понадобится гораздо больше усилий, чем для установки небольшого бытового устройства дымовыведения.

В зависимости от используемого материала кровли может быть применен один из двух основных типов монтажа вентилятора:

  • Монтаж на твердой кровле. В этом случае вентилятор просто крепится на продолжении вентиляционных шахт, которые выполнены из твердых материалов — кирпича и бетона. Таким образом, достигается наибольшее сцепление и надежность собранной конструкции.
  • Монтаж на мягкой кровле гораздо более сложный и зависит от множества условий. Поэтому конкретные решения для стыковки и крепления вентилятора к соответствующим системам должны применяться исходя из сложившейся ситуации. Четких правил тут нет, однако монтаж крышных вентиляторов в любом случае должен быть надежным и продуманным.

Угол наклона хоть и не является критичным фактором при установке вентилятора, но в значительно мере влияет на особенности его размещения на поверхности.

Имеющая система вентиляции должна быть соответствующим образом закреплена во избежание различных деформаций ввиду неустойчивости, обусловленной сложной конструкцией кровли.

Напоследок

Надеемся, все вышеприведенные советы и рекомендации по выбору и установке крышных вентиляторов дымоудаления помогут вам сориентироваться в разнообразии современных вентиляционных систем, определиться с необходимыми именно вам устройствами, а так же помочь с их монтажом на месте.


Понимание ключевых характеристик и функциональных особенностей различных устройств для выведения дыма помогут вам принять осознанное и продуманное решение о целесообразности приобретения того или иного крышного вентилятора, разобраться с тонкостями его установки и использования.

Все это продлит срок эффективной службы систем вентиляции на долгие годы, при этом вам не потребуется обращаться за помощью к специалистам — ведь, обладая такими знаниями, вы сможете справиться практически с любой поставленной задачей самостоятельно.

krovlyakryshi.ru

Вентиляторы дымоудаления и подпора воздуха


В промышленных и жилых зданиях правильно подобранная и смонтированная вентиляция, рассчитанная на дымоудаление, является одним из важнейших компонентов в противопожарной системе безопасности. Система противодымной вентиляции может работать как в автоматическом, так и в ручном режиме, создавая оптимальные условия для успешной эвакуации людей из здания.

Индивидуальный подбор вентиляторов для системы противопожарной вентиляции

«Смарт Трейдинг» предлагает корректный подбор вентиляционного оборудования для дымоудаления и подпора воздуха в любых жилых и промышленных зданиях. Индивидуальный подход позволяет оперативно подбирать оптимальное оборудование под нужды безопасности определенного типа зданий и помещений. На данный момент предлагаются следующие виды вентиляторов для противопожарных систем безопасности:

  • Вентиляторы ВКТ представлены в большом ассортименте. Это крышные модели, которые имеют большой диаметр лопастей и устанавливаются непосредственно на крышу зданий. Они имеют весомое преимущество — отпадает нужда в обустройстве специальных вентиляционных камер по дымоудалению. Это и радиальные модели, которые могут применяться как для крышной системы вентиляции, так и для внутренней. А также осевые модели, представляющие собой оптимальный выбор при постройке системы пожаробезопасной вентиляции внутри зданий и помещений;
  • Вентиляторы ВентКлимат, в число которых также входят модели крышные, осевые и радиальные. Есть модели, предназначенные только для подпора воздуха или дымоудаления, а есть и универсальные, применяемые в общей системе вентиляции любых помещений;
  • Вентиляторы Веза представлены в полном ассортименте крышных, осевых и радиальных моделей. Имеют увеличенный срок службы и оптимально подойдут для обустройства системы пожаробезопасности в крупных промышленных зданиях, торговых и офисных центрах;
  • Вентиляторы КлиматВентМаш тоже представлены в ассортименте радиальных, осевых и крышных моделей, но их модельный ряд содержит более специализированные решения для применения в конкретных, уникальных условиях. В этом каталоге можно найти и специальные пристенные вентиляторы, которые будут оптимальны в различных условиях эксплуатации.

Такой богатый ассортимент вентиляторов позволит наладить противопожарную систему безопасности во всех типах зданий, в независимости от их особенностей конструкции и архитектуры.

smtrading.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
