Вентилятор с клапаном для вытяжки – Вытяжной вентилятор с обратным клапаном для ванной, кухни, туалета: конструкция и разновидности

Содержание

Обратный клапан на вентиляцию - 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.


Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

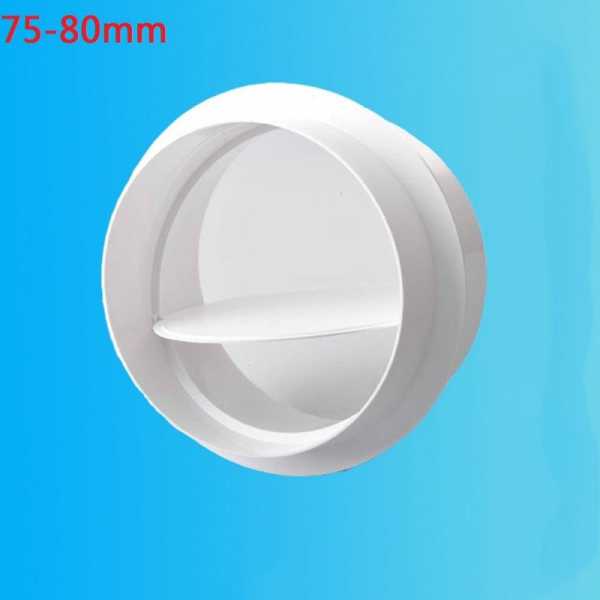

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

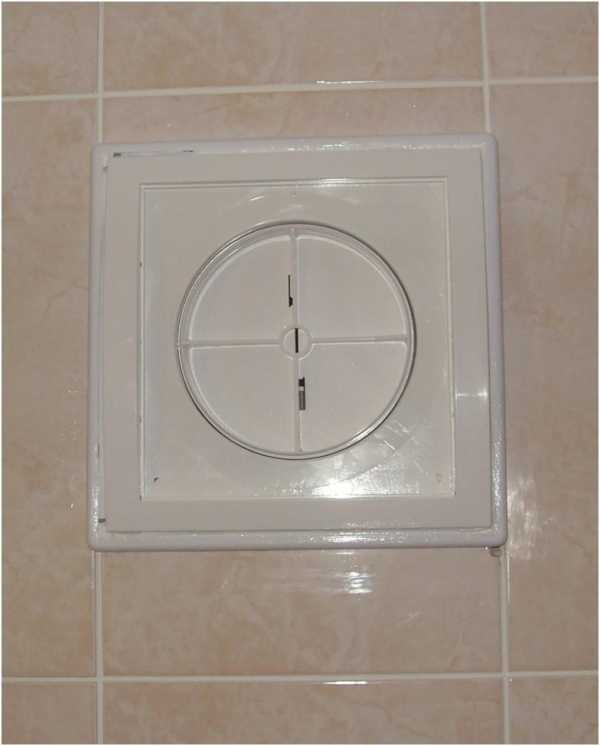

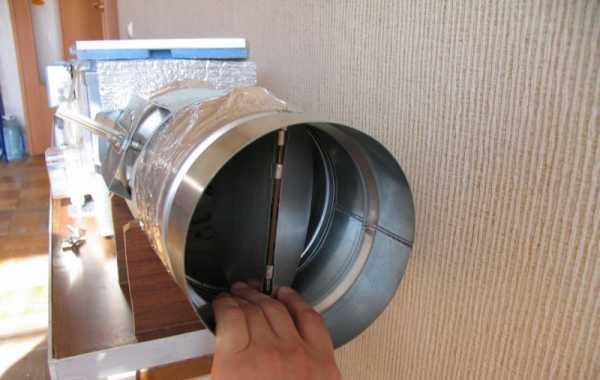

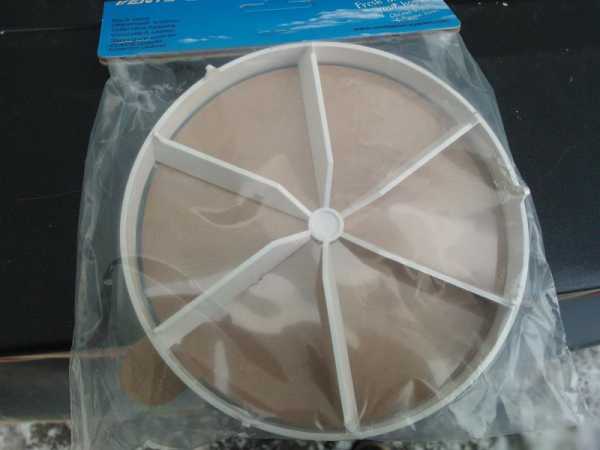

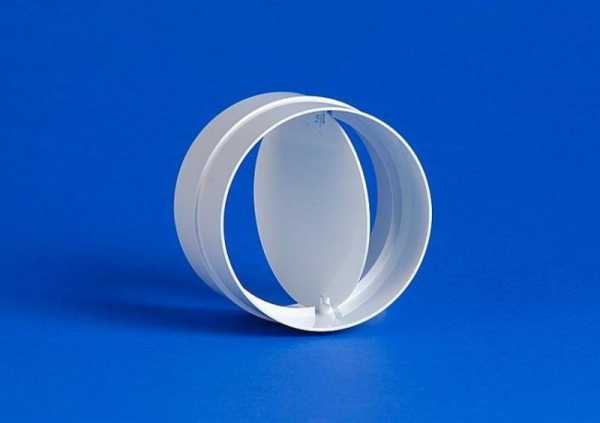

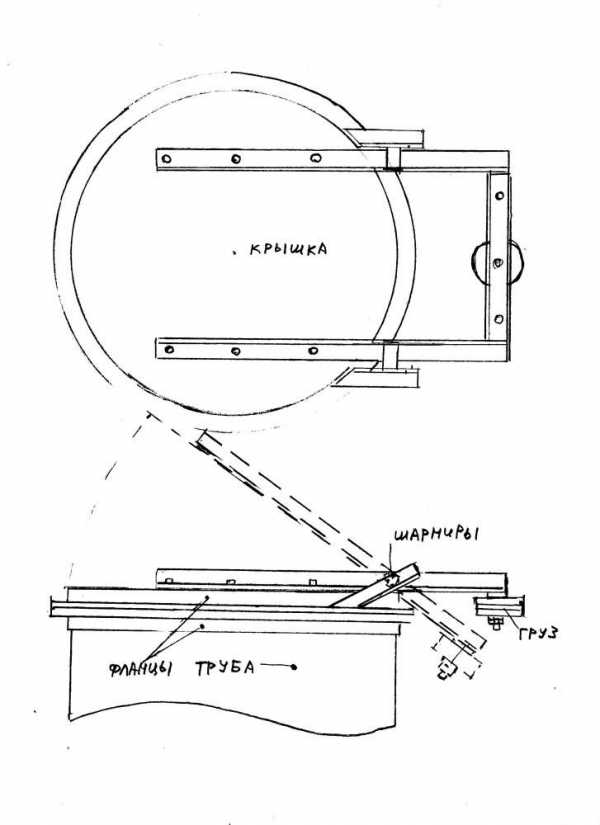

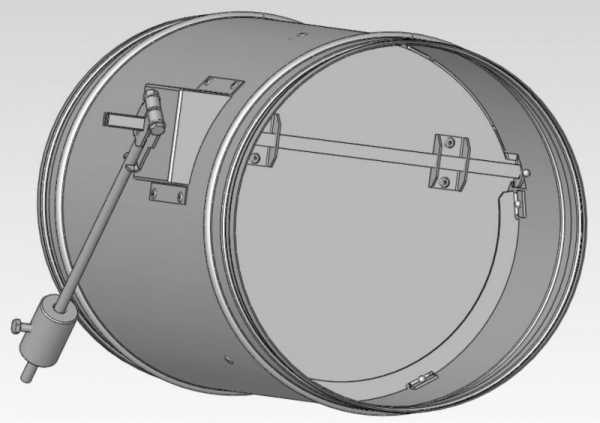

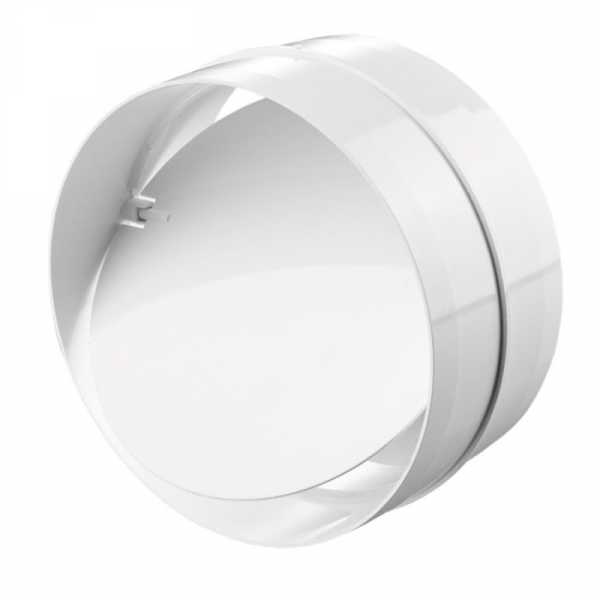

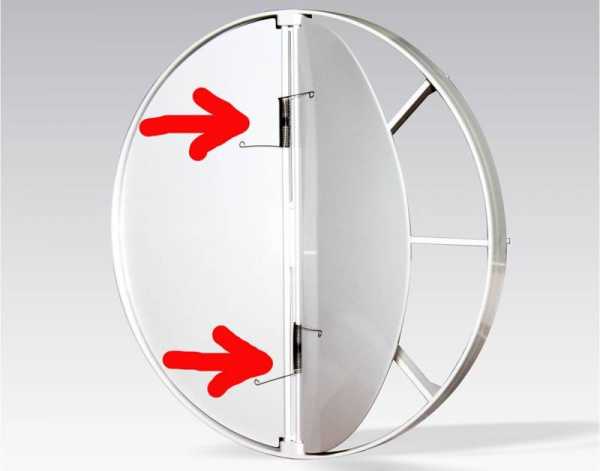

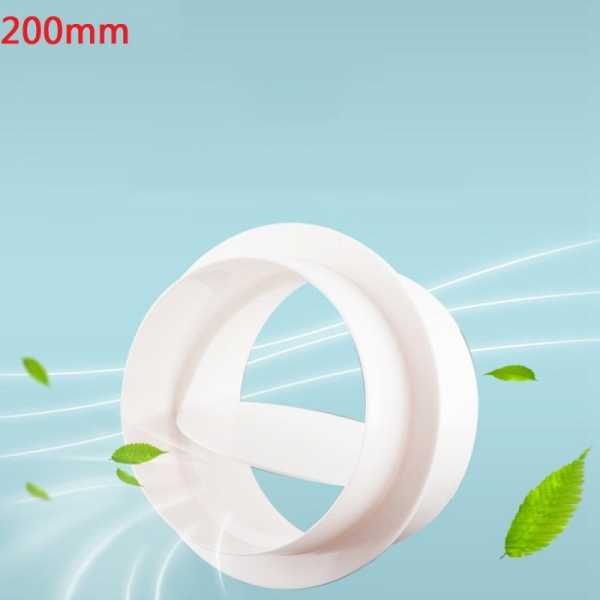

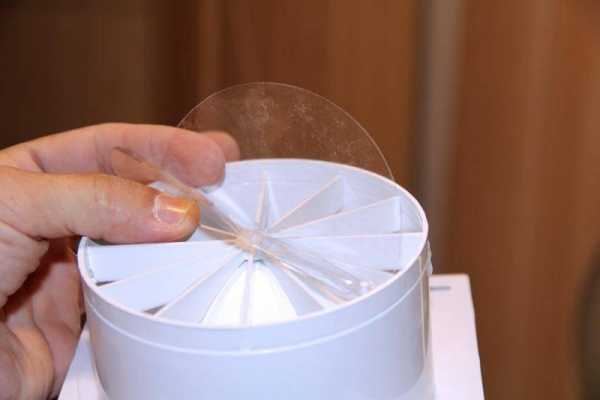

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

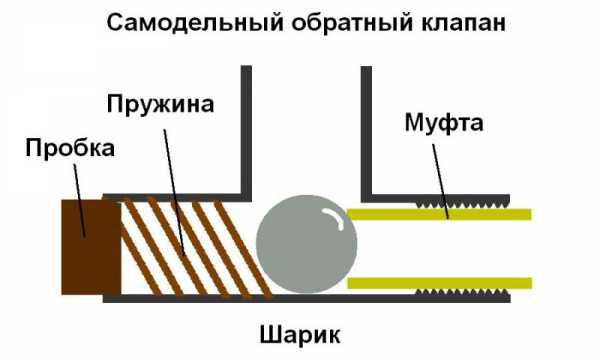

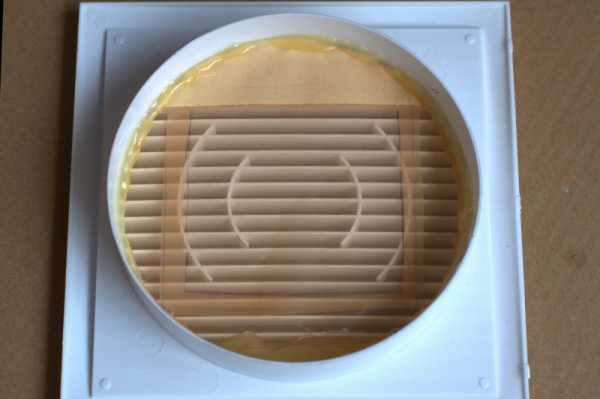

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.


Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

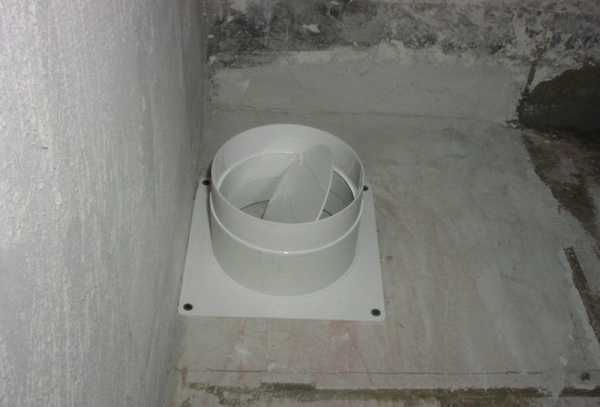

Фото обратного клапана на вентиляцию






Также рекомендуем посетить:

mojdominfo.ru

с вентилятором, принудительная, с обратным клапаном

Туалеты, как и ванные комнаты, всегда отличаются повышенной влажностью и застоявшимися запахами. Из-за пара и воды на стенах, даже после обработки специальными антисептика, со временем все равно появляется нежелательная плесень и грибок. Безобидные на первый взгляд, они влияют на здоровье и самочувствие всех домочадцев.

Каждый дом или квартира согласно строительным нормам оснащается системой вентиляции, которая обязана избавлять от таких неприятных последствий, как плесень или затхлый воздух. Но что делать, когда она не справляется с поставленной задачей?

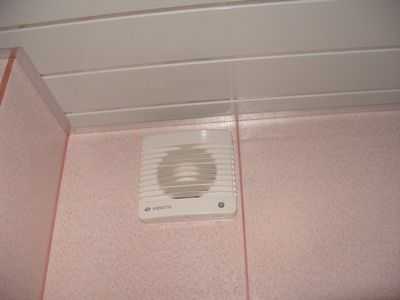

Вытяжной вентилятор качественно очистит воздух в туалете

Выход из ситуации есть, вытяжной вентилятор для туалета с дополнительными возможностями и минимальными затратами – быстро и качественно очистят воздух в туалете, не требуя взамен особого ухода. Правильная циркуляция воздуха во всем доме гарантирует здоровье и хорошее самочувствие как жильцов, так и домашних питомцев.

Вытяжка для туалета – это правильное решение для тех, кто дорожит собственным здоровьем и заботится о благоустройстве дома или квартиры. Избыточная влажность не сможет испортить декор стен и потолков, а туалете всегда будет свежий воздух и приятный запах.

Показания к установке дополнительной вытяжки в туалете

При строительстве частного или многоквартирного дома, в помещениях с повышенной загрязненностью воздуха, предусматриваются системы вентиляции. Поначалу, их работа не имеет огрехов и свежесть в туалете или ванной удовлетворяет всех домочадцев.

Со временем же примитивные трубы засоряются, поддаются коррозии, что в следствии приводит к одному результату – в туалете влажный воздух неприятная отдушка держится сутками. При снижении эффективности в работе первичной вентиляции, рекомендуется установить электрические очистительные системы.

Прежде чем приступить к установке дополнительного вентилятора в туалете частного дома или квартиры, с помощью простого теста, проверяется состояние встроенной при строительстве вентиляции. Все, что вам понадобится – обычный лист бумаги, который прикладывается к выходу вентиляции. При корректной работе очистительной системы в туалете лист будет держаться вдоль стены без вашей помощи, в противном случае – воздух должным образом не очищается.

Вытяжка для санузла любого типа и вида создаст необходимую циркуляцию воздуха в туалете, избавит от излишней влажности и тяжелых запахов, но затраты на электроэнергию будут минимальными. Если в частном доме или квартире в туалете или ванной постоянно пахнет не так, как вам хотелось бы, необходимо предпринимать решительные действия.

Разновидность систем вентиляции для туалета

Как сделать вытяжку в туалете? Прежде чем приступить к установке дополнительной вентиляции в санузел, своими руками или прибегнув к помощи специалистов, нужно разобраться в особенностях устройств для очистки воздуха. Приборы такого рода различаются по мощности и комплектации, и условно разделяются на несколько типов.

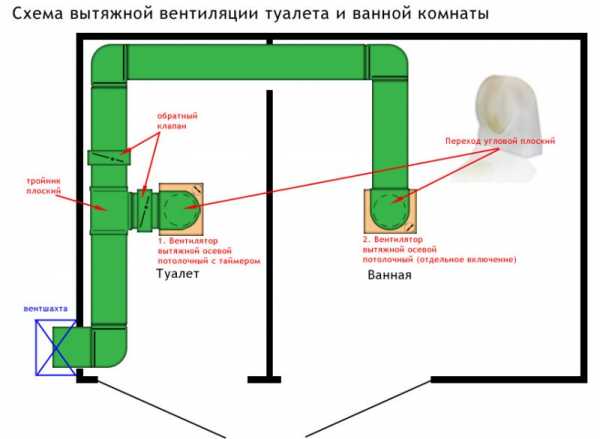

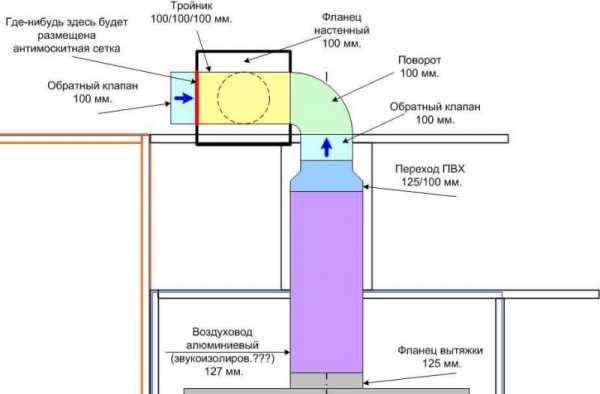

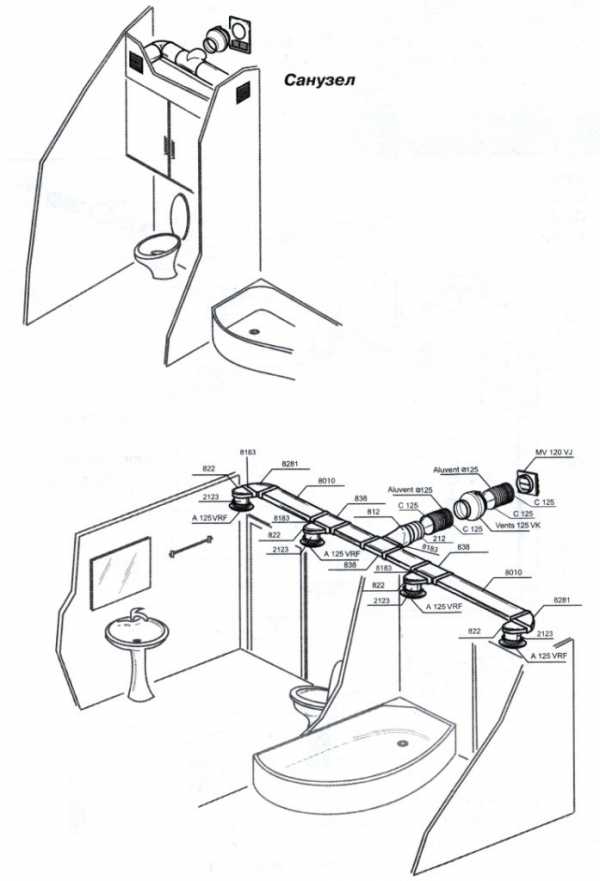

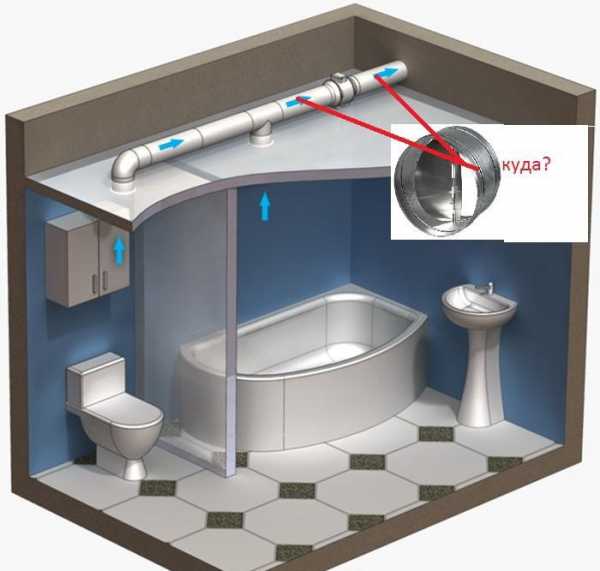

Схема вытяжной вентиляции в туалете

Условно вытяжка в туалет бывает такой, как:
  • принудительная;
  • естественная;
  • комбинированного типа.

Вытяжка принудительного типа, установленная в туалете осуществляет работу за счет вентилятора, который в свою очередь питается от электрической сети. Подобное устройство способно нагнетать свежие и чистые воздушные потоки. Рекомендации для установки именно принудительной вытяжки справедливы, когда первичная вентиляционная система лишь частично не справляется с очисткой воздуха в туалете.

При нулевой эффективности встроенной вытяжки, нужно поставить очистительную систему комбинированного типа. Состоит такое устройств из последовательно соединенных каналов, прячущиеся внутри стены и дополнительных электрических элементов.

Показаниями к установке принудительных систем являются изменения вентиляционных путей в процессе перестройки помещений, квартир и домов. В таких случаях, вентилятор для вытяжки в туалете перезагружается, не в силах выполнять поставленную задачу.

Почему естественная вентиляция нуждается в замене на более современные варианты? Ответ прост – принудительные вытяжки способны обеспечить необходимый объем чистого свежего воздуха при минимальных затратах.

Типы принудительных вытяжек в туалет или ванную комнату

Установка и эффективная работа, которую обеспечивает вентилятор в туалете, напрямую зависит от выбора мощности устройства. Стандартная по комплектации вытяжка имеет обратный клапан для вентиляции, гарантирующий движение затхлого влажного воздуха лишь в одном направлении – из туалета.

Подобное устройство подсоединяется к включателям света, работа вытяжки осуществляется только при необходимости. Главное преимуществ стандартных систем – их простота, но при больших объемах пара или значительных размерах помещения, они неэффективны. Установленный своими руками вентилятор прослужит долгие годы, при минимальном уходе за системой и замене ее составляющих.

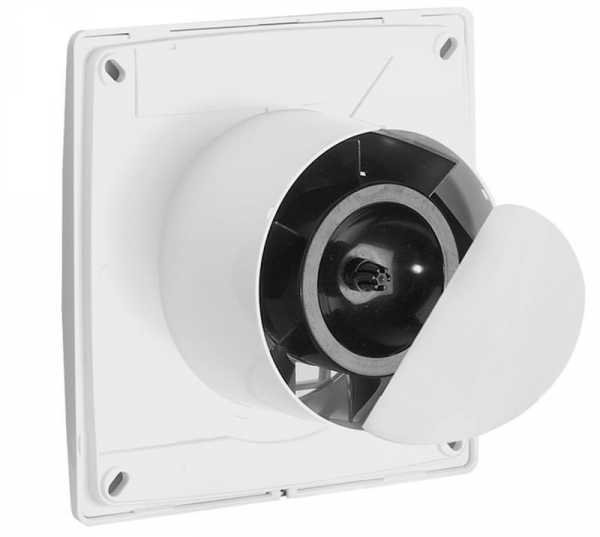

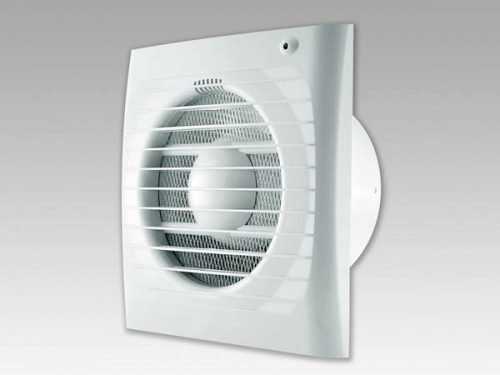

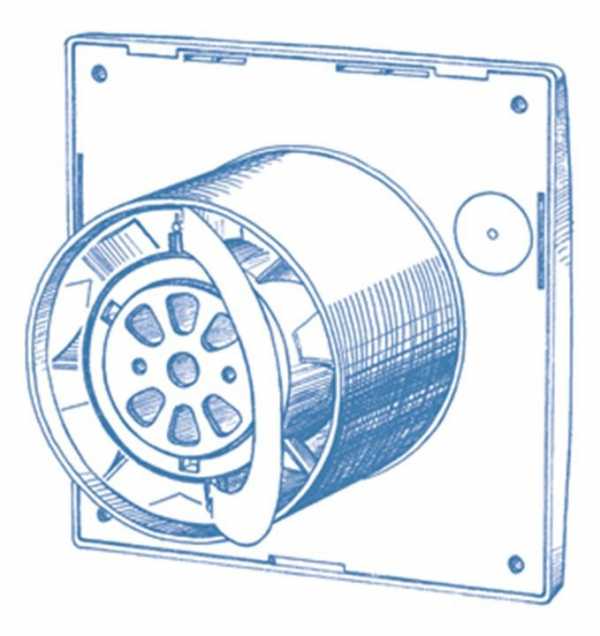

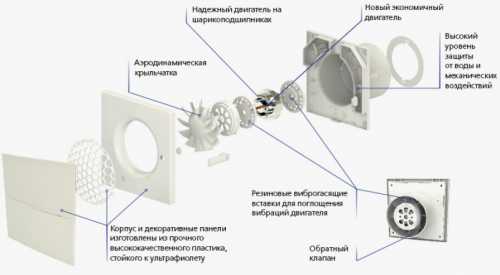

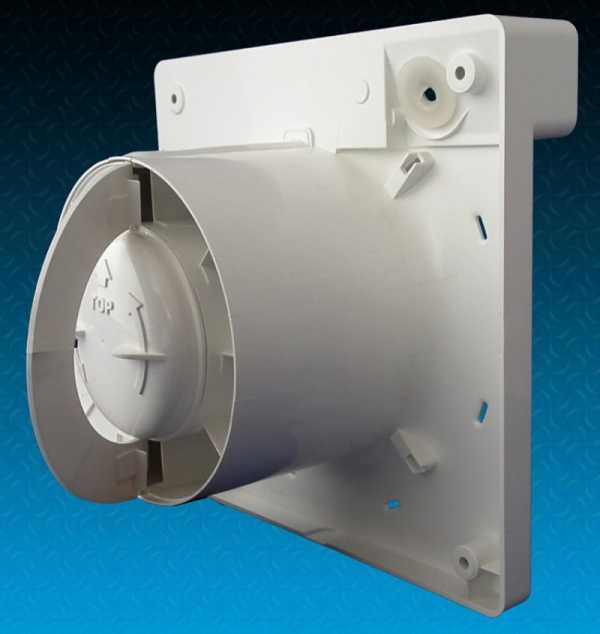

Строение вентилятора с бесшумным обратным клапаном, который входит в состав автоматических вытяжек

К автоматическим вытяжкам (в состав входит вентилятор с обратным клапаном) относят устройства, изготовленные по современным технологиям. Они стоят дороже простых вентиляторов, но свой недостаток компенсируют множеством достоинств. Такие системы оснащаются таймерами или гидростатами, то есть работа вентилятора производится при повышенных показателей влажности в помещении. Вентилятор с обратным клапаном можно располагать в больших и маленьких туалетах или ванных комнатах.

Говоря об особенностях уличного туалета, то здесь возникает ряд сложностей. В туалете на даче не всегда подведен бесперебойный источник питания, поэтому принудительные вытяжки в таких помещениях или пристройках не применяется. Вентиляционный выход ведет напрямую на улицу, и представляет собой простую трубу. В уличном санузле можно закреплять несколько очистительных систем, комбинировать их, улучшать качество очистки воздуха. С умом сделанный воздуховод в дачном туалете предотвращает появление неприятных запахов (вонять не будет вовсе).

После выбора подходящей вам системы, дело остается за малым. Как установить новую вытяжку? Можно обратиться за помощью к специалисту или попытаться заняться монтажными работами самостоятельно.

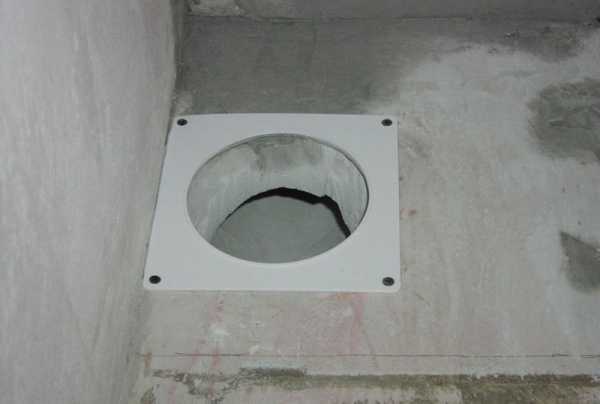

Монтаж и установка вытяжки в санузел

Расположение будущей вентиляционной системы, тот факт где она стоит, имеет большое значение. Устройство размещают в противоположном углу(под потолком) от входной двери. Для вентиляторов без встроенного аккумулятора, предусматривается прямое соседство с электропроводкой. Дальнейший монтаж производится по простой последовательной схеме.

Во время ремонтных работ в квартире или доме, лучше всего устанавливать вытяжку до начала отделочных мероприятий над стенами и потолком. Готовый, оформленный ремонт в туалете в процессе монтажа вентилятора может пострадать. Подключение системы лучше всего производить от общего включателя света в помещении. Для улучшения защиты, рекомендуется укладывать вытяжку в пластиковый короб и лишь затем – монтировать в стену.

Расположение очистительной системы определяется пожеланиями хозяина дома, поэтому вентилятор можно заделать встроенным или организовать его как отдельную конструкцию над унитазом. Правильное подключение вытяжки к электросети – залог успеха всей работы. Дополнительные возможности вытяжки, какого бы типа она не была, позволят не только своевременно очистить воздух, убрать лишнюю влагу из туалета, но и охладить туалет (встроенный производственный кулер).

Обустройство вентилятора в туалете займет пару часов и не потребует особых знаний или навыков. Конструкция вытяжек довольно проста, перед монтажом достаточно снять крышку устройства, затем нанести специальный клей и прикрепить вентилятор к поверхности (стена, ниша и прочее). Стоять часами над монтированием прибора больше не нужно, современные вытяжки удобные и компактные.

Где бы вы ни жили – в собственном загородном доме или квартире, какими бы ни оказался ваш туалет ли ванная комната (даже в дачном туалете), всегда есть возможность улучшить качество домашней жизни. Вытяжки не только избавят от неприятного запаха, но предотвратят появление опасной для человека плесени и грибка.

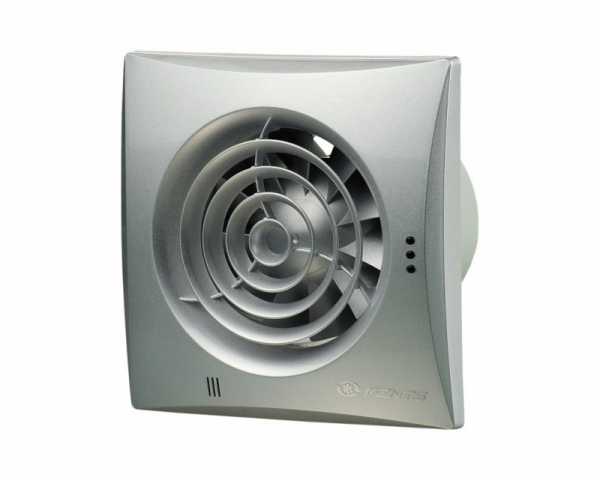

Бесшумные, экономичные, долговечные приборы станут дополнением любого декора и не потревожат обитателей дома.

Мощность, комплектующие системы зависят от ваших пожеланий и требований, для более комфортной и оперативной работы вытяжки в целом.

vozduhstroy.ru

Вентилятор для туалета с обратным клапаном | Ванная, туалет

» Ванная, туалет


Подбираем вытяжные вентиляторы для ванных комнат и туалетов

Нужен ли вытяжной вентилятор в ванной комнате именно вам? Ответить на этот вопрос достаточно просто. Если уже устроенная строителями на этапе прокладывания коммуникаций вытяжка (отверстие вверху стены, закрытое решёткой) работает нормально, а вы не испытываете в помещении никакого дискомфорта даже после горячей ванны или же стирки вручную с большим количеством химических средств – то, конечно же, можно и сэкономить. Но для начала всё же проверьте, насколько хорошо работает существующая вытяжка. Сделать это очень просто: отрежьте кусочек бумаги и приложите к закрывающей решётке. При адекватном функционировании системы силой уходящего в вытяжную систему воздуха листок притянется к прутьям и будет плотно удерживаться. Если этого не происходит, всё же лучше рассмотреть современные вытяжные вентиляторы для ванных комнат и туалетов и приобрести для себя какую-то модель. Иначе существующее положение может быть сопряжено с рядом неприятных рисков.

Так, как известно, должно быть, каждому, небольшая по площади типовая ванная очень быстро при использовании по назначению наполняется горячим паром. Если при этом в помещении не налажен правильный воздухообмен, сырость неизбежно осядет на потолке и стенах. Рано или поздно в таком случае эти части ванной комнаты покроются грибками и плесенью. Это, во-первых, негигиенично в высшей мере, во-вторых, портит интерьер, в некоторых случаях даже придётся менять покрытия.

Что нужно для работы вытяжного вентилятора?

Учтите, что для работы с выводом загрязнённого воздуха вытяжному вентилятору необходим также воздух чистый. Обеспечить постоянный приток такового в ванную или туалет довольно просто – достаточно будет на этапе установке двери, ведущей в это помещение, между нею и полом оставить зазор шириной в 2-3 сантиметра. Если по тем или иным причинам организация такой «щели» для вас неудобна, можно встроить в дверь специальный клапан, служащий тем же целям.

Задумайтесь, выбирая конкретную модель, о том, что именно вам нужно от такого вентилятора. Многие предъявляют довольно высокие требования к уровню шума, производимого агрегатом. На данный момент на рынке существуют варианты, практически не производящие звуков на работу. Но следите также за показателями производительности, рассматривая вытяжные вентиляторы для ванных комнат и туалетов. Под этим определением подразумевается стандартно тот объём воздуха, который модель способна без проблем постоянно перемещать. Стандартные единицы для измерения производительности – это метры кубические в час.

Для того, чтобы узнать, какова эта величина должна быть для вашего идеального вентилятора-вытяжки, постарайтесь узнать точный объём своей ванной или же туалета. Для этого, как известно, нужно площадь попросту умножить на высоту потолков – а эти две цифры часто уже заведомо известны. После этого наступает более сложный момент: вам потребуется узнать так называемую кратность обмена воздуха, то есть, количество раз, когда в течение часа имеющийся в помещении воздух будет заменяться свежим. Для этого может понадобиться поднять нормативные документы, касающиеся соответствующей темы. Но в целом можно говорить о том, что в ванной комнате кратность обмена должна составлять от 5 до 8 раз в час. Следующим шагом для вас будет умножение объёма комнаты на кратность обмена воздуха. В итоге вы и получите необходимые показатели производительности.

Вентилятор-вытяжка: любопытные особенности и характеристики

На сегодняшний день существуют самые разные модели вытяжных вентиляторов. Особенной любовью потребителей пользуются варианты, оснащённые таймерами. Как вы понимаете, такой вентилятор – это всё же электрический прибор, так что, определённо, ему не стоит работать целые дни напролёт, в особенности, если значительную часть времени в квартире и вовсе никого нет. Таймер позволяет включать вытяжку только на заданные периоды времени – скажем, на полчаса после того, как кто-то воспользуется ванной комнатой (в туалете этот показатель может составлять только пятнадцать минут). Некоторые приборы такого рода нужно включать, выходя, самостоятельно. Иные же обладают специальными сенсорами – датчиками влажности. Они включаются, когда воздух приходит в негативное состояние, и выключаются либо через конкретный промежуток времени, либо просто по достижении результата.

Если вы живёте в многоэтажке, где есть общая система собственной вентиляции, рассчитанная на целый ряд квартир и этажей, желательно приобрести вентилятор-вытяжку с наличием «обратного» клапана. Такой элемент не даёт воздуху из вентиляционной трубы попадать в помещение, благодаря чему вы сможете уберечься от мелкого мусора, неприятных запахов и так далее. К примеру, если кто-то из соседей любит курить у себя в туалете, вас это больше не коснётся.

Вентилятор с обратным клапаном: классификация и принцип работы

В любой квартире или частном доме, офисе, складе либо промышленном ангаре для комфортного нахождения людей должна быть предусмотрена вентиляция воздуха. Объем проточного воздуха и, соответственно, комфорт пребывания в помещении напрямую зависит от установленной системы вентилирования.

Иногда бывает достаточно неактивного проветривания, то есть самотеком, когда теплый воздух из кухни или ванны вместе с запахами или паром поднимается вверх и устремляется через вентиляционную решетку по каналам наружу. А свежий воздух устремляется через специальные воздуховоды, расположенные ближе к полу или же через не герметичные стыки двери или окон.

Предпосылки к установке вентиляционной системы

В большинстве случаев в квартире, где отток воздуха осуществляется через общий воздуховод на крышу, тяги недостаточно для того, чтобы выгнать весь пар и запахи приготовляемой пищи, да и зимой при закрытых окнах в таком помещении становится душно. Тогда на помощь приходит принудительная вентиляция, которая представляет собой вентилятор или вытяжку и систему воздуховодов из помещения наружу.

Существует множество моделей вытяжек, от ручных которые приходится включать по мере надобности, до автоматических, реагирующих на повышение температуры. Есть и такие, которые не оборудованы вентилятором, то есть представляют собой простой воздуховод.

Не будем останавливаться на конструктивных и других особенностях вытяжек, поскольку относятся они к кухонному оборудованию, хотя они и выполняют функцию вытяжных вентиляторов на кухне.

Не будем говорить и о системах кондиционирования, так как они в основном работают на рециркуляцию, то есть охлаждают воздух внутри помещения, не замещая его свежей атмосферой, поэтому только кондиционером не обойтись.

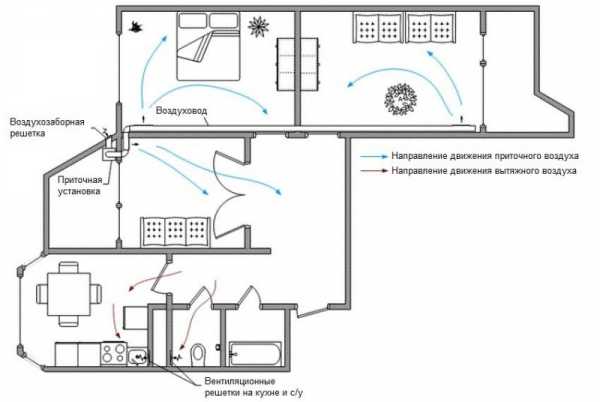

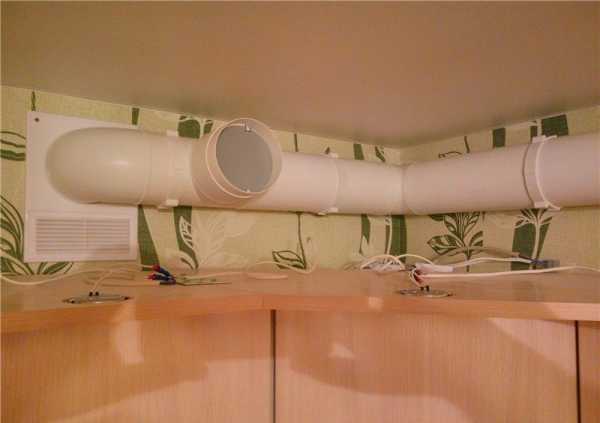

Интеграция вентилятора в общую систему воздухообмена

Одна вытяжка не способна обеспечить проветривание всего жилья. С данной задачей справляются канальные вытяжные вентиляторы. Они устанавливаются непосредственно в канал вентиляционной шахты или же в воздуховоды, могут устанавливаться и на окнах, непосредственно выгоняя воздух из помещения на улицу.

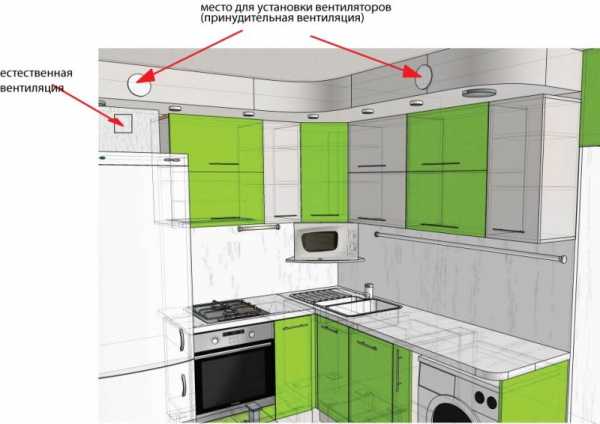

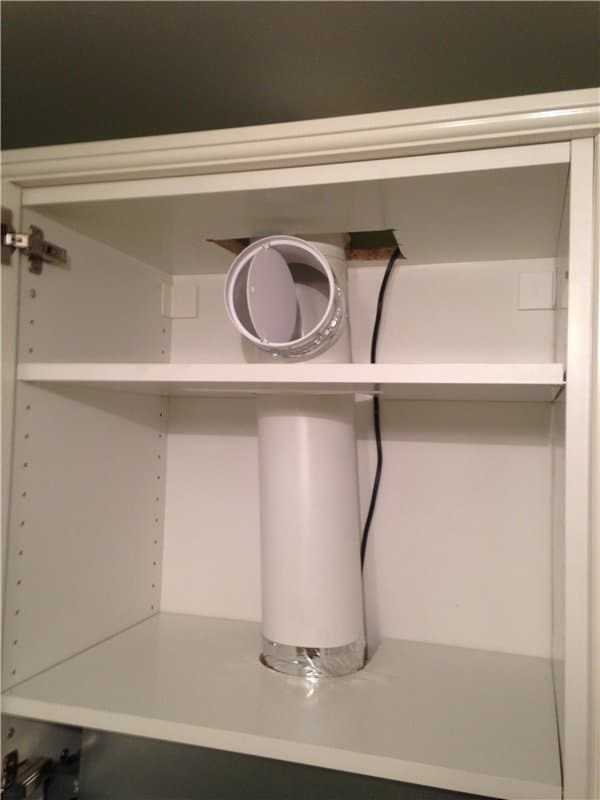

Устанавливать вентилятор необходимо в месте, оптимально подходящем для беспрепятственного забора воздуха так, чтобы свежий воздух проходил наиболее возможное расстояние, обновляя атмосферу в помещении, прежде чем будет захвачен и выгнан на улицу.

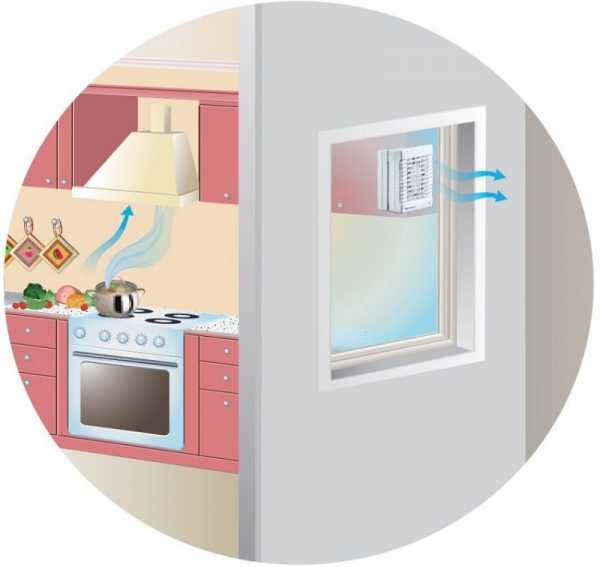

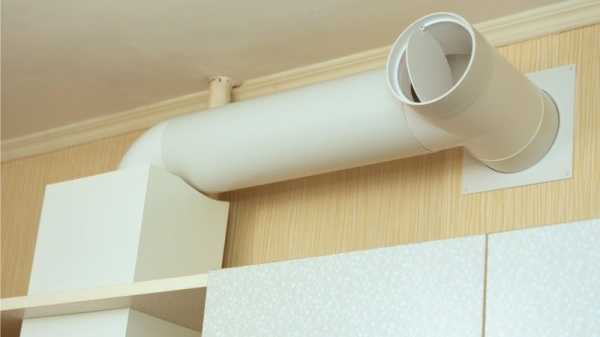

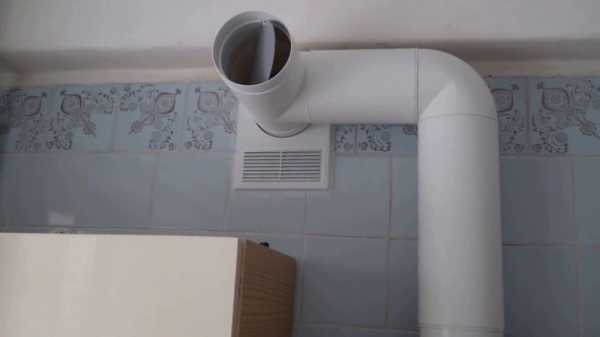

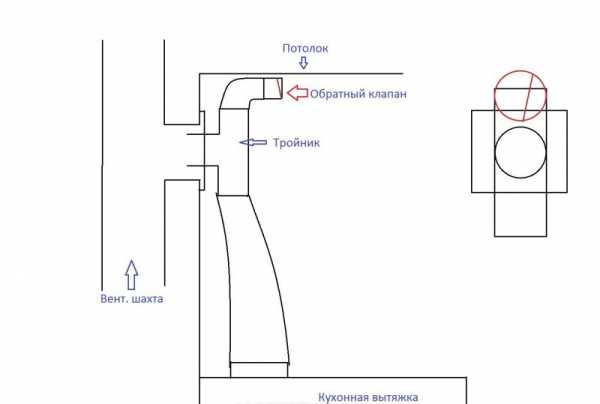

Вывод вентиляционного канала на кухне

Если же поместить его непосредственно рядом с окном, то вентилятор будет выгонять свежий воздух, не обновляя его в жилище.

Есть понятие мощность вентилятора, оно характеризует объем воздуха в кубических метрах, которое способен перемещать вентилятор.

По установленным нормам вентилятор должен полностью обновлять воздух определенное количество раз в час:

  • Кухня: 10 15 раз
  • Туалет: 6 10 раз
  • Ванная: 15 – 20 раз.

Исходя из этого, и расчета объема помещения рассчитывается мощность приобретаемого вентилятора.

Какой тип устройства выбрать?

Вентиляторы бывают следующих типов: осевые и центробежные. Наилучшим решением для установки в квартире будет осевой вентилятор.

По своему устройству бытовой вентилятор похож на ниппель в автомобильной или велосипедной камере когда он включен, клапан, представляющий собой подпружиненные лепестки, открыт и воздух выходит наружу, как только вентилятор перестает выгонять воздух, они смыкаются, надежно закрывая канал из вентиляционной шахты в квартиру.

Защитой жилого помещения от внешней агрессивной среды: дыма, пыли, насекомых, сырости, может служить вытяжной вентилятор.

Схема осевого вентилятора

В некоторых случаях имеет смысл использовать реверсивный вентилятор, когда вентиляция производится не в общую шахту, а в отдельную систему воздуховодов или же непосредственно в окружающую среду. Их преимуществом является возможность развернуть поток воздуха в обратном направлении и при необходимости нагнать в помещение свежего воздуха.

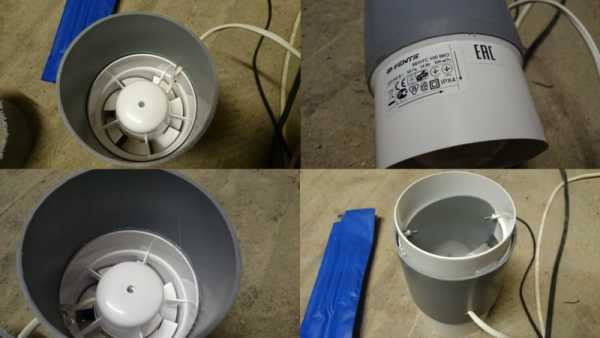

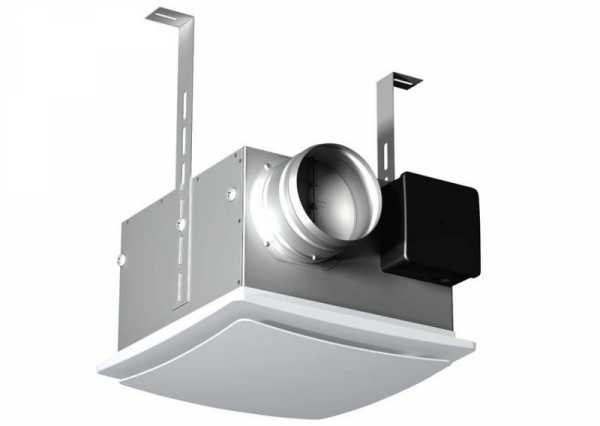

Если использование внешнего вентилятора не допустимо, используется канальный вентилятор, который может устанавливаться в глубине вентиляционного короба. Конструктивной особенностью устройства является расположения лопастей, которые встроены непосредственно в ротор, что позволяет добиться максимальной центровки, надежности и долговечности использования

В зависимости от модели и цены устройства, включение может производиться автоматически при повышении влажности или температуры, или же вручную. Некоторые модели оборудованы световым индикатором.

Вытяжные вентиляторы с обратным клапаном уже давно несут службу на благо человека и в данный момент благодаря новым материалам представляют собой компактные надежные, бесшумные и экономичные приборы, приносящие в нашу жизнь свежесть и уют.

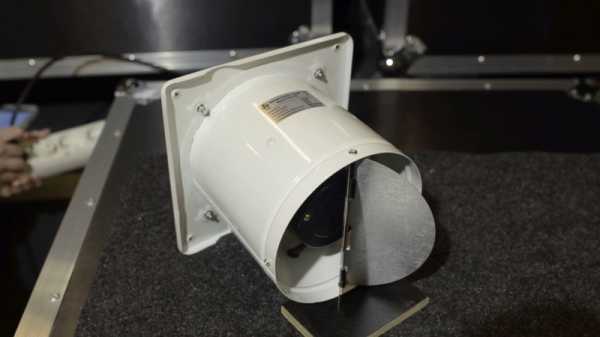

Устанавливаем вытяжной вентилятор с обратным клапаном

Вытяжные вентиляторы используются для проветривания помещений. Основное преимущество вытяжных вентиляторов – высокая производительность в сочетании с малыми энергозатратами и бесшумной работой. Это именно тот тип вентиляторов, который обеспечит приток свежего воздуха в ваше помещение. Ведь системы кондиционирования не всегда могут обеспечить наличие свежего воздуха, поскольку в основном они работают на рециркуляцию (иными словами, обработку уже имеющегося в помещении воздуха) – а это не очень полезно, да и свежий воздух вы точно не получите. Вытяжной вентилятор с обратным клапаном в данном случае является самым подходящим вариантом, этот тип вентилятора защитит вас от нежелательных частиц в воздухе самым лучшим образом. Ведь в случае неправильного выбора типа вентиляции могут возникнуть такие неприятности, как грибок, плесень и неприятные запахи в ванной и санузле, а также запахи от приготовления пищи или табачного дыма. Как устанавливать вентиляцию с обратным клапаном на кухне смотрите в данном видео:

Вентилятор с обратным клапаном лучше использовать для установки в вентиляционной шахте. Также этот тип вентилятора используется в вытяжных системах вентиляции. Вытяжной вентилятор с обратным клапаном предотвращает проникновение запахов, к примеру, из других квартир (например, запах пищи, сигаретного дыма и т.д.), пыли, грязи, пуха, насекомых а также защитит от холодного воздуха в прохладный сезон. Обратный клапан, собственно, и является той частью вентилятора, которая не допустит, чтобы воздух из шахты попадал в помещение. Воздух идёт только из помещения в шахту, обратно – нет. Поэтому при выборе вентилятора с обратным клапаном вы будете дышать только свежим и чистым воздухом. Ваша работоспособность и самочувствие будут улучшаться!

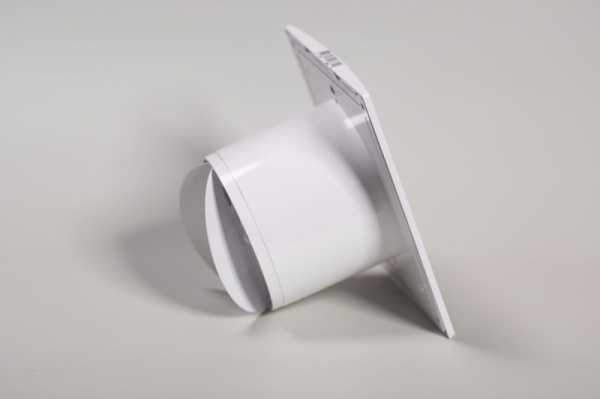

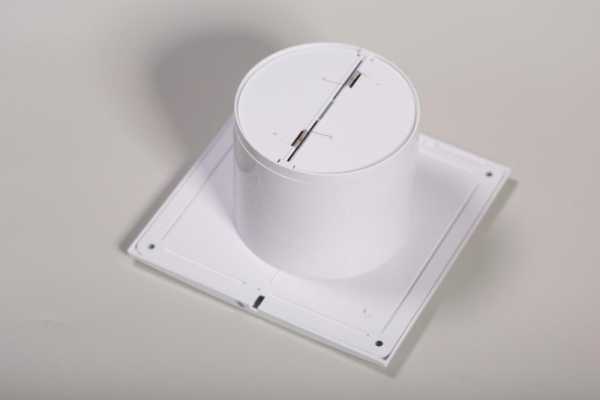

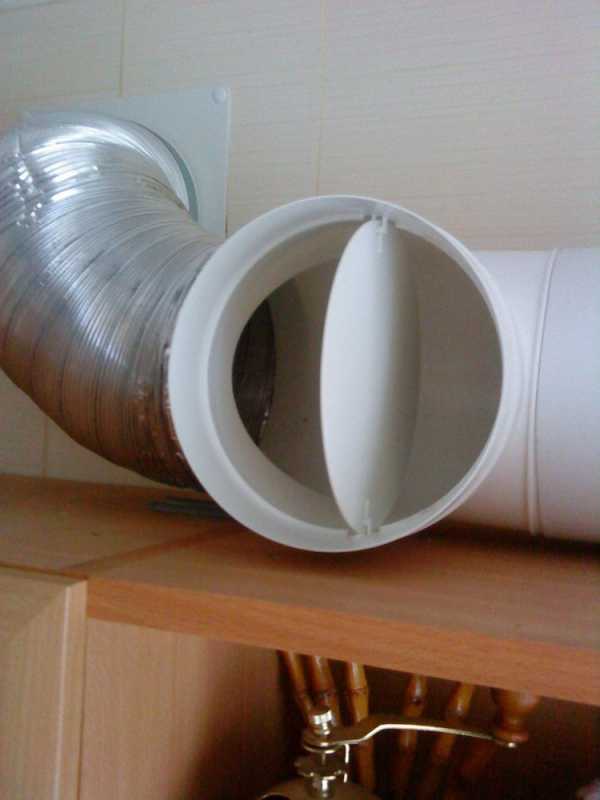

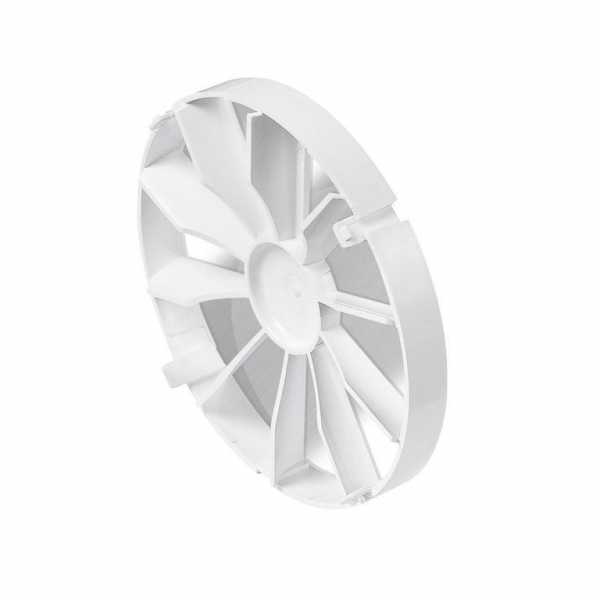

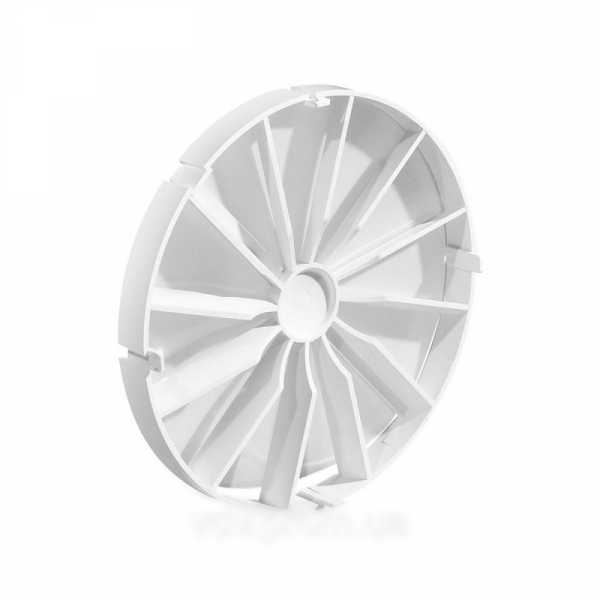

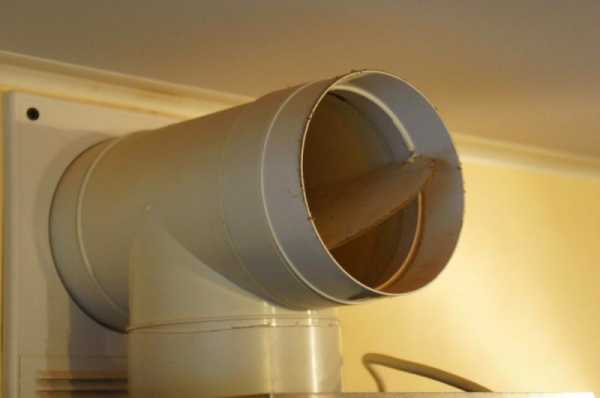

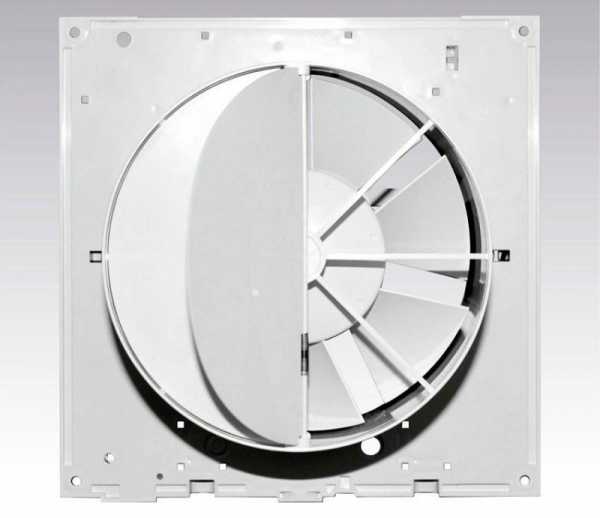

Сам клапан может быть круглым и прямоугольным. Самый распространённый тип – «бабочка»: два лепестка крепятся на оси, делящей сечение клапана надвое. Подпружинены они так, что воздух идёт только в одну сторону. Правда, возможно обмерзание лепестков и их заклинивания. Как вариант, можно использовать наружную инерционную решётку: при выключении жалюзи закрываются.

Возьмите себе на заметку эту статью, и при выборе вентиляции вы точно не ошибётесь. Вам будет гарантирован чистый воздух!
