Вентиляторы ВСК
Вентиляторы ВСК
Предлагаем купить специализированные коррозионностойкие вентиляторы ВСК (Вентилятор Специальный Коррозионностойкий), применяемые в производстве минеральных удобрений и предназначенные для перемещения или вытяжки агрессивных невзрывоопасных газов с небольшим содержанием фтористых соединений. Вентиляционные агрегаты ВСК относятся к машинам с односторонним всасыванием и работают в системах высокого давления. Выпускаются номерами : ВСК-16, ВСК-17 и ВСК-20.
Основные детали вентиляторов ВСК, которые соприкасаются с агрессивной перемещаемой средой, изготавливаются из высококачественных коррозионностойких сталей (например, 06ХН28МДТ, AISI904). Остальные детали изготавливаются из углеродистой стали и чугуна. Спиральный корпус вентиляторов может иметь разворот, кратный 90 градусам, рабочее колесо правого или левого вращения оснащается 24 лопатками. Применяемые в агрегатах электродвигатели марки ДАЗО, напряжением 6000 В. Корпус агрегата, электродвигатель и связывающая их полумуфта монтируются на едином постаменте, что упрощает установку.
Эксплуатация вентиляторов ВСК возможна на окрытом воздухе и в помещениях, регламентирована температурным режимом в пределах от -30 до +100 °С. При этом перемещаемая среда не должна содержать твердых частиц концентрацией более 1 г/м3, а фосфорно-фтористых и других подобных соединенией – не более 0,5 г/м3.
Технические характеристики
| Номер вентилятора | Электродвигатель | Производительность, м3/ч | Давление, Па | Масса без эл.дв., кг | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | ||||
| ВСК-16 | 630 | 1500 | ДАЗО4-450Х-4МУ1 | 132000 | 10000 | 7000 |
| ВСК-17 | 800 | 1500 | ДАЗО4-450Y-4МУ1 | 130000 | 12000 | 7000 |
| ВСК-20 | ||||||
Заказать вентиляторы ВСК
armavent.ru
ВЕНТИЛЯТОРЫ ВСК

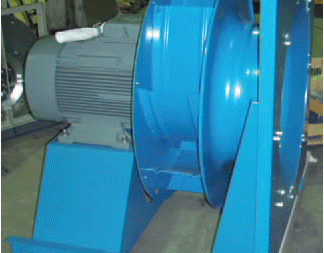

Вентилятор вск-16
Вентилятор ВСК – это специальный коррозионностойкий агрегат высокого давления с односторонним всасыванием. Его изготавливают по специальному заказу для узкого назначения. Центробежные вентиляторы ВСК-16 и 17 предназначены для отсоса и транспортировки агрессивных невзрывоопасных газов с минимальным содержанием фтористых соединений. Данные модификации используют для комплектации технологических установок, производящих минеральные удобрения. Использование этих агрегатов в других производственных сферах запрещено. Вентиляторы ВСК-20 нашли свое применение в производстве технического углевода.
Вентиляторы ВСК изготавливаются с правым и левым направлением вращения. Рабочее колесо агрегата оснащено 24 лопатками. Улитка со съемной четвертью может менять угол разворота на 90 градусов. Из-за высокой агрессивности среды, с которой соприкасаются основные узлы вентилятора, рабочее колесо, улитку, осевой направляющий аппарат и патрубки изготавливают из высококачественной стали. Элементы, не подвергающиеся агрессивности среды, производят из чугуна и углеродистой стали.
Запуск подобных установок возможен при температуре в спиральном корпусе в пределах -30…+100°С. Содержание твердых частиц в перемещаемой среде должно быть ниже 1 грамма на кубический метр, а концентрация фосфорных, фтористых и других подобных соединений не превышать 0,5 грамм на кубический метр. Вентиляторы эксплуатируются в помещениях и на открытом воздухе.
| Типоразмер машины | Произво-дительность, Q, м3/ч | Полное давление, Pa, Па | Макси-мальный КПД, η, % | Частота вращения, мин-1 | Электродвигатель | Масса без эл. дв., кг | |||
| Типоразмер | Мощность, кВт | Частота вращения, мин-1 | Напря-жение, В | ||||||
| ВСК‑16 | 132 000 | 10 100 | 72 | 1 500 | ДОЗО4‑450Х‑4МУ1 | 630 | 1 500 | 6 000 | 7 100 |
| ВСК‑16M | 132 000 | 10 100 | 72 | 1 500 | ДОЗО4‑450Х‑4МУ1 | 630 | 1 500 | 6 000 | 4 600 |
| ВСК‑17 | 130 000 | 12 200 | 72 | 1 500 | ДОЗО4‑450У‑4МУ1 | 800 | 1 500 | 6 000 | 7 150 |
| ВСК‑17M | 130 000 | 12 200 | 72 | 1 500 | ДОЗО4‑450У‑4МУ1 | 800 | 1 500 | 6 000 | 4 650 |
| ВСК‑17‑I | 88 000 | 5 400 | 72 | 1 000 | ДОЗО4‑400Х‑6У1 | 315 | 1 000 | 6 000 | 7 150 |
| ВСК‑17‑IM | 88 000 | 5 400 | 72 | 1 000 | ДОЗО4‑400Х‑6У1 | 315 | 1 000 | 6 000 | 4 650 |
| ВСК‑20 | 110 000 | 6 900 | 75 | 1 500 | ВАО2-450LA4 | 315 | 1 500 | 6 000 | 4 420 |
| ВАО2-560S4 | 500 | 1 500 | 6 000 | ||||||
| ВСК‑20‑I | 115 000 | 7 250 | 75 | 1 500 | ВАО2-450LA4 | 315 | 1 500 | 6 000 | 4 440 |
| ВАО2-560S4 | 500 | 1 500 | 6 000 | ||||||
| ДОЗО4‑450У‑4МУ1 | 800 | 1 500 | 6 000 | ||||||
Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=70°С (t=300°С для ВСК‑20 и ВСК‑20‑I).
Габаритные и присоединительные размеры вентиляторов типа ВСК

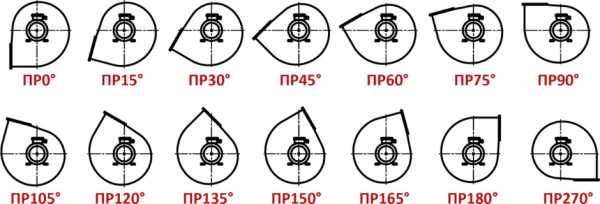

Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.

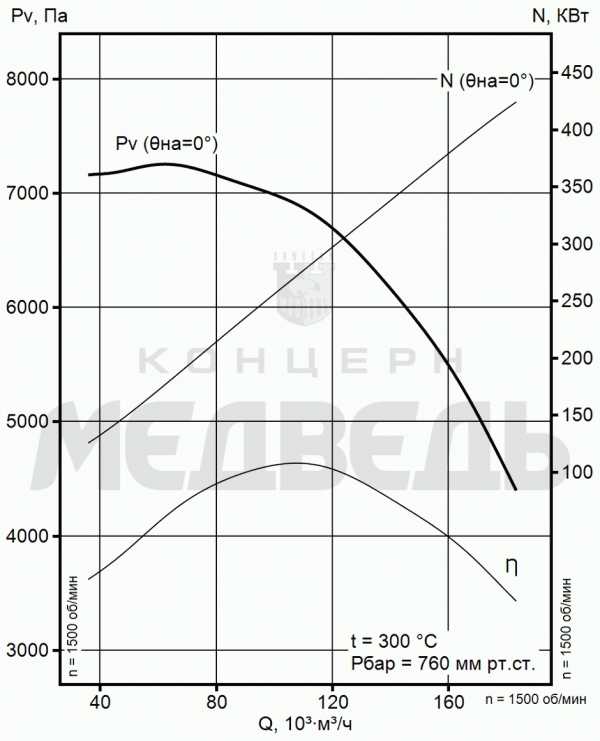

Аэродинамические характеристики вентиляторов типа ВСК
ВСК-16
ВСК-17
ВСК 17-i
ВСК-20
ВСК-20i
| Типоразмер машины | Частота вращения, мин-1 | Зона измерений | Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВСК‑16 ВСК‑16М | 1 500 | Нагнетание | 131 | 133 | 136 | 133 | 125 | 116 | 111 | 137 |
| Всасывание | 126 | 128 | 131 | 127 | 122 | 113 | 108 | 132 | ||
| Вокруг корпуса | 118 | 121 | 122 | 121 | 115 | 111 | 106 | 125 | ||
| ВСК‑17 ВСК‑17М | 1 500 | Нагнетание | 133 | 135 | 138 | 135 | 127 | 118 | 113 | 139 |
| Всасывание | 128 | 130 | 133 | 129 | 124 | 115 | 110 | 134 | ||
| Вокруг корпуса | 120 | 123 | 124 | 123 | 117 | 113 | 108 | 127 | ||
| ВСК‑17‑I | 1 000 | Нагнетание | 123 | 125 | 128 | 125 | 107 | 108 | 103 | 128 |
| Всасывание | 118 | 120 | 123 | 120 | 114 | 105 | 100 | 124 | ||
| Вокруг корпуса | 112 | 113 | 114 | 113 | 108 | 103 | 98 | 117 | ||
| ВСК‑20 | 1 500 | Нагнетание | 119 | 120 | 120 | 117 | 112 | 108 | 104 | 122 |
| Всасывание | 114 | 115 | 114 | 112 | 107 | 103 | 99 | 117 | ||
| Вокруг корпуса | 107 | 108 | 107 | 105 | 102 | 99 | 97 | 111 | ||
ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=70°С (t=300°С – для ВСК‑20).
concernmedved-ug.ru
Акустические характеристики вентиляторов типа ВСК
| Типоразмер машины | Частота вращения, мин-1 | Зона измерений | Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | |||||
| ВСК‑16 ВСК‑16М | 1 500 | Нагнетание | 131 | 133 | 136 | 133 | 125 | 116 | 111 | 137 |
| Всасывание | 126 | 128 | 131 | 127 | 122 | 113 | 108 | 132 | ||
| Вокруг корпуса | 118 | 121 | 122 | 121 | 115 | 111 | 106 | 125 | ||
| ВСК‑17 ВСК‑17М | 1 500 | Нагнетание | 133 | 135 | 138 | 135 | 127 | 118 | 113 | 139 |
| Всасывание | 128 | 130 | 133 | 129 | 124 | 115 | 110 | 134 | ||
| Вокруг корпуса | 120 | 123 | 124 | 123 | 117 | 113 | 108 | 127 | ||
| ВСК‑17‑I ВСК‑17‑IМ | 1 000 | Нагнетание | 123 | 125 | 128 | 125 | 107 | 108 | 103 | 128 |
| Всасывание | 118 | 120 | 123 | 120 | 114 | 105 | 100 | 124 | ||
| Вокруг корпуса | 112 | 113 | 114 | 113 | 108 | 103 | 98 | 117 | ||
| ВСК‑20 | 1 500 | Нагнетание | 119 | 120 | 120 | 117 | 112 | 108 | 104 | 122 |
| Всасывание | 114 | 115 | 114 | 112 | 107 | 103 | 99 | 117 | ||
| Вокруг корпуса | 107 | 108 | 107 | 105 | 102 | 99 | 97 | 111 | ||
ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=70°С (t=300°С – для ВСК‑20).
kalorifer.net
Вентиляторы специальные | СибирьЭнергоКомплект
Вентиляторы специальные центробежные одностороннего всасывания предназначены:
Вентиляторы ВВН, ВВР, ВМ-А – для перемещения неагрессивных газов в технологических установках черной металлургии и других отраслей;
Вентиляторы ВС – для перемещения агрессивных газов в технологических установках черной металлургии;
Вентиляторы ВСК-20, ВСК-20-1 – для перемещения агрессивных газов в производстве технического углерода;
Вентиляторы ВСК-16, ВСК-17 – для перемещения агрессивных газов, содержащих до 0,5 г/м3 фтористых соединений, в технологических установках производства минеральных удобрений;
Вентилятор ВА-21х2 – для систем пневмотранспорта и аспирации обогатительных фабрик асбестовых комбинатов;
Вентилятор ВДП-18 – для подачи воздуха горения к воздухонагревателям доменной печи;
Вентилятор ВО-60/-250Б – для создания циркуляции водяного пара, содержащего примеси фенола, сероводорода и щелочей, в обесфеноливающих скрубберах коксохимических заводов;
Вентилятор ВКС-20 – для подачи воздуха в котлы с кипящим слоем.
Технические характеристики вентиляторов специальных
| Вентилятор ВВH-18 | 110,0 | 10800(1100) | 70 | 80,0 | 1500 | 10 | 200 | 4560 | 60,90,150 |
| Вентилятор ВВH-20 | 150,0 | 13500(1375) | 70 | 80,0 | 1500 | 10 | 200 | 5010 | |
| Вентилятор ВВР-18 | 146,7 | 14370(1465) | 70 | 72,0 | 1500 | 80 | 200 | 5850 | 60,90,150 |
| Вентилятор ВВР-22 | 170,0 | 9047(922) | 70 | 72,0 | 1000 | 80 | 200 | 7215 | |
| Вентилятор ВМ-22М | 205,0 | 6400 (653) | 200 | 72,0 | 1500 | 1 | 280 | 7215 | 80 |
| Вентилятор ВМ-18А | 108,0 | 10440(1065) | 70 | 82,0 | 1500 | 80 | 200 | 3810 | 60, 90, 150 |
| Вентилятор ВМ-20А | 150,0 | 12645(1290) | 70 | 82,0 | 1500 | 80 | 200 | 4170 | |
| Вентилятор ВС-15 | 37,5 | 3678(375) | 40 | 80,0 | 1000 | – | 40 | 1800 | 45 |
| Вентилятор ВС-24 | 200,0 | 4500(459) | 40 | 80,0 | 750 | – | 40 | 4490 | 135 |
| Вентилятор ВСК-20 | 70,0 | 7250(740) | 300 | 75,0 | 1500 | 10 | 300 | 4420 | 90 |
| Вентилятор ВСК-20-1 | 120,0 | 6865(700) | 300 | 75,0 | 1500 | 10 | 300 | 4440 | |
| Вентилятор ВСК-16 | 132,0 | 10100(1029) | 70 | 72,0 | 1500 | 1 | 100 | 7120 | |
| Вентилятор ВСК-17 | 130,0 | 12200(1244) | 70 | 72,0 | 1500 | 1 | 100 | 7170 | |
| Вентилятор ВСК-17-1 | 88,0 | 5400(550) | 70 | 72,0 | 1000 | 1 | 100 | 7170 | |
| Вентилятор ВСК-16М | 132,0 | 10100(1029) | 70 | 72,0 | 1500 | 1 | 100 | 4600 | |
| Вентилятор ВСК-17М | 130,0 | 12200(1244) | 70 | 72,0 | 1500 | 1 | 100 | 4650 | |
| Вентилятор ВСК-17-1М | 88,0 | 5400(550) | 70 | 72,0 | 1000 | 1 | 100 | 4650 | |
| Вентилятор ВА-21х2 | 300,0 | 5130(523) | 20 | 86,5 | 1000 | – | 100 | 14140 | 270 |
| Вентилятор ВДП-18 | 170,0 | 17125(1746) | 20 | 73,0 | 1500 | – | 150 | 7710 | 60,90 |
| Вентилятор ВО-60/250-Б | 60,0 | 2291(305) | 103 | 62,0 | 1500 | – | 103 | 1660 | 90 |
| Вентилятор ВКС-20 | 104,4 | 17000(1733) | 150 | 74,0 | 1500 | – | 150 | 4750 | 195 |
www.sibenergocom.ru
Вентилятор ВЕЗА ВРАВ радиальный Вентсталь
- Главная
- веза каталог
- Вентилятор ВЕЗА ВРАВ радиальный
Радиальный вентилятор ВРАВ предназначен для установки в системах кондиционирования, вентиляции и отопления производственных и общественных зданий. Полное описание всех моделей вентилятора ВРАВ находится в прикрепленном каталоге. Радиальные вентиляторы этой серии сертифицированы и аттестованы для использования во взрывоопасных производствах.
Типоразмеры вентиляторов ВЕЗА ВРАВ:
| 1-я конструктивная схема изготовления | 5-я конструктивная схема изготовления |
ВРАВ 2 ВРАВ 2,5 ВРАВ 2,8 ВРАВ 3,15 ВРАВ 3,55 ВРАВ 4 ВРАВ 4,5 ВРАВ 5 ВРАВ 6,3 ВРАВ 8 | ВРАВ 6,3 ВРАВ 8 ВРАВ 10 ВРАВ 12,5 |

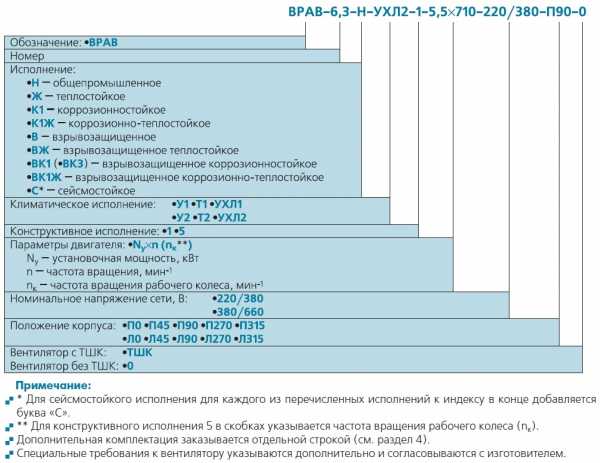

Маркировка вентиляторов ВРАВ
Исполнения вентилятора ВРАВ
Компания ВЕЗА производит вентиляторы следующих исполнений:
Н — общепромышленное
Ж — теплостойкое
К1 — коррозионностойкое
К1Ж — коррозионно-теплостойкое
В — взрывозащищенное (только 1-я конструктивная схема)
ВЖ – взрывозащищенные теплостойкие (только 1-я конструктивная схема)
ВК1, ВК3 – взрывозащищенное коррозионностойкое (только 1-я конструктивная схема)
ВК1Ж – взрывозащищенное коррозионностойкое теплостойкое (только 1-я конструктивная схема)
С – сейсмостойкие (для каждого из перечисленных исполнений)
Конструкция вентилятора ВЕЗА ВРАВ
Вентилятор имеет радиальное рабочее колесо с 32 загнутыми вперед лопатками. Рабочее колесо установлено в поворотный спиральный корпус. Входной патрубок не входит в рабочее колесо, имеет цилиндрическую форму и тем самым обеспечивает надежную работу вентилятора. Вентилятор не имеет входной фланец, что обеспечивает благоприятный вход воздуха при отсутствии воздуховода на стороне всасывания.
Вентилятор изготавливают двух конструктивных схем:
1 схема – соединение с двигателем непосредственное
5 схема – соединение по средствам ременного привода
Предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков при климатическом исполнении У1, УХЛ1 или Т1.
Исполнение вентилятора ВРАВ в шумоизолирующем кожухе (общепромышленное исполнение и положение корпуса 0 и 90 гр) снижает уровень шума до 12 дБ. Уровень звукового давления на расстоянии 5 метров снижается на 25-30 дБ.
Вентилятор может быть укомплектован: частотным преобразователем, устройством плавного пуска, виброизоляторами, гибкими вставками, обратными фланцами.
Эксплуатация вентилятора ВРАВ
Вентилятор устанавливаются вне помещений и за пределом зоны пребывания людей. Эксплуатация вентиляторов возможна в условиях:
У – умеренного климата (температура окружающей среды от -45….+40 гр.С)
УХЛ – умеренного и холодного климата (температура окружающей среды -60 … +40 гр.С)
Т – тропического климата 1-й и 2-й категорий размещения (температура окружающей среды -10 … +50 гр.С)
Среднее значение вибростойкости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

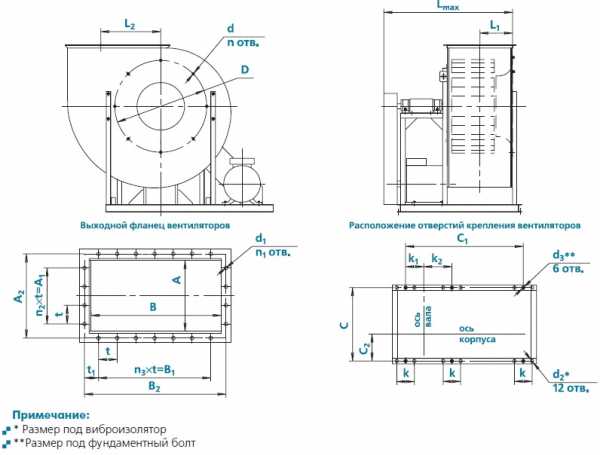

Габаритные и присоединительные размеры ВРАВ
Исполнение 1
Присоединительные размеры

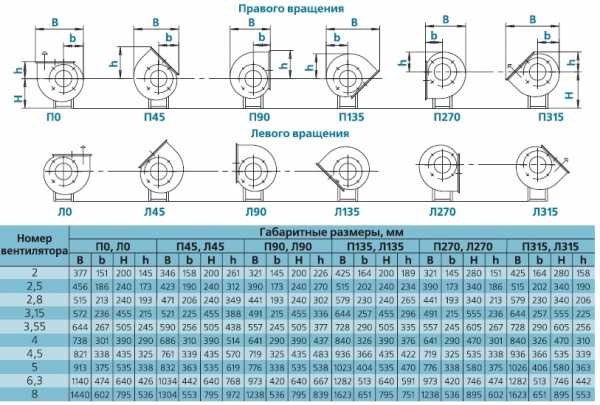

Положение корпусов
Исполнение 5
Присоединительные размеры
Положение корпусов

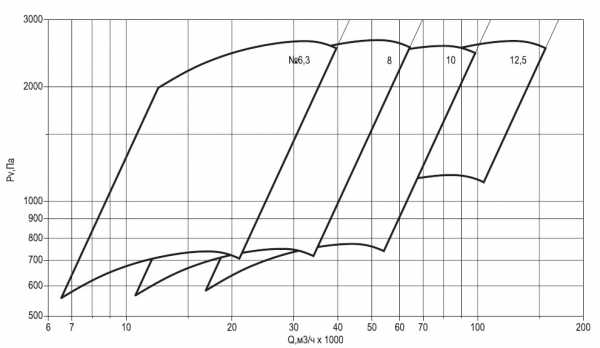

Аэродинамические характеристики ВРАВ (исполнение 1 и 5)
Конструктивная схема 1
Конструктивная схема 5
Для подбора вентилятора или вентиляционного оборудования отправьте заявку нашему менеджеру или позвоните 8 (499) 647-40-32.
Ответ будет содержать всю необходимую информацию: цену, техническое описание, срок поставки, условия доставки, условия оплаты.
