Вентилятор вк 100б характеристика – Вентилятор Вентс ВК 100 Б

Содержание

Вентилятор Вентс ВК 100 Б

Вентилятор Вентс ВК 100 Б предназначен для использования в системах приточной или вытяжной вентиляции. Вентилятор выполнен из высокопрочного пластика, способен перемещать воздух с температурой в диапазоне от -25°С до +55°С и максимальной производительностью до 205 м3. Предназначен для установки в закрытом помещении с плюсовой температурой. Подсоединяется к воздуховодам с сечением 100 мм.

Эта модель выполнена в малошумном исполнении (36 дБА).

Пластиковый вентилятор не подвержен коррозии, очень часто такие вентиляторы применяются для вентиляции помещений с повышенным содержанием влажности, например для вентиляции помещений кухни, больших коммерческих душевых и т.п.

Технические характеристики

Параметр Величина
Напряжение, В
230
Частота тока, Гц
50
Максимальная мощность, Вт
62
Производительность, м3
205
Ток, А
0,34
Скорость вращения, мин-1
2650
Диапазон температур перемещаемого воздуха, °С
-25...+55
Уровень шума на расстоянии 3 м, дБ(А)
36
Вес, кг
2,15
Защита, класс
IPХ4
Размер патрубка, мм
100

Габаритные размеры

Размеры ∅D
∅D1
B L L1 L2 L3
мм 100 250 270 230 30 27 30

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора Вентс ВК 100 Б изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ВК…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС).

Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя – IP X4.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки)

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Пример монтажа

Паспорт вентилятора

vents-shop.ru

Вентилятор ВК-100Б канальный. Замена и подбор аналогов ВК-100Б. Производительность и мощность.

Особенности конструкции и исполнения ВК-100Б

  • Компактная ВК-100Б конструкция;
  • Встроенные термоконтакты;
  • Установка в любом положении;
  • Рабочие лопатки вентиляторов загнуты назад;
  • Используются электродвигатели с внешним ротором;
  • Скорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ступенчатого трансформатора;
  • Не требуют обслуживания и надежны в работе.

Вентиляторы ВК-100Б канальные круглые (ВК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий.

Основные технические данные и характеристики

Вентиляторы ВК-100Б изготавливаются по ТУ 4861 -019-15185548-04. Предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 60 °С, содержащих твердые примеси не более 100 мг/мЗ, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до плюс 40 °С

Технические характеристики и рабочие параметры ВК-100Б

Габаритные размеры и исполнение вентилятора ВК-100Б

Акустические характеристики ВК-100Б

www.xn--b1agjmiiomc6f6b.xn--p1ai

Вентилятор Вентс ВК 100

Вентилятор Вентс ВК 100 предназначен для использования в системах приточной или вытяжной вентиляции. Вентилятор выполнен из высокопрочного пластика, способен перемещать воздух с температурой в диапазоне

от -25°С до +55°С и максимальной производительностью до 250 м3. Предназначен для установки в закрытом помещении с плюсовой температурой. Подсоединяется к воздуховодам с сечением 100 мм.

Пластиковый вентилятор не подвержен коррозии, очень часто такие вентиляторы применяются для вентиляции помещений с повышенным содержанием влажности, например для вентиляции помещений кухни, больших коммерческих душевых и т.п.

Технические характеристики

Параметр Величина
Напряжение, В
230
Частота тока, Гц
50
Максимальная мощность, Вт
80
Производительность, м3
250
Ток, А
0,34
Скорость вращения, мин
-1

2820
Уровень шума на расстоянии 3 м, дБ(А)
46
Диапазон температур перемещаемого воздуха, °С -25...+55
Вес, кг
2,15
Защита, класс
IPХ4
Размер патрубка, мм
100

Габаритные размеры

Размеры ∅D ∅D1 B L L1 L2 L3
мм 100 250
270
230 30 27 30

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора Вентс ВК 100 изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ВК…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС).

Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя – IP X4.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки)

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Пример монтажа

Паспорт вентилятора

vents-shop.ru

Вентилятор ВК-100Б

Общие сведения

  • Компактная конструкция;
  • Встроенные термоконтакты;
  • Установка в любом положении;
  • Возможность регулирования скорости;
  • Не требуют обслуживания и надежны в работе

Применение
Вентиляторы канальные круглые (ВК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении.

Конструкция
Корпус вентилятора выполнен из оцинкованной стали. Рабочие лопатки вентиляторов загнуты назад. Используются электродвигатели с внешним ротором. Скорость вентиляторов канальных круглых можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ти ступенчатого трансформатора.

Технические характеристики

Параметр Величина Единица измерения
Напряжение

230

В

Частота тока

50

Гц

Максимальная мощность

70

Вт

Производительность

185

м3/ч

Ток

0,3

А

Уровень шума на расстоянии 3 м

48

дБ(A)

Вес

1,15

кг

Защита

IP 44

класс

Размер патрубка

100

мм

Техническая информация

www.ruventa.ru

Вентилятор ВК-100

Тип: вентилятор канальный круглый.

Вентилятор канальный круглый ВК-100 предназначен для перемещения невзрывоопасных газовых сред с температурой не выше 60 оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до плюс 40 оС. Вентиляторы ВК применяются для непосредственной установки в круглый канал систем вентиляции промышленных и общественных зданий.

Вентилятор ВК-100 применяются в системах приточно-вытяжной вентиляции и кондиционирования воздуха промышленных и общественных зданий.

Вентиляторы ВК компактны и легко монтируются в любом положении. Рабочие лопатки вентиляторов загнуты назад. В конструкции вентиляторов ВК используются электродвигатели с внешним ротором. Скорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ти ступенчатого трансформатора.

Основные преимущества:

Применяемые материалы

Корпус вентилятора ВК-100 изготовлен из оцинкованой стали. Рабочие колеса вентиляторов изготовлены из пластика (в зависимости от типоразмера) и оцинкованного стального листа с загнутыми назад лопатками. Рабочие колеса вентиляторов статически и динамически отбалансированы.

Качество применяемых материалов подтверждается сертификатами и паспортами организаций поставщиков. Постоянный входной контроль материалов обеспечивает надежность работы вентилятора в целом.

Основные технические характеристики и параметры вентилятора ВК-100

При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентилятора в условиях умеренного климата и первой категории размещения, согласно ГОСТ 15150-69.

Допустимая температура окружающей среды от минус 40 °С до плюс 40 °С.

Страна производитель: Россия.

Гарантийный срок эксплуатации: 18 месяцев.

Напряжение: 230 В.

Частота: 50 Гц.

Фазность: 1.

Потребляемая мощность: 70 Вт.

Ток: 0,3 А.

Максимальный расход воздуха: 250 м3/час.

Частота вращения: 2400 мин-1

Максимальная температура перемещения воздуха: 60о.

Уровень звукового даввления на расст. 3м: 48 дБ(А).

Класс защиты двигателя: Ip 44.

Емкость конденсатора: 2 мкф.

Тип термозащиты: автоматическая.

Вес: 3 кг.

Регулятор скорости бесшаговый: симисторный СРМ1, СРС1.

ВК-100Б Гц Октавные полосы частот, Гц
Общ. 63 125 250 500
Lwa Канал дБ(А) 71 57 60 69 65 59 55 48 41
Lwa к окружению дБ(А) 55 39 41 42 48 52 47 37 30

Условия эксплуатации вентилятора ВК-100

Вентилятор осевой ВК-100 предназначен для эксплуатации в макроклиматических районах в условиях умеренного (У) климата 1-3 категории размещения по ГОСТ 15150, невзрывоопасные зоны, незначительный уровень механических внешних воздействующих факторов.

Температура окружающей среды от – 40о С до + 40о С.

Максимальный эффект от применения вентилятора ВК-100 обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения.

Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.

Системы вентиляции используются для поддержания чистоты воздуха в производственных помещениях и местах проживания людей, удовлетворяющих санитарно-гигиеническим требованиям.

Основным свойством вентиляции является устранение вредных выделений в помещениях, к которым относят: избыточное тепло и влагу, различные газы и пары вредных веществ, а также пыль и смог.

Вентиляторы ВК-100 воздуходувные машины, для перемещения воздуха по воздуховодам систем кондиционирования и вентиляции, а также для осуществления прямой подачи либо отсасывания воздуха из помещения.

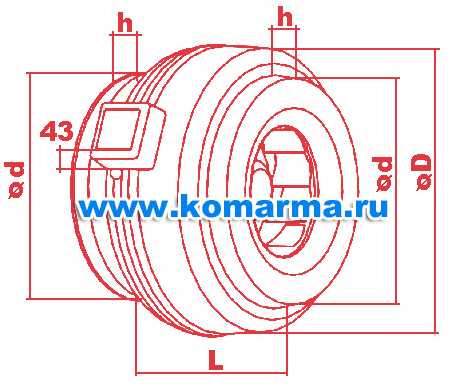

Габаритные и присоединительные размеры вентилятора ВК-100

Марка вентилятора d, мм D, мм h, мм L, мм
ВК-100 99 243 23 186

Аэродинамические характеристики вентилятора ВК-100

Ремонт и эксплуатация вентиляторов ВК-100

Ремонт вентиляторов производится в соответствии с инструкцией по техническому обслуживанию и ремонту  вентиляторов, паспортами на вентиляторы.

Ремонтные работы по восстановлению вентиляторов включают в себя текущий и капитальный ремонт в соответствии с требованиями нормативно-технических документов.

Текущий ремонт осуществляется, в зависимости от габаритов вентиляторов ВК-100 и сложности ремонта, на специализированном участке предприятия либо на месте его установки.

Текущий ремонт включает в себя проведение регулировочных работ, замену или восстановление отдельных узлов и деталей.

К ремонту допускаются лица, прошедшие специальное обучение и имеющие удостоверение на право ремонта.

После текущего ремонта пробный пуск вентилятора ВК-100 производится без подсоединения воздуховодов.

Объем работ текущего ремонта должен быть занесен в журнал учета технических освидетельствований и ремонтов и в паспорт вентилятора.

Подключать воздуховоды к вентилятору необходимо только после проверки легкости вращения рабочего колеса.

Рабочее колесо и электродвигатель размещаются в корпусе, который в зависимости от назначения и условий эксплуатации изготавливается из различных металлов и сплавов.

При установке вентиляторов вне помещения для них необходимо устраивать специальные укрытия. При этом следует обеспечить удобство монтажа и технического обслуживания при эксплуатации.

Заземление вентиляторов ВК-100 выполняется в соответствии с требованиями правил устройства электроустановок.

После монтажа следует проводить пробный пуск и обкаточные испытания вентиляторов на атмосферном воздухе.

В процессе пробных пусков и обкаточных испытаний следует проверить качество монтажа вентиляторов, двигателей и других узлов и деталей, температуру нагрева подшипников, вибрацию и другие параметры, согласно требованиям нормативно-технических документов.

Вентиляторы сдаются в эксплуатацию после окончания предпусковых испытаний с оформлением акта приемки и другой эксплуатационной документации в соответствии с требованиями нормативно-технических документов.

Эксплуатация вентиляторов ВК-100 осуществляется в соответствии с  требованиями государственных стандартов, технических условий, паспортов на вентиляторы, общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств, инструкций по техническому обслуживанию и ремонту взрывозащищенных вентиляторов, производственных инструкций по эксплуатации вентиляторов и правил устройства электроустановок.

До начала эксплуатации вентиляторов назначаются лица, ответственные за их безопасную эксплуатацию, прошедшие обучение и проверку знаний в установленном порядке.

Техническое обслуживание вентилятора ВК-100 осуществляется в соответствии с инструкцией по техническому обслуживанию, разработанной согласно требованиям нормативно-технических документов на вентиляторы.

В процессе эксплуатации вентиляторов, перемещающих взрывоопасную агрессивную среду, необходимо производить периодическую проверку глубины коррозии проточной части вентиляторов.

Периодичность и способы контроля указываются в инструкции по эксплуатации вентиляторов.

komarma.ru

Круглый канальный вентилятор Лиссант ВК 100Б - Вентиляторы канальные круглые "Лиссант" - Вентиляторы - Вентиляция



ВК 100Б

ВК 125Б

ВК 160Б

Напряжение/частота, В/Гц

~230/50

~230/50

~230/50

Фазность

1

1

1

Потребляемая мощность, Вт

70

70

115

Ток, А

0,3

0,3

0,47

Максимальный расход воздуха, м3/ч

250

320

700

Частота вращения, об/мин

2400

2400

2580

Максимальная температура перемещаемого воздуха, °С

60

60

60

Уровень звукового давления на расст. 3 м, дБ(А)

48

44

52

Класс защиты двигателя

IP44

IP44

IP44

Емкость конденсатора, мкФ

2

2

2,5

Тип термозащиты

Автоматическая

Автоматическая

Автоматическая

Масса, кг

3

3

4,5



Регулятор скорости

симисторный

СРМ1, СРС1

симисторный

СРМ1, СРС1

симисторный

СРМ1, СРС1

Электрическая схема подключения (на  стр. 11)

А

А

А



Компания "ЭйрПромВент" занимается оптовыми и розничными поставками всех видов круглых канальных вентиляторов на всей территории РФ. Доставка бесплатно.

Для получения интересующей Вас информации, уточнения технических параметров товара или получения консультаций по доставке Вы всегда можете задать вопрос через сайт или позвонить в наш контакт центр.

www.airpromvent.ru

Вентилятор Вентс ВК 100 Б

Вентс ВК 100 Б представляет собой малошумный вариант вентилятора (уровень шума 36 дБА).

Используются в приточно-вытяжных системах вентиляции торговых, офисных и других помещений. Совместимы с воздуховодами диаметром 100, 125, 150, 160, 200, 250, 315 мм. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВК…Б).

Благодаря корпусу из высококачественного пластика, который, в отличие от металла, не подвержен коррозии, являются отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.

Технические характеристики

Параметр Величина
Напряжение, В
230
Частота тока, Гц
50
Максимальная мощность, Вт
62
Производительность, м3
205
Ток, А
0,34
Скорость вращения, мин-1
2650
Уровень шума на расстоянии 3 м, дБ(А)
36
Вес, кг
2,15
Защита, класс
IPХ4
Размер патрубка, мм
100

Габаритные размеры

Размеры ∅D ∅D1 B L L1 L2 L3
мм 100 250 270 230 30 27 30

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора Вентс ВК 100 Б изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ВК…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС).

Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя – IP X4.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки)

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Пример монтажа

Паспорт вентилятора

vents-shop.com.ua
