Вентилятор вытяжной для кухни с обратным клапаном – Вытяжной вентилятор с обратным клапаном для ванной, кухни, туалета: конструкция и разновидности

Бытовой вытяжной вентилятор с обратным клапаном

Содержание статьи:

Хорошая вентиляция помогает предотвратить появление в помещении сырости, плесени и неприятных запахов. Если в системе естественной вентиляции наблюдается слабая тяга, то её необходимо оборудовать канальным вентилятором.

Актуальной проблемой в многоквартирных домах является распространение запахов по вентканалу из соседних квартир. В таких случаях требуется предотвратить обратный ток воздуха, когда вентилятор выключен. Эффективным решением проблем, связанных со слабой тягой и запахами в квартире, является вытяжной вентилятор с обратным клапаном. Это устройство предназначено для использования в таких помещениях:

• в ванной;
• на кухне;
• в санитарных отсеках;
• в курительных комнатах;
• в общественных прачечных;
• в спортивных залах, библиотеках, оборудованных в подвалах и т. д.

Благодаря обратному клапану в жильё не попадает пыль, мусор и воздух из вентканала. Особенно хорошо данное устройство помогает в тех случаях, когда квартиры дома оборудованы мусоросборниками.

Виды клапанов

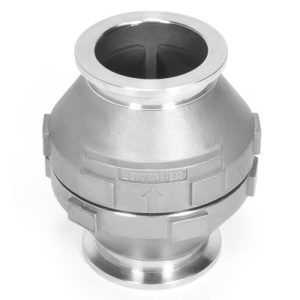

Обратный клапан

Такие понятия, как обратная тяга и обратный клапан имеют тесную взаимосвязь. Если установить вытяжку на кухне и в зимнее время отключить оборудование, то возникнет сильная обратная тяга: холодный воздух с улицы будет поступать в комнату и охлаждать её. А если в вытяжке установить вентилятор с обратным клапаном, то положение кардинально изменится в лучшую сторону.

Различают три типа обратных клапанов:

1. С электрическим или ручным управлением.
2. Самозахлопывающийся (на пружине).
3. Пассивный (изменение положения осуществляется только под воздействием прямых или обратных потоков).

Кроме того, устройства с обратным клапаном подразделяются на следующие виды:

• бытовые;
• вентиляционные диффузоры;
• круглые или квадратные канальные вентиляторы.

Управляемый

Клапаны, которые работают от электричества, являются незаменимым оборудованием для автоматизации крупных объектов. Вентилятор с управляемым клапаном снабжается датчиком углового положения заслонки. Это позволяет наблюдать происходящее в самом отдаленном конце склада или цеха. Таким образом, благодаря электрическому обратному клапану, предотвращается образование плесени, высокой влажности, затхлого запаха, а также проникновение внутрь помещения с улицы дождя и снега. На промышленных предприятиях такие вентиляторы помогают сохранить сырьё и продукцию в сохранности. Следует отметить, что многие современные бытовые модели также работают от электричества.

Самозахлопывающийся

Для вентиляции санузлов используется вентилятор, оснащенный клапаном на пружине. Для его открытия вентилятору требуется затратить некоторую энергию, что приводит к снижению КПД. Но в момент остановки лопастей пружина тут же оказывает воздействие на клапан, и он захлопывается. И, хотя он закрывается не герметично, этого вполне достаточно, чтобы защитить жильё от неприятных запахов, имеющихся в вентиляционной шахте.

Нужно учитывать, что вентиляторы, оснащенные обратным клапаном, работают более шумно по сравнению с обычными вентиляторами.

Пассивный

Данные устройства работают благодаря силе притяжения, поскольку их створки закрываются под действием гравитации. Иногда пассивные обратные клапаны используют для установки на кухне, но они считаются менее популярными по сравнению с пружинными моделями.

Конструкция обратного клапана

Вытяжное устройство

Для изготовления бытовых вентиляторов используется преимущественно пластик. Промышленные выполняются из металла и отличаются большей стоимостью, мощностью и весом. Вентилятор с обратным клапаном представляет собой конструкцию, которая состоит из:

1. Корпуса.
2. Крыльчатки.
3. Двигателя.
4. Обратного клапана.

Обратный клапан изготовлен из таких частей:

1. Корпус.
2. Створки, вращающиеся на оси.
3. Ограничивающие полукруглые выступы.
4. Пружина кручения возвратного действия, предназначенная для отбрасывания заслонки на место во время прекращения работы вентилятора. Данный элемент присутствует только на самозахлопывающихся клапанах.

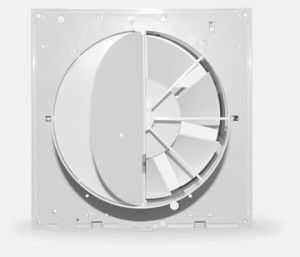

Принцип работы обратного клапана

Устройства с обратным клапаном могут принимать только два положения — закрытое и открытое.

• В закрытом положении створка поворачивается перпендикулярно патрубку, закрывая вход воздуху.
• В открытом — принимает параллельное патрубку положение, не препятствуя движению воздуха.

Благодаря ограничителям, выполненным в виде выступов, створка может поворачиваться только на 90 градусов. После включения вентилятора система находится в открытом положении. При выключении устройства створка закрывается, поворачиваясь на 90 градусов. Движение потока строго в одну сторону обусловлена тем, что ось расположена не в центре патрубка.

Модели, работающие на пружинах, являются наиболее распространенными в быту. Однако они также используются и на производстве. Так, модель RSK фирмы Shuft, предназначенная для промышленного использования, имеет две пружинные створки, находящиеся на диаметральной оси. Створки выполнены в виде полукругов, имеющих одну общую прямую сторону. При выключении вентилятора система закрывается, при включении же обе сворки располагаются посередине, открывая ток воздуха. Даная конструкция изготавливается из оцинкованной стали и имеет достаточно большой вес.

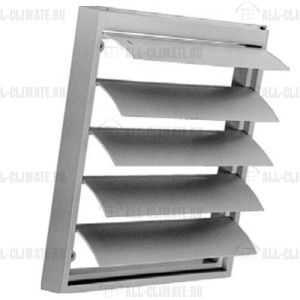

Лепестковый клапан канального типа

В лепестковых клапанах канального типа заслонка, вмонтированная в воздуховод, напоминает ворота, которые предотвращают попадание в жильё осадков и холода. Для монтажа на кухню зачастую используются лепестковые клапаны «Тюльпан», которые имеют еще одно название — инерционные решетки.

Данные конструкции представляют собой прямоугольную рамку со встроенными внутри горизонтальными решетками. Их открыванию способствует поток вентилятора, а при прекращении подачи воздуха створки закрываются под собственным весом. Лепестковые клапаны, работающие по такому принципу, называются гравитационными.

При установке лепесткового гравитационного клапана в ванную, туалет или на кухню необходимо выбирать вентилятор, обладающий достаточной мощностью.

Как правильно выбрать нужную модель?

Приобретая вентилятор рекомендуется учитывать следующие показатели:

1. Объём помещения. В первую очередь следует определить объём помещения. Для этого умножают длину комнаты на её ширину и высоту. Далее полученный показатель умножается на величину, определяющую кратность обмена воздуха в комнате. Эта величина равняется количеству раз обмена воздуха в комнате за определенный промежуток времени. Так, в ванной и душевой воздух должен поменяться приблизительно 3-8 раз за одну минуту. Таким образом, выбирая вентилятор для ванной с обратным клапаном, нужно знать, что его мощность должна быть не менее 65 Вт, если объём ванной составляет 21 м³. Такой мощности хватит на минимальное количество раз обмена воздуха — 3 раза. Чтобы добиться максимального значения — 8 раз, мощность вентилятора для помещения объёмом 21 м³ должна составлять не менее 175 Вт.
2. Безопасность. Пар, образующийся на кухне в процессе приготовления пищи, а также в ванной комнате во время принятия душа, может стать причиной поражения электрическим током. Поэтому желательно приобретать низковольтные модели, рассчитанные на напряжение не более 12-24 Вт.
3. Уровень шума. Любая модель вентилятора во время работы издаёт шум. Поэтому, чтобы предотвратить возникновение некомфортных ощущений, следует обращать внимание на конструкции с пониженным уровнем шума.
4. Наличие дополнительных опций. Сегодня на рынке можно найти модели вентиляторов, оснащенные таймером, датчиками движения и влажности, режимом постоянного проветривания, работающем на минимальной скорости, и даже часами на лицевой панели. Кроме того, для ванной и кухни можно выбрать устройство с защитой от брызг воды и жира. Однако следует учитывать, что такие модели стоят дороже обычных вентиляторов.

Вентиляционное устройство с обратным клапаном — незаменимая вещь для людей, страдающих аллергией или астмой, поскольку такие конструкции не только предотвращают проникновение в квартиру табачного дыма и запахов от соседей, но и очищают само помещение от имеющихся запахов.

strojdvor.ru

Выбираем вытяжки для кухни с отводом в вентиляцию: бесшумные с обратным клапаном

Трудно переоценить важность вентиляционной системы на современной кухне. Без нее неприятные ароматы распространяются по всему жилому помещению. К сожалению, естественная вентиляция часто работает некорректно: в многоэтажных домах воздухоотводы или забиты отходами, или замурованы недобросовестными соседями.

Кухня оборудованная системой вентиляции

Типы и схемы устройств

Система вентиляции играет ведущую роль в формировании домашнего микроклимата. Именно от нее зависит количество и качество свежего воздуха в помещении. Прежде, чем сделать вентиляционную систему, стоит разобраться в ее классификации. По принципу работы выделяют 4 разновидности вентиляции:

1. Приточная. Подает в помещение потоки чистого воздуха и выводит загрязненные;
2. Естественная. При замещении грязного воздуха на чистый использует перепады кухонного давления;
3. Вытяжная. Принудительно вытягивает загрязненные потоки из комнаты, поставляя чистые в моменты снижения давления;
4. Приточно-вытяжная. Проводит оборот и обмен воздушных масс с использованием специального оборудования.

Приточная

Редкий тип вентиляции, который монтируется при отсутствии вытяжки. Требует хорошей проверки работоспособности вытягивающей системы. Вспомогательным элементом является вентиляционный вентилятор.

Естественная

Вариант, часто встречающийся в старых строениях. Нуждается в контроле за тягой в вентиляционных каналах. При проверке используют 2 варианта:

• Приложить к решетке вентиляции лист бумаги. При качественной работе системы он должен к ней «прилипнуть»;

Монтаж защитного кожуха

• Зажечь спичку или зажигалку. Если конструкция работает, то огонь должен отклониться к отверстию.

При отрицательном результате необходимо почистить шахту от пыли и грязи.

Вытяжная

Наиболее популярная схема, которую разделяют на 2 типа:

• Общий. Для воздухообмена устанавливаются вытяжные вентиляторы для кухни с вентиляционной решеткой. Мощность таких приборов не превышает 3000 кубометров в час, поэтому они предназначены для каналов с максимальным диаметром 40 см.
• Местный. Укомплектован специальной вытяжкой, предназначенной для вытягивания неприятных запахов, дыма, гари.

Вытяжная схема — распространенный вариант кухонной вытяжки. Напрямую соединяется с вентиляционной системой, оснащенной воздухоотводом. Чаще всего используется купольный вариант. При обустройстве системы часто используют вентиляторы вытяжные бытовые бесшумные.

Классификация по способу установки

По способу монтажа различают несколько типов вентиляции:

• Подвесные. Другое название таких вытяжек – плоские. Пользуются большим спросом у потребителей. Устанавливаются между газовой плитой и навесным шкафом.
• Островные. Могут быть смонтированы в любом помещении, но чаще всего используются на кухне, если плита расположена не у стены, а в середине помещения.

Схема вытяжки и приточки

• Угловые. Располагают в углах комнаты.
• Настенные. Монтируются непосредственно над плитой, прямо к стене. Выпускаются в различных дизайнерских решениях.
• Встраиваемые. Их главная особенность — нестандартный способ крепления (в навесном шкафу или столешнице). Легко вписываются в любой интерьер.

Установка вентиляции

Вытяжка для кухни с отводом в вентиляцию представляет собой систему воздушных протоков, выполненных из трубопроводов и оснащенных определенным оборудованием. Монтаж вытяжки на кухне происходит с использованием нескольких составляющих. Основные комплектующие для вытяжки – это:

• Воздухоотводы. Можно использовать железные или пластиковые трубы прямоугольного или круглого разреза. Самый оптимальный вариант – пластиковый прямоугольный воздухоотвод размером 5×10 см. Для фиксации можно использовать покупные элементы или самодельные хомуты.
• Повороты. Могут быть использованы в нескольких вариантах: с углом поворота в 45 или 90 градусов и вертикальным или горизонтальным сгибом. Вертикальный поворот устанавливают при спуске воздухоотвода вниз, а горизонтальный – при изменении направления трубы.
• Переходные воронки. Используют для соединения вентиляционного оборудования с воздухоотводами.

Работа вытяжки и схема движения воздуха

• Обратные клапаны. Вытяжной вентилятор с обратным клапаном препятствует прохождению уличного воздуха при отключенной вытяжке.
• Канальный вентилятор для вытяжки.
• Приточный диффузор, регулирующий приток свежего воздуха.

Монтаж вентиляции

При самостоятельном обустройстве вентиляции необходимо определиться с точкой установки устройства (обычно оно монтируется над плитой) и местом вывода воздуха.

Восстановление воздухоотвода на кухне состоит из нескольких ступеней:

• Выпилить возле потолка два отверстия рядом друг с другом диаметром 12 см.
• Вставить прямоугольные трубы, выровнять с небольшим скосом в сторону улицы.
• Загерметизировать незакрытые промежутки отверстий монтажной пеной.

Труба должна выступать из стены на 5-6 см.

• Дождавшись застывания монтажной пены, надеть на одну из труб (лучше, если она будет рядом со стеной) обратный клапан, следя за тем, чтобы указатель был направлен в сторону улицы. Для соединения элементов системы использовать силиконовый герметик.
• При помощи сгибов и труб проложить отводящий воздухоотвод до места монтажа вытяжки. Зафиксировать на конце трубы поворот и установить возле потолка соединительную воронку.
• Следующий этап – формирование приточной части вытяжки. Ее установка происходит по аналогичной системе с каналом воздухоудаления.

ПОСМОТРЕТЬ ВИДЕО

Снизить высоту звука работающего устройства поможет бесшумный вентилятор для вытяжки, утеплитель (минеральная вата) и резиновые подкладки под крепежи.

• Заключительная ступень – подключение вытяжки на кухне к электричеству.

Надо сказать, что вентилятор бесшумный с обратным клапаном будет работать лучше, если при установке будут учтены мощность устройства и объем помещения. Кроме того, кухонный вентилятор должен иметь высокую степень жаропрочности. От правильного соотношения этих характеристик зависит способность системы к быстрому удалению загрязненного воздуха и долгий срок эксплуатации.

obzorkuhni.ru

Устанавливаем вентилятор для кухни своими руками

Кухня – это помещение в котором часто присутствует повышенная влажность. Во избежание появления сырости и плесени на стенах, необходимо обустроить на кухне качественную вентиляционную систему. О том как подобрать и установить вентилятор на кухне, рассмотрим далее.

Оглавление:

1. Особенности выбора вентилятора для кухни
2. Вытяжной вентилятор для кухни – виды и характеристика
3. Как подключить вентилятор на кухне
4. Как подключить вентилятор для вытяжки на кухню

Особенности выбора вентилятора для кухни

Покупая вентилятор для кухни, необходимо прежде всего ознакомиться с рекомендациями по его выбору. Таким образом, удастся выбрать качественный прибор, который прослужит вам много лет.

Покупая вентилятор для кухни, обратите внимание на уровень его производительность. Именно эта характеристика определяет качество функционирования прибора. Для того, чтобы подобрать подходящий вентилятор необходимо площадь помещения умножить на десять. Таким образом, удастся получить значение производительности прибора. Однако, данные подсчеты актуальны только для помещений с хорошо налаженной естественной вентиляцией. В противном случае, значение производительности увеличивается, и площадь умножается на пятнадцать.

Также, определитесь заранее с местом установки вентилятора, от него будет зависеть конструкция прибора. Существуют устройства, монтирующиеся на стену, потолок или на вентиляционный канал. Некоторые модели устанавливаются на окна.

Кроме того, качественный вентилятор для кухни должен обеспечить комфорт пребывания в помещении, его работа должна быть бесшумной. Уровень шума, который издается в процессе работы вентилятора не должен превышать сорока децибел.

Вентилятор для кухни с обратным клапаном, необходим в том случае, если устройство монтируется на вентиляционный канал. В таком случае, обратный клапан предотвратит попадание воздуха из системы в помещение, в процессе отключение вентилятора.

Обратите внимание на устойчивость вентилятора перед высокой температурой и влажностью. Перед покупкой вентилятора, измерьте диаметр вентиляционного отверстия, в которое он будет установлен. Учтите, что рама вентилятора должна закрыть вентиляционное отверстие полностью.

В соотношении с типом управления вентиляторы разделяют на ручные и автоматизированные устройства. Некоторые модели имеют пульт дистанционного управления. Самый практичный вариант – оборудование вентилятора дополнительным выключателем, который регулирует его работу.

Для того, чтобы избежать переохлаждения на кухне, рекомендуем приобрести вместе с вентилятором клапан приточного типа. С его помощью в кухню будет попадать воздух из улицы.

Форма и цвет вентилятора зависят от индивидуальных особенностей помещения, в котором он устанавливается. Существует множество цветов и вариантов вентиляторов. Старайтесь подбирать модель, которая будет вписываться в интерьер кухни.

В целом, выбор вентилятора должен осуществляться с учетом таких характеристик:

1. Параметры воздушного обмена.

Данная характеристика определяет количество воздуха, удаляемого из помещения за определенный период времени.

2. Шумопроизводительность.

Вентилятор должен быть максимально бесшумным, он не должен мешать разговаривать или смотреть телевизор.

3. Наличие обратного клапана.

Для перекрытия попадания воздуха из внешней среды в помещение, вентилятор должен быть оснащен обратным клапаном.

4. Безопасность использования.

Так как кухня является местом повышенной влажности, вентилятор должен быть защищен с помощью грязе- и влагозащитных элементов. Также он должен быть оснащен безопасной электропроводкой. Кроме того, работа вентилятора не должна прекращаться как при высоких, так и при низких температурах.

5. Характеристика мощности.

Данное качество определяет период и скорость вращения лопастей. Эффективность очистки воздуха напрямую зависит от мощности вентилятора.

6. Цвет.

Самый популярный вариант – вентилятор белого цвета, однако возможен вариант приобретения синего, черного или серого устройства.

7. Удобство эксплуатации.

Такие дополнительные функции как датчики присутствия, позволяют контролировать работу и включение вентилятора, в процессе нахождения в помещении людей. Также, возможен вариант дополнения вентилятора таймером, который задает работ устройства в определенный период времени.

Вытяжной вентилятор для кухни – виды и характеристика

В соотношении условиями эксплуатации вентиляторов для кухни, они подразделяются на такие разновидности:

1. Канальные вентиляторы – устанавливаются непосредственно на воздуховод вытяжки. Такие механизмы устанавливаются в вентиляционные каналы как с круглым, так и с квадратным сечением. В соотношении с конструктивными особенностями вытяжки бывают центробежными и осевыми. Некоторые устройства способны также контролировать влажность в помещении. Датчик временно работы позволит также снизить энерго потребление устройства. Кроме того, на таких вентиляторах присутствует защита устройства от влаги, поэтому устройство устанавливается в помещении с высокой влажностью.

2. Вентилятор для кухни бесшумный – отличается низким уровнем шума, издаваемым в процессе работы. Рекомендуется устанавливать такие вентиляторы в небольших по площади кухнях и квартирах. В противном случае, устройство будет мешать не только на кухне, но и в соседних помещениях.

3. Вентиляторы для вытяжки бытового типа – предотвращают попадание переработанного воздуха во внутрь помещения. С таким вентилятором воздух в помещении всегда будет чистым. Особо актуальны такие вентиляторы в ванных комнатах или в туалете.

4. Вентилятор для вытяжки центробежного типа – широко применяется в промышленной отрасли. Вентилятор улитка для кухни имеет такое название из-за спиралевидного корпуса, напоминающего улитку. Скорость работы и производительность устройства напрямую зависит от типа и длины лопастей у вентилятора.

5. Вентилятор для вытяжки осевого типа – самый популярный вариант. Данное устройство имеет оптимальную конфигурация для установки на кухне и очень высокую эффективность. Кроме того, такие вентиляторы легко устанавливаются и обеспечивают хороший воздухообмен в помещении.

Как подключить вентилятор на кухне

Особенности монтажа вытяжного вентилятора определяет его тип. Предлагаем ознакомиться с технологическими характеристиками установки вентиляторов оконного или настенного типа.

Для того, чтобы установить вентилятор, выполните такие действия:

1. Прежде всего, ознакомьтесь с инструкцией от производителя. В ней должен описываться монтажный процесс и все тонкости, связанные именно с этим устройством.

2. Далее следует определиться с местом монтажа вентилятора. Чем выше будет установлен вентилятор, тем качестве будет обеспечиваться его работа. Оптимальный вариант 15-20 см от потолка.

3. Если вентилятор устанавливается на окне, то необходимо заранее подготовить стеклорез. С его помощью удастся проделать отверстие в стекле под параметры вентилятора.

4. На поверхность кожуха вентилятора одеваются резиновые накладки, обеспечивающие идеальное соединение устройства со стеклом.

5. На внешний фланец устанавливается прижимная лента. В процессе затягивания прижимных винтов изделие фиксируется в оконном проеме. Далее лента обрезается.

6. Внутри кожуха устанавливается рабочая часть вентилятора. При этом, в процессе вращения лопастей, они не должны соприкасаться со стенками.

7. Подключите прибор к электричеству. При этом, необходимо определить каким способом будет осуществляться включение прибора. После проверки работоспособности механизма, необходимо покрыть его защитной внутренней решеткой.

Процесс монтажа стеновых устройств более сложный. Для того, чтобы установить вентилятор на стену, следуйте инструкции:

1. При наличии вентиляционного канала, необходимо определить его местонахождения в стене. В противном случае, вентилятор устанавливается на несущую стену, в которой проделывается отверстие.

2. Используя перфоратор и бур по бетону, сделайте небольшие отверстия, которые в дальнейшем образуют одно большое отверстие под вентилятор.

3. Установите во внутрь стены патрубок. Установите вентилятор, фиксируя его с помощью анкеров.

4. При установке вентилятора на несущую стену, установите снаружи защитную решетку.

5. Подключите прибор к электричеству и проверьте его работоспособность. Установите декоративную накладку, которая устанавливается внутри помещения.

Как подключить вентилятор для вытяжки на кухню

Для того, чтобы повысить производительность и эффективность работы вытяжки, на нее устанавливается дополнительный вентилятор. Наличие вентилятора позволяет получить чистый и свежий воздух на кухне.

Среди достоинств его установки отметим:

• улучшение комфорта пребывания в помещении, при минимальных затратах;
• длительность и бесшумность работы;
• привлекательный внешний вид.

Чаще всего, установка вентилятора осуществляется в процессе подключения его к вентиляционной системе. Особо актуальна установка вентилятора в доме с маленькими детьми или людьми, страдающими аллергией.

В соотношении с ротором, вентиляторы для кухни бывают:

1. Аксиально-освевыми. Самые популярные на современном рынке вентиляторов. Перемещают воздух в помещении в соотношении с осью, на которой осуществляется фиксация лопастей. Особо популярны у владельцев домов и квартир. Рекомендуется устанавливать такой тип вентилятора на кухне или в ванной комнате.

2. Вентилятор центробежного типа. Имеет несколько другие по форме лопасти, нежели предыдущий вариант. Из-за своей спиральной формы имеют большую производительность и чаще всего применяются в промышленных отраслях кулинарии, химических производствах.

3. Вентилятор диаметрального типа. Его ротор имеет форму цилиндра. При этом, лопасти загибаются вперед, поэтому происходит равномерное удаление воздуха из помещения в вентиляционный канал.

Кроме того, выделяют канальные вентиляторы, устанавливаемые внутри вентиляционной шахты. Они не занимают место в помещении, однако такие же функциональные, как и стандартные вентиляторы.

Подключение вентилятора на кухне, достаточно сложный процесс. Не имея опыта работы с электричеством, лучше доверить этот процесс специалистам. Для того, чтобы подключить вентилятор к электросети, рекомендуем установить выключатель.

Таким образом, с его помощью удастся отрегулировать работу данного устройства. Для подключения ноля и земли используется распределительная коробка. Для подключения фазы следует использовать тот же провод, что и на стандартном выключателе. Данная схема подключения вентилятора обеспечит включение и выключение вентилятора одновременно с электричеством. Но предпочтительнее остановиться на второй схеме, согласно которой вентилятор работает отдельно, а свет отдельно.

Для подключения по схеме двухклавишного выключателя, следует потрудиться больше. Фазный провод от распределителя уходит к выключателю и разделяется на два провода. Каждый их них отвечает за включение вентилятора и осветительного прибора. Рекомендуем использовать трехжильные провода, обеспечивающее качественное заземление, так как вентилятор – электрический прибор, который пребывает в помещении с повышенной влажностью. Заземление необходимо для того, чтобы предотвратить появления замыкания.

Отличный вариант для кухни и для ванной – вентилятор, на котором имеется таймер. Для того, чтобы подключить такой вентилятор, необходимо установить четыре провода.

Кроме того, особые сложности возникают с подключением вентилятора с датчиками движения, автоматизированными устройствами с дистанционным пультом управления и т. д.

В любом случае, монтаж вентилятора на кухне – очень важный процесс, выполнением которого должны заниматься люди, имеющие опыт работы в данной отрасли.

strport.ru

Обратный клапан для вентиляции своими руками

Содержание статьи:

Нередко вентиляционная система работает неэффективно и часть воздуха проникает из вентканала обратно в квартиру. Особенно заметен эффект обратной тяги вентиляции бывает на кухнях или в санузлах квартир. Бороться с неприятными запахами помогут обратные клапана.

Принцип работы обратного клапана вентиляции

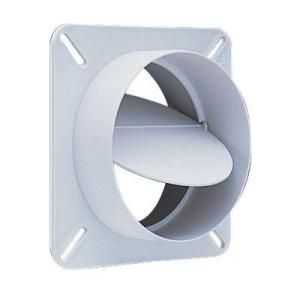

вытяжной вентилятор с обратным клапаном

Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота потока воздуха в системах вытяжной вентиляции или попросту обратной тяги вентиляции в квартирах. Клапан пропускает воздух в нужном направлении, тормозя обратное движение. Работают обратные клапана для вытяжной вентиляции автоматически и это основной плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапана используются для непопадания воздуха из общего вентканала в отдельные помещения.

Обратные клапана для вытяжной вентиляции работают в системах с естественной и механической тягой. Клапан предохраняет от проникновения насекомых, пыли в бытовую вентиляцию.

Если не оснастить систему обратным клапаном, возможно появление сквозняков.

Типы обратных клапанов вентиляции

прямоугольный металлический обратный клапан

Основная конструктивная часть любого обратного клапана для естественной вентиляции – это затвор. Именно он не пропускает воздух в нежелательном направлении.

Различают два типа круглых и прямоугольных обратных клапанов для вентиляции:

• с затвором в форме золотника;
• с затвором в форме диска или захлопки.

Первые применяются для работы с жидкими средами. Вторые же созданы специально для вентиляции. Бывают они с горизонтальной осью вращения или вертикальной, а также одностворчатыми и двустворчатыми.

Производятся обратные клапаны для вентиляции прямоугольными и круглыми, с разным диаметром сечения.

Главный параметр при выборе обратного клапана – это его пропускная способность.

Обратные клапаны для вентиляции естественного типа просты в изготовлении, при этом очень надежны.

Их изготавливают из пластика или металла, материал подбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха двигается вертикально, поэтому клапан монтируется горизонтально, что обеспечивает правильную работу затвора.

Чаще всего используются круглые и прямоугольные обратные вентиляционные клапана с пропускной способностью от 4 до 6 м\сек. Они работают бесшумно и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным прибором.

Все обратные клапана для вентиляции прямоугольной или круглой формы делятся также на:

• Подогреваемые. Такие обратные клапана для вентиляции с электроприводом обладают преимуществом: в системе не собирается конденсат, а конструкция не покроется наледью в лютые морозы;
• Без подогрева. Хороши только для использования в помещениях.

Наличие электропривода у обратного клапана для вентиляции требует участия электрика в его подключении.

Хотя устройство дешево, обратный клапан для вентиляции можно собрать и своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

круглый двустворчатый обратный клапан

Устройство обратного клапана очень просто: диск-захлопка прикрепляется к оси, позволяющей ему свободно качаться. Чтобы прикрыть клапан во время остановки вентилятора, крепится отвес. Вентиляционные клапана могут быть прямоугольного, круглого или квадратного сечения.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, они относятся к взрывозащищенной категории, хотя устройство то же самое.

Диаметр круглого или прямоугольного обратного клапана для вентиляции промышленного типа может быть от 125 до 1000 мм, устанавливаются они на взрывоопасных производствах.

Широко используется модель клапана «бабочка» с двумя лопастями.

Производятся устройства-бабочки чаще из металла, ось для крепления лопастей устанавливается посередине сечения. Как только вентилятор останавливается, лопасти прикрывают сечение и обратная тяга вентиляции в квартире останавливается. Диаметры двухстворчатых клапанов варьируются 100 – 315 мм.

Улучшенная модификация «бабочки» снабжена уплотнителями, уменьшающими шум при работе лопастей.

Очень часто используется для вентиляции на кухне обратный клапан в виде жалюзи или лепестков (инерционная решетка). Лопастей в конструкции несколько, располагаются они на горизонтальных осях.

Как выбрать обратный клапан

инерционная решетка

Приобретая обратный клапан для кухонной вентиляции или в санузел, нужно учитывать скорость движения воздуха, ведь затвор должен реагировать даже на малейший поток. Плохая тяга в системе – это главная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев комбинируют клапан с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безотказно, важно подобрать обратный клапан правильно. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Следует обращать внимание на:

• форму сечения;
• диаметр сечения;
• материал клапана;
• устройство клапана;
• назначение клапана;
• фирму-производителя (влияет больше на цену, чем на качество простейшего механизма).

Можно приобрести уже готовый комплект из вентилятора и обратного клапана. Тут необходимо обратить внимание и на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета достаточно будет 7.

Приобретая обратный клапан для бытовой вентиляции частного дома, важно учесть климатические условия. Например, «бабочка» быстрее покроется наледью, нежели одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцам досаждает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан для вентиляции своими руками

простейший самодельный обратный клапан для вентиляции

Далее мы опишем как сделать обратный клапан своими руками. Он не только эффективно поможет избежать обратной тяги в вентиляции многоквартирного дома, но и сэкономит ваши средства.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Мы предлагаем усовершенствованную модель обратного клапана вентиляции с электроприводом и вентилятором.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем больше ячейки решетки, тем плотнее должен быть материал для створок!

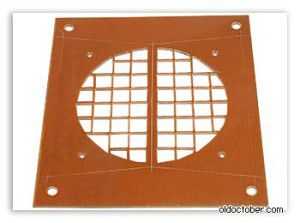

разметка на основании для обратного клапана

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

амортизаторы из резины для тихой работы вентилятора

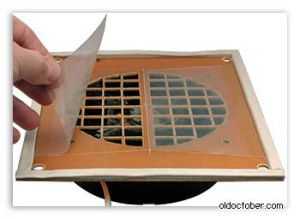

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видеоролике:

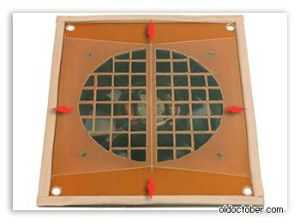

клапан герметизирован

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.

В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

strojdvor.ru

Как правильно выбрать вентилятор или вытяжку для кухни

Добрый день! В предыдущей статье Я уже рассказывал о том, как выбрать и о необходимости установки вентиляторов в ванной комнате и туалете.

Очень важно также установить вентилятор для принудительной вентиляции на кухне, что бы запахи от вкусной еды и процесса ее приготовления не распространялись по всему дому и не впитывались в одежду, мебель и т. д. А кроме того на кухне с газовой плитой сжигается кислород и выделяется угарный и углекислый газы, и также при приготовлении пищи на любых типах плит значительно повышается влажность в помещении. Учитывая все это, для создания комфортных условий не обойтись без установки вытяжного вентилятора на кухне, особенно для небольших по площади.

Сегодня из этой статьи Вы узнаете как правильно выбрать вентилятор для кухни. Обязательно прочтите текст до конца, что бы узнать про основные характеристики и функции современных моделей кухонных вентиляторов и вытяжек для дома или квартиры.

Как выбрать вытяжной вентилятор для кухни

1. При покупке первым делом обращаем внимание на необходимую производительность вентилятора, которая высчитывается умножением объема кухни (за вычетом занимаемой мебелью) на коэффициент 10 для хорошо работающей естественной вентиляции в квартире или доме. Для кухни площадью 7 м² хватает вентилятора мощностью от 140 до 200 м³/час. Если же вентиляция совсем не работает придется ее почистить, а если плохая тяга, тогда надо умножать объем помещения на коэффициент 15. Как проверить работоспособность вентиляции в квартире читайте на этой странице.
2. Выбирайте вентилятор правильной конструкции и по предназначению: для врезки в стену или для вентиляционного канала квартиры покупайте модель для настенного монтажа, а для установки в потолок- для потолочного монтажа или в окно- для оконного монтажа.
3. Обращайте внимание на уровень шума. Не берите модели с уровнем выше 40 Дб. Чем ниже этот параметр, тем менее заметной будет работа вентилятора.
4. Рекомендую выбирать для кухни модель с обратным клапаном, который блокирует доступ воздуха из вентиляционной шахты при неработающем вентиляторе.
5. При покупке обязательно обращайте внимание на возможность использования вентилятора в условиях высокой влажности и температур.
6. Перед тем как идти в магазин, обязательно замерьте диаметр вентиляционного отверстия, куда должен свободно вставляться вентилятор. И учитывайте размер рамки, которая должна полностью закрывать место от старой рамки вентиляции.
7. По типу управления вентиляторы бывают: автоматические (с датчиком движения или влажности, таймером) с пультом ДУ, шнуром включения или с подключением от выключателя. Из своей практики отмечу, что удобнее всего включать вентилятор на кухне только когда это необходимо, при помощи отдельного выключателя или совмещенного в одном блоке с освещением.
8. Рекомендую купить и установить в окно или в стену автоматический приточный клапан, который будет пропускать свежий воздух с улицы в помещение только при работе вентилятора, при этом он защитит кухню от переохлаждения. Учитывайте, что приток свежего воздуха в кухню значительно увеличивает эффективность вентиляции.
9. Форму и цвет выбирайте по вкусу.

Как выбрать вытяжку для кухни

Очень часто в домах и квартирах над электрической или газовой плитой устанавливается вытяжной зонт или как его часто называют «кухонная вытяжка». Она служит для удаления во внешнюю среду продуктов горения газа, запахов и влаги, которые выделяются в процессе приготовления пищи на плите.

Дополнительно с кухонной вытяжкой может устанавливаться и вытяжной вентилятор. Но чаще всего в домах устанавливается всего одна кухонная вытяжка, что вполне разумно, потому что при одновременном включении вытяжки и вентилятора снижается эффективность работы обоих и к тому же могут при этом заблокироваться воздухотводы у соседей этажами выше. Но с другой стороны, если вытяжка выводится в вентшахту, то нарушается естественная вентиляция в помещении- при неработающей вытяжке она будет сильно затруднена.

Не рекомендую выбирать вытяжки рециркуляционного типа, которые пропускают воздух через угольный фильтр и затем очищенный возвращают в помещение. Лучше купите вариант с полным отводом загрязненного воздуха за пределы вашего дома. Для которой придется дополнительно монтировать воздуховоды, но за то потом не надо будет менять фильтры по несколько раз в год, да и свежий воздух всегда приятнее в помещении, чем очищенный.

Кухонную вытяжку выбрать проще всего. Главное, что бы она по площади была не меньше плиты, над которой будет устанавливаться.

При покупке обращайте внимание на то, что бы вытяжка подошла к мебели на кухне и не вызвала значительных трудностей при монтаже.

Рекомендую сразу рассчитать и купить вместе с вытяжкой подходящие воздуховоды с поворотами к ним, а также специальную решетку для вентиляции.

jelektro.ru
