Как работает ветряная турбина?

Неуклонное истощение природных ресурсов приводит к тому, что в последнее время человечество занято поиском альтернативных источников энергии. На сегодняшний день известно достаточно большое количество видов альтернативной энергетики, одним из которых является использование силы ветра.

Энергия ветра применялась людьми с древности, например, в работе ветряных мельниц. Самый первый ветрогенератор (ветряная турбина), который служил для производства электричества, был построен в Дании в 1890 г. Такие устройства стали применяться в тех случаях, когда требовалось обеспечить электроэнергией какой-либо труднодоступный район.

Принцип действия ветрогенератора:

  • Ветер вращает колесо с лопастями, которое передает крутящий момент на вал генератора через редуктор.
  • Инвертор выполняет задачу преобразования полученного постоянного электрического тока в переменный.
  • Аккумулятор предусмотрен для подачи в сеть напряжения при отсутствии ветра.

Мощность ВЭУ находится в прямой зависимости от диаметра ветроколеса, высоты мачты и силы ветра. В настоящее время производятся ветрогенераторы, диаметр лопастей которых от 0,75 до 60 м и более. Самая маленькая из всех современных ВЭУ – G-60. Диаметр ротора, имеющего пять лопастей, всего 0,75 м, при скорости ветра 3-10 м/с она может вырабатывать мощность 60 Вт, вес ее составляет 9 кг. Такая установка с успехом применяется для освещения, зарядки батарей и работы средств связи.

Все ветряные генераторы могут быть классифицированы по нескольким принципам:

  • Оси вращения.
  • Количеству лопастей.
  • Материалу, из которого выполнены лопасти.
  • Шагу винта.

Классификация по оси вращения:

  • Горизонтальные.
  • Вертикальные.

Наибольшую популярность получили горизонтальные ветрогенераторы, ось вращения турбины которых расположена параллельно земле. Этот тип получил название «ветряной мельницы», лопасти которой вращаются против ветра. Конструкция горизонтальных ветрогенераторов предусматривает автоматический поворот головной части (в поисках ветра), а также поворот лопастей, для использования ветра небольшой силы.

Вертикальные ветрогенераторы гораздо менее эффективны. Лопасти такой турбины вращаются параллельно поверхности земли при любом направлении и силе ветра. Так как при любом направлении ветра половина лопастей ветроколеса всегда вращается против него, ветряк теряет половину своей мощности, что значительно снижает энергоэффективность установки. Однако ВЭУ такого типа проще в установке и обслуживании, поскольку ее редуктор и генератор размещаются на земле. Недостатками вертикального генератора являются: дорогостоящий монтаж, значительные эксплуатационные затраты, а также то, что для установки такой ВЭУ требуется немало места.

Ветрогенераторы горизонтального типа больше подходят для производства электроэнергии в промышленных масштабах, их используют в случае создания системы ветряных электростанций. Вертикальные часто применяют для потребностей небольших частных хозяйств.

Классификация по количеству лопастей:

  • Двухлопастные.
  • Трехлопастные.
  • Многолопастные (50 и более лопастей).

По количеству лопастей все установки делятся на двух- и трех- и многолопастные (50 и более лопастей). Для выработки необходимого количества электроэнергии требуется не факт вращения, а выход на необходимое количество оборотов.

Каждая лопасть (дополнительная) увеличивает общее сопротивление ветрового колеса, что делает выход на рабочие обороты генератора более сложным. Таким образом, многолопастные установки действительно начинают вращаться при меньших скоростях ветра, однако они применяются в том случае, когда имеет значение сам факт вращения, как, например, при перекачке воды. Для выработки электроэнергии ветрогенераторы с большим количеством лопастей практически не применяются. К тому же на них не рекомендуется установка редуктора, потому что это усложняет конструкцию, а также делает ее менее надежной.

Классификация по материалам лопастей:

  • Ветрогенераторы с жесткими лопастями.
  • Парусные ветрогенераторы.

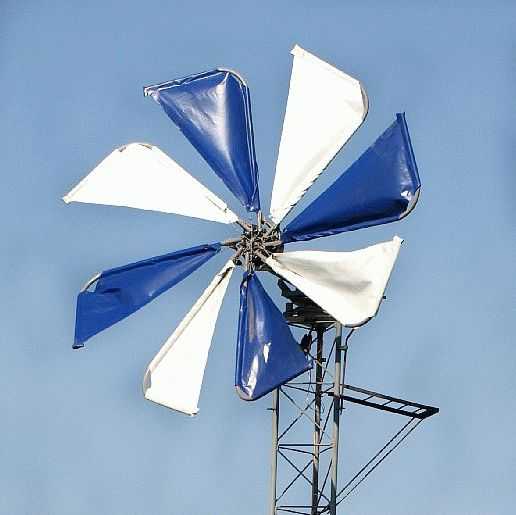

Следует отметить, что парусные лопасти значительно проще в изготовлении, а потому менее затратны, нежели жесткие металлические или стеклопластиковые. Однако подобная экономия может обернуться непредвиденными расходами. Если диаметр ветроколеса составляет 3 м, то при оборотах генератора 400-600 об/мин кончик лопасти достигает скорости 500 км/ч. С учетом того обстоятельства, что в воздухе содержится песок и пыль, этот факт является серьезным испытанием даже для жестких лопастей, которые в условиях стабильной эксплуатации требуют ежегодной замены антикоррозийной пленки, нанесенной на концы лопастей. Если не обновлять антикоррозионную пленку, то жесткая лопасть постепенно начнет терять свои рабочие характеристики.

Лопасти парусного типа требуют замены не раз в год, а непосредственно после возникновения первого серьезного ветра. Поэтому автономное электроснабжение, требующее значительной надежности компонентов системы, не рассматривает применение лопастей парусного типа.

Классификация по шагу винта:

  • Фиксированный шаг винта.
  • Изменяемый шаг винта.

Безусловно, изменяемый шаг винта увеличивает диапазон эффективных рабочих скоростей ветрогенератора. Однако внедрение данного механизма ведет к усложнению лопастной конструкции, к увеличению веса ветрового колеса, а также снижает общую надежность ВЭУ. Следствием этого является необходимость усиления конструкции, что приводит к значительному удорожанию системы не только при приобретении, но и при эксплуатации.

Современные ветрогенераторы представляют собой высокотехнологичные изделия, мощность которых составляет от 100 до 6 МВт. ВЭУ инновационных конструкций позволяют экономически эффективно использовать энергию самого слабого ветра – от 2 м/с. При помощи ветрогенераторов сегодня можно с успехом решать задачи по электроснабжению островных или локальных объектов любой мощности.

Как работает ветряная турбина?


Как работает ветряная турбина?MacHOUSE

Источник: 2015.machouse.ua

Ветровые турбины

Типы ветродвигателей. Новые конструкции и технические решения

Ветроэнергетика поражает многообразием и необычным дизайном конструкций ветрогенераторов. Существующие конструкции ветрогенераторов, а также предлагаемые проекты ставят ветроэнергетику вне конкуренции по оригинальности технических решений по сравнению со всеми остальными мини-энергокомплексами, работающими с использованием ВИЭ.

В настоящее время существует множество различных концептуальных конструкций ветрогенераторов, которые по типу ветроколес (роторов, турбин, винтов) можно разделить на два основных вида. Это ветродвигатели с горизонтальной осью вращения (крыльчатые) и с вертикальной (карусельные, так называемые Н-образные турбины).

Ветряные двигатели с горизонтальной осью вращения

Ветряные двигатели с горизонтальной осью вращения. В ветряках с горизонтальной осью вращения роторный вал и генератор располагаются наверху, при этом система должна быть направлена на ветер. Малые ветряки направляются с помощью флюгерных систем, в то время как на больших (промышленных) установках есть датчики ветра и сервоприводы, которые поворачивают ось вращения на ветер. Большинство промышленных ветрогенераторов оснащены коробками передач, которые позволяют системе подстраиваться под текущую скорость ветра. В силу того, что мачта создает турбулентные потоки после себя, ветроколесо обычно ориентируется по направлению против воздушного потока. Лопасти ветроколеса делают достаточно прочными, чтобы предотвратить их соприкосновение с мачтой от сильных порывов ветра. Для ветряков такого типа не нужны установки дополнительных механизмов ориентации по ветру.

Ветроколесо с горизонтальной осью

Ветроколесо может быть выполнено с различным количеством лопастей: от однолопастных ветрогенераторов с контргрузами до многолопастных (с числом лопастей до 50 и более). Ветроколеса с горизонтальной осью вращения выполняют иногда фиксированными по направлению, т.е. они не могут вращаться относительно вертикальной оси, перпендикулярной направлению ветра. Такой тип ветрогенераторов используется лишь при наличии одного господствующего направления ветра. В большинстве же случаев система, на которой закреплено ветроколесо (так называемая головка), выполняется поворотной, ориентирующейся по направлению ветра. У малых ветрогенераторов для этой цели применяются хвостовые оперения, а у больших ориентацией управляет электроника.

Для ограничения частоты вращения ветроколеса при большой скорости ветра применяется ряд методов, в том числе установка лопастей во флюгерное положение, использование клапанов, которые стоят на лопастях или вращаются вместе с ними, и др. Лопасти могут быть непосредственно закреплены на валу генератора, либо вращающий момент может передаваться от его обода через вторичный вал к генератору или другой рабочей машине.

В настоящее время высота мачты промышленного ветрогенератора варьируется в диапазоне от 60 до 90 м. Ветроколесо совершает 10-20 поворотов в минуту. В некоторых системах есть подключаемая коробка передач, позволяющая ветроколесу вращаться быстрее или медленнее, в зависимости от скорости ветра, при сохранении режима выработки электроэнергии. Все современные ветрогенераторы оснащены системой возможной автоматической остановки на случай слишком сильных ветров.

Основные достоинства горизонтальной оси следующие: изменяемый шаг лопаток турбины, позволяющий по максимуму использовать энергию ветра в зависимости от атмосферных условий; высокая мачта позволяет «добираться» до более сильных ветров; высокая эффективность благодаря направлению ветроколеса перпендикулярно ветру.

В то же время горизонтальная ось имеет ряд недостатков. Среди них – высокие мачты высотой до 90 м и длинные лопасти, которые трудно транспортировать, массивность мачты, необходимость направления оси на ветер и т.д.

Ветряные двигатели с вертикальной осью вращения. Основным преимуществом такой системы является отсутствие необходимости направления оси на ветер, так как ВЭУ использует ветер, поступающий с любого направления. Кроме того, упрощается конструкция и уменьшаются гироскопические нагрузки, вызывающие дополнительные напряжения в лопастях, системе передач и прочих элементах установок с горизонтальной осью вращения. Особенно эффективны такие установки в областях с переменным ветром. Верти-кально-осевые турбины работают при низких скоростях ветра и любых его направлениях без ориентации на ветер, но имеют малый КПД.

Автором идеи создания турбины с вертикальной осью вращения (Н-образной турбины) является французский инженер Джордж Джин Мари Дариус (Жан Мари Дарье). Этот тип ветрогенератора был запатентован в 1931 г. В отличие от турбин с горизонтальной осью вращения Н-образные турбины «захватывают» ветер при изменении его направления без изменения положения самого ротора. Поэтому ветрогенераторы такого типа не имеют «хвоста» и внешне напоминают бочку. Ротор имеет вертикальную ось вращения и состоит из двух – четырех изогнутых лопастей.

Лопасти образуют пространственную конструкцию, которая вращается под действием подъемных сил, возникающих на лопастях от ветрового потока. В роторе Дарье коэффициент использования энергии ветра достигает значений 0,300,35. В последнее время проводятся разработки роторного двигателя Дарье с прямыми лопастями. Сейчас ветрогенератор Дарье может рассматриваться в качестве основного конкурента ветрогенераторов крыльчатого типа.

Установка имеет довольно высокую эффективность, но при этом образуются серьезные нагрузки на мачту. Система также обладает большим стартовым моментом, который с трудом может быть создан ветром. Чаще всего это производится внешним воздействием.

Другой разновидностью ветроколеса является ротор Савониуса, созданный финским инженером Сигуртом Савониусом в 1922 г. Вращающий момент возникает при обтекании ротора потоком воздуха за счет разного сопротивления выпуклой и вогнутой частей ротора. Колесо отличается простотой, но имеет очень низкий коэффициент использования энергии ветра – всего 0,1-0,15.

Главное преимущество вертикальных ветрогенераторов в том, что они не нуждаются в механизме ориентации на ветер. У них генератор и другие механизмы размещаются на незначительной высоте возле основания. Все это существенно упрощает конструкцию. Рабочие элементы располагаются близко к земле, что облегчает их обслуживание. Невысокая минимальная рабочая скорость ветра (2-2,5 м/с) производит меньше шума.

Однако серьезным недостатком этих ветродвигателей является значительное изменение условий обтекания крыла потоком за один оборот ротора, циклично повторяющееся при работе. Из-за потерь на вращение против потока воздуха большинство ветрогенераторов с вертикальной осью вращения почти вдвое менее эффективны, чем с горизонтальной осью.

Поиск новых решений в ветроэнергетике продолжается, и уже есть оригинальные изобретения, например турбопарус. Ветрогенератор монтируется в виде длинной вертикальной трубы в 100 м высотой, в которой из-за температурного градиента между концами трубы возникает мощный воздушный поток. Сам электрогенератор вместе с турбиной предлагается установить в трубе, в результате чего поток воздуха обеспечит вращение турбины. Как показывает практика эксплуатации таких ветрогенераторов, после раскрутки турбины и специального подогрева воздуха у нижнего края трубы даже при тихом ветре (и штиле) в трубе устанавливается сильный и стабильный поток воздуха. Это делает такие ветроустановки перспективными, но только в безлюдных местностях (при работе такая установка засасывает в трубу не только мелкие предметы, но и крупных животных). Данные установки окружают специальной защитной сеткой, а систему управления располагают на достаточном расстоянии.

Турбопарус

Специалисты работают над созданием специального устройства для уплотнения ветра – диффузора (уплотнителя энергии ветра). За год ветродвигатель этого типа успевает «поймать» в 4-5 раз больше энергии, чем обычный. Высокая скорость вращения ветроколеса достигается с помощью диффузора. В узкой его части воздушный поток особенно стремителен, даже при сравнительно слабом ветре.

Ветрогенератор с дифузором

Как известно, скорость ветра с высотой увеличивается, что создает более благоприятные условия для использования ветрогенераторов. Воздушные змеи были изобретены в Китае примерно 2 300 лет назад. Идея использования змея для подъема ветрогенератора на высоту постепенно находит реализацию.

Швейцарские конструкторы из компании Етра представили новую конструкцию надувных воздушных змеев, которые смогут поднимать до 100 кг при массе самого крыла 2,5 кг. Их можно использовать для установки на морских судах и подъема на большую высоту (до 4 км) ветряных турбин. В 2008 г. подобная система прошла испытания при плавании контейнеровоза Beluga SkySails из Германии в Венесуэлу (экономия топлива составила свыше 1 000 долл./сутки).

Beluga SkySails

Например, в Гамбурге компанией Beluga Shipping такая система установлена на дизельном сухогрузе Beluga SkySails. Воздушный змей в виде параплана размером 160 м2 поднимается в воздух на высоту до 300 м за счет подъемной силы ветра. Параплан разделен на отсеки, в которые по команде компьютера по эластичным трубкам подается сжатый воздух. Компания Beluga SkySails к 2013 г. собирается оснастить такой системой около 400 грузовых судов.

Ветроголовки «Ветролов»

Интересное решение имеет конструкция ветроголовки «Ветролов». Вращающийся корпус генератора выполнен достаточно длинным (около 0,5 м), в средней части (на промежутке от фланца генератора до лопастей) – механизм складывания лопастей. По принципу действия он похож на механизм раскрывания автоматического зонта, а лопасти напоминают крыло дельтаплана. Для того чтобы лопасти не упирались друг в друга во время складывания, оси их закрепления несколько смещены. Четыре лопасти (через одну) идут вовнутрь, а четыре – снаружи. После складывания площадь лобового сопротивления ветряка уменьшается почти в четыре раза, а коэффициент аэродинамического сопротивления – почти в два.

В верхней части опоры ветряка устанавливается «коромысло» с вертикальной осью вращения. На одном его конце расположен ветрогенератор, на другом – противовес. При слабом ветре ветрогенератор посредством противовеса поднят выше верхней отметки опоры и ось ветряка при этом горизонтальна. При усилении ветра давление на ветроколесо растет и оно начинает опускаться, поворачиваясь вокруг горизонтальной оси. Таким образом работает еще одна система «ухода» от сильного ветра. Конструкция позволяет наращивать коромысла так, что ветрогенераторы устанавливаются друг за другом. Получается своеобразная гирлянда из одинаковых модулей, которые при слабом ветре стоят один выше другого, а при сильном уходят вниз, «прячась» в «ветровую тень» ветроколеса. Здесь также заложена способность системы адаптироваться к внешней нагрузке.

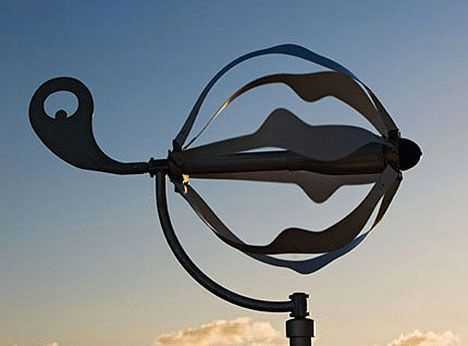

Ветрогенератор Eolic

Конструкторы Маркос Мадиа, Серджио Оаши и Хуан Мануэль Пантано разработали портативный ветрогенератор Eolic. Для изготовления устройства использовались только алюминий и волокно из углеродных материалов. В собранном виде турбина Eolic имеет длину около 170 см. Для приведения Eolic из сложенного в рабочее состояние потребуется 2-3 человека и займет этот процесс 15-20 мин. Данный ветрогенератор может складываться для переноски.

Дизайнерский ветрогенератор Revolution Air

Сегодня есть много дизайнерских проектов и разработок. Так, французский дизайнер Филипп Старк создал ветрогенератор Revolution Air. Проект дизайнерского ветряка носит название «Демократичная экология».

Ветрогенератор Energy Ball

Международная группа дизайнеров и инженеров Home-energy представила свой продукт – ветрогенератор Energy Ball. Главной особенностью новинки является компоновка на нем лопастей по типу сферы. Все они соединены с ротором обоими концами. Когда ветер проходит сквозь них, он дует параллельно ротору, что увеличивает КПД генератора. Energy Ball может работать даже при очень низкой скорости ветра и производит гораздо меньше шума, чем обычные ветряки.

Ветрогенератор Третьякова

Уникальную ветроустановку создали конструкторы из Самары. При использовании в городской среде она дешевле, экономичнее и мощнее европейских аналогов. Ветрогенератор Третьякова представляет собой воздухозаборник, который улавливает даже относительно слабые воздушные потоки. Новинка начинает вырабатывать полезную энергию уже при скорости 1,4 м/с. Кроме того, не нужен дорогостоящий монтаж: установку можно ставить на здание, мачту, мост и т. д. Она имеет высоту 1 м и длину 1,4 м. КПД постоянный – около 52 %. Мощность промышленного аппарата – 5 кВт. На расстоянии 2 м шум от ветростанции составляет менее 20 Дб (для сравнения: шум вентилятора – от 30 до 50 Дб).

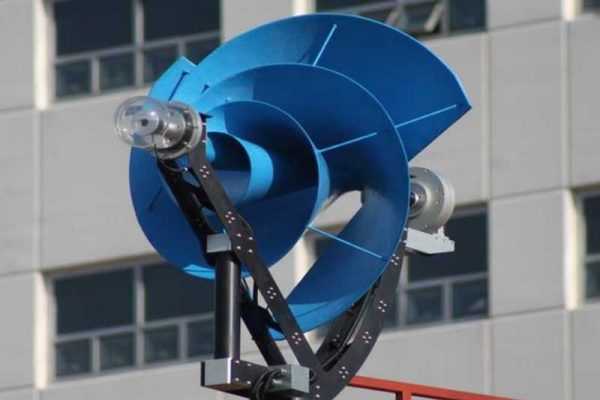

Windtronics

Американская компания Wind Tronics из Мичигана разработала компактную ветровую установку для применения в частных домохозяйствах. Разработчиком технологии является Wind Tronics, а производственный гигант Honeywell наладил изготовление ветровых установок. Дизайн предусматривает нулевой ущерб окружающей среде.

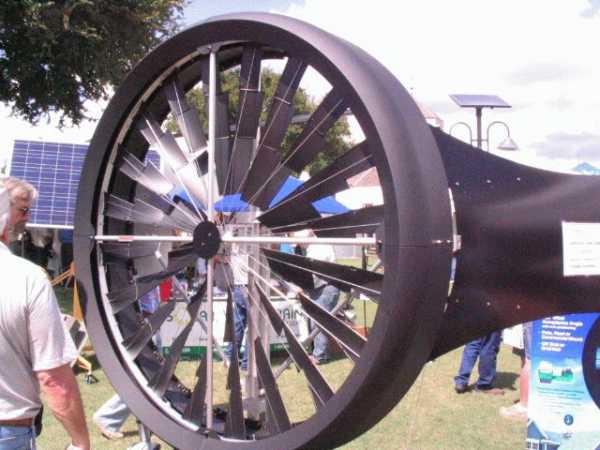

В этой установке используется турбинная безредукторная крыльчатка Blade Tip Power System (BTPS), что позволяет ветрогенератору работать в гораздо более широком диапазоне скоростей ветра, а также снизить механическое сопротивление и вес турбины. Wind Tronics начинает вращаться при скорости ветра всего 0,45 м/с и работоспособна до скорости 20,1 м/с! Расчеты показывают, что такая турбина генерирует электроэнергию в среднем на 50 % чаще и дольше, чем традиционные ветрогенераторы. Кстати, автоматика с постоянно подключенным к ней анемометром следит за скоростью и направлением ветра. При достижении максимальной рабочей скорости турбина просто поворачивается к ветру обтекаемым боком. Автоматика системы немедленно реагирует на переохлажденный дождь, способный вызвать обледенение. Технология уже запатентована более чем в 120 странах.

Интерес к малым ветровым турбинам растет во всем мире. Многие из компаний, работающих над решением этой проблемы, вполне преуспели в создании собственных оригинальных решений.

Optiwind 300

Компания Optiwind выпускает оригинальные ветровые установки Optiwind 300 (300 кВт, стоимость – 75 тыс. евро) и Optiwind 150 (150 кВт, стоимость – 35 тыс. евро). Они предназначены для коллективной экономии энергии в поселках и фермерских хозяйствах (рис. 12). Основная идея – сбор энергии ветра наборными конструкциями из нескольких турбин на приличной высоте. Optiwind 300 комплектуется 61-метровой башней, платформа акселератора имеет 13 м в диаметре, а диаметр каждой турбины составляет 6,5 м.

Необычный вид имеет конструкция турбины GEDAYC (рис. 13). Малый вес позволяет турбине эффективно вращать электрогенератор при скорости ветра 6 м/с. Новая конструкция лопастей использует принцип, подобный «системе» воздушного змея. Турбины GEDAYC уже установлены на трех ветрогенераторах мощностью 500 кВт, снабжающих энергией горные выработки. Установка турбин GEDAYC и их опытная эксплуатация показали, что благодаря новой конструкции турбины легче, удобнее в транспортировке и проще в обслуживании.

Компанией Earth Tronics разработан новый тип «домашних» ветряных турбин Honeywell. Система позволяет вырабатывать электроэнергию на кончиках лопастей, а не на оси (как известно, скорость вращения концов лопастей гораздо выше скорости вращения оси). Таким образом, турбина Honeywell не использует редуктор и генератор, как в обычных ветрогенераторах, что упрощает конструк-цию, уменьшает ее вес и порог скорости ветра, при котором ветрогенератор начинает производить электроэнергию.

В Китае создан опытный проект ветрогенератора с магнитной левитацией. Магнитная подвеска позволила снизить стартовую скорость ветра до 1,5 м/с и соответственно на 20 % повысить суммарную отдачу генератора в течение года, что должно снизить стоимость вырабатываемой электроэнергии.

Maglev Turbine

Компания Maglev Wind Turbine Technologies из Аризоны намерена производить ветровые турбины с вертикальной осью Maglev Turbine максимальной мощностью 1 ГВт. Экзотическая модель ветровой турбины выглядит как высотное здание, но по отношению к своей мощности она небольшая. Одна турбина Maglev может обеспечить энергией 750 тыс. домов и занимает площадь (вместе с зоной отчуждения) около 40 га. Придумал эту турбину изобретатель Эд Мазур, основатель компании MWTT. Maglev Turbine плавает на магнитной подушке. Главные компоненты новой установки находятся на уровне земли, их проще обслуживать. В теории новая турбина нормально работает как при крайне слабом ветре, так и при очень сильном (свыше 40 м/с). Компания намерена открыть научные и образовательные центры поблизости от своих турбин.

При изучении творческого наследия гениального русского инженера Владимира Шухова (1853-1939 гг.) специалисты ООО «Инбитек-ТИ» обратили внимание на его идеи использования стальных стержневых гиперболоидов в архитектуре и строительстве.

Ветровая турбина гиперболоидного типа

Потенциал подобных конструкций сегодня до конца не изучен и не исследован. Известно также, что Шухов называл свои работы с гиперболоидами «исследованиями». На основе его идей появилась разработка ветрогенераторов роторного типа абсолютно новой конструкции. Подобная конструкция позволит получать электроэнергию даже при очень малых скоростях ветрового потока. Для запуска из состояния покоя необходима скорость ветра 1,4 м/с. Это достигнуто за счет использования эффекта левитации ротора ветрогенратора. Ветрогенератор подобного типа способен начать работу даже в восходящих потоках воздуха, что имеет место, как правило, рядом с рекой, озером, болотом.

Mobile Wind Turbine

Еще один любопытный проект – ветрогенератор Mobile Wind Turbine – разработали дизайнеры студии Pope Design (рис. 17) [10]. Это мобильный ветрогенератор, расположенный на базе грузовой машины. Для управления Mobile Wind Turbine нужен лишь оператор-водитель. Этот ветрогенератор можно будет использовать в зонах стихийных бедствий, во время ликвидации последствий ЧП и при восстановлении инфраструктуры.

Современное состояние ветроэнергетики, предлагаемые конструкции и технические решения ветрогенераторов и «уплотнителей ветра» позволяют создавать мини-ветроэлектростанции для частного использования практически повсеместно. Порог скорости «трогания» ветрогенератора значительно снижен благодаря техническим разработкам, массогабаритные показатели ВЭУ также уменьшаются. Это позволяет эксплуатировать ветроэнергетические установки в «домашних» условиях.

Типы ветродвигателей


Региональный центр энергоэффективности Крымского федерального университета имени В.И.Вернадского. Центр компетенций в области энергосбережения

Источник: ec.cfuv.ru

avtonomny-dom.ru

Инновационная вертикально-осевая ветряная турбина (VAWT) для выработки электроэнергии

Новая вертикально-осевая ветряная турбина (VAWT)

Развитые страны давно сделали ставку на возобновляемые источники энергии, в том числе на ветроэнергетику. В результате суммарная мощность всех работающих в мире атомных электростанций составляет немногим более 400 тыс. МВт, а суммарная мощность ветряных станций превысил 500 тыс. МВт! Впрочем, в странах, где уделяется внимание ветроэнергетике нет ни Газпрома, ни РАО ЕЭС. Как и подсаживания на нефтяную иглу… Но не будем о наболевшем.

Итак, в свободных от всевластия монополий и клановой системы странах преобладают ветрогенераторы пропеллерного типа, с горизонтальной осью вращения. Такие генераторы требуют мощных опорных башен с дорогостоящими фундаментами, что увеличивает сроки окупаемости. К тому же, такие агрегаты являются мощными низкочастотными источниками шума. Вращается пропеллерный «ветряк» со скоростью всего 15-30 оборотов в минуту, а после редуктора обороты увеличивается до 1500, в результате с такой же скоростью вращается и вал генератора, который вырабатывает электроэнергию. Эта классическая схема имеет существенные недостатки: редуктор – сложный и дорогой механизм (до 20% от стоимости всего ветрогенератора), требует сезонной замены и очень быстро изнашивается (см. Виды и применение редукторов).

Актуальность разработки ветряной турбины

Эти обстоятельства ограничивают круг покупателей и заставляет искать альтернативу традиционным ветряным электрогенераторам. Вертикально–осевые ветряные турбины стали современным трендом. Они бесшумны и не требуют больших капитальных затрат, проще и дешевле в обслуживании, нежели горизонтально — осевые турбины. Ветряные генераторы с горизонтальной осью переводятся в защитный режим (авторотации) при предельной скорости ветра, превышение которой чревато разрушением конструкции. В таком режиме пропеллер отсоединён от мультипликатора и генератора, электроэнергия не вырабатывается. А роторы с вертикальной осью испытывают значительно меньшие механические напряжения при равной скорости ветра, нежели роторы с горизонтальной осью. К тому же последние требуют дорогостоящих систем ориентации по направлению ветра.

Влияние АЭС на окружающую среду

До самого последнего времени считалось, что для VAWT невозможно получить коэффициент быстроходности (отношение максимальной линейной скорости лопастей к скорости ветра) больше единицы. Эта чрезмерно широко трактуемая предпосылка, верная только для роторов отдельных типов, привела к ложным выводам о том, что предельный коэффициент использования энергии ветра у вертикально-осевых ВЭУ ниже, чем у горизонтально-осевых пропеллерных, из-за чего этот тип ВЭУ почти 40 лет вообще не разрабатывался. И только в 60-х–70-х годах сначала канадскими, а затем американскими и английскими специалистами было экспериментально доказано, что эти выводы неприменимы к роторам Дарье, использующим подъемную силу лопастей. Для этих роторов указанное максимальное отношение линейной скорости рабочих органов к скорости ветра достигает 6:1 и выше, а коэффициент использования энергии ветра не ниже, чем у горизонтально-осевых (пропеллерного типа). Немаловажную роль играет и то обстоятельство, что объем теоретических исследований аэродинамики вертикально–осевых роторов и опыт разработки и эксплуатации ветрогенераторов на их основе гораздо меньше, чем для горизонтально-осевых роторов.

Создана отличная от остальных ветряная турбина вертикально–осевого типа (международное обозначение VAWT), коэффициент использования энергии ветра которой не уступает лучшим мировым ветрогенераторам с горизонтальной осью вращения. Инновационный многоплановый подход к конструкции вертикальных ветрогенераторов основан среди прочего и на использовании низко расположенного прочного ротора, на периферии которого закреплено множество парусов–крыльев.

Ротор снабжён опорными стойками колёсных шасси, что позволяет ему вращаться вокруг неподвижной оси с устойчивой порой на фундамент за счёт колёс шасси. Множество парусов–крыльев создают за счёт аэродинамических сил большой вращательный момент. Что делает данную конструкцию рекордной по удельной мощности. Диаметр ротора может составлять 10 метров. При этом на таком роторе возможна установка крыльев площадью более 200 квадратных метров, что позволит генерировать до ста киловатт электроэнергии.

Размеры и вес агрегатов

При этом вес таких агрегатов настолько мал, что его возможно устанавливать на крышах зданий и обеспечивать их за счёт этого автономным электроснабжением. Или же возможно обеспечить электроэнергией объект в горах, куда не проложена линия электропередачи. Увеличение мощности до сколь угодно большой величины достижимо тиражированием таких агрегатов. То есть, ставя много однотипных установок, достигаем нужной мощности.

Техническая эффективность

Что касается технической эффективности. Наш прототип при высоте лопастей 800мм и поперечном габарите 800 мм при скорости ветра 11 м/с развил механическую мощность 225 Вт (при 75 оборотах в минуту). При этом он отстоял от поверхности земли на высоте менее метра. По данным ресурса http://www.rktp-trade.ru сопоставимую мощность (300 Вт) развивает пятилопастной вертикальный ветряк, установленный на шестиметровой мачте, причём он имеет пять 1200 мм лопастей, установленных на габаритном диаметре 2 000 мм. То есть, если принять ометаемые ветром площади сравниваемых ветряков равными, то получится, что прототип энергоэффективнее известного ветряка в 2,5…3 раза, с учётом того, что у земли ветер слабее из-за близости к граничной поверхности и имеет выраженный турбулентный характер.

Энергосберегающие технологии на промышленных предприятиях России

Исходя из этого, зная, что описанный аналог имеет коэффициент использования энергии ветра (КИЭВ) равный 0,2, можно оценить КИЭВ прототипа как 0,48, что намного выше, чем у VAWT типа «Савониус» и «Дарье» и соответствует лучшим мировым образцам горизонтально–осевых ветрогенераторов. При этом материалоёмкость и себестоимость у прототипа намного ниже, чем у пропеллерных мачтовых ветряков, имеющих механизмы ориентации на ветер и высоко расположенную гондолу с дорогим повышающим редуктором планетарного типа.

Сравнительная оценка эффективности роторов ветровых турбин различных типов — Таблица 1.

Тип ротора Расположение оси вращения Коэффициент использования энергии ветра (КИЭВ) Источник Примечания
Ротор Савониуса Вертикальное 0,17 Р.А. Янсон. Ветроустановки. Под редакцией М.Ж. Осипова. М.: Издательство МГТУ им. Н.Э. Баумана, 2007г., стр.23, рис.13 Разработан около восьмидесяти лет назад, схема — рис. 7 (д) на стр.17 упомянутого источника
Ротор Н-Дарье с широко разнесёнными лопастями Вертикальное 0,38 ТР.А. Янсон. Ветроустановки. Под редакцией М.Ж. Осипова. М.: Издательство МГТУ им. Н.Э. Баумана, 2007г., стр.23, рис.13 Разработан около века назад, схема — рис. 7 (а) на стр.17 упомянутого источника
Многолопастные сопротивления Вертикальное 0,2 Там же, а также конкретный коммерческий продукт на сайте http://www.rktp-trade.ru К этому типу относится и ротор Болотова
Двухлопостные пропеллерные Горизонтальное 0,42 Р.А. Янсон. Ветроустановки. Под редакцией М.Ж. Осипова. М.: Издательство МГТУ им. Н.Э. Баумана, 2007г., стр.23, рис.13 Самый распространённый в мире тип ветродвигателей на сегодня
Ротор нашей турбины (формально Н-Дарье, но с плотно сомкнутыми лопастями, на которых установлены наклонные антикрылья и горизонтальная крыльчатка) Вертикальное 0,48…0,5 Натурные замеры скорости ветра анемометром, крутящего момента ротора динамометром, оборотов ротора тахометром

Преимущества вертикально-осевой ветряной турбины VAWT

  • Аппарат вращается в одну и ту же сторону при любом направлении ветра. В то время как гондолы горизонтальных ветрогенераторов требуется ориентировать по ветру, что удорожает конструкцию и снижает ресурс подвижных частей механизма поворота.
  • Генерация электроэнергии в VAWT начинается при скорости ветра от 5 м/с.
  • Турбина имеет высокое аэродинамическое качество лопастей и инновационную архитектуру, позволяющую достичь коэффициента использования энергии ветра не менее 47%.
  • Турбина не нуждается в обслуживании генератора (кольцевой плоский линейный без щеток и подшипников).
  • Наращивание мощности достигается путем установки дополнительных модулей.
  • VAWT не имеет ограничений при установке вблизи жилья, не создаёт недопустимого электромагнитного и акустического излучения. Это позволяет устанавливать турбины в пределах населённых пунктов, в том числе на крышах многоэтажных зданий без ущерба ландшафтным видам.
  • VAWT абсолютно безвредна, может устанавливаться на пути миграции перелетных птиц.
  • Турбина устойчива к сильному ветру, способна выдержать даже ураганный ветер. Это достигается механизмом автоматического изменения углов атаки вертикальных лопастей турбины (рисунки приведены выше).
  • VAWT имеет легкие и простые составные части, удобные при транспортировке и монтаже.
  • Турбина защищена от воздействия молний.

На сегодня выполнена полноразмерная 3-d модель механической части турбины (с высотой вертикальных лопастей 8м), а также выполнены рабочие чертежи деталей и узлов ротора и узла его вращения. Чертежи на электрогенератор и лопасти прорабатываются с учётом максимального соответствия критерию «цена – качество».

Проект предусматривает конструирование, изготовление и испытание полноразмерного образца VAWT (высота вертикальных лопастей 8м). После чего планируется организовать промышленное производство таких установок после отладки пилотного образца, с оснащением такими установками не электрифицированных районов в сельской местности и зданий в городах.

Перспективность развития и применения альтернативных источников энергии

Области применения инновационного ветрогенератора, в принципе, то же, что и у аналогов. То есть это выработка электроэнергии в местах отсутствия стационарных ее источников, а также там, где использование других способов получения электроэнергии экономически нерентабельно. В частности, это объекты спецназначения, требующие автономного энергообеспечения, например, маяки и радиомаяки, пограничные заставы и пограничные посты, автоматизированные метеорологические и аэронавигационные посты.

Кроме того, это энергообеспечение, в том числе и отопление объектов жилищно-коммунального хозяйства, уличное освещения, энергообеспечение сельскохозяйственных объектов, например, животноводческих ферм (см. Программа государственной поддержки «Начинающий фермер») и перерабатывающих производств. Плюс к тому, вертикально-осевые ветрогенераторы могут быть установлены там, где нельзя установить традиционные пропеллерные установки – на крышах зданий, транспортных средствах и на палубах нефтяных платформ. Так что дело только за инвесторами. Автор статьи готов воплотить описанную инновацию в рыночные продукты, имея для этого необходимые компетенции.

Автор статьи: Сергей Владимирович Геллер

Контакты: [email protected], +7(908)5006520

promdevelop.ru

Ветряные турбины или ветрогенератор третьего поколения

Невероятно! Но скоро это произойдет. Альтернативные источники энергии третьего поколения перевернут мир в целом. Начало уже заложено. Ветряные турбины — вот электроэнергетическое будущее человечества.

к содержанию ↑

Введение

Несмотря на то что альтернативным видам энергетики, таким как ветряные турбины, например, все еще незаслуженно мало уделяется внимания, они продолжают усиленно развиваться. Возможно, в скором времени сильные мира сего поймут, что невменяемая добыча полезных ископаемых больше приносит вреда, чем пользы, и природные виды энергетики прочно войдут в нашу повседневную жизнь. Такая надежда тесно связана с тем, что некоторое время назад было объявлено о появлении ветрогенератора третьего поколения.

к содержанию ↑

Что такое ветряной генератор третьего поколения

Традиционно принято считать, что устройствами первого поколения, которые преобразовывали энергию ветра, были обычные корабельные паруса и мельничные крылья. Чуть более века назад, с развитием авиации, появился ветрогенератор второго поколения — механизм, в основе работы которого лежали принципы аэродинамики крыла.

Это был прорыв того времени! Хотя, если взять в целом, то ветряки второго поколения маломощны, так как из-за конструктивных особенностей не могут работать при сильных ветрах. Поэтому для того чтобы получать больше электроэнергии приходилось увеличивать лопастной ветрогенератор в размерах, что тянуло за собой дополнительные финансовые расходы на разработку, производство, установку и его эксплуатацию. Естественно, что долго так оставаться не могло.

В начале 2000-х готов специалисты-разработчики объявили о появлении ветрогенератора третьего поколения — ветротурбины. Конструкция, принцип работы, установка, а самое главное мощность нового устройства коренным образом отличается от его предшественников.

к содержанию ↑

Устройство

Простота. Это именно то слово, которым можно охарактеризовать конструкцию ветротурбинного генератора. По сравнению с лопастными ветрогенераторами, ветряная турбина имеет гораздо меньшее количество рабочих узлов и гораздо больше неподвижных элементов, благодаря чему более стойко переносит различные статические и динамические нагрузки.

Устройство ветротурбины:

  • обтекатель, бывает внутренний и наружный;
  • обтекатель узла турбогенератора;
  • гондола;
  • турбина;
  • генератор;
  • динамичный крепежный узел.

Из дополнительных систем ветрогенератор оснащен блоками инвертирования, аккумуляции и управления. Отсутствуют традиционные для лопастного ветрогенератора системы регулировки лопастей и ориентации на ветер. Последнюю заменяет обтекатель, который также выступает в роли сопла, улавливает ветер и увеличивает его мощность. Если учитывать, что энергия ветряного потока равняется его скорости в кубе V3, то благодаря наличию сопла эта формула выглядит следующим образом: V3х4 = Eх64. При этом благодаря своей цилиндрической конструкции обтекатель имеет свойство самонастраиваться на направление ветра.

к содержанию ↑

Преимущества

Любой новый продукт или изобретение всегда должны существенным образом выделяться на фоне своих предшественников, и обязательно в лучшую сторону. Все это можно сказать и про новый ветрогенератор с турбоконструкцией. Одно из главных преимуществ ветротурбины — это ее устойчивость к сильным ветрам. Ее конструкция устроена таким образом, что она будет эффективно и безопасно работать за пределами, которые для обычных лопастных ветряков, являются критическими: от 25 м/сек до 60 м/сек. Но это не единственное преимущество, которыми обладает ветряная турбина, их несколько:

  1. Отсутствие инфразвуковых волн. Наконец-то ученым удалось решить одну из важных проблем, которыми обладают ветрогенераторные установки. Именно из-за существования такого побочного эффекта ВСУ (ветросиловая установка) подвергалось критике со стороны противников альтернативной энергетики, инфразвук отрицательно сказывается на окружающей живой среде. Но теперь ветрогенератор турбинного типа благодаря отсутствию инфразвуковых волн, могут устанавливать даже в городской черте.
  2. Отсутствие лопастей снимает сразу несколько задач, которые стояли перед конструкторами и изготовителями ветрогенератора. Первое, снимаются значительные затраты сил и средств на эксплуатационный контроль лопастных ветряков. Второе, лопасть ветряного колеса — это самый сложный элемент ветрогенератора в изготовлении. Львиную долю стоимости обычной ВЭУ составляют затраты именно на изготовление лопастей. К тому же известны случаи, когда при сильных порывах ветра, лопасть ломалась, разбрасывая осколки на сотни метров.
  3. Простота сборки и установки. Все сложные конструкции или узлы изготавливает и собирает завод-производитель, на месте происходит лишь последний этап сборки и установка на мачту. Плюс легкость конструкционных элементов, позволяет использовать при монтаже ветрогенераторасамую обычную грузоподъемную технику.
  4. Схема подключения. В отличие от лопастной ВСУ турбина подключается по стандартной схеме. На этот факт никак не влияют те технические условия, который выдвигает будущий владелец ВЭУ.
  5. Большой срок эксплуатации обусловлен материалами, из которых изготавливается ветрогенератор и его отдельные части. Учитывая профилактические работы, которые обязательны при эксплуатации ветротурбины, срок службы устройства может составлять до 50 лет.

к содержанию ↑

География эксплуатации турбинной ВСУ

Самым реальным и оптимальным местом установки турбинного ветрогенератора будет берег озера или моря. Рядом с водоемами такой ветрогенератор будет работать практически круглый год, потому что благодаря своему сопельному устройству, он является очень чувствительным к легким бризам и другим малейшим проявлениям ветра скоростью от 2 м/сек.

С таким же успехом ВСТ будут работать и в черте города, там, где обычный ветрогенератор работать, неспособен по ряду известных причин:

  1. Небезопасность лопастных ВЭУ.
  2. Инфразвук, который они издают.
  3. Минимальная скорость ветра для работы лопастного ветрогенератора 4 м/сек.
к содержанию ↑

Интересный факт, который доказывает преимущество ВТУ

Одним из краеугольных камней, на которых базируется позиция противников альтернативной энергетики, заключается в том, что ветряные электростанции препятствуют работе локационного оборудования. Во время работы ветрогенератор создает помехи, для прохождения радиоволн. Учитывая размеры отдельных ветроэлектростанций, а они могут составлять от нескольких десятков до сотен квадратных километров, понятно, почему правительства многих стран начали блокировать проекты альтернативной энергетики на государственном уровне — это прямая угроза национальной безопасности.

По этой причине французская компания, производящая комплектующие на ветрогенератор, взялась за непростую задачу с точки зрения исполнения — сделать невидимыми для радаров непосредственно ветросиловые установки, а не пространство вокруг ветрогенератора. Для этого будет использоваться опыт, полученный при изготовлении самолетов Стелс. Новые комплектующие планируют выпустить на рынок уже в 2015 году.

Но где, же факт, который доказывает преимущество ВСТ перед лопастной ВЭУ? А факт заключается в том, что ветротурбины не создают помех, для работы локационного оборудования и без дорогостоящей технологии Стелс.

к содержанию ↑

Перспективы развития альтернативной ветроэнергетики

Первые попытки начать использовать ветрогенератор в промышленных масштабах предпринимались еще в середине прошлого века, но оказались неудачными. Это было обусловлено тем, что нефтяные ресурсы были сравнительно дешевыми, а строительство ветроэнергетических станций было нерентабельно затратным. Но буквально через 25 лет ситуация в корне изменилась.


Альтернативные источники энергии усилено начали развиваться в 70-х годах прошлого века, после того, как в мире резко выросли темпы машиностроения и страны столкнулись с дефицитом нефти, что привело к нефтяному кризису 1973 года. Тогда впервые сектор нетрадиционной энергетики в некоторых странах получил государственную поддержку и ветрогенератор стал использоваться в промышленных масштабах. В 80-х годах мировая ветроэнергетика начала выходить на самоокупаемость, и сегодня такие страны, как Дания, Германия и Австралия почти на 30% обеспечивают себя за счет альтернативных источников энергии, в числе которых и ветроэлектростанции.

К сожалению, а возможно, и к счастью, прошлогодняя тенденция нефтяного рынка с нестабильной ценой на нефть, заставляют всерьез задуматься о том, что времена, когда дешевая нефть — это было хорошо остались в прошлом. Сегодня для многих стран, чем дешевле нефть, тем выгоднее развивать нетрадиционную энергетику в первую очередь это касается стран СНГ. Поэтому предпосылки для того, что ветроэнергетика будет развиваться — есть. Как это будет — посмотрим.

mirenergii.ru

особенности работы ветрогенераторов турбинного типа третьего поколения

В настоящее время обходиться без электроэнергии становится невозможно. Все устройства, техника, инструменты, способные обеспечить человеку хотя бы минимальный комфорт и возможность продуктивной работы, требуют наличия электропитания. При этом, возможность подключения к сети имеется далеко не всегда, поэтому возникает потребность в устройствах, способных генерировать электроэнергию, базируясь на имеющихся источниках. Одним из перспективных и доступных вариантов является ветроэнергетика.

Ветрогенератор турбинного типа — что это?

Турбинный тип конструкции ветрогенератора на сегодняшний день является одним из наиболее эффективных. Причина этого в том, что в устройствах подобного типа достигнуто оптимальное сочетание площади лопастей и их конфигурации. Снижение размеров компенсируется увеличением числа, а параллельно с этим происходит резкое уменьшение отрицательного уравновешивающего воздействия на обратные стороны лопастей, которое создает усилие, противодействующее вращению.

Кроме более высокого КПД турбинные конструкции отличаются низким уровнем шума, что также вызвано малой площадью лопастей и относительно небольшими габаритами самого устройства, не создающего сильного сопротивления потоку ветра. Также значительно снижена опасность разрушения или вывода из строя при сильных порывах ветра, так как парусность лопаток намного меньше, чем у более традиционных устройств.

Ветряки третьего поколения

Принцип турбины в конструкции ветряков считается наиболее эффективным. Такие устройства демонстрируют относительно высокий КПД, способны начинать вращение при малых скоростях ветра. Это направление считается ветроэнергетикой наивысшей перспективности, а ветрогенераторы, созданные по такому принципу относят к образцам нового, третьего поколения.

При этом, промышленных разработок пока очень мало. В основном, они представлены зарубежными моделями с низкой производительностью и высокими ценами, что ставит серьезный барьер между ними и потребителями. В то же время, такая ситуация стимулирует рост самостоятельных разработок, многие из которых способны в корне изменить ситуацию вокруг ветроэнергетики в целом.

Мало того, если на первых порах изготовлением таких устройств занимались случайные люди, то в настоящее время среди самодеятельных конструкторов наблюдается большой процент профессионалов, имеющих специальную подготовку и способных к точному расчету своих проектов. Поэтому качество подобных самоделок часто превышает промышленные образцы.

Сегодняшняя ситуация такова, что разработки промышленных масштабов, проводимые зарубежными компаниями, ориентированы в большей степени на высокую производительность, тогда как изобретения отечественных мастеров служат для создания возможности обеспечить электроэнергией небольшой участок — частный дом, усадьбу, экспедицию и т.п., что означает другие цены и условия использования.

Виды и типы ветрогенераторов

Классификация ветряков производится по разным признакам. В первую очередь они делятся на:

  • Горизонтальные. Ось вращения ротора расположена горизонтально, устройства имеют более высокую эффективность работы, но нуждаются в точном ориентировании по направлению ветра.
  • Вертикальные. Эти образцы вращаются вокруг вертикальной оси, поэтому направление воздушного потока для них непринципиально.

По типу конструкции:

  • Лопастные.
  • Турбинные.

Кроме того, существует деление по строению лопастей:

  • Жестколопастные.
  • Парусные (изготовленные из мягких материалов или ткани, натянутой на каркас).

По назначению:

  • Бытовые
  • Промышленные
  • Коммерческие.

Необходимо учитывать, что классификация ветрогенераторов весьма условна, постоянно возникают новые варианты и типы конструкции, не укладывающиеся в рамки приведенных групп. Процесс развития и продвижения этого направления находится в стадии возрастания, поэтому говорить об окончательной и подробной классификации официального значения пока рано.

Общие показатели турбин

Основным параметром, интересующим потребителя в первую очередь, является мощность устройства. Это показатель эффективности ветряка, позволяющий оценить стоимость полученной энергии и решить, насколько такое устройство решает имеющуюся проблему.

Вторым, не менее важным и существенным показателем является цена ветрогенератора. Слишком дорогие образцы недоступны для рядовых пользователей, поэтому их производство нерационально с экономической точки зрения.

Кроме того, учитывается ремонтопригодность, особенности эксплуатации и обслуживания устройства. Эти вопросы в какой-то степени даже важнее, нежели цена, поскольку покупка совершается один раз, а обслуживание и ремонты могут производиться довольно часто, требуя постоянных расходов.

Необходимо учитывать, что ветрогенератор представляет собой комплекс, насчитывающий достаточно большое количество компонентов. Показатели всей системы зависят от индивидуальных параметров элементов, единственный слабый узел может снизить производительность всего комплекса, поэтому среди важных параметров следует назвать полное соответствие и сочетаемость всех узлов и элементов друг с другом.

Новые вертикальные ветрогенераторы

Большой интерес к ветроэнергетике, ее возможности и перспективы создали мощное движение по самостоятельной разработке и проектированию различных устройств. Создано немало новых, необычных конструкций ветрогенераторов, некоторые из которых имеют высокую эффективность, вследствие чего способны стать прототипами энергетических устройств будущего. Рассмотрим некоторые из них:

Ветровая турбина гиперболоидного типа

Конструкция, основная идея которой заключена в максимальном увеличении коэффициента полезного действия за счет снижения противодействия давления ветра на обратные стороны лопастей. Представляет собой вертикальный ротор со стержневыми лопастями, расположенными по окружности вращения, создающими очертания в виде гиперболоида. Полезная площадь воздействия потока существенно возрастает. Эффективность такого устройства намного выше, чем у обычных конструкций, запуск ротора возможен при ветре всего 1,4 м/с.

Ветрогенератор Третьякова

Конструкция Третьякова представляет собой довольно сложное, но весьма эффективное устройство. Принцип действия ротора Третьякова основан на улавливании потока воздуха и организации его направления таким образом, что противодействия не создается.

Рабочее колесо с лопастями находится внутри воздухоприемной конструкции, получающей поток встречного ветра и распределяющей его так, что он воздействует на лопасти по направлению снизу-вверх. Этот момент довольно важен — вектор прилагаемого усилия снижает коэффициент трения, облегчая запуск вращения и позволяя эффективно работать при малых скоростях ветра. При этом, несмотря на вертикальный тип конструкции, устройство требовательно к направлению ветра и нуждается в ориентировании по направлению потока. Это происходит автоматически, форма корпуса способствует развороту по ветру.

Возможность работы со слабыми потоками важна для большинства регионов нашей страны, а компактность и надежность конструкции гарантирует долговременное использование.

Ветровая роторная турбина Болотова

Ветрогенератор на основе разработок семьи Болотовых предназначен в первую очередь для решения вопросов энергоснабжения частных домов, передвижных пунктов или иных точечных участков как стационарного, так и мобильного типа. Конструкция представляет собой вертикальный ротор, оснащенный модульными лопастями, установленными посекционно одна над другой.

Снаружи установлен неподвижный спрямляющий аппарат, улавливающий ветровые потоки, направляющий их под нужным углом, исключая уравновешивающее воздействие на обратные стороны лопастей. Спрямляющий аппарат параллельно выполняет функцию статора, что увеличивает мощность, эффективность ветрогенератора.

Основная особенность устройства состоит в том, что он не нуждается в мачте для подъема над уровнем грунта. Кроме того, сила ветра, необходимая для запуска вращения, относительно мала, что позволяет использовать конструкцию в любом регионе.

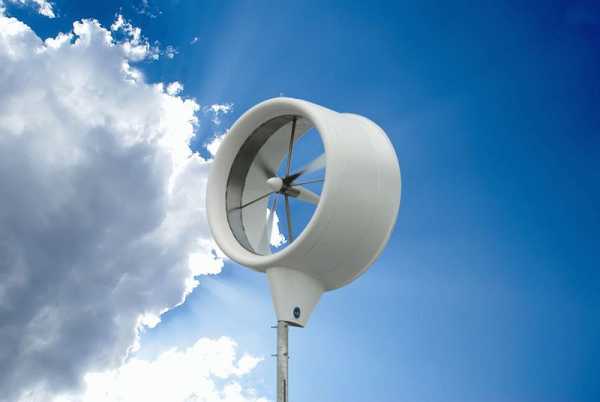

Дизайнерский ветрогенератор revolution air

Это устройство — детище французского дизайнера Филиппа Старка. Конструкция представляет собой разновидность геликоидного ротора. Планируется выпускать два типоразмера мощностью 1 кВт и 400 Вт. Соответственно размер ветряка будет составлять 140 и 90 см.

Параметры конструкции откровенно слабы — скорость ветра, необходимая для запуска, составляет 14 м/с, а стоимость моделей соответственно 3500 и 2500 евро. Такие качества не позволяют всерьез рассматривать конструкцию как вариант решения проблемы с энергоснабжением, превращая устройство лишь в дорогостоящую статусную игрушку.

Решение вопросов электроснабжения в отдаленных регионах зачастую ложится на плечи самих жителей, вынуждая их прибегать к альтернативным источникам. Промышленные модели, чаще всего, недоступны из-за высокой цены, поэтому приходится использовать самодельные установки. Обилие разработок, имеющих высокий КПД и эффективность по сравнению с заводскими образцами, способствует распространению, продвижению ветрогенераторов альтернативных конструкций.

Рекомендуемые товары

Что такое новая ветровая турбина и какого вида она бывает?

Рейтинг 4 ✔ 10

energo.house

Принцип работы ветряной турбины

Ветряные турбины в качестве источника электроэнергии используются уже не одно десятилетие. Впервые подобные конструкции человек начал эксплуатировать, когда обуздал силу природы и стал возводить мельницы. Сегодня для производства электроэнергии используются ветрогенераторы турбинного типа уже третьего поколения. Причем сами конструкции приобретают в последнее время все более необычные формы.

Конструктивные особенности

Современная ветряная турбина состоит из следующих элементов:

  1. Анемометр. Он отвечает за измерение скорости ветра и передает соответствующую информацию контроллеру турбинного ветрогенератора.
  2. Лопасти. Ветер, попадая на эти элементы, заставляет их вращаться. В результате в действие приводится турбина, которая вырабатывает электроэнергию.
  3. Тормоз. Он дополняется механическим, гидравлическим и иными приводами. Тормозная система в ветровой турбине необходима для остановки ротора при возникновении критических ситуаций.
  4. Контроллер. Отвечает за управление всей установки. Он в автоматическом режиме запускает ветряные турбины и останавливает их ход.
  5. Индукционный генератор. Устройство генерирует электроэнергию. Оно дополняется высокоскоростным валом.
  6. Гондола. Она располагается в верхней части ветряной турбины. В корпусе гондолы скрывается большинство элементов конструкции установки, включая тормоз и контроллер.

В зависимости от типа конструкции ветряная турбина может дополняться другими элементами. В частности, современные установки оснащаются обтекателем, который улавливает ветер и усиливает мощность последнего.

Достоинства турбин

Ветряная турбина современного типа обладает следующими преимуществами в сравнении со своими предшественниками:

  1. Способна работать при высокой скорости ветра. Турбины современного типа функционируют, когда ветровые потоки движутся с превышением критических показателей (25–60 м/сек).
  2. Не создает инфразвуковых волн. Этим недостатком обладали ветротурбины предыдущих поколений.
  3. Простой монтаж. Основу конструкции создают еще на производстве. На месте устанавливаются отдельные элементы и монтируется гондола на мачту.
  4. Применение инновационных материалов. Они не только увеличивают срок эксплуатации установки, но и обеспечивают легкость монтажа.

Ветровые установки в основном монтируются вдоль морского и океанского побережья либо непосредственно на воде. Такой подход позволяет добиться практически круглогодичной работы турбины.

Современные разработки

К числу недостатков, которыми обладают лопастные установки, относят следующее:

  • они нарушают естественный тепловой баланс;
  • относительно низкий КПД, не превышающий 30%;
  • занимают большую площадь;
  • представляют опасность для птиц.

Указанные недостатки заставляют разработчиков по всему миру искать новые технологические решения, позволяющие получать ветровую энергию. Среди последних достижений можно выделить:

1. Парящую турбину.

Конструктивно она напоминает воздушный шар, наполненный гелием. Внутри на горизонтальной оси установлена турбина с тремя лопастями. Такая система сегодня эксплуатируется на Аляске. Парящая турбина располагается на высоте, недоступной для современных ветровых установок. Такая система способна функционировать практически в автономном режиме (участие персонала сведено к минимуму).

2. Вертикальные турбины.



Их лопасти повторяют расположение плавников у рыб. За счет такой конструкции турбины способны вырабатывать достаточное количество электроэнергии, находясь при этом на близком расстоянии друг от друга. Длина вертикальных установок составляет 9 м. Для эффективной работы системы необходим монтаж как минимум двух близкорасположенных турбин. Согласно предварительным исследованиям, новый тип установок в сравнении с лопастными аналогами вырабатывает в 10 раз больше электроэнергии, занимая равную площадь.

3. Углеродистые «стебли».

В ОАЭ реализуется новый проект по генерации чистой электроэнергии. Он предусматривает монтаж 1203 углеродистых «стеблей» на 20-метровом основании. Высота данной конструкции составляет 55 м. Каждый отдельный элемент системы находится на расстоянии 10 м друг от друга.

Толщина отдельного стебля в основании равна 30 м. Внутри их располагаются слои, состоящие из чередующихся между собой электродов и пьезоэлектрического материала. Под давлением последний генерирует электричество. Энергия возникает в момент, когда стебли качаются на ветру. Данная система обеспечивает выработку того же количества электроэнергии, что и другие ветряные установки, занимающие равную площадь.

Нечто похожее создали тунисские ученые. Их система отличается от углеродистых «стеблей», используемых в ОАЭ, тем, что в ее верхней части располагается бесшумный генератор, напоминающий спутниковую тарелку.

В Голландии предложили устанавливать на каждый дом небольшую конструкцию, способную под действием силы ветра генерировать электричество. Этот ветрогенератор имеет турбину, повторяющую форму панциря улитки. Она, захватывая поток ветра, разворачивается и меняет направление его движения. Производительность такого ветрогенератора достигает 80% от теоретических показателей, которые потенциально могут демонстрировать подобные установки.

В последние годы появились разработки, предназначенные для монтажа на плавательных судах. В целом, количество систем, способных заменить собой лопастные ветрогенераторы, постоянно увеличивается. Возможно, в будущем они смогут решить все задачи, стоящие перед ветряной энергетикой.

‘; blockSettingArray[0][“setting_type”] = 6; blockSettingArray[0][“elementPlace”] = 2; blockSettingArray[1] = []; blockSettingArray[1][“minSymbols”] = 0; blockSettingArray[1][“minHeaders”] = 0; blockSettingArray[1][“text”] = ‘

‘; blockSettingArray[1][“setting_type”] = 6; blockSettingArray[1][“elementPlace”] = 0; blockSettingArray[3] = []; blockSettingArray[3][“minSymbols”] = 1000; blockSettingArray[3][“minHeaders”] = 0; blockSettingArray[3][“text”] = ‘

ekoenergia.ru

Самодельная ветряная турбина » Изобретения и самоделки

DIY ветряная турбина

Эй, новый физик здесь. Я очень рад сообщить вам, что видео, которое я опубликовал (Как сделать ветротурбину) почти два месяца назад на YouTube, до сих пор получило более 1 миллиона просмотров. Спасибо за ваши комментарии и безоговорочную поддержку. Многие из моих друзей на YouTube сообщили мне, что видео очень полезно для тех, кого вы планируете построить большую самодельную ветротурбину. Они также сказали мне, что было бы здорово, если бы у него было голосовое объяснение вместе с видео. Да, вы можете посмотреть это видео ниже.

Сделать ветротурбину

ветровая турбина
Итак, в этом посте я собираюсь объяснить, как я сделал настоящую ветряную турбину. Ветрогенератор состоит из четырех частей. Во-первых, пропеллер, который преобразует ветер в энергию вращения. Зубчатая передача и сборка динамо используются для преобразования энергии вращения гребного винта в полезную электроэнергию. Хвост является частью механизма рыскания, который помогает ветровой турбине противостоять ветру, даже если направление ветра изменяется. Турбинное основание или башня удерживает все остальные три компонента на высоте, на которой возможен постоянный ветер.
инструкции

1. Пропеллер ветротурбины

Итак, начнем.

Прежде всего, купите кусок трубы из ПВХ длиной 60 см, диаметром 6 дюймов и толщиной 4 мм. Мы должны вырезать 3 части лезвия из этой трубы ПВХ. Отрежьте его до необходимой формы и сделайте два отверстия, чтобы закрепить лопасти на ступице пропеллера. Вы должны быть очень осторожны при работе с угловой шлифовальной машиной. Всегда используйте угловую шлифовальную машину с защитным кожухом и не забудьте надеть защитные очки.

На следующем этапе вам нужно немного освоить навыки сварки. Возьмите шестигранную гайку и приварите ее в центре шайбы GI Plate, имеющей диаметр 2 дюйма.

Затем приварите три зажима GI L на расстоянии 120 градусов друг от друга.

Всегда используйте сварочный щиток и стекло во время практики сварки. Потому что вам нужны здоровые глаза, чтобы смотреть мои видео.

Да, сейчас самое время прикрутить все три лопасти к ступице пропеллера.

Возьмите 8-дюймовую, 4-мм ПВХ трубу

Разрежьте его в пропорции 1: 2: 30, как показано на рисунке.

Сгладить края.

Возьмите 3-дюймовую шайбу и приварите к ней кусочки GI.

2. Сделай сам базу ветряных турбин

Еще одна важная функция ветротурбины – ее способность автоматически противостоять ветру. Иначе она не сможет максимизировать сбор энергии ветра. Этот механизм называется механизм рыскания. Работает с помощью гибкой турбинной базы и хвоста.

Затем возьмите два шарикоподшипника диаметром два дюйма и закрепите их на двух концах небольшого куска трубы GI. Я использовал M печать, чтобы исправить их.

Следующий шаг очень важен, потому что он играет важную роль в механизме рыскания, который помогает винту вращаться, чтобы противостоять ветру и максимизировать сбор энергии ветра.

Возьмите колесо Джонсона и снимите пластиковую часть. Затем сварите опорную часть на конце трубы GI. Приварить кусок железа, имеющий L-образную форму, и зажим для шланга вот так. Я сделал все это, чтобы починить шестерни, цепь, динамо и хвост на башне.

Хвост поможет винту противостоять ветру. В результате мы получим максимальный выход. Мы можем очень легко разрезать алюминиевый лист на любую форму. Сократите это к правильной форме.

  1. Возьмите колесо Джонсона и снимите
  2. Приварите его к одной стороне квадратной трубы GI 1 ″ (1,5 м)
  3. Подсоедините подшипники в трубку GI и поместите ее на колесо Джонсона.
  4. Приварите к нему хомут, чтобы закрепить динамо.
3. Хвост ветротурбины DIY

Хвост поможет винту противостоять ветру. В результате мы получим максимальный выход. Мы можем очень легко разрезать алюминиевый лист на любую форму. Сократите это к правильной форме.

  1. Нарезать алюминиевый лист в форму хвоста ветряной турбины

  2. Винт это на части GI

  3. Закрепить хвост на базе ветротурбины

Безопасность прежде всего

Имейте в виду, что безопасность должна быть на первом месте. Если вы не знакомы с угловой шлифовальной машиной, я настоятельно рекомендую вам не использовать ее. В любом случае дети не должны экспериментировать с этим. Также при сварке следует надевать защитные очки, защитную маску и перчатки. Попросите профессиональных сварщиков выполнить вашу работу. Это было бы лучше. Я работал сварщиком и сварщиком два года, поэтому у меня есть некоторый опыт в таких вещах. Слава Богу.

Затем я сделал базу, используя GI Pipe и рыболовов. Посмотрите видео выше для всех других процедур подключения. Я хорошо объяснил их в видео.

Вчера я пошел на велосипедную мастерскую и попросил у них старое велосипедное динамо. Новые динамо-машины не так эффективны, как старые. Кроме того, циклические динамо являются генераторами переменного тока. Выход будет переменного тока. Лучше использовать динамо постоянного тока вместо переменного тока в маломасштабной системе выработки электроэнергии. Но я не смог найти. Нет проблем, мы можем использовать либо.

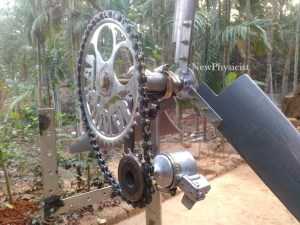

4. Соберите каждый компонент вместе

Вы получите снаряжение, цепь и колесико от старого цикла. Давайте соберем все компоненты на базе. Зафиксируйте колесо на динамо. Я использовал недорогой 12 В динамо. Если вы хотите более высокую производительность, вы можете купить эффективный динамо от Amazon.

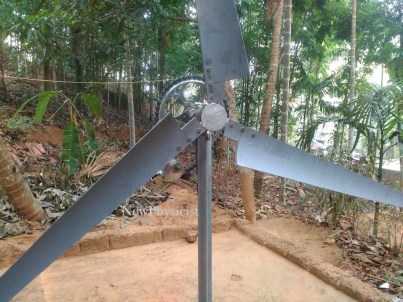

Да, вот и все. Наша ветряная турбина с горизонтальной осью готова. Сейчас самое время проверить это. Установите турбину на улице или перед настенным вентилятором. Да, это работает. Вы можете использовать эту ветряную турбину для подзарядки аккумуляторов, смартфона и т. Д. Если вам понравилось это видео, не забудьте нажать кнопку «Нравится», поделиться и подписаться на этот канал. Спасибо за просмотр, до скорой встречи с другим видео проекта возобновляемой энергии. До тех пор пока.

Смотрите видео внимательно, чтобы собрать каждый компонент вместе. Убедитесь, что коленчатое колесо и маховик выровнены прямо. Затем подключите выход к батарее или мультиметру. Поместите ветрогенератор снаружи, где дует ветер.

Вот и все, DIY ветрогенератор проекта готов

как работает ветряная турбина
Смотрите, как сделать ветротурбину

www.newphysicist.com

Мини ветровая турбина

Привет, мы команда Maker Educators из MakerBay в Гонконге. Мы готовим мастерскую по строительству ветряных турбин для группы детей 5 класса. Вот наш эксперимент и извлеченные уроки.
Цель проекта:
– Создание небольшой ветряной турбины, которая может генерировать электричество для питания светодиода или других возможных нагрузок.

Шаг 1. Эскиз дизайна

Шаг 2: Материалы и инструменты

Запчасти
трубы из ПВХ

Специальные детали
Двигатель (RK-520TB-17410)

светодиоды

Ap Ap Liu Street (минимальное напряжение для освещения: красный-1,5 В, зеленый-1,7 В, синий-1,8, белый-2,2 V)
Зажимы для крокодилов

Инструменты и дополнительные материалы, необходимые
Хобби-нож / ножницы
Пистолет для горячего клея
Линейка
Мультиметр
Вентилятор / источник ветра

Шаг 3: Несколько советов по поиску подходящего мотора

По сути, вам нужен двигатель, который может генерировать измеряемое напряжение (например, не менее 1,5 В) при низких оборотах.
1. принесите с собой в магазин мультиметр и светодиод;
2. подключите светодиод к двигателю и вращайте вал двигателя руками, чтобы увидеть, может ли он загореться светодиодом;
3. Вы, вероятно, найдете правильный мотор.

Шаг 4: Изготовление лезвий


Для лезвий, мы просто делаем это просто. Так как мы учитываем безопасность и удобство обращения с материалами для детей. Мы решили использовать картон / картонную бумагу для изготовления лезвий.
1. Вырежьте четыре лезвия длиной 15 см и шириной 3,5 карточки.
2. Сложите это.
3. Склейте их горячим клеевым пистолетом.
4. Закрепите ножи на валу двигателя пистолетом для горячего клея.

Некоторые советы по конструкции лезвий
Использование более легких материалов (таких как картон, бумага для карт) может вращаться быстрее.
Если турбина не вращается достаточно быстро, вы можете увеличить скорость, добавив количество лопастей.
На основании наших экспериментов мы обнаружили, что отношение диаметра лопасти к диаметру двигателя составляет около 12: 1.

Шаг 5: Тестирование прототипа

Прототип 1

Прототип 2 – использование мультиметра
Мы используем мультиметр для измерения выходного напряжения и полярности, генерируемой двигателем.

Прототип 2 – используя светодиод (в качестве нагрузки),
мы использовали провода крокодилового зажима для подключения красного светодиода к двигателю. Помните, что длинная нога светодиода положительна, а короткая нога отрицательна.

Шаг 6: Создание стенда

Шаг 7: Собираем все вместе

Шаг 8: Мастерская с детьми


Источник

izobreteniya.net

Турбина для ветрогенератора

Турбина для ветрогенератора
Для привода ветрового генератора изготовлена турбина роторного типа с вертикальной осью вращения. Этот тип ротора очень прочен и долговечен, имеет относительно небольшую скорость вращения и легко может быть изготовлен в домашних условиях, без канители с аэродинамическим профилем крыла и другими проблемами, связанными с изготовлением рабочего винта для ветрогенератора с горизонтальной осью вращения. Более того, такая турбина работает практически бесшумно и вне зависимости от того, куда дует ветер. Работа практически не зависит от турбулентности и частой смены силы и направления ветра. Для турбины характерны высокие пусковые крутящие моменты, работа при относительно низких скоростях. Эффективность этой турбины небольшая, но для питания устройств небольшой мощности этого достаточно, все окупается простотой и надежностью конструкции.

Электрогенератор

В качестве генератора используется доработанный компактный автомобильный стартер на постоянных магнитах. Выходные данные генератора: переменный ток мощностью 1,0…6,5 вт (в зависимости от скорости ветра).
Вариант переделки стартера в генератор описан в статье: Генератор из стартера

Изготовление турбины ветрогенератора

Эта ветровая турбина практически ничего не стоит и проста в изготовлении.
Конструкция турбины состоит из двух или более полуцилиндров установленных на вертикальном валу. Ротор вращается за счет различного сопротивления ветру каждой из лопастей, повернутых к ветру с различной кривизной. Эффективность ротора несколько повышается за счет центрального зазора между лопастями, так как некоторое количество воздуха дополнительно воздействует на вторую лопасть при выходе из первой.

Генератор закрепляется на стойке за выходной вал, через который выходит провод с полученным током. Такая конструкция позволяет исключить скользящий контакт для съема тока. Ротор турбины устанавливается на корпус генератора и фиксируется на свободные концы монтажных шпилек.

Из алюминиевого листа толщиной 1,5 мм вырезается диск диаметром 280…330 мм или квадратная пластина, вписанная в этот диаметр.

Относительно центра диска размечаются и сверлятся пять отверстий (одно в центре и 4 по углам пластины) для установки лопастей и два отверстия (симметричные центральному) для закрепления турбины на генератор.

В отверстия, расположенные по углам пластины, устанавливаются небольшие уголки из алюминия, толщиной 1,0…1,5 мм, для закрепления лопастей.



Лопасти турбины изготовим из консервной банки диаметром 160 мм и высотой 160 мм. Банка разрезается вдоль оси пополам, в результате чего получаются две одинаковые лопасти. Края банки после разреза, на ширине 3…5 мм, загнуты на 180 градусов и обжаты для усиления края и исключения острых режущих кромок.


Обе лопасти турбины, со стороны открытой части банки, соединены между собой П-образной перемычкой с отверстием посередине. Перемычка образует зазор шириной 32 мм, между центральной частью лопастей, для повышения эффективности работы ротора.

С противоположной стороны банки (у дна), лопасти соединены между собой перемычкой минимальной длины. При этом зазор шириной 32 мм сохраняется на всей длине лопасти.

Собранный блок лопастей устанавливается и крепится на диск в трех точках — за центральное отверстие перемычки и установленные ранее алюминиевые уголки. Лопасти турбины закрепляются на пластине строго одна против другой.

Для соединения всех деталей можно использовать заклепки, саморезы, винтовое соединение М3 или М4, уголки или применить другие способы.

В отверстия, с другой стороны диска, устанавливается генератор и фиксируется гайками на свободные концы монтажных шпилек.


Для надежного самозапуска ветрогенератора необходимо добавить в турбину второй аналогичный ярус лопастей. При этом лопасти второго яруса смещаются по оси относительно лопастей первого яруса на угол 90 градусов. В итоге получится четырехлопастной ротор. Это гарантирует, что всегда есть, по крайней мере, одна лопасть, которая в состоянии поймать ветер и дать турбине толчок для вращения.

Для уменьшения размеров ветрогенератора, второй ярус лопастей турбины можно изготовить и закрепить вокруг генератора. Изготовим две лопасти шириной 100 мм (высота генератора), длиной 240 мм (аналогично длине лопасти первого яруса) из алюминиевого листа толщиной 1,0 мм. Лопасти изогнем по радиусу 80 мм, аналогично лопастей первого яруса.


Каждая лопасть второго (нижнего) яруса закрепляется с помощью двух уголков.
Один установлен в свободное отверстие на периферии диска, аналогично креплению лопастей верхнего яруса, но со сдвигом на угол 90 градусов. Второй уголок закрепляется на шпильку устанавливаемого генератора. На фото, для наглядности крепления лопастей нижнего яруса, генератор снят.

Для прочности конструкции, после общей сборки, обе лопасти нижнего яруса, через отверстия в нижней части лопастей, дополнительно притягиваются к генератору проволочным хомутом.

После сборки турбины и установки ее на генератор получилась такая конструкция:


Проведенные на природе испытания показали, что конструкция ветрогенератора работоспособна, но плохо запускается при малой скорости ветра. Поэтому, на верхний ярус лопастей турбины, дополнительно к двум имеющимся, добавлены еще две лопасти (аналогичные имеющимся) или из алюминиевого листа толщиной 1,0 мм, сходные по конструкции и размерам. Лопасти нижнего яруса несколько удлинены для повышения пускового момента.

Видео работы ветрогенератора

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
