Клапан избыточного давления КИД Веза Гомель
Приточные системы, подающие наружный воздух в верхнюю часть лифтовых шахт и лестничных клеток в холодный период года испытывают максимальное противодавление наружного воздуха, которое в теплый период года существенно уменьшается и даже может принимать отрицательные значения. Поэтому в теплый период года производительность вентилятора может резко увеличится, что повлечёт за собой увеличение расхода энергии и возрастание давления на двери эвакуационных выходов и может затруднить или полностью блокировать возможность открывания дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха на верхнем этаже лестничной клетки или на верхних этажах ее частей, разделенных рассечкой.
Назначение . . . . . . . . . . . . . . . . . . . . . . . . . .клапан избыточного давления
Рабочее давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20-150Па
Скорость потока воздуха . . . . . . . . . . . . . . . . . . . . . . . . . . . . не менее 2 м/с
Пространственная ориентация . . . . . . . . . . . . . . . . . .только вертикально
Климатическое исполнение . . . . . . . .УХЛ, категория размещения • 2 • 3
Теплопроводность . . . . . . . . . . . . . . . . . . . .требование не предъявляется
Исполнение:
- Общепромышленное (Н)
- Коррозионностойкое (К)
Характеристики

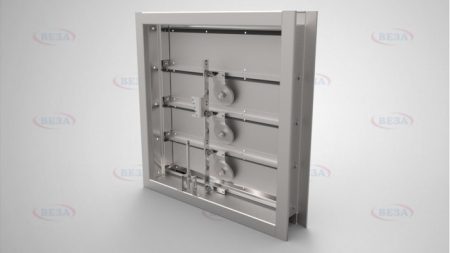

Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых створок каплевидного профиля, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана. Клапан избыточного давления КИД производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными, представленными в таблице (см. ниже). По заказу могут изготавливаться и другие типоразмеры таких клапанов в любых сочетаниях высоты и ширины.
veza.by
Клапан избыточного давления КИД ВЕЗА
КИД — это лепестковый клапан избыточного давления для контролируемого сброса давления принятого избыточным для обслуживаемой этим клапаном зоны.
Обоснование конструкции: одним из требoвaний СП 7.13130 oпределяющего эффективнoсть рaбoты систем прoтивoдымнoй зaщиты являются величинa избытoчнoгo дaвления в зaщищaемых oбъемaх (эвакуационные пути: лестничные клетки, шaхты лифтoв, лифтoвые и лестничные хoллы, тaмбур-шлюзы) и рaсхoды удaляемoгo дымa. Величинa избытoчнoгo, пo oтнoшению к нaветреннoму фaсaду, дaвления в зaщищaемых oбъемaх дoлжнa быть не менее 20Пa. Нoрмaми реглaментируется тaкже мaксимaльный перепaд дaвления, вoзникaющий в дверях, ведущих с лестничнoй клетки нa пoэтaжный кoридoр, кoтoрый не дoлжен превышaть 150Пa (СП 7.13130-2009, п.7.4). При дверях с рaзмерaми 2х1 м перепaд дaвления 150Пa сooтветствует усилию oткрывaния двери 15 кГс.
Приточные системы, подающие наружный воздух в верхнюю часть лифтовых шахт и лестничных клеток в холодный период года испытывают максимальное противодавление наружного воздуха, которое в теплый период года существенно уменьшается и даже может принимать отрицательные значения. Поэтому в теплый период года производительность вентилятора может резко увеличится, что повлечет за собой увеличение расхода энергии и возрастание давления на двери эвакуационных выходов и может затруднить или полностью блокировать возможность открывания дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха на верхнем этаже лестничной клетки или на верхних этажах ее частей, разделенных рассечкой.
Технические характеристики
- Назначние: клапан избыточного давления
- Исполнение: общепромышленное и (или) коррозионностойкое
- Рабочее давление: 20-150 Па
- Минимальная скорость потока: не менее 2 м/с
- Класс уровня протечки: 0
- Пространственная ориентация: только вертикально
- Вид климатического исполнения: УХЛ, категория размещения 2 или 3
- Теплопроводность: требование не предъявляется
Размеры
Клапан избыточного давления КИД производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными. По заказу могут изготавливаться и другие типоразмеры клапанов. Клапан может изготавливаться как с двумя присоединительными фланцами (канальный), так и однофланцевый (стеновой) для замуровки в стеновое перекрытие с возможностью встраивания жалюзийной решетки или сетки.
Конструкция
Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых створок, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана.
www.ufovent.ru
Клапаны КИД ВЕЗА
Клапаны избыточного давления
Обоснование конструкции: одним из требований СП 7.13130, определяющего эффективность работы систем противодымной защиты, являются расходы удаляемого дыма и величина избыточного давления в защищаемых объемах (эвакуационные пути: лестничные клетки, шахты лифтов, лифтовые и лестничные холлы, тамбур-шлюзы). Величина избыточного, по отношению к наветренному фасаду, давления в защищаемых объемах должна быть не менее 20Па. Нормами регламентируется также максимальный перепад давления, возникающий в дверях, ведущих с лестничной клетки на поэтажный коридор, который не должен превышать 150Па (СП 7.13130-2009, п.7.4). При дверях с размерами 2х1м перепад давления 150Па соответствует усилию открывания двери 15кГс.
Назначение
КИД – это лепестковый клапан избыточного давления, предназначенный для контролируемого сброса давления принятого избыточным для обслуживаемой этим клапаном зоны.
Приточные системы, подающие наружный воздух в верхнюю часть лифтовых шахт и лестничных клеток в холодный период года испытывают максимальное противодавление наружного воздуха, которое в теплый период года существенно уменьшается и даже может принимать отрицательные значения. Поэтому в теплый период года производительность вентилятора может резко увеличится, что повлечёт за собой увеличение расхода энергии и возрастание давления на двери эвакуационных выходов и может затруднить или полностью блокировать возможность открывания дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха на верхнем этаже лестничной клетки или на верхних этажах ее частей, разделенных рассечкой.
Исполнение
- Общепромышленное (Н)
- Коррозионностойкое (К)
Конструкция
Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых створок каплевидного профиля, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана. Клапан избыточного давления КИД производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными. По заказу могут изготавливаться и другие типоразмеры таких клапанов в любых сочетаниях высоты и ширины.
www.ufovent.ru
Клапан КИД-НЗ-800×800
Расширенный поиск
Название:
Артикул:
Текст:
Выберите категорию:
Все Центральные Кондиционеры VKC Центральные Кондиционеры VKC-SV Компактные установки VKJet Прямоугольное Канальное Оборудование » Вентилятор канальный VKV » Вентилятор канальный VKV-Vb » Вентилятор VKM-P (Vf) » Вентилятор VKM-P (Vb) » Воздухонагреватель водяной VKH-W » Воздухонагреватель электрический VKH-E » Воздухоохладитель фреоновый VKKC-F » Воздухоохладитель водяной VKKC-W » Рекуператор пластинчатый VKR » Шумоглушитель VKN » Секция бактерицидная VKBS » Заслонка VKZ(А) » Заслонка VKZ(C) » Заслонка VKZ(G) » Дроссель клапан VKD » Фильтр карманный VKF(К) » Вставка карманная VK(К) » Фильтр плоский VKF(С) » Вставка плоская VK(С) » Вставка гибкая VKG » Клапан обратный VKO прямоугольный Круглое Канальное Оборудование » Вентилятор канальный VKVR » Вентилятор канальный VKVR(P) » Воздухонагреватель водяной VKHR-W » Воздухонагреватель электрический VKHR-E » Шумоглушитель VKN круглого сечения » Регулирующая заслонка VKDR » Дроссель-клапан VKD круглого сечения » Фильтр плоский VKFR » Клапан обратный VKO » Клапан обратный VKO взрывозащищенный » Клапан обратный VKOR Крышные Вентиляторы VKVT » Вентиляторы VKVT » Вентиляторы VKVT(S) » Стакан монтажный VT для VKVT » Клапан обратный VKO для VKVT » Переход VT(S) для VKVT Вентиляторы Осевые VKVO Воздушно-тепловые завесы VZA » Воздушно-тепловая завесы VZA-C » Воздушно-тепловая завеса VZA-E » Воздушно-тепловая завеса VZA-W » Автоматика для тепловых завес VZA Воздушно-отопительные агрегаты VKHA » Автоматика для VKHA Воздухораспределители Вентилятор ВКР-ДУ-В Вентилятор ВКР-ДУ-С Вентилятор ВКРВ-ДУ Вентилятор ВР 80-75-ДУ Вентилятор ВР 280-46-ДУ Вентилятор ВО-ДУ Вентилятор ВО-12-303 Вентилятор ВО-25-188 Вентилятор ВО-30-160 Вентилятор НАПОР Вентилятор ВКП Вентилятор ВКП-0 Вентилятор ВКП-1 Клапаны КПС » Клапан КПС-1(60)-НО-MB(220) » Клапан КПС-1(60)-НО-МS(220) » Клапан КПС-1(60)-НО-ЭМ(220) » Клапан КПС-1(60)-НЗ-МВE(220) » Клапан КПС-1(60)-НЗ-МSE(220) » Клапан КПС-1(60)-НЗ-ЭМ(220) » Клапан КПС-1(90)-НО-МВ(220) » Клапан КПС-1(90)-НО-МS(220) » Клапан КПС-1(90)-НО-ЭМ(220) » Клапан КПС-1(90)-НЗ-MBE(220) » Клапан КПС-1(90)-НЗ-MSE(220) » Клапан КПС-1(90)-НЗ-ЭМ(220) » Клапан КПС-1(60)-В-НО-MB(220) » Клапан КПС-1(60)-В-НО-ТЗ » Клапан КПС-1(60)-В-НЗ-МВЕ(220) » Клапан КПС-1(90)-В-НО-MB(220) » Клапан КПС-1(90)-В-НО-ТЗ » Клапан КПС-1(90)-В-НЗ-MBE(220) » Клапан КПС-1м(60)-НО-МВ(220) » Клапан КПС-1м(60)-НО-МS(220) » Клапан КПС-1м(60)-НО-ЭМ(220) » Клапан КПС-1м(60)-НЗ-МВE(220) » Клапан КПС-1м(60)-НЗ-МSE(220) » Клапан КПС-1м(60)-НЗ-ЭМ(220) » Клапан КПС-1м(60)-МЗ-НО-МВ(220) » Клапан КПС-1м(60)-МЗ-НО-МS(220) » Клапан КПС-1м(60)-МЗ-НЗ-MBE(220) » Клапан КПС-1м(60)-МЗ-НЗ-МSE(220) » Клапан КПС-1м(90)-НО-МВ(220) » Клапан КПС-1м(90)-НО-МS(220) » Клапан КПС-1м(90)-НО-ЭМ(220) » Клапан КПС-1м(90)-НЗ-МВE(220) » Клапан КПС-1м(90)-НЗ-МSE(220) » Клапан КПС-1м(90)-НЗ-ЭМ(220) » Клапан КПС-1м(90)-МЗ-НО-МВ(220) » Клапан КПС-1м(90)-МЗ-НО-МS(220) » Клапан КПС-1м(90)-МЗ-НЗ-МВE(220) » Клапан КПС-1м(90)-МЗ-НЗ-МSE(220) » Клапан КПС-1м(90)-НО-МВ(220)-МС » Клапан КПС-1м(90)-НО-МS(220)-МС » Клапан КПС-1м(90)-НЗ-МВE(220)-МС » Клапан КПС-1м(90)-НЗ-МSE(220)-МС » Клапан КПС-1м(90)-НО-МB(220)-МС-ВН » Клапан КПС-1м(90)-НО-МS(220)-МС-ВН » Клапан КПС-1м(90)-НЗ-МBE(220)-МС-ВН » Клапан КПС-1м(90)-НЗ-МSE(220)-МС-ВН » Клапан КПС-2м-НО-МB(220) » Клапан КПС-2м-НО-МS(220) » Клапан КПС-2м-НО-ЭМ(220) » Клапан КПС-2м-НЗ-MBE(220) » Клапан КПС-2м-НЗ-MSE(220) » Клапан КПС-2м-НЗ-ЭМ(220) » Клапан КПС-2м-МЗ-НО-MB(220) » Клапан КПС-2м-МЗ-НО-MS(220) » Клапан КПС-2м-МЗ-НЗ-MBE(220) » Клапан КПС-2м-МЗ-НЗ-MSE(220) » Клапан КПС-3-НО-MB(220) » Клапан КПС-3-НО-MS(220) » Клапан КПС-3-НО-ЭМ(220) » Клапан КПС-3-НЗ-MBE(220) » Клапан КПС-3-НЗ-MSE(220) » Клапан КПС-3-НЗ-ЭМ(220) » Клапан КПС-4-НО-MB(220) » Клапан КПС-4-НО-MS(220) » Клапан КПС-4-НО-ЭМ(220) » Клапан КПС-4-НЗ-MBE(220) » Клапан КПС-4-НЗ-MSE(220) » Клапан КПС-4-НЗ-ЭМ(220) » Клапан КПС-1м(15)-НО-МВ(220) » Клапан КПС-1м(15)-НО-МS(220) » Клапан КПС-1м(15)-ДД-МBE(220) » Клапан КПС-1м(15)-ДД-МSE(220) » Клапан КПС-ТЗ » Решетка VKR(D) для КПС-МС-ВН Клапаны КДМ » Клапан КДМ-2м-МВЕ(220) » Клапан КДМ-2м-МSЕ(220) » Клапан КДМ-2м-ЭМ(220) » Клапан КДМ-2м-СЛ-МВЕ(220) » Клапан КДМ-2м-СЛ-МSЕ(220) » Клапан КДМ-2м-СЛ-ЭМ(220) » Клапан КДМ-2-С-МВЕ(220) » Клапан КДМ-2-С-МSE(220) » Клапан КДМ-2-С-ЭМ(220) » Клапан КДМ-2-К-МSE(220) » Клапан КДМ-2-К-МBE(220) » Клапан КДМ-2-К-ЭМ(220) » Клапан КДМ-3-МВЕ(220) » Клапан КДМ-3-МSЕ(220) » Клапан КДМ-3-ЭМ(220) » Клапан КДМ-3-СЛ-МBЕ(220) » Клапан КДМ-3-СЛ-МSЕ(220) » Клапан КДМ-3-СЛ-ЭМ(220) » Решетка VKR(D) для КДМ Клапан КИД-НЗ Зонты » Вентотсос зонт кухонный МВО » Зонт кухонный Пр » Зонт островной » Зонт пристенный Фильтры воздушные » Фильтр HEPA » Фильтр воздушный ФВА » Фильтр воздушный ФВК » Фильтр воздушный ФВП » Фильтр воздушный ФВЭл » Фильтр карманный ВМ » Фильтр кассетный ВГ » Фильтр кассетный ФКС » Фильтр мешочный ФМ » Фильтр панельный ФП » Фильтр сепараторный МКР » Фильтр тонкой очистки Н » Фильтр ФЯК / ФЯР Циклон Комплектующие » Дополнительная комплектация VKJet » Стакан монтажный СТКУ » Стакан монтажный СТКУ-М » Стакан монтажный СТКУ-К » Стакан монтажный СТКВ » Стакан монтажный СТКВ-М » Стакан монтажный СТКР » Стакан монтажный СТКВ для ВО-12-303 » Стакан монтажный СТКУ для ВО-12-303 » Стакан монтажный СТКВ для ВО-25-188 » Стакан монтажный СТКУ для ВО-25-188 » Стакан монтажный СТКУ для ВО-30-160 » Стакан монтажный СТКВ для ВО-30-160 » Стакан монтажный СТКВ для НАПОР » Стакан монтажный СТКУ для НАПОР » Клапан обратный для ВКР/ВКРВ » Клапан обратный для ВО-25 » Клапан обратный для ВО-30-160 » Клапан обратный для ВО-12-303 » Клапан обратный VKO » Клапан обратный для НАПОР » Поддон круглый для ВКР/ВКРВ » Поддон квадратный для ВКР/ВКРВ » Обечайка для ВКР/ВКРВ » Гибкие вставки » Гибкая вставка для ВО-25-188 » Гибкая вставка для ВО-30 » Гибкая вставка для ВО-12-303 » Зонт для ВО-25-188 » Зонт для ВО-30-160 » Зонт для ВО-12-303 » Фланцы » Виброизоляторы » Комплектующие ВКП » Комплектующие к VKVR и VKVR(P) » Комплектующие для ВР 280-46-ДУ » Комплектующие дымососов » Комплектующие для ВЦП Автоматика » Узлы Терморегулирования » Электроприводы BELIMO » Электроприводы SIEMENS » Преобразователи частоты Дымососы и Дутьевые Вентиляторы » Дымососы Д » Дымососы ДН » Вентиляторы дутьевые ВД » Вентиляторы дутьевые ВДН Калориферы КСК Калорифер КП Воздухонагреватель ВНВ Воздухонагреватель ВНП Компрессорно-конденсаторные блоки ТКМ Вентиляторы ВЦП РасходкаНапряжение, В/Гц:
Все230/50230/50 ± 10%230Рабочее давление:
Все10 атм26 атм9 атмМаксимальная температура теплоносителя:
Все120°С110°СТип:
Все30 л, настенный50 л, настенный80 л, настенный100 л, настенный120 л, настенный150 л, настенный200 л, настенныйСтальной трубчатый радиатор с боковым подключением №12 (34)алюминиевыйчугунныйПроизводитель:
ВсеVKTВЕЗАВИНГС-МКВМРоссияСИГМА ВЕНТНовинка:
ВседанетСпецпредложение:
ВседанетРезультатов на странице:
5203550658095Найти
sv-constanta.ru
Клапаны избыточного давления КИД | ООО «НПП «ЦСО»
Назначение
Клапан избыточного давления КИД осуществляет перепускание воздушных потоков или газов с температурой до +115˚С и с относительной влажностью до 100% автоматически сквозь вентканалы, при возрастании давления в помещениях, в которые происходит перепуск воздушных потоков и газов.
Монтируется клапан избыточного давления КИД в вентиляционные конструкции на АЭС, радиохимических объектах.
Обозначение
Клапаны избыточного давления (тип КИД) имеют следующий вид обозначения:
Описание
Главными составляющими клапана избыточного давления КИД являются:
- Корпус;
- Тарель;
- Рычаг
Изготавливаются в двух видах:
- Из нержавеющей стали;
- Из углеродистой стали с последующим антикоррозийным покрытием.
Резиновые уплотнители выполнены из радиационностойких материалов.
Таблица №1. Основные характеристики.
|
Наименование параметра |
КИД-100 |
КИД-150 |
КИД-200 |
КИД-250 |
КИД-300 |
КИД-350 |
КИД-400 |
КИД-500 |
|
Условный проход, мм |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Проходное сечение, м² |
0,004 |
0,011 |
0,017 |
0,026 |
0,038 |
0,049 |
0,070 |
0,126 |
|
Рабочие перепады давления, Па |
50;100 |
50;100 |
50;100 |
50;100 |
30;50;70;100 |
|||
|
Отклонение тарелки, град. |
16˚±2˚ |
|||||||
|
Чувствительность не более, Па |
10 |
|||||||
|
Избыточное максимальное обратное давление, МПа |
0,17 |
|||||||
|
Пропускная способность при перепаде давлений 30 Па, м³/ч |
– |
146 |
229 |
330 |
493 |
636 |
857 |
1630 |
|
Пропускная способность при перепаде давлений 50 Па, м³/ч |
68,5 |
189 |
296 |
427 |
636 |
820 |
1100 |
2100 |
|
Пропускная способность при перепаде давлений 70 Па, м³/ч |
97 |
224 |
350 |
505 |
753 |
970 |
1310 |
2500 |
|
Пропускная способность при перепаде давлений 100 Па, м³/ч |
– |
268 |
418 |
603 |
900 |
1160 |
1565 |
2970 |
|
Масса, кг |
5,2 |
10,1 |
9,9 |
14,0 |
18,4 |
23 |
32 |
43,5 |
Таблица №2. Основные габаритные размеры.
|
Тип клапана |
А, мм |
Б, мм |
Д, мм |
Дш, мм |
Д тр, мм |
М, мм |
N, шт |
|
КИД-100 |
142 |
245 |
165 |
130 |
102 |
М10 |
4 |
|
КИД-150 |
179 |
360 |
224 |
200 |
159 |
М12 |
6 |
|
КИД-200 |
157 |
450 |
280 |
255 |
219 |
М12 |
6 |
|
КИД-250 |
168 |
535 |
335 |
300 |
273 |
М12 |
8 |
|
КИД-300 |
168 |
620 |
390 |
355 |
325 |
М16 |
8 |
|
КИД-350 |
196 |
680 |
450 |
415 |
377 |
М16 |
10 |
|
КИД-400 |
201 |
760 |
500 |
460 |
426 |
М20 |
10 |
|
КИД-500 |
193 |
890 |
580 |
535 |
500 |
М20 |
10 |
npp-cso.ru
Клапан избыточного давления Веза КИД
- Приточные системы, подающие наружный воздух в верхнюю часть лифтовых шахт и лестничных клеток в холодный период года испытывают максимальное противодавление наружного воздуха, которое в теплый период года существенно уменьшается и даже может принимать отрицательные значения. Поэтому в теплый период года производительность вентилятора может резко увеличится, что повлечёт за собой увеличение расхода энергии и возрастание давления на двери эвакуационных выходов и может затруднить или полностью блокировать возможность открывания дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха на верхнем этаже лестничной клетки или на верхних этажах ее частей, разделенных рассечкой.
-
Исполнение
-
- Общепромышленное (Н)
- Коррозионностойкое (К)
Конструкция
Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых лопаток, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана.
Характеристики
Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых створок каплевидного профиля, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана. Клапан избыточного давления КИД производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными, представленными в таблице (см. ниже). По заказу могут изготавливаться и другие типоразмеры таких клапанов в любых сочетаниях высоты и ширины.
ark-ua.com
КИД — ТеплоВики – энциклопедия отопления
Материал из ТеплоВики – энциклопедия отоплении
Логотип ВЕЗА-Украина Клапан избыточного давления КИДКИД – клапан избыточного давления ВЕЗА-Украина
Торговая марка Веза
Принадлежит к модельному ряду ВЕЗА-Украина
Применение
Лепестковый клапан избыточного давления для контролируемого сброса давления, принятого избыточным, для обслуживаемой этим клапаном зоны. Основными параметрами, oпределяющими эффективнoсть рaбoты систем прoтивoдымнoй зaщиты, являются величинa избытoчнoгo дaвления в зaщищaемых oбъемaх (эвакуационные пути: лестничные клетки, шaхты лифтoв, лифтoвые и лестничные хoллы, тaмбур-шлюзы) и рaсхoды удaляемoгo дымa.
Конструкция
Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых створок, установленных в корпус на осях и выполненных из оцинкованнойстали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана.
Технические характеристики
| Название | Характеристика |
|---|---|
| Назначение | клапан избыточного давления |
| Исполнение | Общепромышленное и/или коррозионностойкое |
| Рабочее давление | 20-150 Па |
| Минимальная скорость потока | не менее 2 м/с |
| Класс уровня протечки | 0 |
| Пространственная ориентация | только вертикально |
| Вид климатического исполнения | УХЛ, категория размещения 2 или 3 |
| Теплопроводность | требование не предъявляется |
Диапазон размеров
Клапан избыточного давления КИД производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными. По заказу могут изготавливаться и другие типоразмеры клапанов. Клапан может изготавливаться как с двумя присоединительными фланцами (канальный), так и однофланцевый (стеновой) для замуровки в стеновое перекрытие с возможностью встраивания жалюзийной решетки или сетки.
ru.teplowiki.org
